Linux 下VRF的简单应用

1，引入

VRF是实现虚拟路由转发功能的，在linux-4.0内核以上实现的，vrf的实际功能是实现了3层的数据包的隔离，这跟VLAN实现的二层隔离是不一样的。下面主要介绍LINUX下VRF的创建（ip命令）和结合一些应用相关使用VRF。

https://blog.csdn.net/dog250/article/details/78069964 这篇博客原理性的东西讲的很好，可以参考。

2，VRF接口的创建

① 创建一个VRF red并绑定路由表table 10:

复制代码

ip link add red type vrf table 10
ip link set red up  (up接口)

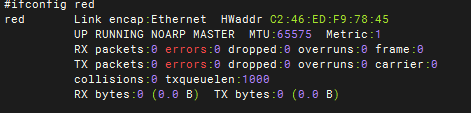

我们可以看到一个red接口和ip rule下看到三层设备：

：不管添加了几个vrf设备，在ip rule下只会看到一个 $l3mdev-table$ ，可以理解为这只是一个入口。

② 向当前vrf red中增加或删除接口

复制代码

ip link set dev eth0.1 master red ：把eth0.1加入red中
ip link set dev eth0.1 nomaster   ：删除eth0.1接口

注意：为什么删除的时候不用带red参数？

因为一个接口只能被添加到一个vrf中，如果多次添加，只有最后一个生效。

③ 显示当前的vrf 信息：

复制代码

ip vrf show : 显示所有vrf 与 table 表绑定关系
ip vrf show red : 显示vrf red 信息

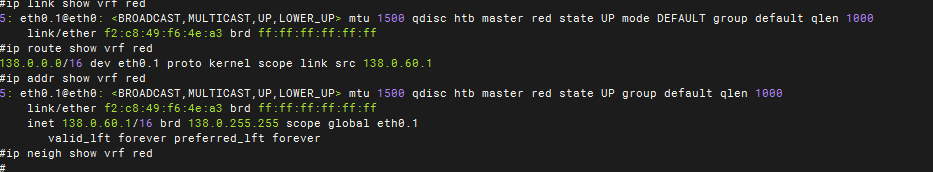

④ 其他显示命令（只需要在对应的IP命令后面带上vrf red）

复制代码

ip link show vrf red  ：显示接口
ip route show vrf red ：显示路由
ip addr show vrf red  ：显示地址
ip neigh show vrf red ：显示邻居

⑤ route和addr添加

复制代码

ip addr add 172.10.10.10/24 dev eth0.1 ：添加addr
ip route add 192.168.1.0/24 via 172.10.10.11 vrf red :添加路由

因为red中绑定的table 10,所以路由也可以向table 10添加

⑥ 测试命令

ip vrf exec red ping 10.10.10.101 ：连通性测试（ping可以替换为其他的命令，需要内核开启cgroup CONFIG_CGROUP_DEVICE）

如何让应用程序绑定你的vrf接口哪？

① 使用 ip vrf exec $red$ $cmd$ : 用对应的vrf启动相关的命令程序，这通常可以使用在独立的程序启动，如果这个程序全局都要使用，则不要这样做，除非这个程序可以启动多次。

② 通过 setsockopt去将程序的套接字绑定到对应的vrf域中

setsockopt(nSock, SOL_SOCKET, SO_BINDTODEVICE, vrf_name, strlen(vrf_name)+1)

3，绑定的应用程序

① 动态路由协议使用frr版本的，原生支持vrf接口的绑定（rip ospf bgp等）

4，总结

以上简单介绍了vrf的使用，其实功能性的东西就这么多，主要是如何结合其他应用程序，实现相关的隔离功能，其次就是隔离后的vrf域和全局的网络空间之间有什么区别和联系，这些是需要我们观察的。
