西门子S7 - 200PLC和MCGS组态打造3泵恒压供水变频系统

西门子S7-200PLC和MCGS组态3泵恒压供水变频供水控制系统

在日常生活和工业生产中，恒压供水系统是非常重要的一环，它能保证供水压力的稳定，满足不同场景下的用水需求。今天咱们就来聊聊如何利用西门子S7 - 200PLC和MCGS组态软件构建一个3泵恒压供水变频控制系统。

系统概述

这个系统主要由西门子S7 - 200PLC作为控制核心，MCGS组态软件负责监控和操作界面的搭建，再加上三个水泵以及变频设备。其目的就是根据实际用水情况，自动调节水泵的运行状态，保持供水压力恒定。

硬件连接

在硬件方面，S7 - 200PLC需要连接压力传感器来实时获取供水压力信号，同时连接变频器控制水泵的转速。以下是一个简单的硬件连接示意代码（这里是模拟代码，用于理解连接逻辑）：

python 复制代码

# 模拟压力传感器连接到PLC的输入端口
pressure_sensor_port = 0
# 模拟变频器连接到PLC的输出端口
inverter_port_1 = 1
inverter_port_2 = 2
inverter_port_3 = 3

# 初始化连接状态
def init_connection():
    print(f"压力传感器连接到PLC输入端口 {pressure_sensor_port}")
    print(f"变频器1连接到PLC输出端口 {inverter_port_1}")
    print(f"变频器2连接到PLC输出端口 {inverter_port_2}")
    print(f"变频器3连接到PLC输出端口 {inverter_port_3}")

init_connection()

代码分析：这段代码模拟了硬件的连接过程，通过定义输入输出端口来表示压力传感器和变频器与PLC的连接关系。init_connection函数用于输出连接信息，方便我们确认连接状态。

PLC程序设计

PLC程序是整个系统的核心，它需要根据压力传感器的信号来控制变频器和水泵的运行。以下是一个简化的PLC程序逻辑代码（这里用Python模拟）：

python 复制代码

# 设定目标压力
target_pressure = 50

# 模拟当前压力值
current_pressure = 30

# 控制水泵的状态
pump1_status = False
pump2_status = False
pump3_status = False

def control_pumps():
    global pump1_status, pump2_status, pump3_status
    if current_pressure < target_pressure:
        if not pump1_status:
            pump1_status = True
            print("启动水泵1")
        elif not pump2_status:
            pump2_status = True
            print("启动水泵2")
        elif not pump3_status:
            pump3_status = True
            print("启动水泵3")
    else:
        if pump3_status:
            pump3_status = False
            print("停止水泵3")
        elif pump2_status:
            pump2_status = False
            print("停止水泵2")
        elif pump1_status:
            pump1_status = False
            print("停止水泵1")

control_pumps()

代码分析：这段代码模拟了PLC根据当前压力和目标压力的比较来控制水泵的启动和停止。当当前压力低于目标压力时，依次启动水泵；当当前压力高于目标压力时，依次停止水泵。

MCGS组态软件的应用

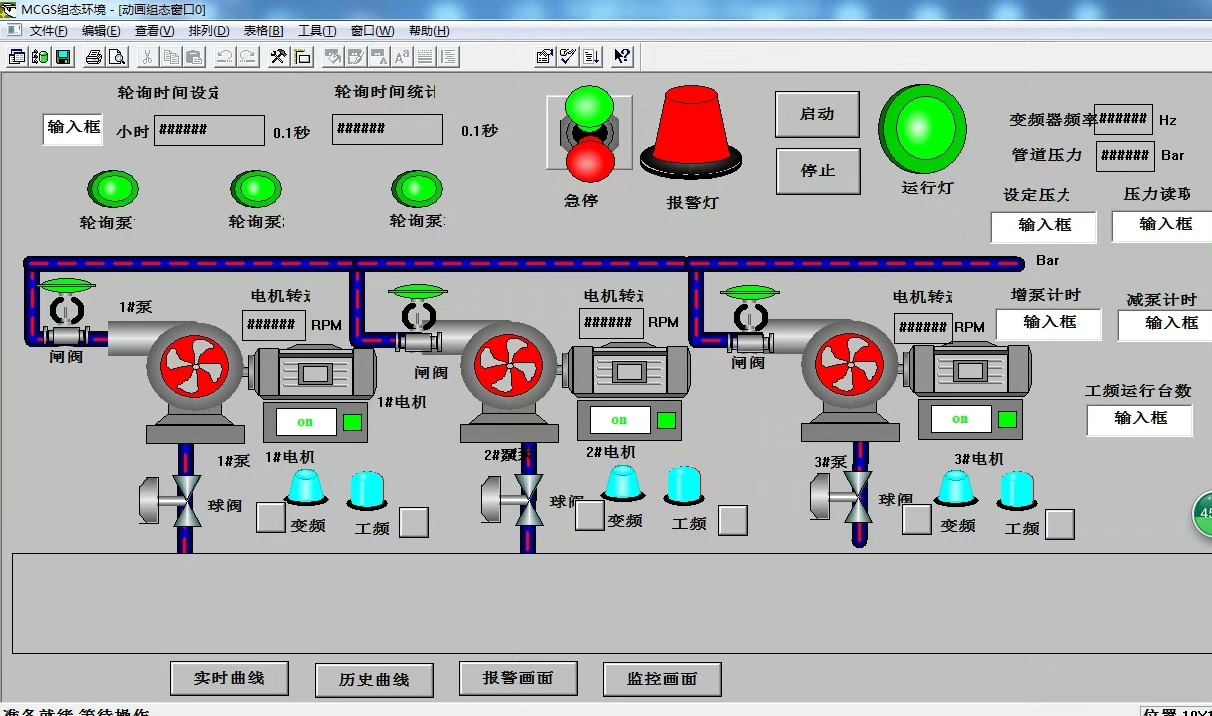

MCGS组态软件可以为我们提供一个直观的监控和操作界面。我们可以在界面上实时显示压力值、水泵的运行状态，还可以手动控制水泵的启停。在MCGS中，我们可以通过添加各种控件来实现这些功能。例如，添加一个文本框来显示压力值，添加按钮来控制水泵。

系统调试与优化

在系统搭建完成后，需要进行调试和优化。可以通过改变目标压力值，观察水泵的运行状态和压力的变化情况。同时，还可以根据实际情况调整PLC程序中的控制参数，使系统更加稳定和高效。

总之，利用西门子S7 - 200PLC和MCGS组态软件构建的3泵恒压供水变频控制系统，能够实现高效、稳定的恒压供水，满足不同场景下的用水需求。通过不断地调试和优化，这个系统可以发挥出更大的作用。
