【赵渝强老师】国产金仓数据库的逻辑存储结构

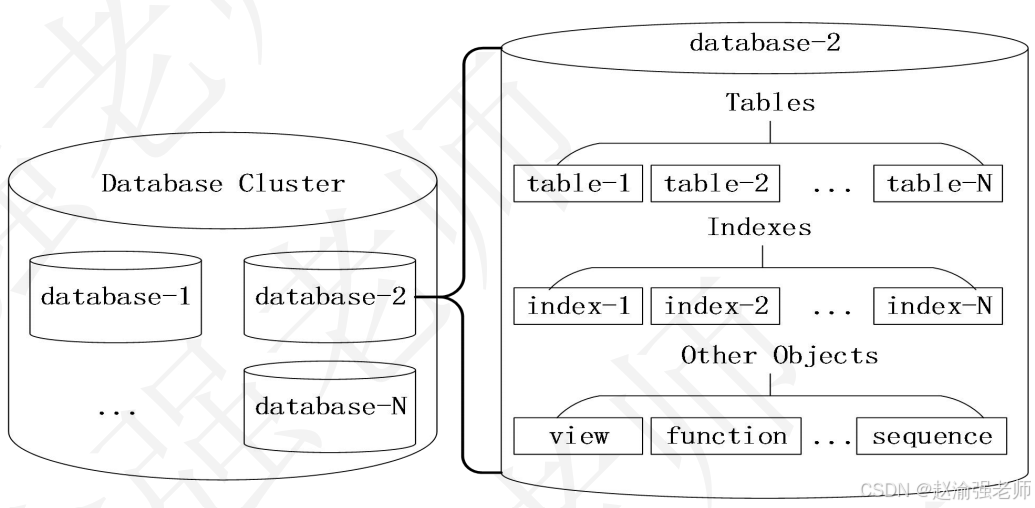

金仓数据库的逻辑存储结构主要是指数据库中的各种数据库对象，包括：数据库集群、数据库、表、索引、视图等等。所有数据库对象都有各自的对象标识符oid（object identifiers）,它是一个无符号的四字节整数，相关对象的oid都存放在相关的系统目录表中，比如数据库的oid和表的oid分别存放在sys_database,sys_class表中。下图展示了KingBaseES数据库的逻辑存储结构。

视频讲解如下
【赵渝强老师】金仓数据库的逻辑存储结构

下面对金仓数据库中的各种数据库对象进行说明。

一、数据库集群-Database Cluster

它也叫数据库集簇，是指由单个KingBaseES数据库服务器实例管理的所有数据库集合。组成数据库集群的这些数据库使用相同的全局配置文件和监听端口、共用数据库的后台进程和内存结构。一个数据库集群可以包括：多个数据库、多个用户以及数据库中的所有对象。

在文件系统术语中，一个数据库集群是一个单一目录，该目录称之为数据目录或数据区域，所有数据都将被存储在该目录中。它没有默认的位置，其文件系统位置可以由-D选项或者环境变量KINGBASE_DATA指定，例如：

powershell 复制代码

[kingbase@kingbase Server]$ pwd
/home/kingbase/kdb/Server
[kingbase@kingbase Server]$ bin/sys_ctl -D /home/kingbase/kdb/kes_oracle_instance/ start

二、数据库-Database

在金仓数据库中，数据库本身也是数据库对象。不同的数据库在逻辑上彼此分离，除数据库之外的其他数据库对象（例如：表、索引等等）都属于它们各自的数据库。通过下面的语句可以查看金仓数据库服务器中已存在的数据库。

（1）登录KingBaseES。

powershell 复制代码

ksql -U system -d kingbase

（2）查看KingBaseES中已有的数据库。

powershell 复制代码

kingbase=# \l

# 输出的信息如下：
                    数据库列表
   名称    | 拥有者 | 字元编码 |  校对规则   | ......
-----------+--------+----------+-------------+-......
 kingbase  | system | UTF8     | zh_CN.UTF-8 | ......
 scott     | system | UTF8     | zh_CN.UTF-8 | ......
 security  | system | UTF8     | zh_CN.UTF-8 | ......
 template0 | system | UTF8     | zh_CN.UTF-8 | ......
 template1 | system | UTF8     | zh_CN.UTF-8 | ......
 test      | system | UTF8     | zh_CN.UTF-8 | ......
(6 行记录)

三、表空间-Tablespace

数据库在逻辑上分成多个存储单元，该单元称作表空间。表空间用作把逻辑上相关的数据结构放在一起。数据库逻辑上是由一个或多个表空间组成。在数据库初始化的时候，会自动创建sys_default、sys_global和sysaudit三个表空间。

其中：

sys_global：该表空间用于存放系统表，对应存储目录是$KINGBASE_DATA/global/。
sys_default：创建表时的默认表空间，该表空间的物理文件存储在数据目录中的base目录中，例如：$KINGBASE_DATA/base/。
sysaudit：该表空间用于存放安全审计相关的数据。对应存储目录$KINGBASE_DATA/sys_aud

下面通过具体的操作来演示如何查看KingBaseES中已有的表空间和如何创建自己的表空间。

（1）登录KingBaseES。

powershell 复制代码

ksql -U system -d kingbase

（2）查看KingBaseES中已有的表空间。

powershell 复制代码

kingbase=# \db

# 输出的信息如下：
          表空间列表
    名称     | 拥有者 | 所在地
-------------+--------+--------
 sys_default | system |
 sys_global  | system |
 sysaudit    | system |
(3 行记录)

（3）创建自己的表空间。

sql 复制代码

kingbase=# create tablespace mydemotbs location '/home/kingbase/mydemotbs';

（4）在mydemotbs 表空间上创建表。

sql 复制代码

kingbase=# create table testtable1(tid int primary key,tname text)
           tablespace mydemotbs;

（5）再次查看KingBaseES中已有的表空间。

powershell 复制代码

kingbase=# \db

# 输出的信息如下：
                   表空间列表
    名称     | 拥有者 |          所在地
-------------+--------+--------------------------
 mydemotbs   | system | /home/kingbase/mydemotbs
 sys_default | system |
 sys_global  | system |
 sysaudit    | system |
(4 行记录)

（6）将该表空间设置为默认的表空间。

powershell 复制代码

kingbase=# set default_tablespace = mydemotbs;

（7）查询表空间信息

powershell 复制代码

kingbase=# select * from sys_tablespace;

# 输出的信息如下：
  oid  |   spcname   | spcowner | spcacl | spcoptions
-------+-------------+----------+--------+------------
  1663 | sys_default |       10 |        |
  1664 | sys_global  |       10 |        |
  1986 | sysaudit    |       10 |        |
 16427 | mydemotbs   |       10 |        |
(4 行记录)

（8）使用\db+命令查看表空间的详细信息，输出的信息如下：

powershell 复制代码

kingbase=# \db+

# 输出的信息如下：
                                      表空间列表
    名称      | 拥有者  |          所在地           |    大小    | 描述
-------------+--------+--------------------------+------------+------
 mydemotbs   | system | /home/kingbase/mydemotbs | 8237 bytes |
 sys_default | system |                          | 102 MB     |
 sys_global  | system |                          | 101 MB     |
 sysaudit    | system |                          | 32 kB      |
(4 行记录)

# 命令中的加号表示显示详细信息。

四、模式-Schema

当创建一个数据库时，会为其自动创建一个名为"public"的默认Schema。Schema是数据库中的命名空间，在数据库中创建的所有对象都是在Schema中创建。一个用户可以从同一个客户端连接中访问不同的Schema。而不同的Schema中可以有多个同名的表、索引、视图、序列、函数等等各种不同的数据库对象。可以通过下面的方式来查看当前数据库的Schema。

powershell 复制代码

kingbase=# \dn

# 输出的信息如下：
       架构模式列表
       名称       | 拥有者
------------------+--------
 anon             | system
 dbms_job         | system
 dbms_scheduler   | system
 dbms_sql         | system
 kdb_schedule     | system
 perf             | system
 public           | system
 src_restrict     | system
 sys_hm           | system
 sysaudit         | system
 sysmac           | system
 wmsys            | system
 xlog_record_read | system
(13 行记录)

五、段-Segment

一个段是分配给一个逻辑结构，如：一个表、一个索引或其他对象的一组区，它是数据库对象使用空间的集合。段可以有表段、索引段、回滚段、临时段和高速缓存段等，而最常用的段就是表段和索引段。

六、区-Extent

区是数据库存储空间分配的一个逻辑单位，它由连续数据块所组成。一个段是由一个或多个磁盘盘区组成。当一段中间所有空间已完全使用，KingBaseES会自动为该段分配一个新的磁盘盘区范围。

七、块-Block（Page）

数据块是KingBaseES管理数据文件中存储空间的单位，为数据库使用的I/O的最小单位。数据库是最小的逻辑存储单位，其默认值8K。通过参数block_size可以查看当前数据库的数据块大小。

powershell 复制代码

kingbase=# show block_size;

# 输出的信息如下：
 block_size
------------
 8192
(1 行记录)

在KingBaseES中，数据的读写是以数据块为最小单位。在编译KingBaseES时通过指定BLCKSZ参数大小将决定数据块的大小。每个表文件由都由BLCKSZ字节大小的数据块组成。在分析型数据库中，适当增加BLCKSZ大小可以小幅度提升数据库的性能。

八、数据库对象-Database Object

KingBaseES提供了各种数据库对象，如表、视图、索引、序列、函数等等。在KingBaseES中的所有数据库对象都由各自的对象标识符（oid）进行内部的管理。数据库的oid存储在sys_database系统表中，可以通过下面的语句进行查询。

powershell 复制代码

kingbase=# select oid,datname from sys_database;

# 输出的信息如下：
  oid  |  datname
-------+-----------
 14791 | test
 14792 | kingbase
     1 | template1
 14790 | template0
 14793 | security
 16384 | scott
(6 行记录)

而数据库中的表、索引、序列等数据库对象的oid则存在了sys_class系统表中，例如可以通过下面的语句查询前面创建的testtable1表的OID。

powershell 复制代码

kingbase=# select oid,relname,relkind,relfilenode from sys_class
           where relname ='testtable1';
# 输出的信息如下：
  oid  |  relname   | relkind | relfilenode
-------+------------+---------+-------------
 16428 | testtable1 | r       |       16428
(1 行记录)
