在嵌入式项目研发或小批量调试中，SD NAND 的 LGA-8 封装（6×8mm，无外露引脚，靠底部焊盘导电）因手工焊接难度高，常出现虚焊、连锡、焊盘脱落等问题，甚至直接导致芯片报废。尤其对新手工程师而言，若不掌握核心技巧，很容易踩入 "焊接陷阱"。
一、焊接前准备：工具与物料选对，成功一半
LGA-8 封装的焊盘密集（8 个焊盘分布在芯片底部，间距小），对工具精度和物料兼容性要求高，前期准备需重点关注 "工具选型" 与 "物料适配"，避免因工具不当导致焊接失败。
1. 核心工具清单（新手必看）
|------|--------------------------------------|-----------------------------|
| 工具类型 | 选型要求 | 作用说明 |
| 热风枪 | 支持温度 100-350℃调节，风速 1-5 级，配 0.5mm 小风嘴 | 均匀加热芯片，避免局部过热 |
| 恒温烙铁 | 温度 250-350℃可调，烙铁头选 0.2mm 尖嘴型 | 清理连锡、补焊单个焊盘 |
| 焊膏 | 无铅焊膏（Sn96.5Ag3.0Cu0.5），颗粒度 Type 4 型 | 熔点 217℃，适配 LGA-8 小焊盘，减少连锡风险 |
| 助焊剂 | 免清洗型，流动性中等 | 降低焊锡表面张力，提升焊盘润湿性 |
| 定位工具 | 镊子（防静电型）、PCB 固定座 | 精准固定芯片，避免焊接时移位 |
| 检查工具 | 显微镜（放大 10-20 倍）或高清放大镜 | 观察焊盘对齐度、焊点质量 |
2. 物料适配：关注芯片耐热性与焊盘兼容性

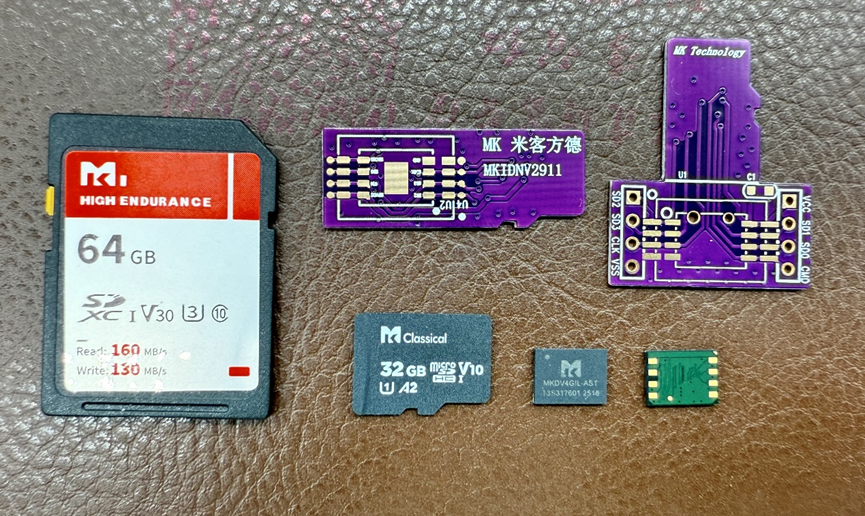

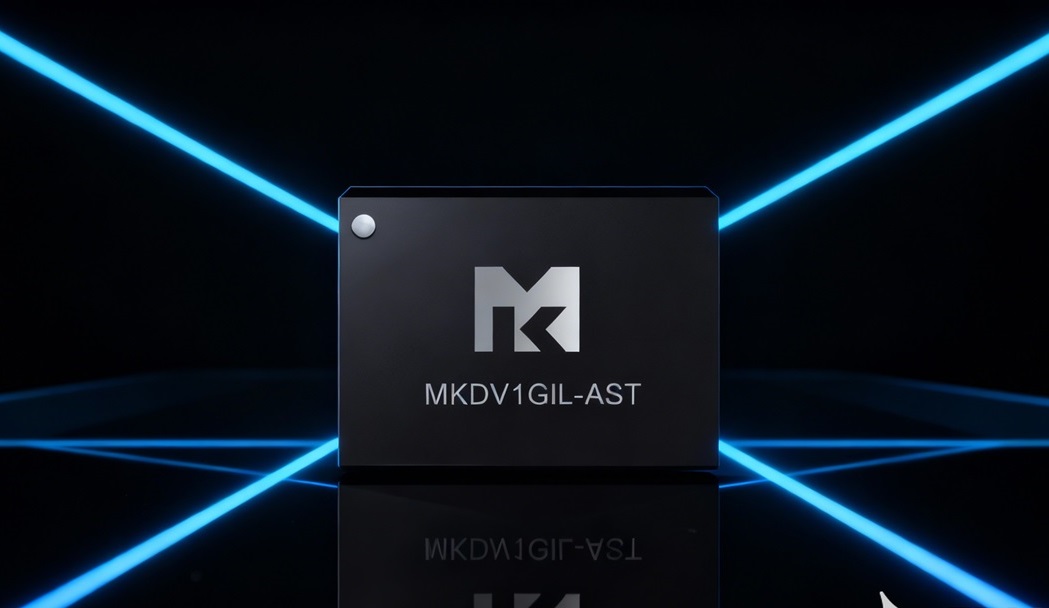

LGA-8 封装 SD NAND 的焊接温度需严格匹配芯片耐热极限，否则易导致内部电路损坏。米客方德 SD NAND（如 MKDV 系列）的 LGA-8 封装，最高耐温达 260℃（10 秒），远超行业常规的 240℃标准，给手工焊接预留了更宽的温度操作空间，新手无需担心 "温度稍高就烧芯片"。同时，其底部焊盘采用无铅镀层工艺，与常用的 SnAgCu 焊膏兼容性好，焊盘润湿性提升 30%，可减少虚焊概率。
此外，需提前确认 PCB 焊盘设计是否匹配：米客方德提供 LGA-8 封装的标准 PCB 焊盘 GERBER 文件，焊盘直径建议设计为 0.8mm（比芯片焊盘大 0.1mm），焊盘间距 1.2mm，避免因焊盘过小导致焊接时无法形成有效焊点。
二、手工焊接核心步骤：四步搞定，避免踩坑
LGA-8 封装焊接的关键是 "均匀加热 + 精准定位"，需严格遵循 "涂焊膏→定位芯片→热风加热→冷却检查" 四步流程，每一步都有避坑要点。
1. 第一步：涂焊膏 ------ 薄而均匀，避免 "焊膏过多"
- 操作要点：用牙签或专用焊膏刮刀，在 PCB 的 LGA-8 焊盘区域均匀涂抹一层焊膏，厚度控制在 0.1-0.15mm（约一张 A4 纸厚度），确保每个焊盘都覆盖焊膏，但不溢出焊盘边缘；
- 避坑提醒：新手易犯 "焊膏涂太多" 的错误，导致加热时焊膏融化后连锡；若焊膏不足，会出现虚焊。建议先在废 PCB 上练习涂覆，熟练后再操作正式板。
2. 第二步：定位芯片 ------ 精准对齐，杜绝 "偏移"
- 操作要点：戴防静电手套，用镊子夹取 SD NAND 芯片，将芯片底部的焊盘与 PCB 焊盘一一对应（可通过芯片上的丝印标记或缺口判断方向，米客方德芯片丝印 "M" 端对应 PCB 焊盘 1 脚），轻轻按压芯片，使焊膏与芯片焊盘初步接触；
- 避坑提醒：若芯片偏移超过 0.2mm，加热后会出现 "焊盘错位"，导致部分焊盘无法导通。建议在显微镜下确认对齐状态，确保每个焊盘完全重叠后再进行下一步。
3. 第三步：热风加热 ------ 温度与风速 "双控"，避免 "局部过热"
- 操作要点：热风枪温度调至 230-240℃，风速 2-3 级，小风嘴距离芯片表面 1-2mm，以 "螺旋状" 均匀移动加热（先加热芯片边缘，再逐步向中心靠拢），持续加热 15-20 秒，直至焊膏融化并形成光亮焊点；
- 避坑提醒：新手常因 "固定一点加热" 导致芯片局部过热，米客方德 SD NAND 虽耐热性强，但仍需均匀加热；若加热时间过长（超过 30 秒），会导致 PCB 焊盘脱落，需严格控制时间。当看到焊膏融化成 "液态反光状"，且芯片轻微 "下沉" 时，立即停止加热。
4. 第四步：冷却与初步检查 ------ 自然冷却，避免 "外力干扰"
- 操作要点：加热完成后，让芯片自然冷却至室温（约 5-10 分钟），期间不可触碰芯片或 PCB，防止焊点变形；冷却后用镊子轻轻拨动芯片，若芯片无松动，说明焊接基本牢固；
- 避坑提醒：若未冷却就移动 PCB，易导致焊点开裂，形成 "隐性虚焊"，后期调试时会出现间歇性接触不良。
三、常见错误与修复方法：3 大高频问题，手把手教你解决
即使严格按步骤操作，仍可能出现连锡、虚焊、焊盘脱落等问题，需针对性修复，避免直接丢弃芯片或 PCB。
1. 错误 1：连锡（相邻焊盘短路）
- 表现：显微镜下观察到相邻焊盘之间有焊锡连接，万用表测量显示短路（电阻＜1Ω）；
- 修复方法：用恒温烙铁（温度 250℃）蘸取少量助焊剂，轻轻接触连锡处，待焊锡融化后，用吸锡带吸走多余焊锡；若间隙过小，可在吸锡后用牙签蘸助焊剂清理残留焊锡，直至相邻焊盘之间无导通；
- 米客方德优势：其 LGA-8 封装的焊盘间距设计为 1.2mm（比行业常规的 1.0mm 更宽），连锡概率降低 40%，修复难度也更小。
2. 错误 2：虚焊（焊盘未导通）
- 表现：万用表测量某焊盘与 PCB 之间电阻＞10MΩ，或调试时芯片无法被识别；
- 修复方法：在虚焊的焊盘上涂抹少量助焊剂，热风枪调至 220℃、风速 1 级，局部加热该焊盘 10-15 秒，让焊膏重新融化并形成焊点；若单个焊盘虚焊，也可用烙铁蘸少量焊锡补焊；
- 避坑提醒：虚焊多因焊膏不足或加热不均导致，修复后需再次用万用表测量导通性，确保电阻＜0.5Ω。
3. 错误 3：焊盘脱落（PCB 焊盘翘起）
- 表现：加热后发现 PCB 上的焊盘随芯片一起脱落，露出底层基材；
- 修复方法：若仅 1-2 个边缘焊盘脱落，且芯片未损坏，可采用 "飞线修复"------ 用 0.1mm 漆包线连接芯片焊盘与 PCB 对应的过孔，再用热熔胶固定；若多个焊盘脱落，建议更换 PCB，避免因飞线过多导致信号干扰；
- 预防要点：前期加热时控制热风温度不超过 240℃，避免长时间加热，米客方德 SD NAND 的耐高温封装可减少因温度过高导致的焊盘脱落风险。
四、焊接后验证：两步确认，确保焊接合格
焊接完成后，需通过 "导通测试" 与 "功能验证" 两步，确认 SD NAND 可正常工作，避免带着焊接问题进入调试阶段。
1. 导通测试：用万用表逐脚测量

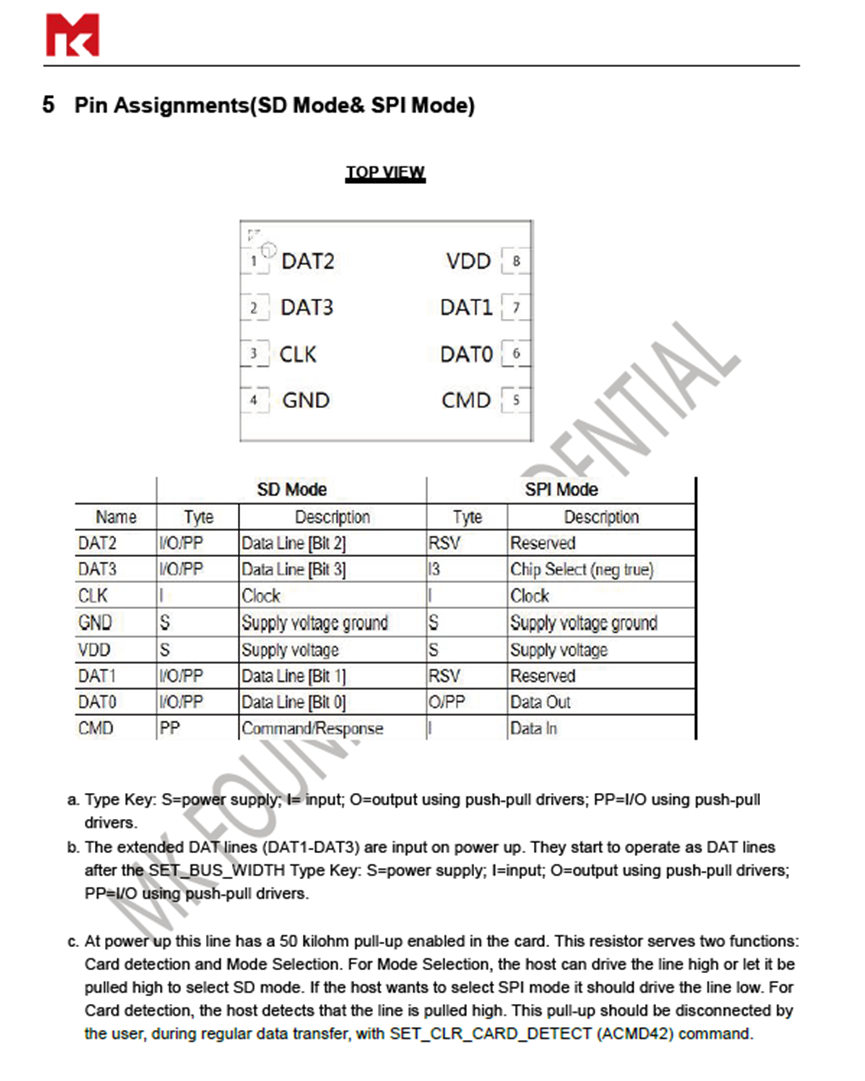

- 操作：将万用表调至 "通断档"，红表笔接 SD NAND 芯片的焊盘（如 VDD、GND、CLK 等），黑表笔接 PCB 对应的测试点，若发出 "蜂鸣声" 且电阻＜0.5Ω，说明导通正常；
- 重点检查：VDD 与 GND 之间不可短路（电阻≥10MΩ），CLK、CMD 等信号引脚与地之间不可短路，避免上电后烧毁芯片。
2. 功能验证：上电测试识别
- 操作：将 PCB 上电（3.3V），通过主控芯片（如 STM32）的 SDIO 接口发送初始化命令（CMD0），若能读取到 SD NAND 的 ID 信息（如米客方德芯片 ID 为 0x1B4D4B），说明焊接合格且芯片正常；
- 避坑提醒：若无法识别，先排查焊接问题（如虚焊、连锡），再检查驱动配置，避免混淆 "SD 模式" 与 "SPI 模式"。
LGA-8 封装 SD NAND 的手工焊接虽有难度，但只要掌握 "工具选对、步骤做对、错误会修" 的核心逻辑，新手也能逐步提升成功率。米客方德 SD NAND 通过优化封装设计（宽焊盘间距、耐高温基板），为手工焊接降低了难度，减少了因封装问题导致的焊接失败。
对硬件工程师而言，焊接不仅是 "技术活"，更是 "细心活"------ 前期多在废板上练习，熟悉工具手感；焊接时严格控制温度与时间，避免急躁；出现错误时耐心修复，不轻易放弃。通过本文的技巧与避坑指南，相信你能高效搞定 LGA-8 封装 SD NAND 的手工焊接，为后续调试打下坚实基础。
