halcon刚性变换（平移+旋转）——vector_to_rigid

前言

在图像处理中我们有时候对图像或者区域进行纠偏，在刚性变换场景中，图像发生的变化是平移和旋转，本文就来介绍根据2个及2个以上目标点的平移来计算如何对图像和区域纠偏，这种方式的好处是你可以不需要知道角度的偏移。

1、halcon算子应用

dev_clear_window()
px:=[100,200]
py:=[100,100]
qx:=[100,100]
qy:=[100,0]

vector_to_rigid (px, py, qx, qy, HomMat2D)
dev_set_color ('red')
gen_rectangle2 (Rectangle, 100, 100, 0, 100, 50)
dev_set_color ('green')
affine_trans_region (Rectangle, RegionAffineTrans, HomMat2D, 'nearest_neighbor')

vector_to_rigid用于计算刚性变换矩阵，该算子有5个参数

参数1变换前目标中心点的列坐标构成的数组

参数2变换前目标中心点的行坐标构成的数组

参数3变换后目标中心点的列坐标构成的数组

参数4变换后目标中心点的行坐标构成的数组

参数5是从变换前到变换后的刚性变换矩阵

上面的halcon代码的作用是根据（100，100），（200，100）这两个变换前的点；然后将这2个点绕着（100，100）逆时针旋转90度后得到的（100，100），（100，0）得到旋转后的点，通过这四个坐标点就构建了变换矩阵，最后再对中心点为（100，100），长200，宽100的矩形区域应用这个变换矩阵，最终得到的就是将这个矩形区域逆时针旋转90度后的效果。

2、 刚性变换效果

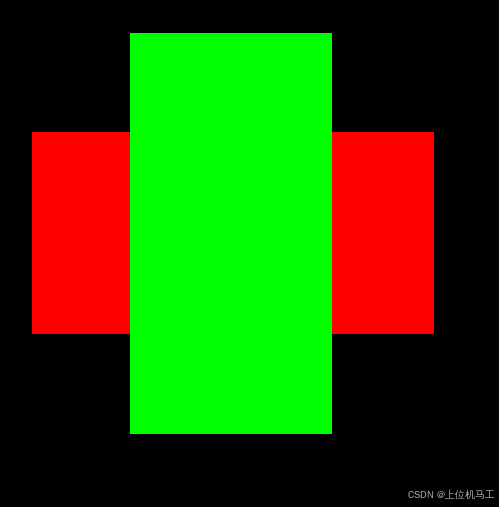

下图中红色是变换前，绿色为变换后，可以看出矩形经过变换后逆时针旋转了90度。
