平台无关的嵌入式通用按键管理器

平台无关的嵌入式通用按键管理器

本文代码仓库地址：https://gitee.com/holymiao/Platform-independent-Embedded-Universal-Key-Manager.git

本文是在《通用的按键代码（上）》和《通用按键代码（下）》两篇文章的基础上添加组合按键重新整理架构后编写而来；

中间用到了 双向链表库 ，使用方法可以参考《手搓算法(3) 双向链表 支持头尾遍历、排序、增删、正负数索引、查找》一文;

程序架构用到了 面向对象 的C语言设计方法，牵扯 结构体的继承、多态、封装、内部函数 等功能，技术点可以参考《面向对象的C语言编程》

由于本代码跟上一篇程序代码的结构变化较大（这是本项目经理考虑不周导致，这也就是为啥让程序员添加一个小功能会得罪对方的原因 ），但也不是推翻重做，所以代码不讲也不合适，从头到尾再讲一遍也不合适。

所以这里 只编写使用方法，具体实现方法，大家可以根据上一篇文章的基础，再根据代码的注释自行分析。

1.按键库的功能和特点

功能：

1. CPU、架构无关的按键驱动，只需提供基本接口即可畅游；
2. 自带独立按键、矩阵按键、AD模拟按键功能的识别，需要用户提供基本的IO读写或AD值获取函数就能应用；
3. 留出接口，方便用户扩展其他类型的按键；
4. 支持获取按键的 按下、弹开、双击、长按 的事件获取；支持 组合键；
5. 支持 中断模式 获取按键事件，也支持 轮询模式 查看按键值；
6. 支持添加 按键字符对应表 ，方便按键和字符进行对应，可随时 注册，更改和卸载；
7. 支持 按键分组 ，可以把不同功能或者不同驱动方式的按键分组处理，让一个项目中支持多种按键项目，且可以随时注册和卸载按键组。

2.跟上一篇使用方法的区别（总览）

大家可以根据下边的条目，对比《通用的按键代码（上）》和《通用按键代码（下）》分析代码的异同。

区别：

1. 添加组合按键（导致程序结构大改）
2. 把之前的按键组的事件回调删除，添加按键事件总驱动，统一处理单个按键和组合按键的问题；
3. 按键值支持组合按键，故按键值从keyValue_t类型替换成keyValueArr_t类型，可以保存多个按键值；相关的按键事件标志从keyValue_t类型挪到keyValueArr_t类型中；
4. 按键组获取按键值也可能是多个，故基类的getKeyValue的返回值改成void，并在基类中添加组合按键值combinKeyValues，getKeyValue()函数获取的值放到combinKeyValues中处理，对应的派生类相关的函数接口都要跟着变化；
5. 按键管理器的初始化函数keyManagerInit添加组合按键识别时间参数，保证用户在按下组合按键稳定之后再识别组合事件；
6. 添加组合按键值的添加删除函数，供程序或者继承类中相关程序调用；
7. 因为添加组合按键，故独立按键必须知道当前组有多少个按键，所以必须重新设计独立按键类，添加按键个数count，根据索引获取IO电平的函数指针getKey两个类成员。相应的，独立按键组分配函数也要做相关修改；
8. 按键事件分析函数keyManagerScankeyEvent在原程序的基础上添加了组合按键的识别代码。

3.独立按键的使用方法

这里使用stm32HAL库为例进行讲解，主要是我不想自己编写硬件初始化代码。 后边其他例子也做相关处理不再赘述。

3.1 外设设置准备：

1. cubemx软件生成调试串口（并编写printf支持的程序，这里不再讲解）;
2. 生成20ms定时中断，当然也可以使用我之前编写的定时管理器，详情看这篇文章《通用的定时事件管理器》.
   在定时中断里边调用keyManagerScankeyEvent() 函数，用户驱动按键的状态识别。

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  keyManagerScankeyEvent();
}

3. 把库中的"KeyManager.c"、"KeyManager.h"、"LinkList.c"、"LinkList.h"添加并导入到工程中，导入方法这里不再详解；

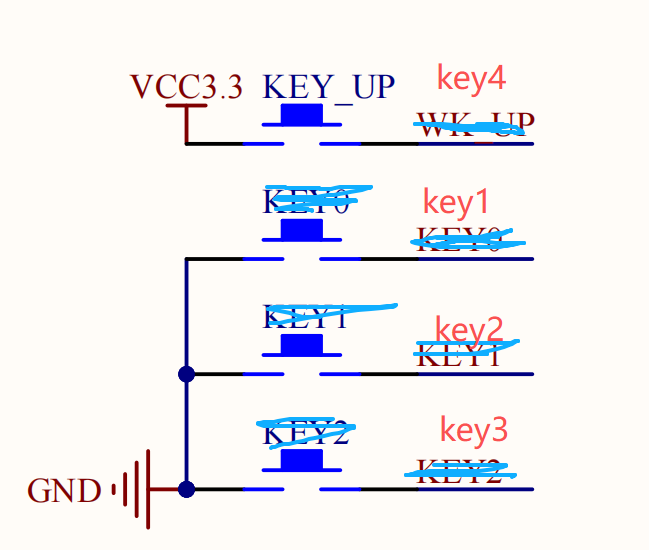

4. 根据自己的开发板硬件电路，添加几个按键，这里以四个按键为例，名字分别改为"key1"、"key2"、"key3"、"key4"。
   注意，我这个板子key1~key3接低电平，故IO设置为输入上拉，而key4接高电平，故IO口需要设置成输入下拉，看代码时务必注意！！！


3.2 主程序中调用流程

咱们先讲主程序如何配置，然后再说需要哪些回调函数。

调用流程如下：

1. 初始化串口、GPIO、定时器等相关的硬件；

  	MX_GPIO_Init();
  	MX_TIM6_Init();
  	MX_USART1_UART_Init();
	HAL_TIM_Base_Start_IT(&htim6);

2. 初始化按键管理器，注册超时时间及事件回调函数keyEvent和应用参数，这里"事件回调函数keyEvent"需要我们手动去编写；

//长按识别时间1s，双击识别时间100ms，组合按键识别事件100ms
//事件回调函数keyEvent，为NULL表示没有回调函数
//回调参数设置为NULL，表示没有，也可以设置成其他数据的指针
keyManagerInit(1000, 100, 100, keyEvent, NULL);

3. 分配独立按键的设备空间，这里为了分组 (炫技)，把四个按键分成两组，key1、key2一组，key3和key4一组，所以设备空间分成两个，每组俩个按键；
   这里出现两个"获取IO电平的回调函数getkeyGroup1、getkeyGroup2"需要我们手动去实现。

//每组两个按键，并注册回调函数
key_base_t *keyGroup1 = creatIndepKey(2, getkeyGroup1);
key_base_t *keyGroup2 = creatIndepKey(2, getkeyGroup2);

4. 注册两个按键组，根据顺序，分配的ID分别是1号和二号，可以通过注册函数的返回值来确认；这里第一组按键值从1开始，第二组按键值从10开始；

uint8_t id1 = keyManagerAddGroup(keyGroup1, 1);//按键值从1开始
uint8_t id2 = keyManagerAddGroup(keyGroup2, 10);//按键值从10开始

5. 注册按键字符对应表，让按键对应字符，某些场合下适用。对应表分为全局对应表GlobalKeyCharTab和局部对应表KeyCharTab，可以共用，其中局部表优先级最高。

另外，程序运行时调用下边的函数可以随时更新按键值，实现不同场合不同按键功能的作用。

出现的GlobalKeyCharTab、KeyCharTab两个数组需要我们手动去实现。

RegistIdKeyCharTab(GlobalKeyCharTab, 2);
RegistKeyCharTab(keyGroup2, KeyCharTab, 2);

6. 至此，初始化全部完成，期间需要我们实现一个事件函数 keyEvent 、两个回调函数 keyGroup1、keyGroup2 ，两个对应表 GlobalKeyCharTab、KeyCharTab。

3.3 编写按键事件回调函数

因为回调函数的原型如下：

/// @brief 按键对应的事件函数指针类型
/// @param value 按键值，内含事件类型、组别、按键值
/// @param data 用户传入数据的地址，需要用户自行管理指针类型
typedef void (*fun_keyEvent_t)(keyValueArr_t* value, void *data);

故需要在用户程序中按照这个规则编写回调函数。

在此函数中，分析是否是组合键，分析按键的组别ID和键值，并显示此按键对应的字符。

（实际应用的时候 不要把按下事件当做按键的处理事件，因为信息太杂了）

void keyEvent(keyValueArr_t* values, void *data)
{
	if(values->state == KEY_EVENT_COMBIN) {         //识别是组合键
		printf("组合按键，分别是");
		for(int i = 0; i < values->count; i++) {    //逐次显示组合键信息
			printf("id:%d,value:%d;",values->valueArr[i].id,values->valueArr[i].keyValue);
		}
	} else {    //不是组合键，则只需处理第一个数据即可
        //分析按键的事件类型
		switch(values->state) {
			case KEY_EVENT_DOWN:printf("按下事件，");break;
			case KEY_EVENT_UP:printf("弹开事件，");break;
			case KEY_EVENT_LONG:printf("长按事件，");break;
			case KEY_EVENT_DOUBLE:printf("双击事件，");break;
		}
        //显示组别ID和键值
		printf("id:%d,value:%d;",values->valueArr[0].id,values->valueArr[0].keyValue);
        //显示按键对应的字符
		printf("按键字符是%c", GetKeyChar(values->valueArr[0]));
	}
	printf("\r\n");
}

3.3 编写IO读取函数

独立按键在分配空间时，需要用到如下回调原型：

/// @brief 独立按键获取IO状态的函数
/// @param index IO索引，从0开始计数
/// @return 返回IO按下状态，IO_pressed_state表示按下，IO_unpressed_state表示未按下
typedef IO_state_t (*fun_getIO_t)(uint16_t index);

按照这个规则编写独立按键IO读取函数。

这里把四个按键分成两组，key1、key2一组，key3和key4一组，（再次强调，key4另一端连接高电平，其状态跟其他按键正好相反），所以需要两个IO读取函数。

//第一组，识别key1和key2
IO_state_t getkeyGroup1(uint16_t index)
{
	GPIO_PinState retValue = GPIO_PIN_SET;
	switch(index) {
		case 0: retValue = HAL_GPIO_ReadPin(key1_GPIO_Port, key1_Pin); break;
		case 1: retValue = HAL_GPIO_ReadPin(key2_GPIO_Port, key2_Pin); break;
	}
    //hal库的GPIO_PinState和按键库的IO_state_t类型是兼容的，故可以强制转换，下同
	return (IO_state_t)retValue;
}

//第一组，识别key3和key4
IO_state_t getkeyGroup2(uint16_t index)
{
	GPIO_PinState retValue = GPIO_PIN_SET;
	switch(index) {
		case 0: retValue = HAL_GPIO_ReadPin(key3_GPIO_Port, key3_Pin); break;

        //注意！！！
        //key4按键按下时为高电平，未按时为低电平，跟其他按键状态相反，故这里需要取反
		case 1: retValue = (GPIO_PinState)(!HAL_GPIO_ReadPin(key4_GPIO_Port, key4_Pin)); break;
	}
	return (IO_state_t)retValue;
}

3.4 编写按键字符对应表

按键字符对应表有两种，可以同时使用（多个按键可以对应一个字符，某些按键也可以不设置字符）。

1. 带ID的全局按键字符对应表，所有按键组都可以用一张表来对应，属于低优先级对应表：

//全局按键字符对应表
const IdKeyChar_t GlobalKeyCharTab[] =
{
	{{1, 1}, 'a'},
	{{1, 2}, 'b'},
	{{2, 10}, 'c'}, 		//第二组按键值从10开始
	{{2, 11}, 'd'},
};

2. 不带ID的按键组内部字符对应表，只适用于某一组别内部按键字符识别，优先级高；

const KeyChar_t KeyCharTab[] =
{
	{10, 'A'},		//第二组按键值从10开始
	{11, 'B'}
};

3.5 执行结果

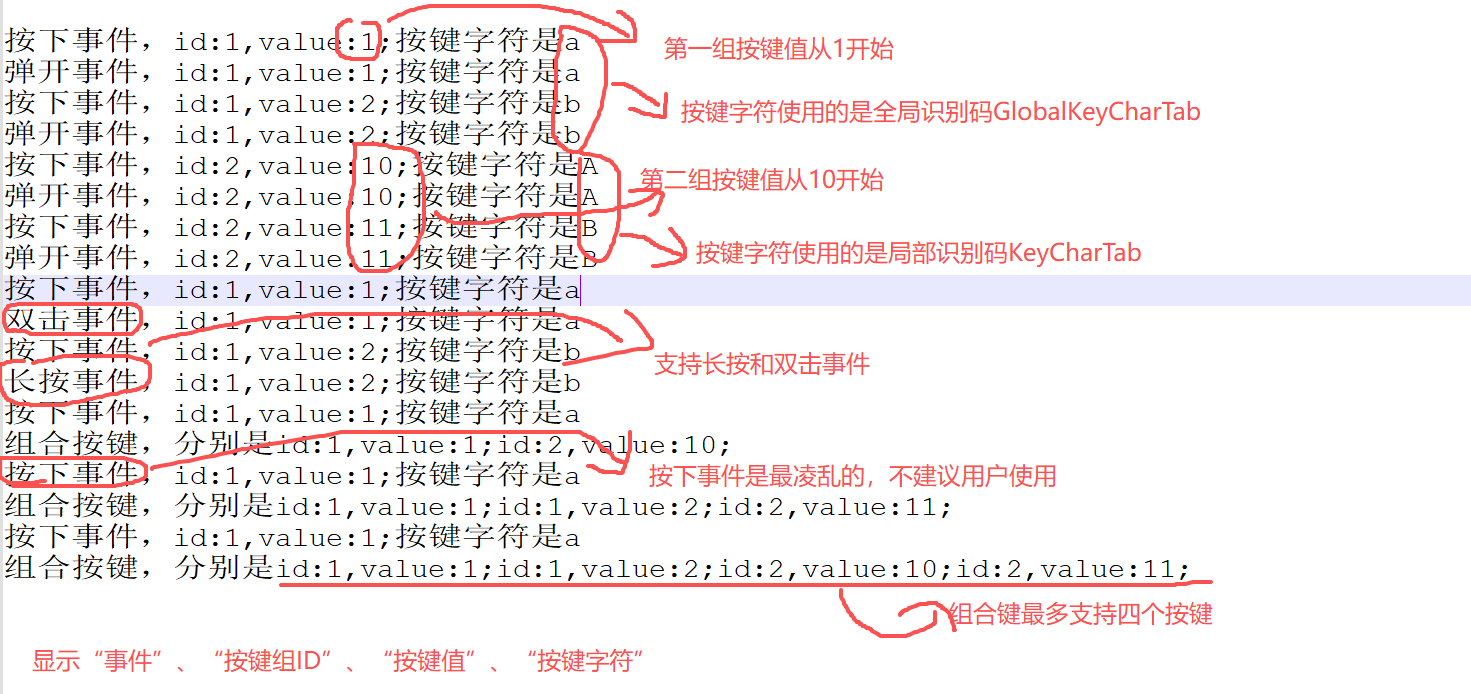

编译下载后，按下按键，串口打印信息如下，大家对着事件函数keyEvent()自行分析

4. 矩阵按键的声明方法

矩阵键盘的声明方法跟独立按键方法大同小异。在独立按键的代码基础上直接添加

1. cubemx中添加四个行IO，名字分别是row0~row3，设置成 输出模式 ；添加四个列IO，名字分别是col0~col3，设置成 输入上拉模式；
2. 在主程序中为矩阵按键分配设备空间，这里出现两个回调函数 setRow, getCol：

//行列都是4个IO，注册设置行IO函数setRow、读取列IO函数getCol
key_base_t *keyGroup3 = creatMatrixKey(4, 4, setRow, getCol);

3. 把矩阵键盘组注册到按键管理器中，按键值从1开始。

//矩阵键盘按键值从1开始，这就跟上边第一组独立按键键值重叠
//不用担心，两个组的ID不一样
uint8_t id3 = keyManagerAddGroup(keyGroup3, 1);

4. 编写字符对应表，可以修改全局表GlobalKeyCharTab，也可以重新注册矩阵表；这里选择后者：

//4*4计算器小键盘字符对应表
const KeyChar_t MatrixKeyCharTab[] =
{
	{1, '7'},  {2, '8'},  {3, '9'},  {4, '+'},
	{5, '4'},  {6, '5'},  {7, '6'},  {8, '-'},
	{9, '1'},  {10, '2'}, {11, '3'}, {12, '*'},
	{13, 'C'}, {14, '0'}, {15, '='}, {16, '/'},
};

RegistKeyCharTab(keyGroup3, MatrixKeyCharTab, 16);

5. 至此初始化工作已完成，需要实现两个回调函数setRow, getCol；

4.1 设置行IO高低电平的函数setRow

函数原型如下:

/// @brief 设置行IO电平状态（根据上下拉不一样，高低电平也不一样，一般来说，用户将"列"设置上拉，则行设置成IO_pressed_state表示为低电平）
/// @param index 行索引，从0开始
/// @param state 行IO状态，IO_pressed_state表示设置为识别电平（若"列"IO为上拉，则此处为低电平），IO_unpressed_state表示设置为未识别电平（若"列"IO为上拉，则此处为高电平）
typedef void (*fun_setRow_t)(uint16_t index, IO_state_t state);

由此编写的函数如下：

void setRow(uint16_t index, IO_state_t state)
{
	switch(index) {
		case 0: HAL_GPIO_WritePin(row0_GPIO_Port, row0_Pin, (GPIO_PinState)state); break;
		case 1: HAL_GPIO_WritePin(row1_GPIO_Port, row1_Pin, (GPIO_PinState)state); break;
		case 2: HAL_GPIO_WritePin(row2_GPIO_Port, row2_Pin, (GPIO_PinState)state); break;
		case 3: HAL_GPIO_WritePin(row3_GPIO_Port, row3_Pin, (GPIO_PinState)state); break;
	}
}

4.2 获取列IO电平函数getCol

函数原型如下：

/// @brief 获取列IO高低电平的状态
/// @param index 列IO索引，从0开始
/// @return IO状态，IO_pressed_state表示此列被识别按下（若列IO为上拉，则此处低电平为识别状态），IO_unpressed_state表示此列识别未按下（若列IO为上拉，则此处高电平为未识别状态）
typedef IO_state_t (*fun_getCol_t)(uint16_t index);

由此编写的函数如下：

IO_state_t getCol(uint16_t index)
{
	GPIO_PinState retValue = GPIO_PIN_SET;
	switch(index) {
		case 0: retValue = HAL_GPIO_ReadPin(col0_GPIO_Port, col0_Pin); break;
		case 1: retValue = HAL_GPIO_ReadPin(col1_GPIO_Port, col1_Pin); break;
		case 2: retValue = HAL_GPIO_ReadPin(col2_GPIO_Port, col2_Pin); break;
        case 4: retValue = HAL_GPIO_ReadPin(col3_GPIO_Port, col3_Pin); break;
	}
	return (IO_state_t)retValue;
}

4.3 总结

编译运行下载，其实验现象跟独立按键一模一样，这里不再赘述。

5. AD模拟按键的声明方法

AD模拟按键的声明方法跟上边的代码类似，在矩阵代码的基础上添加如下内容：

1. cubemx分配一个AD引脚，进型适当的配置，软件触发或定时触发都没问题，这里以软件触发为例。在主程序上初始化AD模块，按键值；
2. 给AD模块分配内存，注册AD值获取函数getAD、电压识别范围表ADtab；

//这里分配8个按键
key_base_t *keyGroup4 = creatADKey(getAD,  ADtab, 8);

3. 把AD按键注册到按键管理器中：

//按顺序来说，id为4，按键值从1开始
uint8_t id4 = keyManagerAddGroup(keyGroup4, 1);

4. 给模拟按键添加字符识别数组，这里方法跟上边一样，不再赘述；

5.1 获取AD的回调函数

函数原型：

//获取AD值的回调函数
typedef uint16_t (*fun_GetAD_t)(void);

由此编写代码：

uint16_t getAD(void)
{
	HAL_ADC_Start(&hadc1);              //软件触发ADC
	HAL_ADC_PollForConversion(&hadc1,1);//查询函数
	return HAL_ADC_GetValue(&hadc1);    //得到ADC的
}

5.2 模拟按键的电压范围识别表

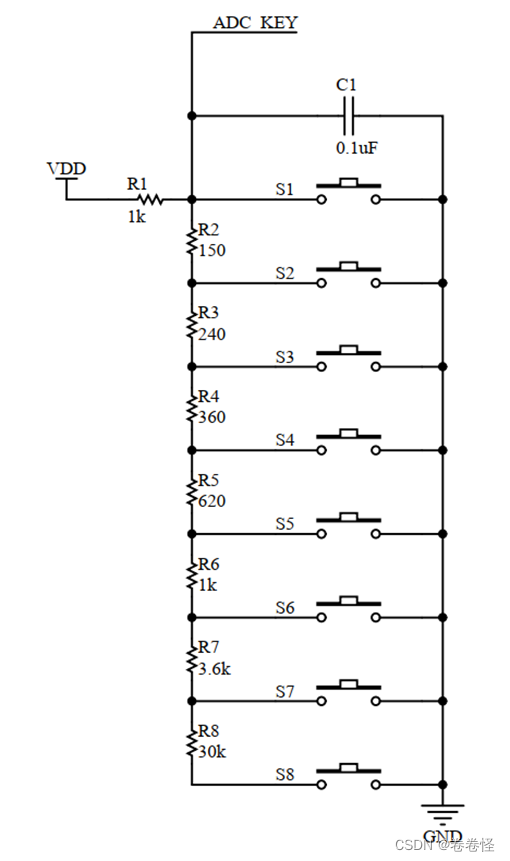

先分析下边的图，假如配置的是12位AD，则最大值是4096；

• 当s1按下时，ADC_KEY口电压为0V，AD值是 0；
• S2按下时，分压150/(150+1000)，对应的AD值是4096*150/(150+1000)=534；
• S3按下时，分压(150+240)/(150+240+1000)，对应的AD值是4096*(150+240)/(150+240+1000)=1390；
• S4按下时，对应的AD值是4096*(150+240+360)/(150+240+360+1000)=1755；
• S5按下时，对应的* AD值是4096*(150+240+360+620)/(150+240+360+620+1000)=2367；
• S6按下时，对应的AD值是4096*(150+240+360+620+1000)/(150+240+360+620+1000+1000)=2880；
• S7按下时，对应的AD值是4096*(150+240+360+620+1000+3600)/(150+240+360+620+1000+3600+1000)=3508；
• S8按下时，对应的AD值是4096*(150+240+360+620+1000+3600+30000)/(150+240+360+620+1000+3600+30000+1000)=3985；

由此我们得到每个按键的AD值识别范围：

const ADKeyTab_t ADTab[] = {
	{0, 200}, {300, 700}, {1000, 1550}, {1600, 2000},
	{2100, 2500}, {2600, 3000}, {3300, 3700}, {3800, 4000}};

5.3 总结

模拟按键的初始化工作已经全部完成，实验结果跟上边一致。

注意：AD按键内部不支持组合键，因为两个按键按下后，输出电压值只有一个；但AD按键可以跟其他组按键进行组合识别。

6. 自定义按键的添加方法

独立按键、矩阵键盘、AD模拟按键是目前最常用的三种按键，可满足九成以上的嵌入式需求。

但架不住还有一些特殊按键，比如电磁炉的触摸按键等，该如何自定义添加呢？

思路如下：

1. 想办法实现按键基类中的 getKeyValue 函数，比如独立按键的readIndepKey()、矩阵键盘的scanMatrixKey()、AD键盘的scanADKey()；
2. 为了实现上边的函数必须注册相关用户处理函数回调，还要注册按键个数，比如独立按键的getKey()、矩阵键盘的getCol()和setRow()、AD按键的getAD()；且按键个数和用户回调都要放到继承类里边；
3. 继承类中添加必要的其他参数，例如AD键盘的类的ADTab识别数组；

大家可以根据KeyManager.c中独立按键、矩阵按键、AD按键的代码体会其中的方法，编写自己的按键程序（比如触摸按键识别程序）。
