前言
多源信息融合的滚动轴承故障诊断是一种结合来自多个传感器或信号源的信息，以提高故障检测和诊断准确性的方法。在滚动轴承故障诊断领域，多源信息融合已被广泛应用以提升诊断的准确性和鲁棒性。相较于传统的数据层融合和特征层融合，本期提出了一种基于特征信号VMD分解与CNN-Transformer融合的故障诊断模型，进一步挖掘信号的时频特征并提升时序依赖建模能力。
在前两期期推出的多源信息融合+故障诊断模型合集基础上：
（1）经典卷积网络故障诊断模型合集
（2）数据层融合+特征层融合的故障诊断模型！
本期继续更新：基于特征信号 VMD 分解+CNN-Transformer的故障诊断模型。
（适合多传感器、多特征列的信号分类任务）
● 数据集：东南大学轴承故障数据集
● 环境框架：python 3.9 pytorch 2.1 及其以上版本均可运行
● 准确率：测试集100%
● 使用对象：论文需求、毕业设计需求者
● 代码保证：代码注释详细、即拿即可跑通。

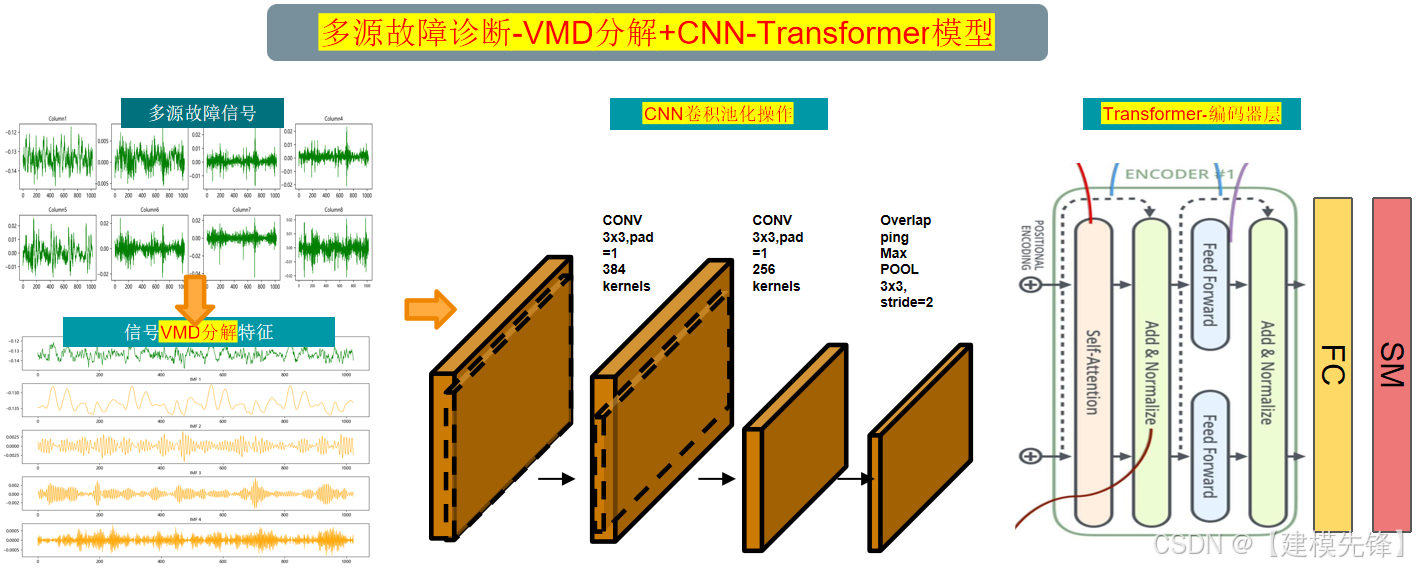

1 模型流程简介
1.1 多源特征信号VMD分解
针对多源故障振动信号，首先应用变分模态分解（Variational Mode Decomposition, VMD）对原始特征信号进行多模态分解，将复杂信号分解为若干本征模态函数（IMFs），有效捕获信号的局部时频特征。同时，VMD具有较好的噪声抑制能力，为后续的特征提取提供更纯净且更具判别性的输入。
1.2 CNN-Transformer融合特征提取
在VMD分解得到的多模态信号基础上，设计了融合卷积神经网络（CNN）和Transformer的深度学习架构：
-
CNN模块利用1D卷积捕捉时间序列信号的局部时域特征，自动提取信号的多层次表征。
-
Transformer模块基于自注意力机制，能够捕获信号的长距离依赖关系与全局时序动态，弥补CNN对全局信息建模的不足。
-
最后，将CNN和Transformer提取的多尺度时频特征进行融合，输入全连接层完成故障类别判别。
2 多源轴承故障数据的预处理
2.1 导入数据
东南大学数据集主要分为轴承数据集和齿轮箱数据集，每个故障类型均对应这个两种工况（转速20Hz（1200rpm）-负载0V(0Nm) 和转速30Hz(1800rpm)-负载2V(7.32Nm)）分别对应着gearset和bearingset文件夹。轴承数据集（5种类型）：
-
滚珠故障（Ball fault）
-
内圈故障（Inner ring fault）
-
外圈故障（Outer ring fault）
-
复合故障（Combination fault on both inner ring and outer ring）
-
正常运行（Health woring state）
我们以5分类轴承数据集进行预处理讲解，数据集为8通道！
2.2 VMD分解与预处理

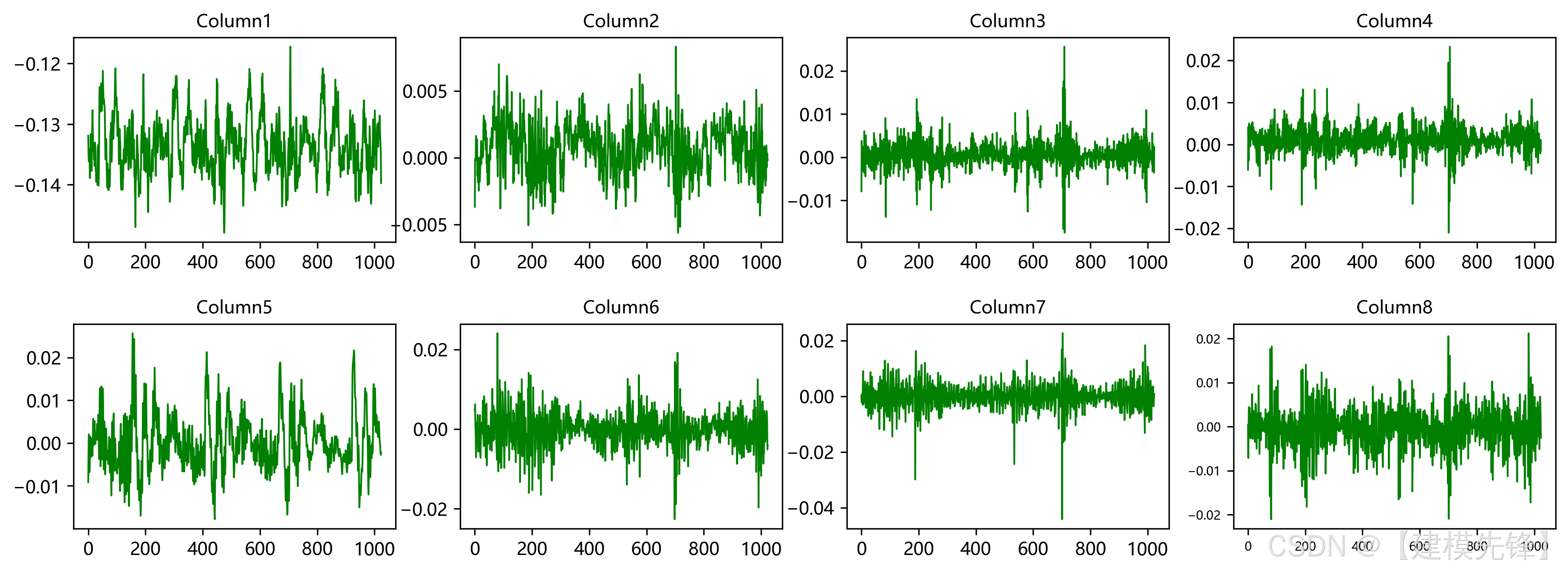

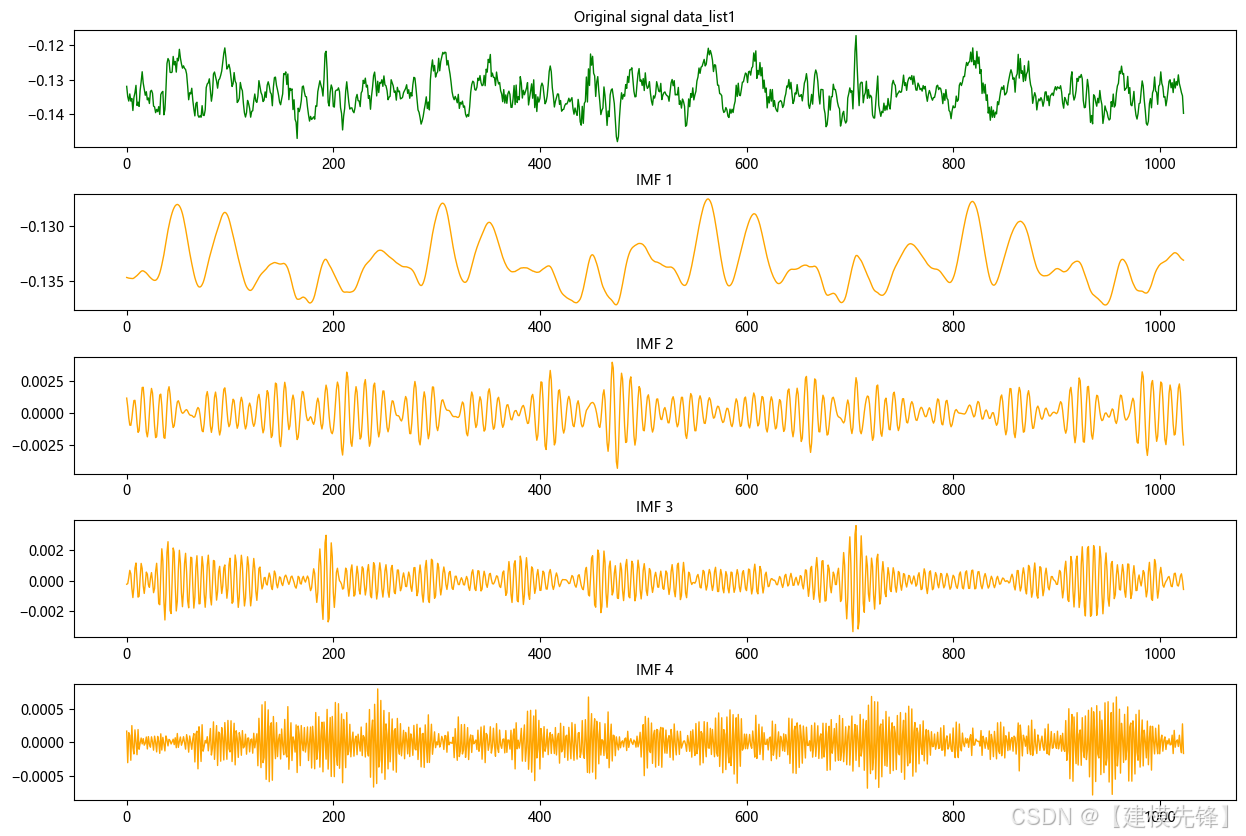

分解可视化：

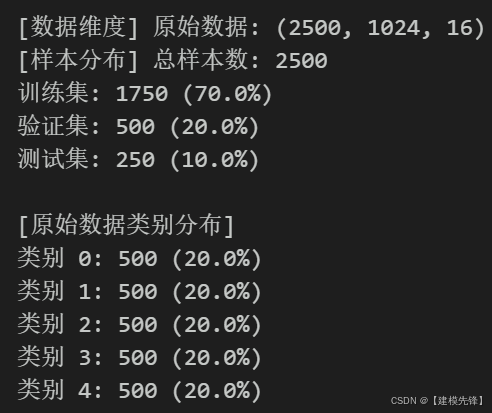

由于数据量过大，以一部分数据和四通道为例，通过滑动窗口制作数据集，并按照7：2：1均匀划分训练集、验证集、测试集，最后保存数据，划分完成的数据集分布情况如下：
3 基于CNN-Transformer特征融合的故障诊断模型
3.1 设置参数，训练模型

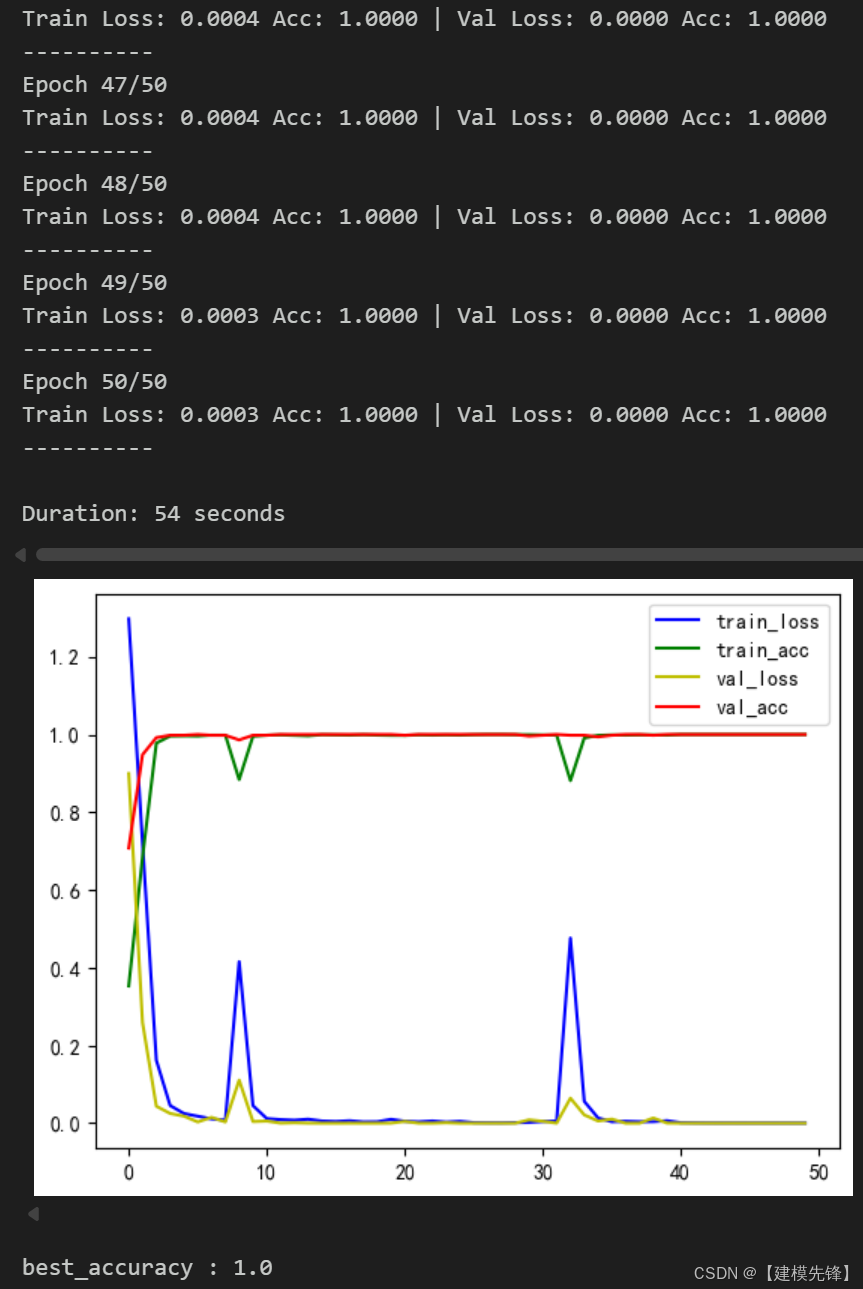

50个epoch，准确率100%，用 VMD+CNN-Transformer特征融合 网络分类效果显著，能够从多源故障信号特征中提取出对模型识别重要的特征，效果明显!
3.2 模型评估

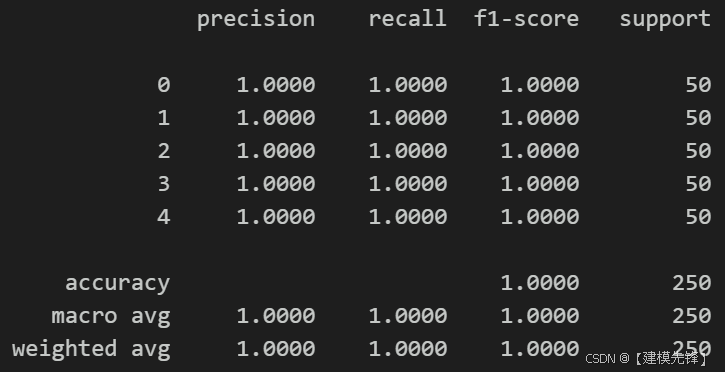

（1）准确率、精确率、召回率、F1 Score

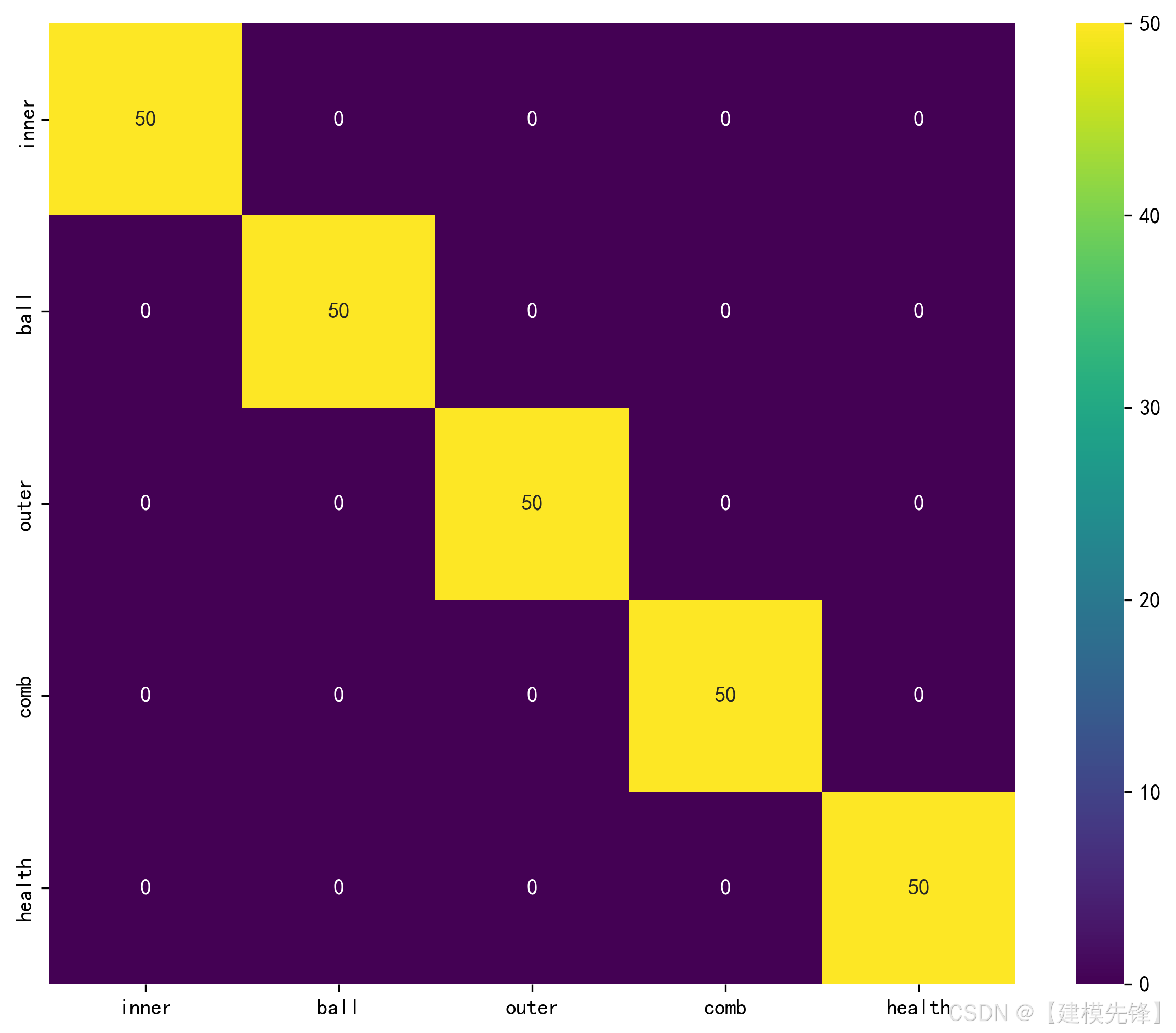

（2）故障5分类混淆矩阵：

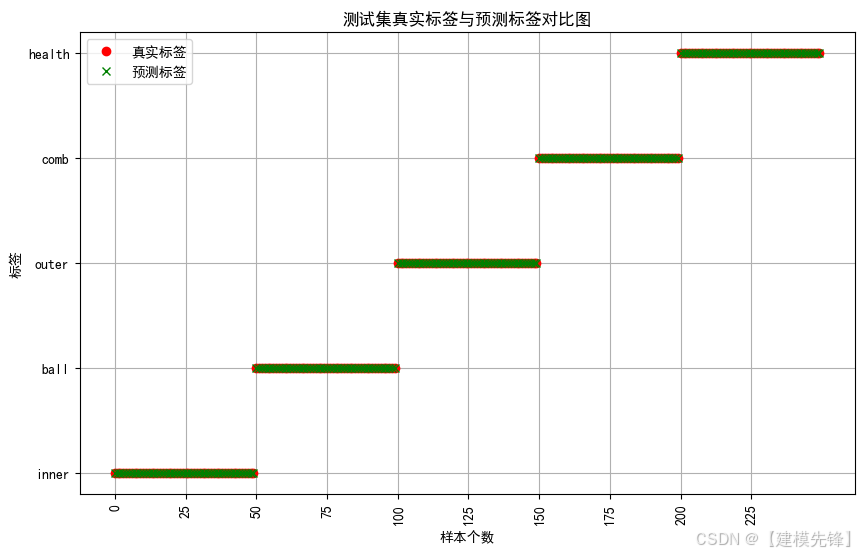

（3）分类标签可视化

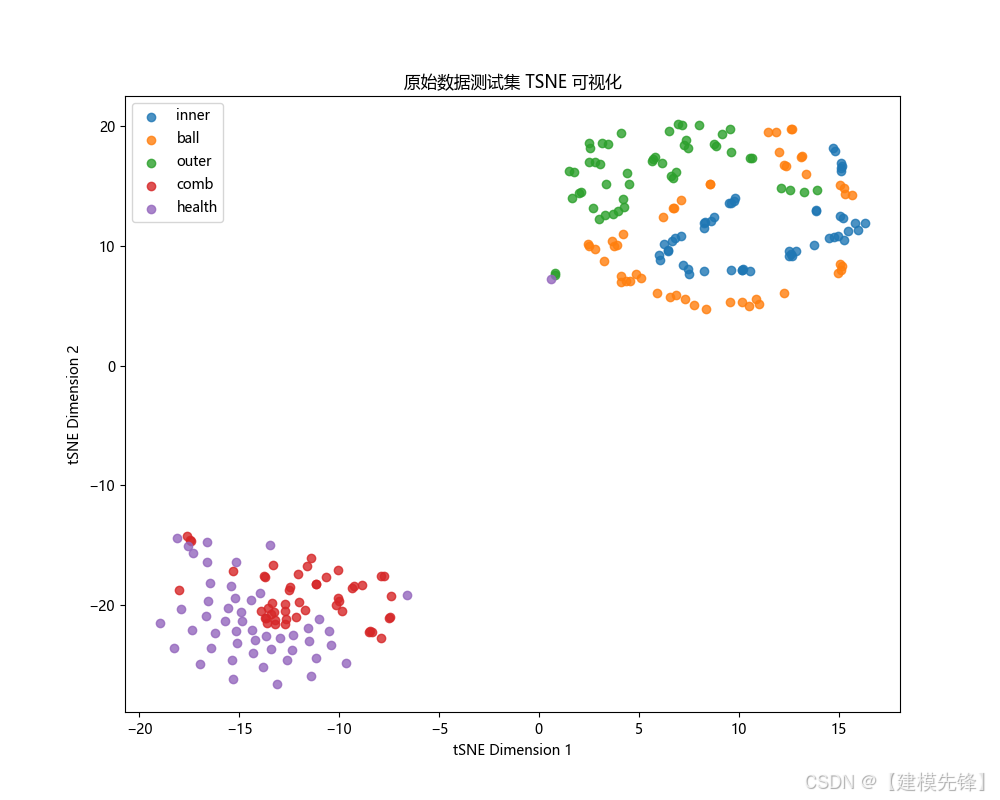

（4）原始数据 t-SNE特征可视化

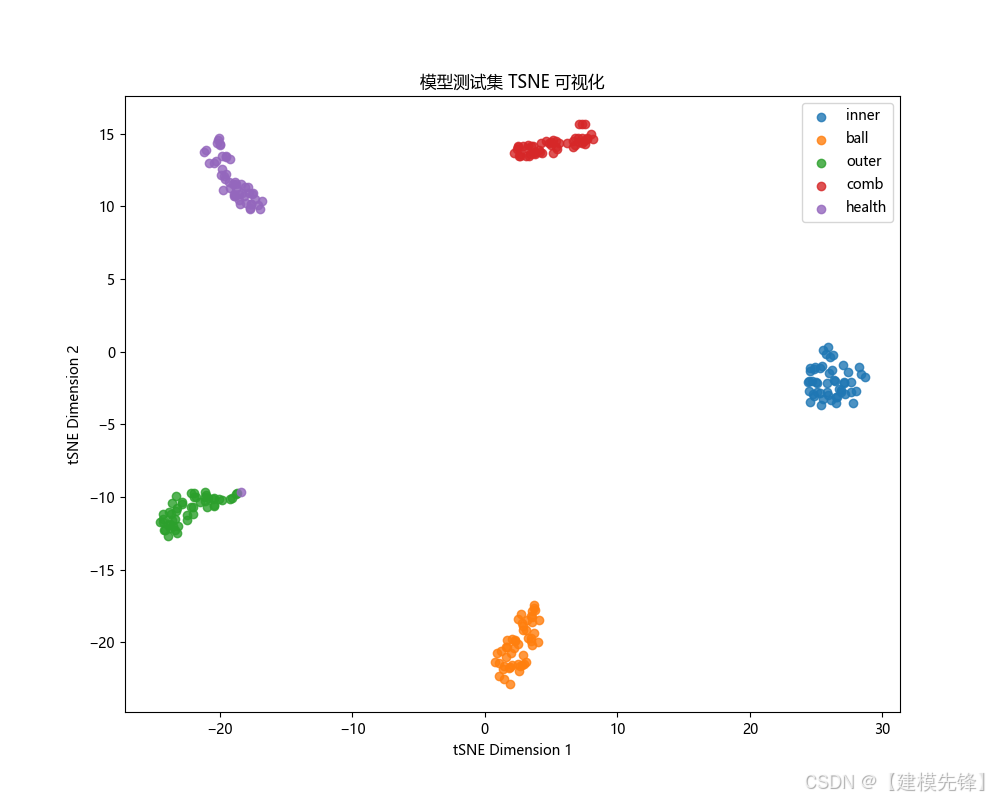

（5）模型训练后的 t-SNE特征可视化：
4 更新下载

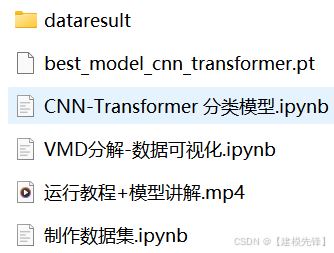

点击下方卡片获取代码！
