基于 MATLAB 的 BPSK 在 AWGN 信道下误码率仿真与性能分析

一、写在前面

在数字通信系统的学习与工程实践中，BPSK（Binary Phase Shift Keying）调制方式由于结构简单、抗噪性能好，常被作为各种复杂调制方式的性能参考基准。

本文基于 MATLAB，完整实现了一个 BPSK 调制 / 解调在 AWGN 信道下的误码率（BER）仿真系统 ，通过大量随机比特的蒙特卡洛仿真，对比理论误码率曲线与仿真结果 ，并配合波形图、星座图、统计图等多维度可视化分析，帮助初学者直观理解 BPSK 的抗噪性能。

二、程序整体功能概述

围绕 "BPSK + AWGN + BER" 这一经典通信模型，主要实现了以下功能：

随机二进制数据源的生成、BPSK 调制与硬判决解调
AWGN 信道建模
多信噪比条件下的 BER 仿真、理论 BER 曲线计算
多种形式的结果可视化与性能对比

通过仿真可以清晰观察到：

信噪比提升 → 误码率指数级下降
仿真 BER 与理论 BER 高度一致

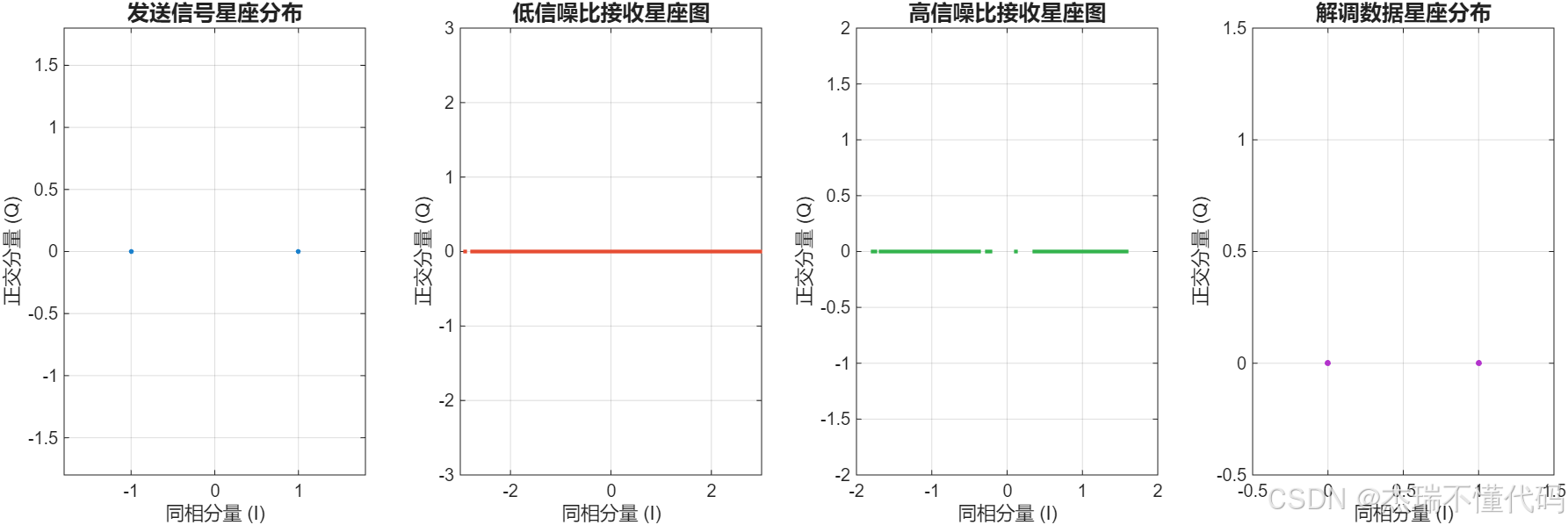

星座图随信噪比变化的收敛过程

三、主要技术指标与仿真配置

本程序采用的关键技术指标如下：

（一）信号与系统模型

信号类型：二进制随机序列（0 / 1）
调制方式：BPSK（二进制相移键控）
信道模型：AWGN（加性高斯白噪声信道）
解调方式：硬判决解调（零阈值判决）
性能指标：BER vs Eb/N0

（二）关键参数设置

数据长度：100,000 比特：保证误码率统计的可靠性
信噪比范围：0 ～ 10 dB：覆盖典型通信系统工作区间
比特能量：1（归一化处理）
噪声模型：零均值高斯分布
判决门限：0（BPSK 最优判决阈值）

四、关键代码片段解析

下面选取部分核心代码片段进行说明（非完整源码）。

1、生成二进制随机数据序列

matlab 复制代码

data_length = 100000;                    % 定义传输的二进制数据比特总数
source_bits = round(rand(1, data_length)); % 生成均匀分布的随机二进制序列（0和1）

使用均匀分布随机数生成 0/1 比特序列，为后续 BER 统计提供可靠样本基础。

2、 BPSK 调制实现

matlab 复制代码

% 执行二进制相移键控调制：将比特0映射为-1，比特1映射为+1
transmitted_waveform = 2 * source_bits - 1;

该映射方式简单高效：比特 0 → -1、比特 1 → +1，也是 BPSK 在理论分析中最常见的形式。

3、AWGN 信道建模

matlab 复制代码

% 遍历所有信噪比进行蒙特卡洛仿真
for snr_index = 1:length(SNR_dB_values)
    % 生成加性高斯白噪声，标准差由噪声方差决定
    gaussian_noise = sqrt(noise_variance(snr_index)/2) * randn(1, data_length);

    % 信号通过AWGN信道：发送信号加上噪声
    received_waveform = transmitted_waveform + gaussian_noise;

    % 硬判决解调过程：对每个接收符号进行判决
    for sample_index = 1:data_length
        % 判决规则：接收信号大于0判为1，小于等于0判为0
        if received_waveform(sample_index) > 0
            demodulated_data(sample_index) = 1;
        else
            demodulated_data(sample_index) = 0;
        end
    end

    % 误比特统计：比较解调数据与原始数据
    for sample_index = 1:data_length
        if demodulated_data(sample_index) ~= source_bits(sample_index)
            bit_error_stats(snr_index) = bit_error_stats(snr_index) + 1;
        end
    end

    % 计算仿真误比特率：误比特数除以总比特数
    simulated_BER_results(snr_index) = bit_error_stats(snr_index) / data_length;

    % 计算BPSK在AWGN信道下的理论误比特率
    theoretical_BER_values(snr_index) = qfunc(sqrt(2 * SNR_linear(snr_index)));
end

噪声方差由 Eb/N0 决定，符合 AWGN 信道的统计特性。

4、误比特率性能详细分析图

matlab 复制代码

figure('Position', [150, 150, 1000, 600]);

% 绘制仿真与理论误比特率对比曲线
semilogy(SNR_dB_values, simulated_BER_results, 's-', 'LineWidth', 2.5, ...
         'MarkerSize', 9, 'Color', [0.85, 0.33, 0.10], ...
         'MarkerFaceColor', [0.85, 0.33, 0.10]);
hold on;
semilogy(SNR_dB_values, theoretical_BER_values, '^-', 'LineWidth', 2.5, ...
         'MarkerSize', 8, 'Color', [0.00, 0.45, 0.74], ...
         'MarkerFaceColor', [0.00, 0.45, 0.74]);

五、仿真结果与图形展示

最后通过可视化代码对结果进行了多角度可视化分析，主要包括以下几个图形：

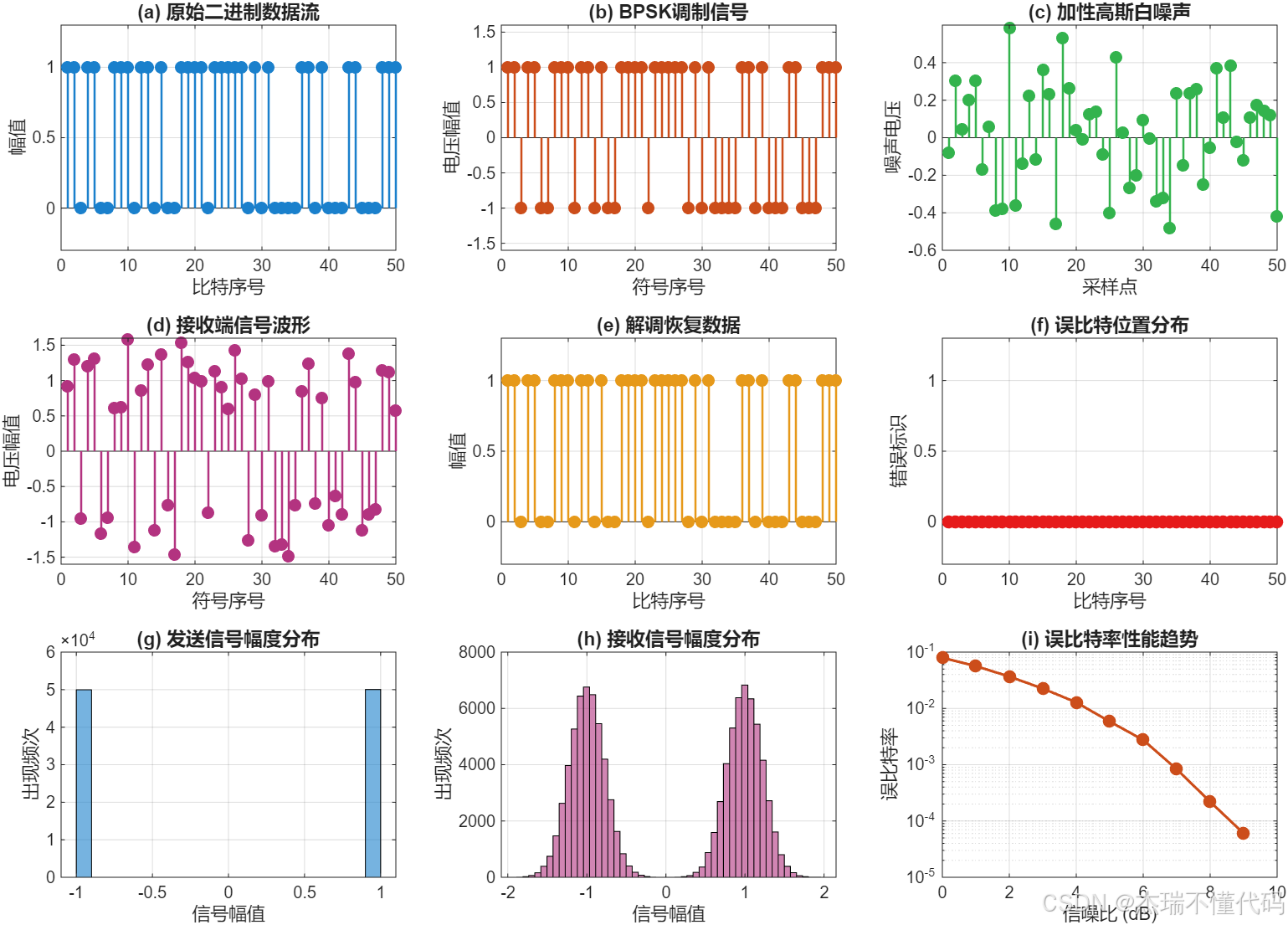

1. 发送/接收比特流，信号幅度、误比特率趋势等

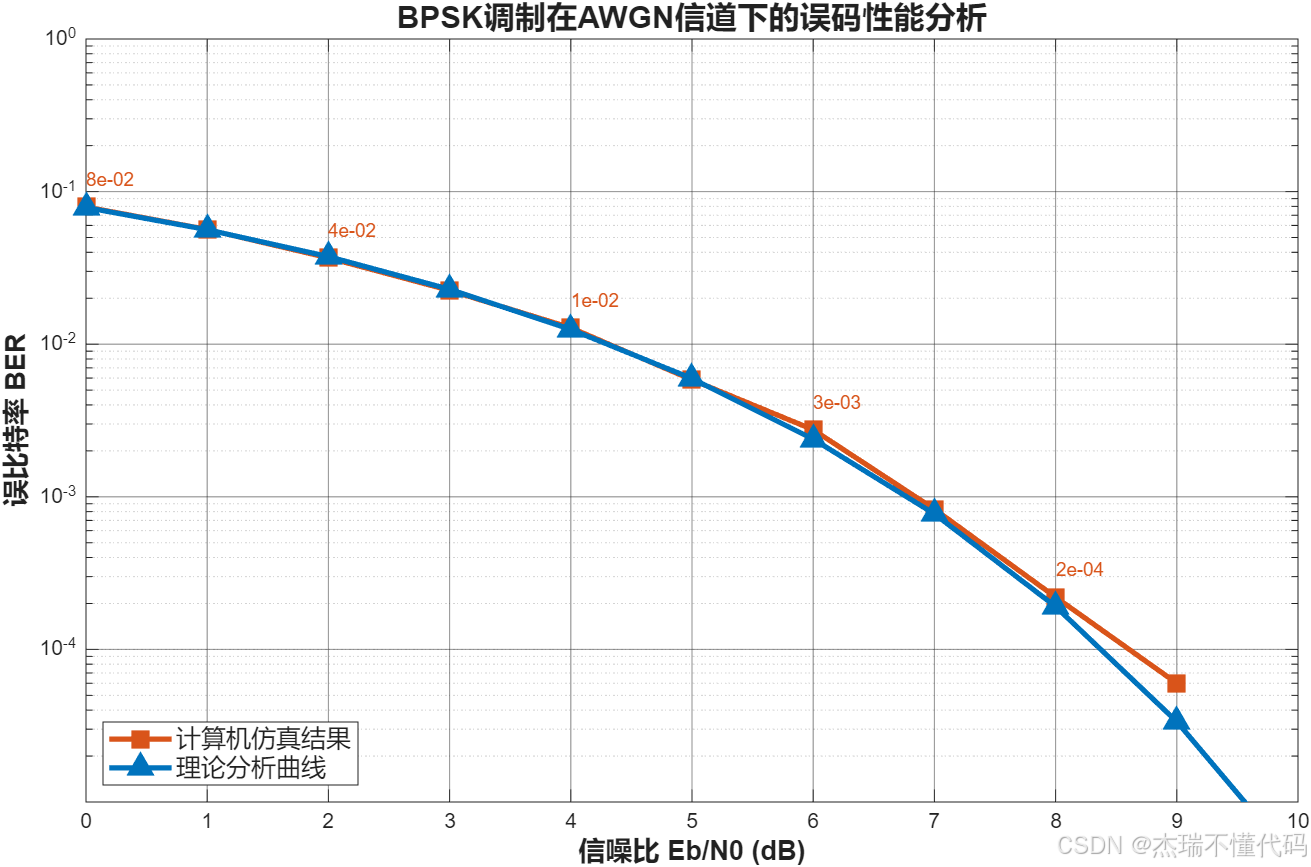

2. 误码率分析曲线

3. 误码率分析曲线

由于源代码很长，无法直接全部粘在这，因此挑了一些关键的部分予以展示，如果你对完整源码、可运行工程文件或拓展版本 感兴趣，欢迎留言交流，后续也会继续分享更多通信系统仿真相关内容，我是不懂代码的杰瑞学长，我们下期再见！

如果觉得文章对你有帮助，欢迎点赞 + 收藏 + 关注，一起进步！
