stm32基础学习------按键的使用
所有可用资源可在我的gitee仓库查找，点击即可前往。
一、前言
本篇文章继续介绍stm32的一些基本使用，文章主要是介绍按键的使用，用两个按键实现开灯和关灯操作（当然一个开关也可实现哈），废话不多说，咱们开始。
二、准备工作
硬件：
- stm32F103C8T6开发板
ST-LINK V2下载器一个- 3~5V的LED灯（发光二极管）一个
四引脚按键两个- 杜邦线若干+面包板
软件：
- Keil 5（没安装可以点击进入我的另一篇博客有详细下载及配置教程）
其他（需要自行下载，点击前往，下载template文件即可）：
- stm32工程模板（由于新建模板比较麻烦，初学还是找个工程模板吧，方便点）

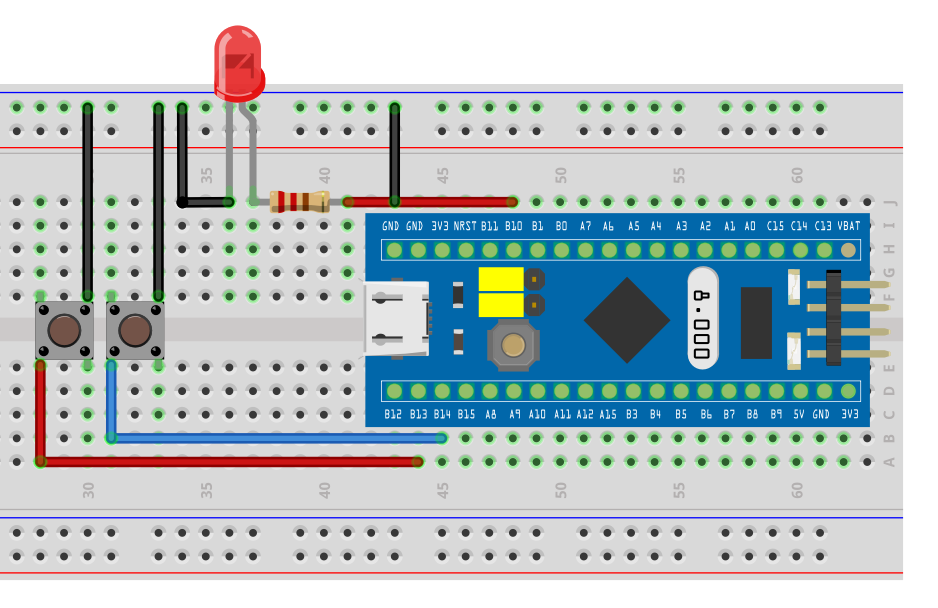

电路图：
三、编写代码
至于完整的工程这里就不给出了哈，大家可以去我的gitee仓库自取，这里只给出主程序。
cpp
#include "stm32f10x.h"
int main(void)
{
// 开启时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽模式
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
GPIO_Init(GPIOB, &GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU; //输入上拉
GPIO_Init(GPIOB, &GPIO_InitStruct);
while(1){
if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13) == 0){ // 按下开
GPIO_SetBits(GPIOB, GPIO_Pin_10);
}
if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 0){ // 按下关
GPIO_ResetBits(GPIOB, GPIO_Pin_10);
}
}
}编译并下载，然后就可以操作按钮了，按下链接pin_13引脚的按键，led灯会亮起来，按下pin_14引脚的按键，led灯则会熄灭。
当大家进行操作时可以发现，当某个按键按下后对应的操作就立马执行了，而一般按键都是抬手触发的，抬手触发更容易计数，一般情况来说都是通过延迟一小段时间实现消抖，但效果上还是不是特别好的。下面代码，在上面的基础上加多了一个弹起检测的标志，效果非常不错，关于这种消抖方式我之前有发过相关的文章点击前往。
cpp
#include "stm32f10x.h"
#include "delay.h"
uint8_t flag1 = 0; //按键1标志位
uint8_t flag2 = 0; //按键2标志位
int main(void)
{
//初始化
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU; //输入上拉
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
GPIO_Init(GPIOB, &GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //输出推挽
GPIO_ResetBits(GPIOB, GPIO_Pin_10);
GPIO_Init(GPIOB, &GPIO_InitStruct);
while(1){
if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13) == 0){
flag1 = 1; //标志按键"开按下"
Delay(50);
if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13) == 1 && flag1 == 1){
GPIO_SetBits(GPIOB, GPIO_Pin_10);
flag1 = 0; // 重置
}
}
if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 0){ // 按键"关"按下
flag2 = 1; //标志位设为1
Delay(50);
if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 1 && flag2 == 1){ //表示按键弹起
GPIO_ResetBits(GPIOB, GPIO_Pin_10);
flag2 = 0; //重置
}
}
}
}上面的延迟函数Delay()大家随便在网上找一个能用的来进行调用即可，如果使用的是我的工程模板，则直接就能引入调用，正常执行，点击前往gitee仓库。在进行消抖之后，可以发现当按键按下后并没有执行操作，而是等待松手后才执行操作，并且效果很不错。
四、结束语
好了，stm32的基本使用------按键的基本使用先介绍到这，后续有时间我继续更新这方面的文章，敬请期待，我是"风行男孩"，咱有缘再见！（码字不易，转载请标明出处！若是文章有帮助，点个赞留个痕迹即可。）
