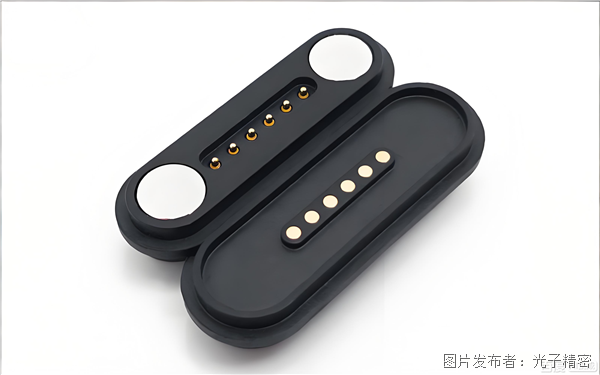

在TWS耳机等消费电子产品的制造中，（Pogo Pin）是实现可靠电气连接的核心微构件。其性能高度依赖于几何尺寸的精确控制。传统的接触式测量易损伤镀层，且效率低下；而2D视觉检测无法获取关键的高度与空间姿态信息，已成为实现高品质量产的一个瓶颈。
一、 关键管控尺寸分析
为确保充电弹针的接触可靠性、耐久性与手感一致性，需对以下三维空间尺寸进行定量化管控：
-
共面度：对于阵列式排布的弹针，所有针尖顶点需处于同一高度基准面上。此参数是保证多针同时稳定接触的物理基础。
-
行程与压缩位移：
-
总行程：针头从自由状态到机械限位的可压缩位移，需符合设计规范。
-
分阶段位移：在设定的压缩力或压缩百分比下，针头的精确位移量。
-
-
空间姿态与位置度：
-
贴装垂直度：弹针焊接于PCB后，其轴线与PCB平面的夹角偏差。倾斜将导致接触点偏移、磨损加剧及共面度失效。
-
X/Y向位置及整体高度：确保与对配件的精确对位。
-

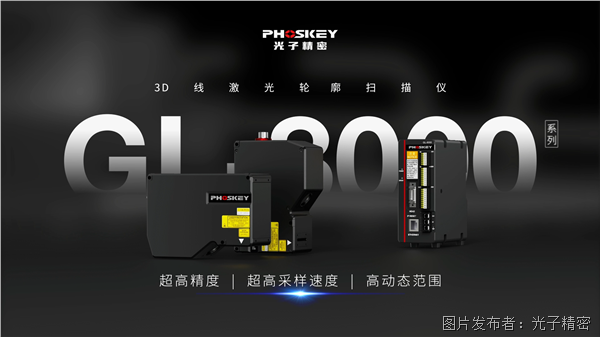

二、 基于GL系列3D线激光轮廓测量仪的解决方案
GL系列3D线激光轮廓测量仪基于激光三角测量原理，通过线激光扫描物体表面，可快速获取高密度的三维轮廓点云数据，为非接触式精密尺寸测量提供有效手段。
1. 具体应用与可测参数

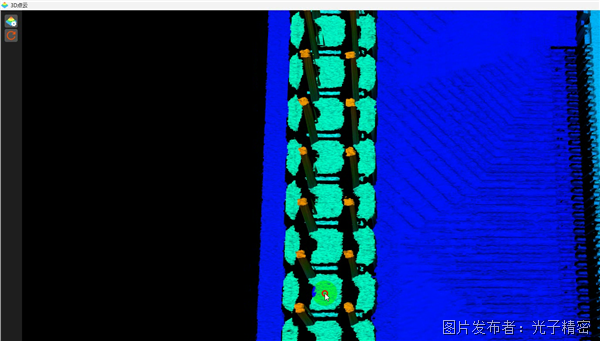

测量方法：设备单次扫描可覆盖弹针阵列及PCB基准区域，直接获取所有针尖及焊盘的三维坐标。测量精度可达微米级，重复精度可达0.3μm，单次测量时间可控制在秒级以内。
-
工序：来料/焊后全检（共面度、垂直度、位置度）
-
所有针尖的Z轴高度值 ，自动计算极差（共面度）。
-
各弹针筒体的倾斜角度。
-
针体在X、Y方向的中心坐标 及整体组装高度。
-
-
工序：弹力特性间接验证与行程分析
-
测量方法：使用治具将弹针分段压缩，在每段静止状态下进行3D扫描。
-
测量方法 ：Z轴分辨率可达微米级，足以分辨微小的位移差异，评估弹力散差。各压缩阶段的精确位移量（实际行程） 。针头在压缩过程中是否出现侧向漂移量，用于判断内部结构顺滑度
-
-
工序：磨损分析与工艺研究
-
测量方法：对比测试前后针头表面的三维形貌。
-
测量方法 ：磨损区域的深度、体积损失 、表面镀层破损或凹陷的微观形貌。49KHz的扫描速度，可在产线节拍内完成对多针阵列的快速全尺寸测量，替代低效的抽检。
-
对于充电弹针这类依赖精密机械尺寸保证性能的部件，GL-8000系列3D线激光轮廓测量仪提供了一种高效、精密的非接触式三维尺寸测量方案，助力从蓝牙耳机制造端提升终端产品的连接可靠性与使用寿命。
