Vivado Zynq7020 生成正弦波（查表法） + 行为级仿真

======

matlab生成sin函数查表数据

Matlab 复制代码

clear all;clc;
ROM_SIZE = 100;
AMP = 127;
OFFSET = 127;

fprintf('initial begin\n');
for i = 0:ROM_SIZE-1
    value = round(OFFSET + AMP * sin(2*pi*i/ROM_SIZE));
    fprintf('    sine_rom[%d] = 8''d%d;\n', i, value);
end
fprintf('end\n');

======

复制代码

// Encoding: GB2312
// sine_wave.v
/*
实际设计要点与建议
（一）端口声明规则：
牢记输入端口和双向端口只能是 wire 型
输出端口则根据驱动方式决定：若在过程块内赋值，声明为 output reg；若用 assign 驱动，声明为 output wire（或直接省略 wire）
（二）变量选择原则：
先根据设计意图（组合逻辑还是时序逻辑）选择使用 assign 还是 always 块。
再根据赋值位置决定变量类型，在 always 块中操作的变量应声明为 reg，即使最终综合出来的是组合逻辑
（三）避免常见陷阱：
不可在 always 块中对 wire 型变量进行赋值
不可使用 assign 语句对 reg 型变量进行赋值
用于描述时序逻辑的 always 块中，推荐使用非阻塞赋值 (<=) 来避免仿真竞争风险。
（四）理解这些关键字的关键在于跳出"软件编程"思维，时刻思考其对应的硬件电路结构：
wire 是导线，            assign 是连接关系；
reg 是存储单元或中间变量， always 是根据条件触发的行为描述。
只有清晰地区分连续赋值(wire+assign)与过程赋值(reg+always/initial)这两大范式，才能更准确地用 Verilog 来描述所需的硬件功能。
*/

// dout 输出正弦波频率是10Hz，周期是0.1s
module sine_wave (
    input wire clk,
    input wire rst_n,
    output reg [7:0] dout
);

  parameter ROM_SIZE = 100;  // 正弦表长度
  parameter STEP_MAX = 50000;  // 每步计数上限

  reg     [ 7:0] dout1 = 0;
  reg     [15:0] counter = 0;
  reg     [ 6:0] addr = 0;  // ROM地址 0~99

  // 正弦查表，8位幅度 0~255
  reg     [ 7:0] sine_rom                     [0:ROM_SIZE-1];
  integer        i;
  initial begin
    sine_rom[0]  = 8'd127;
    sine_rom[1]  = 8'd135;
    sine_rom[2]  = 8'd143;
    sine_rom[3]  = 8'd151;
    sine_rom[4]  = 8'd159;
    sine_rom[5]  = 8'd166;
    sine_rom[6]  = 8'd174;
    sine_rom[7]  = 8'd181;
    sine_rom[8]  = 8'd188;
    sine_rom[9]  = 8'd195;
    sine_rom[10] = 8'd202;
    sine_rom[11] = 8'd208;
    sine_rom[12] = 8'd214;
    sine_rom[13] = 8'd220;
    sine_rom[14] = 8'd225;
    sine_rom[15] = 8'd230;
    sine_rom[16] = 8'd234;
    sine_rom[17] = 8'd238;
    sine_rom[18] = 8'd242;
    sine_rom[19] = 8'd245;
    sine_rom[20] = 8'd248;
    sine_rom[21] = 8'd250;
    sine_rom[22] = 8'd252;
    sine_rom[23] = 8'd253;
    sine_rom[24] = 8'd254;
    sine_rom[25] = 8'd254;
    sine_rom[26] = 8'd254;
    sine_rom[27] = 8'd253;
    sine_rom[28] = 8'd252;
    sine_rom[29] = 8'd250;
    sine_rom[30] = 8'd248;
    sine_rom[31] = 8'd245;
    sine_rom[32] = 8'd242;
    sine_rom[33] = 8'd238;
    sine_rom[34] = 8'd234;
    sine_rom[35] = 8'd230;
    sine_rom[36] = 8'd225;
    sine_rom[37] = 8'd220;
    sine_rom[38] = 8'd214;
    sine_rom[39] = 8'd208;
    sine_rom[40] = 8'd202;
    sine_rom[41] = 8'd195;
    sine_rom[42] = 8'd188;
    sine_rom[43] = 8'd181;
    sine_rom[44] = 8'd174;
    sine_rom[45] = 8'd166;
    sine_rom[46] = 8'd159;
    sine_rom[47] = 8'd151;
    sine_rom[48] = 8'd143;
    sine_rom[49] = 8'd135;
    sine_rom[50] = 8'd127;
    sine_rom[51] = 8'd119;
    sine_rom[52] = 8'd111;
    sine_rom[53] = 8'd103;
    sine_rom[54] = 8'd95;
    sine_rom[55] = 8'd88;
    sine_rom[56] = 8'd80;
    sine_rom[57] = 8'd73;
    sine_rom[58] = 8'd66;
    sine_rom[59] = 8'd59;
    sine_rom[60] = 8'd52;
    sine_rom[61] = 8'd46;
    sine_rom[62] = 8'd40;
    sine_rom[63] = 8'd34;
    sine_rom[64] = 8'd29;
    sine_rom[65] = 8'd24;
    sine_rom[66] = 8'd20;
    sine_rom[67] = 8'd16;
    sine_rom[68] = 8'd12;
    sine_rom[69] = 8'd9;
    sine_rom[70] = 8'd6;
    sine_rom[71] = 8'd4;
    sine_rom[72] = 8'd2;
    sine_rom[73] = 8'd1;
    sine_rom[74] = 8'd0;
    sine_rom[75] = 8'd0;
    sine_rom[76] = 8'd0;
    sine_rom[77] = 8'd1;
    sine_rom[78] = 8'd2;
    sine_rom[79] = 8'd4;
    sine_rom[80] = 8'd6;
    sine_rom[81] = 8'd9;
    sine_rom[82] = 8'd12;
    sine_rom[83] = 8'd16;
    sine_rom[84] = 8'd20;
    sine_rom[85] = 8'd24;
    sine_rom[86] = 8'd29;
    sine_rom[87] = 8'd34;
    sine_rom[88] = 8'd40;
    sine_rom[89] = 8'd46;
    sine_rom[90] = 8'd52;
    sine_rom[91] = 8'd59;
    sine_rom[92] = 8'd66;
    sine_rom[93] = 8'd73;
    sine_rom[94] = 8'd80;
    sine_rom[95] = 8'd88;
    sine_rom[96] = 8'd95;
    sine_rom[97] = 8'd103;
    sine_rom[98] = 8'd111;
    sine_rom[99] = 8'd119;
  end

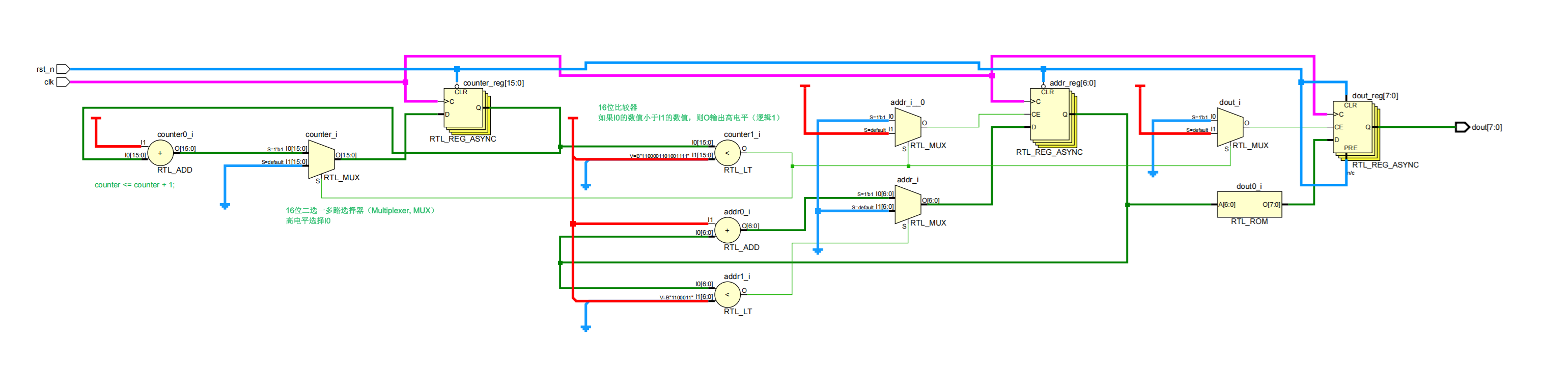

  always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
      counter <= 0;
      addr <= 0;
      dout <= 127;
    end else begin
      if (counter < STEP_MAX - 1) begin
        counter <= counter + 1;
      end else begin
        counter <= 0;
        if (addr < ROM_SIZE - 1) addr <= addr + 1;
        else addr <= 0;
        dout <= sine_rom[addr];
      end
    end
  end
endmodule

======

复制代码

// Encoding: GB2312
// sine_wave_tb.v

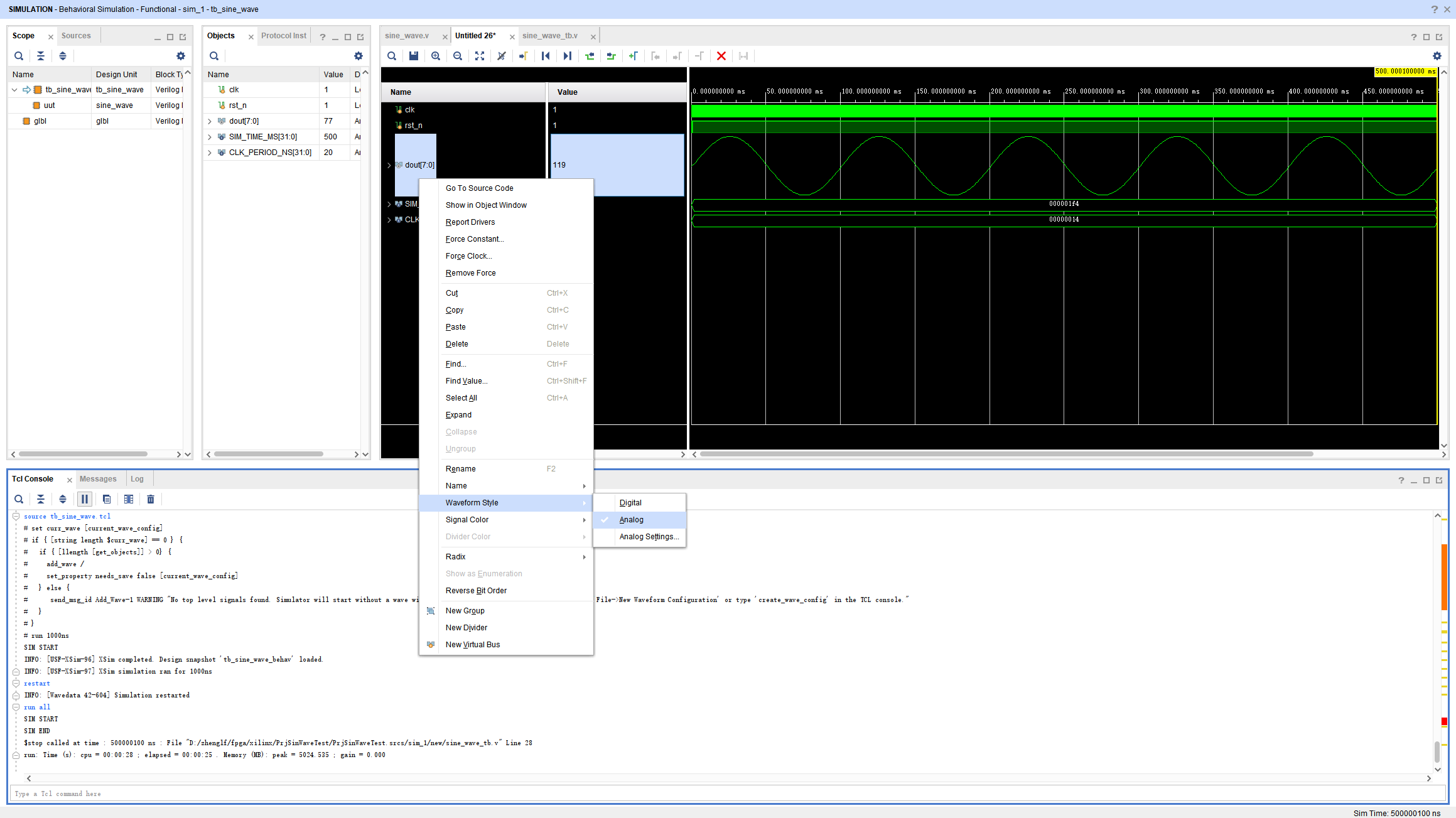

`timescale 1ns/1ps //时间单位1ns/时间精度1ps
module tb_sine_wave;
    parameter SIM_TIME_MS = 500;    // 定义仿真时间，单位毫秒（正弦波频率是10Hz，周期是0.1s，显示5个周期用时0.5s=500ms）
    parameter CLK_PERIOD_NS = 20;   // 定义时钟周期，单位纳秒

    reg clk = 0;
    reg rst_n = 0;
    wire [7:0] dout;

    sine_wave uut (
        .clk(clk),
        .rst_n(rst_n),
        .dout(dout)
    );

    // 使用参数生成时钟
    always #(CLK_PERIOD_NS/2) clk = ~clk;

    initial begin
        $display("SIM START");
        #100;
        rst_n = 1;
        // 使用参数控制仿真时间 (转换为ns)
        #(SIM_TIME_MS * 1_000_000);     //仿真时间到达500ms，仿真自动停止
        $display("SIM END");
        $stop;                          //仿真时间到达500ms，仿真自动停止
    end
endmodule

======

======

======
