鸿蒙开发：自定义一个圆形动画菜单

前言

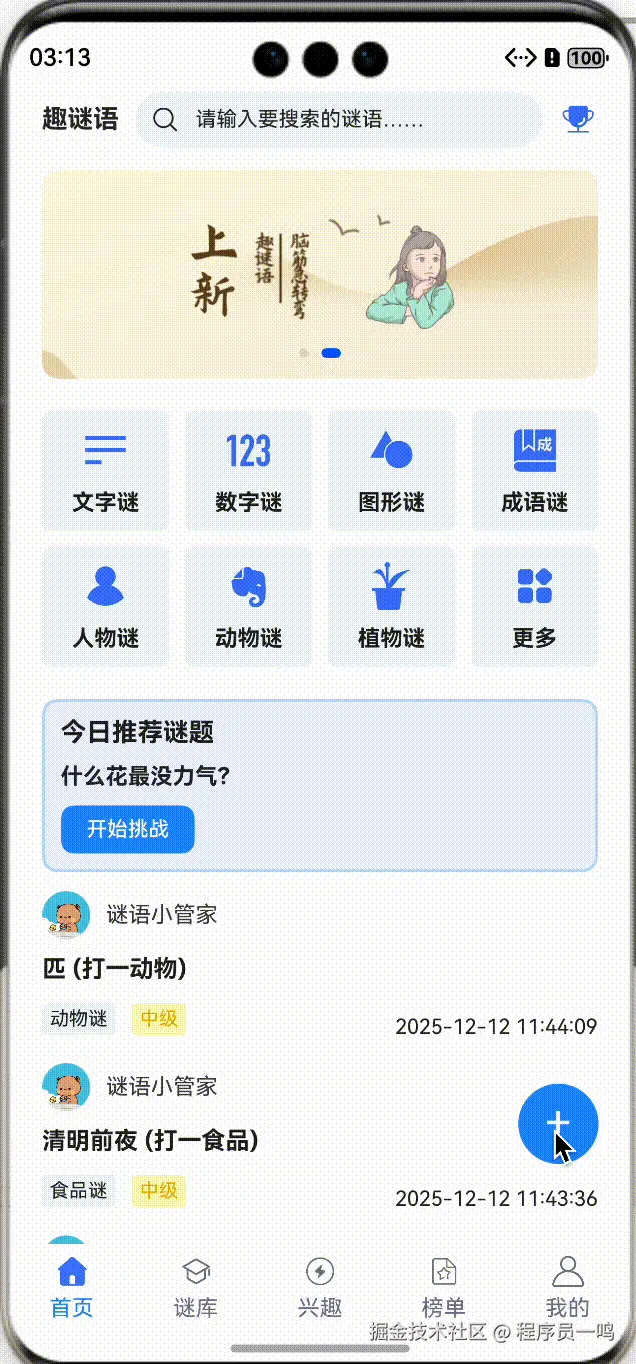

在最近上架的应用趣谜语中，有一个功能，点击悬浮菜单后，弹出子菜单，效果如下：

很简单的一个功能，也就是常见的卫星菜单功能，那么在鸿蒙开发中如何来实现呢？想必大家猜到了，也就是利用最简单的属性动画来实现。

最终实现效果

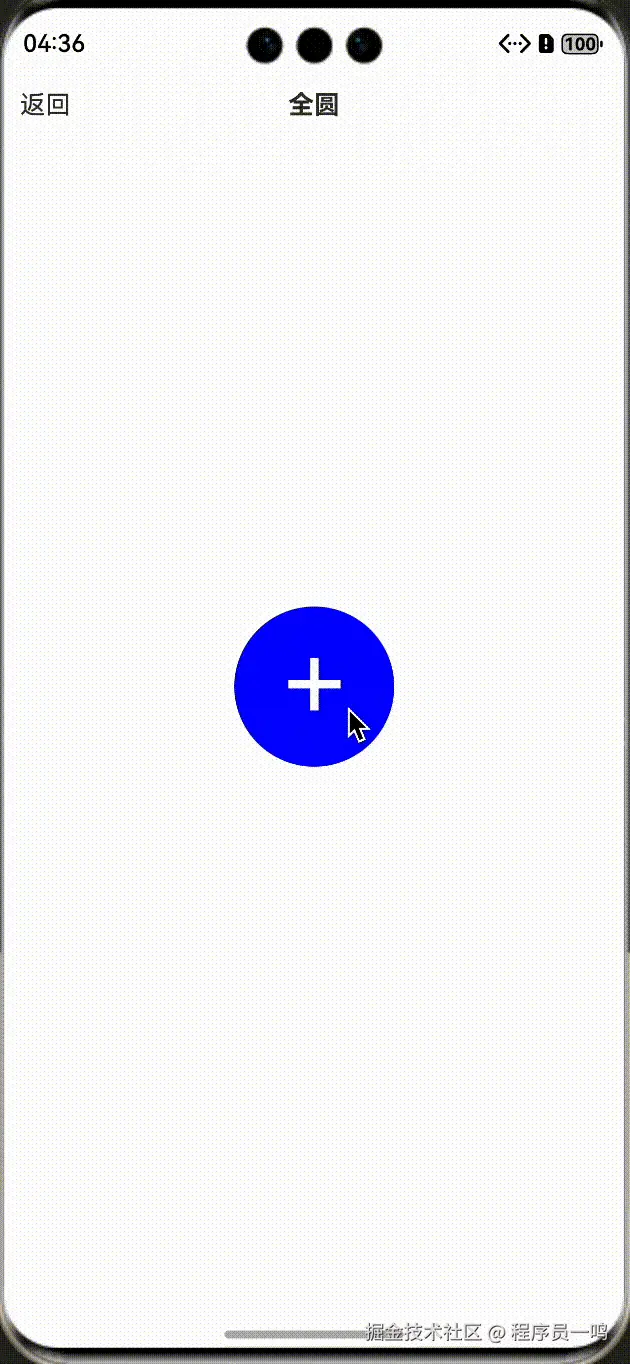

全圆效果

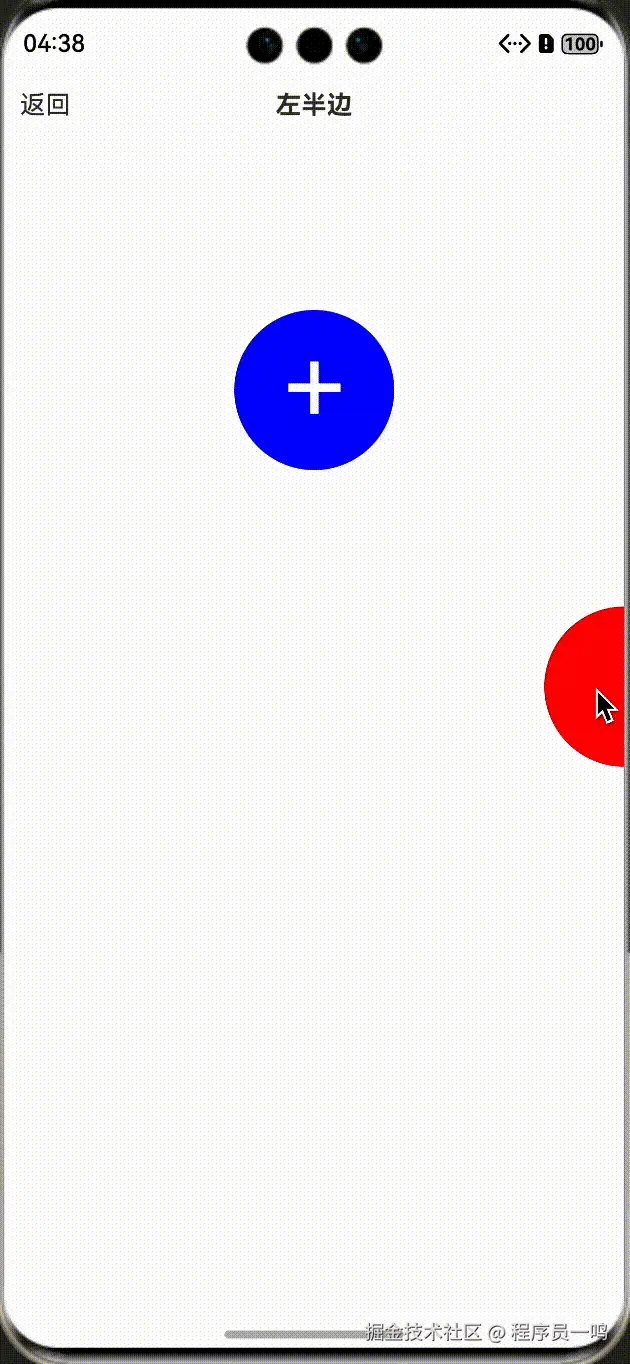

显示在左半边

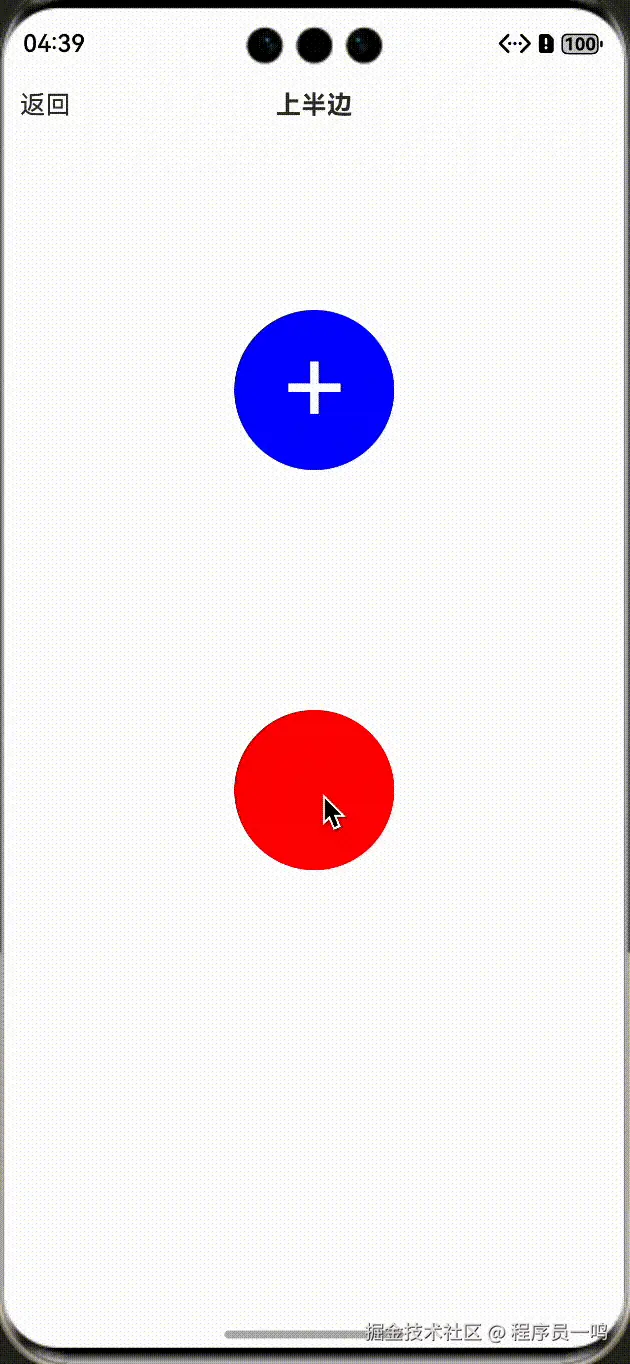

显示在上半边

当然了，效果展示可以支持8个方位，太多了，这里就不粘贴了，后续大家可以直接看相关Demo即可。

如何实现

原理很简单，默认情况下，所有的卫星菜单都是缩小为0，点击主菜单的时候，让卫星菜单在平移的时候，放大为1即可，唯独需要考虑的就是，卫星菜单的移动位置，需要按照圆的形式进行平移。

算法如下，起始角度和结束角度，可以控制卫星菜单的展示位置，radius半径可以确定卫星菜单和主菜单的距离，平移位置，由于是按圆的形式进行移动，所以，这里需要确认平移角度，利用Math.PI来实现。

TypeScript 复制代码

/**
 * 在圆的指定角度范围内均匀排列小球（修复全圆问题）
 * @param {number} centerX - 圆心X
 * @param {number} centerY - 圆心Y
 * @param {number} radius - 半径
 * @param {number} n - 小球数量
 * @param {number} startAngle - 起始角度（弧度）
 * @param {number} endAngle - 结束角度（弧度）
 * @param {boolean} isFullCircle - 是否是完整圆（特殊处理）
 * @returns {Array} 小球坐标数组
 */
function calculateArcPoints(centerX: number, centerY: number, radius: number, n: number, startAngle: number,
  endAngle: number, isFullCircle = false) {
  const points: ArcPoints[] = [];

  if (n <= 0) {
    return points;
  }

  // 确保角度范围正确
  let angleRange = endAngle - startAngle;
  if (angleRange < 0) {
    angleRange += 2 * Math.PI;
  }

  // 特殊处理：完整圆时，我们希望最后一个点不和第一个点重合
  // 因此角度间隔为 angleRange / n
  // 非完整圆时，角度间隔为 angleRange / (n - 1)
  const angleStep = isFullCircle
    ? angleRange / n
    : (n > 1 ? angleRange / (n - 1) : 0);

  for (let i = 0; i < n; i++) {
    const angle = startAngle + (angleStep * i);
    const x = centerX + radius * Math.cos(angle);
    const y = centerY + radius * Math.sin(angle);

    points.push(new ArcPoints(x, y));
  }

  return points;
}

class ArcPoints {
  x?: number
  y?: number

  constructor(x?: number, y?: number) {
    this.x = x
    this.y = y
  }
}

快速实现

目前我已经封装好了组件，也上传至了中心仓库中，大家如果想快速的实现，可以直接使用。

中心仓库地址：

ohpm.openharmony.cn/#/cn/detail...

依赖

方式一：在Terminal窗口中，执行如下命令安装三方包，DevEco Studio会自动在工程的oh-package.json5中自动添加三方包依赖。

建议：在使用的模块路径下进行执行命令。

TypeScript 复制代码

ohpm install @abner/circle_navigation

方式二：在模块的oh-package.json5中设置三方包依赖，配置示例如下：

TypeScript 复制代码

"dependencies": { "@abner/circle_navigation": "^1.0.1"}

代码使用

需要实现三个属性，parentLayout属性是，父布局，也就是触发的视图，childLayout是子布局，是圆形导航菜单，clickStatus是展示状态，当然了，也有默认的一套UI，如果符合，也可以直接使用默认的。

TypeScript 复制代码

CircleNavigation({
  clickStatus: this.clickStatus,
  parentLayout: () => {
    this.parentLayout()
  },
  childLayout: (position: number) => {
    this.childLayout(position)
  }
})

完整案例

TypeScript 复制代码

@Entry
  @ComponentV2
  struct FullPage {
    @Local clickStatus: boolean = false

    @Builder
    parentLayout() {
      Column() {

      }
      .width(100)
        .height(100)
        .borderRadius(100)
        .backgroundColor(Color.Blue)
        .onClick(() => {
          //点击
          this.clickStatus = !this.clickStatus
        })
    }

    @Builder
    childLayout(position: number) {
      Column() {
        Text((position + 1).toString())
          .fontColor(Color.White)
          .fontWeight(FontWeight.Bold)
      }
      .justifyContent(FlexAlign.Center)
        .width(50)
        .height(50)
        .borderRadius(50)
        .backgroundColor(Color.Blue)
    }

    build() {
      RelativeContainer() {
        ActionBar({ title: "全圆" })
          .alignRules({
            middle: { anchor: '__container__', align: HorizontalAlign.Center }
          })
        CircleNavigation({
          clickStatus: this.clickStatus,
          parentLayout: () => {
            this.parentLayout()
          },
          childLayout: (position: number) => {
            this.childLayout(position)
          }
        })
          .alignRules({
            center: { anchor: '__container__', align: VerticalAlign.Center },
            middle: { anchor: '__container__', align: HorizontalAlign.Center }
          })
      }
      .height('100%')
        .width('100%')
    }
  }

鸿蒙开发：自定义一个圆形动画菜单

前言

最终实现效果

全圆效果

显示在左半边

显示在上半边

如何实现

快速实现

依赖

代码使用

完整案例

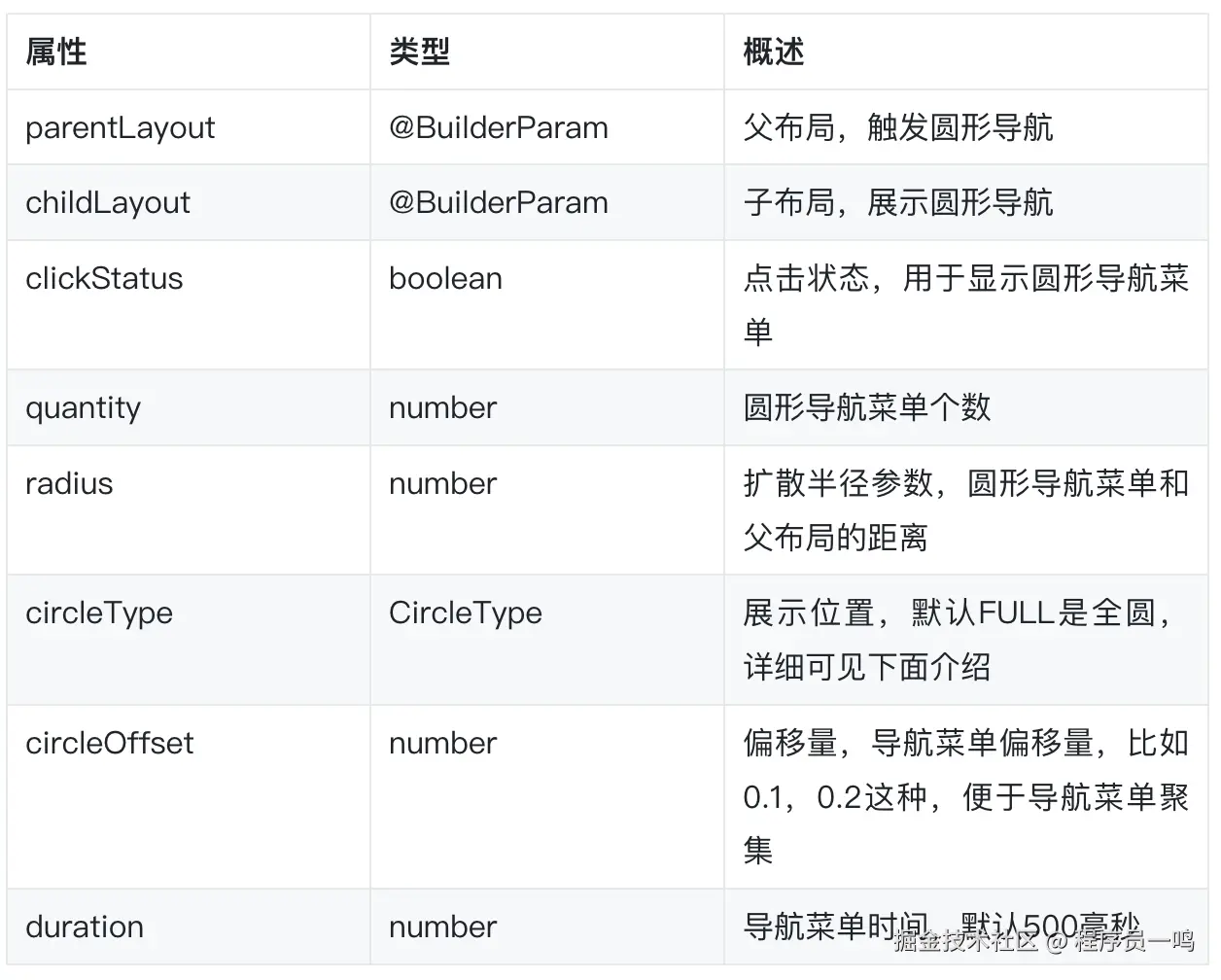

相关属性

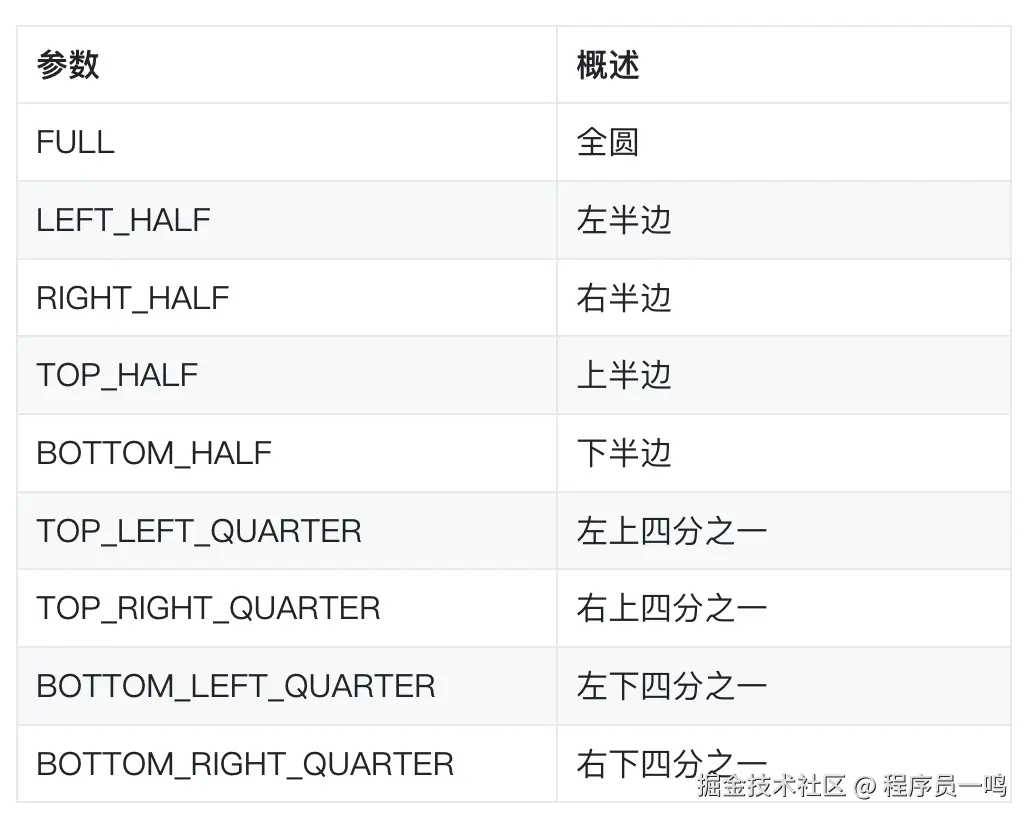

CircleType
