相机触发脉冲计数器是一种基于外部脉冲信号（如来自编码器或传感器）的触发模式，用于在特定脉冲数量到达时启动相机图像采集。这种模式通过计数器模块累积输入脉冲，并在达到预设阈值时生成触发信号，实现精确的定时或等距采样。
工作原理与核心机制
脉冲计数与触发逻辑：计数器模块持续监测指定输入线（如Line0）的脉冲信号，根据配置的触发事件（如上升沿、下降沿或电平变化）进行计数。当累积脉冲数达到Counter Duration设定值时，触发相机曝光或图像捕获；计数过程可由Counter Reset信号复位，确保周期性同步。
关键参数配置：包括计数器选择（如Counter 0或Counter 1）、事件源（如编码器输出）、触发激活条件（如Level High）、计数延迟（Counter Delay）和持续值（Counter Duration）。例如，在Blackfly S相机中，通过SpinView软件设置计数器参数，可生成PWM信号或实现脉冲计数触发。
应用场景与优势
等距采样与运动物体检测：适用于旋转体表面检测（如螺旋线扫描）或传送带定点抓拍。例如，编码器每转特定脉冲数（如750个脉冲对应皮带移动750mm）触发一次拍照，确保图像采集间距均匀。
高精度同步与效率提升：在晶圆扫描等场景中，通过脉冲计数器与PLC或视觉控制器协同，实现相机与运动系统的精确同步，减少图像丢失并提高扫描效率。

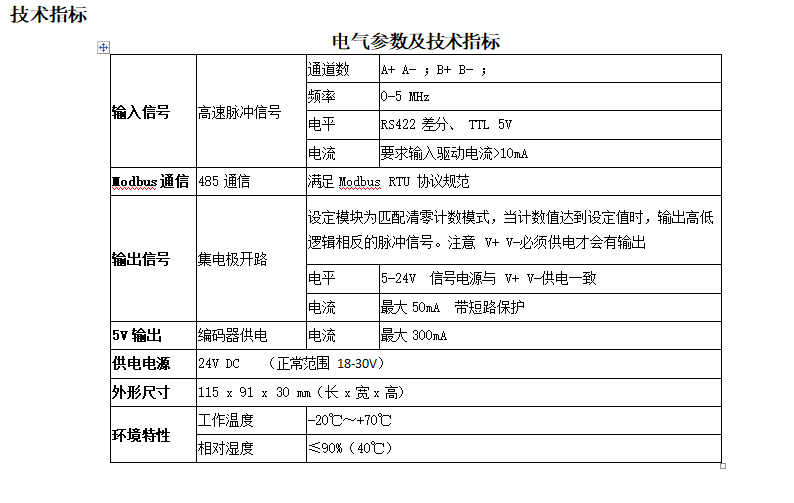

1） 高速计数器可以对高速脉冲进行计数，计数结果可以通过 RS485 方式对外输出，满足 Modbus RTU 协议规范，最高支持对 5Mhz 的高速脉冲进行计数，在配置为 AB 正交模式统计高速脉冲时，即一个完整 AB 周期计数 4 次，相当于经过 4 倍频，也就是实际最高可以支持 20MHz 的高速脉冲。
2） 高速计数器可以配置匹配触发模式，在脉冲达到设定的计数值时，送出一个触发信号（触发信号脉宽可以支持到微秒级），实现自动控制高速工业相机拍照的需求。
应用场景

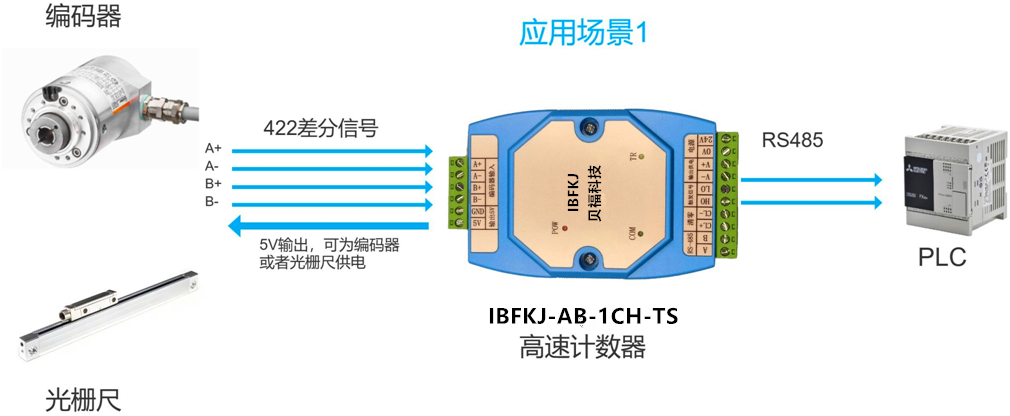

1） 应用场景 1：PLC 需要读取光栅尺或编码器的位置，但是 PLC 的计数器频率一般低于 100K，如果使用高分辨率的光栅尺或编码器时可能超出 PLC 计数上限频率，此时通过IBFKJ-AB-1CH-TS可以完成高速脉冲计数，并通过 RS485的方式把数据反馈给 PLC。

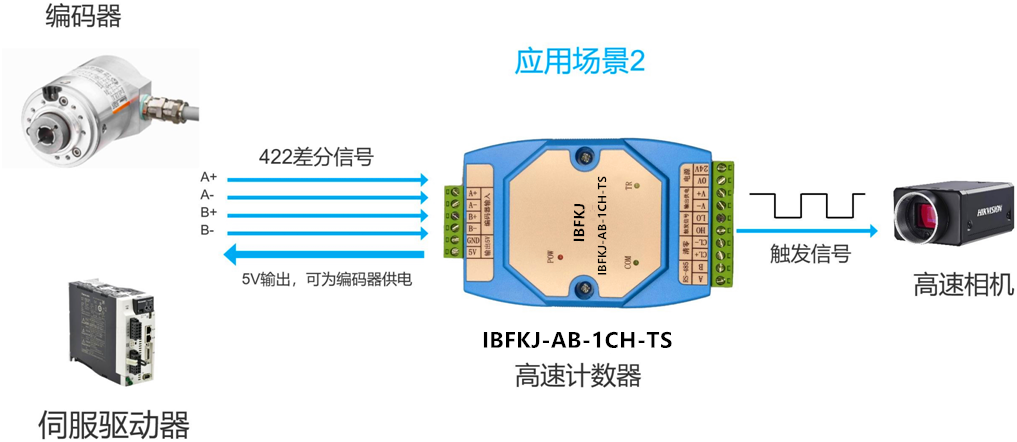

2） 应用场景 2：触发高速相机拍照。
