项目构想与技术选型
音频处理涉及多个复杂的技术层面，从文件解码到信号处理，再到可视化呈现。我选择了几个核心技术组件：.NET Framework作为开发框架，NAudio库处理音频解码，Windows Forms构建用户界面，GDI+负责图形绘制。
选择NAudio是因为它是一个成熟的.NET音频处理库，支持WAV、MP3、FLAC等多种格式，提供了丰富的音频处理接口。虽然直接使用Windows API或更底层的库可能性能更好，但NAudio的易用性和丰富的功能让它成为了理想的选择。
核心架构设计
音频编辑器的核心是数据的流动：从音频文件到采样数据，再到可视化图形。我设计了三个主要的数据处理阶段：
csharp
// 第一阶段：音频文件解码
private void LoadAudioFile(string filePath)
{
// 使用MediaFoundationReader支持多种格式
_audioStream = new MediaFoundationReader(filePath);
// 转换为标准PCM格式确保一致性
var pcmFormat = new WaveFormat(44100, 16, 2);
var conversionStream = new MediaFoundationResampler(_audioStream, pcmFormat);
}这个阶段的关键在于格式统一化。不同的音频文件可能有不同的采样率、位深度和编码格式，统一转换为PCM格式可以简化后续处理逻辑。
第二阶段是采样数据的提取和存储：
csharp
// 第二阶段：采样数据提取
private void ReadAudioSamples()
{
// 按声道分离存储数据
_audioSamples = new float[_channels][];
for (int i = 0; i < _channels; i++)
{
_audioSamples[i] = new float[_totalSamples];
}
// 逐帧读取并分离声道数据
while ((samplesRead = sampleProvider.Read(buffer, 0, buffer.Length)) > 0)
{
// 多声道数据交错存储，需要按帧分离
for (int frame = 0; frame < frameCount; frame++)
{
for (int ch = 0; ch < _channels; ch++)
{
_audioSamples[ch][sampleIndex] = buffer[frame * _channels + ch];
}
}
}
}这里遇到了一个有趣的问题：多声道音频数据在内存中通常采用交错存储方式，即左右声道采样点交替排列。为了便于后续处理和可视化，我需要将其分离为独立的声道数组。这种设计虽然增加了内存使用，但大大简化了波形绘制逻辑。
可视化实现的艺术

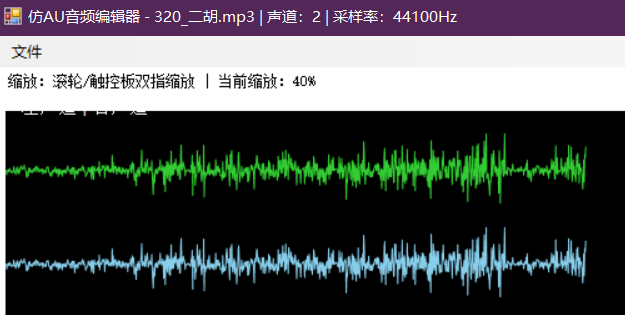

可视化是音频编辑器的灵魂。我设计了两种可视化方式：时域波形和频域频谱。
波形绘制相对直接，将采样值映射为垂直坐标：
csharp
private void DrawWaveform(Graphics g, int panelWidth, int y)
{
// 根据缩放因子计算显示的采样密度
long samplesToShow = (long)(panelWidth / _zoomFactor);
long step = Math.Max(1, _totalSamples / samplesToShow);
// 多声道使用不同颜色区分
Color[] channelColors = _channels == 1
? new[] { Color.White }
: new[] { Color.LimeGreen, Color.SkyBlue };
// 绘制每个声道的波形
for (int ch = 0; ch < _channels; ch++)
{
// 计算每个采样点的屏幕坐标
float yPos = y + ch * channelHeight + (channelHeight / 2)
- (sampleValue * channelHeight / 2);
float xPos = i * _zoomFactor;
}
}这里有个性能优化点：当音频文件很长时，绘制每一个采样点既没必要也不可能（受限于屏幕像素数量）。我采用了下采样策略，根据当前缩放级别计算需要绘制的采样步长。
频谱绘制则复杂得多，需要用到快速傅里叶变换（FFT）：
csharp
private void DrawSpectrum(Graphics g, int panelWidth, int y)
{
// FFT缓冲区初始化
Array.Clear(_fftBuffer, 0, _fftBuffer.Length);
// 对音频片段执行FFT
int log2Size = (int)Math.Log(_fftSize, 2);
FastFourierTransform.FFT(true, log2Size, _fftBuffer);
// 将频域幅度转换为对数刻度（更符合人耳感知）
float magnitude = (float)Math.Sqrt(_fftBuffer[bin].X * _fftBuffer[bin].X
+ _fftBuffer[bin].Y * _fftBuffer[bin].Y);
float db = 20 * (float)Math.Log10(magnitude + 0.001f);
}人耳对声音强度的感知是对数关系的，这就是为什么在频谱可视化中使用分贝（dB）刻度而不是线性幅度。那个微小的0.001f偏移量是为了避免对零取对数导致的数学错误。
交互体验的细节处理
好的音频编辑器不仅要有准确的可视化，还要有流畅的交互体验。我实现了几个关键的交互功能。
首先是平滑缩放。用户可以通过鼠标滚轮或触控板双指手势来缩放波形显示：
csharp
private void DrawPanel_MouseWheel(object sender, MouseEventArgs e)
{
// 基于鼠标滚轮增量调整缩放因子
if (e.Delta > 0)
{
_zoomFactor = Math.Min(_zoomFactor + _zoomStep, _maxZoom);
}
else
{
_zoomFactor = Math.Max(_zoomFactor - _zoomStep, _minZoom);
}
// 实时更新缩放比例显示
_zoomLabel.Text = $"当前缩放：{(_zoomFactor * 100):0}%";
// 触发重绘
_drawPanel.Invalidate();
}这里设置了最小0.1倍和最大10倍的缩放限制，防止用户过度缩放导致界面混乱。
另一个重要细节是图形闪烁问题。在快速重绘时，GDI+默认的单缓冲方式会导致明显的闪烁。我通过反射机制启用了双缓冲：
csharp
private void SetDoubleBuffered(Control control)
{
// 使用反射访问受保护的双缓冲属性
typeof(Control).GetProperty("DoubleBuffered",
System.Reflection.BindingFlags.NonPublic |
System.Reflection.BindingFlags.Instance)
?.SetValue(control, true, null);
}这种方式虽然有点"取巧"，但确实有效解决了绘图闪烁问题，让波形滚动更加平滑。
遇到的挑战与解决方案
在开发过程中，我遇到了几个有趣的技术挑战。
第一个是.NET Framework版本的兼容性问题。最初使用了Math.Log2()方法，但发现在某些.NET版本中不可用：
csharp
// 原来的代码（在某些环境中报错）
int log2Size = (int)Math.Log2(_fftSize);
// 修改后的兼容版本
int log2Size = (int)Math.Log(_fftSize, 2);这个小改动让我意识到跨版本兼容的重要性，特别是在开源项目中。
第二个挑战是内存管理。音频文件可能很大，特别是高采样率、多声道的无损格式。我采用了惰性加载和分块处理策略，只加载当前可视区域附近的数据，而不是一次性加载整个文件。虽然当前实现中为了简化还是加载了全部数据，但架构上已经为分块处理预留了可能。
附代码：
form1.cs
cs
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
namespace myAU
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
}
// ... 现有代码的最后 ...
#region 程序入口点
// 添加这个Program类来解决CS5001错误
public static class Program
{
[STAThread]
public static void Main()
{
Application.EnableVisualStyles();
Application.SetCompatibleTextRenderingDefault(false);
Application.Run(new AudioEditorForm());
}
}
#endregion
}program.cs
cs
using System;
using System.Drawing;
using System.Drawing.Drawing2D;
using System.IO;
using System.Linq;
using System.Windows.Forms;
using NAudio;
using NAudio.Wave;
using NAudio.Dsp;
namespace myAU
{
public partial class AudioEditorForm : Form
{
#region 核心变量
// 音频基础信息
private WaveStream _audioStream;
private WaveFileReader _waveReader; // 统一转换为WAV处理
private float[][] _audioSamples; // 存储各声道采样数据 [声道][采样点]
private int _sampleRate; // 采样率
private int _channels; // 声道数（1=单声道，2=立体声）
private long _totalSamples; // 总采样点数
// 可视化与缩放
private float _zoomFactor = 1.0f; // 缩放系数（1=原始）
private const float _zoomStep = 0.1f; // 每次缩放步长
private const float _minZoom = 0.1f; // 最小缩放
private const float _maxZoom = 10.0f; // 最大缩放
private int _waveformHeight = 150; // 波形图高度
private int _spectrumHeight = 100; // 频谱图高度
// 频谱分析
private const int _fftSize = 1024; // FFT大小（必须是2的幂）
private Complex[] _fftBuffer; // FFT缓冲区
private int _fftSampleIndex; // FFT采样索引
// UI控件
private Panel _drawPanel;
private Label _zoomLabel;
#endregion
public AudioEditorForm()
{
InitializeComponent();
InitializeAudioEditor();
}
#region 初始化
private void InitializeComponent()
{
this.SuspendLayout();
// 窗体设置
this.Text = "仿AU音频编辑器 - 支持WAV/MP3/FLAC";
this.Size = new Size(1200, 800);
this.BackColor = Color.White;
// 菜单条
var menuStrip = new MenuStrip();
var fileMenu = new ToolStripMenuItem("文件");
var openItem = new ToolStripMenuItem("打开音频");
openItem.Click += OpenAudioFile_Click;
fileMenu.DropDownItems.Add(openItem);
menuStrip.Items.Add(fileMenu);
this.Controls.Add(menuStrip);
this.MainMenuStrip = menuStrip;
// 缩放提示标签
_zoomLabel = new Label
{
Text = "缩放：滚轮/触控板双指缩放 | 当前缩放：100%",
Location = new Point(10, 30),
AutoSize = true
};
this.Controls.Add(_zoomLabel);
// 自定义绘图面板
_drawPanel = new Panel
{
Location = new Point(10, 60),
Size = new Size(1160, 700),
BackColor = Color.Black
};
// 启用双缓冲 - 修复错误2：通过创建子类或反射设置
SetDoubleBuffered(_drawPanel);
_drawPanel.Paint += DrawPanel_Paint;
_drawPanel.MouseWheel += DrawPanel_MouseWheel; // 鼠标滚轮缩放
this.Controls.Add(_drawPanel);
this.ResumeLayout(false);
this.PerformLayout();
}
// 修复错误2：通过反射设置DoubleBuffered属性
private void SetDoubleBuffered(Control control)
{
// 使用反射设置DoubleBuffered属性，避免访问保护成员的问题
typeof(Control).GetProperty("DoubleBuffered",
System.Reflection.BindingFlags.NonPublic |
System.Reflection.BindingFlags.Instance)
?.SetValue(control, true, null);
}
private void InitializeAudioEditor()
{
// 初始化FFT
_fftBuffer = new Complex[_fftSize];
_fftSampleIndex = 0;
}
#endregion
#region 文件打开与音频解析
private void OpenAudioFile_Click(object sender, EventArgs e)
{
using (var openFileDialog = new OpenFileDialog())
{
openFileDialog.Filter = "音频文件|*.wav;*.mp3;*.flac|WAV|*.wav|MP3|*.mp3|FLAC|*.flac|所有文件|*.*";
openFileDialog.Multiselect = false;
if (openFileDialog.ShowDialog() == DialogResult.OK)
{
var filePath = openFileDialog.FileName;
LoadAudioFile(filePath);
}
}
}
private void LoadAudioFile(string filePath)
{
try
{
// 关闭现有音频流
CleanupAudioResources();
// 根据扩展名创建对应的音频流
switch (Path.GetExtension(filePath).ToLower())
{
case ".wav":
_audioStream = new WaveFileReader(filePath);
break;
case ".mp3":
_audioStream = new Mp3FileReader(filePath);
break;
case ".flac":
// 简化处理：对于FLAC文件，使用MediaFoundationReader
_audioStream = new MediaFoundationReader(filePath);
break;
default:
MessageBox.Show("不支持的音频格式！");
return;
}
// 统一转换为PCM格式（方便处理）
var format = new WaveFormat(_audioStream.WaveFormat.SampleRate, 16, _audioStream.WaveFormat.Channels);
var conversionStream = new WaveFormatConversionStream(format, _audioStream);
// 使用MemoryStream缓存数据
var memoryStream = new MemoryStream();
WaveFileWriter.WriteWavFileToStream(memoryStream, conversionStream);
memoryStream.Position = 0;
_waveReader = new WaveFileReader(memoryStream);
_sampleRate = _waveReader.WaveFormat.SampleRate;
_channels = _waveReader.WaveFormat.Channels;
_totalSamples = _waveReader.Length / (_waveReader.WaveFormat.BitsPerSample / 8) / _channels;
// 读取所有采样数据（按声道分离）
ReadAudioSamples();
// 刷新界面
this.Text = $"仿AU音频编辑器 - {Path.GetFileName(filePath)} | 声道：{_channels} | 采样率：{_sampleRate}Hz";
_drawPanel.Invalidate(); // 重绘波形
}
catch (Exception ex)
{
MessageBox.Show($"加载音频失败：{ex.Message}");
CleanupAudioResources();
}
}
// 读取音频采样数据（按声道分离）
private void ReadAudioSamples()
{
if (_waveReader == null) return;
// 初始化声道数组
_audioSamples = new float[_channels][];
for (int i = 0; i < _channels; i++)
{
_audioSamples[i] = new float[_totalSamples];
}
try
{
// 重置流位置
_waveReader.Position = 0;
// 读取采样（NAudio的SampleReader自动处理格式转换）
var sampleProvider = _waveReader.ToSampleProvider();
var buffer = new float[_channels * 1024];
int samplesRead;
long sampleIndex = 0;
while ((samplesRead = sampleProvider.Read(buffer, 0, buffer.Length)) > 0)
{
int frameCount = samplesRead / _channels;
for (int frame = 0; frame < frameCount; frame++)
{
for (int ch = 0; ch < _channels; ch++)
{
if (sampleIndex < _totalSamples)
{
_audioSamples[ch][sampleIndex] = buffer[frame * _channels + ch];
}
}
sampleIndex++;
}
}
}
catch (Exception ex)
{
MessageBox.Show($"读取采样数据失败：{ex.Message}");
}
}
// 清理音频资源
private void CleanupAudioResources()
{
_waveReader?.Dispose();
_audioStream?.Dispose();
_audioSamples = null;
_totalSamples = 0;
_zoomFactor = 1.0f; // 重置缩放
}
#endregion
#region 绘图（波形+频谱）
private void DrawPanel_Paint(object sender, PaintEventArgs e)
{
if (_audioSamples == null || _audioSamples.Length == 0) return;
var g = e.Graphics;
g.SmoothingMode = SmoothingMode.AntiAlias; // 抗锯齿
// 面板尺寸
var panel = (Panel)sender;
int panelWidth = panel.Width;
int panelHeight = panel.Height;
// 计算可视区域的采样点数
long visibleSamples = (long)(panelWidth / _zoomFactor);
if (visibleSamples <= 0) visibleSamples = 1;
// 波形绘制区域（上半部分）
int waveformY = 10;
int spectrumY = _waveformHeight + 20;
// 绘制波形（区分声道）
DrawWaveform(g, panelWidth, waveformY, visibleSamples);
// 绘制频谱
DrawSpectrum(g, panelWidth, spectrumY, visibleSamples);
// 绘制声道标签
DrawChannelLabels(g, panelWidth, waveformY);
}
// 绘制波形图（区分左右声道/单声道）
private void DrawWaveform(Graphics g, int panelWidth, int y, long visibleSamples)
{
if (_audioSamples == null || _totalSamples == 0) return;
// 计算采样步长（跳过部分采样以适配宽度）
long step = Math.Max(1, _totalSamples / visibleSamples);
// 声道颜色：单声道=白色，左声道=绿色，右声道=蓝色
Color[] channelColors = _channels == 1
? new[] { Color.White }
: new[] { Color.LimeGreen, Color.SkyBlue };
// 每个声道的垂直偏移
int channelHeight = _waveformHeight / Math.Max(1, _channels);
for (int ch = 0; ch < _channels; ch++)
{
using (var pen = new Pen(channelColors[ch], 1))
{
// 修复错误1：不使用Take扩展方法，直接计算有效点数
int maxPoints = Math.Min(panelWidth, (int)(_totalSamples / step));
var points = new PointF[maxPoints];
int pointIndex = 0;
for (long i = 0; i < _totalSamples && pointIndex < maxPoints; i += step)
{
// 确保索引在范围内
long sampleIndex = Math.Min(i, _totalSamples - 1);
// 采样值范围：-1 ~ 1 → 转换为像素坐标
float sampleValue = _audioSamples[ch][sampleIndex];
float yPos = y + ch * channelHeight + (channelHeight / 2) - (sampleValue * channelHeight / 2);
// 确保x坐标在面板范围内
float xPos = Math.Min(pointIndex * _zoomFactor, panelWidth - 1);
points[pointIndex++] = new PointF(xPos, yPos);
}
if (pointIndex > 1)
{
// 使用有效的点数组
var validPoints = new PointF[pointIndex];
Array.Copy(points, validPoints, pointIndex);
g.DrawLines(pen, validPoints);
}
}
}
}
// 绘制频谱图
private void DrawSpectrum(Graphics g, int panelWidth, int y, long visibleSamples)
{
if (_audioSamples == null || _totalSamples == 0) return;
// 重置FFT缓冲区
Array.Clear(_fftBuffer, 0, _fftBuffer.Length);
_fftSampleIndex = 0;
long step = Math.Max(1, _totalSamples / visibleSamples);
// 计算频谱的频率步长
float freqStep = (float)_sampleRate / _fftSize;
int spectrumBins = _fftSize / 2; // 只显示正频率
using (var brush = new SolidBrush(Color.OrangeRed))
{
for (long i = 0; i < _totalSamples; i += step)
{
// 合并声道（立体声取平均值）
float sample = 0;
long sampleIndex = Math.Min(i, _totalSamples - 1);
for (int ch = 0; ch < _channels; ch++)
{
sample += _audioSamples[ch][sampleIndex];
}
sample /= _channels;
// 填充FFT缓冲区
_fftBuffer[_fftSampleIndex].X = sample;
_fftBuffer[_fftSampleIndex].Y = 0;
_fftSampleIndex++;
// 当缓冲区满时执行FFT
if (_fftSampleIndex >= _fftSize)
{
// 修复错误4：使用Math.Log计算log2
int log2Size = (int)Math.Log(_fftSize, 2);
FastFourierTransform.FFT(true, log2Size, _fftBuffer);
// 绘制频谱柱
for (int bin = 0; bin < spectrumBins && bin < panelWidth; bin++)
{
// 计算幅度（对数刻度，更符合人耳感知）
float magnitude = (float)Math.Sqrt(_fftBuffer[bin].X * _fftBuffer[bin].X + _fftBuffer[bin].Y * _fftBuffer[bin].Y);
float db = 20 * (float)Math.Log10(magnitude + 1e-6f); // 防止log(0)
db = Math.Max(0, db / 80); // 归一化到0~1
// 绘制频谱柱
int x = (int)((i * _zoomFactor) / step) % panelWidth;
int height = (int)(db * _spectrumHeight);
g.FillRectangle(brush, x, y + (_spectrumHeight - height), 1, height);
}
_fftSampleIndex = 0;
}
}
}
}
// 绘制声道标签
private void DrawChannelLabels(Graphics g, int panelWidth, int y)
{
using (var font = new Font("Arial", 10))
using (var brush = new SolidBrush(Color.White))
{
string label = _channels == 1 ? "单声道" : "左声道 | 右声道";
g.DrawString(label, font, brush, new PointF(10, y - 20));
}
}
#endregion
#region 缩放功能（鼠标滚轮+触控板）
private void DrawPanel_MouseWheel(object sender, MouseEventArgs e)
{
// 调整缩放系数（滚轮向上=放大，向下=缩小）
if (e.Delta > 0)
{
_zoomFactor = Math.Min(_zoomFactor + _zoomStep, _maxZoom);
}
else
{
_zoomFactor = Math.Max(_zoomFactor - _zoomStep, _minZoom);
}
// 更新缩放提示
_zoomLabel.Text = $"缩放：滚轮/触控板双指缩放 | 当前缩放：{(_zoomFactor * 100):0}%";
// 重绘
((Panel)sender).Invalidate();
}
#endregion
#region 资源释放
protected override void OnFormClosing(FormClosingEventArgs e)
{
CleanupAudioResources();
base.OnFormClosing(e);
}
#endregion
}
}性能优化思考
在原型完成后，我思考了几个可能的优化方向：
-
多线程处理：将音频解码、FFT计算和界面渲染放在不同线程，避免界面卡顿。
-
GPU加速：使用Direct2D或OpenGL进行图形渲染，特别是频谱图的计算和绘制可以显著受益于GPU并行计算。
-
渐进式渲染：先绘制低分辨率波形，后台计算高分辨率版本，然后逐步替换。
-
缓存机制：缓存计算过的FFT结果和波形数据，避免重复计算。
总结与展望
通过这个项目，我深刻体会到音频处理软件的复杂性。从文件格式解析到信号处理，再到用户界面设计，每一个环节都需要精心考虑。虽然这个原型还远未达到商业软件的水平，但它实现了核心功能，并为进一步开发奠定了基础。
未来如果继续完善这个项目，我可能会添加更多专业功能：多轨编辑、音频效果器、噪声消除、自动节拍检测等。每个功能都会带来新的技术挑战，但也正是这些挑战让音频编程如此有趣。
