作为一名FPGA学习者,我还是非常想学会如何设计FPGA 电路板的，之前都是写功能代码，还没去了解过FPGA电路板应该怎么去设计和制作，因此想慢慢记录这个学习过程，本文以XC7KCT为例。
1.引脚信息下载
在xilinx FPGA官网的"资源与支持"中点击"封装管脚分配文件"，进入到"Package Files Portal"界面，然后选择对应的器件，如Kintex 7 FPGA Package Device Pinout Files，然后下载对应芯片的管教分配文件。
流程如下：

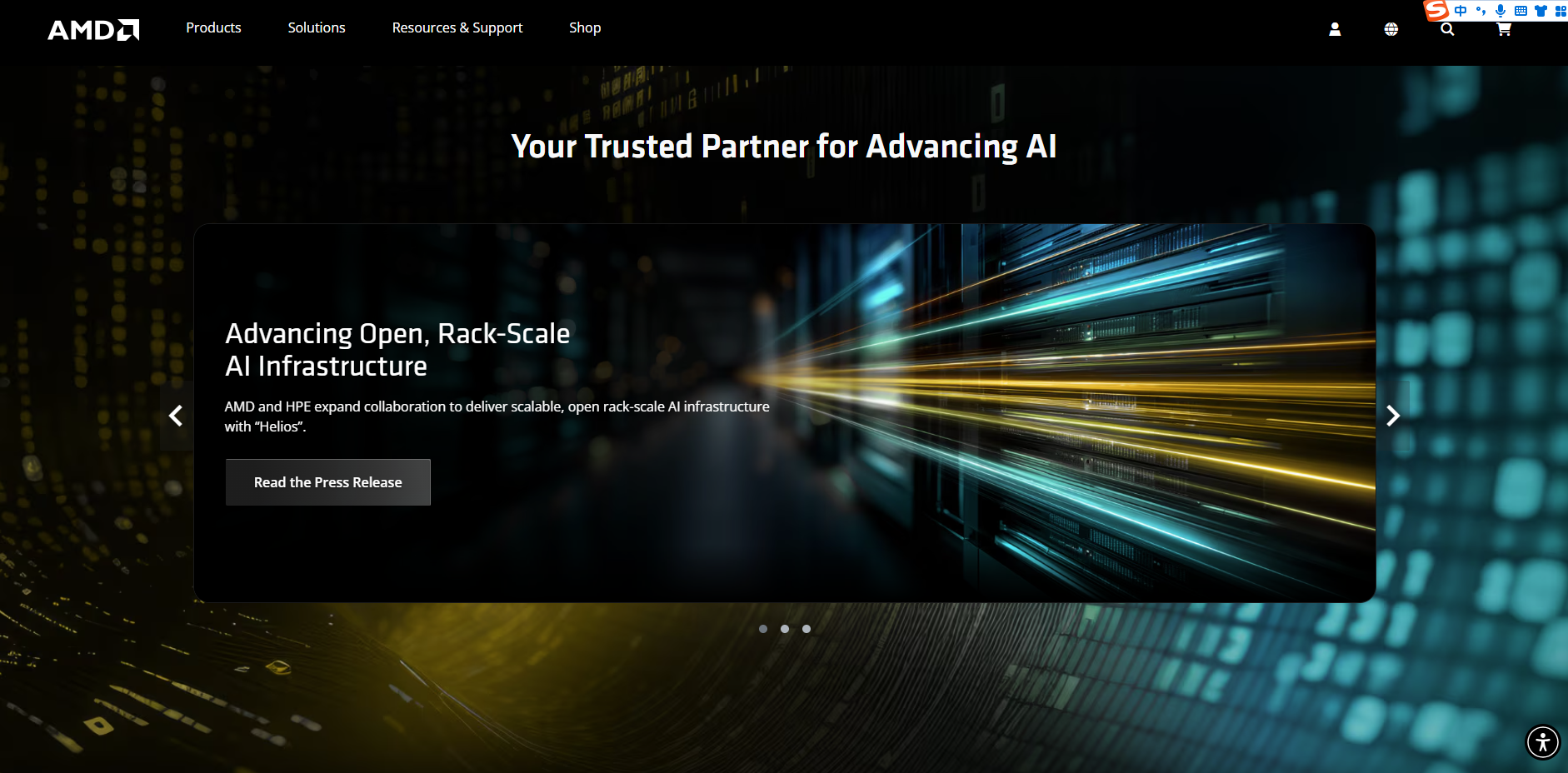

（1）进入官网（AMD ׀ together we advance_AI）

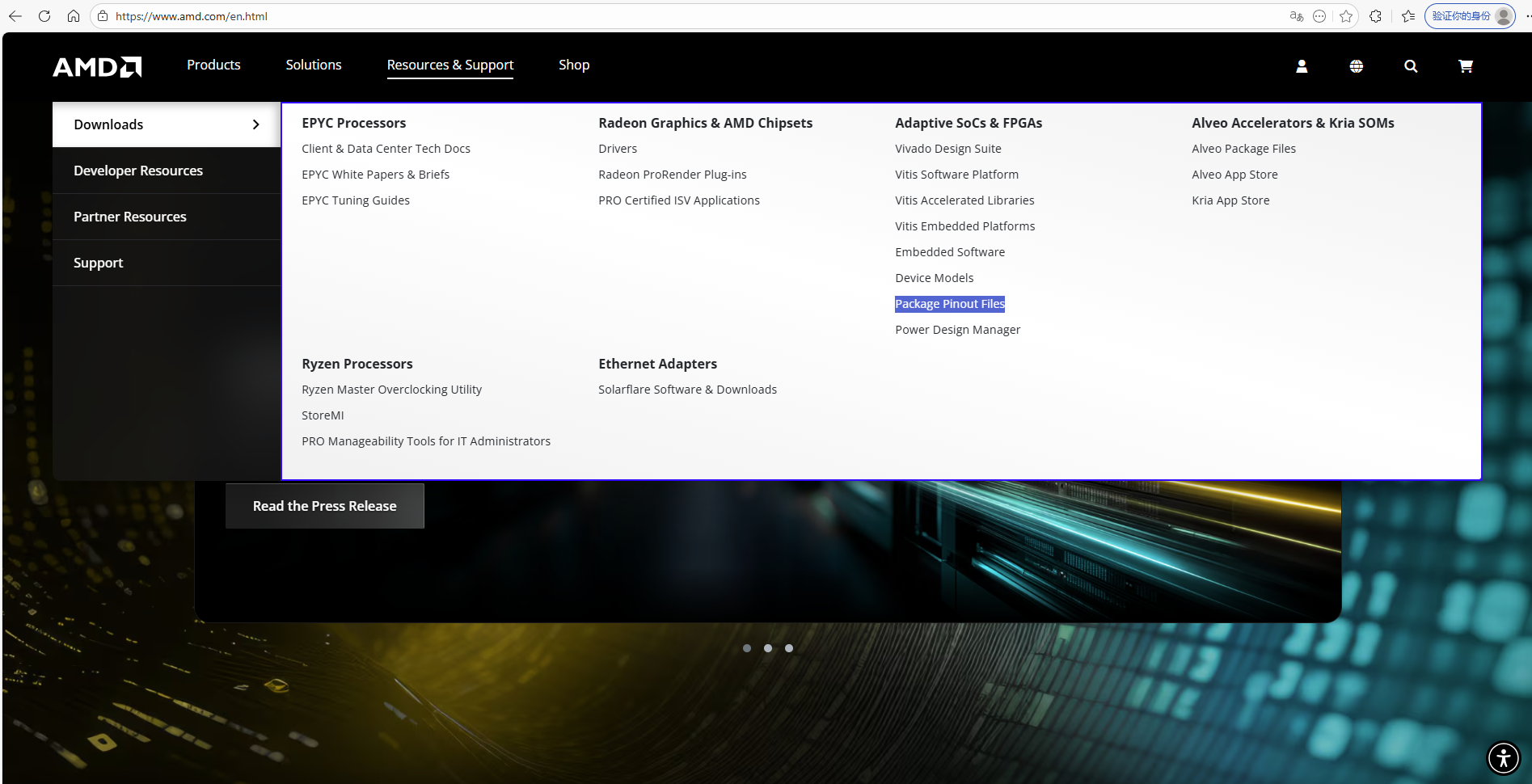

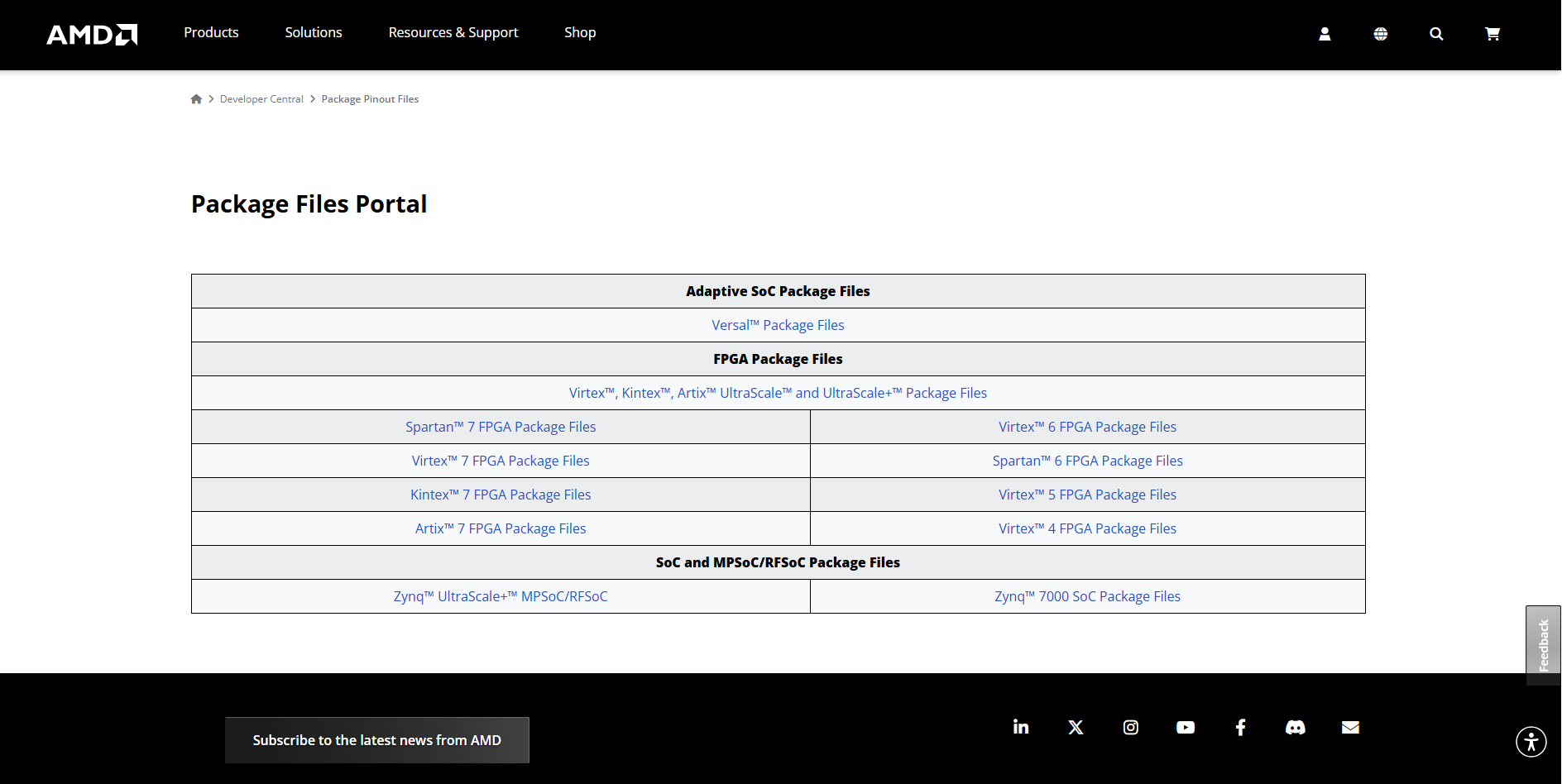

（2）选择"封装管脚分配文件"（Package Pinout Files）：
（3）选择Kintex™ 7 FPGA Package Files：（该界面的链接：Package Pinout Files）

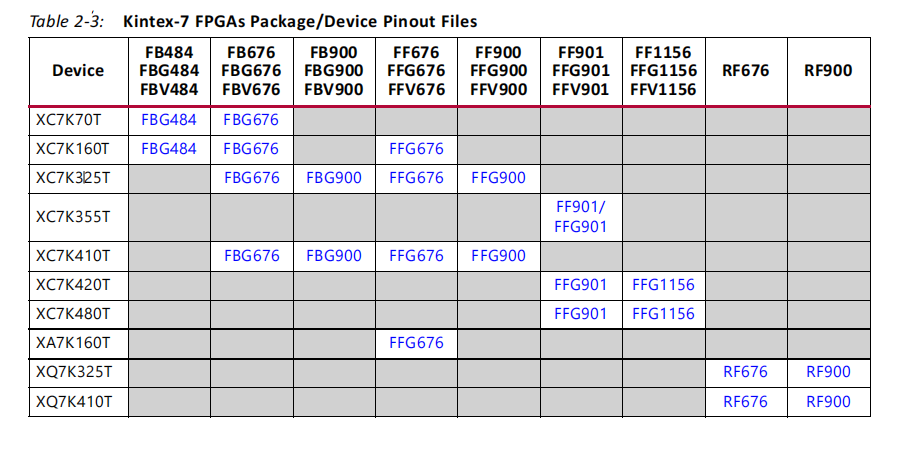

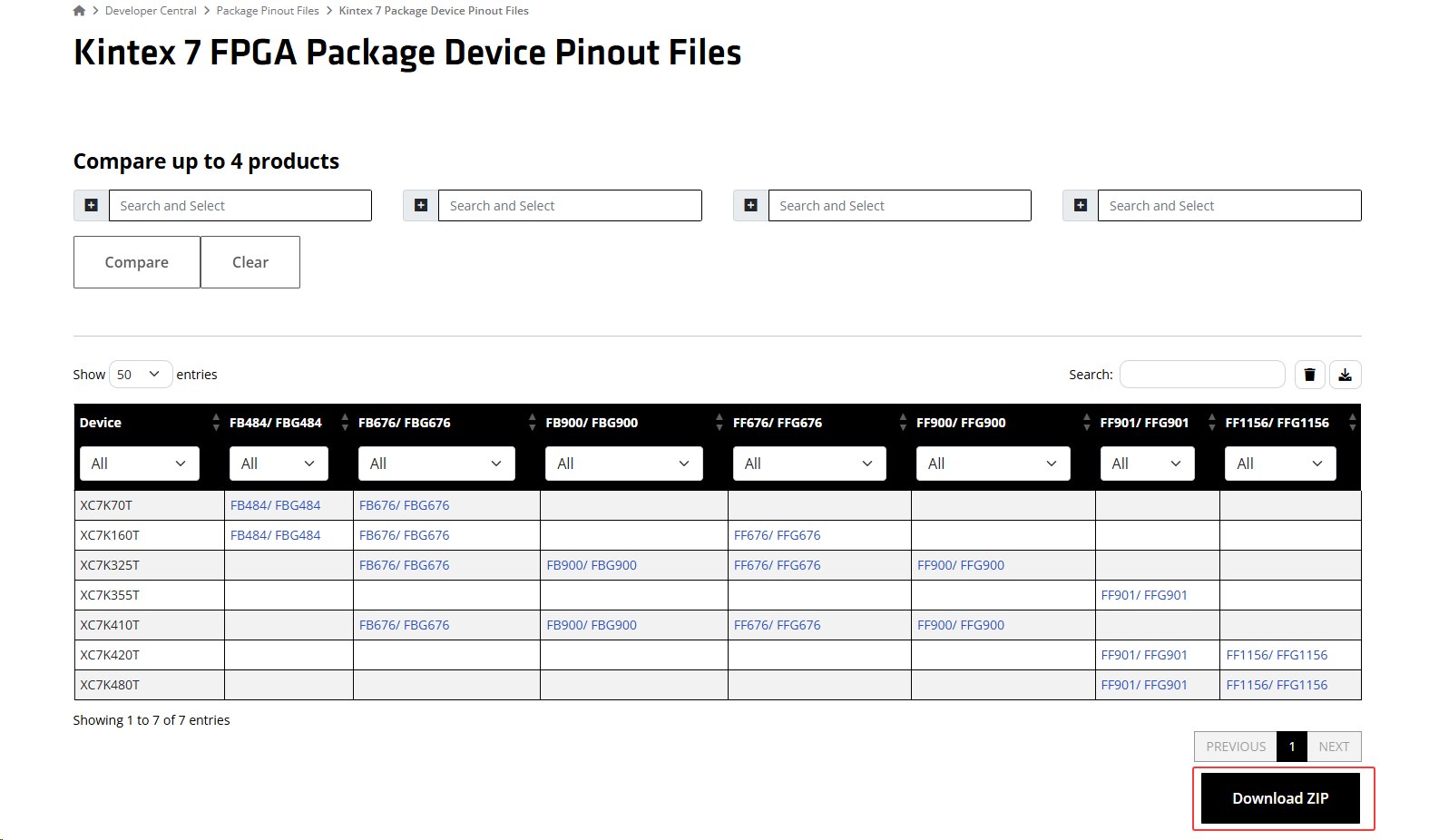

（4）点击下载zip,里面包含了对应芯片的管脚分配文件（该界面的链接：Kintex 7 Package Device Pinout Files）：

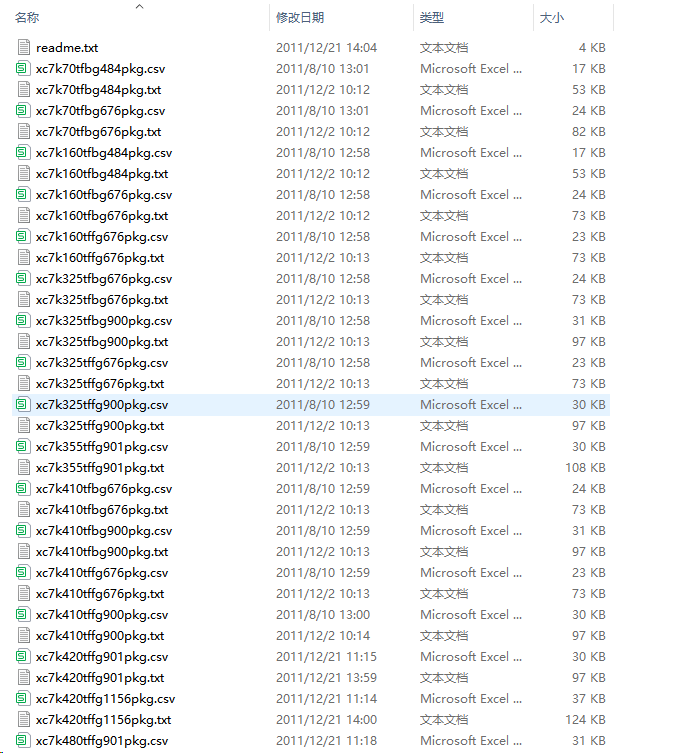

下载之后会得到，以下文件：

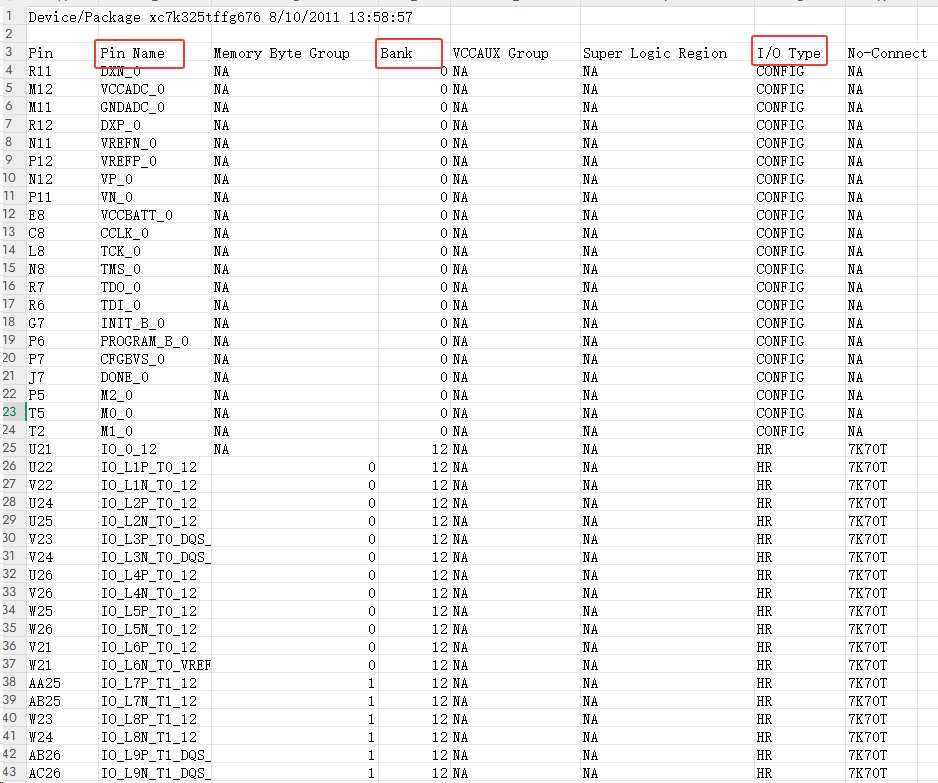

点开xc7k325tffg676.csv,可以看到该芯片的引脚，以及所处的bank，引脚的类型：
以上就是下载FPGA芯片的引脚分配的方法，接下来就是绘制原理图。
2025-12-16-lhw:
其实在文件ug475_Packaging and Pinout.pdf中也可以直接下载元器件的封装，只要点击芯片
对应的封装就可以下载了。
2.原理图库绘制
2.1bank的划分
在绘制 FPGA 原理图库（Symbol）时，为提高可读性与模块化管理，通常依据物理架构将引脚划分为 Bank 0 (配置与系统) 、HR Bank (宽电压 IO) 、HP Bank (高性能 IO) 以及 MGT Bank (高速收发器) 四大部分。具体定义如下：
-
Bank 0 (System Config)： 主要负责系统上电复位、JTAG 调试及配置模式选择，通常包含相关的辅助电源引脚，是 FPGA 正常启动的基础。
-
HR Bank (High Range I/O)： 通用 I/O Bank，特点是支持宽电压范围（1.2V ~ 3.3V）。适用于连接 2.5V/3.3V 的外设或低速控制信号。
-
HP Bank (High Performance I/O)： 高性能 I/O Bank，针对高速信号优化，仅支持 1.8V 及以下电压（如 1.2V/1.5V/1.8V）。常用于 DDR3/4 内存接口或 LVDS 差分信号。
-
MGT/GTX Bank (Gigabit Transceivers)： 高速串行收发器 Bank。与运行在 MHz 级别的普通 IO 不同，GTX 专用于实现 Gbps 级别（几 Gbps 到十几 Gbps）的行业标准高速串行协议，如 PCIe、SFP+ 光纤接口、SATA 等。
接下来，我们需要确认具体芯片的 Bank 划分信息：

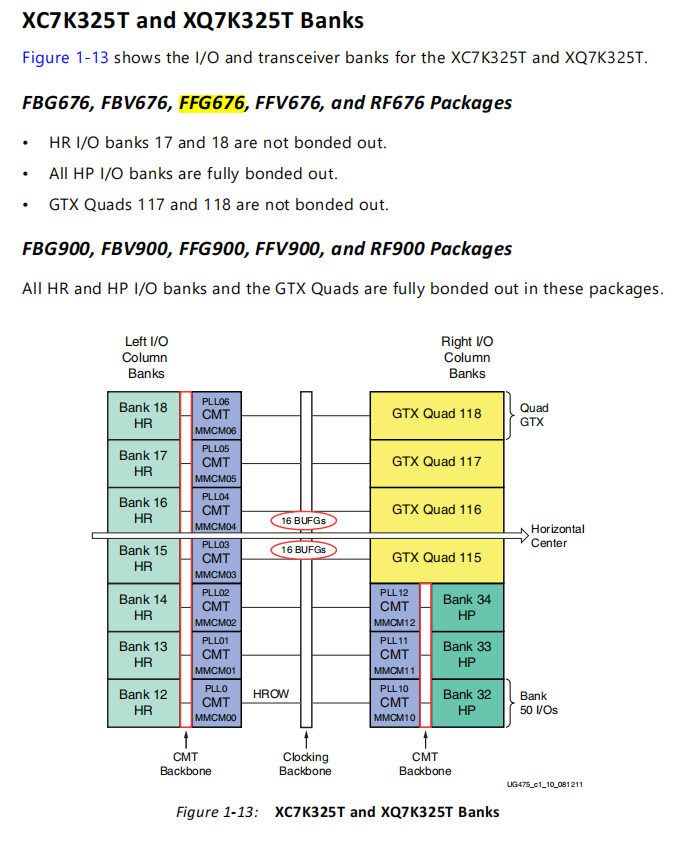

方法一 ：查阅官方封装手册 《UG475: 7 Series FPGAs Packaging and Pinout》，其中详细列出了芯片的 Bank 物理分布图。
方法二：最直观的方法------使用 Vivado "Package View"
虽然文档是基础，但要看到"类似图片"那样的 Bank 划分，Vivado 软件本身提供了最完美的视图，比 PDF 清楚得多。
操作步骤：
打开 Vivado，新建一个空工程，选择对应的芯片。
在左侧流程导航栏点击 "Open Elaborated Design" (或者直接点 "I/O Planning")。
在主视图中，点击顶部的 "Package" 标签页。
这就是你要的图！
你可以看到一个 900 个点的矩阵。
右侧有 "I/O Banks" 选项卡，当你点击 "Bank 12" 时，图中对应的引脚会高亮显示。
这能让你一眼看出 Bank 12 在芯片的右下角，Bank 34 在左上角等等。
方法三：基于官方引脚定义表（CSV）的自动化建库
在 FPGA 原理图库设计中，直接利用官方提供的 Pinout 表格是最高效且准确的方法。该表格不仅包含引脚号，还隐含了 Bank 的划分信息，是自动化创建原理图符号（Symbol）的基础。
2.2 原理图库创建实操流程
2.2.1 数据预处理 (Excel/CSV 整理)
Altium Designer (AD) 等 EDA 工具无法直接理解 "Bank 0" 或 "Bank 12" 的逻辑概念，因此需要先在 Excel 中对原始数据进行清洗和结构化处理。下面以xc7k325tffg900pkg.csv为例子。
-

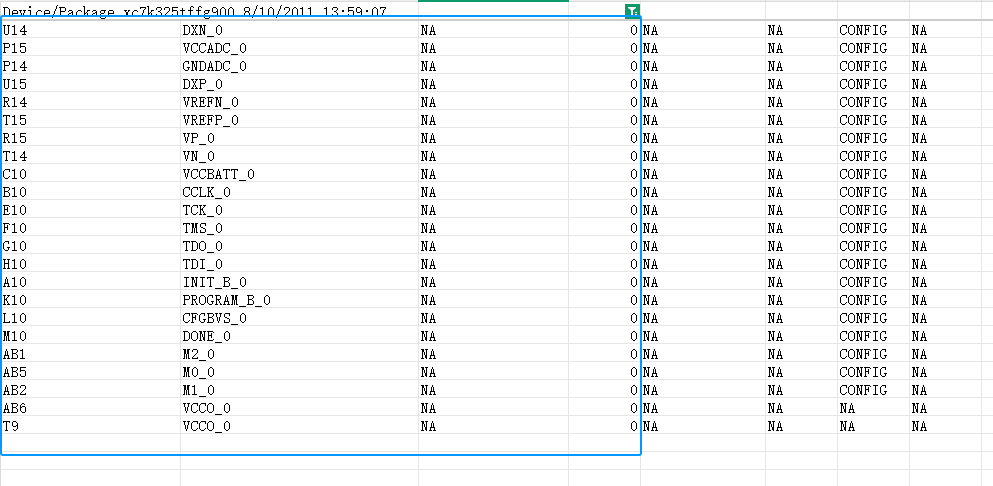

导入数据 ：使用 Excel 打开官方引脚文件
xc7k325tffg900pkg.csv。 -
数据筛选与分区规划 ： 利用 Excel 的"筛选"功能，依据 Bank 列进行逻辑分区，规划如下：
- Bank 0：配置与系统控制 (Config)，建议归为 Part A。
- Bank 12 - 18, 32 - 34 ：IO Bank。官方表格通常已将
VCCO电源引脚分配在对应的 Bank 中，建议将 IO 与其供电电源合并在同一个 Part，便于检查电源域。- Bank 115 - 118：高速收发器 (MGT/GTX)，建议独立分 Part。
- Blank/NaN (空白项) ：通常对应核心电源 (
VCCINT,VCCAUX) 和地 (GND)
快速填充的方法：
在 Excel 开启"筛选"。
筛选
Bank列为 "NA"。全选这些行，在新建的
Part_Name列填入 "Power" 并向下填充。筛选
Bank为 "0" ，填入 "Config" 并填充。这样几分钟就能搞定，比进 EDA 软件后再改要快得多。
3.构建 Symbol Part 映射列 (关键步骤)：
在 Excel 中新增一列，命名为 Symbol_Part 或 Part_Name，用于定义该引脚属于原理图符号的哪个部分。根据 Bank 号填充内容，例如：
Bank 0 的所有行 -> 填入
"U1A_Config"Bank 12 的所有行 -> 填入
"U1B_Bank12"...
VCCINT/GND 的行 -> 填入
"U1_Power"
优化建议 ：对于数百个 GND 引脚，建议归类到一个独立的 Part 中，或者在导入后设置为"隐藏 (Hidden)"并连接到全局 GND 网络，以保持原理图图面的整洁。
2.2.2 自动化导入流程 (以 Altium Designer 为例)

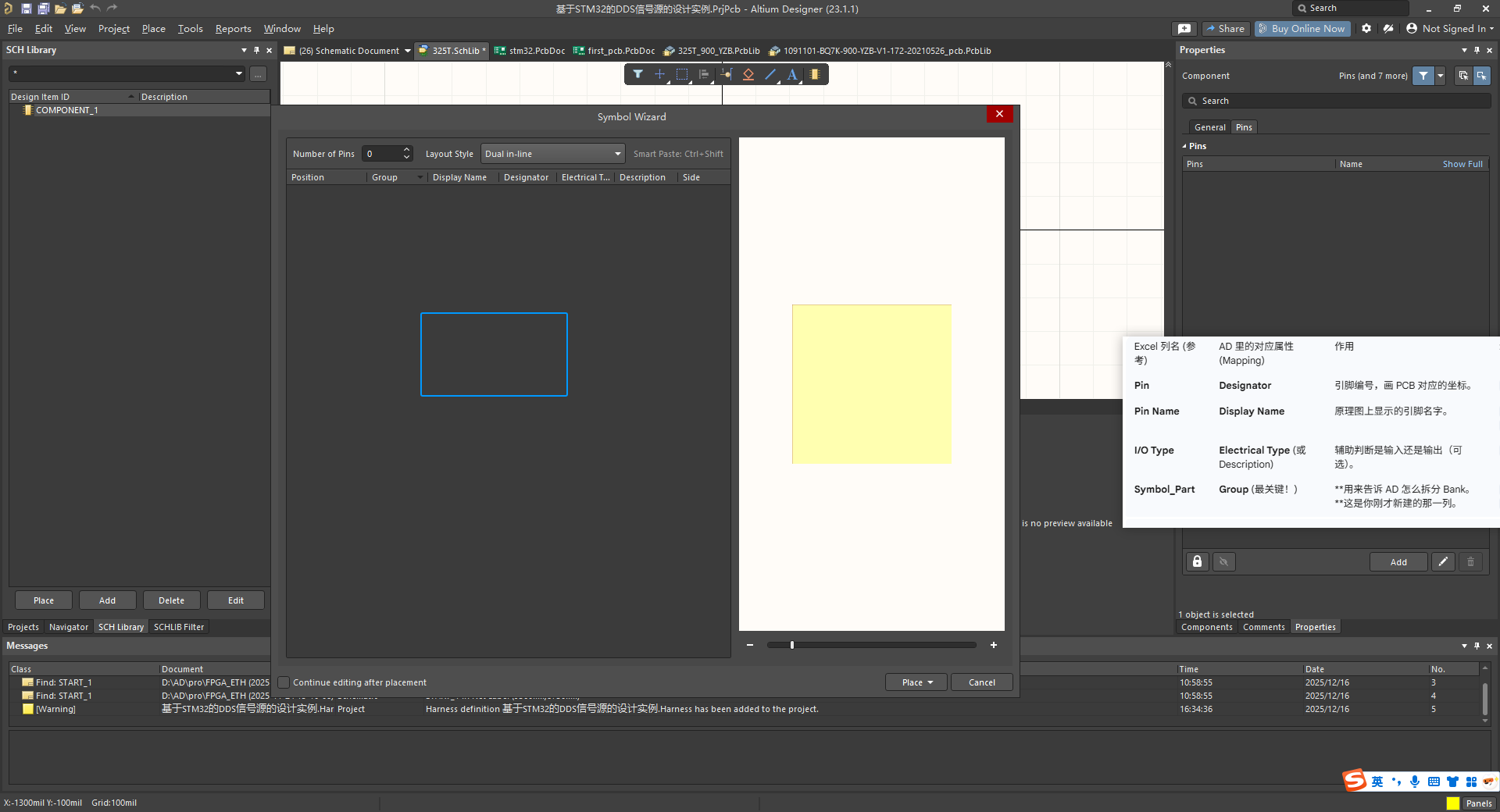

利用 AD 的 Symbol Wizard (符号向导) 功能，可以实现 900 个引脚的秒级导入。
步骤 1：新建库文件

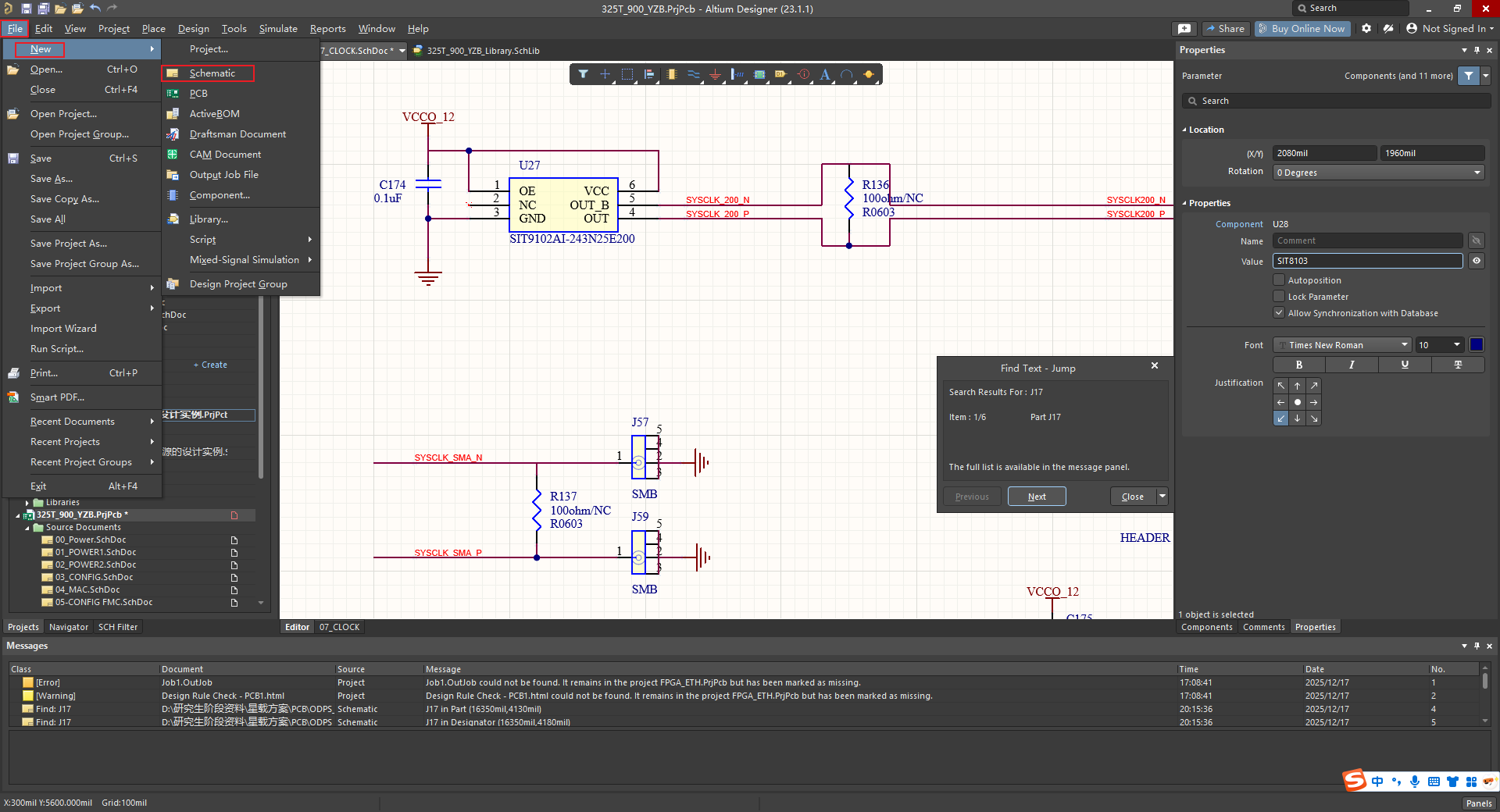

在 AD 中执行 File -> New -> Library -> Schematic Library 创建新库。

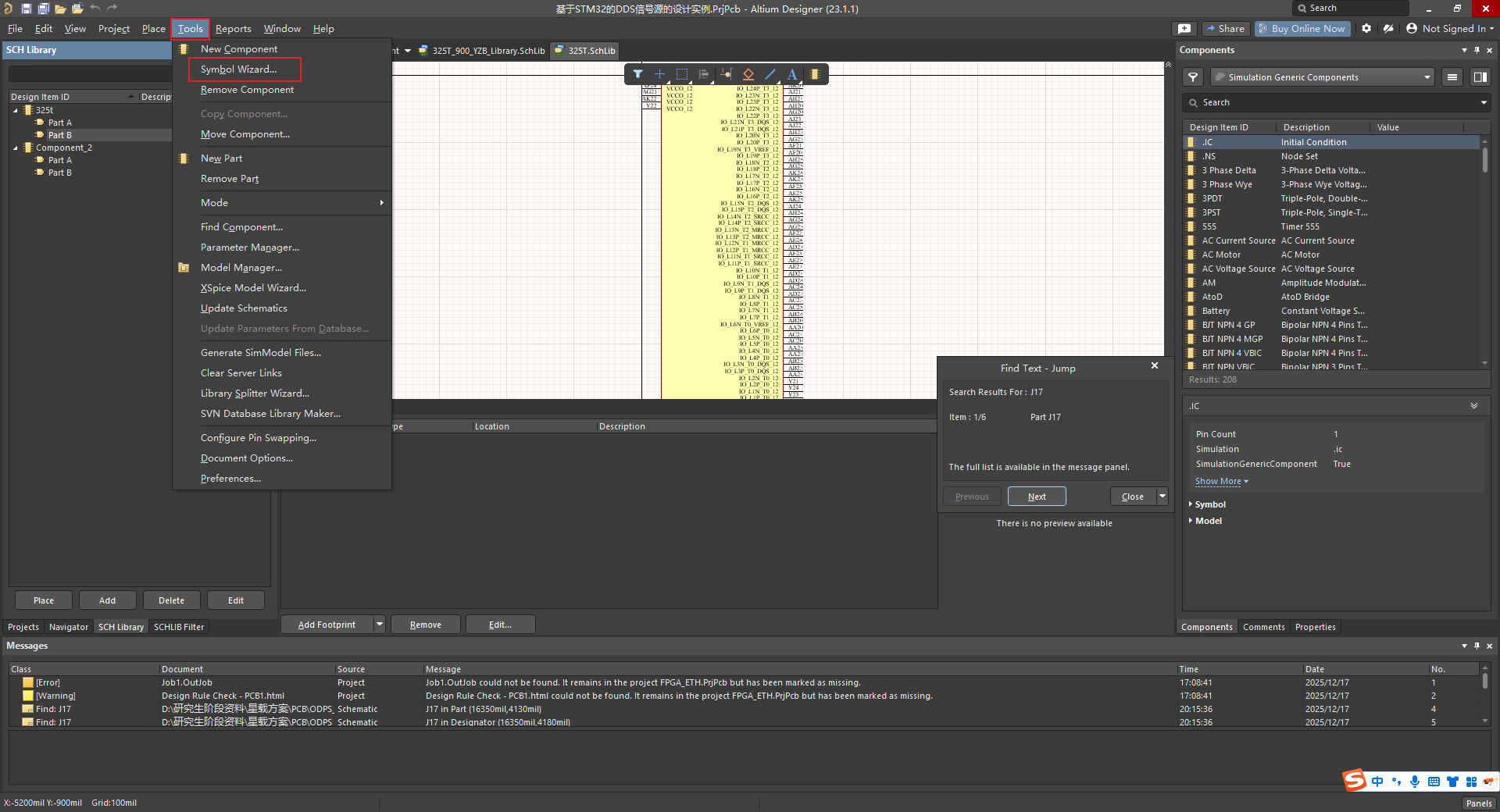

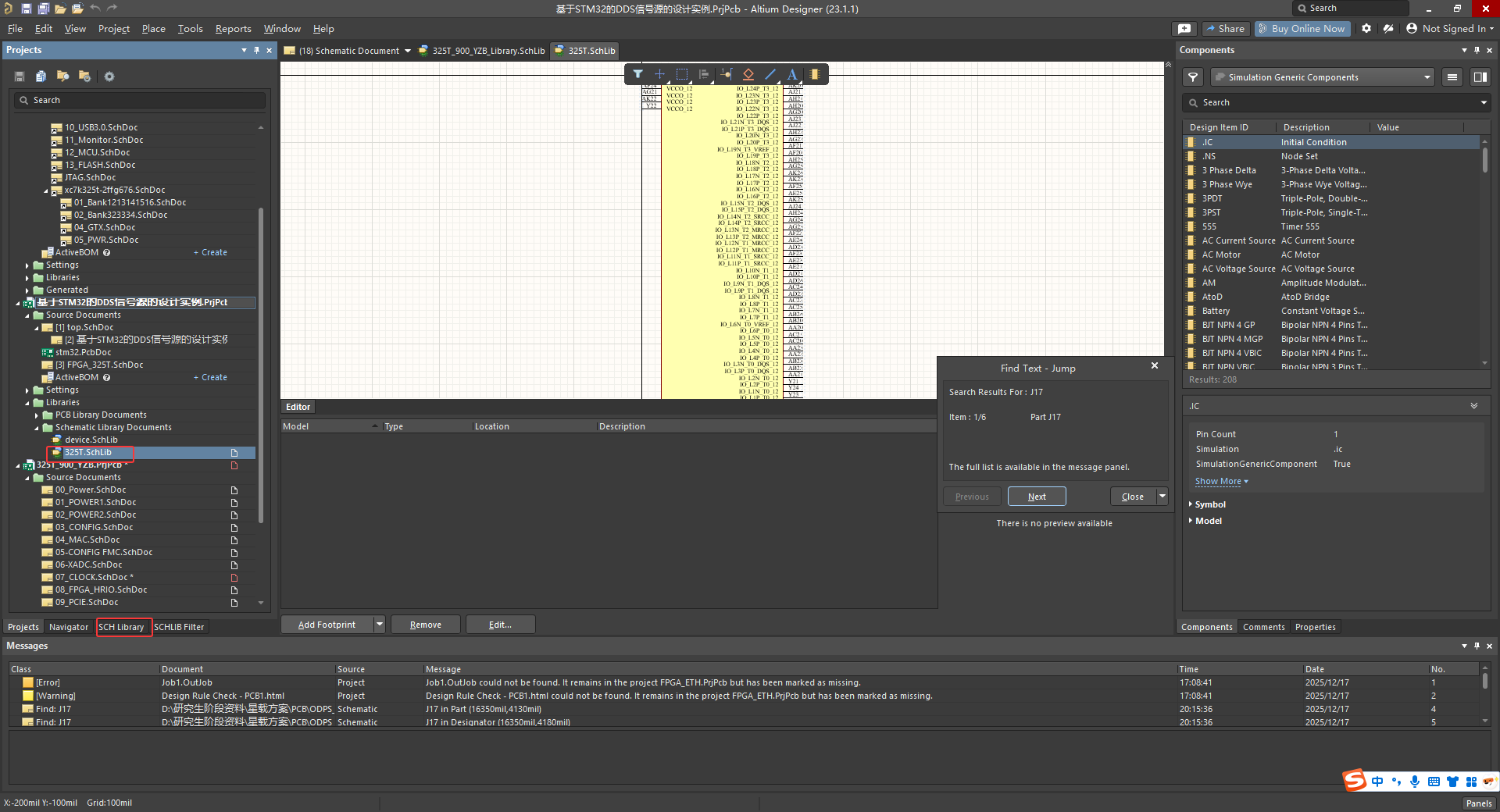

步骤 2：启动向导 在工具栏选择 Tools -> Symbol Wizard（或在 SCH Library 面板右键启动）。
步骤 3：数据映射

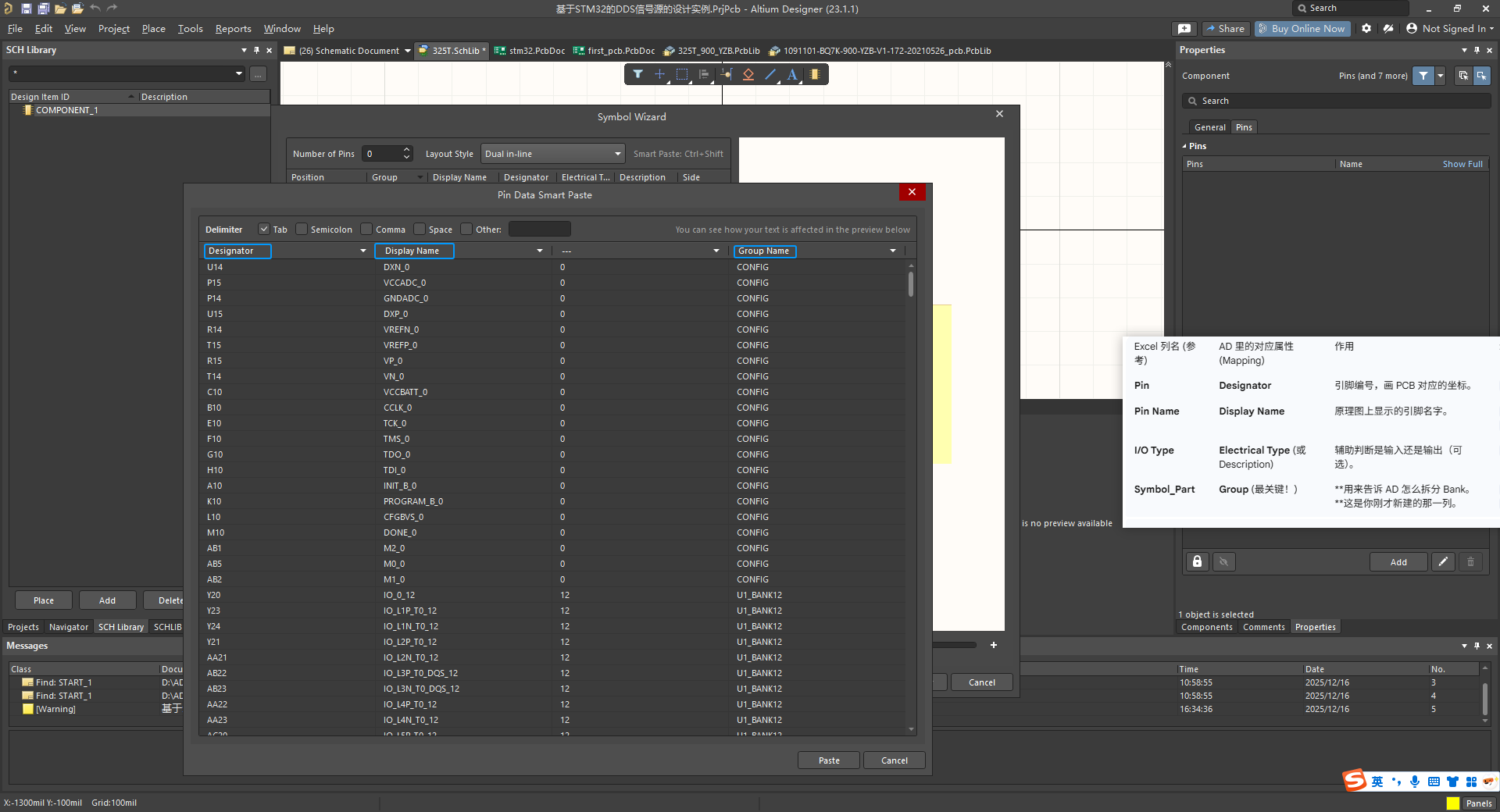

回到 Excel，全选并复制处理好的关键列（包含 Pin Number, Pin Name, Electrical Type, Symbol_Part）。这是为了让 Altium Designer (AD) 的 Symbol Wizard 既能识别引脚，又能自动分 Bank。在 Excel 中选中并复制以下这 4 列（按住 Ctrl 键可以选中不连续的列）：
| Excel 列名 (参考) | AD 里的对应属性 (Mapping) | 作用 | 示例数据 |
|---|---|---|---|
| Pin | Designator | 引脚编号，画 PCB 对应的坐标。 | A10, B12 |
| Pin Name | Display Name | 原理图上显示的引脚名字。 | IO_L1P_T0_12, GND |
| I/O Type | Electrical Type (或 Description) | 辅助判断是输入还是输出。 | HR, HP, CONFIG |
| Symbol_Part | Group (最关键！) | **用来告诉 AD 怎么拆分 Bank。**这是你刚才新建的那一列。 | U1B_Bank12, U1_Power |

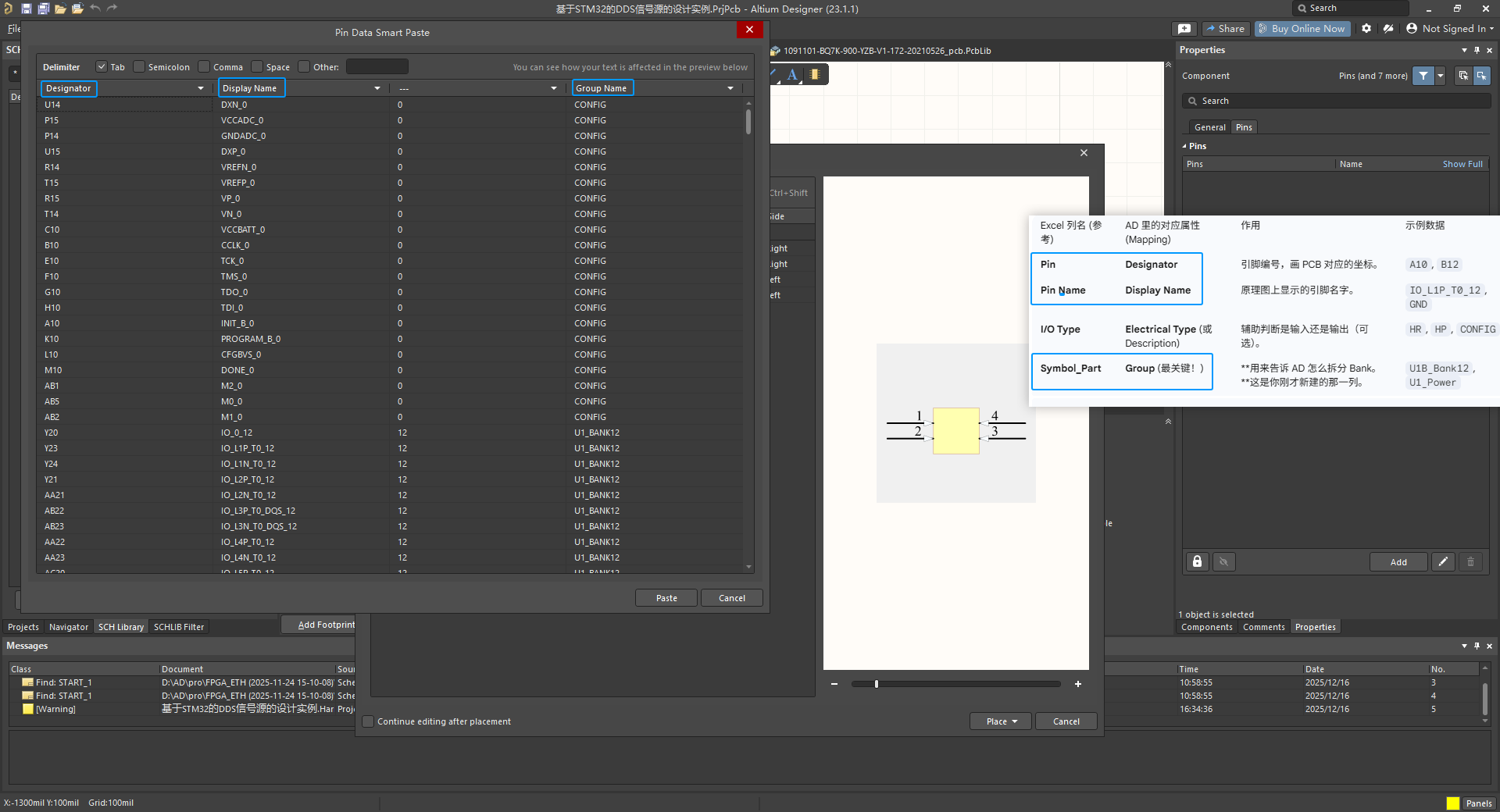

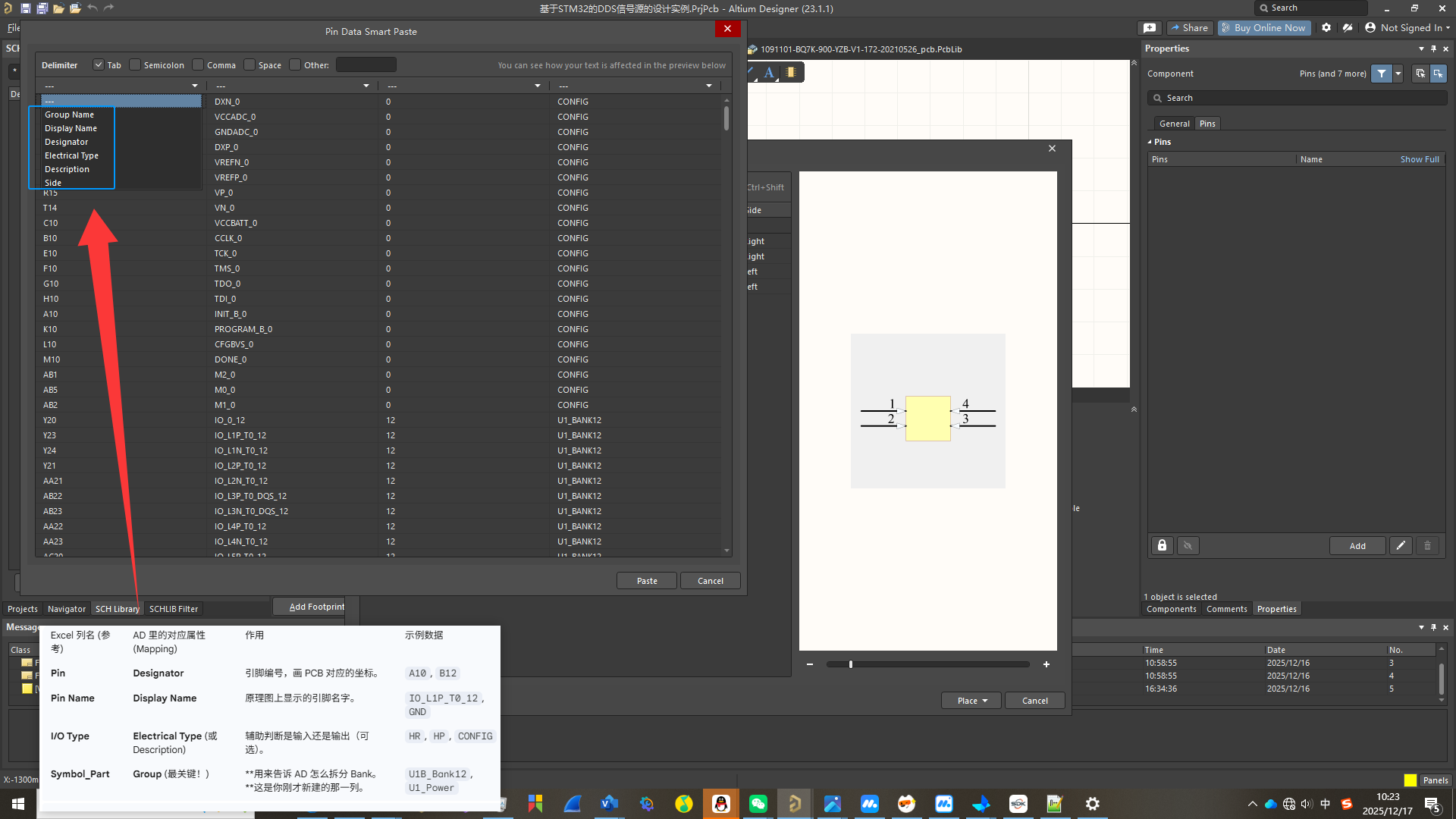

在 Symbol Wizard 表格区域直接 Ctrl+V 粘贴，系统会自动通过表头识别列含义（Smart Grid 功能）。自己设置对应的列是什么：
我感觉不用自己多加一列Symbol_Part ，只需要把原来的I/O Type里的GND单独分出来就可以了，但是最好加一列电气特性Electrical Type，除了电压和地选power，其他选无源passive即可。

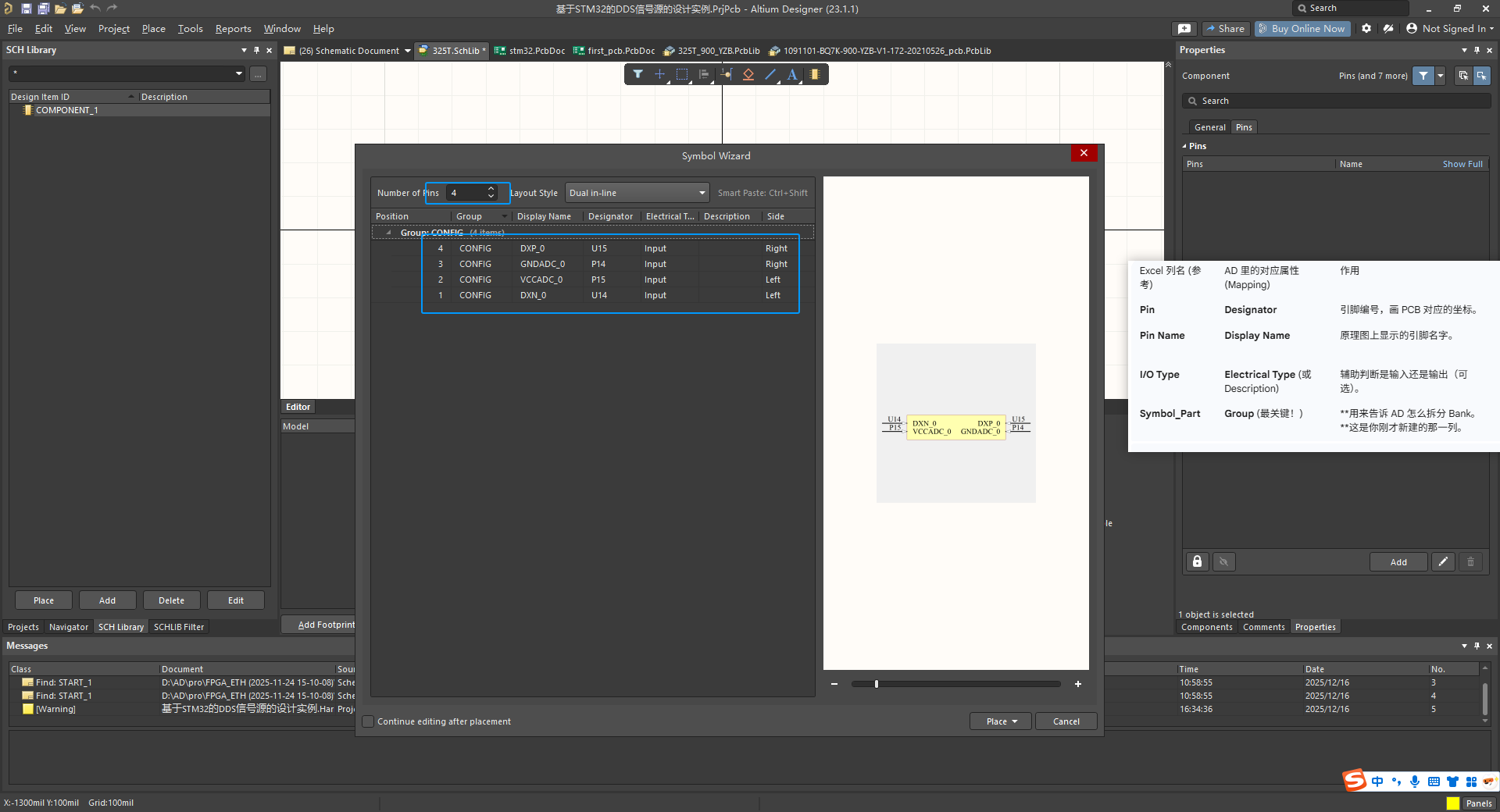

不过需要先设置好引脚的数目，不然复制出来之后就成为这样子了，只有设定数目的引脚：
但是如果设置900，复制粘贴之后就会变成909，就是会多出一些空白引脚，有点奇怪：
多的引脚，可以右键删除：
我目前用的办法是：

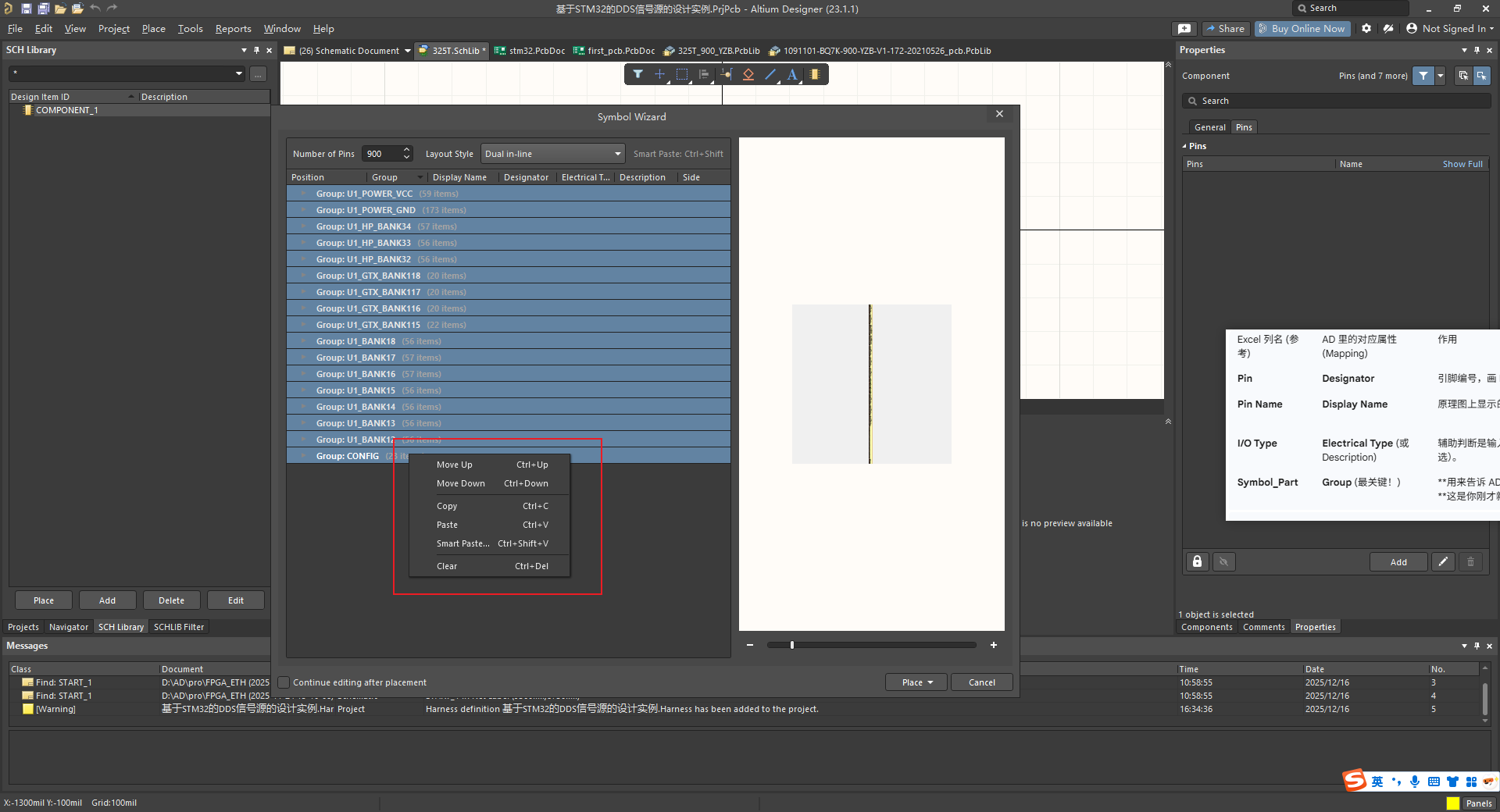

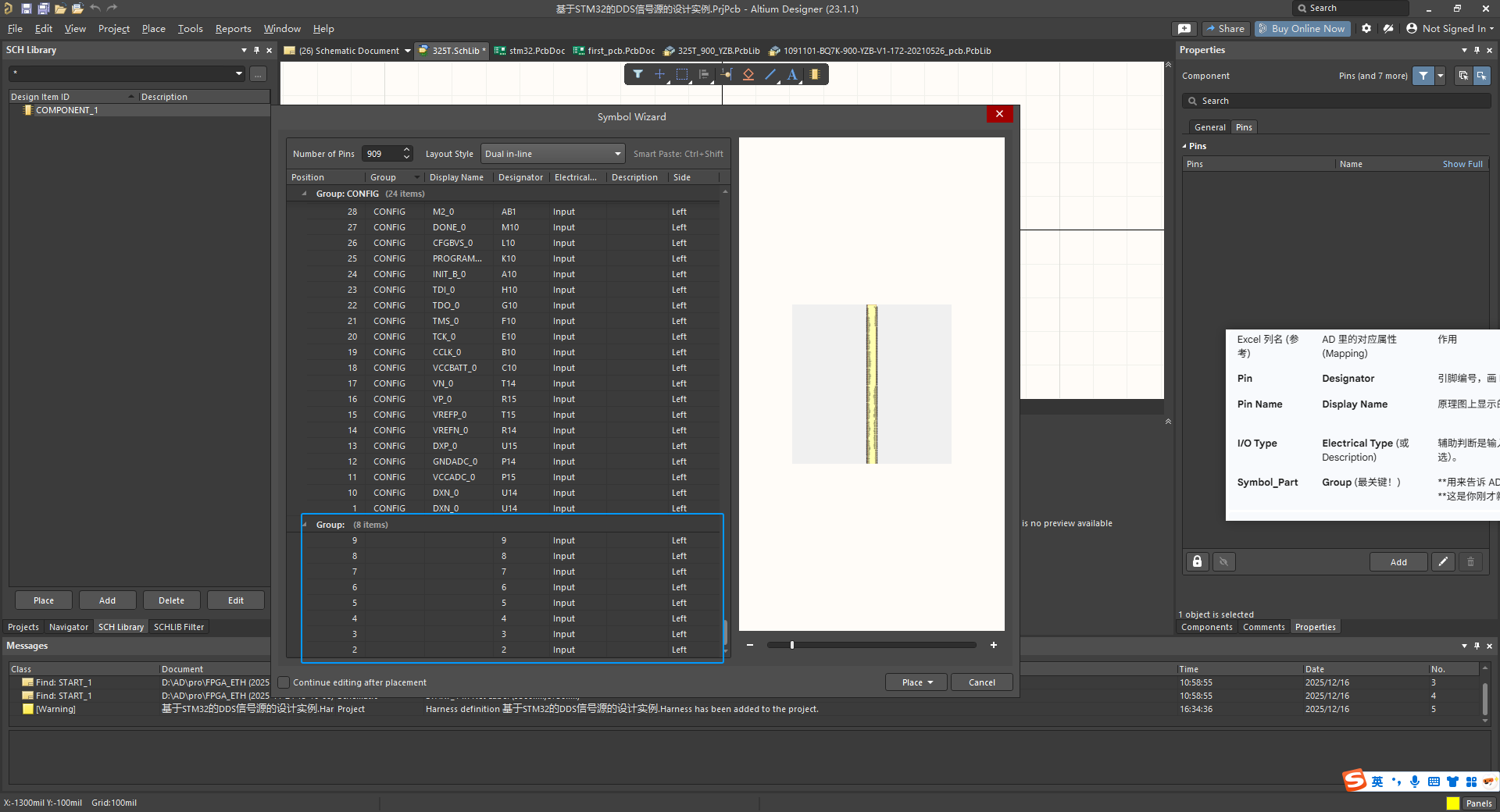

设置数目0，然后直接ctrl + shift +V复制进去就不会有多的引脚

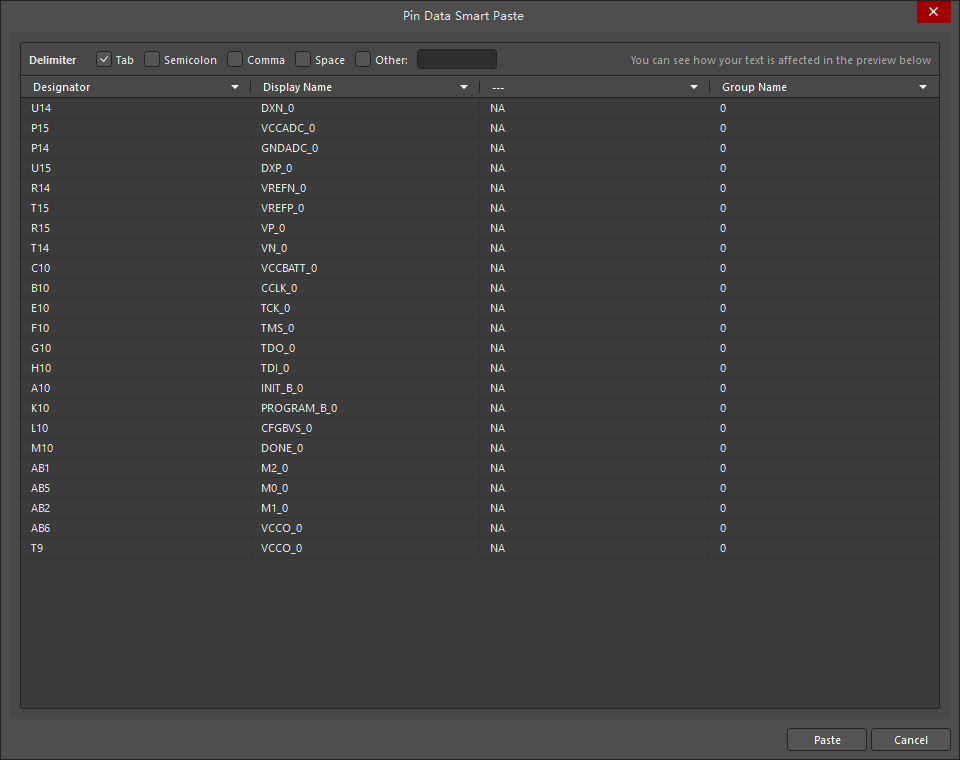

（1）在此界面内空白处按ctrl + shift +V（确保已经复制了内容，不然弹出的是空白界面）
"Continue editing after placement"（放置后继续编辑）是的作用：决定当你点击 "Place"（放置）按钮后，向导窗口是"立即关闭"还是"保持打开"，一般不勾选。
（2）在弹出的界面中，设置对应的列的属性，然后粘贴，就会设置好对应的引脚
（3）按place即可。
这里介绍一下place的三个作用：
Place Symbol (放置符号 / 替换当前)：这是最常用的默认选项。
作用 ：将 Wizard 里当前生成的整个符号，直接放入（覆盖） 你在原理图库（SCH Library）中当前选中的那个元件里。
场景：
刚刚在库里新建了一个空白元件（比如叫
XC7K325T），双击打开了它，然后打开 Wizard。设置好一切后，点这个选项，数据就会填入这个
XC7K325T中。注意 ：如果当前元件里已经有画好的东西，这个操作通常会清除旧内容并用 Wizard 的新内容替换（它会弹出警告）。
Place New Symbol (放置新符号 / 新建元件)：这个选项用于"另起炉灶"。
作用 ：它不碰你当前选中的元件，而是直接在库列表中新建一个元件（默认命名为 Component_1, Component_2...），然后把 Wizard 生成的数据放进去。
场景：
你有一个库，里面已经有一个画好的 FPGA，你不想改动它。
你想利用 Wizard 快速做一个新版本 或者备份。
点这个，库里就会多出一个新元件，安全无副作用。
Place Part (放置部件 / 追加 Part) ：这个选项对于手动分 Bank（即没有用 Excel 的 Group 功能）非常关键。
作用 ：它不会覆盖当前元件，也不会新建元件，而是作为 "下一个子部件 (Next Part)" 添加到当前元件中。
场景：
假设你没有用
Group自动分页，而是打算一次次手动贴。第1步 ：筛选 Bank 0 -> 点击
Place Symbol(生成了 Part A)。第2步 ：筛选 Bank 12 -> 点击
Place Part-> AD 会自动把它加为 Part B。第3步 ：筛选 Bank 13 -> 点击
Place Part-> AD 会自动把它加为 Part C。如果你在第2步点了
Place Symbol，它就会把第1步做的 Part A 给覆盖掉，你就白干了。
2025-12-17-LHW-更新:

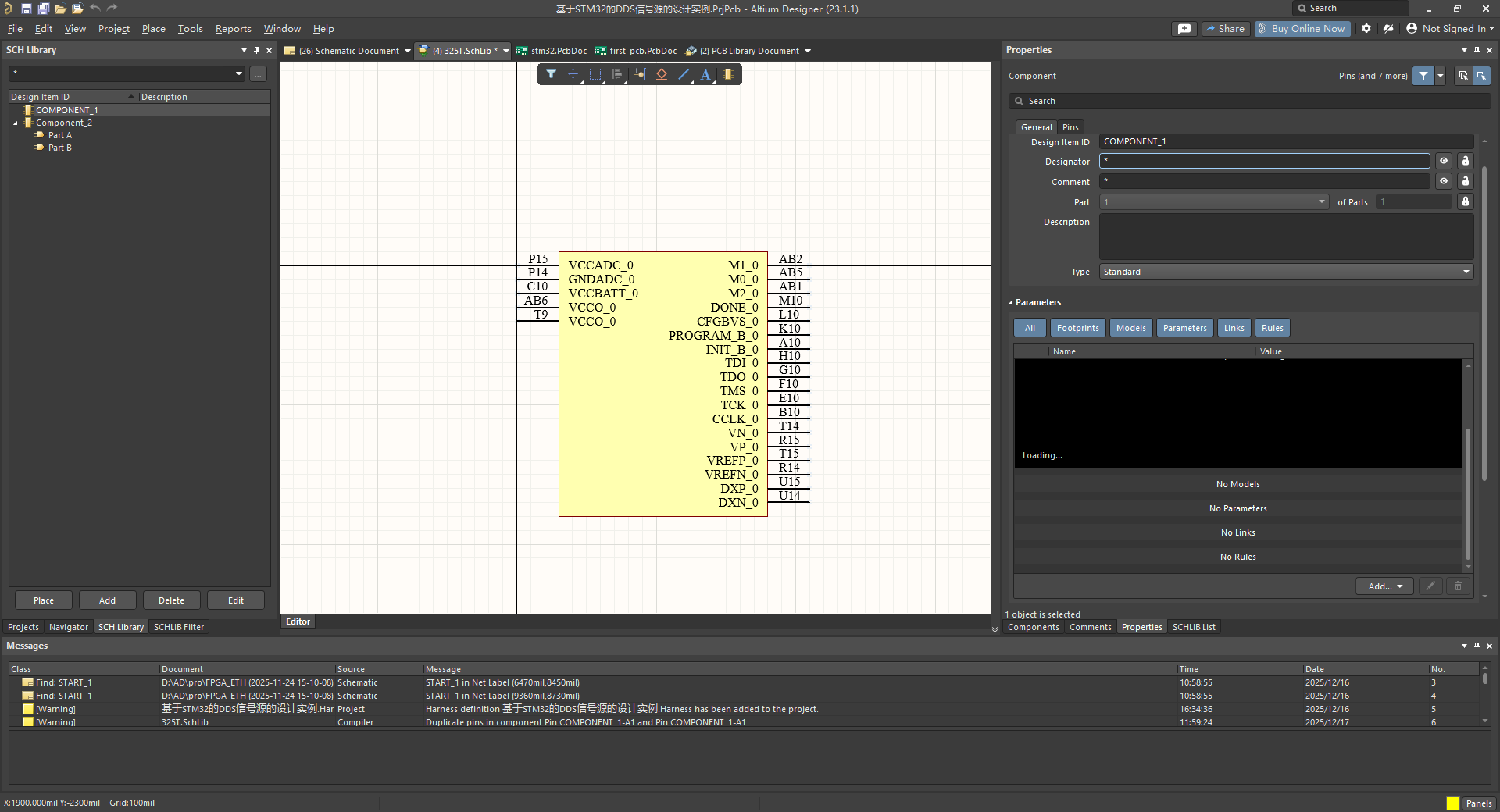

AD的Symbol Wizard (符号向导) 中，并没有 一个直接名为 "Split into groups" 的下拉菜单可以用来自动 将元件炸开成 Part A, Part B, Part C。那个"Group"列（在向导的表格里）实际上是用来在同一个符号图形上把引脚在视觉上分组（比如把所有电源引脚聚在一起，加个标题），而不是把它拆分成不同的子部件（Parts）。所以画出来的器件只是一个大件。但是上面的方法是可行的。可以一个bank一个bank地画，比如先生成partA，然后画bank0，把bank0的引脚放进去，这样也很方便。如下：
只需要复制表格中，原有的四列：

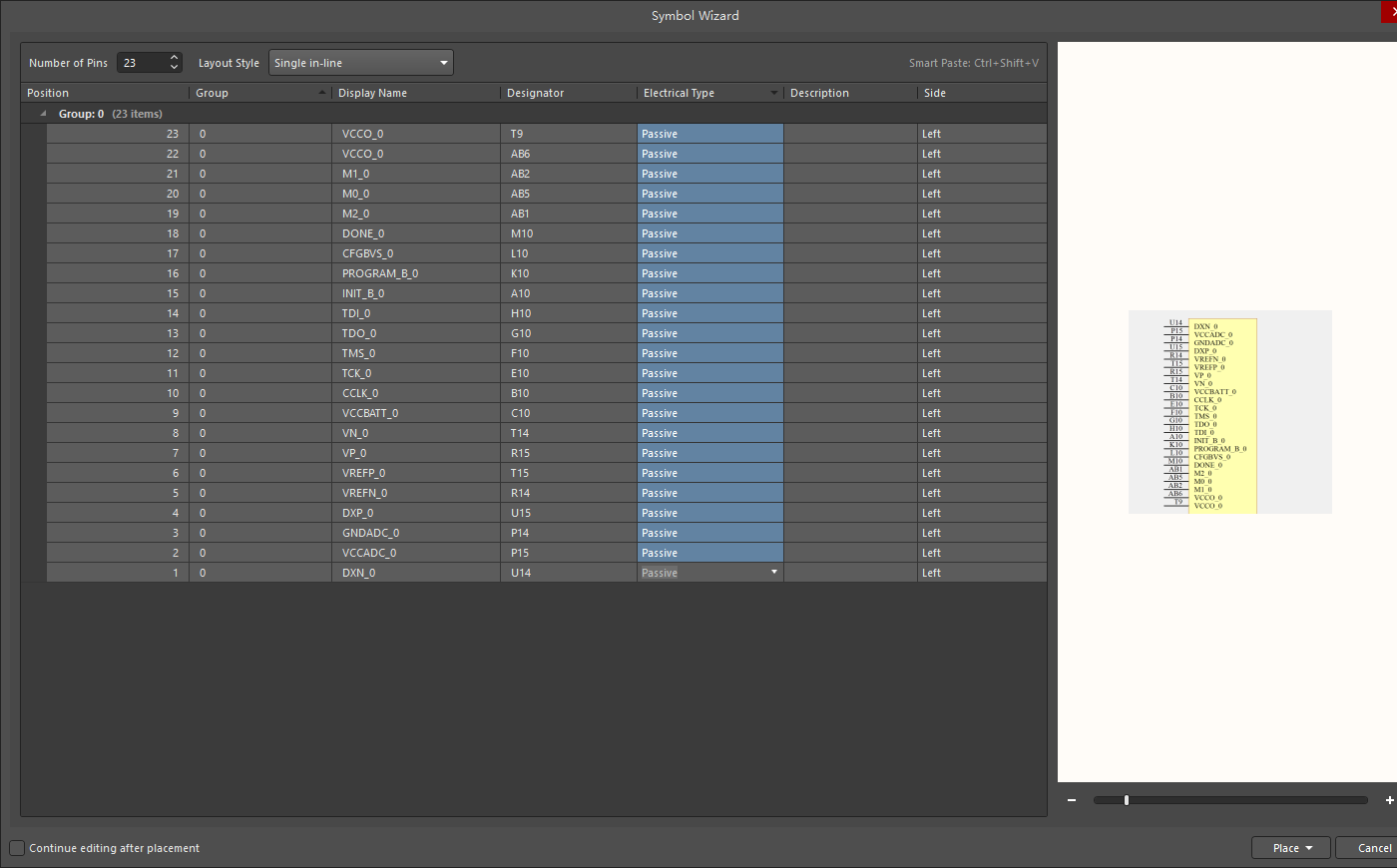

然后改一下电气特性：除了电压，地选power，其他选无源passive即可

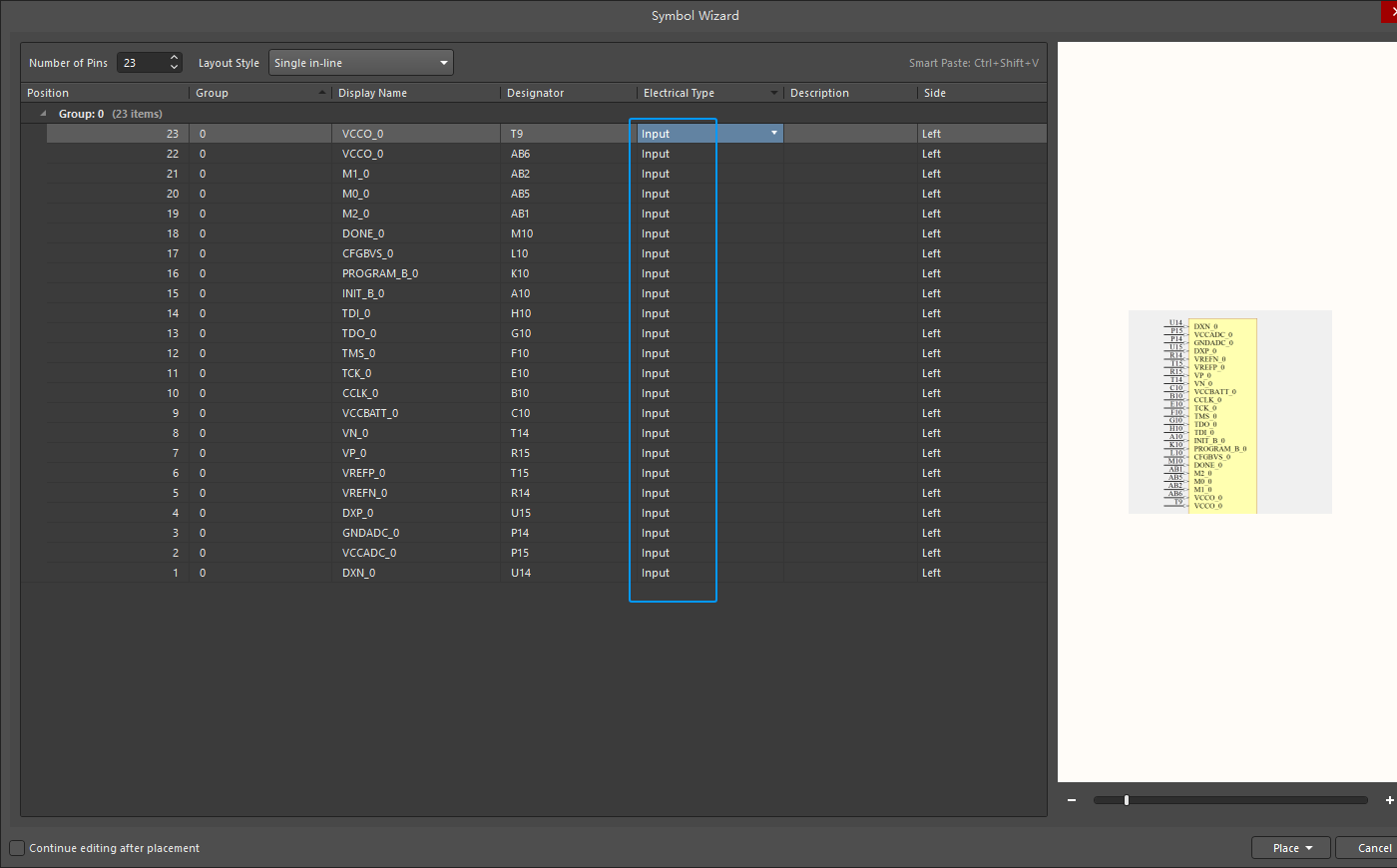

原来的:
按住shift键可以多选，然后改一个其他也会跟着改:

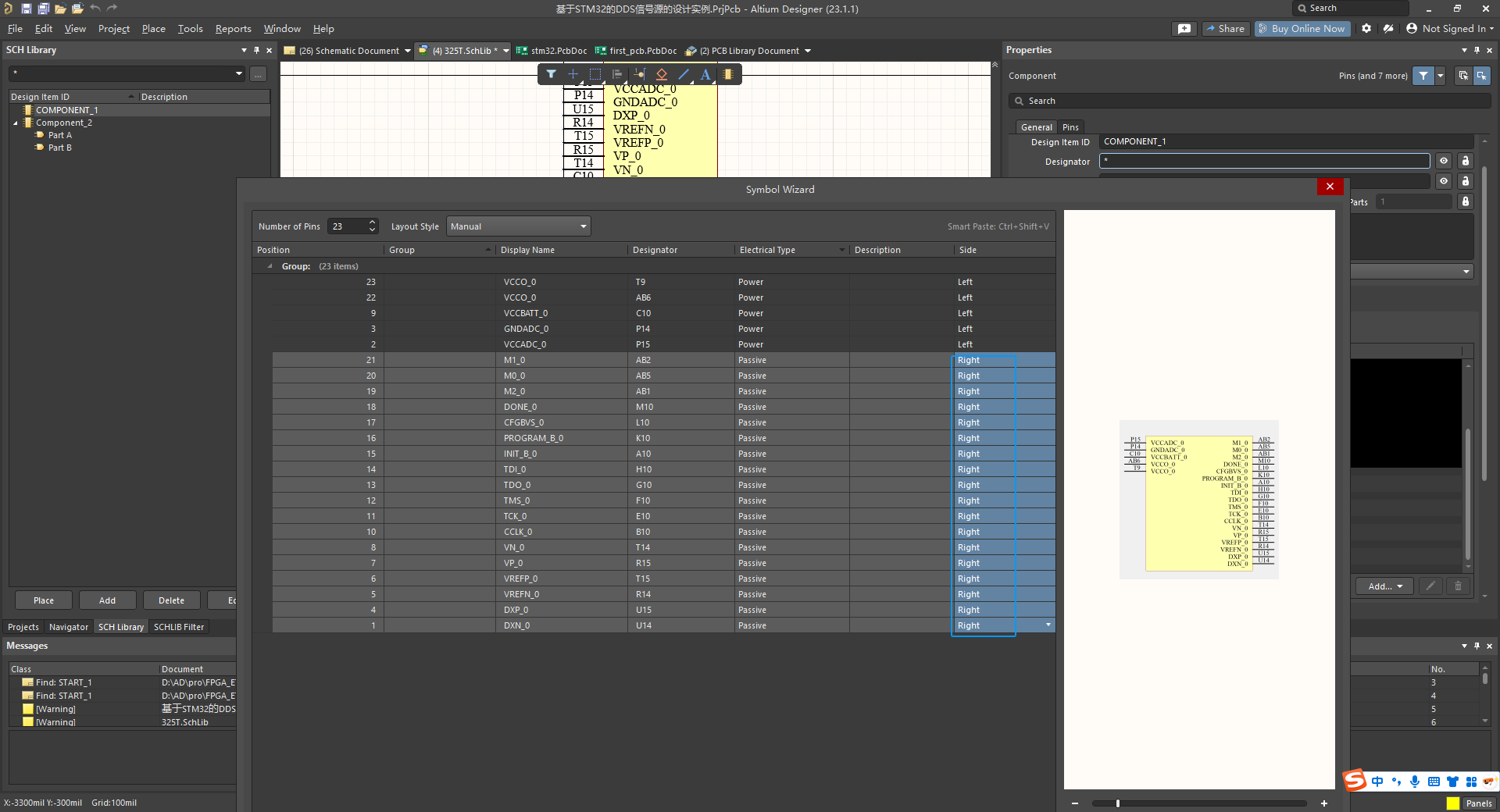

也可以修改布局（引脚放左边还是右边） 修改完如下：
如果在关闭Symbol Wizard界面想修改器件引脚的属性，只需要点击该器件，然后再次打开Symbol Wizard即可。

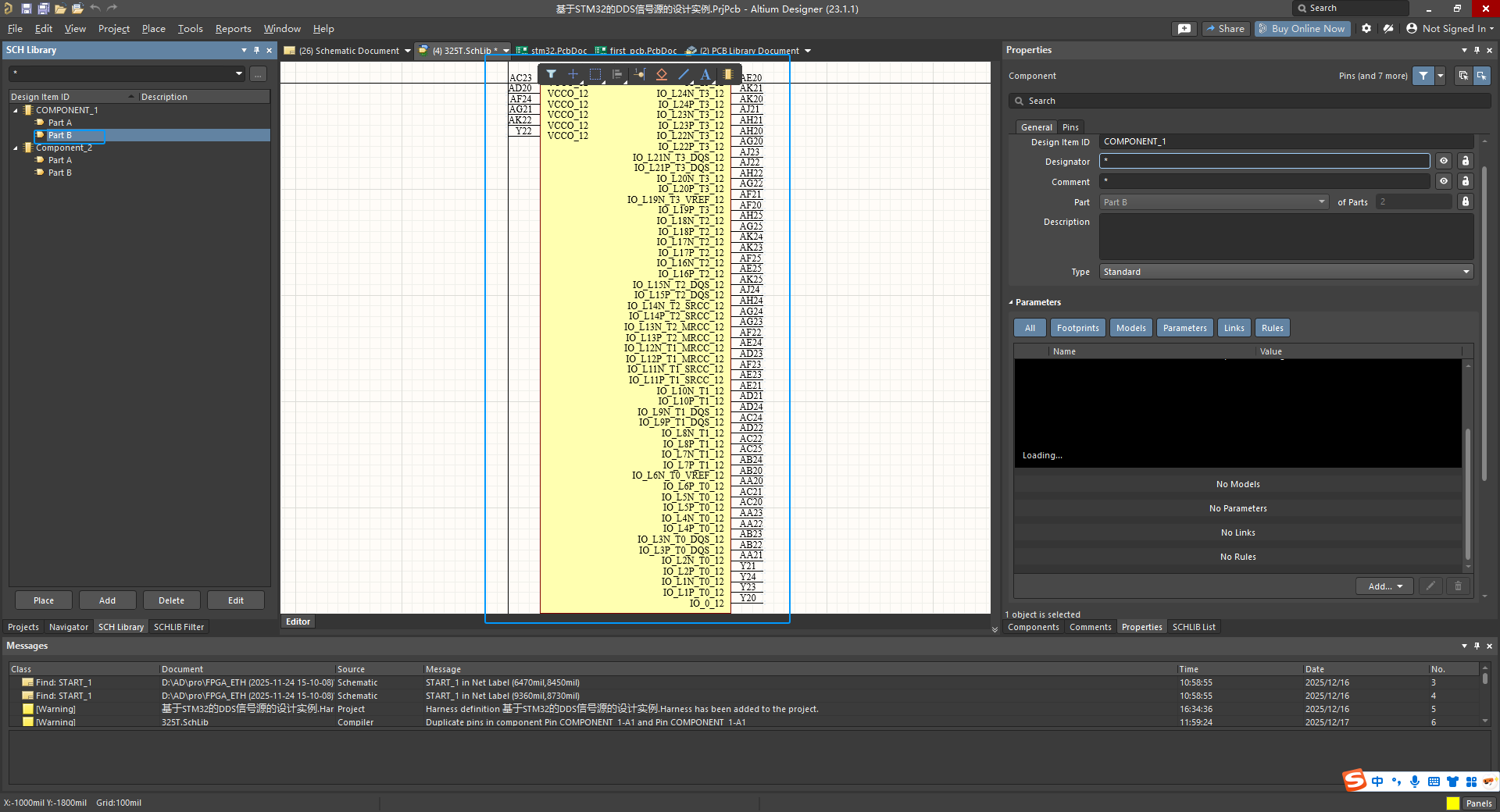

画完bank0并place之后，可以重新打开Symbol Wizard，将新的bank引脚导入，在place时选择place New part即可。
其他bank依次画即可，一般会把所有的地GND放在一起
以上就是原理图库的画法。
3.原理图绘制
3.1. 电源系统设计 (Power Tree) - 最关键的一步
Kintex-7 对电源要求非常严格，需要设计一个复杂的电源树。
核心电压 (VCCINT) : 1.0V (或 0.9V，取决于速度等级)。电流通常非常大（可能高达 10A-30A，具体取决于你的逻辑设计），建议使用高效率的 DC-DC Buck 转换器。
辅助电压 (VCCAUX) : 1.8V。用于辅助电路。
Block RAM 电压 (VCCBRAM) : 1.0V。通常与 VCCINT 共用，但建议通过磁珠隔离。
IO 电压 (VCCO_xx):
HR Banks (High Range): 支持 1.2V 到 3.3V。
HP Banks (High Performance): 仅支持 1.2V 到 1.8V（通常用于 DDR3/LVDS）。
高速收发器电源 (MGT):
MGTAVCC: 1.0V (模拟核心)。
MGTAVTT: 1.2V (终端匹配)。
MGTVCCAUX: 1.8V。
上电时序 (Power Sequencing): 必须严格遵守官方数据手册（通常是 VCCINT -> VCCBRAM -> VCCAUX -> VCCO）。如果不遵守，芯片可能无法启动或损坏。
3.2. 配置电路 (Configuration)
-
Bank 0: 这是专用配置 Bank。
-
模式选择 (Mode Pins): M[2:0] 引脚决定启动方式（如 Master SPI, JTAG, Slave SelectMAP）。通常设计为跳线可选。
-
Flash: 常用 QSPI Flash (如 Micron N25Q 系列) 来存储 Bitstream。
-
JTAG: 必须预留 14-pin 或 10-pin JTAG 接口（TCK, TMS, TDI, TDO）用于调试和下载。
3.3. 时钟设计 (Clocking)
-
系统时钟 : 输入到 MRCC (Multi-region Clock Capable) 或 SRCC 引脚。建议使用差分晶振（如 LVDS 200MHz）。
-
MGT 参考时钟: 如果使用 PCIE 或 SFP+，需要专用的低抖动差分时钟输入到 MGTREFCLK 引脚。
3.4. 外设接口 (IO Planning)
根据你的 csv 文件中的 Bank 分布：
-
DDR3/DDR4: 必须连接到 HP Banks (High Performance)，因为它们支持阻抗匹配（DCI）。
-
低速接口 (UART/GPIO): 放在 HR Banks。
-
差分信号 (LVDS): 确保 P/N 引脚对号入座。
剩下的内容后续再更新。
