如何将AEDT Icepak的传热系数导出到Ansys Mechanical

本博客详细介绍了通过将AEDT Icepak模拟中的热传递系数(HTC)直接导入Ansys Mechanical,建立耦合热分析的逐步流程。此处所示的过程也可用于导出其他热和流动变量,包括温度和压力。

电子冷却中的多物理模拟挑战

多物理仿真对于现代电子冷却至关重要,因为热性能与其他物理领域密不可分。主要挑战在于如何准确耦合这些现象,尤其是电热效应(由电流流产生的焦耳加热)和热机械效应(因热膨胀产生的应力和变形)。此外,模型还存在多尺度问题,必须同时解析从IC芯片(微米)到系统级(米)的现象,同时管理复杂CAD几何的简化,并确保物理耦合时的数值准确性和稳定性。在本博客中,我们将探讨如何通过使用 AEDT Icepak 进行电子冷却和 Ansys Mechanical 进行热分析来应对这些挑战。我们将介绍如何将AEDT Icepak的结果作为Ansys Mechanical热分析的起点。

工程解决方案

几何形状与边界条件:

本次演示将使用一个简单的冷板几何形状,配备三个热源。该案例将在真空环境中解决,因此唯一存在的流体是流经冷板的流体。更详细的信息见下图。

本博客重点介绍如何从AEDT Icepak模拟中导出热传递系数。您可以查看本博客的视频和附件,了解更多关于模拟设置的信息。

使用AEDT Icepak计算器工具导出热传递系数:

为了导出HTC值,我们需要使用Icepak中的Field Calculator工具。假设你已经完成了Icepak模拟,方便后期处理。

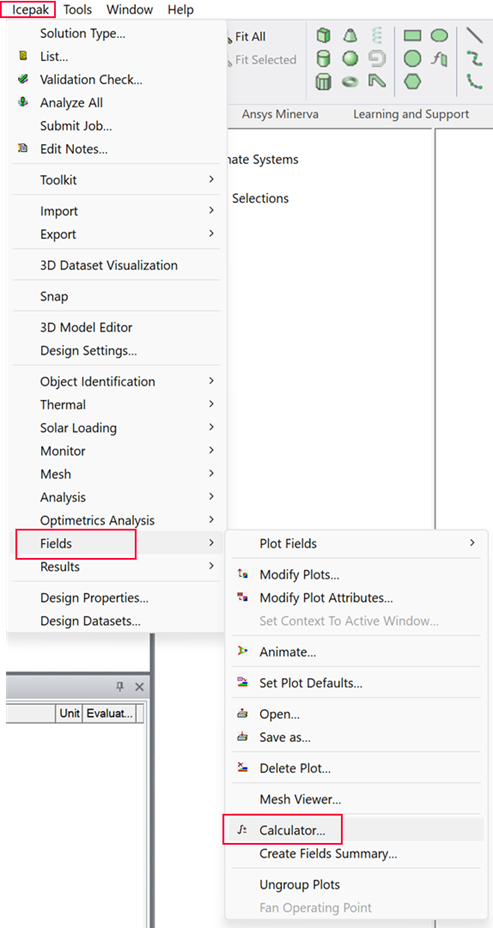

第一步是点击工具栏中的 Icepak,然后点击 Fields,最后是 Calculator,进入字段计算器。

打开场计算器工具后,按顺序执行下一步:

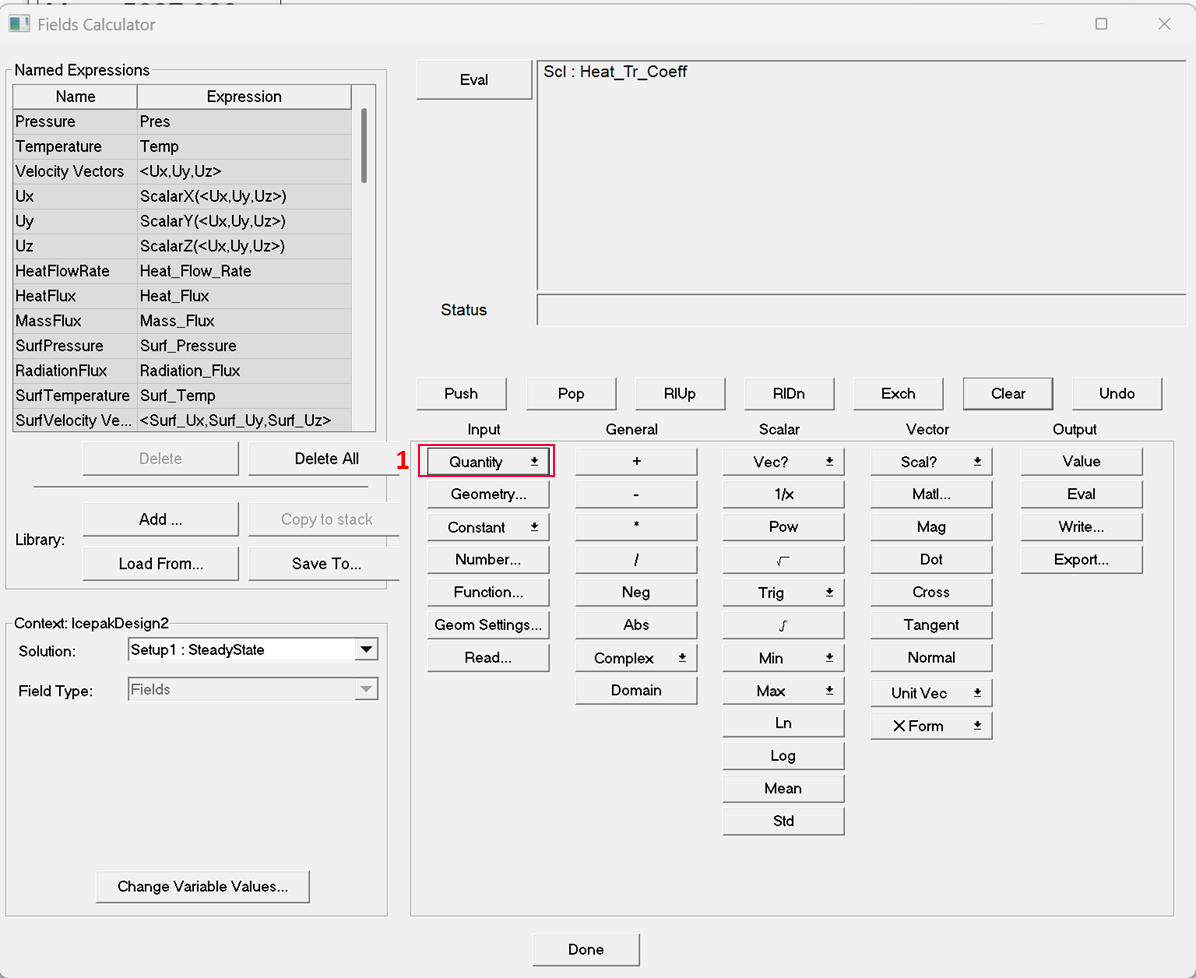

  1. 点击"数量",选择热传递系数变量。

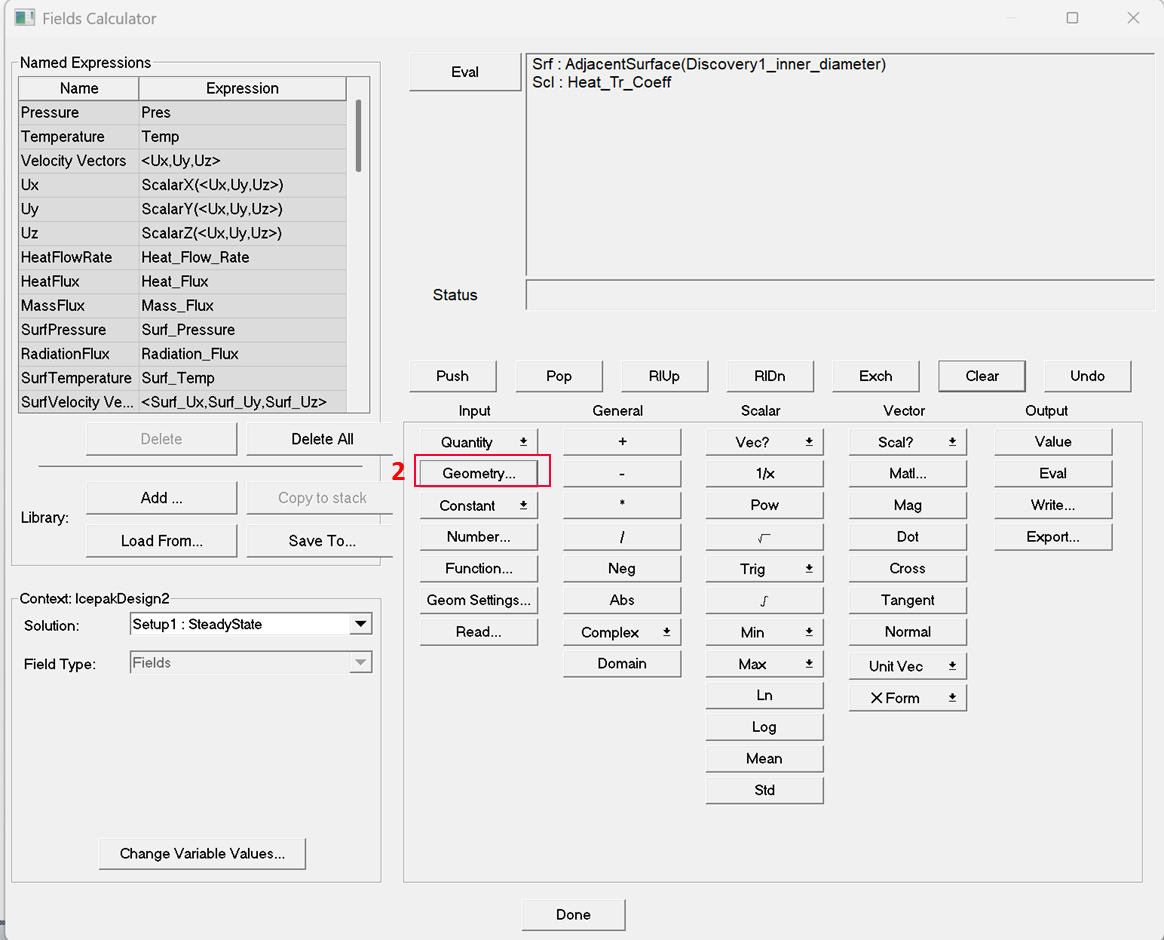

  2. 点击"几何",查找你想提取热传递系数的表面。

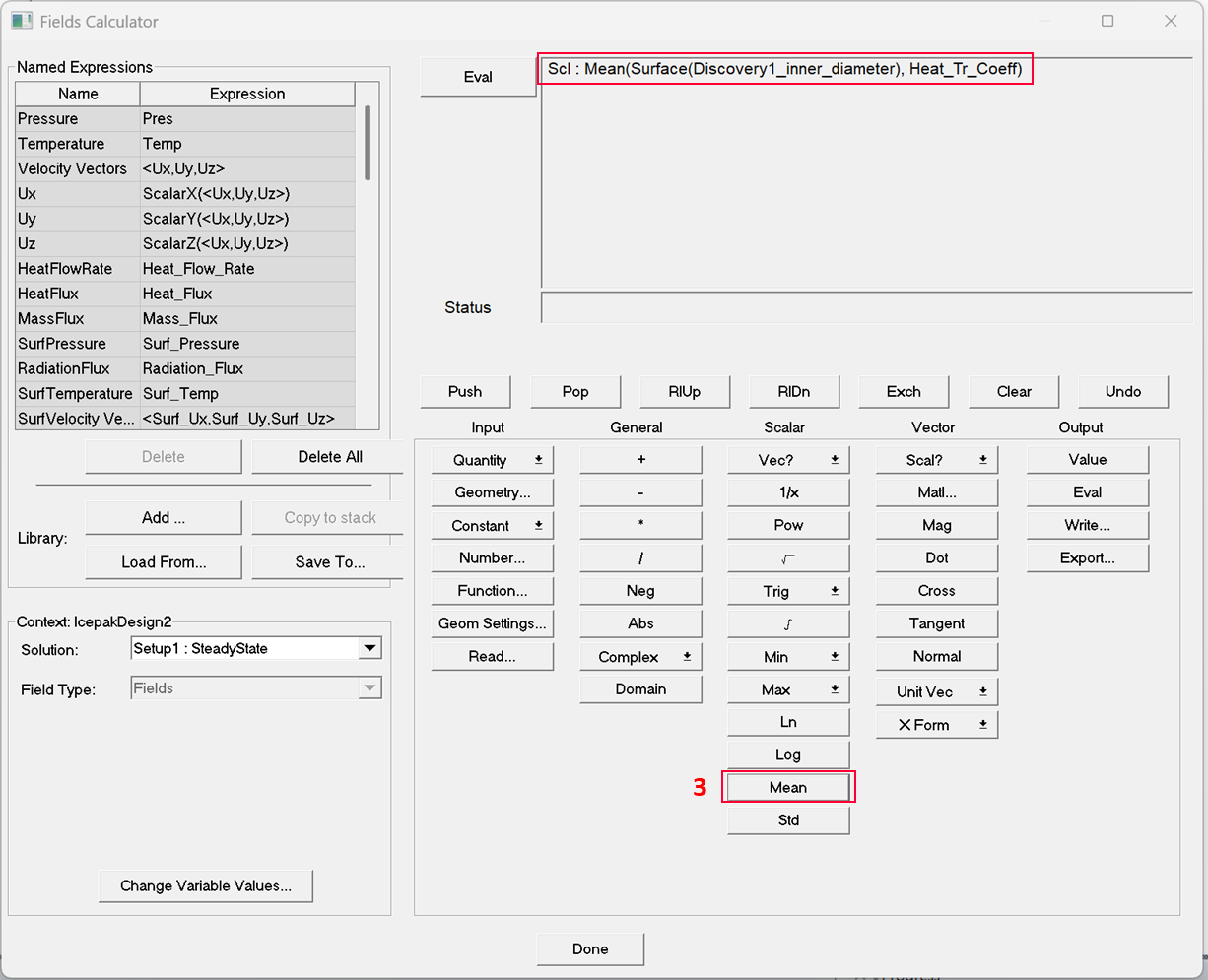

  3. 然后点击"mean"或"std"。现在不用担心这个。我们想要创建一个表达式,在表面上计算热传递系数。

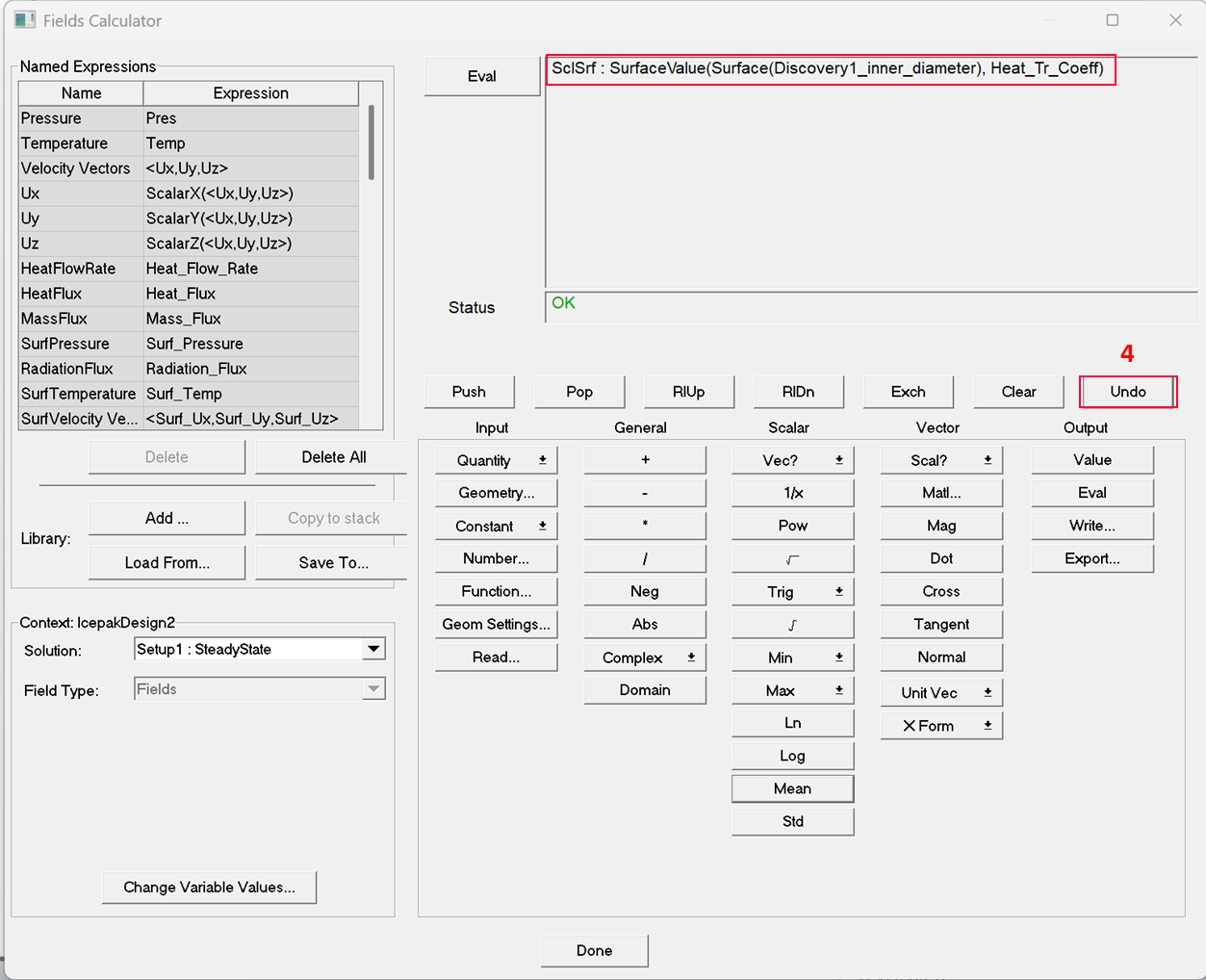

  4. 现在点击撤销。这将删除平均函数,并留下一个在表面上计算热传递系数的表达式。

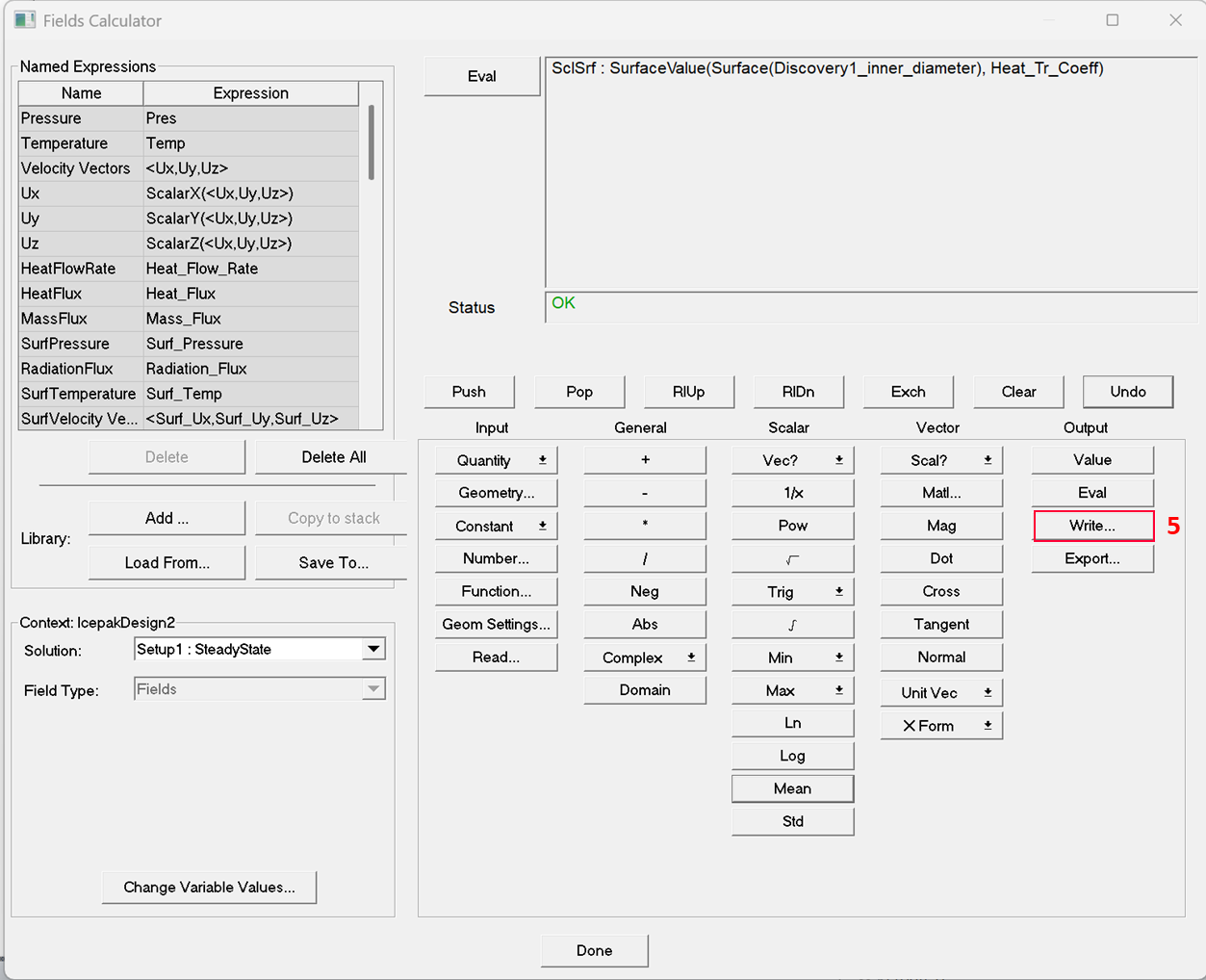

  5. 最后一步是用写作选项导出字段。这个过程会生成一个 .fld 文件,我们需要进一步修改才能在 Ansys Mmechanical 中读取。

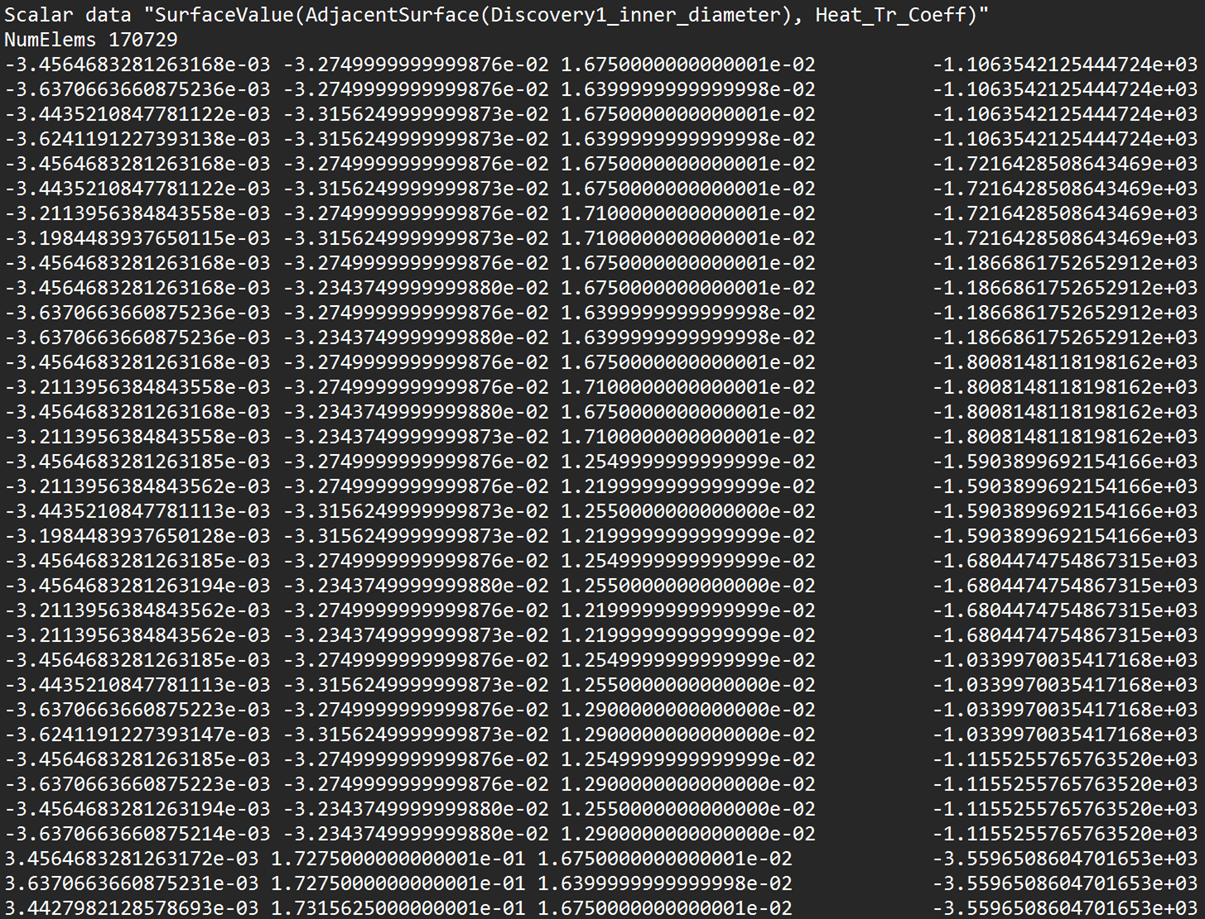

  6. 导出的文件看起来和下面图片很像。然而,该文件尚未准备好被Ansys Mechanical读取。我们需要基于.fld文件的数据创建一个.csv文件。

  7. 我们需要对 .fld 文件中的信息进行四项具体的活动/修改:

    • 我们必须创建一个包含这些信息的.csv文件。我们可以把数据复制到Excel文件里,或者写一个Python脚本来完成。

    • 新的.csv文件需要包含变量名称的初始行。**注:**所有从 Icepak 导入的变量都放在默认的 Icepak 单元中。

    • 我们必须将所有热传递系数值转换为正值。

    • 我们还需要添加一个额外的温度列,列出每组坐标的环境温度和传热系数。

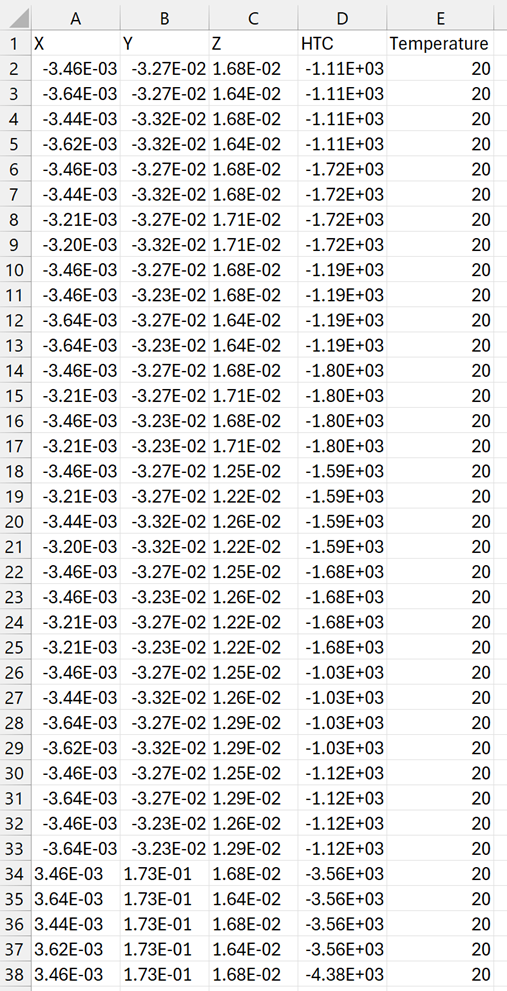

      最终,文件应该是这样的。

Ansys机械中的导入热传递系数:

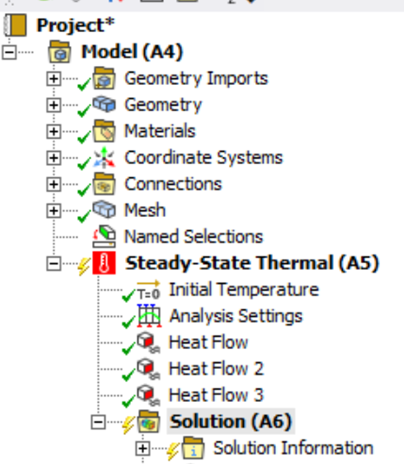

在本节中,我们假设你已经准备好热力项目,包含几何形状、网格和边界条件。

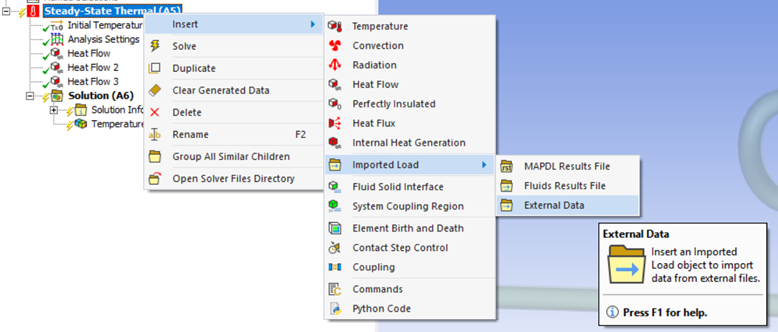

  1. 第一步是在我们的系统分析中右键点击,选择插入、导入加载,最后选择外部数据。

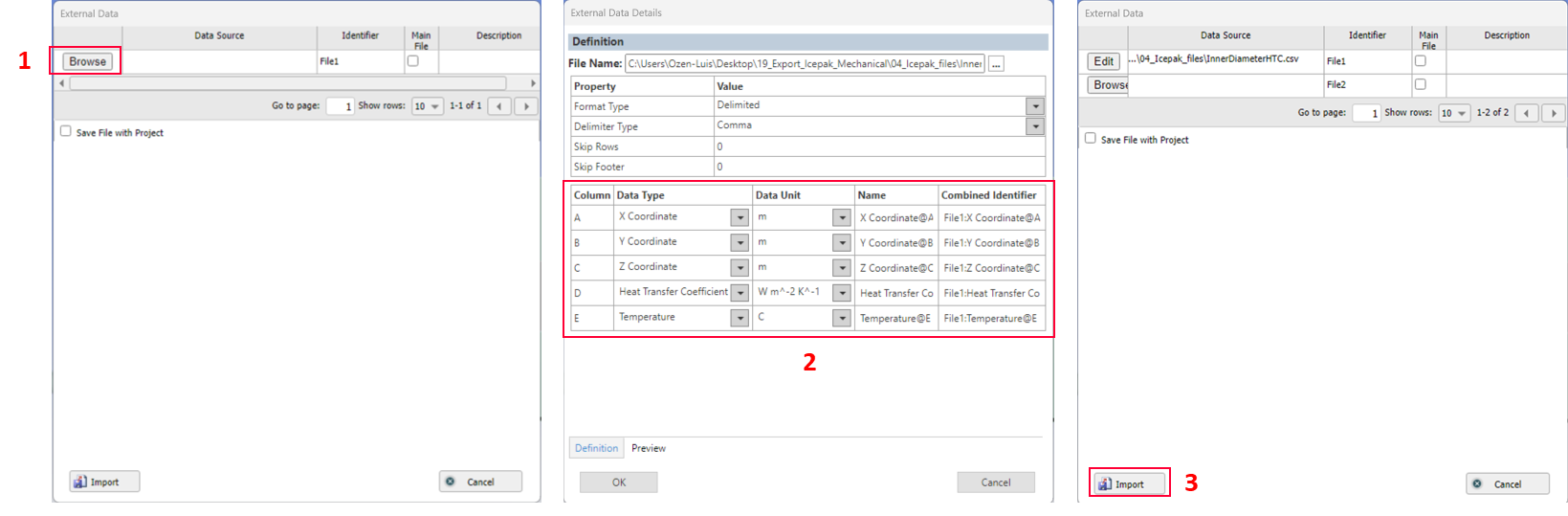

  2. 在外部数据窗口中,点击"浏览",寻找.csv文件。当你读取.csv文件时,你需要为每列分配正确的数据类型和数据单元。最后,你点击导入。

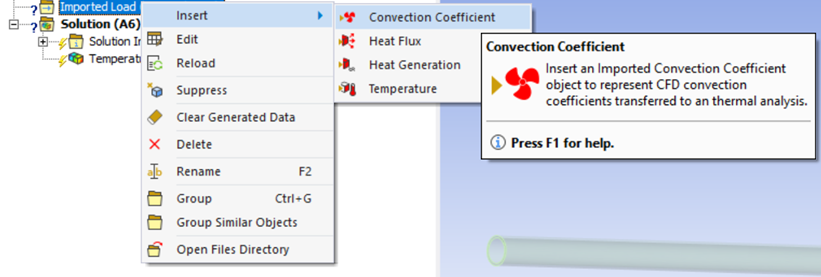

  3. 现在我们需要右键点击"导入加载文件夹"、插入和对流系数。

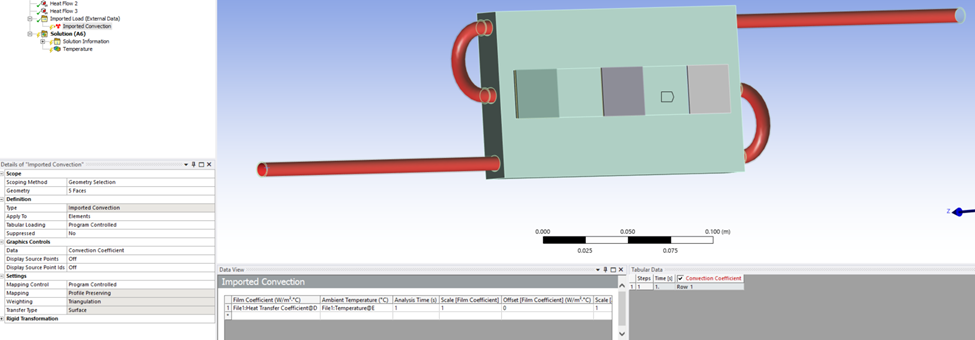

  4. 我们需要选择能够映射热传递系数的面,然后点击应用。

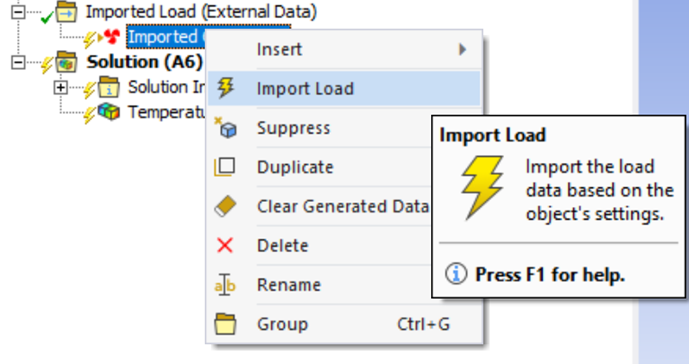

  5. 最后,我们右键点击导入对流任务,点击导入加载。

    导入热传递系数后,我们可以运行Ansys机械分析。

结果:

AEDT Icepak(CFD)与Ansys Mechanical(FEA)溶液的温度分布结果对比分析结果高度一致,为本次演示设计的热性能预测提供了高度信心。

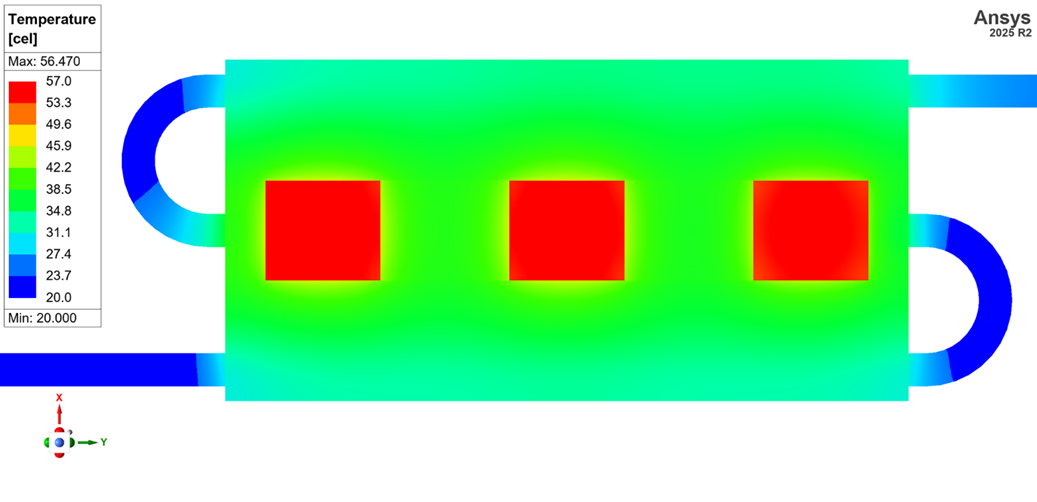

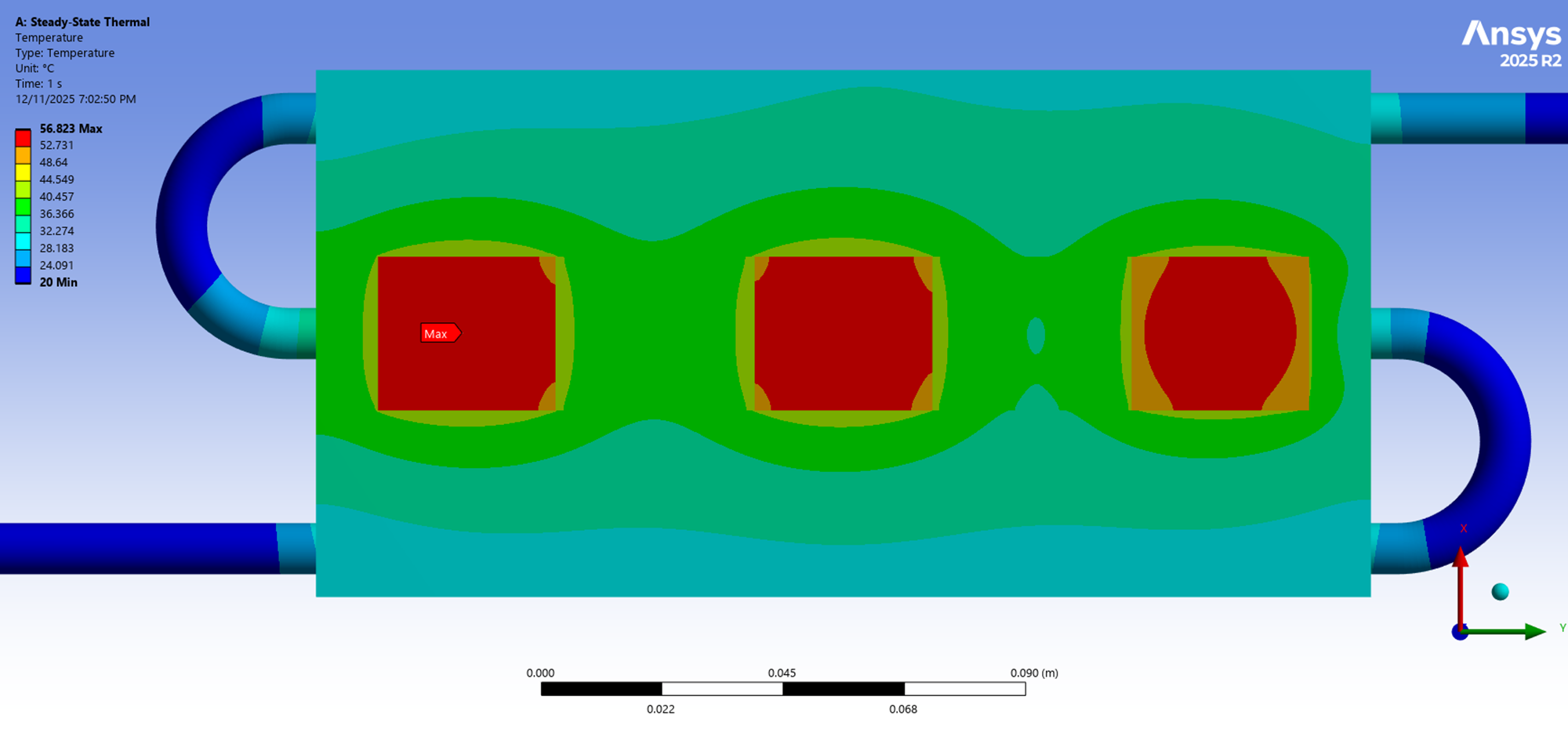

两次模拟计算的最高温度相似,Icepak 为 56.47 °C,Ansys Mechanical 为 56.82 °C,验证了我们问题的热结果。峰值值之外,整体热梯度和温度分布模式显示出强烈相关性,如下图热等高线对比所示。

在比较不同类型求解器的结果时,解会有细微的差异。由于网格策略的不同,Icepak 采用基于体积的网格,而 Ansys Mechanical 采用基于节点的元素网格,导致几何边界的建模和处理方式截然不同。此外,相关求解器使用的底层数学离散化技术总会在最终计算值中引入细微的局部差异。

结论:

这里展示的过程展示了如何将AEDT Icepak的传热系数导出到Ansys机械。然而,该过程也可用于导出其他热和流量变量,包括温度和压力。这些场可以作为边界条件,在Ansys Mechanical中进行热分析、静态分析或耦合分析
