前言
光模块是光纤通信系统中的核心器件，可以简单理解为"光电信号转换器"。
它主要完成一个核心任务：在发送端把电信号转换成光信号，通过光纤传输；在接收端再把光信号转换回电信号。
一、什么是光模块，如何区分它们

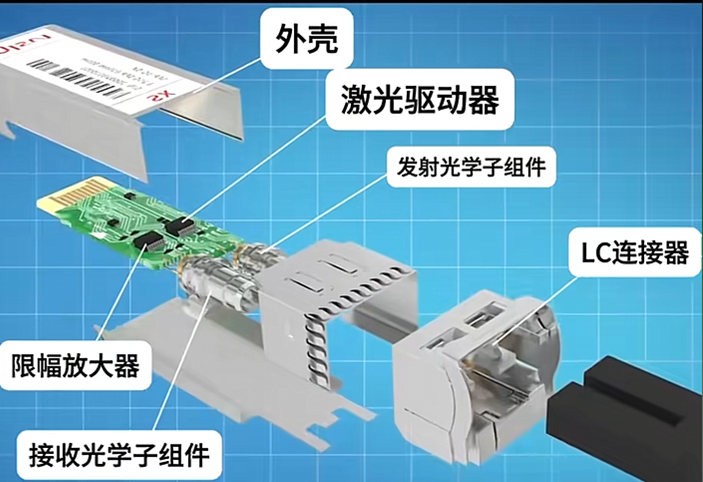

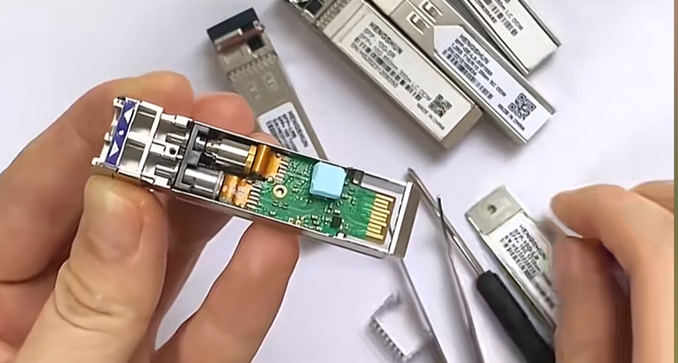

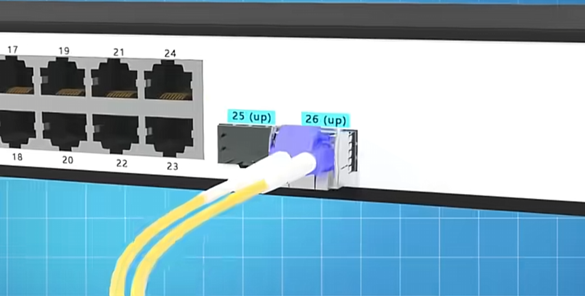

光模块是用于实现光电信号转换的设备，它在发送端将电信号转换为光信号，
通过光纤传输后通过接收端将光信号转换为电信号
光模块主要分为单模和多模
单模：工作在1310nm和1550nm，适合长距离传输，像城市间，国家间的通信
多模：，由于纤芯尺寸较大的原因，工作在850nm，通常用于短距离传输，比如数据中心的内部连接，或者大楼内的光纤布线，一般覆盖550m

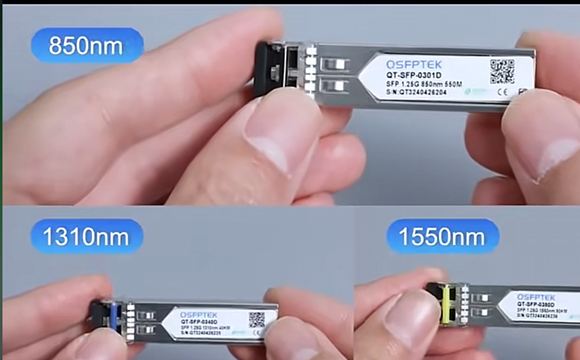

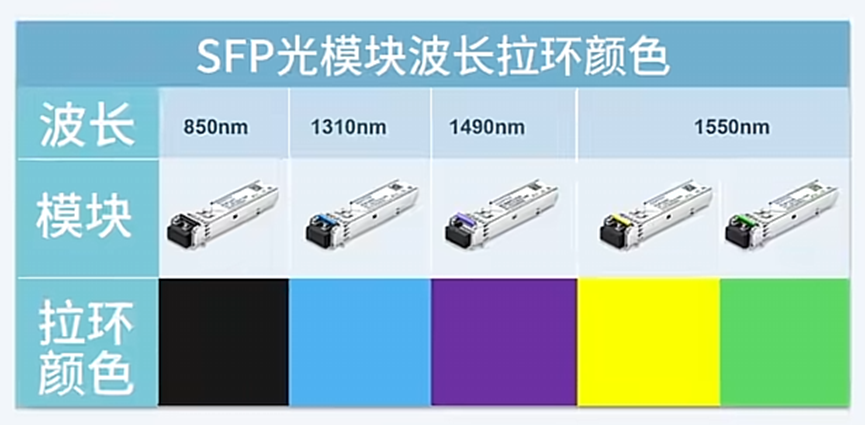

如何区分它们，看拉环颜色
850nm：黑色
1310nm:蓝色
1490：紫色
1550：黄色或绿色
配件颜色也不同：
单模用：SFP OS2 黄色光纤
多模用：浅蓝色 OM3/OM4
二、为什么光纤能够实现远距离通信
• 电信号在铜线中传输，就像声音在空气中传播。声音能量会向四面八方发散，并且很快被空气吸收而衰减，还会被其他噪音干扰。所以即使你大喊，声音也传不了几公里。
• 光信号在光纤中传输，就像光在一条极其纯净、内壁布满镜子的管道里以全反射的方式前进。光能量被完美地约束在管道中心，几乎不会向外泄漏，也几乎不受外界干扰。
光纤实现远距离通信，主要依赖于三大物理原
- 核心原理：光的全反射 ------ 为光打造"永不泄密的完美管道"
这是光纤能导光的最基本原理。
• 结构：光纤由两层超纯玻璃构成：
o 纤芯：中心部分，折射率较高。
o 包层：包裹着纤芯，折射率较低。
• 物理定律：当光从折射率高的介质射向折射率低的介质时，如果入射角足够大，光线将不会折射出去，而是会全部反射回原介质中。
• 效果：一旦光以特定角度进入纤芯，它就会在纤芯与包层的边界上发生持续不断的全反射，就像乒乓球在管道里来回弹射前进一样。这样，光就被牢牢地"困"在了纤芯里，沿着光纤的弯曲路径向前传播，而不会泄漏出去。
这就解决了"光能沿着弯曲路径传输"的问题。
- 关键材料：超纯玻璃与特定波长 ------ 将管道打造成"超光滑真空管"
全反射解决了路径问题，但光在普通玻璃里没走多远就会被杂质吸收或散射掉。这就需要材料科学的突破。
• 极致纯度：通信光纤的玻璃纯度达到了惊人的程度，其杂质含量比普通窗玻璃低了无数个数量级。这极大地降低了光能量被杂质吸收和散射（称为"瑞利散射"）的损耗。
• "光学窗口"：工程师们发现，光在特定波长下，玻璃的损耗最低。主要有三个窗口：
o 第一窗口：850nm - 损耗相对较高，用于短距离多模光纤。
o 第二窗口：1310nm - 损耗较低，约0.4 dB/km。
o 第三窗口：1550nm - 损耗最低，约0.2 dB/km，是远距离通信的绝对主力。
形象理解：传输15公里，信号功率才衰减一半。这意味着，光信号可以跑非常远的距离才需要被放大。
这解决了"光在传输过程中损耗极低"的问题。
- 系统支持：光放大器与色散管理 ------ 为马拉松设置"能量站"和"纠偏员"
即使损耗再低，跨越太平洋上万公里的距离，信号最终也会衰减到无法识别。同时，光脉冲在长距离奔跑后会"散开"（色散），导致误码。
• 掺铒光纤放大器（EDFA）：这是革命性的技术。它可以直接在纯光领域对光信号进行放大，而无需先转换成电信号。在海底光缆中，每隔几十公里就有一个EDFA，像"能量补给站"一样，为光信号加油，让它能继续奔跑。
• 色散管理：光纤存在"色散"效应，即不同颜色（波长）或不同模式的光速度略有差异，导致脉冲随时间展宽、模糊。长距离传输后，接收端就无法分辨连续的"1"是一个长脉冲还是多个脉冲叠在一起。通过使用色散补偿光纤 或先进调制技术，可以纠正这种畸变，保证信号清晰。
这解决了"光信号如何跨越极长距离后仍能被清晰识别"的问题。
所以，归根结底，光纤能够实现远距离通信是因为：
它利用全反射原理将光能量完美约束在低损耗的通道内，借助超纯玻璃材料在特定波长下将传输损耗降至极限，再辅以EDFA和色散管理等系统技术来补偿超长距离带来的衰减和畸变。
这就像为光信号修建了一条极其光滑、与世隔绝的真空管道，让它能够几乎无损耗、无干扰地奔向远方。
2.1为什么要区分波长
最核心的答案是：为了在一根光纤中同时传输多路信号，从而成百上千倍地提升通信容量（带宽），而无需铺设更多的光纤
WDM的时代（波分复用）：
WDM则采用了完全不同的思路：频率维度的复用。它让不同波长的光信号（代表不同的数据流）在同一根光纤中同时传输，彼此之间互不干扰。
类比：
• 无线电广播：不同的电台使用不同的频率（比如88.5MHz， 101.1MHz）同时广播。你的收音机通过调谐到特定频率来选择想听的电台，而不会听到其他台的节目。
• WDM系统：完全同理。不同"发送器"（特定波长的光模块）使用不同的光频率/波长（比如1550.12nm， 1550.92nm）同时发送数据。在接收端，通过一个"光滤波器"选择出特定波长的光信号进行接收。
2.2 为什么会有850nm和1550nm等多种波长

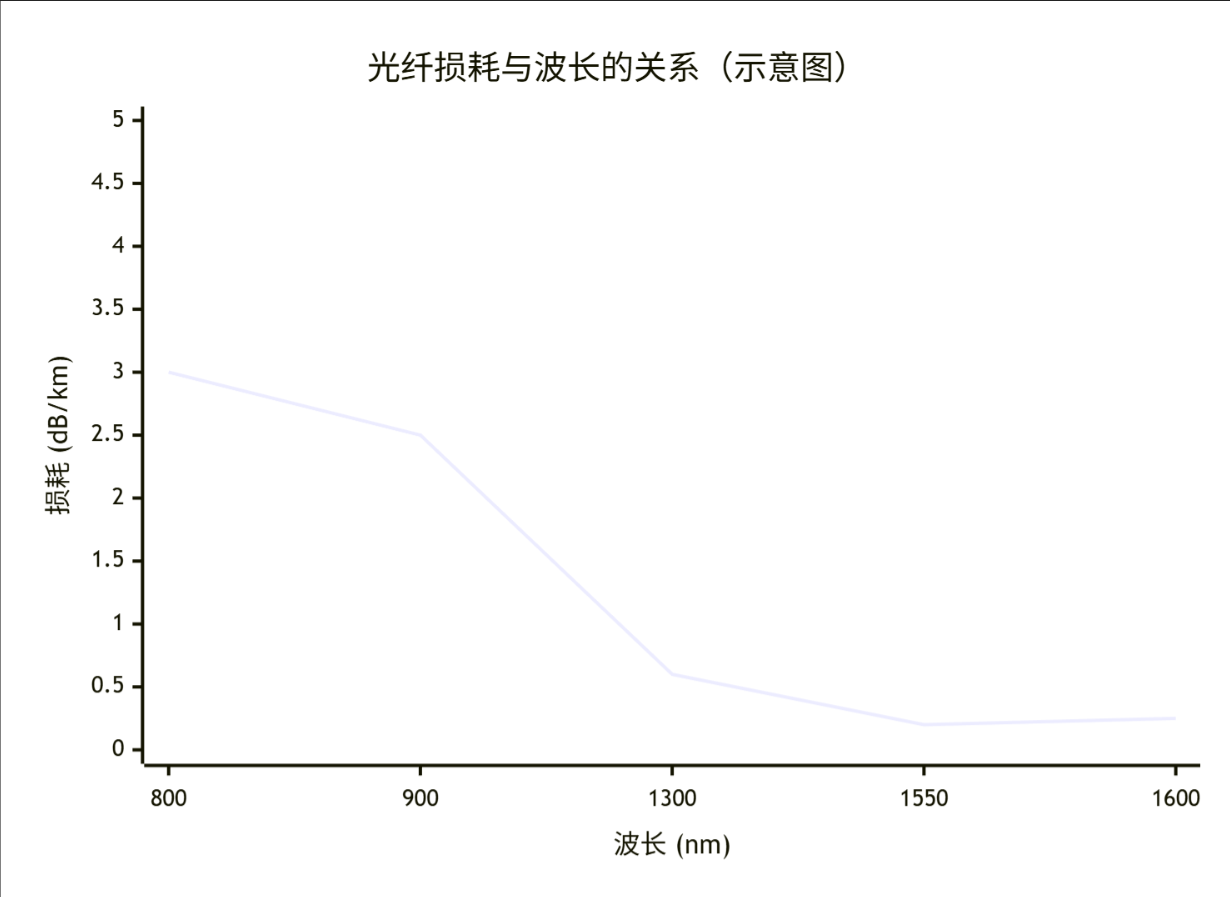

光在光纤中传输时会有损耗（衰减），而损耗的大小与光的波长密切相关。下图清晰地展示了光纤的损耗随波长变化的曲线，并标明了几个主要的通信窗口：
从上图可以直观地看到两个关键点：
损耗谷底：光纤的损耗并不是线性的，而是在特定波长区域存在"窗口"，在这些窗口内传输，光信号衰减得最慢，可以传得更远。
三个主要窗口：根据这一特性，工程师们找到了三个损耗相对较低的区域，并命名为：
第一窗口：850nm波段 - 早期多模光纤的主要窗口。
第二窗口：1310nm波段 - 零色散点，损耗较低。
第三窗口：1550nm波段 - 损耗最低点，是长距离通信的绝对主力。
总结：波长选择的逻辑链
看需求定距离：首先明确传输距离是多远？是机房内10米，还是城市间100公里？
看距离定窗口：根据距离选择损耗合适的波长窗口。短距可选高损耗但低成本的850nm；长距必须选低损耗的1550nm。
看窗口定器件：根据选定的波长，选择相应的激光器和光纤。
850nm → 使用VCSEL激光器和多模光纤，整套系统成本最低。
1310/1550nm → 使用DFB/EML激光器和单模光纤，系统性能更高，成本也更高。
因此，存在多种波长的根本原因是：为了在"性能"、"成本"和"传输距离"之间取得最佳平衡。 没有一种波长是万能的，通过为不同任务"量身定制"波长，我们才能以最经济的方式构建出从数据中心机柜到跨洋光缆的整个复杂而高效的全球光网络。

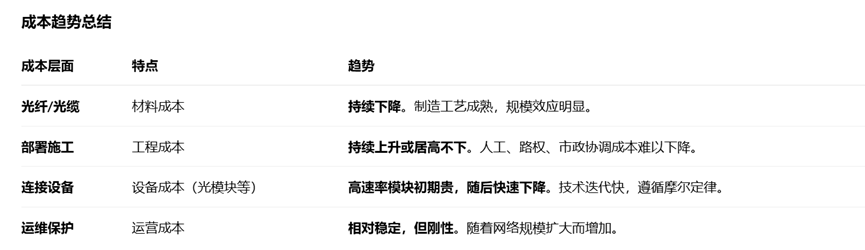

三、光纤的成本
贵的主要不是那根玻璃丝，而是铺设它所要经历的"翻山越岭、穿江过海"的宏大工程，以及两端昂贵的光电转换和处理设备。 然而，一旦光纤网络建成，其巨大的带宽和极低的运维成本使得平均每比特数据的传输成本变得极其便宜，这是铜线网络无法比拟的，也是光纤能够成为现代通信社会基石的根本原因。

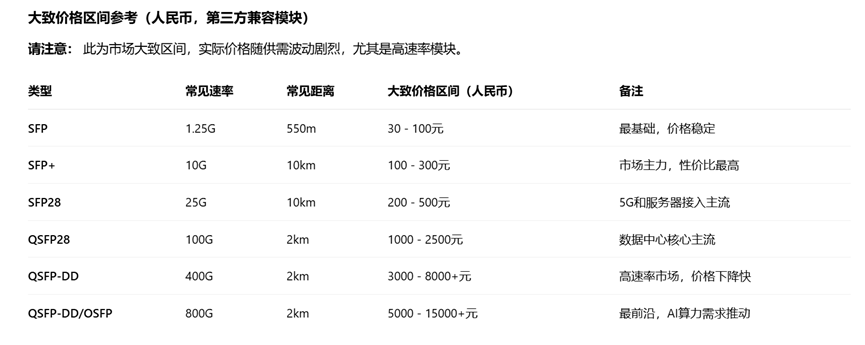

四、光模块的成本
成本趋势总结
- 技术迭代驱动成本下降：任何一款光模块，在刚推出时都极其昂贵。随着技术成熟、量产规模扩大，其价格会遵循类似"摩尔定律"的曲线快速下降。例如，100G光模块在2015年时是天价，而现在已非常亲民。
- 高速率需求推高成本：AI、云计算、5G等应用对网络带宽的需求永无止境，不断推动800G、1.6T等更高速率模块的研发，这些前沿产品在初期会维持高价。
- 供应链和市场竞争：中国厂商在光通信领域的深度参与和激烈竞争，是全球光模块价格得以快速下降的重要推动力，为消费者带来了巨大的性价比红利。
总结
总而言之，选择光模块不是在买一个简单的零件，而是在为您的网络通道选择一套完整的"动力总成和底盘系统"。需要根据具体的速率、距离、预算和运维需求，在"性能、成本、可靠性"之间找到最佳平衡点。
