stm32基础学习------按键的使用
所有可用资源可在我的gitee仓库查找，点击即可前往。
一、前言
本篇文章继续介绍stm32的一些基本使用，文章主要是介绍OLED显示屏的使用，主要包含如何显示英文字体、中文字体和绘制位图，总体而言它使用的整个流程还是比较麻烦的，不过，咱们需要先懂得如何使用，关于原理方面到后续真的需要后自然而然的就会深入了解了，废话不多说，咱们开始。
二、准备工作
硬件：
- stm32F103C8T6开发板
- ST-LINK V2下载器一个
- 四引脚OLED显示屏一个
- 220Ω电阻两个
- 杜邦线若干+面包板
软件：
- Keil 5（没安装可以点击进入我的另一篇博客有详细下载及配置教程）
其他（需要自行下载，点击前往，下载template文件即可）：
- stm32工程模板（由于新建模板比较麻烦，初学还是找个工程模板吧，方便点）

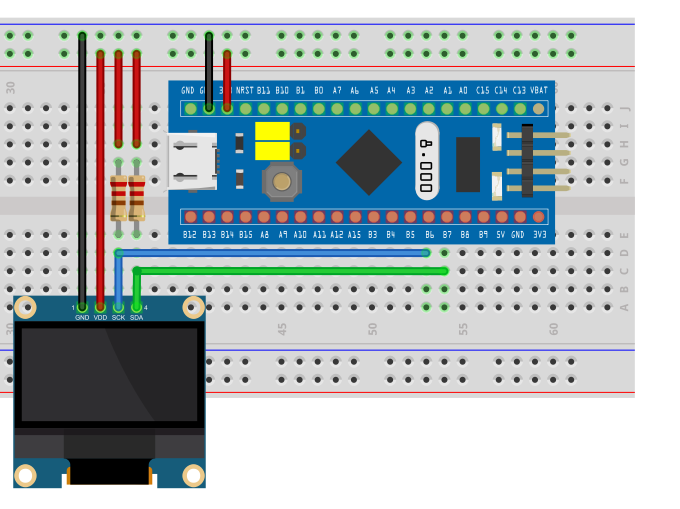

电路图：
三、编写代码
1. 显示英文字体
对于英文字体的显示比较简单，按步骤初始化再输出即可。
cpp
#include "stm32f10x.h"
#include "../my_lib/oled.h"
#include "../my_lib/si2c.h"
SI2C_TypeDef si2c;
OLED_TypeDef oled;
void Init_I2C(void); //软i2c初始化
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size); //i2c通信函数，用于向设备写数据
void My_OLEDScreen_init(void);
void Init_I2C(void){
si2c.SCL_GPIOx = GPIOB;
si2c.SCL_GPIO_Pin = GPIO_Pin_6;
si2c.SDA_GPIOx = GPIOB;
si2c.SDA_GPIO_Pin = GPIO_Pin_7;
My_SI2C_Init(&si2c);
}
int main(void)
{
Init_I2C();
My_OLEDScreen_init();
// 打印Hello World
OLED_SetBrush(&oled, PEN_COLOR_TRANSPARENT); //设置透明画刷
OLED_SetPen(&oled, PEN_COLOR_WHITE, 1); //设置白画笔
OLED_SetCursor(&oled, 24, 50); //设置光标位置
OLED_DrawString(&oled, "Hello World!");
OLED_SendBuffer(&oled); //发送显示
while(1){
}
}
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size){
return My_SI2C_SendBytes(&si2c, addr, pdata, size);
}
void My_OLEDScreen_init(void){ //oled显示屏初始化
OLED_InitTypeDef OLED_InitStruct;
OLED_InitStruct.i2c_write_cb = i2c_write_bytes;
OLED_Init(&oled, &OLED_InitStruct);
}编译并下载，按下复位键，可以看到OLED显示屏上显示"Hello World !"字样。
2. 显示中文字体

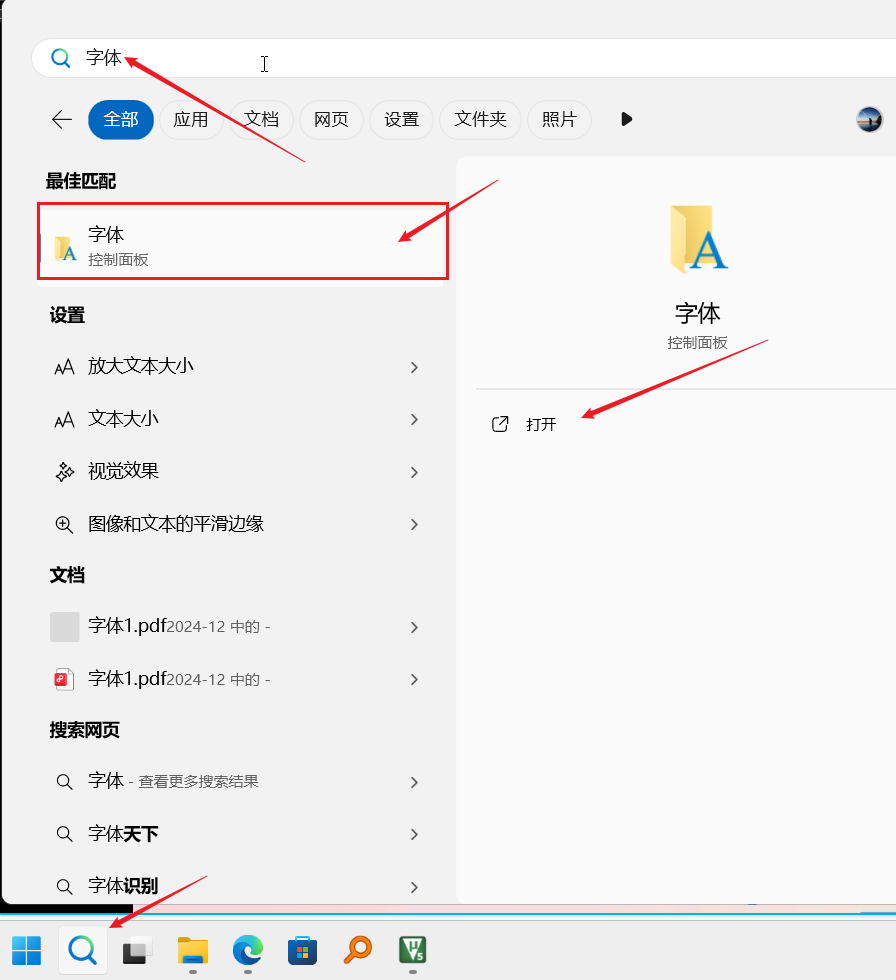

关于中文字体的显示这就比较麻烦了，咱们需要用到取模软件帮我们把中文字体进行编码后才能进行显示。首先我们以自己电脑中已有的字体为例，在电脑搜索框或者控制面板找到"字体"。

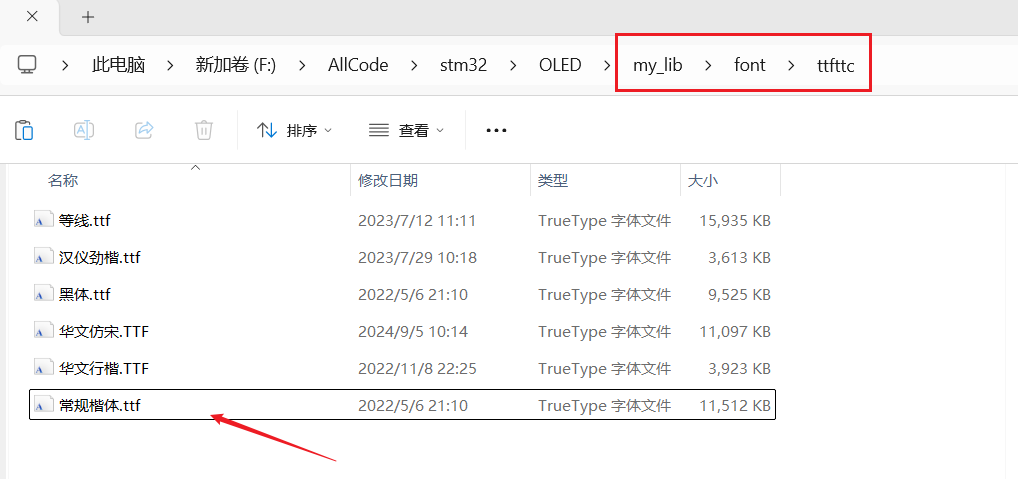

例如我拿我电脑的"常规楷体"为例，复制到咱们的工程文件夹中的my_lib->font->ttfttc文件夹当中。

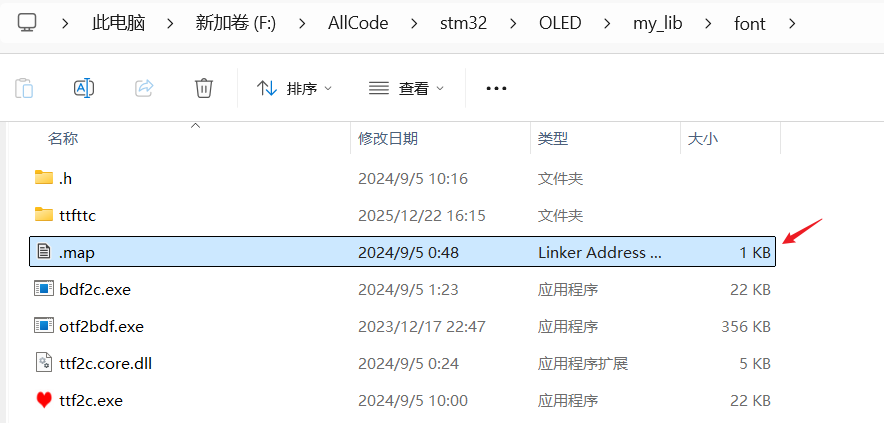

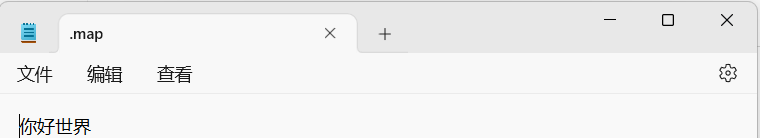

然后返回上一级font文件夹，以记事本方式打开.map文件，在里面录入我们要显示的文字（可以录入所有你想要的），比如我要显示"你好世界"。

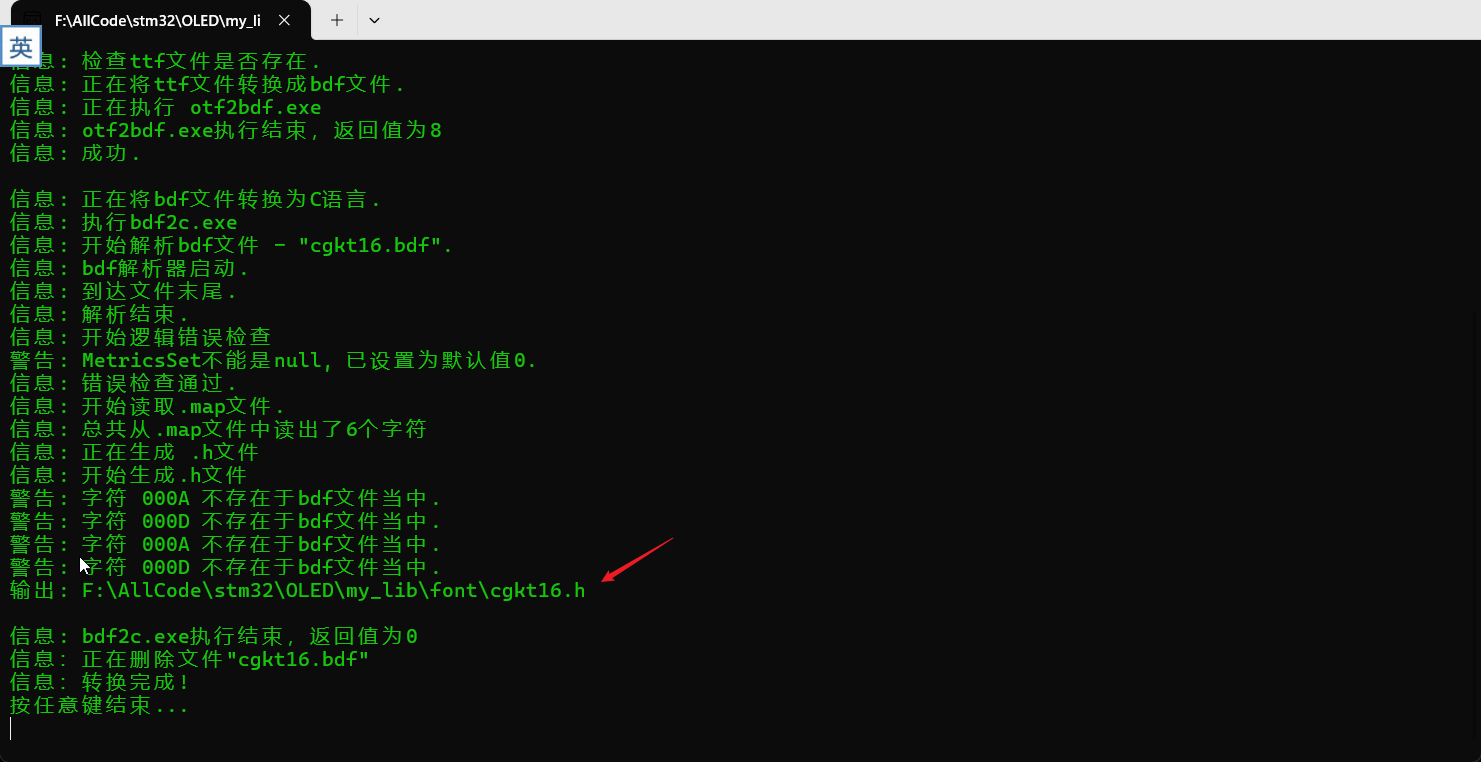

保存后，双击运行同级目录下的ttf2c.exe文件（来自于b站博主"铁头山羊"），

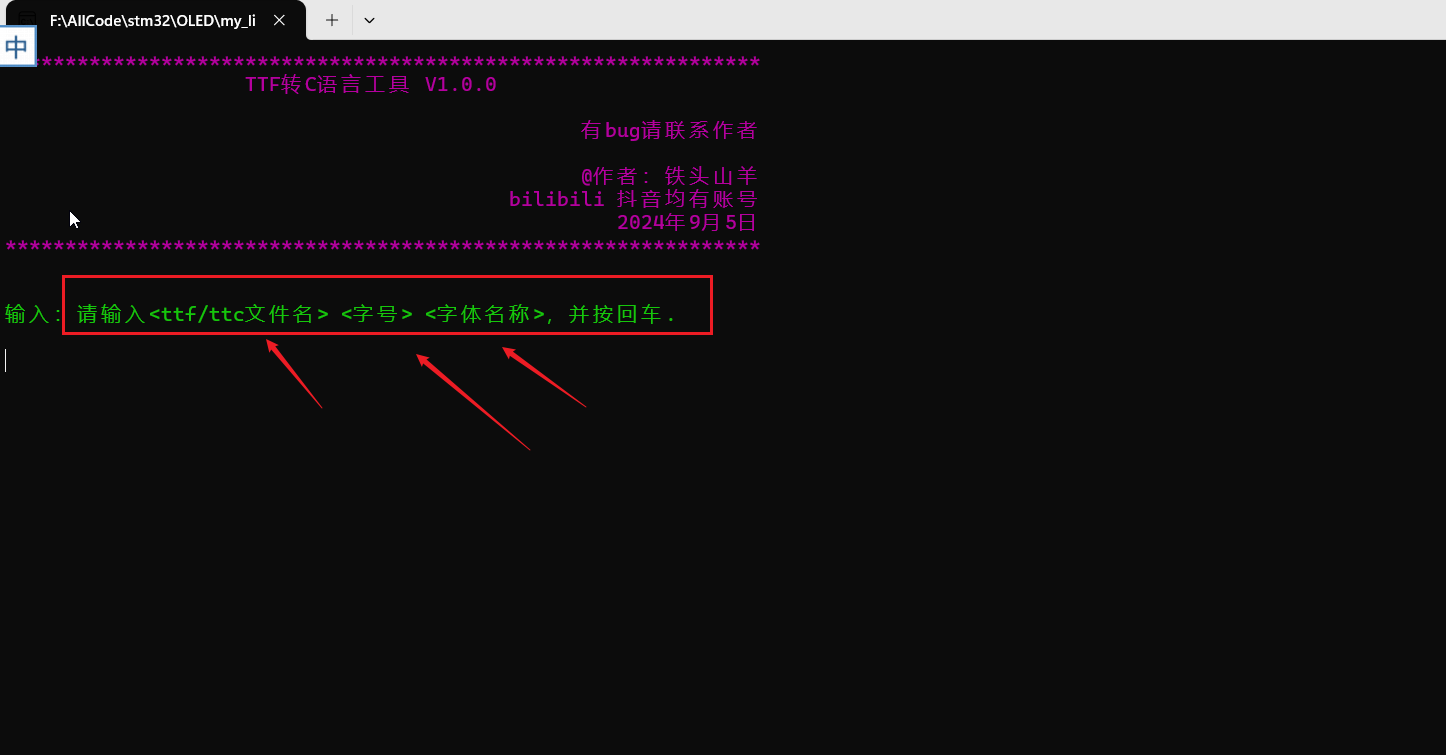

这里咱们需要输入三个信息，分别是：字体文件名、字号和要生成的字体名称（自定义，简单点好），比如我这里刚刚用的常规楷体，那么我就输入"常规楷体 16 cgkt16"每个信息之间记得加空格，然后回车等待生成。生成成功：
回到咱们的工程主程序进行引入就可以开始使用了。
然后下面是对应的代码，在原来的基础下添加了显示中文字体的代码
cpp
#include "stm32f10x.h"
#include "../my_lib/oled.h"
#include "../my_lib/si2c.h"
#include "cgkt16.h" // 引入生成的字体文件
SI2C_TypeDef si2c;
OLED_TypeDef oled;
void Init_I2C(void); ////软i2c初始化
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size); ///i2c通信函数，用于向设备写数据
void My_OLEDScreen_init(void);
void Init_I2C(void){
si2c.SCL_GPIOx = GPIOB;
si2c.SCL_GPIO_Pin = GPIO_Pin_6;
si2c.SDA_GPIOx = GPIOB;
si2c.SDA_GPIO_Pin = GPIO_Pin_7;
My_SI2C_Init(&si2c);
}
int main(void)
{
Init_I2C();
My_OLEDScreen_init();
// 打印Hello World
OLED_SetBrush(&oled, PEN_COLOR_TRANSPARENT); //设置画刷
OLED_SetPen(&oled, PEN_COLOR_WHITE, 1); //设置画笔
OLED_SetCursor(&oled, 24, 50); //设置光标位置
OLED_DrawString(&oled, "Hello World!");
//打印 你好世界
OLED_SetFont(&oled, &cgkt16); //设置字体（常规楷体）
// 打印
int16_t x = (OLED_GetScreenWidth(&oled) - OLED_GetStrWidth(&oled, "你好世界")) / 2;
OLED_SetCursor(&oled, 24, 28); //
OLED_DrawString(&oled, "你好世界");
OLED_SendBuffer(&oled); //发送显示
while(1){
}
}
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size){
return My_SI2C_SendBytes(&si2c, addr, pdata, size);
}
void My_OLEDScreen_init(void){ //oled初始化
OLED_InitTypeDef OLED_InitStruct;
OLED_InitStruct.i2c_write_cb = i2c_write_bytes;
OLED_Init(&oled, &OLED_InitStruct);

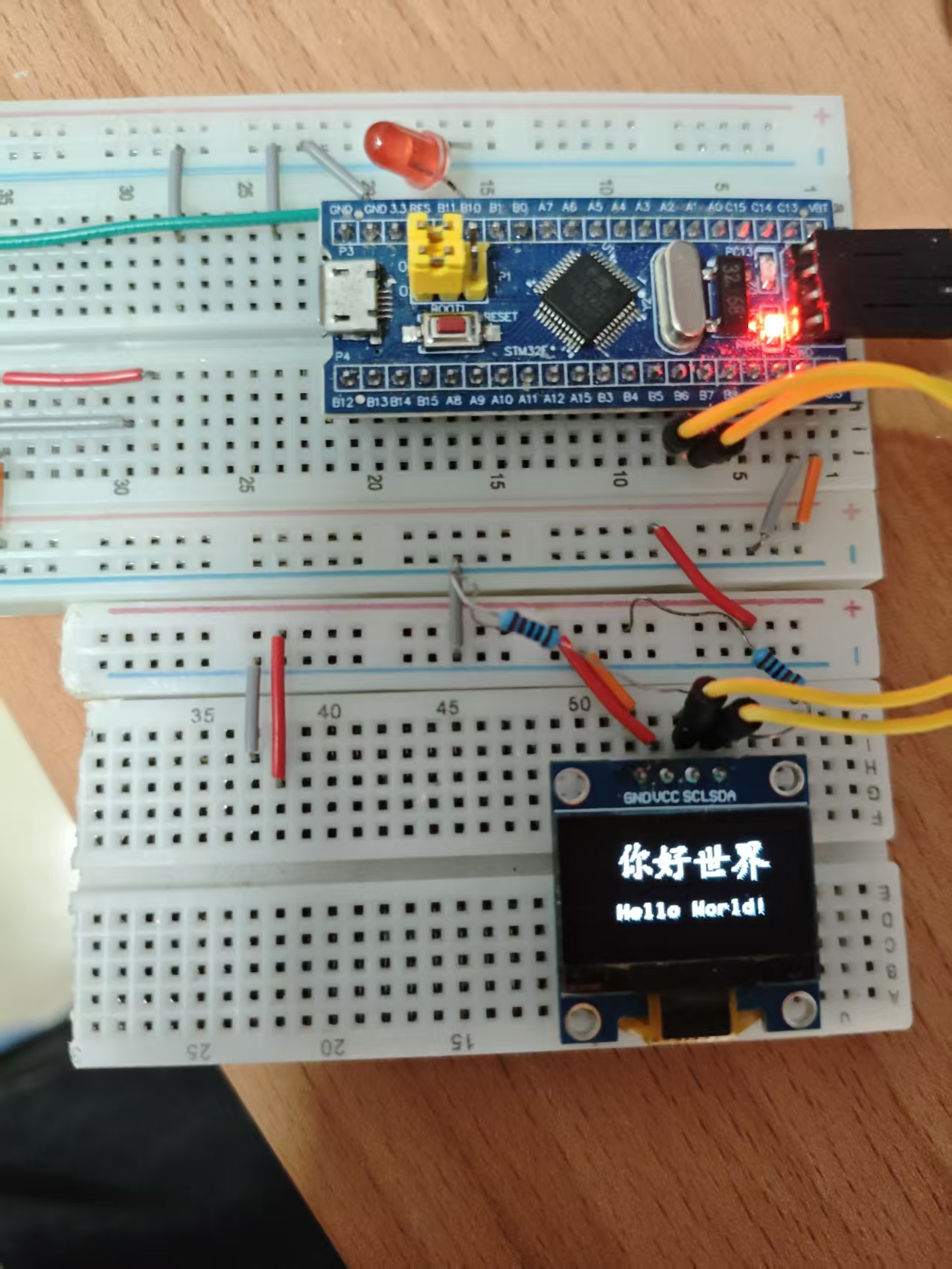

}编译下载，按下复位即可显示。

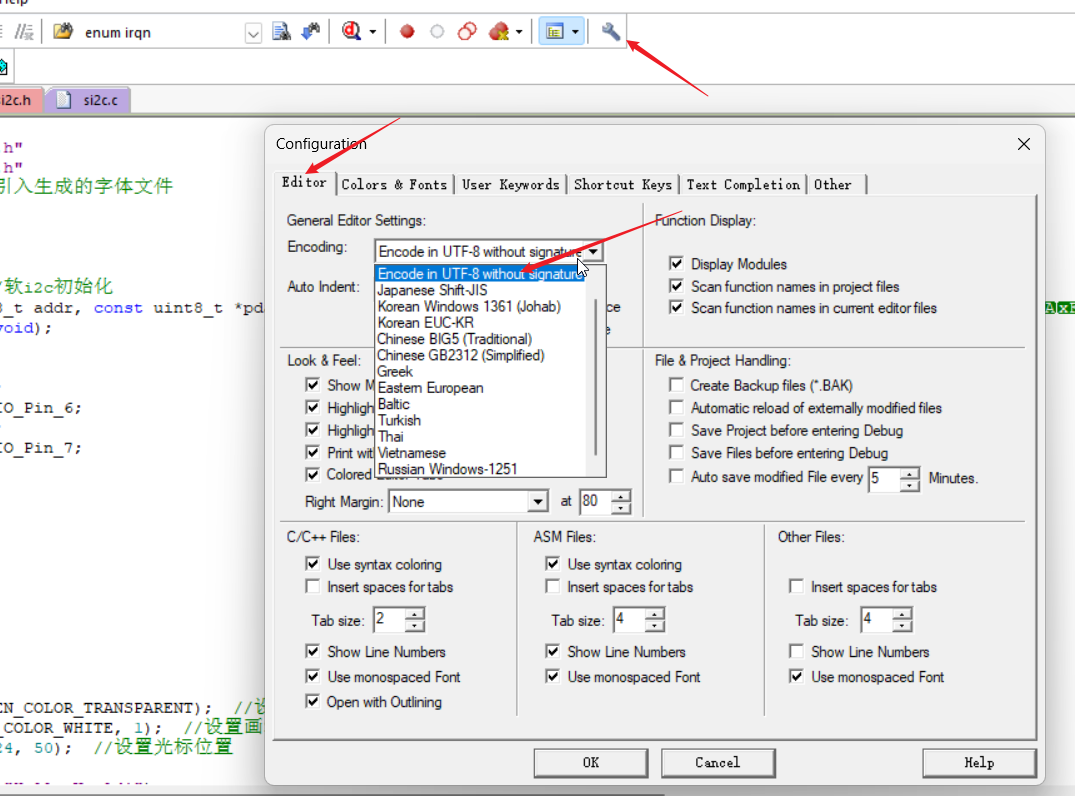

注意：如果没有正常显示，需要你把编码类型改成utf-8的格式，点击keil软件右上角的扳手更改，重新编译烧录并按下复位键即可。
3. 绘制位图
关于这方面，我之前写过在Arduino的版本，这个使用差不多，大家有兴趣可以看看（点击前往），咱们这里也同样尝试显示下面这张图，大家有需要可以自行下载。
打开这个取模网站（点击前往），可以进入到这个界面，我们选择我们要显示的图片，然后打开。

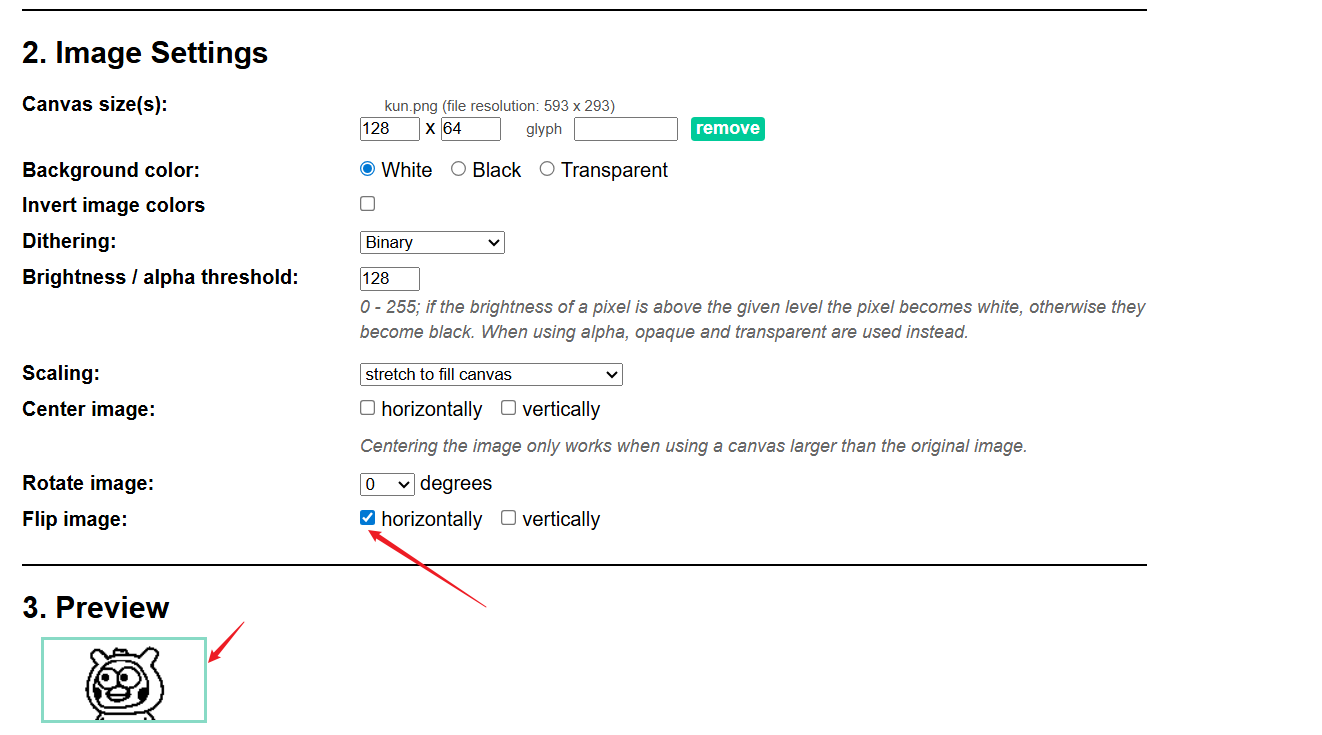

往下拉，输入画布尺寸，我们的显示屏是128x64像素的，然后让图片自适应画布，然后在下面就可以看到我们生成的图片预览了。
然后选定输出格式为Arduino code格式，以及变量名（我这里图片名为kun然后输入kun，最后生成的变量名会为kunkun）。
全选复制上面的代码，回到主程序代码中，把显示内容改成如下即可
cpp
const uint8_t bitmap[] = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xef, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x03, 0xff, 0xff, 0xf9, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x01, 0xff, 0xfc, 0x00, 0xff, 0xe0, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xf8, 0xff, 0xf8, 0x00, 0x7f, 0x80, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xfc, 0x7f, 0xf9, 0x1e, 0x7f, 0x0e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xfe, 0x3f, 0xf1, 0xfe, 0x7e, 0x1f, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xff, 0x1c, 0x00, 0x00, 0x7c, 0x3f, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0x80, 0x00, 0x00, 0x08, 0xff, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf9, 0xff, 0xc0, 0xff, 0xfe, 0x00, 0xff, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0xe7, 0xff, 0xff, 0xc1, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0xff, 0xff, 0xff, 0xff, 0xf3, 0xfe, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0xff, 0xc0, 0x00, 0x1f, 0xfe, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3f, 0xfe, 0x01, 0xfc, 0x07, 0xfc, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xf8, 0x3f, 0xff, 0xc1, 0xf8, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xf0, 0xff, 0xff, 0xf0, 0xf1, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xe3, 0xff, 0xff, 0xfc, 0x78, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xc7, 0x80, 0xff, 0xfe, 0x3c, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3f, 0x8e, 0x00, 0x3f, 0x80, 0x1e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0x9c, 0x3f, 0x1e, 0x00, 0x1f, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0xff, 0x18, 0xff, 0x8c, 0x7f, 0x8f, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0x31, 0xff, 0xc0, 0xff, 0xc7, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xfe, 0x63, 0xff, 0xe1, 0xff, 0xe7, 0x8f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xfc, 0x67, 0xfc, 0x23, 0xf8, 0x63, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe3, 0xfc, 0xe7, 0xf8, 0x13, 0xf0, 0x33, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe7, 0xf8, 0xcf, 0xf8, 0x13, 0xf0, 0x31, 0xc7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xc7, 0xf9, 0xcf, 0xf8, 0x13, 0xf0, 0x31, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0xf9, 0xcf, 0xf8, 0x13, 0xf0, 0x30, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8f, 0xf3, 0xcf, 0xfc, 0x33, 0xf8, 0xf0, 0xe3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xe7, 0xff, 0xe3, 0xff, 0xe0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xe3, 0xff, 0xe3, 0xff, 0xe4, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xf1, 0xff, 0xc3, 0xff, 0xc6, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf3, 0xf8, 0xff, 0x01, 0xff, 0x8e, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf3, 0xfc, 0x08, 0x00, 0x3f, 0x1e, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x3f, 0x00, 0x3c, 0x00, 0x30, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x0f, 0xe1, 0xff, 0x80, 0xe0, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x0f, 0xe3, 0xff, 0xc7, 0xc0, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x07, 0xe3, 0xff, 0xe3, 0xc0, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x07, 0xe1, 0xff, 0xe1, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf0, 0x07, 0xc0, 0x00, 0x01, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf8, 0x07, 0xe0, 0x00, 0x03, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf8, 0x07, 0xe1, 0xff, 0xe3, 0xc0, 0xe3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xfc, 0x07, 0xf0, 0x7f, 0xc7, 0xe1, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8f, 0xfc, 0x0f, 0xfc, 0x00, 0x0f, 0xf1, 0xc7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0xfe, 0x1f, 0xff, 0x00, 0x1f, 0xf3, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xc7, 0xff, 0x0f, 0xff, 0xe0, 0xff, 0xe3, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe3, 0xff, 0x83, 0xff, 0xff, 0xff, 0xe7, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0xe0, 0x3f, 0xff, 0xff, 0xc7, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0xf8, 0x01, 0xff, 0xff, 0x0e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0xff, 0x80, 0x00, 0x00, 0x1c, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x1f, 0xff, 0xfc, 0x00, 0x00, 0xf8, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x07, 0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xc3, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0xff, 0xff, 0xfe, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xe2, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xc7, 0xfc, 0x00, 0x00, 0x00, 0xcf, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xff, 0xff, 0xc7, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x3c, 0xff, 0xff, 0xff, 0xff, 0x33, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3c, 0xff, 0xff, 0xff, 0xff, 0x11, 0xff, 0xff, 0xff, 0xff, 0xff};
OLED_SetCursor(&oled, 0, 0); //设置光标到原点
OLED_DrawBitmap(&oled, 128, 64, bitmap); //绘制
OLED_SendBuffer(&oled); //发送显示然后下面是我的完整代码
cpp
#include "stm32f10x.h"
#include "../my_lib/oled.h"
#include "../my_lib/si2c.h"
#include "cgkt16.h" // 引入生成的字体文件
SI2C_TypeDef si2c;
OLED_TypeDef oled;
void Init_I2C(void); ////软i2c初始化
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size); //i2cͨхگ˽ìԃԚвʨѸд˽ߝ
void My_OLEDScreen_init(void);
void Init_I2C(void){
si2c.SCL_GPIOx = GPIOB;
si2c.SCL_GPIO_Pin = GPIO_Pin_6;
si2c.SDA_GPIOx = GPIOB;
si2c.SDA_GPIO_Pin = GPIO_Pin_7;
My_SI2C_Init(&si2c);
}
int main(void)
{
Init_I2C();
My_OLEDScreen_init();
const uint8_t bitmap[] = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xef, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x03, 0xff, 0xff, 0xf9, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x01, 0xff, 0xfc, 0x00, 0xff, 0xe0, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xf8, 0xff, 0xf8, 0x00, 0x7f, 0x80, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xfc, 0x7f, 0xf9, 0x1e, 0x7f, 0x0e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xfe, 0x3f, 0xf1, 0xfe, 0x7e, 0x1f, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xff, 0x1c, 0x00, 0x00, 0x7c, 0x3f, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0x80, 0x00, 0x00, 0x08, 0xff, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf9, 0xff, 0xc0, 0xff, 0xfe, 0x00, 0xff, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0xe7, 0xff, 0xff, 0xc1, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0xff, 0xff, 0xff, 0xff, 0xf3, 0xfe, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0xff, 0xc0, 0x00, 0x1f, 0xfe, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3f, 0xfe, 0x01, 0xfc, 0x07, 0xfc, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xf8, 0x3f, 0xff, 0xc1, 0xf8, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xf0, 0xff, 0xff, 0xf0, 0xf1, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xe3, 0xff, 0xff, 0xfc, 0x78, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xc7, 0x80, 0xff, 0xfe, 0x3c, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3f, 0x8e, 0x00, 0x3f, 0x80, 0x1e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0x9c, 0x3f, 0x1e, 0x00, 0x1f, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0xff, 0x18, 0xff, 0x8c, 0x7f, 0x8f, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0x31, 0xff, 0xc0, 0xff, 0xc7, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xfe, 0x63, 0xff, 0xe1, 0xff, 0xe7, 0x8f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xfc, 0x67, 0xfc, 0x23, 0xf8, 0x63, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe3, 0xfc, 0xe7, 0xf8, 0x13, 0xf0, 0x33, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe7, 0xf8, 0xcf, 0xf8, 0x13, 0xf0, 0x31, 0xc7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xc7, 0xf9, 0xcf, 0xf8, 0x13, 0xf0, 0x31, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0xf9, 0xcf, 0xf8, 0x13, 0xf0, 0x30, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8f, 0xf3, 0xcf, 0xfc, 0x33, 0xf8, 0xf0, 0xe3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xe7, 0xff, 0xe3, 0xff, 0xe0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xe3, 0xff, 0xe3, 0xff, 0xe4, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xf1, 0xff, 0xc3, 0xff, 0xc6, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf3, 0xf8, 0xff, 0x01, 0xff, 0x8e, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf3, 0xfc, 0x08, 0x00, 0x3f, 0x1e, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x3f, 0x00, 0x3c, 0x00, 0x30, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x0f, 0xe1, 0xff, 0x80, 0xe0, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x0f, 0xe3, 0xff, 0xc7, 0xc0, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x07, 0xe3, 0xff, 0xe3, 0xc0, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x07, 0xe1, 0xff, 0xe1, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf0, 0x07, 0xc0, 0x00, 0x01, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf8, 0x07, 0xe0, 0x00, 0x03, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf8, 0x07, 0xe1, 0xff, 0xe3, 0xc0, 0xe3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xfc, 0x07, 0xf0, 0x7f, 0xc7, 0xe1, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8f, 0xfc, 0x0f, 0xfc, 0x00, 0x0f, 0xf1, 0xc7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0xfe, 0x1f, 0xff, 0x00, 0x1f, 0xf3, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xc7, 0xff, 0x0f, 0xff, 0xe0, 0xff, 0xe3, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe3, 0xff, 0x83, 0xff, 0xff, 0xff, 0xe7, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0xe0, 0x3f, 0xff, 0xff, 0xc7, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0xf8, 0x01, 0xff, 0xff, 0x0e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0xff, 0x80, 0x00, 0x00, 0x1c, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x1f, 0xff, 0xfc, 0x00, 0x00, 0xf8, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x07, 0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xc3, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0xff, 0xff, 0xfe, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xe2, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xc7, 0xfc, 0x00, 0x00, 0x00, 0xcf, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xff, 0xff, 0xc7, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x3c, 0xff, 0xff, 0xff, 0xff, 0x33, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3c, 0xff, 0xff, 0xff, 0xff, 0x11, 0xff, 0xff, 0xff, 0xff, 0xff};
OLED_SetCursor(&oled, 0, 0); //设置光标到原点
OLED_DrawBitmap(&oled, 128, 64, bitmap); //绘制
OLED_SendBuffer(&oled); //发送显示
while(1){
}
}
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size){
return My_SI2C_SendBytes(&si2c, addr, pdata, size);
}
void My_OLEDScreen_init(void){ //oled初始化
OLED_InitTypeDef OLED_InitStruct;
OLED_InitStruct.i2c_write_cb = i2c_write_bytes;
OLED_Init(&oled, &OLED_InitStruct);

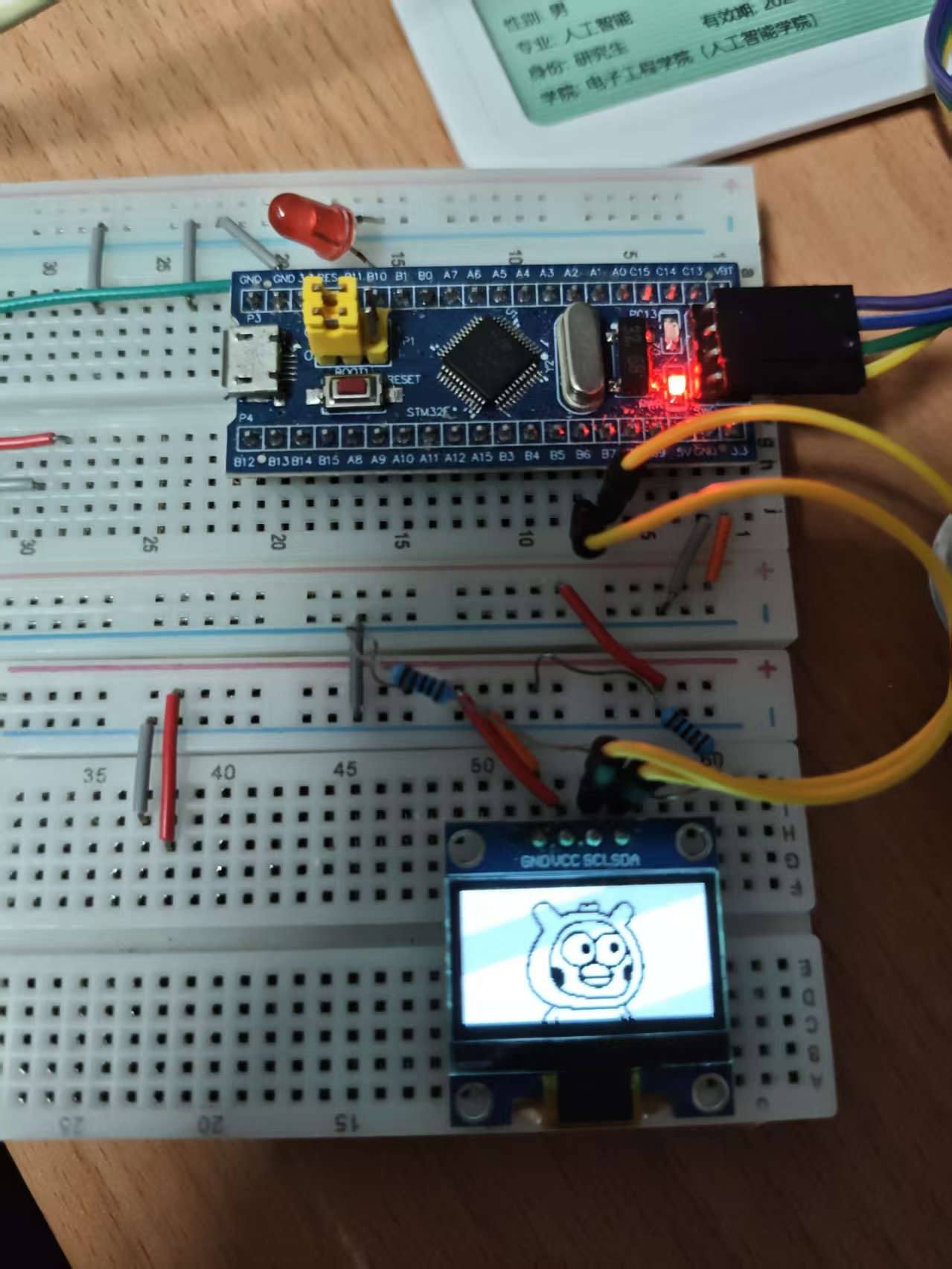

}编译下载后按下复位键，即可看到图画。
最后弄个比较有意思的动画，咱们把这个图片水平反转，然后间隔显示，就可以看到kunkun左右摆头观望的效果。回到取模网站，把水平翻转勾选上，重新生成代码然后全选复制。
然后同样操作，只是让显示屏循环显示两个图画而已，完整示例代码如下：
cpp
#include "stm32f10x.h"
#include "../my_lib/oled.h"
#include "../my_lib/si2c.h"
#include "cgkt16.h" // 引入生成的字体文件
#include "delay.h"
SI2C_TypeDef si2c;
OLED_TypeDef oled;
void Init_I2C(void); ////软i2c初始化
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size); //i2cͨхگ˽ìԃԚвʨѸд˽ߝ
void My_OLEDScreen_init(void);
void Init_I2C(void){
si2c.SCL_GPIOx = GPIOB;
si2c.SCL_GPIO_Pin = GPIO_Pin_6;
si2c.SDA_GPIOx = GPIOB;
si2c.SDA_GPIO_Pin = GPIO_Pin_7;
My_SI2C_Init(&si2c);
}
int main(void)
{
Init_I2C();
My_OLEDScreen_init();
const uint8_t bitmap[] = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xef, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x03, 0xff, 0xff, 0xf9, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x01, 0xff, 0xfc, 0x00, 0xff, 0xe0, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xf8, 0xff, 0xf8, 0x00, 0x7f, 0x80, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xfc, 0x7f, 0xf9, 0x1e, 0x7f, 0x0e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xfe, 0x3f, 0xf1, 0xfe, 0x7e, 0x1f, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xff, 0x1c, 0x00, 0x00, 0x7c, 0x3f, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0x80, 0x00, 0x00, 0x08, 0xff, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf9, 0xff, 0xc0, 0xff, 0xfe, 0x00, 0xff, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0xe7, 0xff, 0xff, 0xc1, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0xff, 0xff, 0xff, 0xff, 0xf3, 0xfe, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0xff, 0xc0, 0x00, 0x1f, 0xfe, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3f, 0xfe, 0x01, 0xfc, 0x07, 0xfc, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xf8, 0x3f, 0xff, 0xc1, 0xf8, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xf0, 0xff, 0xff, 0xf0, 0xf1, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xe3, 0xff, 0xff, 0xfc, 0x78, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xc7, 0x80, 0xff, 0xfe, 0x3c, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3f, 0x8e, 0x00, 0x3f, 0x80, 0x1e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0x9c, 0x3f, 0x1e, 0x00, 0x1f, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0xff, 0x18, 0xff, 0x8c, 0x7f, 0x8f, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0x31, 0xff, 0xc0, 0xff, 0xc7, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xfe, 0x63, 0xff, 0xe1, 0xff, 0xe7, 0x8f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xfc, 0x67, 0xfc, 0x23, 0xf8, 0x63, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe3, 0xfc, 0xe7, 0xf8, 0x13, 0xf0, 0x33, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe7, 0xf8, 0xcf, 0xf8, 0x13, 0xf0, 0x31, 0xc7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xc7, 0xf9, 0xcf, 0xf8, 0x13, 0xf0, 0x31, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0xf9, 0xcf, 0xf8, 0x13, 0xf0, 0x30, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8f, 0xf3, 0xcf, 0xfc, 0x33, 0xf8, 0xf0, 0xe3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xe7, 0xff, 0xe3, 0xff, 0xe0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xe3, 0xff, 0xe3, 0xff, 0xe4, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf3, 0xf1, 0xff, 0xc3, 0xff, 0xc6, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf3, 0xf8, 0xff, 0x01, 0xff, 0x8e, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf3, 0xfc, 0x08, 0x00, 0x3f, 0x1e, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x3f, 0x00, 0x3c, 0x00, 0x30, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x0f, 0xe1, 0xff, 0x80, 0xe0, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x0f, 0xe3, 0xff, 0xc7, 0xc0, 0x71, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x07, 0xe3, 0xff, 0xe3, 0xc0, 0x73, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x3f, 0xf0, 0x07, 0xe1, 0xff, 0xe1, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x1f, 0xf0, 0x07, 0xc0, 0x00, 0x01, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf8, 0x07, 0xe0, 0x00, 0x03, 0xc0, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xf8, 0x07, 0xe1, 0xff, 0xe3, 0xc0, 0xe3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x9f, 0xfc, 0x07, 0xf0, 0x7f, 0xc7, 0xe1, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8f, 0xfc, 0x0f, 0xfc, 0x00, 0x0f, 0xf1, 0xc7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0xfe, 0x1f, 0xff, 0x00, 0x1f, 0xf3, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xc7, 0xff, 0x0f, 0xff, 0xe0, 0xff, 0xe3, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe3, 0xff, 0x83, 0xff, 0xff, 0xff, 0xe7, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0xe0, 0x3f, 0xff, 0xff, 0xc7, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0xf8, 0x01, 0xff, 0xff, 0x0e, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0xff, 0x80, 0x00, 0x00, 0x1c, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x1f, 0xff, 0xfc, 0x00, 0x00, 0xf8, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x07, 0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xc3, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0xff, 0xff, 0xfe, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xe2, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xc7, 0xfc, 0x00, 0x00, 0x00, 0xcf, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xff, 0xff, 0xc7, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x3c, 0xff, 0xff, 0xff, 0xff, 0x33, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3c, 0xff, 0xff, 0xff, 0xff, 0x11, 0xff, 0xff, 0xff, 0xff, 0xff};
const uint8_t bitmapFlip[] = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf7, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x9f, 0xff, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x07, 0xff, 0x00, 0x3f, 0xff, 0x80, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xfe, 0x00, 0x1f, 0xff, 0x1f, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x70, 0xfe, 0x78, 0x9f, 0xfe, 0x3f, 0x8f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xf8, 0x7e, 0x7f, 0x8f, 0xfc, 0x7f, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf9, 0xfc, 0x3e, 0x00, 0x00, 0x38, 0xff, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf9, 0xff, 0x10, 0x00, 0x00, 0x01, 0xff, 0x8f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf9, 0xff, 0x00, 0x7f, 0xff, 0x03, 0xff, 0x9f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0x83, 0xff, 0xff, 0xe7, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0xcf, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x7f, 0xf8, 0x00, 0x03, 0xff, 0xfe, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3f, 0xe0, 0x3f, 0x80, 0x7f, 0xfc, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1f, 0x83, 0xff, 0xfc, 0x1f, 0xfc, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x8f, 0x0f, 0xff, 0xff, 0x0f, 0xf8, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x1e, 0x3f, 0xff, 0xff, 0xc7, 0xf8, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x3c, 0x7f, 0xff, 0x01, 0xe3, 0xf8, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x78, 0x01, 0xfc, 0x00, 0x71, 0xfc, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0xf8, 0x00, 0x78, 0xfc, 0x39, 0xfe, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xf1, 0xfe, 0x31, 0xff, 0x18, 0xff, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf9, 0xe3, 0xff, 0x03, 0xff, 0x8c, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf1, 0xe7, 0xff, 0x87, 0xff, 0xc6, 0x7f, 0x8f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xc6, 0x1f, 0xc4, 0x3f, 0xe6, 0x3f, 0xcf, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xcc, 0x0f, 0xc8, 0x1f, 0xe7, 0x3f, 0xc7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe3, 0x8c, 0x0f, 0xc8, 0x1f, 0xf3, 0x1f, 0xe7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe7, 0x8c, 0x0f, 0xc8, 0x1f, 0xf3, 0x9f, 0xe3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe7, 0x0c, 0x0f, 0xc8, 0x1f, 0xf3, 0x9f, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xc7, 0x0f, 0x1f, 0xcc, 0x3f, 0xf3, 0xcf, 0xf1, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0x07, 0xff, 0xc7, 0xff, 0xe7, 0xcf, 0xf9, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0x27, 0xff, 0xc7, 0xff, 0xc7, 0xcf, 0xf9, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xce, 0x63, 0xff, 0xc3, 0xff, 0x8f, 0xcf, 0xf9, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xce, 0x71, 0xff, 0x80, 0xff, 0x1f, 0xcf, 0xf8, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xce, 0x78, 0xfc, 0x00, 0x10, 0x3f, 0xcf, 0xf8, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8e, 0x0c, 0x00, 0x3c, 0x00, 0xfc, 0x0f, 0xfc, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8e, 0x07, 0x01, 0xff, 0x87, 0xf0, 0x0f, 0xfc, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x8e, 0x03, 0xe3, 0xff, 0xc7, 0xf0, 0x0f, 0xfc, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xce, 0x03, 0xc7, 0xff, 0xc7, 0xe0, 0x0f, 0xfc, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0x03, 0x87, 0xff, 0x87, 0xe0, 0x0f, 0xfc, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0x03, 0x80, 0x00, 0x03, 0xe0, 0x0f, 0xf8, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xcf, 0x03, 0xc0, 0x00, 0x07, 0xe0, 0x1f, 0xf9, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xc7, 0x03, 0xc7, 0xff, 0x87, 0xe0, 0x1f, 0xf9, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe7, 0x87, 0xe3, 0xfe, 0x0f, 0xe0, 0x3f, 0xf9, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xe3, 0x8f, 0xf0, 0x00, 0x3f, 0xf0, 0x3f, 0xf1, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xcf, 0xf8, 0x00, 0xff, 0xf8, 0x7f, 0xf3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf3, 0xc7, 0xff, 0x07, 0xff, 0xf0, 0xff, 0xe3, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf9, 0xe7, 0xff, 0xff, 0xff, 0xc1, 0xff, 0xc7, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0xe3, 0xff, 0xff, 0xfc, 0x07, 0xff, 0x8f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x70, 0xff, 0xff, 0x80, 0x1f, 0xff, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x38, 0x00, 0x00, 0x01, 0xff, 0xfe, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe, 0x1f, 0x00, 0x00, 0x3f, 0xff, 0xf8, 0x7f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xff, 0xff, 0xe0, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xc3, 0xff, 0xff, 0xff, 0xff, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x7f, 0xff, 0xff, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x47, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xf3, 0x00, 0x00, 0x00, 0x3f, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xf1, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xc7, 0xff, 0xff, 0xff, 0xff, 0xf8, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xcc, 0xff, 0xff, 0xff, 0xff, 0x3c, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x88, 0xff, 0xff, 0xff, 0xff, 0x3c, 0x7f, 0xff, 0xff, 0xff, 0xff
};
//OLED_SetCursor(&oled, 0, 0); //设置光标到原点
//OLED_DrawBitmap(&oled, 128, 64, bitmap); //绘制
//OLED_SendBuffer(&oled); //发送显示
while(1){
OLED_Clear(&oled); //清屏
OLED_SetCursor(&oled, 0, 0); //设置光标到原点
OLED_DrawBitmap(&oled, 128, 64, bitmap); //绘制
OLED_SendBuffer(&oled); //发送显示
Delay(500); //500ms
OLED_Clear(&oled); //清屏
OLED_SetCursor(&oled, 0, 0); //设置光标到原点
OLED_DrawBitmap(&oled, 128, 64, bitmapFlip); //绘制
OLED_SendBuffer(&oled); //发送显示
Delay(500); //延迟500ms
}
}
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size){
return My_SI2C_SendBytes(&si2c, addr, pdata, size);
}
void My_OLEDScreen_init(void){ //oled初始化
OLED_InitTypeDef OLED_InitStruct;
OLED_InitStruct.i2c_write_cb = i2c_write_bytes;
OLED_Init(&oled, &OLED_InitStruct);
}效果视频我如下，这是我之前在arduino上实现的，为什么不上传stm的操作的视频呢？别问，问就是懒！
OLED显示动图
四、结束语
好了，stm32的基本使用------OLED显示屏的基本使用先介绍到这，后续有时间我继续更新这方面的文章，敬请期待，我是"风行男孩"，咱有缘再见！（码字不易，转载请标明出处！若是文章有帮助，点个赞留个痕迹即可。）
