Linux系统编程——网络：从 OSI 到 UDP 通信实践

层级	层	描述	常用协议
7	应用层	为应用程序或用户请求提供各种请求服务。	HTTP、FTP、STMP、POP3、TELENT、NNTP、IMAP4、FINGER
6	表示层	数据编码、格式转换、数据加密。	LPP、NBSSP
5	会话层	创建、管理和维护会话。	SSL、TLS、DAP、LDAP
4	传输层	数据通信。	TCP、UDP
3	网络层	IP选址及路由选择。	IP、ICMP、RIP、IGMP、OSPF
2	数据链路层	提供介质访问和链路管理。	以太网、网卡、交换机、PPTP、L2TP、ARP、ATMP
1	物理层	管理通信设备和网络媒体之间的互联互通。	物理线路、光纤、中继器、集线器、双绞线、网络适配器

**物理层：**负责把主机中的数据转换成电信号，再通过网络介质(双绞线、光纤、无线信道等)来传输。该层描述了通信设备的机械、电气、功能等特性。
**数据链路层：**负责物理相邻（通过网络介质相连）的主机间的数据传输，主要作用包括物理地址寻址、数据帧封装、差错控制等。该层可分为逻辑链路控制子层（LLC）和介质访问控制子层（MAC）。
**网络层：**负责数据传输的路由选择和网际互连。
**传输层：**管理网络通信两端的数据传输，提供可靠或不可靠的传输服务。
**会话层：**负责信息传输的组织和协调，管理进程会话过程。
**表示层：**为不同主机间的通信提供统一的数据表示形式。
**应用层：**为网络用户提供各种服务，例如电子邮件、文件传输等。

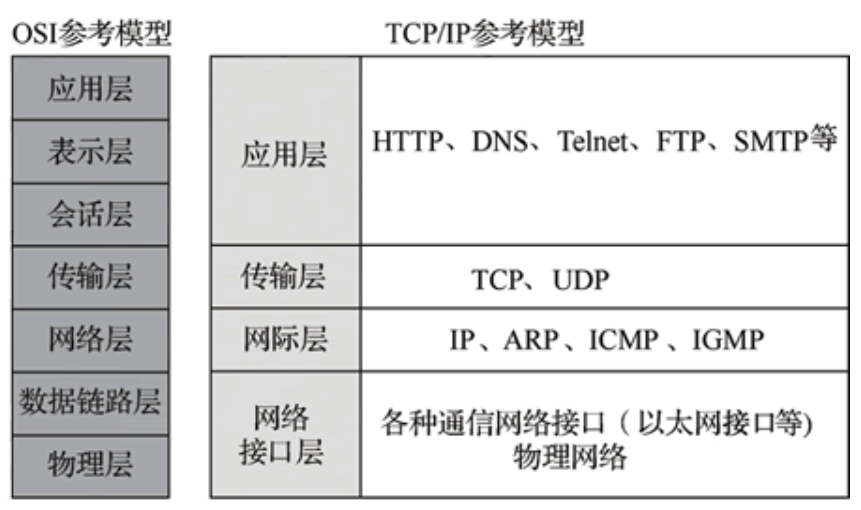

2.TCP/IP 模型（4 层）

TCP/IP 模型是 OSI 模型的简化版，对应关系是：

网络接口层 → OSI 的数据链路 + 物理层，负责监视数据在主机和网络之间的交换。
网络层 → 对应 OSI 网络层，主要解决主机到主机的通信问题。
传输层 → 对应 OSI 传输层，为应用层实体提供端到端的通信功能，保证了数据包的顺序传送及数据的完整性。
应用层→ OSI 的应用 + 会话 + 表示层，为用户提供所需要的各种服务。

二、Linux 网络配置：命令与文件

在 Linux 里配置网络，常用这几个操作：

1. 永久配置 IP

编辑网络配置文件：

bash 复制代码

sudo vim /etc/network/interfaces

在文件里设置 IP（手动 / 自动），修改后重启网络服务生效：

bash 复制代码

sudo /etc/init.d/networking restart

2.临时配置 IP

用 ifconfig 临时设 IP（重启失效）：

bash 复制代码

ifconfig ens33 192.168.0.13/24 up

3.网络调试命令

查本机 IP：ifconfig
测试联网：ping www.baidu.com
查网络连接：netstat -anp

三、网络编程核心概念：Socket 与字节序

1.Socket（套接字）

Socket 是 "网络文件描述符"，打开网络设备后获得它，就能通过它收发数据。

标识一个网络连接：IP+端口（IP 定位主机，端口定位主机上的应用程序）
端口范围：1~65535

2.字节序

网络设备和主机的字节存储顺序可能不同：

网络字节序：大端存储（高位字节存在低地址）
主机字节序：小端存储（Intel/AMD/ARM CPU 都是小端）

四、UDP 通信：无连接的传输协议

UDP 是 "用户数据报协议"，特点是无连接、低延迟、不可靠（发太快会丢包），适合音视频这类对实时性要求高的场景。

1.UDP 通信流程

服务端步骤：

socket()：创建套接字
bind()：绑定 IP 和端口
recvfrom()：接收客户端数据
sendto()：给客户端回发数据
close()：关闭套接字

客户端步骤：

socket()：创建套接字
sendto()：给服务端发数据
recvfrom()：接收服务端回复
close()：关闭套接字

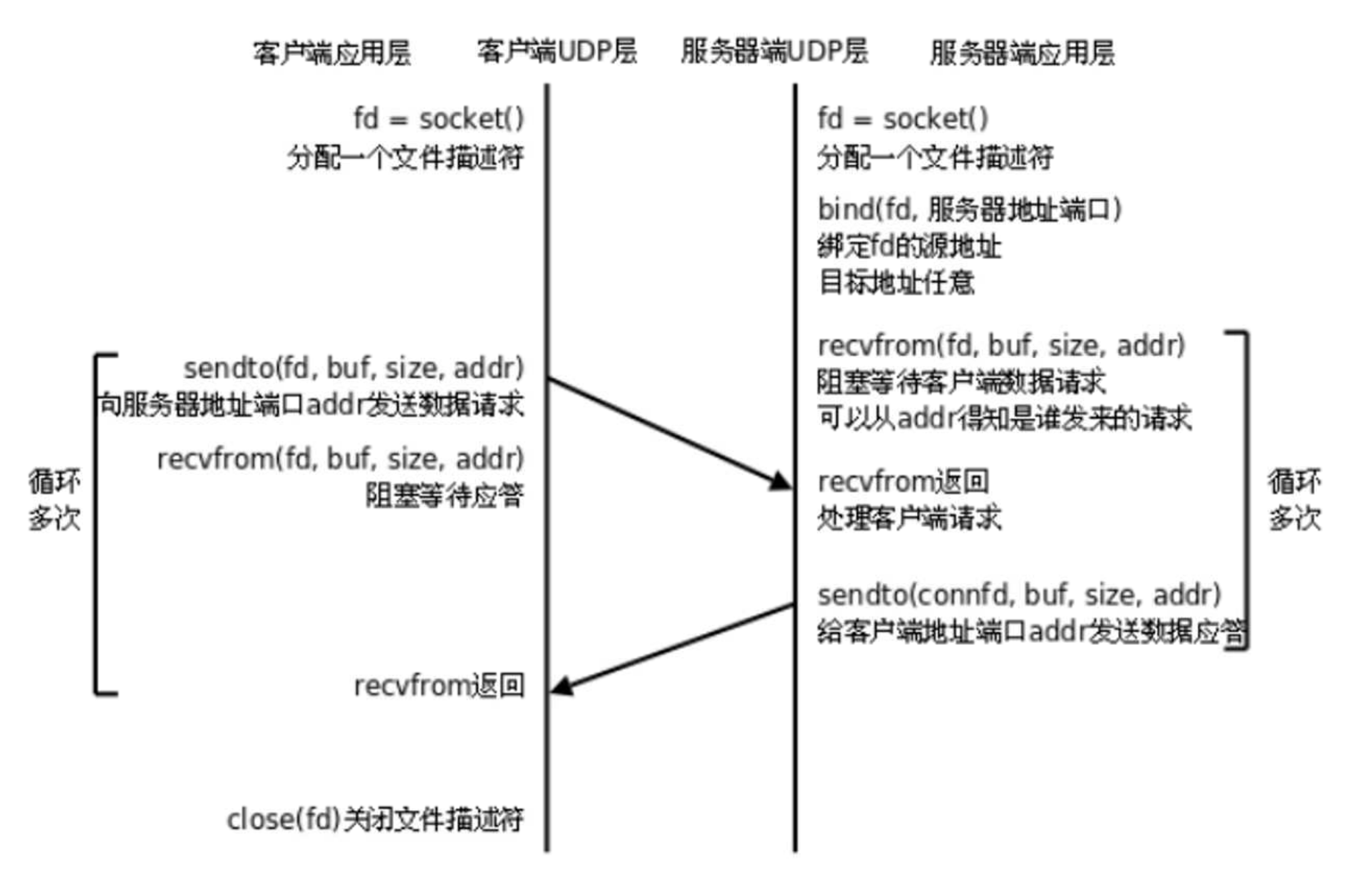

函数调用关系：

2.核心函数解析

2.1 创建套接字：socket()

cpp 复制代码

int socket(int domain, int type, int protocol);

domain：地址族（PF_INET= 网络程序）
type：套接字类型（SOCK_DGRAM=UDP）
protocol：协议（填 0 自动适配）
返回值：成功返回套接字 fd，失败返回 - 1

2.2 绑定地址：bind()

cpp 复制代码

int bind(int sockfd, struct sockaddr *my_addr, socklen_t addrlen);

sockfd：要绑定的套接字 fd

my_addr：网络地址结构（IPv4 用 struct sockaddr_in）

cpp 复制代码

struct sockaddr_in
{
    u_short sin_family; // 地址族（AF_INET）
    u_short sin_port;   // 端口（要转网络字节序）
    struct in_addr sin_addr; // IP地址
};

返回值：成功 0，失败 - 1

2.3 发送数据：sendto()

cpp 复制代码

ssize_t sendto(int sockfd, const void *buf, size_t len, int flags, const struct sockaddr *dest_addr, socklen_t addrlen);

dest_addr：目标主机的地址结构
返回值：成功返回发送的字节数，失败 - 1

2.4 接收数据：recvfrom()

cpp 复制代码

ssize_t recvfrom(int sockfd, void *buf, size_t len, int flags, struct sockaddr *src_addr, socklen_t *addrlen);

src_addr：可选，存发送方的地址
返回值：成功返回接收的字节数，失败 - 1

五、UDP 通信代码示例

1.服务端代码（server.c）

cpp 复制代码

#include <arpa/inet.h>
#include <netinet/in.h>
#include <netinet/ip.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <strings.h>
#include <sys/socket.h>
#include <sys/types.h>
#include <time.h>
#include <unistd.h>

typedef struct sockaddr *(SA);

int main(int argc, char **argv)
{
  // 创建UDP套接字
  int sockfd = socket(AF_INET, SOCK_DGRAM, 0);
  if (-1 == sockfd)
  {
    perror("socket");
    return 1;
  }

  // 初始化服务端/客户端地址结构
  struct sockaddr_in ser, cli;
  bzero(&ser, sizeof(ser));
  bzero(&cli, sizeof(cli));
  ser.sin_family = AF_INET;
  ser.sin_port = htons(50000); // （Host to Network Short）将主机字节序转为网络字节序（大端序）
  ser.sin_addr.s_addr = inet_addr("192.168.0.159");

  // 绑定套接字到指定IP和端口
  int ret = bind(sockfd, (SA)&ser, sizeof(ser));
  if (-1 == ret)
  {
    perror("bind");
    return 1;
  }

  // 循环接收客户端数据并回复
  socklen_t len = sizeof(cli);
  while (1)
  {
    char buf[512] = {0};
    recvfrom(sockfd, buf, sizeof(buf), 0, (SA)&cli, &len);
    printf("recv:%s\n", buf);
    time_t tm;
    time(&tm);
    struct tm *info = localtime(&tm);
    sprintf(buf, "%s %d:%d:%d", buf, info->tm_hour, info->tm_min, info->tm_sec);
    sendto(sockfd, buf, strlen(buf) + 1, 0, (SA)&cli, len);
  }
  close(sockfd);

  return 0;
}

2.客户端代码（client.c）

cpp 复制代码

#include <arpa/inet.h>
#include <netinet/in.h>
#include <netinet/ip.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <strings.h>
#include <sys/socket.h>
#include <sys/types.h>
#include <time.h>
#include <unistd.h>

typedef struct sockaddr *(SA);

int main(int argc, char **argv)
{
  // 创建UDP套接字
  int sockfd = socket(AF_INET, SOCK_DGRAM, 0);
  if (-1 == sockfd)
  {
    perror("sockfd");
    return 1;
  }
  // 初始化服务端地址结构
  struct sockaddr_in ser;
  bzero(&ser, sizeof(ser));
  ser.sin_family = AF_INET;
  ser.sin_port = htons(50000);
  ser.sin_addr.s_addr = inet_addr("192.168.0.159");

  // 循环向服务端发送数据并接收回复
  int i = 10;
  while (i--)
  {
    char buf[512] = "hello";
    sendto(sockfd, buf, strlen(buf), 0, (SA)&ser, sizeof(ser));
    bzero(buf, sizeof(buf));
    recvfrom(sockfd, buf, sizeof(buf), 0, NULL, NULL);
    printf("recv:%s\n", buf);
    sleep(1);
  }
  close(sockfd);

  return 0;
}

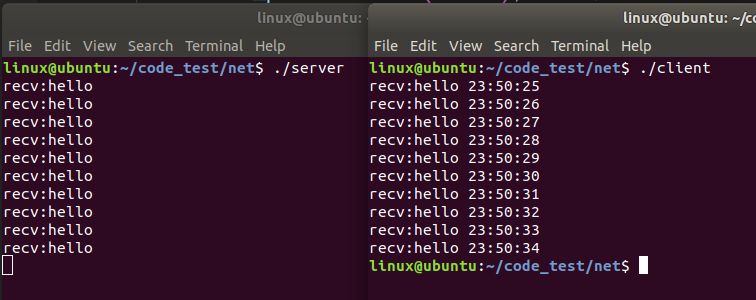

3.编译运行

bash 复制代码

# 编译服务端
gcc udp_server.c -o server
# 编译客户端
gcc udp_client.c -o client

# 启动服务端
./server
# 另开终端启动客户端
./client
