一、项目背景

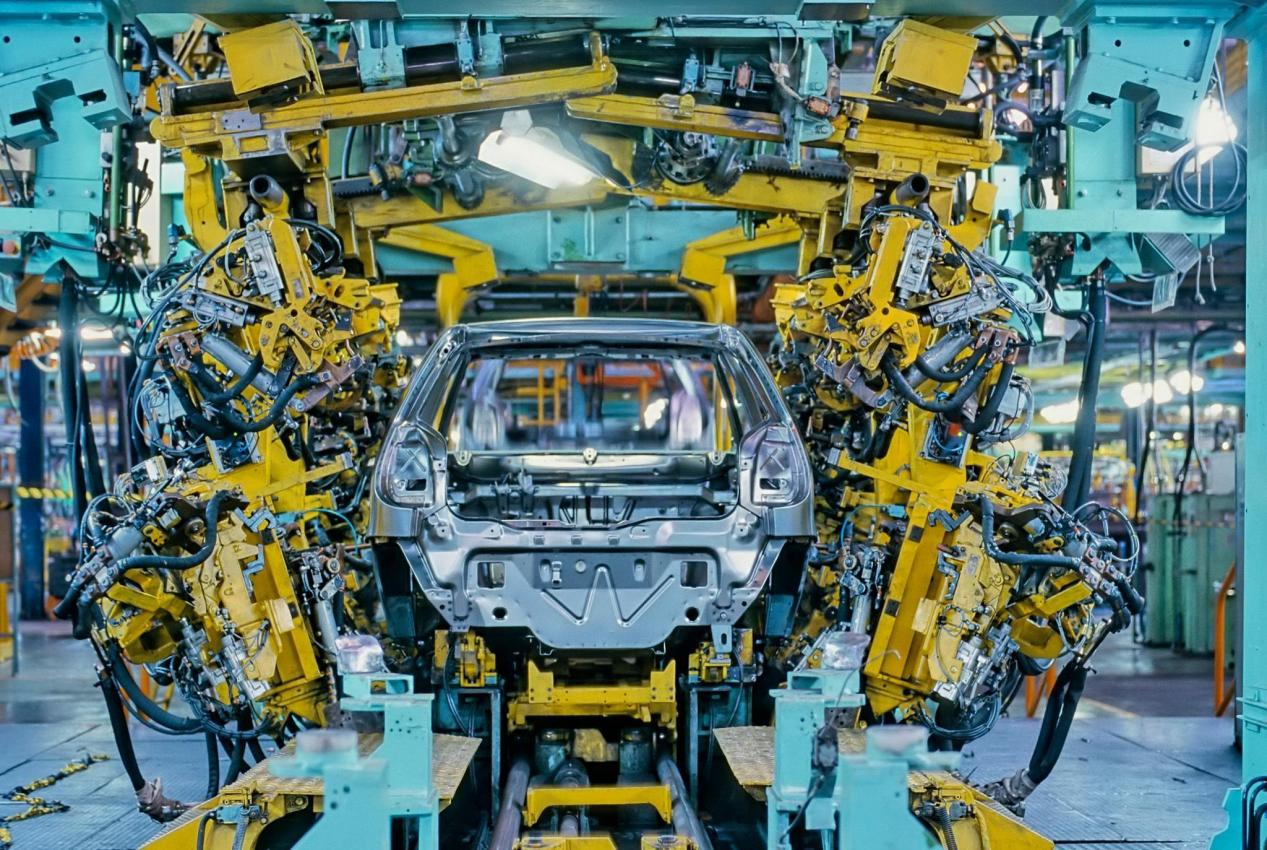

某汽车电子零部件制造企业的生产线监测系统中，部署了 28 台 Modbus RTU 协议的传感器 （含温度、压力、振动传感器 ），分布于焊接工位、检测线、仓储区等关键区域，负责采集生产过程中的核心环境与设备参数。企业现有监控中心采用基于 Modbus TCP 协议的上位机系统 （含组态王 SCADA 与 MES 平台），由于传感器与上位机协议不兼容，无法直接实现数据集中采集与远程管控，导致生产数据分散、异常响应滞后，影响生产效率与产品质量追溯。
二、核心问题
协议架构冲突 ：传感器采用Modbus RTU 串口协议 （波特率 9600bps、8N1 参数），上位机系统基于Modbus TCP 以太网协议，两者数据传输机制不同，无法直接通讯；
多设备集中管理需求：28 台传感器分散在 8 个生产区域，需实现上位机统一轮询采集，避免数据拥堵与地址冲突；
**工业环境适配：**车间存在电磁干扰、温度波动（-10℃~60℃）等复杂工况，要求转换设备具备强抗干扰能力与宽温工作范围；
**数据实时性要求：**关键工艺参数传输延迟需≤50ms，确保异常数据及时触发报警，避免批量产品不良。
三、解决方案设计

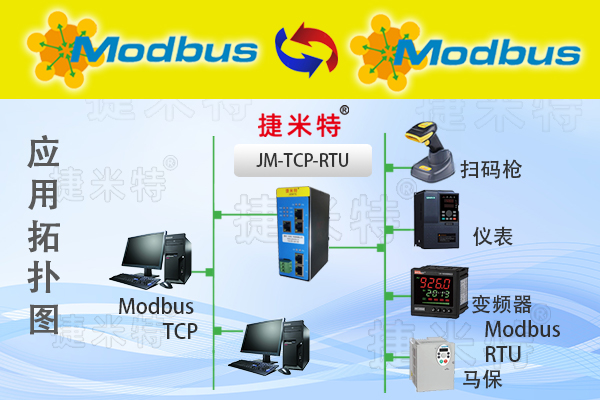

选用工业智能网关 作为核心协议转换设备，构建 "Modbus RTU 传感器→RS485 总线→协议转换网关→以太网→上位机系统" 的通讯架构，实现两种协议的双向透明转换。
（一）核心设备特性与技术参数

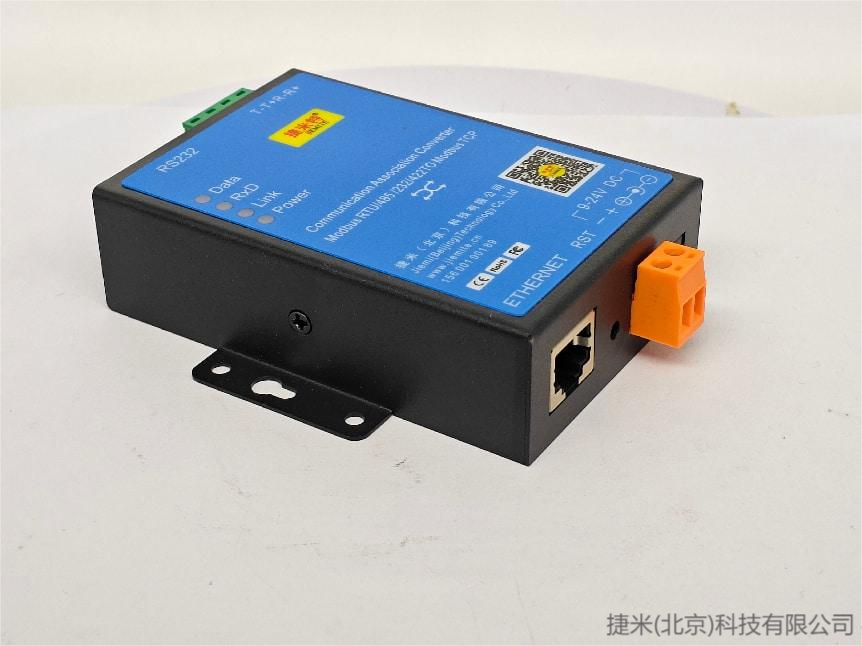

**硬件配置：**支持 1 路 RS-232/485/422 串口与 10/100M 自适应以太网口，标准 RJ45 接口，DIN 导轨式安装（尺寸 94mm×85mm×26mm）；
协议转换能力 ：内置 Modbus RTU→Modbus TCP双向转换功能，支持 TCP 服务器 / 客户端、UDP 等多种工作模式，服务器模式下 SOCKET 连接无限制；
**环境适应性：**宽电压供电（DC 9-24V），工作温度 - 45℃~80℃，湿度 5%~95%（无凝露），IP30 防护等级，适配工业复杂环境；
**多设备管理：**支持 32 个 Modbus RTU 从站轮询，指令应答超时时间 32~8000ms 可调，支持断线自动重连（1~255 秒可调）。
（二）网络拓扑设计

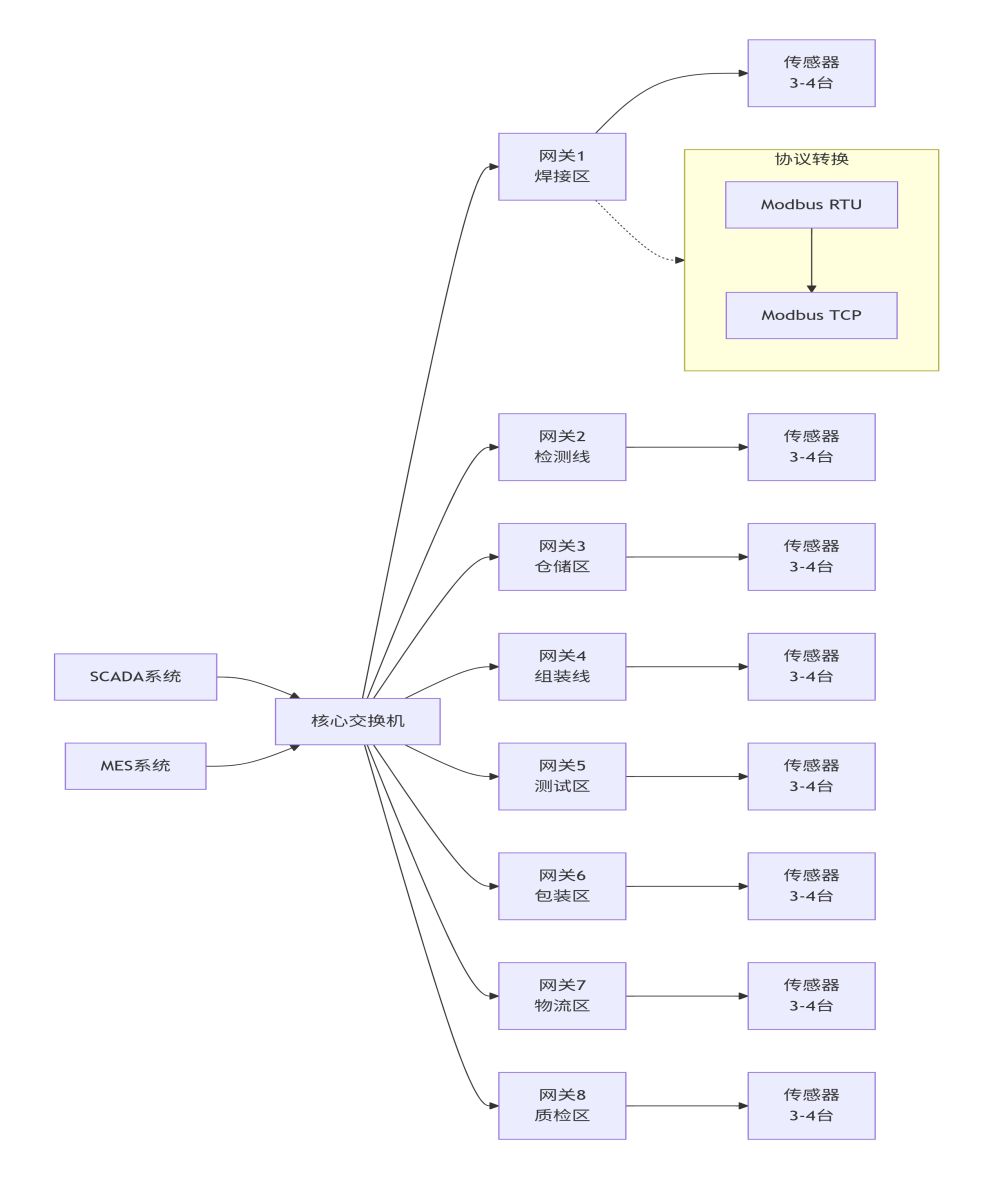

按生产区域划分 8 个通讯子网，每个子网部署 3-4 台传感器与 1 台工业数据采集网关；传感器通过 RS485 屏蔽双绞线串联，总线两端加装 120Ω 终端电阻减少信号衰减；8 台协议转换模块通过以太网网线接入车间核心交换机，再由交换机与上位机服务器建立千兆网络连接，形成星型拓扑结构，保障数据传输稳定性。
四、关键实施步骤

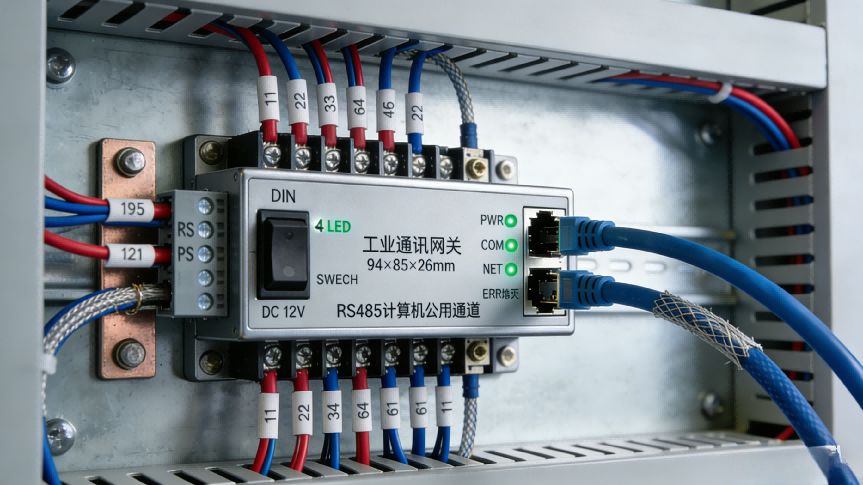

硬件部署与接线： 将工业网关安装在各区域现场控制箱内，传感器 RS485 接口按 "A 接 A、B 接 B" 原则接入网关，屏蔽层单端接地；网关以太网口连接至区域交换机，电源接入 DC 12V 工业电源；
网关参数配置：通过 WEB 界面登录设备（默认 IP 192.168.1.254），设置串口参数（9600bps、8N1）匹配传感器，网络模式设为 TCP 服务器，配置固定 IP（192.168.1.101-192.168.1.108），启用 Modbus RTU 转 TCP 功能与多从站轮询；
上位机集成：在组态王软件中添加 Modbus TCP 设备，输入数据网关 IP 与端口（默认 4196），配置传感器对应的数据寄存器地址与变量，建立与 MES 系统的 OPC 数据接口；
调试验证：测试单设备通讯、多设备并行采集与异常重连功能，确保数据传输延迟≤30ms，采集准确率达 99.99%。
五、应用效果
协议无缝兼容 ：通过协议模块实现 Modbus RTU 与 TCP 协议的透明转换，上位机成功集中采集 28 台传感器数据，解决了协议不兼容难题；
**实时性与稳定性达标：**数据传输延迟稳定在 20-30ms，工业模块在车间复杂电磁环境下连续运行无故障，断线重连响应迅速；
管理效率提升：上位机可实时监控、历史追溯数据，异常参数自动报警，运维人员无需现场巡检，故障排查时间缩短 60%；
扩展性良好： 工业PLC网关兼容各类 Modbus RTU 设备，后续新增传感器可直接接入现有系统，无需改造架构。
六、总结
本案例通过工业通讯网关 的协议转换能力，高效解决了工业传感器与上位机系统的通讯兼容问题。协议转换网关凭借工业级环境适应性、灵活的参数配置与可靠的多设备管理功能，为企业搭建了稳定、高效的数字化监测链路，不仅满足了生产过程的实时管控需求，也为智能制造升级提供了数据支撑，其成熟的应用模式可广泛适用于各类工业 Modbus 协议转换场景。
