DAY 42 图像数据与显存

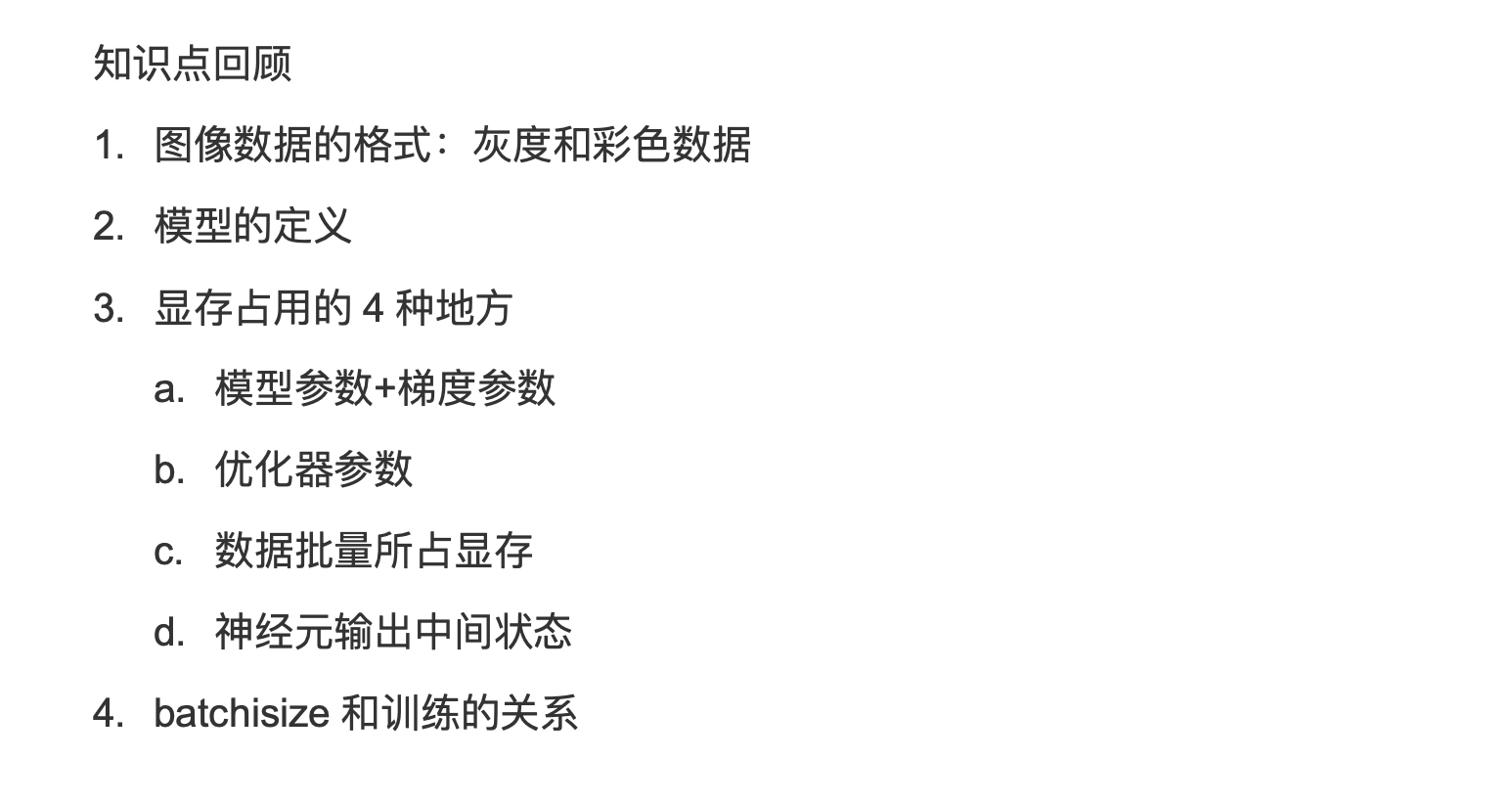

知识点回顾

零基础学 Python 机器学习：图像数据与显存

作为零基础学习者，咱们今天不讲复杂公式，只用 "大白话 + 小例子 + 可运行代码"，把「图像数据与显存」的核心知识点拆明白。先记住一个核心比喻：机器学习训练就像开一家 "图像加工厂"，显存就是工厂的 "工作台"，我们要搞清楚工作台被哪些东西占了，以及怎么安排原料（数据）让工厂运转得又快又好。

知识点 1：图像数据的格式（灰度 / 彩色）

首先要明白：电脑里的图片不是 "画"，而是一堆数字组成的格子（矩阵），就像你在方格本上涂色，每个格子的数字代表颜色 / 亮度。

1.1 灰度图像：黑白格子本

通俗解释：灰度图只有 "明暗" 没有颜色，就像黑白报纸。每个格子（像素）用一个数字表示亮度，范围是 0（纯黑）~255（纯白）。
形状规则 ：比如一张 28×28 的手写数字灰度图，形状就是(28, 28)------28 行、28 列的数字矩阵。
代码实操（能直接运行）：

python 复制代码

# 导入工具包（先安装：pip install numpy matplotlib）
import numpy as np
import matplotlib.pyplot as plt

# 1. 创建一张简单的灰度图：5×5的矩阵，中间亮、四周暗
gray_img = np.array([
    [0, 0, 0, 0, 0],
    [0, 100, 150, 100, 0],
    [0, 150, 255, 150, 0],
    [0, 100, 150, 100, 0],
    [0, 0, 0, 0, 0]
])

# 2. 显示灰度图
plt.imshow(gray_img, cmap='gray')  # cmap='gray'指定用灰度显示
plt.title('5×5灰度图（中间纯白255，四周黑0）')
plt.axis('off')  # 关掉坐标轴
plt.show()

# 3. 查看灰度图的基本信息
print(f"灰度图形状：{gray_img.shape}")  # (5,5) → 5行5列
print(f"灰度图数据类型：{gray_img.dtype}")  # int64（数字类型）
print(f"单个像素值范围：{gray_img.min()} ~ {gray_img.max()}")  # 0~255

运行结果：能看到一个中间亮、四周黑的 5×5 小方块，这就是最基础的灰度图像！

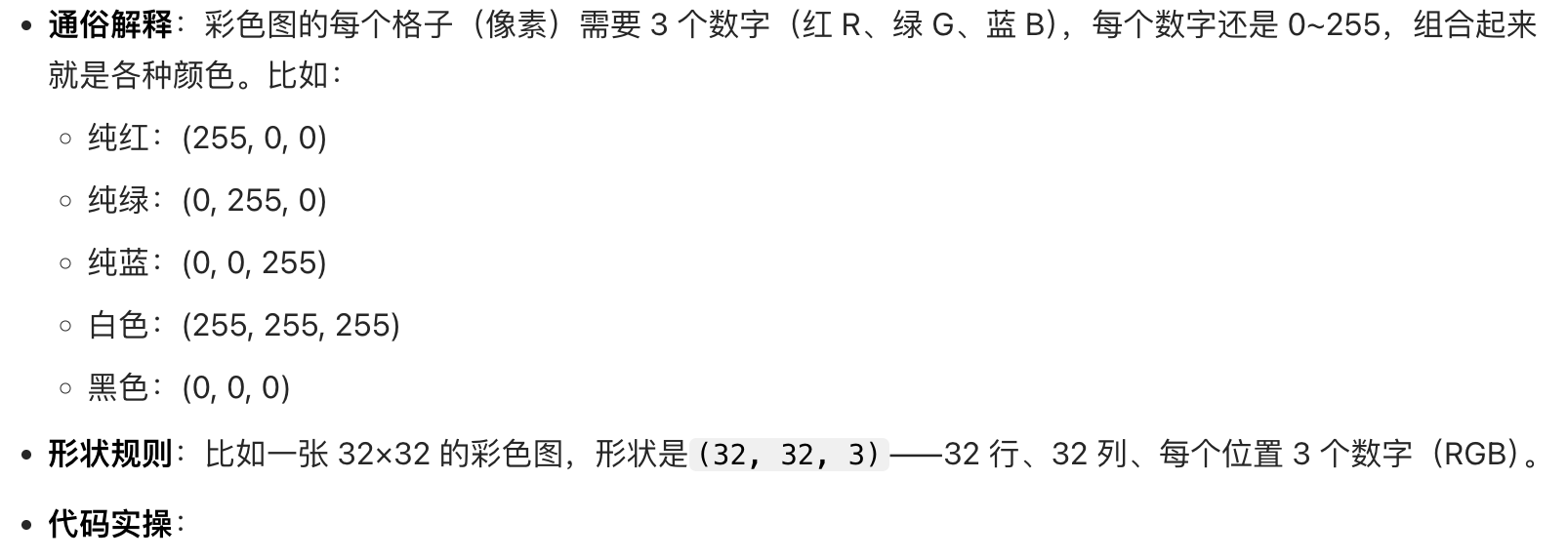

1.2 彩色图像：带 RGB 的彩色格子本

python 复制代码

# 1. 创建一张3×3的彩色图：中间是红色，四周是绿色
color_img = np.zeros((3, 3, 3), dtype=np.uint8)  # 先创建全黑的3×3×3矩阵
color_img[1, 1] = [255, 0, 0]  # 中间像素设为纯红（R=255,G=0,B=0）
color_img[0, :] = [0, 255, 0]  # 第一行设为纯绿
color_img[2, :] = [0, 255, 0]  # 第三行设为纯绿
color_img[:, 0] = [0, 255, 0]  # 第一列设为纯绿
color_img[:, 2] = [0, 255, 0]  # 第三列设为纯绿

# 2. 显示彩色图
plt.imshow(color_img)
plt.title('3×3彩色图（中间红，四周绿）')
plt.axis('off')
plt.show()

# 3. 查看彩色图基本信息
print(f"彩色图形状：{color_img.shape}")  # (3,3,3) → 3行3列，每个像素3个值
print(f"中间像素的RGB值：{color_img[1,1]}")  # [255 0 0] → 纯红

运行结果：能看到一个 3×3 的小方块，中间红、四周绿，这就是彩色图像的本质 ------RGB 数字组合！

小结

图像类型	形状示例	像素值含义	核心特点
灰度图	(28,28)	单个数字（0~255，亮度）	简单、占空间小
彩色图	(32,32,3)	三个数字（RGB，0~255）	丰富、占空间是灰度图的 3 倍

知识点 2：模型的定义（图像加工厂的 "机器"）

2.1 通俗理解

模型就是处理图像数据的 "加工厂机器"：输入是图像的数字矩阵，经过机器的一系列计算，输出我们想要的结果（比如 "这张图是猫""这张图是数字 5"）。

我们以 "识别手写数字（灰度图）" 为例，定义一个最简单的神经网络模型（全连接网络），核心结构：

输入层：把 28×28 的灰度图 "摊平" 成 1 行 784 列的数字（28×28=784），喂给机器；
隐藏层：128 个 "计算单元"（神经元），做核心运算；
输出层：10 个 "计算单元"，对应 0~9 这 10 个数字，输出哪个数字的概率最高，就识别成哪个。

2.2 代码实操（用 PyTorch，最易上手的框架）

先安装 PyTorch：pip install torch

python 复制代码

import torch
import torch.nn as nn  # 神经网络核心包

# 定义手写数字识别模型（继承nn.Module，所有PyTorch模型的基础）
class SimpleDigitModel(nn.Module):
    def __init__(self):
        super().__init__()  # 初始化父类
        # 1. 输入层：把28×28的灰度图摊平成784维向量
        self.flatten = nn.Flatten()
        # 2. 隐藏层：784个输入 → 128个输出（简单的线性计算+激活函数）
        self.hidden = nn.Linear(784, 128)  # 线性层（y = ax + b）
        self.relu = nn.ReLU()  # 激活函数（让模型能学复杂规律）
        # 3. 输出层：128个输入 → 10个输出（对应0~9）
        self.output = nn.Linear(128, 10)

    # 定义数据的"加工流程"（前向传播）
    def forward(self, x):
        x = self.flatten(x)  # 摊平：(batch_size, 28,28) → (batch_size, 784)
        x = self.hidden(x)   # 隐藏层计算
        x = self.relu(x)     # 激活函数
        x = self.output(x)   # 输出层计算
        return x

# 创建模型实例
model = SimpleDigitModel()
print("模型结构：")
print(model)  # 打印模型的结构

# 测试模型：喂一张随机的28×28灰度图（模拟输入）
test_img = torch.randn(1, 28, 28)  # 1张、28×28的随机灰度图（batch_size=1）
output = model(test_img)  # 前向传播（加工数据）
print(f"\n输入图像形状：{test_img.shape}")
print(f"模型输出形状：{output.shape}")  # (1,10) → 1张图，对应0~9的10个概率值

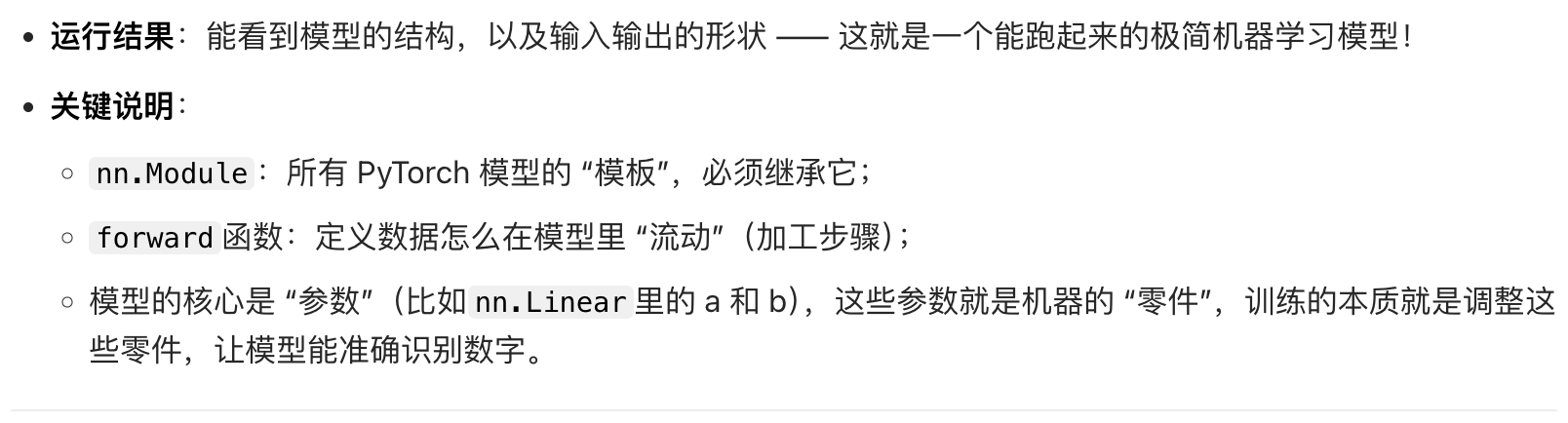

print(f"输出的10个数字概率（简化）：{output.detach().numpy()[0][:5]}")  # 前5个概率值

知识点 3：显存占用的 4 个地方（工作台被什么占了？）

显存（显卡的内存）就像加工厂的 "工作台"，空间有限，训练时这 4 类东西会占工作台，我们逐个拆：

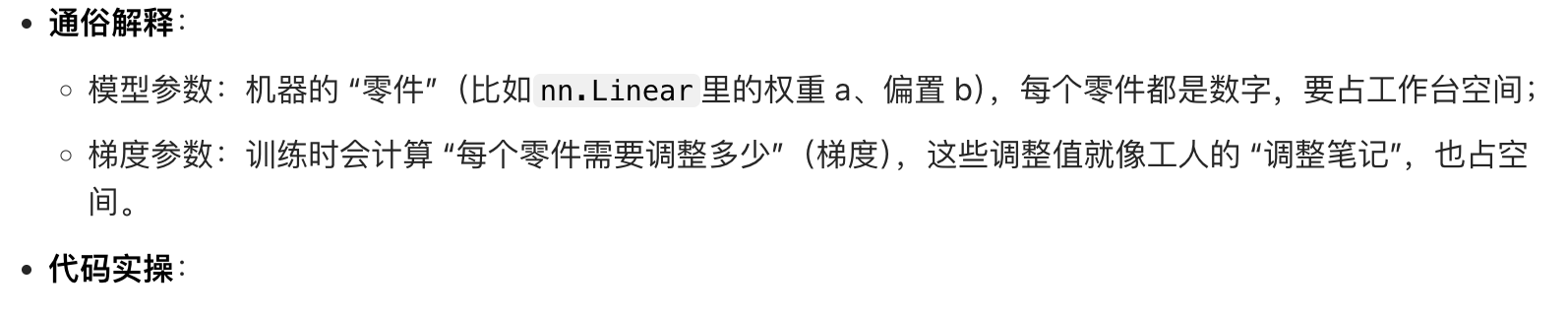

3.1 地方 1：模型参数 + 梯度参数（机器零件 + 调整笔记）

python 复制代码

# 1. 查看模型参数的数量和显存占用
total_params = 0
for name, param in model.named_parameters():
    # param.shape：参数的形状；param.numel()：参数的个数；param.dtype：参数类型（float32=4字节）
    param_num = param.numel()
    total_params += param_num
    # 计算该参数占用的显存（字节）：个数 × 每个参数的字节数（float32=4，float64=8）
    param_mem = param_num * param.element_size()
    print(f"参数名：{name}，形状：{param.shape}，个数：{param_num}，显存：{param_mem}字节")

print(f"\n模型总参数个数：{total_params}")
print(f"模型参数总显存：{total_params * 4}字节 ≈ {total_params * 4 / 1024:.2f}KB")

# 2. 梯度参数的存在：训练时开启梯度计算
test_img.requires_grad = True  # 开启梯度计算
output = model(test_img)
# 随便选一个参数，查看它的梯度（训练前是None，反向传播后才有值）
print(f"\n隐藏层权重的梯度（训练前）：{model.hidden.weight.grad}")  # None

运行结果 ：能看到模型每个参数的个数和显存占用，比如隐藏层hidden.weight的形状是 (128,784)，个数是 128×784=100352，显存≈392KB。
关键说明：梯度和参数是一一对应的，有多少参数，就有多少梯度，所以梯度会额外占用和参数差不多的显存！

3.2 地方 2：优化器参数（工人的历史笔记）

通俗解释：优化器是 "调整机器零件的工人"，比如 Adam 优化器，工人需要记录每个零件的 "调整历史"（比如上次调了多少、平均调整幅度），这些历史记录就是优化器参数，也要占工作台空间。
代码实操：

python 复制代码

# 定义Adam优化器（最常用的优化器）
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

# 查看优化器的参数状态
print("优化器参数状态：")
for param_group in optimizer.param_groups:
    for key, value in param_group.items():
        if key != 'params':  # 跳过参数本身，看优化器的额外状态
            print(f"  {key}：{value}")

# 优化器的额外参数（动量、方差等）
print(f"\n优化器为每个参数保存的状态数：{len(optimizer.state[model.hidden.weight])}")  # Adam保存2个状态（momentum, variance）

运行结果：能看到 Adam 优化器会为每个参数保存 "动量" 和 "方差" 两个额外状态，相当于每个参数多了 2 个数字，所以优化器参数的显存占用≈模型参数的 2 倍！

3.3 地方 3：数据批量所占显存（原料）

通俗解释：训练时不会一次喂 1 张图（效率太低），而是喂一批（batch）图，这批图就是 "原料"，要堆在工作台上，batch 越大，原料占的空间越多。
代码实操：

python 复制代码

# 计算不同batch size的图像显存占用
batch_sizes = [1, 32, 64, 128]
img_shape = (28, 28)  # 单张灰度图形状
dtype = torch.float32  # 常用数据类型（4字节/像素）

for bs in batch_sizes:
    # 创建bs张28×28的灰度图（batch_size, 28,28）
    batch_imgs = torch.randn(bs, *img_shape, dtype=dtype)
    # 计算显存占用：batch_size × 高度 × 宽度 × 每个像素字节数
    mem = bs * img_shape[0] * img_shape[1] * dtype.itemsize

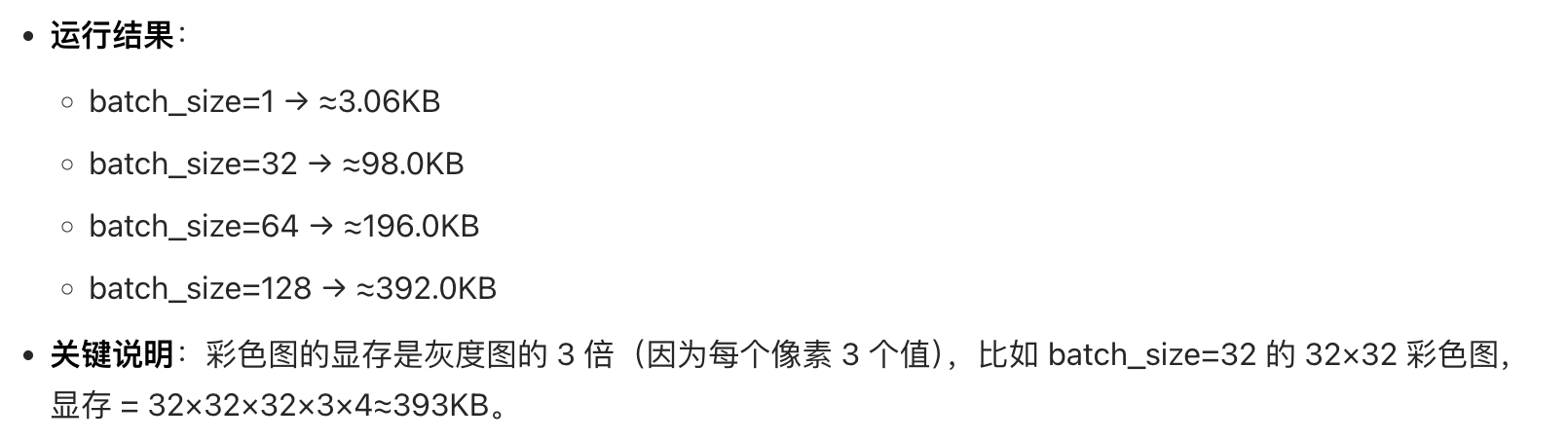

    print(f"batch_size={bs}，显存占用：{mem}字节 ≈ {mem/1024:.2f}KB")

3.4 地方 4：神经元输出中间状态（半成品）

通俗解释：模型加工数据时，每层会产生 "半成品"（比如隐藏层的 128 个输出值），这些半成品堆在工作台上，加工完如果不清理，就会占空间。
代码实操：

python 复制代码

# 查看前向传播的中间状态显存
# 1. 先注册钩子，记录中间层输出
hidden_output = None
def hook_fn(module, input, output):
    global hidden_output
    hidden_output = output

# 给隐藏层注册钩子（捕获输出）
hook = model.hidden.register_forward_hook(hook_fn)

# 2. 前向传播，获取中间状态
batch_imgs = torch.randn(32, 28, 28)  # batch_size=32
output = model(batch_imgs)

# 3. 计算中间状态的显存占用
print(f"隐藏层输出形状：{hidden_output.shape}")  # (32, 128) → 32个样本，每个128个值
mem = hidden_output.numel() * hidden_output.element_size()
print(f"隐藏层中间状态显存占用：{mem}字节 ≈ {mem/1024:.2f}KB")

# 4. 移除钩子
hook.remove()

运行结果：隐藏层输出形状是 (32,128)，显存≈16.0KB------ 这就是 "半成品" 占的空间，模型层数越多，中间状态占的显存越多！

显存占用小结（工作台占用清单）

占用地方	通俗类比	核心影响
模型参数 + 梯度	机器零件 + 调整笔记	模型越大（层数 / 神经元越多），占用越多
优化器参数	工人的历史笔记	优化器越复杂（如 Adam），占用越多
数据批量	加工原料	batch_size 越大，占用越多
中间状态	加工半成品	模型层数越多，占用越多

知识点 4：batch size 和训练的关系（怎么安排原料？）

batch size（批量大小）就是每次喂给模型的图像数量，它直接影响显存、训练速度、训练效果，咱们用 "工厂进料" 的例子讲明白：

4.1 关系 1：batch size ↔ 显存占用（进料多少 ↔ 工作台空间）

规律：batch size 越大，批量数据 + 中间状态占用的显存越多，超过工作台容量就会 "显存不足（OOM）"，程序崩溃。
例子：如果你的显卡显存只有 1GB，batch_size=128 时显存占满，再调到 256 就会报错 "out of memory"。
代码验证：

python 复制代码

# 模拟不同batch size的显存占用（简化版）
def calc_mem(batch_size):
    # 1. 批量数据显存
    img_mem = batch_size * 28 * 28 * 4  # 灰度图，float32=4字节
    # 2. 中间状态显存（隐藏层）
    hidden_mem = batch_size * 128 * 4
    total_mem = img_mem + hidden_mem
    return total_mem / 1024 / 1024  # 转成MB

for bs in [32, 64, 128, 256]:
    mem_mb = calc_mem(bs)

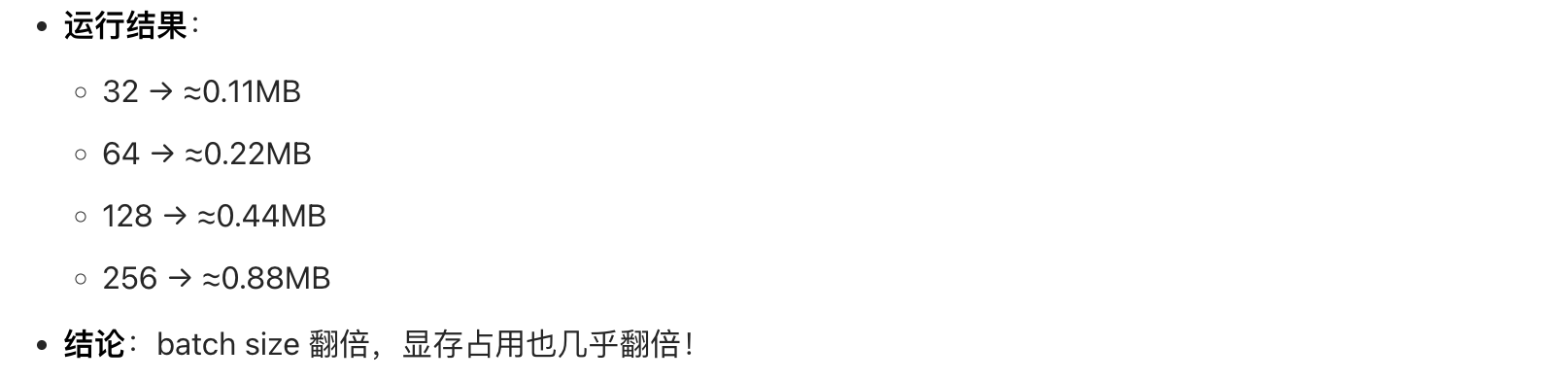

    print(f"batch_size={bs}，数据+中间状态显存：{mem_mb:.2f}MB")

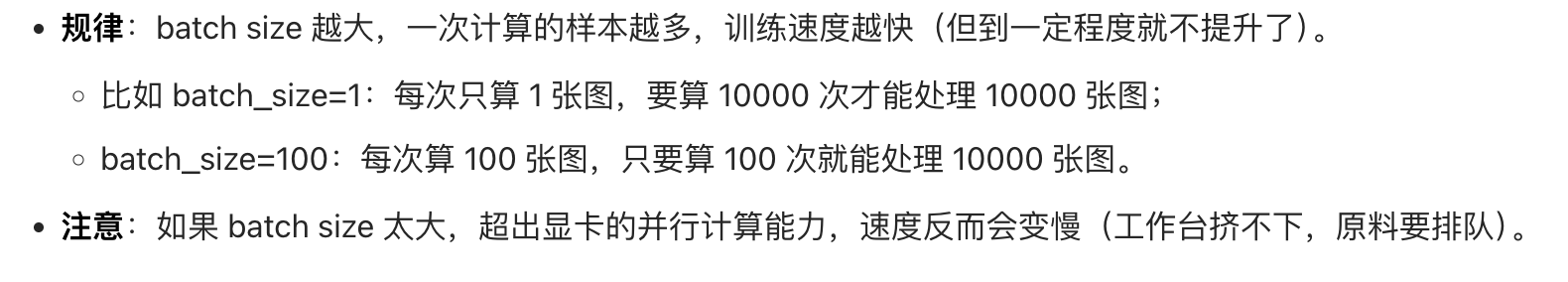

4.2 关系 2：batch size ↔ 训练速度（进料多少 ↔ 加工效率）

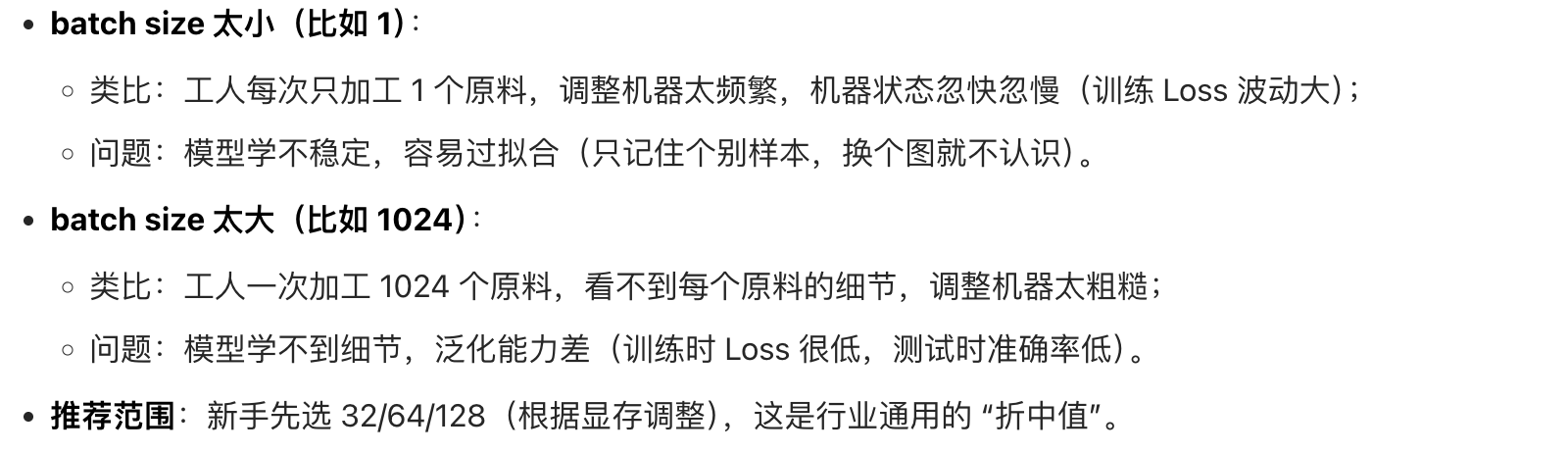

4.3 关系 3：batch size ↔ 训练效果（进料多少 ↔ 产品质量）

4.4 代码演示（简化训练对比）

python 复制代码

# 模拟不同batch size的训练Loss变化
import torch.optim as optim
import torch.nn.functional as F

# 模拟手写数字数据集（1000张28×28灰度图，标签0~9）
X = torch.randn(1000, 28, 28)
y = torch.randint(0, 10, (1000,))

# 定义训练函数
def train(batch_size):
    model = SimpleDigitModel()
    optimizer = optim.Adam(model.parameters(), lr=0.001)
    losses = []
    # 训练5轮
    for epoch in range(5):
        # 按batch_size分组
        for i in range(0, len(X), batch_size):
            batch_X = X[i:i+batch_size]
            batch_y = y[i:i+batch_size]
            # 前向传播
            output = model(batch_X)
            loss = F.cross_entropy(output, batch_y)  # 计算损失
            # 反向传播
            optimizer.zero_grad()
            loss.backward()
            optimizer.step()
            losses.append(loss.item())
    return losses

# 训练不同batch size
loss_32 = train(32)
loss_128 = train(128)

# 绘制Loss曲线
plt.plot(loss_32[:50], label='batch_size=32')
plt.plot(loss_128[:50], label='batch_size=128')
plt.xlabel('训练步数')
plt.ylabel('Loss（损失，越小越好）')
plt.title('不同batch size的Loss变化')
plt.legend()
plt.show()

零基础总结

今天咱们用 "加工厂" 的比喻，把核心知识点串起来了：

图像数据：灰度图是单数字矩阵，彩色图是 RGB 三数字矩阵；
模型：处理图像的 "机器"，由参数组成，训练就是调整参数；
显存占用：工作台被 4 样东西占 ------ 参数 / 梯度、优化器、批量数据、中间状态；
batch size：进料数量，影响显存、速度、效果，新手先选 32/64/128 试手。

你可以把今天的代码逐行运行，改改参数（比如把 batch_size 改成 64，把图像形状改成 32×32），看看结果变化 ------零基础学编程，"动手改代码" 比死记硬背重要 100 倍！

如何选择合适的 batchsize？3 步搞定（显存 / 速度 / 效果全兼顾）

选 batch size 的核心原则：先保证 "不爆显存"（能跑起来），再追求 "训练快"，最后微调 "效果好"。咱们还是用 "图像加工厂" 的比喻，结合新手能落地的实操方法，一步步讲清楚，全程避开复杂公式，只讲 "能直接用的方法"。

第一步：先找 "最大可用 batch size"（底线：不爆显存）

新手选 batch size 的第一步，是先找到你的显卡 "能扛住的最大 batch size"------ 就像加工厂先测工作台最多能堆多少原料，堆多了就会 "溢出"（程序报错：out of memory (OOM)）。

实操方法（新手无脑版）

先定初始值 ：从行业通用的 "中间值" 开始试，比如 32（绝大多数入门显卡（2G/4G 显存）都能扛住）；
逐步翻倍测试 ：如果跑起来不报错，就试 64 → 128 → 256... 直到出现 "显存不足" 报错；
回退到安全值：报错后，把 batch size 调回上一个不报错的数值，再减一点（比如试 256 报错，就用 128；试 128 报错，就用 64）。

代码实操（自动测试最大 batch size，新手直接复制运行）

python 复制代码

import torch
import torch.nn as nn
from torch.utils.data import TensorDataset, DataLoader

# 1. 复用之前的手写数字模型
class SimpleDigitModel(nn.Module):
    def __init__(self):
        super().__init__()
        self.flatten = nn.Flatten()
        self.hidden = nn.Linear(784, 128)
        self.relu = nn.ReLU()
        self.output = nn.Linear(128, 10)
    def forward(self, x):
        x = self.flatten(x)
        x = self.hidden(x)
        x = self.relu(x)
        x = self.output(x)
        return x

# 2. 模拟数据集（和你的图像尺寸一致即可，这里是28×28灰度图）
def create_dummy_data(img_shape=(28,28), num_samples=1000):
    X = torch.randn(num_samples, *img_shape)  # 模拟图像
    y = torch.randint(0,10,(num_samples,))    # 模拟标签
    return TensorDataset(X, y)

# 3. 测试不同batch size是否爆显存
def find_max_batch_size(model, img_shape=(28,28)):
    # 从大到小试，快速找到最大值（新手也可以从小到大）
    test_batch_sizes = [256, 128, 64, 32, 16, 8]
    device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
    model = model.to(device)  # 模型放到显卡（没有就用CPU）
    dummy_data = create_dummy_data(img_shape)

    for bs in test_batch_sizes:
        try:
            # 创建数据加载器
            dataloader = DataLoader(dummy_data, batch_size=bs, shuffle=True)
            # 模拟一次训练（前向+反向传播，最耗显存）
            for batch_X, batch_y in dataloader:
                batch_X = batch_X.to(device)
                batch_y = batch_y.to(device)

                # 前向传播
                output = model(batch_X)
                loss = nn.CrossEntropyLoss()(output, batch_y)
                # 反向传播（计算梯度，最耗显存）
                loss.backward()

                # 只测第一个batch就够了，避免浪费时间
                print(f"✅ batch_size={bs}：显存足够，能正常运行")
                return bs  # 找到第一个能用的最大batch size
        except RuntimeError as e:
            if "out of memory" in str(e):
                print(f"❌ batch_size={bs}：显存不足，报错了")
                continue
            else:
                raise e  # 其他错误，不是显存问题

    # 所有都报错，用最小的8
    print(f"⚠️  所有测试的batch size都爆显存，用最小的8")
    return 8

# 运行测试
model = SimpleDigitModel()
max_bs = find_max_batch_size(model)
print(f"\n✅ 你的显卡能扛住的最大batch size是：{max_bs}")

关键说明

如果你的电脑没有显卡（只用 CPU）：不用怕 "爆显存"，batch size 可以选 64/128（CPU 速度慢，太大也没用）；
如果是彩色图：把img_shape改成(32,32,3)（比如），测试逻辑完全一样；
报错关键词：看到CUDA out of memory就是显存不够，直接调小 batch size。

第二步：在 "最大可用值" 基础上微调（兼顾速度 + 效果）

找到最大可用 batch size 后，不用直接用最大值，微调一下更兼顾 "训练速度" 和 "模型效果"，新手按这个规则来：

##### batch size 特点	小 batch（比如 8/16）	中 batch（32/64/128）	大 batch（256/512）
训练速度	慢（每次算的样本少）	快（行业最优速度）	极快（但提升有限）
训练效果	波动大（容易过拟合）	稳定（效果最好）	效果差（学不到细节）
适用场景	显存极少（1G/2G）	新手首选（4G/8G 显存）	大显存（16G+）+ 大数据

新手微调建议

优先选 "中 batch"：如果最大可用值是 128，就用 64/128；如果最大可用值是 64，就用 32/64；
小显存（2G/4G）：用 16/32（比如最大可用是 32，就用 32，别贪大）；
数据量少（比如 < 1 万张图）：用小一点的 batch（16/32），避免模型 "学歪"；
数据量多（比如 > 10 万张图）：用大一点的 batch（64/128），训练更快。

举个例子

测试后最大可用 batch size 是 128 → 优先用 64（效果更稳）；
测试后最大可用 batch size 是 32 → 直接用 32（新手不用调小）；
测试后最大可用 batch size 是 8 → 就用 8（没得选，先跑起来再说）。

第三步：特殊情况的小技巧（新手也能会）

如果遇到 "显存不够但想用好一点的 batch size"，或者 "效果不好想调整"，试试这 2 个简单技巧：

技巧 1：梯度累积（显存不够时 "变相增大 batch size"）

通俗解释：工作台放不下 32 个原料，就分 4 次放 8 个，每次算完不调整机器，攒 4 次再一起调整 ------ 相当于用 8 的显存，实现 32 的效果；
代码实操（在训练循环里加几行）：

python 复制代码

# 梯度累积示例：batch_size=8，累积4次，等效于32
batch_size = 8
accumulation_steps = 4  # 累积次数
model = SimpleDigitModel().to(device)
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
dataloader = DataLoader(create_dummy_data(), batch_size=batch_size)

for epoch in range(5):
    model.train()
    total_loss = 0
    for i, (batch_X, batch_y) in enumerate(dataloader):
        batch_X = batch_X.to(device)
        batch_y = batch_y.to(device)

        # 前向传播
        output = model(batch_X)
        loss = nn.CrossEntropyLoss()(output, batch_y)
        # 梯度累积：把loss除以累积次数（避免梯度爆炸）
        loss = loss / accumulation_steps
        loss.backward()

        # 每累积steps次，更新一次参数
        if (i+1) % accumulation_steps == 0:
            optimizer.step()  # 调整模型参数
            optimizer.zero_grad()  # 清空梯度

        total_loss += loss.item() * accumulation_steps

    print(f"Epoch {epoch+1}，Loss：{total_loss/len(dataloader):.4f}")

技巧 2：动态调整（训练中看效果微调）

训练过程中如果发现：

Loss 曲线波动特别大（像过山车）：把 batch size 调大一点（比如从 16→32）；
Loss 曲线降得很慢，甚至不降：把 batch size 调小一点（比如从 64→32）；
训练快但测试准确率低：调小 batch size（比如从 128→64）。

新手速查表（直接抄作业）

显卡显存	图像类型	推荐 batch size
2G	灰度图（28×28）	8/16
2G	彩色图（32×32）	8
4G	灰度图（28×28）	32/64
4G	彩色图（32×32）	16/32
8G	灰度图（28×28）	64/128
8G	彩色图（32×32）	32/64
CPU	任意	32/64

最终总结（新手记这 3 句话就行）

先测最大可用值：用第一步的代码，找到不爆显存的最大 batch size；
优先选中 batch：32/64/128 是新手的 "安全牌"，兼顾速度和效果；
不行就调小 / 用梯度累积：显存不够调小，效果不好也调小，别硬撑。

选 batch size 没有 "绝对最优值"，新手不用纠结 "差一点会不会影响效果"------ 先让模型跑起来，再慢慢微调，比死磕 "完美值" 更重要！

浙大疏锦行
