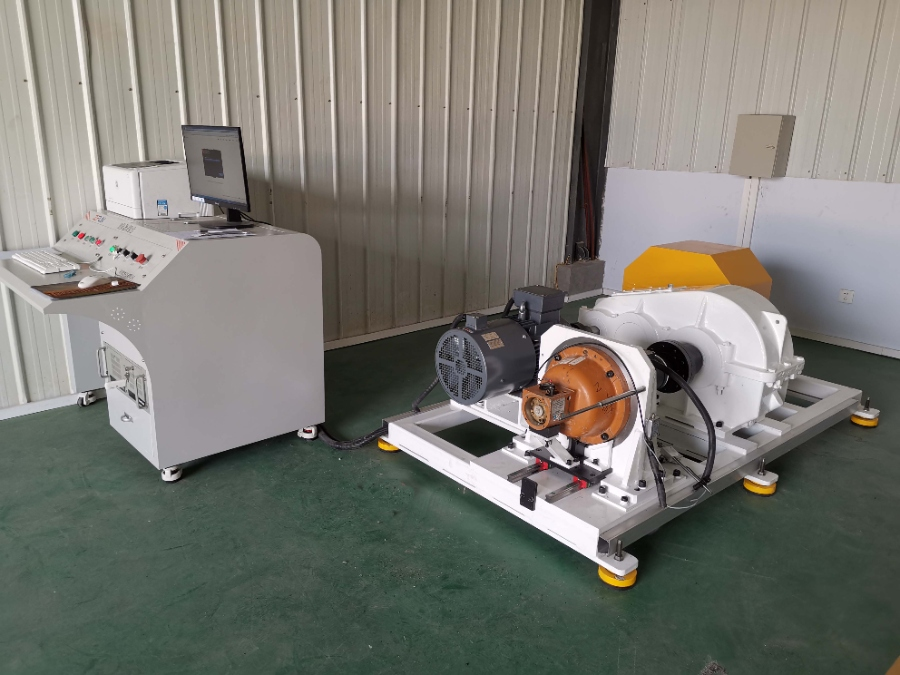

GZCVL T-II 安全防坠器测试系统

一、产品概述

GZCVL T-II 安全防坠器测试系统是广州文明机电有限公司（GZCVL）依托多年工业测试设备研发经验，针对建筑施工领域核心安全部件 ------ 施工升降机防坠安全器，自主研发的高精度、智能化专业测试设备。其核心定位是解决防坠安全器出厂检验、定期校准、故障诊断及新产品研发过程中的全流程测试需求，全面覆盖施工升降机用防坠安全器的关键性能指标检测。

该系统严格遵循《施工升降机安全规程》（GB10055-2007）、《施工升降机防坠安全器》（GB/T 34025-2017）等国家及行业标准，采用一体化模块化设计，集成机械驱动、精准加载、智能测控、数据溯源等核心功能，可适配 SAJ30、SAJ40、SAJ50、SAJ60 等全系列主流防坠安全器型号，实现从静态性能到动态响应、从短期可靠性到长期耐久性的全方位测试评估。

作为建筑机械安全保障体系的关键配套设备，GZCVL T-II 系统不仅为防坠安全器制造企业提供生产线质量闭环管控方案，也为特种设备检测机构提供权威、高效的第三方检测工具，同时为职业院校建筑机械专业搭建 "理论 + 实操" 的实训平台，助力提升高空作业安全装备的质量水平和从业人员的专业技能，从源头降低施工升降机坠落事故风险。

二、系统构成与核心参数

2.1 机械结构系统

机械结构是测试精度和安全性的基础保障，GZCVL T-II 系统采用重型工业级设计，核心组件及详细参数如下：

核心组件	详细技术参数
驱动系统	矢量变频电机，功率 15kW（可升级至 22kW），转速范围 0-6000rpm，速度控制精度 ±0.5%；配备高精度行星减速机（增速比可选 1:3、1:5、1:10），传动效率≥98%，确保动力输出平稳可控
加载装置	组合式惯性飞轮组，惯量可调范围 0.5-50 kg・m²，可通过增减飞轮片模拟施工升降机 0.5-3t 额定载荷；加载方式支持惯性加载、恒扭矩加载、冲击加载三种模式，满足不同测试工况需求
传动连接系统	高精度万向节联轴器，最大允许偏差角 ±5°，传动误差≤0.1%；配备 S 型转矩转速传感器（量程 0-5000N・m），测量精度 0.1% FS，采样频率 1000Hz，实时捕捉扭矩、转速动态变化
测试台架	采用 40×80×4mm 国标方钢焊接而成，整体尺寸 2200×1500×1800mm，承重≥500kg；台架底部安装 4 个 φ150mm 带刹车万向轮，移动灵活，锁定后水平度误差≤0.2mm/m，具备优异的抗振性能
夹具与定位系统	万能自适应夹具，配备快速更换接口，适配不同直径（50-200mm）的防坠安全器输出轴；定位精度 ±0.02mm，采用液压锁紧装置，夹紧力可调（0-10MPa），确保测试过程中防坠器无位移、无晃动
安全防护系统	全封闭钢结构防护罩，采用 10mm 厚透明亚克力观察窗，兼具防护与观测功能；防护罩内置安全联锁装置，未闭合时系统无法启动；台架侧面配备急停按钮（响应时间≤0.1s）、过载报警灯、蜂鸣器，形成多重安全防护

2.2 智能测控系统

测控系统是实现自动化测试的核心，采用工业级软硬件集成方案，具备高可靠性、高精准度的特点：

• 主控单元：采用西门子 S7-1500 系列 PLC 作为核心控制器，搭配工业级触摸一体机（15 英寸电容屏，分辨率 1920×1080），支持多任务并行处理，数据处理延迟≤1ms；配备 Intel Core i5 处理器、8GB 内存、512GB 固态硬盘，确保软件运行流畅。
• 软件平台：自主研发的 "防坠器测试系统 V3.0"，基于 Windows 10 操作系统开发，支持中文 / 英文双语界面切换；具备参数设置、实时监控、数据采集、曲线分析、报告生成、历史查询等全功能模块；内置 GB10055-2007、GB/T 34025-2017 等标准模板，可自动匹配测试标准。
• 传感器与采集模块：除转矩转速传感器外，还集成激光位移传感器（测量范围 0-500mm，精度 ±0.01mm）、压力传感器（0-20MPa，精度 ±0.1% FS）、温度传感器（-40℃~150℃，精度 ±0.2℃）、振动传感器（测量范围 0-50g，频率响应 10-1000Hz），全面捕捉测试过程中的多维度数据。
• 数据接口与输出：配备 USB 3.0、RS485、以太网、CAN 总线等多种接口，支持测试数据实时导出（格式可选 Excel、PDF、CSV）；可选配工业打印机，直接打印带防伪标识的检测报告；支持与企业 MES 系统、检测机构数据平台联网对接，实现数据溯源与集中管理。

三、核心功能与测试项目

GZCVL T-II 系统覆盖防坠安全器全生命周期测试需求，核心功能分为四大类，各测试项目均严格匹配国标要求：

3.1 基础性能测试（核心必测项目）

3.1.1 动作速度阈值测试

• 测试目的：验证防坠安全器触发制动时的临界速度是否在标准规定范围（通常为额定速度的 1.15-1.4 倍）内，避免因触发过快导致冲击过大，或触发过慢引发坠落风险。
• 测试过程：系统通过变频电机驱动防坠安全器逐步提升转速，转速提升速率可设（0.1-1m/s²），激光转速传感器实时采集转速数据；当防坠安全器内部离心触发机构动作时，系统立即记录此时的临界速度，自动与标准阈值对比。
• 技术指标：测试精度 ±0.2m/s，可连续测试 3 次取平均值，离散误差≤3%。

3.1.2 制动性能综合测试

• 制动距离测量：通过激光位移传感器实时追踪制动过程中输出轴的位移变化，记录从触发制动到完全静止的总位移，测试精度 ±1mm；标准要求制动距离≤0.25m（针对额定速度≤0.63m/s 的防坠器）。
• 制动力矩测试：转矩传感器捕捉制动过程中的瞬时扭矩峰值及稳态扭矩，评估制动机构的制动力强度；标准要求制动力矩≥1.5 倍额定载荷对应的力矩。
• 制动减速度分析：系统根据速度 - 时间曲线自动计算平均减速度和峰值减速度，要求平均减速度≥1.5g，峰值减速度≤5g（g 为重力加速度），确保制动过程平稳，避免对人员和设备造成冲击伤害。
• 制动平稳性测试：通过振动传感器采集制动过程中的振动加速度，分析振动频率和幅值，评估制动机构的磨损均匀性和装配精度，振动峰值≤2g 为合格。

3.1.3 静态强度与密封性测试

• 静态强度测试：采用液压加载方式，向防坠安全器施加 125% 额定载荷对应的静态扭矩，保持 10 分钟，通过位移传感器监测防坠器壳体及输出轴的变形量，要求永久变形量≤0.1mm，无裂纹、渗漏等缺陷。
• 壳体密封性能测试：向防坠器壳体内注入 0.5MPa 压缩空气，保压 30 分钟，通过压力传感器监测压降，要求压降≤5%；同时观察密封面是否有气泡渗漏，验证密封圈和焊接部位的密封可靠性。

3.2 可靠性与耐久性测试（长期性能评估）

3.2.1 重复动作疲劳测试

• 测试方案：模拟防坠器实际使用中的触发场景，连续进行 50 次完整的 "加速 - 触发制动 - 解锁复位" 循环测试，循环周期可设（30-60s / 次）。
• 评估指标：记录每次测试的动作速度、制动距离、制动力矩等参数，要求参数离散误差≤5%，制动机构无明显磨损、卡滞现象，解锁功能灵活可靠。

3.2.2 长期耐久性测试

• 模拟实际工况测试：通过程序设定，模拟施工升降机的日常运行（空载、额定载荷、125% 超载）交替循环，累计测试时间≥1000 小时，或等效模拟 10 万 + 公里的实际使用里程。
• 磨损与性能衰减评估：测试结束后拆解防坠器，检查内部齿轮、制动瓦、弹簧等关键部件的磨损量，同时重新测试基础性能参数，要求性能衰减量≤10%，确保防坠器在使用寿命内（通常为 5 年）的可靠性。

3.2.3 环境适应性测试

• 温度适应性测试：配备高低温试验箱（可选配件），在 - 20℃~60℃的温度范围内，分别测试防坠器的动作速度和制动性能，要求参数变化量≤8%，适应建筑施工中的极端温度环境。
• 湿度适应性测试：在相对湿度 85%（25℃）的环境下放置 48 小时后，测试绝缘性能（绝缘电阻≥100MΩ）和制动性能，无锈蚀、短路等故障。

3.3 专项功能测试（特殊场景适配）

3.3.1 解锁性能测试

• 测试内容：模拟施工升降机故障排除后的解锁场景，通过气动或手动方式操作解锁机构，测试解锁所需的操作力（要求≤50N）和解锁行程（要求≤20mm），评估解锁的便捷性；同时验证解锁后防坠器的自由转动灵活性，无卡滞现象。

3.3.2 超速防护性能测试

• 测试方案：将防坠器转速提升至动作速度阈值的 1.2 倍，测试其是否能可靠触发制动，且制动时间≤0.5s，验证防坠器对极端超速场景的防护能力。

3.3.3 长期存放性能衰减测试

• 测试流程：将防坠器在常温、干燥环境下存放 6 个月，期间不进行任何操作，存放结束后测试基础性能参数，要求性能衰减量≤8%，验证润滑脂的稳定性和金属部件的防锈性能。

3.4 数据分析与报告管理功能

• 实时数据可视化：软件界面实时显示速度、扭矩、位移、温度等 15 + 参数的动态曲线（速度 - 时间、扭矩 - 位移、温度 - 时间等），支持曲线放大、叠加对比。
• 自动判级与报告生成：系统根据预设的标准模板，自动对比测试数据与标准阈值，判定测试结果为 "合格""不合格" 或 "待定"；生成的检测报告包含设备信息、测试参数、曲线图表、判定结论等内容，具备唯一报告编号和电子签名功能，符合 CMA/CNAS 认证检测要求。
• 历史数据追溯：支持存储 10 万 + 条测试记录，可按设备型号、测试日期、测试人员等条件查询历史数据，导出对比分析报告，便于质量追溯和产品改进。

四、工作原理与测试流程

4.1 核心工作原理

GZCVL T-II 系统基于 "动态工况模拟 + 多维度数据同步采集 + 智能分析" 的核心逻辑，实现对防坠器性能的精准评估，具体原理如下：

1. 工况模拟：通过 "变频电机 + 惯性飞轮组" 协同工作，模拟施工升降机的运行状态 ------ 电机提供持续的动力输入，带动防坠器和飞轮组旋转；飞轮组的惯性负载模拟升降机轿厢及载荷的惯性，实现不同载荷和转速工况的精准复现。
2. 触发与制动：当电机驱动防坠器转速达到其内部离心触发机构的阈值时，防坠器自动启动制动，通过机械摩擦或棘爪啮合方式阻止输出轴旋转；系统通过传感器实时捕捉触发瞬间的关键参数。
3. 数据采集与分析：PLC 控制器同步采集转矩、转速、位移、温度、振动等多维度数据，采样频率 1000Hz，确保不遗漏制动过程中的瞬时峰值参数；软件系统对采集到的数据进行滤波、计算、分析，生成性能指标和测试曲线。
4. 安全保护：系统内置多重联锁保护逻辑 ------ 当检测到转速超上限、扭矩超载荷、温度超阈值或防护罩未闭合时，立即发出报警信号，同时切断电机电源，启动紧急制动，确保测试过程安全可控。

4.2 标准测试流程（以出厂检验为例）

步骤 1：前期准备（15-20 分钟）

1. 设备检查：检查台架固定是否牢固，万向轮是否锁定；检查液压系统、气动系统、电气线路是否连接正常，无渗漏、松动现象；启动系统进行自检，校准转矩、转速、位移等传感器。
2. 防坠器安装：根据防坠器型号选择适配的夹具，将防坠器固定在台架上，确保输出轴与联轴器同轴度误差≤0.2mm；连接传感器信号线和解锁机构的气动管路。
3. 参数设置：在软件界面输入防坠器型号、额定速度、额定载荷、测试标准等基础信息；设定测试项目（如动作速度测试、制动性能测试、重复动作测试）及相关参数（如转速提升速率、循环次数）。

步骤 2：测试执行（30-60 分钟，根据测试项目调整）

1. 空载试运行：启动电机，让防坠器在空载状态下运行 5 分钟，检查旋转是否平稳，无异常噪音；同时监测油温（要求≤40℃），确保润滑系统正常。
2. 基础性能测试：
   • 动作速度测试：按设定速率提升转速，直至防坠器触发制动，记录临界速度；重复测试 3 次，取平均值。
   • 制动性能测试：在额定载荷下进行制动测试，记录制动距离、制动力矩、减速度等参数。
   • 静态强度与密封性测试：依次完成 125% 超载静态加载和 0.5MPa 密封性测试，监测变形量和压力变化。
3. 可靠性测试（可选）：执行 50 次重复动作循环测试，实时记录每次测试参数，观察防坠器工作状态。

步骤 3：结果评估与收尾（10-15 分钟）

1. 数据处理：系统自动分析测试数据，生成性能曲线，与标准阈值对比，判定测试结果。
2. 报告生成与导出：打印检测报告，包含测试数据、曲线、判定结论等内容；将数据导出至电脑或联网平台存档。
3. 设备复位：关闭系统电源，泄压卸载；拆卸防坠器，清理台架和夹具上的油污、杂物；检查设备部件是否完好，做好维护记录。

五、技术优势与应用价值

5.1 核心技术优势

5.1.1 高精度与高稳定性

• 采用矢量变频驱动和高精度行星减速机，速度控制精度达 ±0.5%，转矩测量精度达 0.1% FS，确保测试数据的准确性和重复性。
• 重型台架采用焊接后时效处理工艺，消除内应力，抗振性能优异；传感器均选用工业级品牌（如德国西门子、日本基恩士），环境适应性强，使用寿命长。

5.1.2 全工况模拟与智能化控制

• 可复现施工升降机正常运行、超速、超载、制动等全场景工况，支持自定义测试流程，满足不同用户的个性化测试需求。
• 一键式自动化测试，减少人工操作干预，降低人为误差；软件内置标准模板，新手也可快速上手，测试效率提升 60% 以上。

5.1.3 全方位安全防护与数据溯源

• 多重安全联锁装置（防护罩联锁、急停、过载报警），从源头保障操作人员和设备安全；测试过程中出现异常时，系统可在 0.1s 内紧急停机。
• 完整的数据记录与追溯功能，支持测试数据联网管理，满足制造企业质量管控和检测机构权威认证的需求。

5.1.4 高兼容性与扩展性

• 万能自适应夹具可适配全系列主流防坠器型号，无需频繁更换夹具，降低使用成本；系统预留升级接口，可根据未来标准更新或测试需求，扩展高温、低温、粉尘等环境测试模块。

5.2 典型应用场景与价值

5.2.1 防坠安全器制造企业

• 生产线终检：实现防坠器出厂前的全性能检测，确保产品 100% 符合国标要求，降低售后故障率；可与生产线 MES 系统对接，实现产品质量的全流程追溯。
• 新产品研发：为防坠器设计优化提供精准的测试数据支持，缩短研发周期 30% 以上；通过耐久性测试，验证新产品的使用寿命和可靠性，提升产品竞争力。

5.2.2 特种设备检测机构

• 定期校准检测：按特种设备安全监察要求，对使用满 1 年的防坠器进行强制校准，出具权威检测报告；系统支持批量检测，单日可完成 50 + 台防坠器的测试，提升检测效率。
• CMA/CNAS 认证测试：符合第三方检测机构的认证要求，测试数据准确、可追溯，为防坠器的安全评估提供科学依据。

5.2.3 职业院校与培训机构

• 教学实训平台：直观展示防坠安全器的工作原理、触发机制和制动过程，将抽象的理论知识转化为具象的实操体验，提升学生的学习兴趣和专业技能。
• 技能考核工具：可设置不同类型的故障（如制动瓦磨损、弹簧失效、密封渗漏），用于特种设备作业人员的技能考核，培养故障诊断和维修能力。

六、操作注意事项与维护规范

6.1 安全操作规范

1. 测试前必须检查防护罩是否完全闭合、夹具是否牢固锁定，非操作人员需远离测试区域（至少 1.5m 以外），严禁在测试过程中打开防护罩或触碰旋转部件。
2. 加载测试前需确认防坠器的额定参数，严禁超过设备的最大测试范围（如最大载荷、最大转速）运行，避免设备过载损坏。
3. 操作过程中如发现异常噪音、振动、渗漏或报警信号，应立即按下急停按钮，切断电源，待设备完全静止并泄压后，排查故障原因，严禁带故障运行。
4. 涉及压缩空气和液压系统操作时，需检查管路连接是否牢固，避免高压气体或油液喷射伤人；操作完毕后必须先泄压，再拆卸管路。
5. 测试结束后，需按 "卸载 - 停机 - 断电" 的顺序操作，严禁直接断电关机，避免数据丢失和设备损坏。

6.2 日常维护与保养要点

1. 传感器校准：转矩、转速、位移等核心传感器需每季度校准一次，使用标准砝码和校准仪进行标定，确保测试精度；校准记录需存档备查。
2. 润滑与清洁：定期检查驱动系统、加载系统的润滑油液位，每 500 小时更换一次齿轮油（推荐使用 220# 工业齿轮油）；保持台架、夹具和传感器的清洁，避免油污、灰尘影响测试精度。
3. 易损部件更换：夹具的夹紧密封圈、联轴器的弹性垫等易损部件，需每 1000 测试小时检查一次，如有磨损、老化现象及时更换；制动测试后需清理制动盘上的摩擦粉尘。
4. 软件与电路维护：定期更新测试软件版本，备份测试数据；检查电气线路和接口的接触情况，避免松动、氧化导致信号干扰；长期停用（超过 1 个月）时，需每月通电开机 30 分钟，进行系统自检。
5. 环境要求：设备应放置在干燥、通风、无粉尘、无腐蚀性气体的环境中，环境温度 0℃~40℃，相对湿度≤85%；避免阳光直射和剧烈振动，确保设备正常运行。

七、总结与展望

GZCVL T-II 安全防坠器测试系统作为广州文明机电在建筑机械安全测试领域的核心产品，凭借高精度的测试性能、全场景的工况模拟能力、智能化的控制体验和全方位的安全保障，成为防坠安全器制造、检测、教学领域的优选设备。其不仅为提升防坠安全器产品质量提供了技术支撑，更助力规范建筑施工高空作业安全管理，降低坠落事故风险，具有重要的行业价值和社会意义。
