瑞芯微(EASY EAI)RV1126B 音频输入

广州灵眸科技有限公司2025-12-24 19:45

1. 声卡资源介绍

EASY-EAI-Nano-TB仅有一块由RV1126B主控输出的声卡。

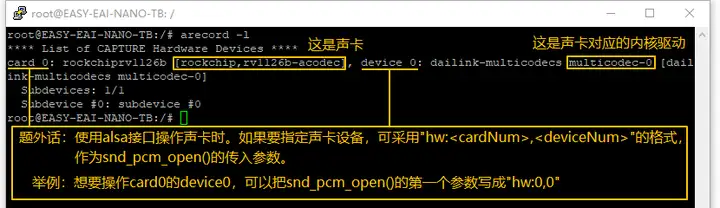

通过串口调试或ssh调试，可以进入开发板终端。执行aplay命令查看声卡相关的详细信息，如下所示。

复制代码

arecord -l

1.1 硬件接口

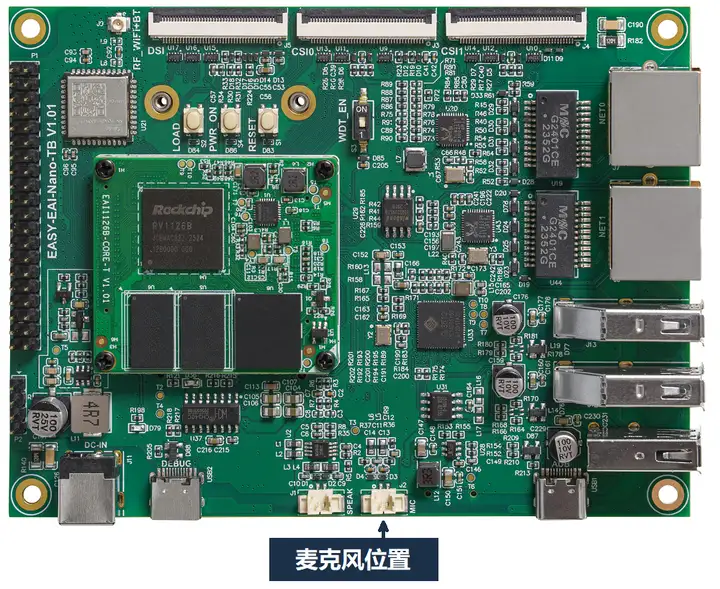

硬件接口位置如下所示。

2. 声卡控制

Linux系统在应用层调用声卡，通常采用alsa(aplay，arecord，amixer)框架，本文只会描述本开发板平台相关的部分。如果用户想要进一步地了解alsa用法，可以通过开发者社区的《alsa使用简介》进行更进一步的了解。

2.1 音频录制

音频录制采用arecord命令进行。

复制代码

arecord -D plughw:0,0 -c 2 -r 44100 -f S16_LE 1234567.wav

以【Ctrl+C】组合键终止录制。

注意：录制单通道(-c 1)音频时，-f仅支持【S16_LE】和【S24_LE】两种采样位深。

2.2 录音音量调节

Card0录音音量【值】的【范围】是从 0到31

复制代码

amixer -c 0 cset name='ACodec_LP PGA Gain Volume' 0  ##设置Card0输出音量【值】为 0
amixer -c 0 cset name='ACodec_LP PGA Gain Volume' 16  ##设置Card0输出音量【值】为 16
amixer -c 0 cset name='ACodec_LP PGA Gain Volume' 31  ##设置Card0输出音量【值】为 31

注：此处的【值】是跟增益正相关的一个变量，但它既不是增益，也不是音量百分比。并且调整它，音量大小变化【不是线性】的。

2.3 录制命令详解

以cd格式录制（以【Ctrl+C】组合键终止录制）：

复制代码

arecord -D hw:0,0 -f cd 1234567.wav

指定了cd录制格式，就相当于固定了声道(双声道)、采样率(44100Hz)和采样位深(S16_LE)

指定录制时间：

复制代码

arecord -D hw:0,0 -f cd -d 10 1234567.wav

-d 10：表示指定录制时间为10s后，录制自动结束

arecord更多的使用方法参考：

复制代码

arecord -h
