库制作与原理(二):ELF格式与静态链接原理

💬 欢迎讨论：在上一篇中，我们学习了如何制作和使用静态库与动态库。但你是否好奇：编译器是如何将多个.o文件链接成可执行文件的？静态库中的函数是如何被找到并调用的？本篇将深入ELF文件格式，揭示静态链接的底层原理，带你理解从目标文件到可执行程序的完整过程。

👍 点赞、收藏与分享：这篇文章包含了ELF文件结构、符号表、重定位表的完整解析，配合大量实战命令，内容硬核，如果对你有帮助，请点赞、收藏并分享！

🚀 循序渐进：建议先学习第一篇的库制作基础，这样理解本篇的链接原理会更轻松。

一、编译链接回顾

1.1 从源码到可执行程序

在深入链接原理之前，我们先回顾一下完整的编译过程：

bash 复制代码

源文件(.c/.cpp)
    ↓ 预处理(gcc -E)
预处理文件(.i)
    ↓ 编译(gcc -S)
汇编文件(.s)
    ↓ 汇编(gcc -c)
目标文件(.o)
    ↓ 链接(ld)
可执行文件(a.out)

详细步骤：

bash 复制代码

# 1. 预处理：展开宏、处理#include
gcc -E main.c -o main.i

# 2. 编译：生成汇编代码
gcc -S main.i -o main.s

# 3. 汇编：生成机器码
gcc -c main.s -o main.o

# 4. 链接：生成可执行文件
gcc main.o -o main

一步到位：

bash 复制代码

gcc main.c -o main
# 等价于上面4步

1.2 目标文件是什么

目标文件(.o)：

包含机器码的二进制文件
但还不能直接运行
需要经过链接才能成为可执行文件

为什么需要链接？

c 复制代码

// main.c
#include <stdio.h>
extern int add(int a, int b);  // 声明，但未定义

int main() {
    int result = add(3, 5);
    printf("Result: %d\n", result);
    return 0;
}

c 复制代码

// add.c
int add(int a, int b) {
    return a + b;
}

编译：

bash 复制代码

gcc -c main.c -o main.o
gcc -c add.c -o add.o

问题：

main.o中调用了add函数，但add的代码在add.o中
main.o中还调用了printf，代码在C库中

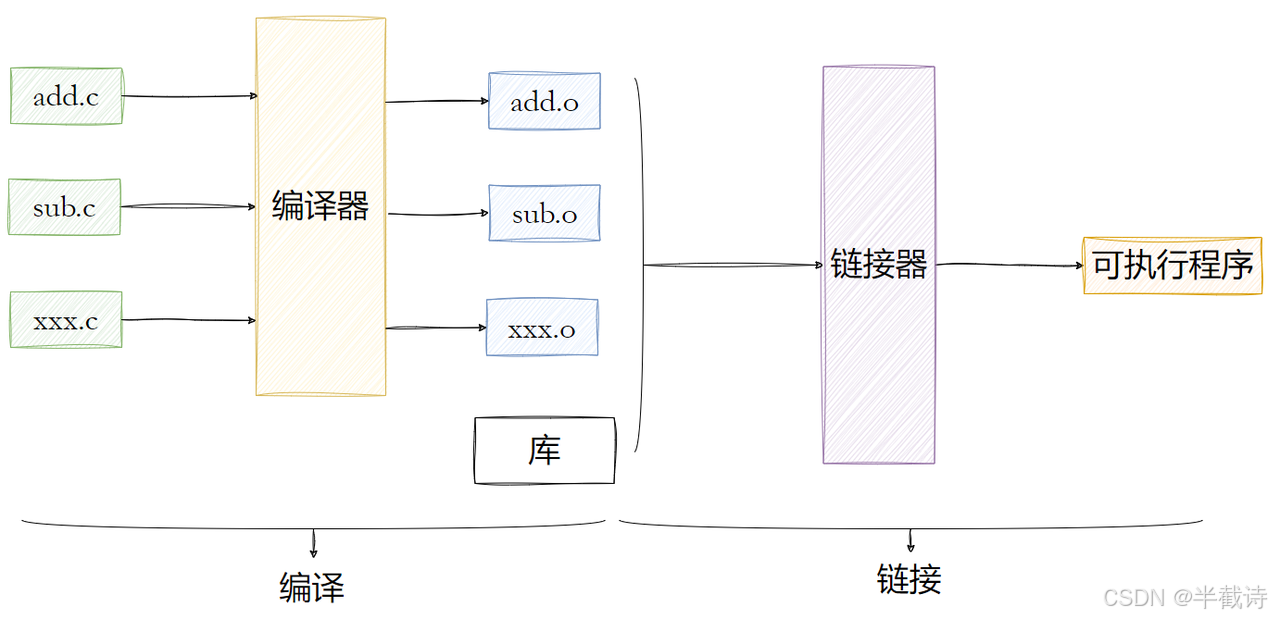

链接器的任务：将这些目标文件组合在一起！

二、ELF文件格式

2.1 什么是ELF

ELF (Executable and Linkable Format)：可执行与可链接格式

Linux下的所有二进制文件都采用ELF格式：

目标文件(.o)
可执行文件(a.out)
动态库(.so)
静态库(.a) - 从上篇文章我们就知道这实际上是.o文件的归档

查看文件类型：

bash 复制代码

file main.o
main.o: ELF 64-bit LSB relocatable, x86-64, version 1 (SYSV), not stripped

file a.out
a.out: ELF 64-bit LSB executable, x86-64, version 1 (SYSV), dynamically linked, not stripped

file libmystdio.so
libmystdio.so: ELF 64-bit LSB shared object, x86-64, version 1 (SYSV), not stripped

2.2 ELF文件的四种类型

类型	说明	文件扩展名
Relocatable File (可重定位文件)	目标文件	.o
Executable File (可执行文件)	可执行程序	通常无扩展名
Shared Object (共享目标文件)	动态库	.so
Core Dump File (核心转储文件)	程序崩溃时的内存快照	core / core.*

2.3 ELF文件的整体结构

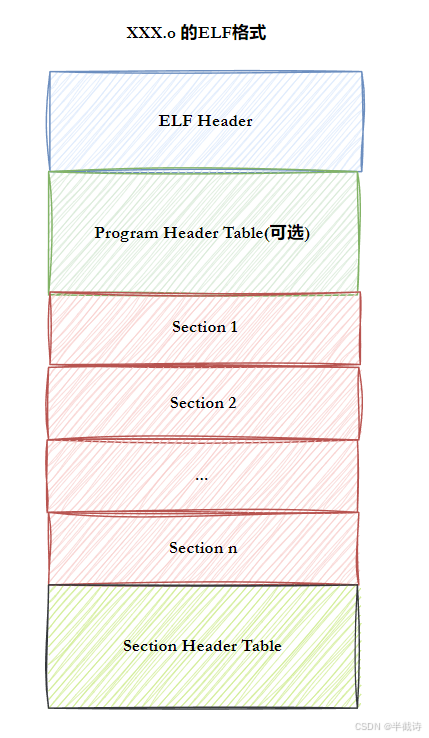

ELF文件由四个主要部分组成：

bash 复制代码

┌─────────────────────────────────┐
│  ELF Header (文件头)              │ ← 描述整个文件的基本信息
├─────────────────────────────────┤
│  Program Header Table (程序头表)  │ ← 描述如何加载到内存（可执行文件）
├─────────────────────────────────┤
│                                 │
│  Sections (节区)                 │ ← 实际的代码和数据
│  ├─ .text (代码段)               │
│  ├─ .data (已初始化数据)          │
│  ├─ .bss (未初始化数据)           │
│  ├─ .rodata (只读数据)           │
│  ├─ .symtab (符号表)             │
│  ├─ .strtab (字符串表)           │
│  ├─ .rel.text (重定位表)         │
│  └─ ...                         │
│                                 │
├─────────────────────────────────┤
│  Section Header Table (节头表)   │ ← 描述各个Section
└─────────────────────────────────┘

两个重要概念：

Section（节）：编译和链接时使用
Segment（段）：程序加载时使用

2.4 查看ELF文件头

使用readelf命令：

bash 复制代码

readelf -h main.o

ELF Header:
  Magic:   7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
  Class:                             ELF64
  Data:                              2's complement, little endian
  Version:                           1 (current)
  OS/ABI:                            UNIX - System V
  ABI Version:                       0
  Type:                              REL (Relocatable file)
  Machine:                           Advanced Micro Devices X86-64
  Version:                           0x1
  Entry point address:               0x0
  Start of program headers:          0 (bytes into file)
  Start of section headers:          1088 (bytes into file)
  Flags:                             0x0
  Size of this header:               64 (bytes)
  Size of program headers:           0 (bytes)
  Number of program headers:         0
  Size of section headers:           64 (bytes)
  Number of section headers:         14
  Section header string table index: 13

关键字段：

Type: REL - 可重定位文件（目标文件）
Entry point address: 0x0 - 目标文件没有入口点
Start of section headers - Section Header Table的位置
Number of section headers: 14 - 有14个Section

查看可执行文件：

bash 复制代码

readelf -h a.out

ELF Header:
  Type:                              EXEC (Executable file)
  Entry point address:               0x400430
  Start of program headers:          64 (bytes into file)
  Number of program headers:         9

对比：

可执行文件类型是EXEC
有入口点地址0x400430
有Program Header Table

三、ELF的Section详解

3.1 查看所有Section

bash 复制代码

readelf -S main.o

There are 14 section headers, starting at offset 0x440:

Section Headers:
  [Nr] Name              Type             Address           Offset
       Size              EntSize          Flags  Link  Info  Align
  [ 0]                   NULL             0000000000000000  00000000
       0000000000000000  0000000000000000           0     0     0
  [ 1] .text             PROGBITS         0000000000000000  00000040
       000000000000002a  0000000000000000  AX       0     0     1
  [ 2] .rela.text        RELA             0000000000000000  00000318
       0000000000000048  0000000000000018   I      11     1     8
  [ 3] .data             PROGBITS         0000000000000000  0000006a
       0000000000000000  0000000000000000  WA       0     0     1
  [ 4] .bss              NOBITS           0000000000000000  0000006a
       0000000000000000  0000000000000000  WA       0     0     1
  [ 5] .rodata           PROGBITS         0000000000000000  0000006a
       000000000000000b  0000000000000000   A       0     0     1
  [ 6] .comment          PROGBITS         0000000000000000  00000075
       000000000000002e  0000000000000001  MS       0     0     1
  [ 7] .note.GNU-stack   PROGBITS         0000000000000000  000000a3
       0000000000000000  0000000000000000           0     0     1
  [ 8] .eh_frame         PROGBITS         0000000000000000  000000a8
       0000000000000038  0000000000000000   A       0     0     8
  [ 9] .rela.eh_frame    RELA             0000000000000000  00000360
       0000000000000018  0000000000000018   I      11     8     8
  [10] .symtab           SYMTAB           0000000000000000  00000228
       00000000000000d8  0000000000000018          12     8     8
  [11] .strtab           STRTAB           0000000000000000  00000300
       0000000000000015  0000000000000000           0     0     1
  [12] .shstrtab         STRTAB           0000000000000000  00000378
       00000000000000c1  0000000000000000           0     0     1

3.2 常见Section说明

3.2.1 .text - 代码段

存储内容：编译后的机器指令

bash 复制代码

readelf -x .text main.o

Hex dump of section '.text':
  0x00000000 554889e5 4883ec10 c745fc03 000000c7 UH..H....E......
  0x00000010 45f80500 00008b55 fc8b45f8 89d7e800 E......U..E.....
  0x00000020 000000c9 c3                          .....

反汇编查看：

bash 复制代码

objdump -d main.o

main.o:     file format elf64-x86-64

Disassembly of section .text:

0000000000000000 <main>:
   0:	55                   	push   %rbp
   1:	48 89 e5             	mov    %rsp,%rbp
   4:	48 83 ec 10          	sub    $0x10,%rsp
   8:	c7 45 fc 03 00 00 00 	movl   $0x3,-0x4(%rbp)
   f:	c7 45 f8 05 00 00 00 	movl   $0x5,-0x8(%rbp)
  16:	8b 55 fc             	mov    -0x4(%rbp),%edx
  19:	8b 45 f8             	mov    -0x8(%rbp),%eax
  1c:	89 d7                	mov    %edx,%edi
  1e:	e8 00 00 00 00       	callq  23 <main+0x23>
  23:	c9                   	leaveq
  24:	c3                   	retq

注意：地址0x1e处调用函数的地址是00 00 00 00，这是因为链接器还没有填入真实地址！

3.2.2 .data - 已初始化数据段

存储内容：已初始化的全局变量和静态变量

c 复制代码

// test.c
int global_init = 10;      // 存在.data
static int static_init = 20;  // 存在.data

int main() {
    return 0;
}

bash 复制代码

gcc -c test.c
readelf -x .data test.o

Hex dump of section '.data':
  0x00000000 0a000000 14000000                   ........
           ↑        ↑
          10       20 (小端序)

3.2.3 .bss - 未初始化数据段

存储内容：未初始化的全局变量和静态变量

c 复制代码

// test.c
int global_uninit;           // 存在.bss
static int static_uninit;    // 存在.bss

int main() {
    return 0;
}

bash 复制代码

readelf -S test.o | grep bss
  [ 4] .bss              NOBITS           0000000000000000  0000006a
       0000000000000008  0000000000000000  WA       0     0     4
                                                   ↑
                                                8字节(两个int)

注意： .bss段不占用文件空间（NOBITS），只记录大小，加载时由系统分配并清零！

3.2.4 .rodata - 只读数据段

存储内容：字符串常量、const变量

c 复制代码

// test.c
#include <stdio.h>

int main() {
    const char *str = "Hello World";  // 字符串存在.rodata
    printf("%s\n", str);
    return 0;
}

bash 复制代码

readelf -x .rodata test.o

Hex dump of section '.rodata':
  0x00000000 48656c6c 6f20576f 726c6400 257325    Hello World.%s%

3.2.5 .symtab - 符号表

存储内容：所有符号的信息（函数名、变量名等）

bash 复制代码

readelf -s main.o

Symbol table '.symtab' contains 10 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS main.c
     2: 0000000000000000     0 SECTION LOCAL  DEFAULT    1
     3: 0000000000000000     0 SECTION LOCAL  DEFAULT    3
     4: 0000000000000000     0 SECTION LOCAL  DEFAULT    4
     5: 0000000000000000     0 SECTION LOCAL  DEFAULT    5
     6: 0000000000000000     0 SECTION LOCAL  DEFAULT    7
     7: 0000000000000000     0 SECTION LOCAL  DEFAULT    8
     8: 0000000000000000    37 FUNC    GLOBAL DEFAULT    1 main
     9: 0000000000000000     0 NOTYPE  GLOBAL DEFAULT  UND add

关键信息：

main：函数，全局符号，定义在Section 1(.text)，大小37字节
add：未定义符号（UND），需要链接时解析

注意：

.symtab：链接/调试更完整的符号表（常见于 .o 和未 strip 的文件）

.dynsym：运行时动态链接器需要的子集符号表（常见于可执行文件/so）

3.2.6 .strtab - 字符串表

存储内容：符号表中用到的字符串

bash 复制代码

readelf -x .strtab main.o

Hex dump of section '.strtab':
  0x00000000 006d6169 6e2e6300 6d61696e 00616464 .main.c.main.add
  0x00000010 00                                  .

所有字符串以\0分隔，符号表通过偏移量引用字符串。

3.2.7 .rel.text / .rela.text - 重定位表

存储内容：需要重定位的位置信息

REL：重定位项里没有 Addend，Addend 存在于被重定位的位置
RELA：重定位项里带 Addend 字段（x86-64 常用 RELA）

bash 复制代码

readelf -r main.o

Relocation section '.rela.text' at offset 0x318 contains 3 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
00000000001f  000900000004 R_X86_64_PLT32    0000000000000000 add - 4
000000000028  000500000002 R_X86_64_PC32     0000000000000000 .rodata + 0
00000000002d  000a00000004 R_X86_64_PLT32    0000000000000000 printf - 4

解释：

偏移0x1f处需要填入add函数的地址
偏移0x28处需要填入.rodata的地址
偏移0x2d处需要填入printf函数的地址

四、静态链接原理

4.1 链接的核心任务

链接器要完成两个主要任务：

符号解析（Symbol Resolution）：找到所有未定义符号的定义
重定位（Relocation）：修正代码和数据中的地址引用

4.2 符号表详解

4.2.1 符号的类型

全局符号（Global Symbols）：

可以被其他目标文件引用
函数定义、全局变量定义

局部符号（Local Symbols）：

只在本文件内部可见
static函数、static变量

外部符号（External Symbols）：

在本文件中使用，但在其他文件中定义
extern声明的符号

示例：

c 复制代码

// main.c
int global_var = 10;          // 全局符号(定义)
static int static_var = 20;   // 局部符号
extern int add(int, int);     // 外部符号(未定义)

int main() {
    return add(global_var, static_var);
}

c 复制代码

// add.c
int add(int a, int b) {       // 全局符号(定义)
    return a + b;
}

查看符号：

bash 复制代码

nm main.o
0000000000000000 D global_var
0000000000000000 T main
0000000000000004 d static_var
                 U add

nm add.o
0000000000000000 T add

符号类型标识：

T - 定义在.text段的全局符号
D - 定义在.data段的全局符号
d - 定义在.data段的局部符号
U - 未定义符号

4.2.2 符号解析过程

链接器的工作：

bash 复制代码

1. 扫描所有输入的.o文件，收集所有符号
   main.o: 定义了 main, global_var
           引用了 add

   add.o:  定义了 add

2. 建立符号表
   符号名    定义位置      类型
   main     main.o       FUNC
   global_var main.o     OBJECT
   add      add.o        FUNC

3. 解析符号引用
   main.o中引用的add → 在add.o中找到定义 ✓

4. 如果有未定义符号 → 链接失败

链接失败示例：

c 复制代码

// main.c
extern int foo();

int main() {
    return foo();  // foo未定义
}

bash 复制代码

gcc main.c -o main
/usr/bin/ld: /tmp/ccXXXXXX.o: undefined reference to `foo'
collect2: error: ld returned 1 exit status

4.3 地址重定位

4.3.1 为什么需要重定位

问题本质：

在编译阶段，编译器并不知道函数或变量在最终可执行文件中的真实地址。

因此，目标文件（.o）中的地址都是"临时的" ，这些地址在链接完成前是无法确定的。

示意说明：

bash 复制代码

main.o 中的代码（逻辑视角）：
地址0x00: push %rbp
地址0x01: mov %rsp,%rbp
...
地址0x1e: call 0x00000000   ← 这里要调用 add，但 add 的地址未知

bash 复制代码

add.o 中的代码：
地址0x00: push %rbp
地址0x01: mov %rsp,%rbp
...

此时存在两个关键事实：

main.o 和 add.o 是分别编译的
main.o 并不知道 add 最终会被放到哪里

链接完成后：

bash 复制代码

最终可执行文件中：
main 从地址 0x400430 开始
add  从地址 0x400460 开始

地址 0x40044e: call 0x400460   ← 链接器填入 add 的真实地址

📌 结论：

编译阶段无法确定地址

👉 链接阶段必须"回过头来"修改指令中的地址

👉 这个过程就叫 地址重定位（Relocation）

4.3.2 重定位表的作用

重定位表（Relocation Table） 的作用是：

明确告诉链接器：

哪些指令位置需要修改

使用哪个符号的地址

采用什么重定位方式

查看目标文件的重定位表：

bash 复制代码

readelf -r main.o

bash 复制代码

Relocation section '.rela.text' at offset 0x318 contains 1 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
00000000001f  000900000004 R_X86_64_PLT32    0000000000000000 add - 4

字段解释：

Offset: 0x1f

→ 需要修改 .text 段中 偏移 0x1f 处 的指令操作数
Type: R_X86_64_PLT32

→ 表示 x86-64 平台的 32 位 PC 相对重定位（常用于函数调用）
Sym. Name: add

→ 要引用的目标符号
Addend: -4

→ 用于修正相对地址计算（与指令长度有关）

x86-64 下的重定位计算公式：

text 复制代码

重定位值 = 符号地址 + Addend - 重定位位置

📌 对 call 指令来说，

最终编码的是 "目标地址 - 下一条指令地址"。

4.3.3 实战：观察重定位过程

下面通过一个最小示例，完整观察重定位是如何发生的。

准备代码：

c 复制代码

// main.c
extern int add(int a, int b);

int main() {
    return add(3, 5);
}

c 复制代码

// add.c
int add(int a, int b) {
    return a + b;
}

只编译，不链接：

bash 复制代码

gcc -c main.c -o main.o
gcc -c add.c  -o add.o

反汇编 main.o：

bash 复制代码

objdump -d main.o

bash 复制代码

0000000000000000 <main>:
   0:  55                    push   %rbp
   1:  48 89 e5              mov    %rsp,%rbp
   4:  bf 03 00 00 00        mov    $0x3,%edi
   9:  be 05 00 00 00        mov    $0x5,%esi
   e:  e8 00 00 00 00        callq  13 <main+0x13>
                     ↑
          call 的目标地址是 0（占位符）
   13: 5d                    pop    %rbp
   14: c3                    retq

👉 此时 call 指令中的偏移量还没有被填充。

查看 main.o 的重定位表：

bash 复制代码

readelf -r main.o

bash 复制代码

Relocation section '.rela.text' at offset 0x200 contains 1 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
00000000000f  000500000004 R_X86_64_PLT32    0000000000000000 add - 4
              ↑
        需要修正 call 指令的操作数字段

执行链接：

bash 复制代码

gcc main.o add.o -o main

查看链接后的反汇编：

bash 复制代码

objdump -d main

bash 复制代码

0000000000401106 <main>:
  401106: 55                    push   %rbp
  401107: 48 89 e5              mov    %rsp,%rbp
  40110a: bf 03 00 00 00        mov    $0x3,%edi
  40110f: be 05 00 00 00        mov    $0x5,%esi
  401114: e8 07 00 00 00        callq  401120 <add>
                            ↑
                    链接器已完成重定位
  401119: 5d                    pop    %rbp
  40111a: c3                    retq

bash 复制代码

0000000000401120 <add>:
  401120: 55                    push   %rbp
  401121: 48 89 e5              mov    %rsp,%rbp
  ...

验证重定位计算是否正确：

text 复制代码

call 指令地址：      0x401114
下一条指令地址：    0x401114 + 5 = 0x401119
call 操作数：        0x7
目标地址：          0x401119 + 0x7 = 0x401120

✔ 成功跳转到 add 函数

📌 本节小结：

.o 文件中的地址都是未定的
重定位表精确描述"哪里需要改、怎么改"
链接器根据重定位表填充真实地址
这是静态链接和动态链接的共同基础

4.4 Section的合并

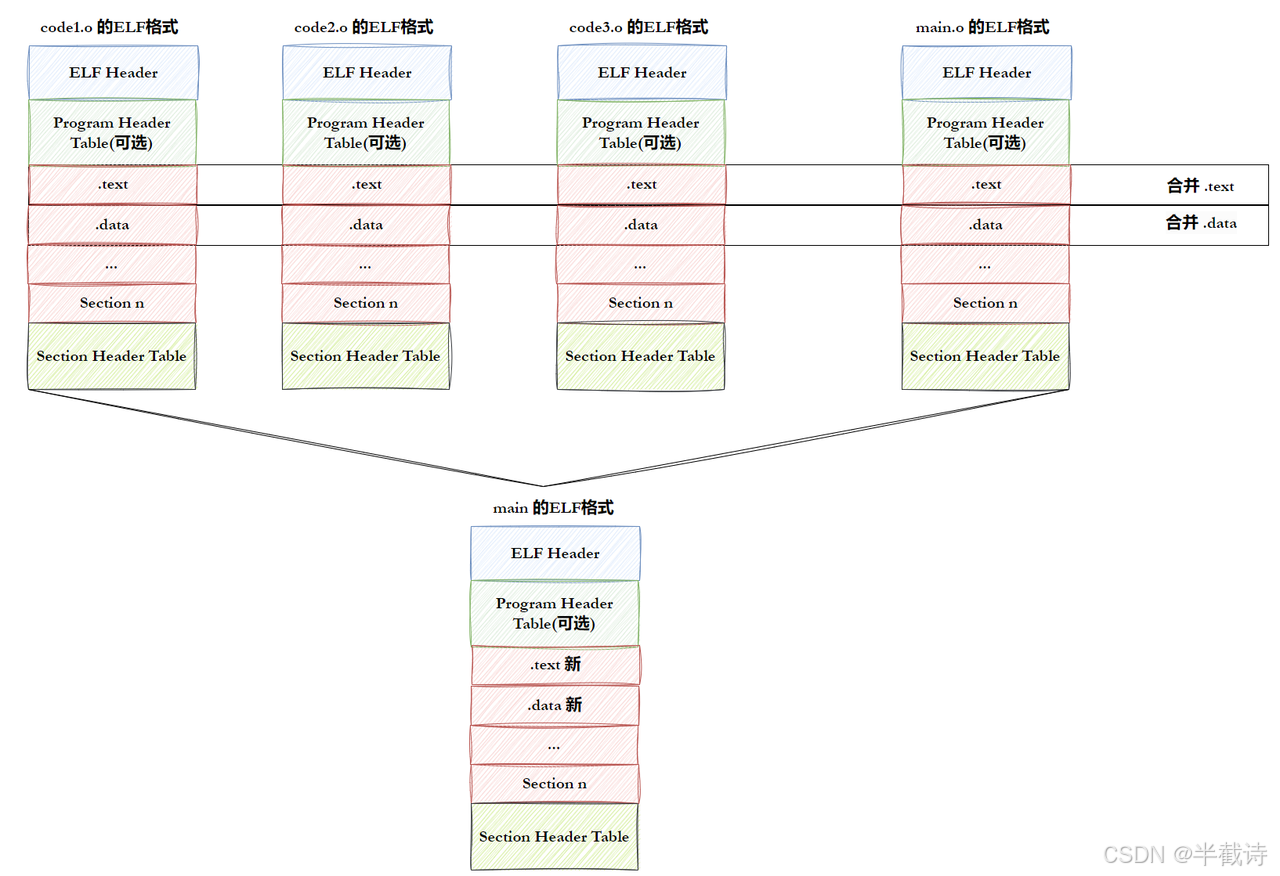

链接时的Section合并：

五、ELF加载与执行视图

5.1 链接视图vs执行视图

ELF文件有两种视图：

链接视图（Section）：

编译和链接时使用
以Section为单位
通过Section Header Table描述

执行视图（Segment）：

程序加载时使用
以Segment为单位
通过Program Header Table描述

bash 复制代码

链接时：关注Section的内容和符号
┌───────────────────┐
│ Section Header    │
│ .text .data .bss  │ ← 链接器看这个
└───────────────────┘

运行时：关注内存如何布局
┌───────────────────┐
│ Program Header    │
│ LOAD LOAD DYNAMIC │ ← 加载器看这个
└───────────────────┘

bash 复制代码

readelf -l a.out

Elf file type is EXEC (Executable file)
Entry point 0x401040
There are 9 program headers, starting at offset 64

Program Headers:
  Type           Offset             VirtAddr           PhysAddr
                 FileSiz            MemSiz              Flags  Align
  PHDR           0x0000000000000040 0x0000000000400040 0x0000000000400040
                 0x00000000000001f8 0x00000000000001f8  R      0x8
  INTERP         0x0000000000000238 0x0000000000400238 0x0000000000400238
                 0x000000000000001c 0x000000000000001c  R      0x1
      [Requesting program interpreter: /lib64/ld-linux-x86-64.so.2]
  LOAD           0x0000000000000000 0x0000000000400000 0x0000000000400000
                 0x0000000000000448 0x0000000000000448  R E    0x200000
  LOAD           0x0000000000000e10 0x0000000000600e10 0x0000000000600e10
                 0x0000000000000228 0x0000000000000230  RW     0x200000
  DYNAMIC        0x0000000000000e28 0x0000000000600e28 0x0000000000600e28
                 0x00000000000001d0 0x00000000000001d0  RW     0x8
  ...

 Section to Segment mapping:
  Segment Sections...
   00
   01     .interp
   02     .interp .note.ABI-tag .hash .dynsym .dynstr .gnu.version .gnu.version_r .rela.dyn .rela.plt .init .plt .text .fini .rodata .eh_frame_hdr .eh_frame
   03     .init_array .fini_array .dynamic .got .got.plt .data .bss
   04     .dynamic

关键信息：

LOAD类型：表示需要加载到内存
VirtAddr：虚拟地址
FileSiz：文件中的大小
MemSiz：内存中的大小（.bss会使MemSiz > FileSiz）
Flags：R(可读) W(可写) E(可执行)

5.3 为什么要合并Section为Segment

原因：减少内存碎片，提高效率！

bash 复制代码

如果每个Section单独映射：
.text   → 4KB页
.rodata → 4KB页
.data   → 4KB页
.bss    → 4KB页
共需要4个页表项

合并为Segment：
Segment 1 (.text + .rodata)  → 需要的页数
Segment 2 (.data + .bss)     → 需要的页数
减少页表项数量

合并原则：相同属性的Section合并

bash 复制代码

可读可执行的Section → 合并为一个Segment
  .text
  .init
  .fini
  .rodata  (有些系统会独立出来)

可读可写的Section → 合并为另一个Segment
  .data
  .bss

5.4 程序入口点

bash 复制代码

readelf -h a.out | grep Entry
  Entry point address:               0x401040

这个地址是什么？

bash 复制代码

objdump -d a.out | grep -A 5 "401040"

0000000000401040 <_start>:
  401040:	31 ed                	xor    %ebp,%ebp
  401042:	49 89 d1             	mov    %rdx,%r9
  401045:	5e                   	pop    %rsi
  401046:	48 89 e2             	mov    %rsp,%rdx
  401049:	48 83 e4 f0          	and    $0xfffffffffffffff0,%rsp

程序的真正入口是_start，不是main！

_start函数会：

初始化运行环境
调用动态链接器（如果有动态库）
调用main函数
调用exit退出

六、静态库的链接

6.1 静态库的本质

静态库(.a)是.o文件的归档包！

bash 复制代码

ar -t libmystdio.a
my_stdio.o
my_string.o

创建静态库：

bash 复制代码

ar -rc libmystdio.a my_stdio.o my_string.o

静态库 .a 本质是 ar archive，里面按成员形式存放多个 .o。

它和 tar类似都是"打包归档"，但格式不同，工具链也不同（ar/ranlib）

6.2 链接静态库的过程

bash 复制代码

gcc main.o -L. -lmystdio -o main

链接器的工作：

bash 复制代码

1. 解析命令行
   输入：main.o
   库：libmystdio.a

2. 从main.o中收集未定义符号
   main.o: 需要 my_strlen, mfopen, mfwrite, mfclose

3. 在libmystdio.a中查找定义
   解包libmystdio.a:
     my_stdio.o: 定义了 mfopen, mfwrite, mfclose
     my_string.o: 定义了 my_strlen

4. 提取需要的.o文件
   只提取 my_stdio.o 和 my_string.o

5. 链接所有.o文件
   main.o + my_stdio.o + my_string.o → main

注意：只提取需要的.o文件！

bash 复制代码

# 如果静态库中有10个.o文件
# 但你只用了其中2个.o中的函数
# 链接器只会提取这2个.o文件

6.3 验证静态链接

编译链接：

bash 复制代码

gcc main.c -L. -lmystdio -o main

查看符号：

bash 复制代码

nm main | grep my_
0000000000401156 T mfclose
0000000000401136 T mfflush
00000000004010c6 T mfopen
0000000000401166 T mfwrite
0000000000401202 T my_strlen

所有符号都在可执行文件中！

删除静态库：

bash 复制代码

rm libmystdio.a
./main  # 仍然可以运行！

证明代码已经被链接进可执行文件！

七、链接时的符号解析规则

7.1 强符号与弱符号

强符号（Strong Symbol）：

函数定义
已初始化的全局变量

弱符号（Weak Symbol）：

未初始化的全局变量

c 复制代码

// strong.c
int strong_var = 10;    // 强符号
int weak_var;           // 弱符号

void func() {           // 强符号
    // ...
}

7.2 符号解析规则

规则1：不允许多个强符号

c 复制代码

// file1.c
int x = 1;

// file2.c
int x = 2;  // 错误：重复定义

gcc file1.c file2.c
/usr/bin/ld: multiple definition of `x'

规则2：如果有一个强符号和多个弱符号，选择强符号

c 复制代码

// file1.c
int x = 1;   // 强符号

// file2.c
int x;       // 弱符号

gcc file1.c file2.c  # 成功，使用x=1

规则3：如果有多个弱符号，任选一个

c 复制代码

// file1.c
int x;       // 弱符号

// file2.c
int x;       // 弱符号

gcc file1.c file2.c  # 成功，但行为未定义

警告：这会导致难以发现的bug！

c 复制代码

// file1.c
int x;       // 被分配为4字节

// file2.c
double x;    // 需要8字节，但只分配了4字节！

// 访问x可能导致内存溢出

7.3 避免符号冲突

方法1：使用static限制作用域

c 复制代码

// file1.c
static int x = 1;  // 仅在file1.c可见

// file2.c
static int x = 2;  // 仅在file2.c可见，不冲突

方法2：使用命名空间（C++）

cpp 复制代码

// file1.cpp
namespace lib1 {
    int x = 1;
}

// file2.cpp
namespace lib2 {
    int x = 2;
}

方法3：添加前缀

c 复制代码

// file1.c
int lib1_x = 1;

// file2.c
int lib2_x = 2;

八、实战：分析完整的链接过程

8.1 准备测试代码

c 复制代码

// main.c
#include <stdio.h>

extern int add(int a, int b);
extern int sub(int a, int b);

int global = 100;

int main() {
    int result1 = add(global, 50);
    int result2 = sub(global, 30);
    printf("add: %d, sub: %d\n", result1, result2);
    return 0;
}

c 复制代码

// math.c
int add(int a, int b) {
    return a + b;
}

int sub(int a, int b) {
    return a - b;
}

8.2 编译但不链接

bash 复制代码

gcc -c main.c -o main.o
gcc -c math.c -o math.o

8.3 查看符号表

bash 复制代码

# main.o的符号
nm main.o
                 U add
0000000000000000 D global
0000000000000000 T main
                 U printf
                 U sub

# math.o的符号
nm math.o
0000000000000000 T add
0000000000000015 T sub

8.4 查看重定位表

bash 复制代码

readelf -r main.o

Relocation section '.rela.text' at offset 0x1f8 contains 5 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
000000000010  000500000002 R_X86_64_PC32     0000000000000000 global - 4
00000000001a  000800000004 R_X86_64_PLT32    0000000000000000 add - 4
000000000024  000500000002 R_X86_64_PC32     0000000000000000 global - 4
00000000002e  000900000004 R_X86_64_PLT32    0000000000000000 sub - 4
000000000038  000a00000004 R_X86_64_PLT32    0000000000000000 printf - 4

5个位置需要重定位！

8.5 链接

bash 复制代码

gcc main.o math.o -o main

8.6 查看链接后的符号

bash 复制代码

nm main
0000000000401136 T add
0000000000404028 D global
0000000000401106 T main
                 U printf@@GLIBC_2.2.5
000000000040114b T sub

所有符号都有了地址！

8.7 反汇编对比

链接前：

bash 复制代码

objdump -d main.o | grep -A 10 "<main>"

0000000000000000 <main>:
   0:	push   %rbp
   1:	mov    %rsp,%rbp
   ...
  10:	mov    0x0(%rip),%eax  # 引用global，地址为0
  1a:	callq  1f <main+0x1f>  # 调用add，地址未定

链接后：

bash 复制代码

objdump -d main | grep -A 10 "<main>"

0000000000401106 <main>:
  401106:	push   %rbp
  401107:	mov    %rsp,%rbp
  ...
  401116:	mov    0x2f0c(%rip),%eax  # 404028 <global>
  401120:	callq  401136 <add>

地址都被正确填入了！

九、工具大全

9.1 readelf - 查看ELF信息

bash 复制代码

# 查看ELF头
readelf -h file.o

# 查看Section Header
readelf -S file.o

# 查看Program Header
readelf -l a.out

# 查看符号表
readelf -s file.o

# 查看重定位表
readelf -r file.o

# 查看动态段
readelf -d libxxx.so

9.2 objdump - 反汇编工具

bash 复制代码

# 反汇编代码段
objdump -d file.o

# 反汇编所有段
objdump -D file.o

# 显示Section信息
objdump -h file.o

# 显示符号表
objdump -t file.o

# 显示动态符号表
objdump -T libxxx.so

# 查看Section的十六进制内容
objdump -s -j .rodata file.o

9.3 nm - 查看符号

bash 复制代码

# 查看符号表
nm file.o

# 只显示未定义符号
nm -u file.o

# 显示符号大小
nm -S file.o

# 动态符号（用于动态库）
nm -D libxxx.so

# C++符号解码
nm -C file.o

9.4 ar - 静态库工具

bash 复制代码

# 创建静态库
ar -rc libxxx.a file1.o file2.o

# 查看静态库内容
ar -t libxxx.a

# 详细查看
ar -tv libxxx.a

# 提取.o文件
ar -x libxxx.a

# 删除.o文件
ar -d libxxx.a file.o

9.5 ldd - 查看动态库依赖

bash 复制代码

# 查看程序依赖的动态库
ldd a.out

# 查看动态库的依赖
ldd libxxx.so

9.6 file - 识别文件类型

bash 复制代码

file main.o
main.o: ELF 64-bit LSB relocatable, x86-64

file a.out
a.out: ELF 64-bit LSB executable, x86-64

file libxxx.so
libxxx.so: ELF 64-bit LSB shared object, x86-64

十、总结

本文深入讲解了ELF格式和静态链接原理：

核心知识点：

ELF文件结构
- 四部分：ELF Header、Program Header Table、Sections、Section Header Table
- 常见Section：.text、.data、.bss、.rodata、.symtab、.strtab
- 链接视图（Section）vs执行视图（Segment）
符号表
- 全局符号、局部符号、外部符号
- 强符号与弱符号
- 符号解析规则
静态链接过程
- 符号解析：找到所有未定义符号的定义
- 重定位：修正代码和数据中的地址引用
- Section合并：相同属性的Section合并为Segment
重定位机制
- 重定位表记录需要修改的位置
- 链接器根据重定位表填入正确地址
- 不同的重定位类型（R_X86_64_PC32、R_X86_64_PLT32等）
静态库链接
- 静态库是.o文件的归档
- 只提取需要的.o文件
- 代码被完全链接进可执行文件

完整的静态链接流程图：

bash 复制代码

源文件(.c)
    ↓ gcc -c
目标文件(.o)
    ↓
    ├→ 符号表（定义了哪些符号，引用了哪些符号）
    └→ 重定位表（哪些位置需要修改）

链接器工作：
1. 收集所有符号 → 建立全局符号表
2. 解析符号引用 → 找到每个未定义符号的定义
3. 合并Section → .text合并、.data合并...
4. 重定位 → 根据重定位表修正地址
5. 生成可执行文件 → 包含Program Header

💡 思考题

为什么.bss段不占用文件空间？

如果两个.o文件定义了同名的全局变量，链接会发生什么？

静态库中的所有.o文件都会被链接进可执行文件吗？

重定位表中的Addend字段有什么作用？

下一篇我们将探索动态链接的奥秘，揭示GOT/PLT机制！

【Linux】库制作与原理(二)：ELF格式与静态链接原理

文章目录

库制作与原理(二):ELF格式与静态链接原理

一、编译链接回顾

1.1 从源码到可执行程序

1.2 目标文件是什么

二、ELF文件格式

2.1 什么是ELF

2.2 ELF文件的四种类型

2.3 ELF文件的整体结构

2.4 查看ELF文件头

三、ELF的Section详解

3.1 查看所有Section

3.2 常见Section说明

3.2.1 .text - 代码段

3.2.2 .data - 已初始化数据段

3.2.3 .bss - 未初始化数据段

3.2.4 .rodata - 只读数据段

3.2.5 .symtab - 符号表

3.2.6 .strtab - 字符串表

3.2.7 .rel.text / .rela.text - 重定位表

四、静态链接原理

4.1 链接的核心任务

4.2 符号表详解

4.2.1 符号的类型

4.2.2 符号解析过程

4.3 地址重定位

4.3.1 为什么需要重定位

4.3.2 重定位表的作用

4.3.3 实战：观察重定位过程

4.4 Section的合并

五、ELF加载与执行视图

5.1 链接视图vs执行视图

5.2 查看Program Header

5.3 为什么要合并Section为Segment

5.4 程序入口点

六、静态库的链接

6.1 静态库的本质

6.2 链接静态库的过程

6.3 验证静态链接

七、链接时的符号解析规则

7.1 强符号与弱符号

7.2 符号解析规则

7.3 避免符号冲突

八、实战：分析完整的链接过程

8.1 准备测试代码

8.2 编译但不链接

8.3 查看符号表

8.4 查看重定位表

8.5 链接

8.6 查看链接后的符号

8.7 反汇编对比

九、工具大全

9.1 readelf - 查看ELF信息

9.2 objdump - 反汇编工具

9.3 nm - 查看符号

9.4 ar - 静态库工具

9.5 ldd - 查看动态库依赖

9.6 file - 识别文件类型

十、总结
