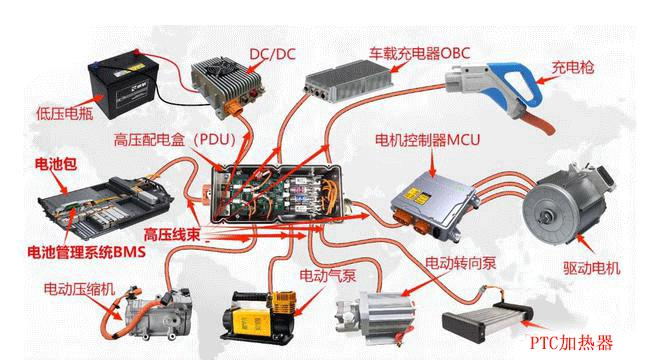

一、核心三电系统（占整车成本47%-55%）
1. 电池系统（能量核心）
-
电芯：三元锂电池、磷酸铁锂电池、固态电池
-

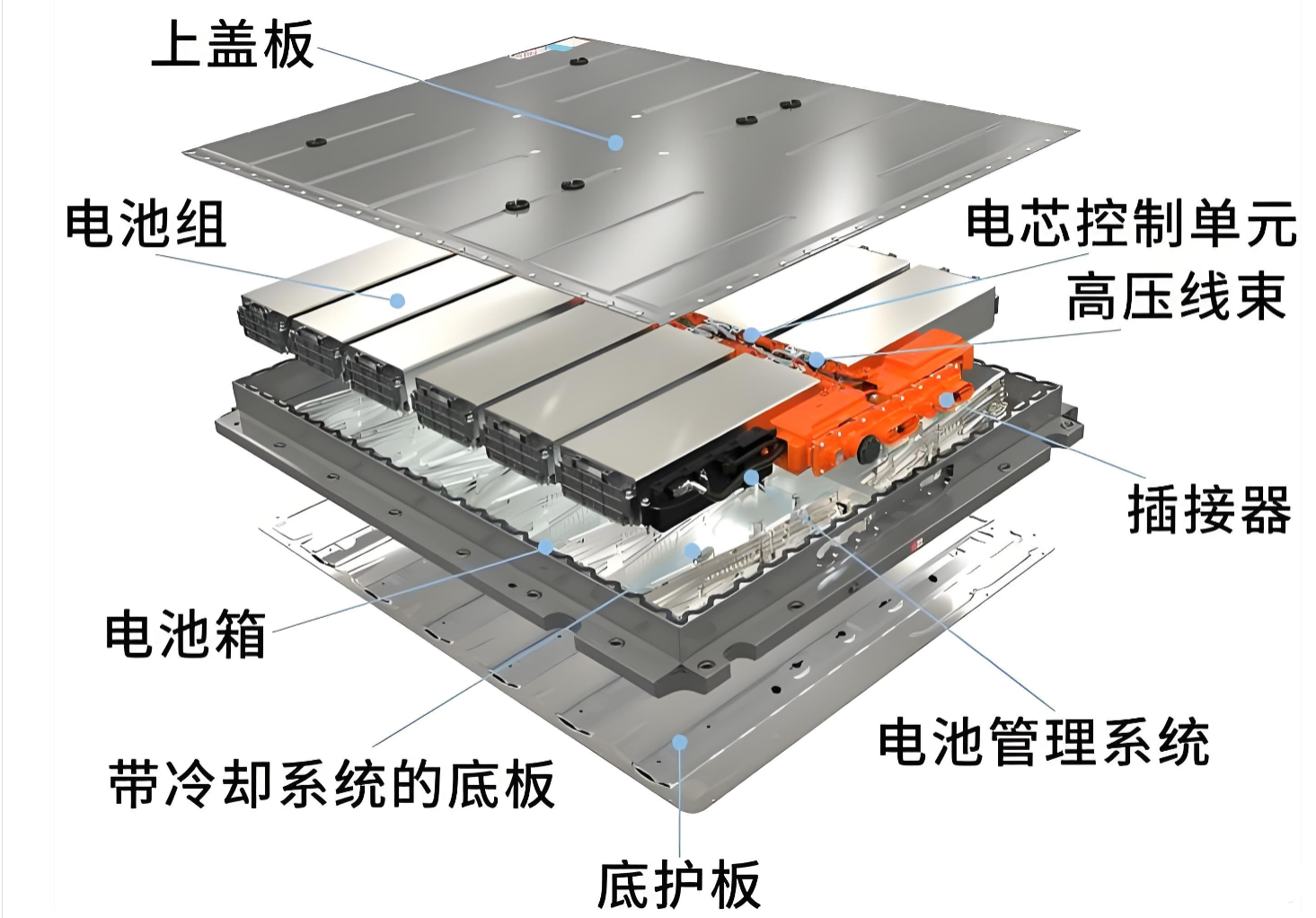

电池包 (PACK)：壳体、模组支架、冷却系统、电气连接
-
电池管理系统( BMS )：主控单元(BCU)、从控单元(BMU)、采样线
-
高压安全组件：高压互锁(HVIL)、防爆阀、绝缘监测装置
-
热管理 组件：冷却板/液冷管、PTC加热器、温度传感器(NTC)
-
电气连接：高压母线、电池连接器、采样线束、熔断器
2. 电机系统（动力转换）
-

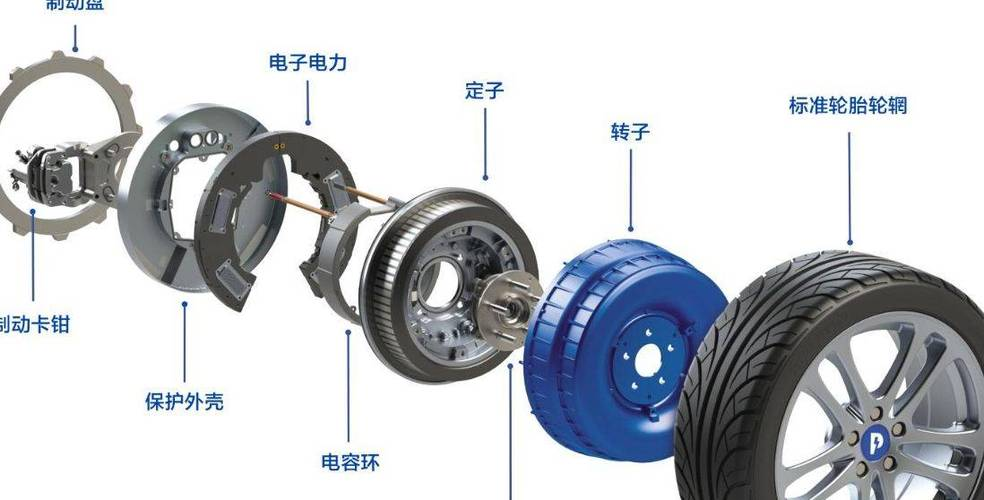

驱动电机：
-
永磁同步电机：定子(硅钢片+三相绕组)、转子(永磁体+轴)、端盖、轴承
-
交流异步电机：定子(同上)、转子(鼠笼式导体)、轴承、位置传感器
-
-
电机控制器 ( MCU )：逆变器模块、控制芯片、散热系统、高压连接器
-
传动部件：单速/两速减速器、差速器、驱动轴、联轴器
-
冷却系统：液冷管路、水泵、散热器、温度传感器

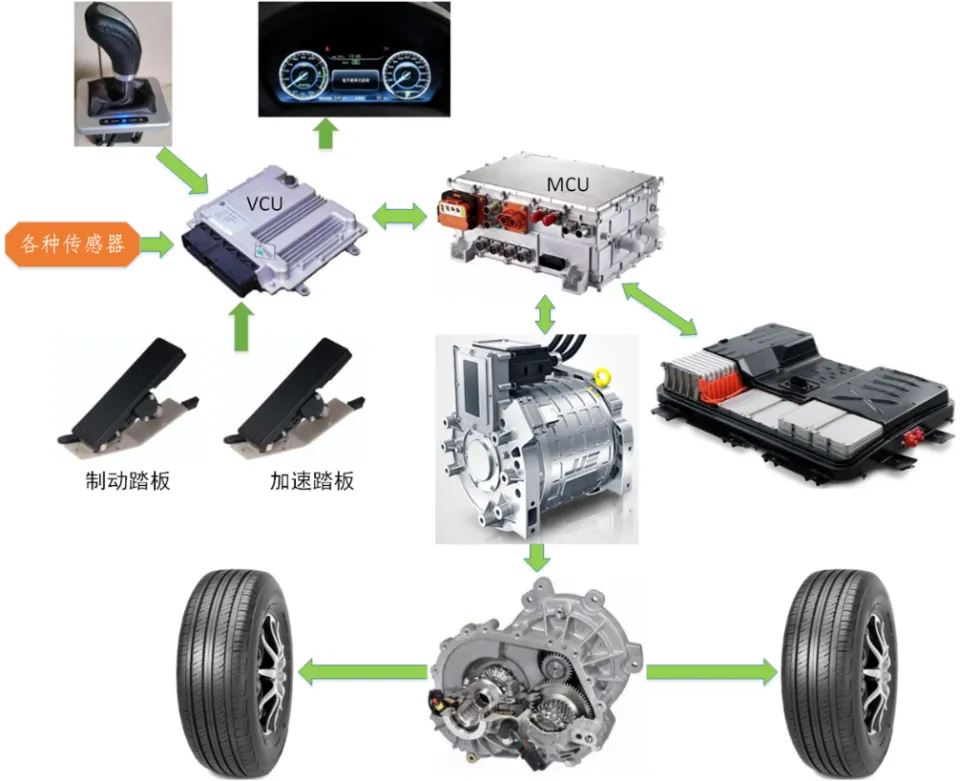

3. 电控系统（整车"大脑"）
-
整车控制器 ( VCU )：主芯片、通信模块、电源管理、输入输出接口
-
高压配电单元( PDU )：高压继电器、保险丝、内部母线、壳体
-
DC-DC转换器：高压转低压(12V/24V)、控制电路、散热装置
-
车载充电机 ( OBC )：AC/DC转换模块、EMI滤波器、充电控制板
-
DC 快充接口：快充连接器、高压继电器、充电状态指示灯
-
高压附件控制器：空调压缩机控制器、PTC加热器控制器
二、智能网联系统
1. 智能座舱系统
-
座舱 域控制器：高通8155/8295、华为麒麟990A、英伟达Orin等芯片平台
-
显示系统：
-
中控屏：LCD/OLED触控屏、显示驱动板、背光模组
-
全液晶仪表：TFT显示屏、图像处理芯片、遮光罩
-
AR-HUD：投影仪、反射镜、图像生成单元、环境光传感器
-
-
交互系统：
-
多模态交互硬件：麦克风阵列、摄像头(DMS)、触控面板、物理按键
-
车载系统：安卓Auto、鸿蒙OS、FlymeAuto等操作系统
-
-
舒适系统：电动座椅(加热/通风/按摩)、氛围灯、空调控制模块、无线充电

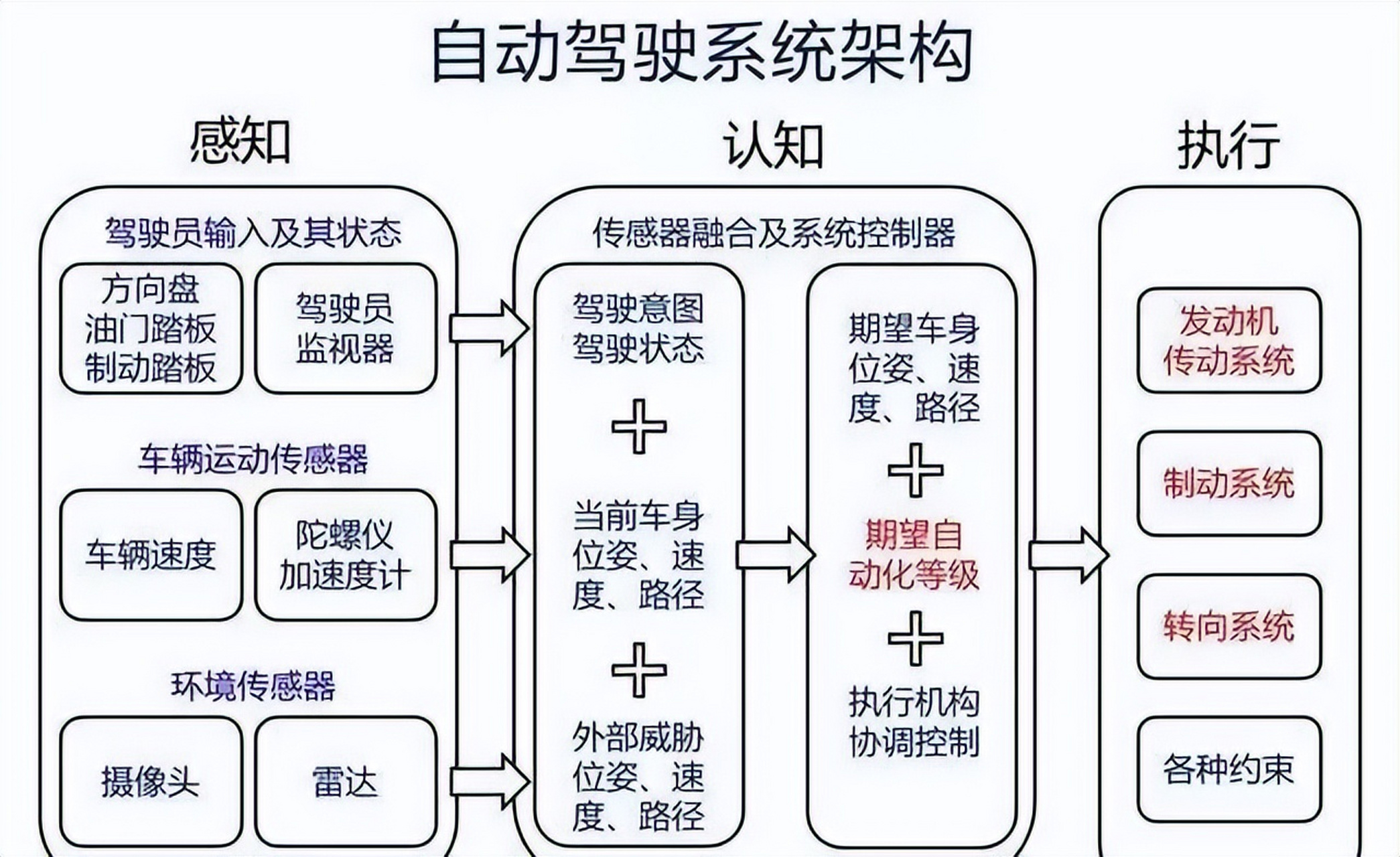

2. 自动驾驶系统
-
感知层：
-
摄像头：前视(单目/双目)、环视、后视、内视(DMS)、红外摄像头
-
雷达：激光雷达(固态/半固态)、毫米波雷达(前/侧/后)、超声波雷达
-
定位模块：GPS/北斗接收器、IMU惯性测量单元、高精地图存储
-
-
决策层：自动驾驶域控制器、AI芯片(Orin/Xavier)、存储单元、电源管理
-
执行层：
-
线控转向(SBW)：转向电机、扭矩传感器、转向柱、转向齿条
-
线控制动(EMB/iBooster)：制动电机、制动主缸、ABS/ESP控制单元
-

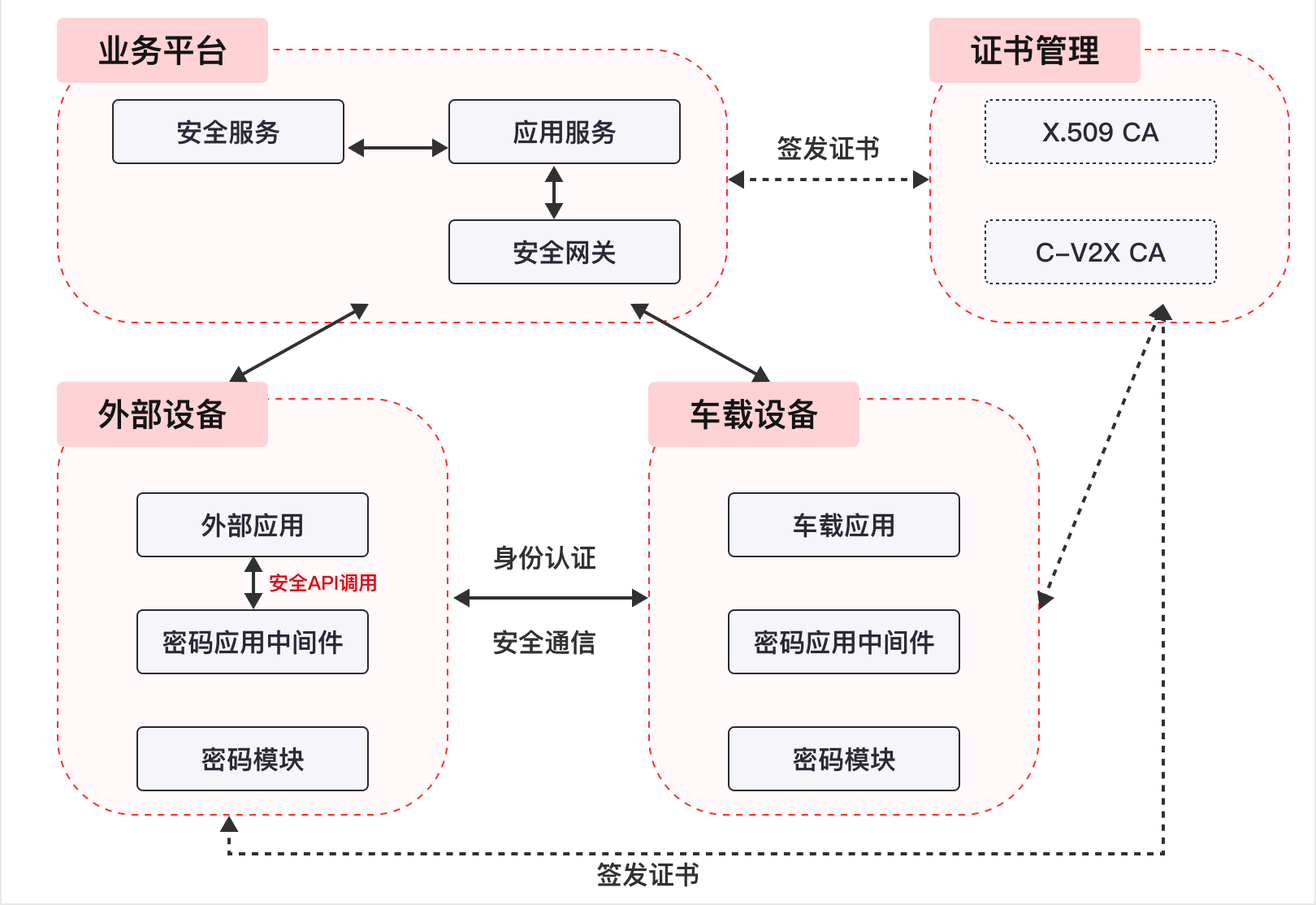

3. 车联网系统
-
通信模块：5G/4G通信模组、V2X通信单元、Wi-Fi/蓝牙模块
-
远程终端(T-BOX)：主控芯片、通信天线、电源管理、存储模块
-
定位系统：GPS/北斗天线、信号放大器、定位解算芯片
-
车载网络：CAN总线、车载以太网、网关、诊断接口(OBD-II)
三、车身系统

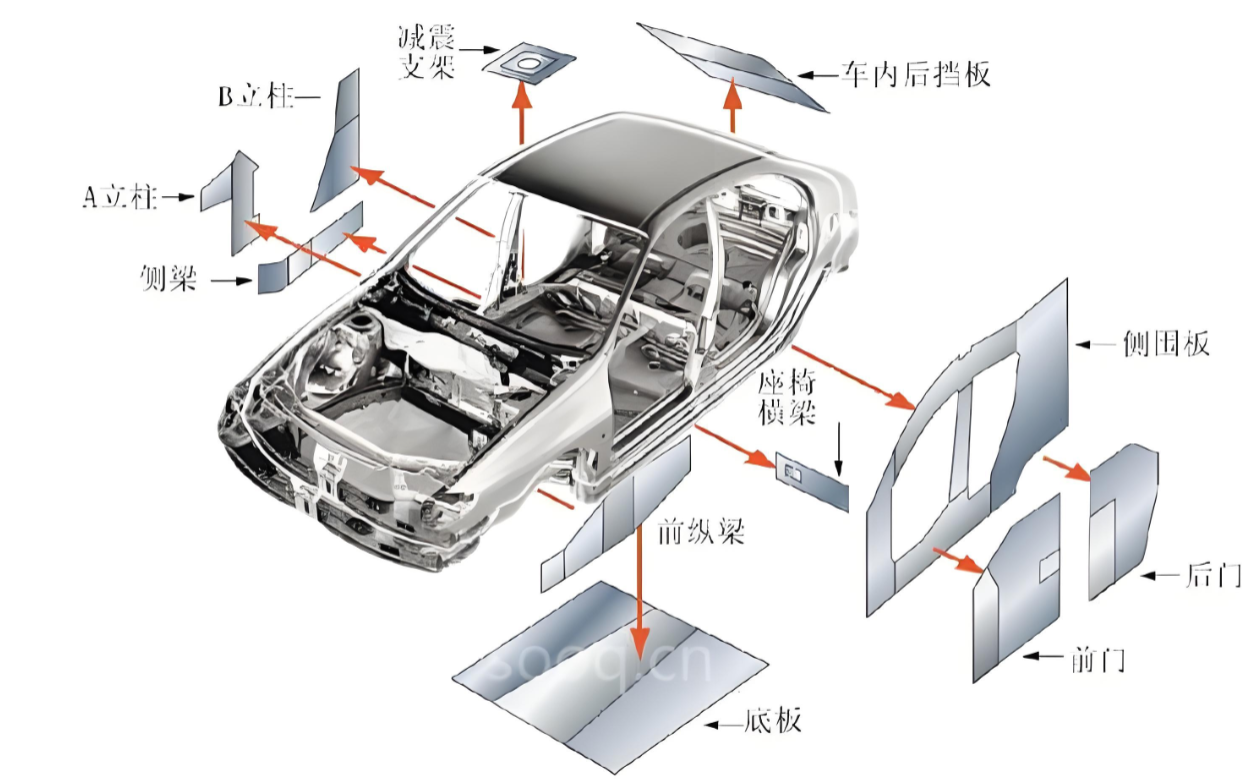

1. 车身结构件
-

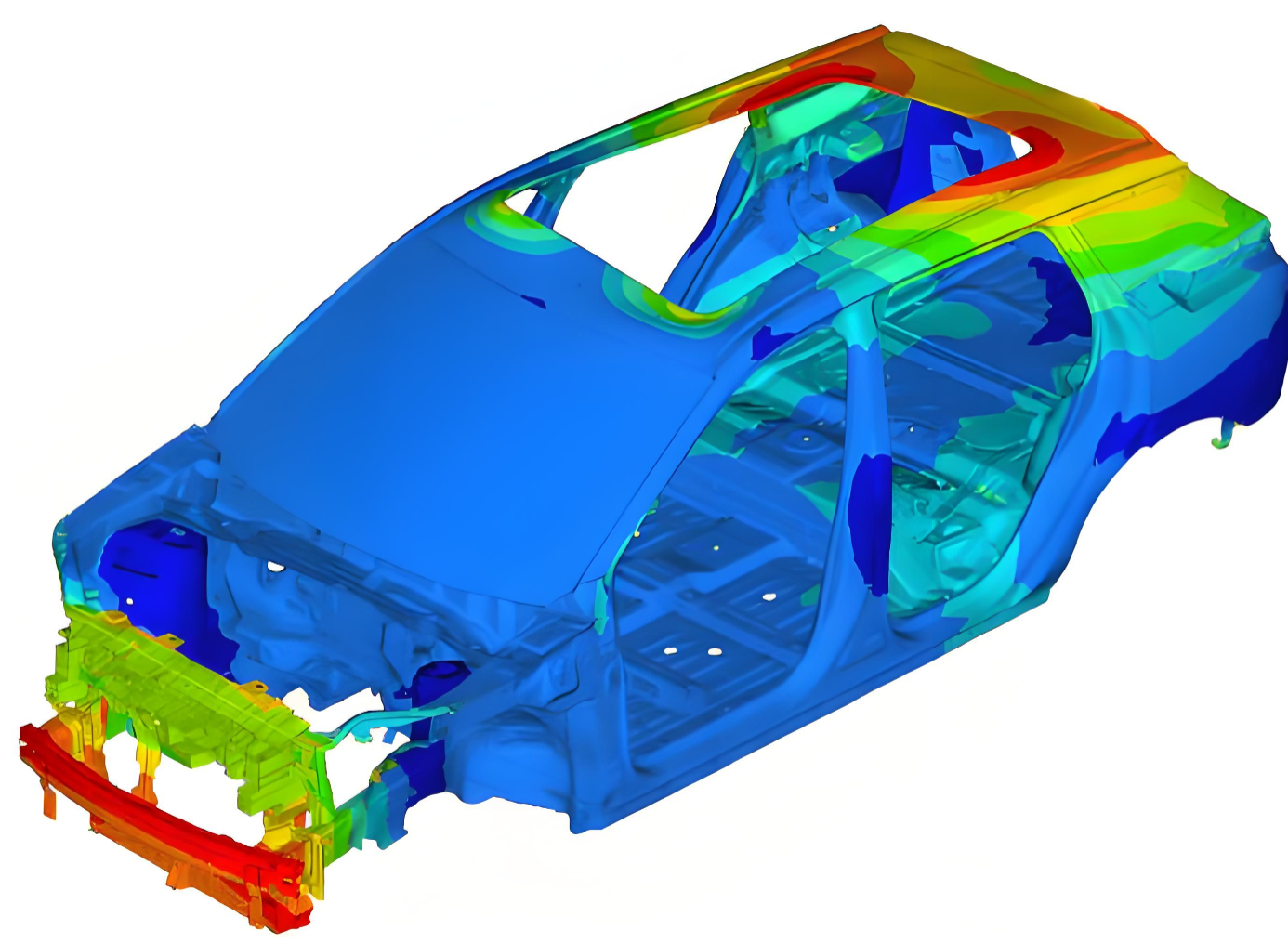

白车身：
-
高强钢部件：A/B/C柱、门槛梁(2000MPa级)、地板横梁
-
铝合金部件：引擎盖、车门框架、后备箱盖、电池托盘(减重30-50%)
-
复合材料：车顶、尾翼、部分高端车型车身(减重50%+)
-
-
连接结构：焊点、铆接件、螺栓、密封胶条、隔音隔热材料
2. 车身覆盖件
-
外覆盖件：前后保险杠、翼子板、车门蒙皮、引擎盖、后备箱盖
-
内覆盖件：仪表台骨架、车门内饰板、顶棚、地板护板、后备箱内衬

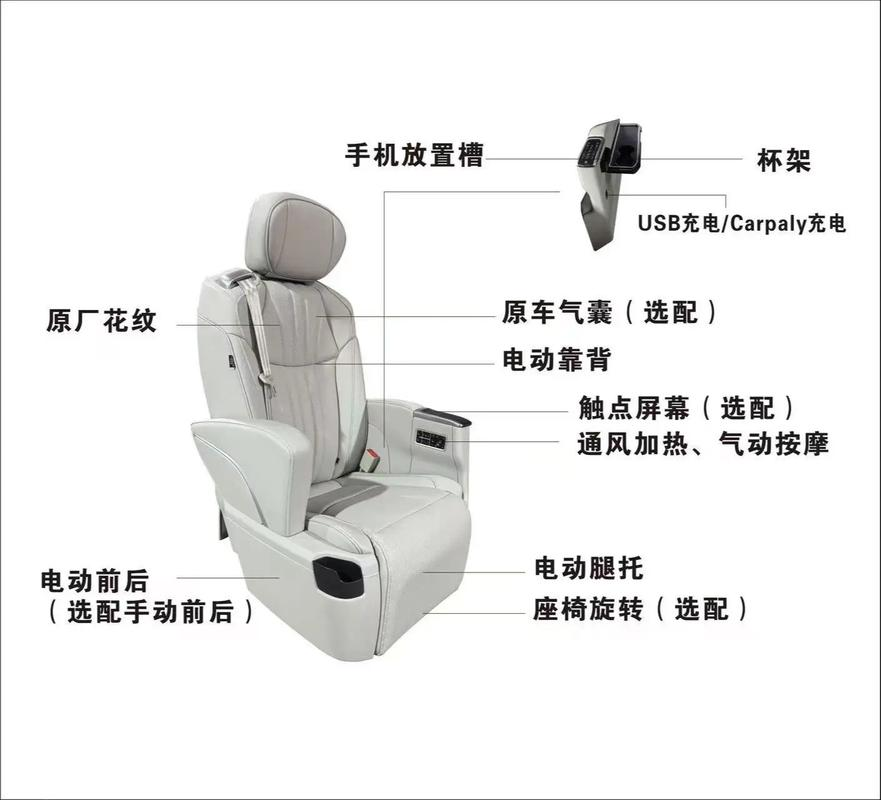

3. 座椅与内饰系统
-
座椅总成：骨架(钢/铝)、坐垫/靠背发泡、真皮/织物面料、调节电机
-
内饰件：仪表台总成、中控面板、门板饰件、扶手、遮阳板、脚垫
-
车内氛围组件：阅读灯、氛围灯、出风口、杯架、烟灰缸(部分车型)

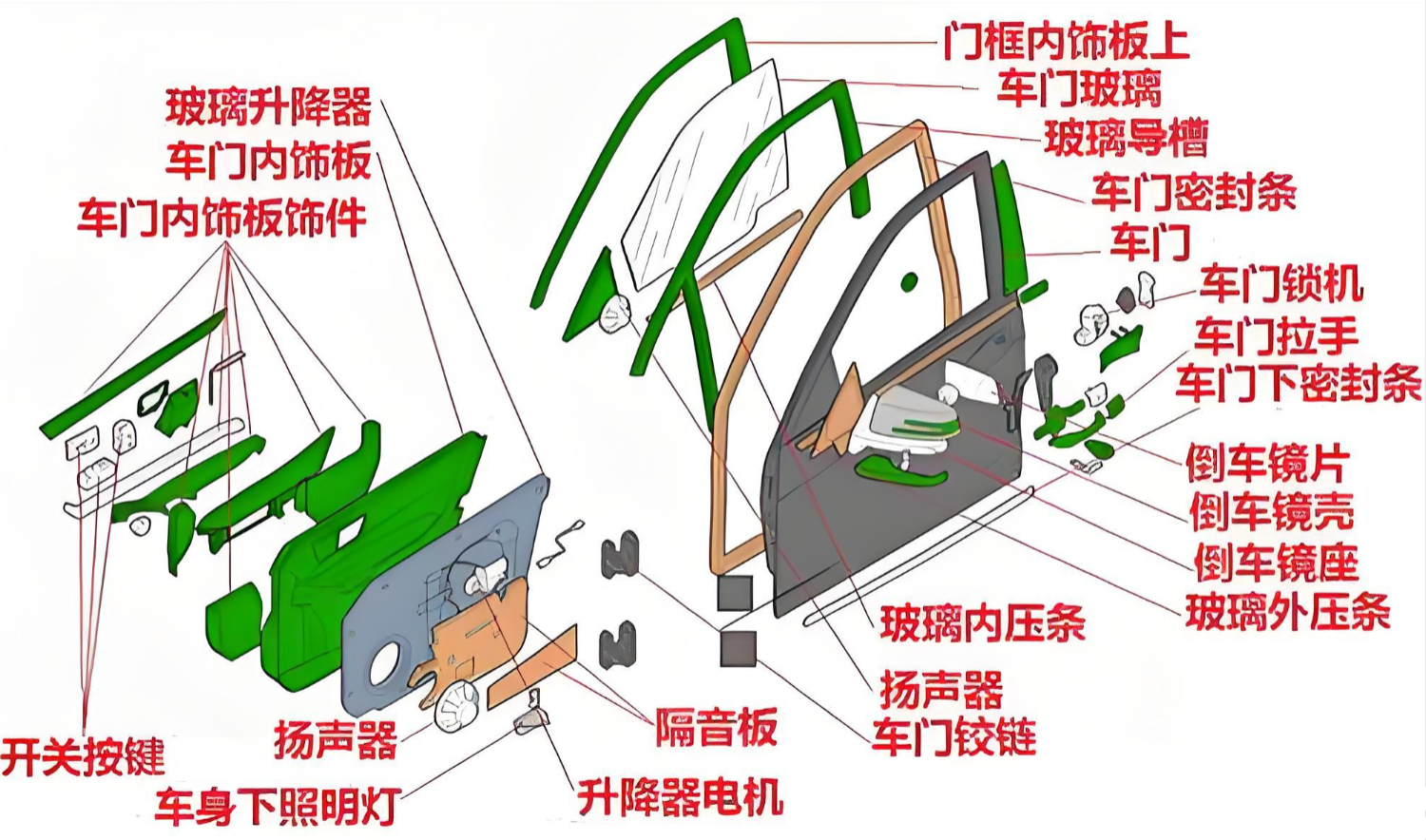

4. 车门与车窗系统
-
车门总成：门壳、铰链、门锁机构、玻璃升降器、防水膜、隔音层
-
车窗系统：前/后风挡、侧窗玻璃、天窗总成、雨刮器、玻璃洗涤器
-
后视镜：电动调节镜片、加热元件、外壳、转向指示灯、摄像头(部分)

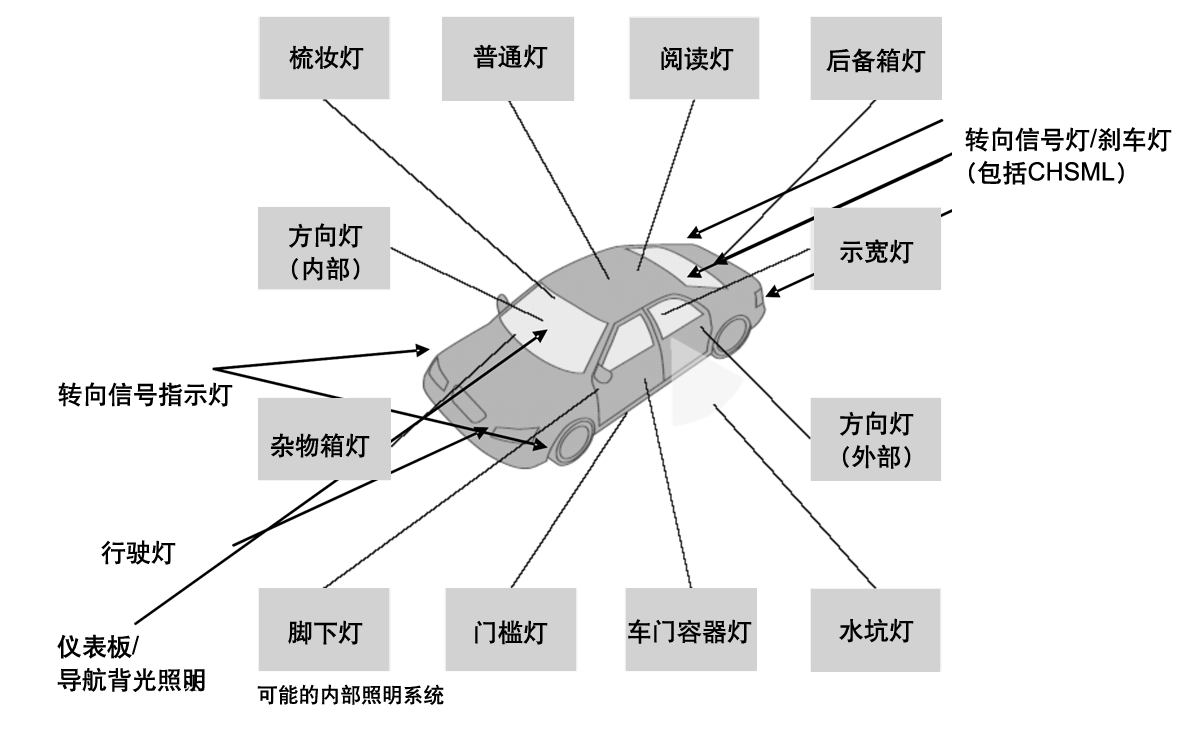

5. 照明系统
-
外部灯具：
-
前大灯：LED/激光近远光灯、日行灯、转向灯、雾灯
-
后组合灯：刹车灯、尾灯、转向灯、倒车灯、后雾灯
-
其他：高位刹车灯、牌照灯、门把手灯、迎宾灯
-
-
内部照明：顶灯、阅读灯、仪表盘背光、氛围灯、按键背光

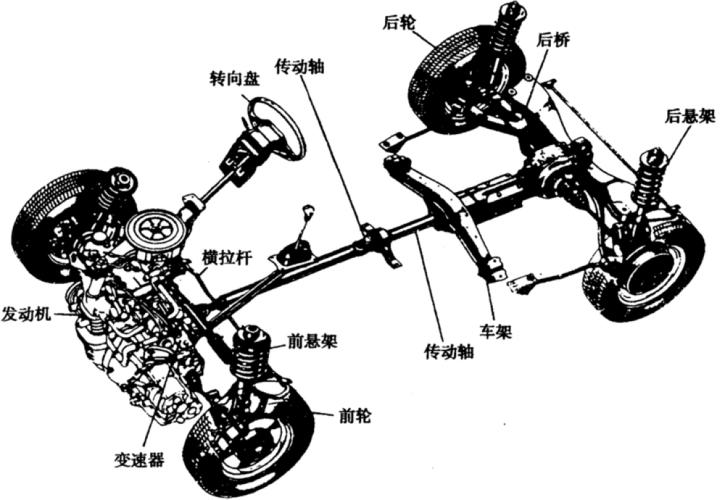

四、底盘系统

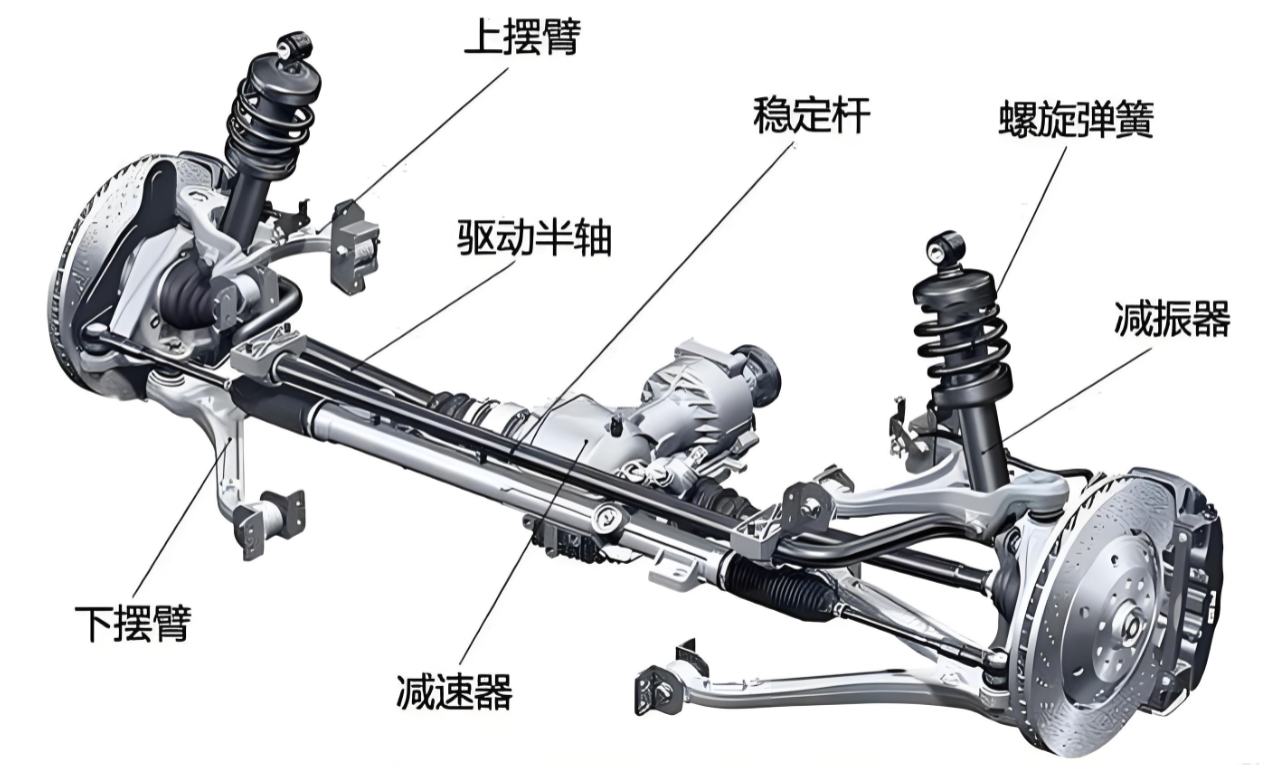

1. 悬架系统
-
前悬架：
-
麦弗逊式：减震支柱、下控制臂、转向节、防倾杆
-
双叉臂式：上/下控制臂、转向节、减震器、防倾杆
-
-
后悬架：
-
扭力梁式：扭力梁、减震器、弹簧座
-
多连杆式：上/下控制臂、横拉杆、减震器、防倾杆
-
-
空气悬架：空气弹簧、压缩机、储气罐、电磁阀、高度传感器
-
减震系统：液压减震器、电磁减震器、弹簧(螺旋/空气)、缓冲块
-
连接部件：橡胶衬套、球铰、防尘罩、稳定杆连接件

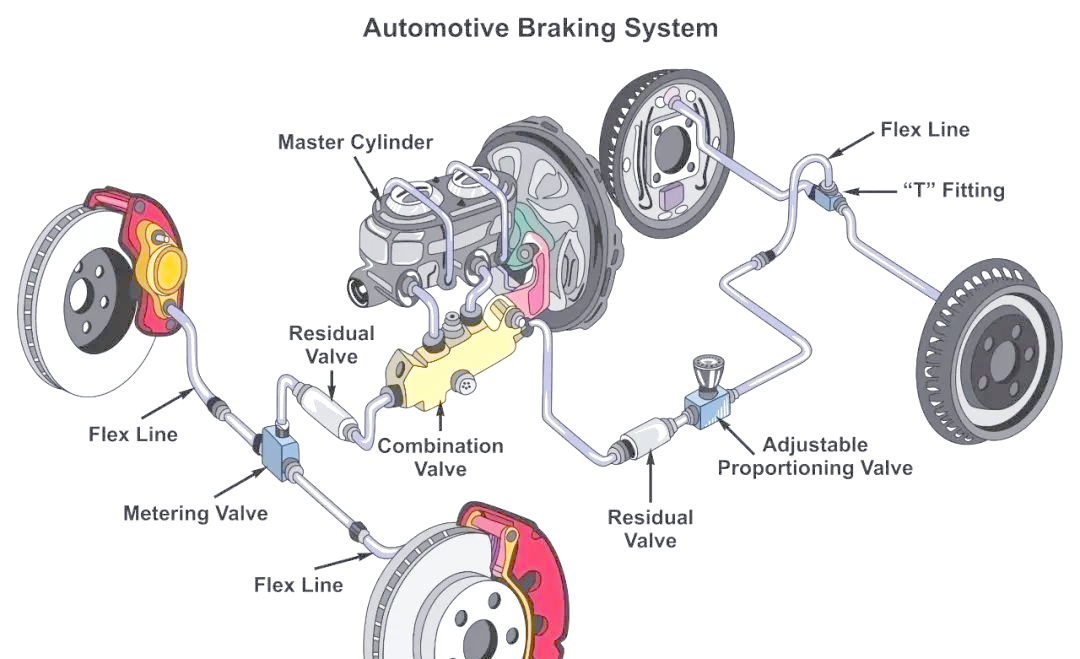

2. 制动系统
-
线控 制动系统：
-
电子助力器(iBooster)：助力电机、主缸、推杆、位置传感器
-
电子稳定程序(ESP)：控制单元、液压模块、车轮速度传感器
-
-
基础制动部件：刹车盘、刹车片、制动卡钳、制动管路、制动液储液罐
-
驻车系统：电子驻车(EPB)、手刹拉杆、驻车制动电机、制动线缆
-
ABS 系统：轮速传感器、ABS控制单元、液压控制模块、警告灯

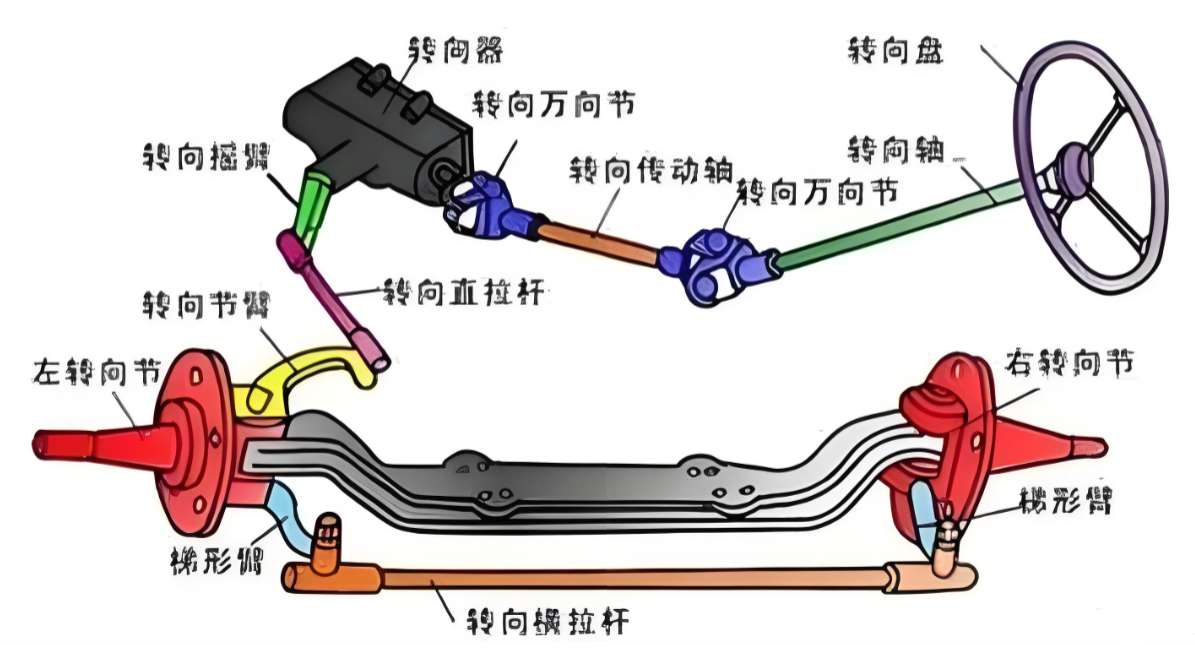

3. 转向系统
-
电动助力转向( EPS )：
-
转向电机：助力电机、减速机构、扭矩传感器
-
转向柱：输入轴、万向节、转向管柱、安全气囊模块
-
转向齿条：转向横拉杆、球头、防尘套
-
-
转向辅助部件：方向盘、转向角度传感器、转向助力泵(液压助力)
4. 车轮与轮胎系统
-
轮毂：铝合金/钢制轮圈、轮毂轴承、气门嘴、轮毂盖
-
轮胎：低滚阻轮胎、防滑轮胎、备胎(部分车型)、胎压监测系统(TPMS)
-
TPMS组件：胎压传感器、接收器、显示模块、电池
5. 底盘结构件
-
副车架：前/后副车架、连接螺栓、衬套、加强件
-
车身- 底盘 连接：橡胶垫、减震块、限位器
-
防护系统：底盘护板、电池护板、管线保护罩、隔热层
五、电气系统

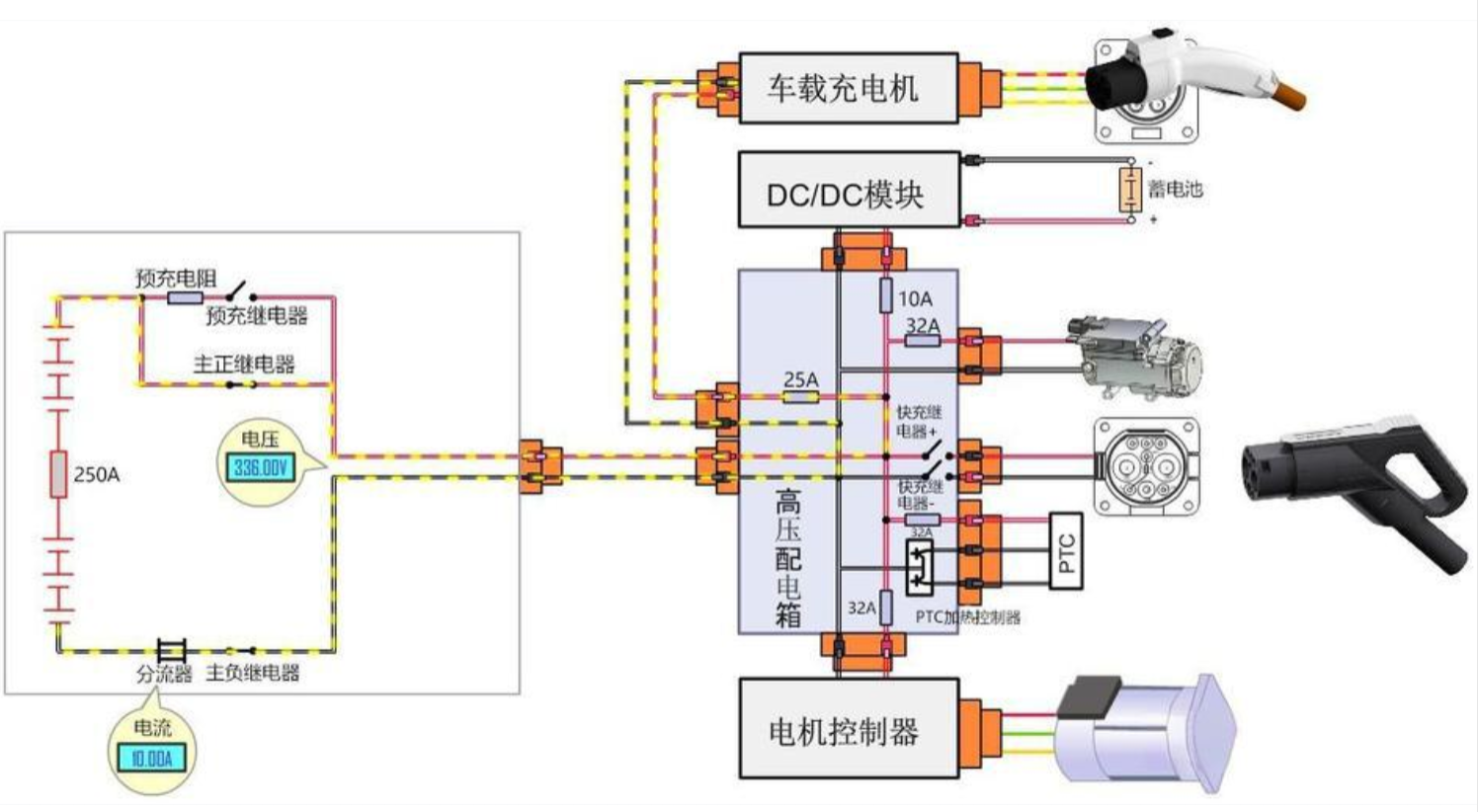

1. 高压系统(300V-800V)
-
高压 线束：橙色高压线缆、高压连接器(防水/防尘/防误插)、屏蔽层
-
高压 保护装置：高压保险丝、高压继电器、预充电电阻、过流保护模块
-
高压互锁(HVIL)：互锁回路、监测模块、执行继电器、故障指示灯
2. 低压系统(12V/24V)
-
低压电池：12V铅酸/锂电池、电池托架、连接线束、保护盖
-
低压配电：保险丝盒、继电器盒、车身控制模块(BCM)
-
低压 线束：各种规格线缆、连接器、端子、线束保护管、固定卡子
-
接地系统：车身搭铁点、接地线缆、绝缘监测装置

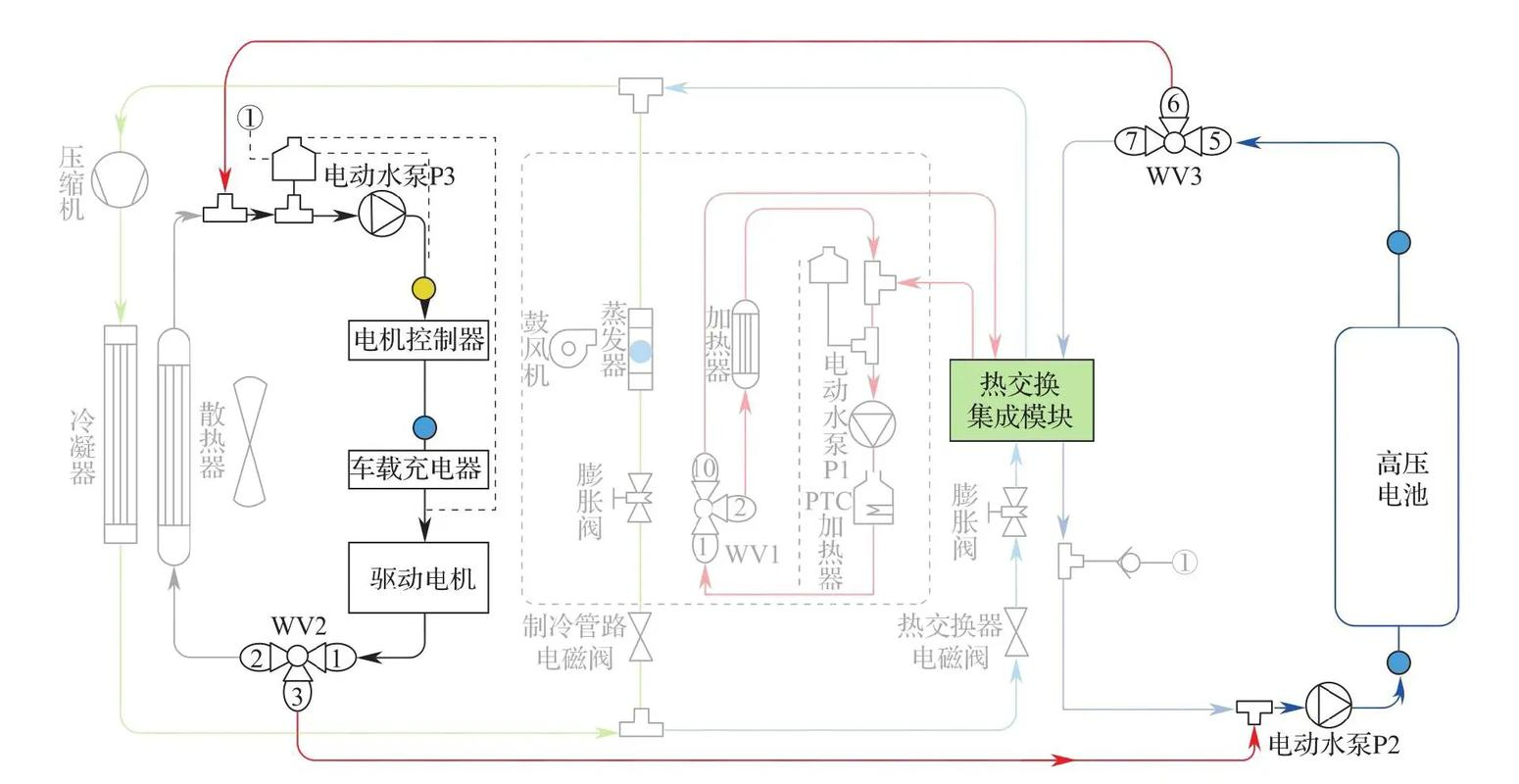

六、热管理系统
1. 电池热管理系统
-
冷却系统：液冷板、冷却管路、电动水泵、散热器、风扇、膨胀水箱
-
加热系统：PTC加热器、加热管路、温度传感器、控制模块
-
温度控制：电池管理系统、混合阀、流量控制单元、温度传感器
2. 电机电控热管理系统
-
液冷系统：冷却套、冷却管路、电动水泵、散热器、风扇、温度传感器
-
散热部件：散热片、导热硅脂、散热风扇、散热通道设计
3. 座舱热管理系统
-
空调制冷：电动压缩机、冷凝器、蒸发器、膨胀阀、制冷剂管路
-
暖风系统：PTC加热器、暖风芯体、鼓风机、空调控制器、模式风门
-
除霜/雾系统：前风挡加热丝、出风口除雾模式、空调除湿功能
七、充电系统
1. 充电接口系统
-
交流充电口：国标(GB/T 20234.2)、欧标(Type 2)、美标(J1772)
-
直流快充口：国标(GB/T 20234.3)、CCS、CHAdeMO、特斯拉NACS
-
充电口组件：连接器、密封盖、锁止机构、充电指示灯、温度传感器
2. 充电连接设备
-
交流充电枪：枪头、线缆、控制盒、温度保护装置
-
直流充电枪：枪头、液冷线缆、充电按钮、安全锁止机构
-
充电线缆：交流线缆、直流线缆、防护套、收纳装置

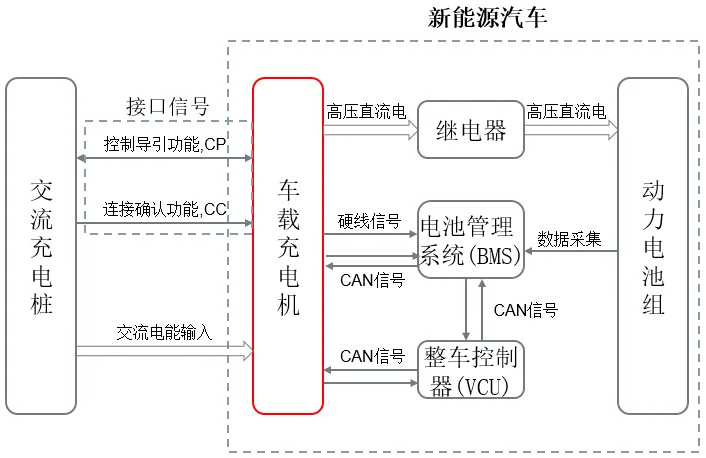

3. 车载充电系统
-
车载充电机 ( OBC )：AC/DC转换模块、控制电路、散热系统、高压连接器
-
DC-DC转换器：高压转低压、控制电路、散热系统、隔离模块
-
充电管理系统：充电控制单元、充电状态指示灯、充电保护电路
八、其他系统与零部件

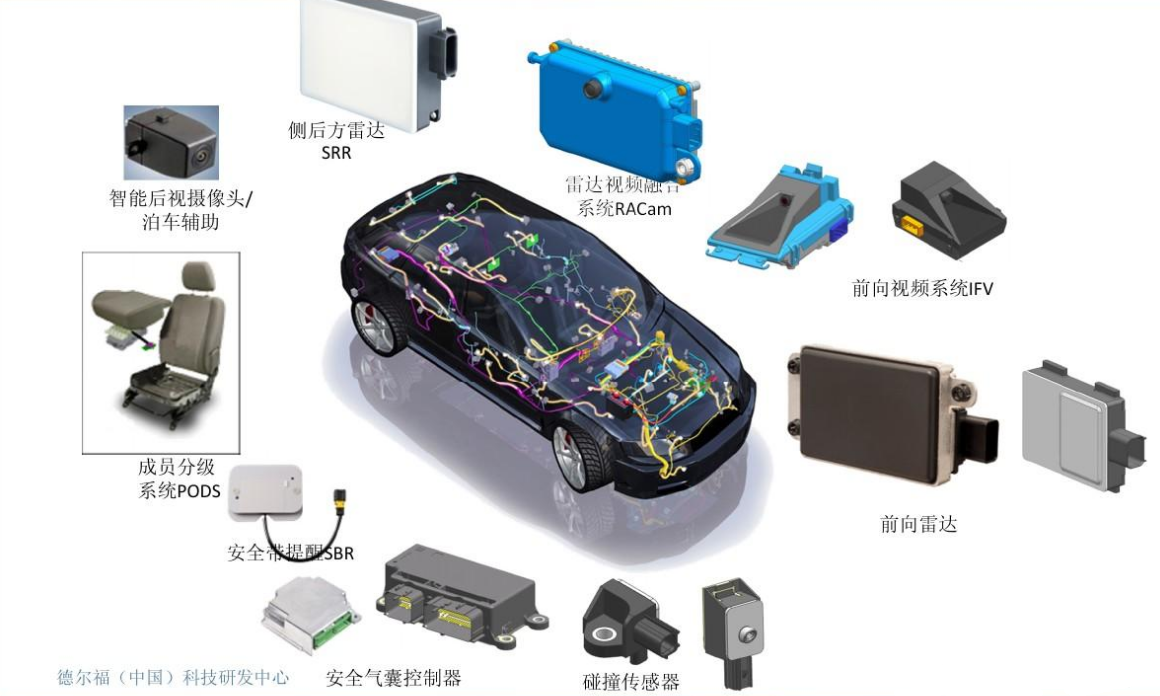

1. 安全系统

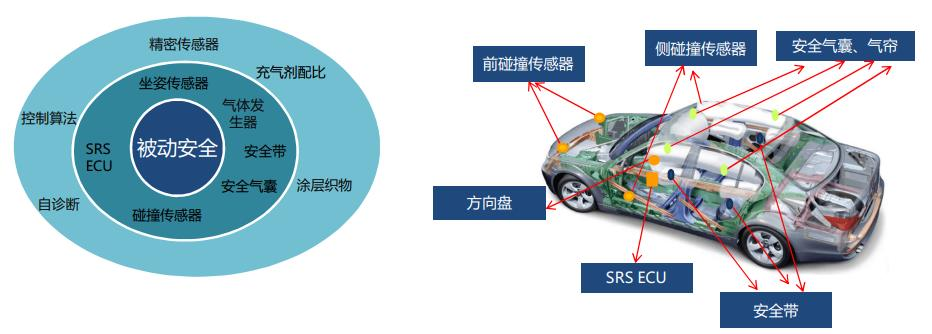

- 被动安全：
-
安全气囊系统：主驾/副驾气囊、侧气囊、头部气帘、膝部气囊
-
安全带：预紧器、限力器、高度调节器、织带、锁扣
-
车身安全结构：碰撞吸能区、高强度乘员舱、车门防撞梁
-
主动安全：
-
FCW前碰撞预警、LDW车道偏离预警、LKA车道保持辅助
-
AEB自动紧急制动、BSD盲点监测、RCW后方交叉碰撞预警
2. 辅助系统
-
电动助力系统：电动真空泵(制动助力)、电动助力转向泵、电动空调压缩机
-
刮水系统：雨刮电机、雨刮臂、雨刮片、洗涤泵、洗涤液储液罐
-
其他：电动后视镜、电动车窗、电动天窗、电动尾门、无线充电模块
3. 车辆 fluids
-
冷却液：电池/电机/电控系统专用冷却液
-
制动液：DOT4/DOT5.1高沸点制动液
-
空调 制冷剂：R134a、R1234yf等环保制冷剂
-
润滑剂：电机减速器专用润滑油、底盘活动关节润滑脂
4. 维修与应急设备
- 千斤顶 、备胎 (部分车型)、拖车钩 、轮胎修补工具包 、车载灭火器
总结
新能源汽车总计约3000-5000个零部件 ，比传统燃油车多出约20%，主要增加在三电系统和智能网联系统。汇总覆盖了从核心动力到辅助功能的所有关键零部件
