FPGA例程（1）：LED流水灯实验--vivado工程创建、编译及下载bit

《FPGA经典例程及解读--基于xilinx K325T平台》系列导航

本专栏主要针对与想学习FPGA的同学，从基础的点灯到之后的复杂功能实战例程，从入门到进阶，通过这些例程的学习和了解，希望可以帮助你从一个FPGA小白进阶到FPGA中级阶段，能够处理工作中大多数的FPGA使用场景。

本篇是该系列的第一篇内容

下一篇：FPGA例程（2）：LED流水灯--vivado FPGA程序固化下载-CSDN博客

1 引言

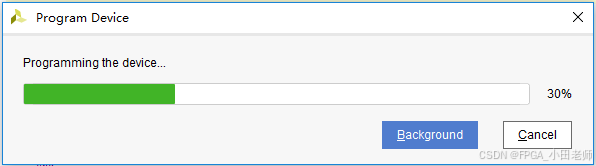

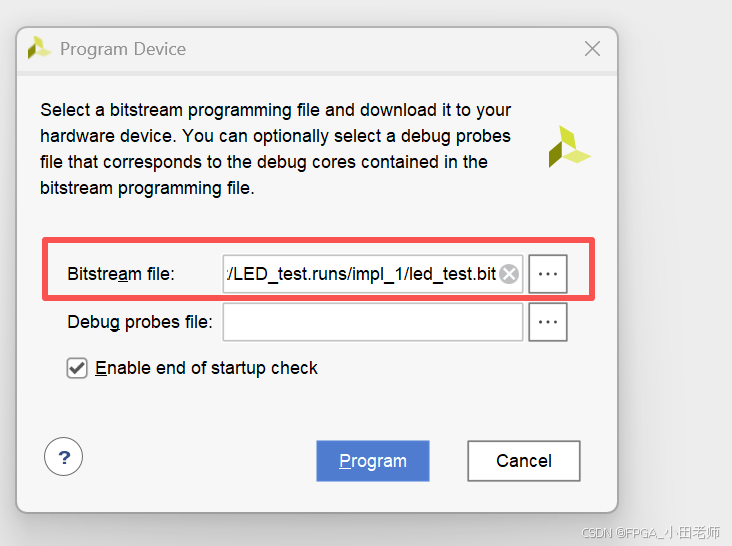

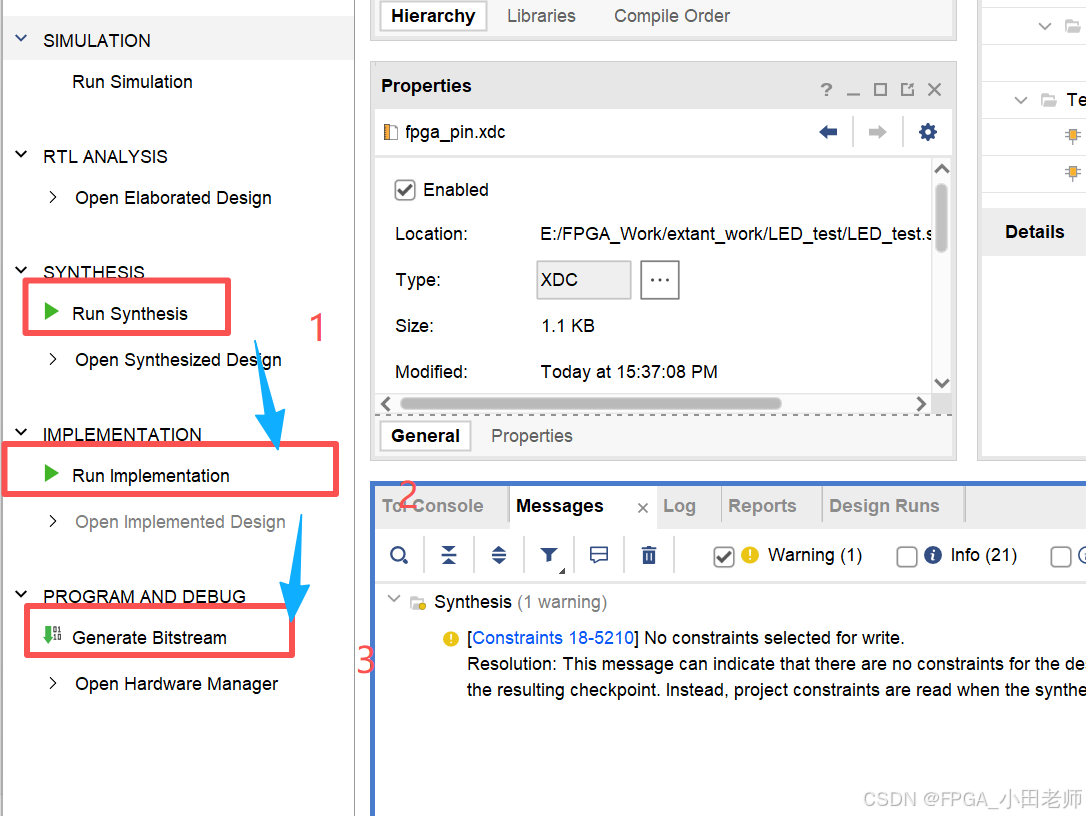

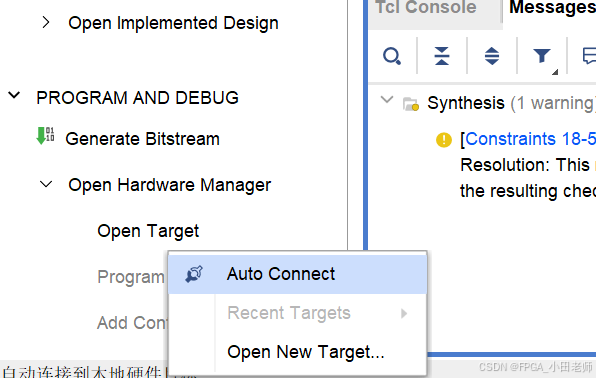

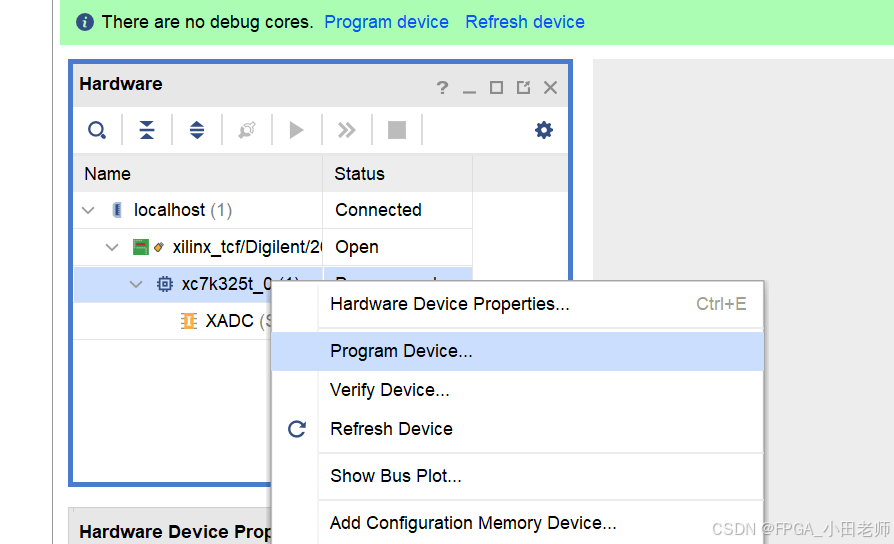

通过LED流水灯实验，介绍使用vivado软件开发FPGA的基本流程 ：创建工程、器件选择、设置、代码编写、编译、引脚约束、时钟约束，以及生成bit下载到开发板进行测试 。对于初学 XILINX FPGA 的读者请注意，bit 文件断电后就丢失了，需要重新下载一次，适用于项目开发过程中的测试。

2 硬件环境

开发环境使用vivado2019.1

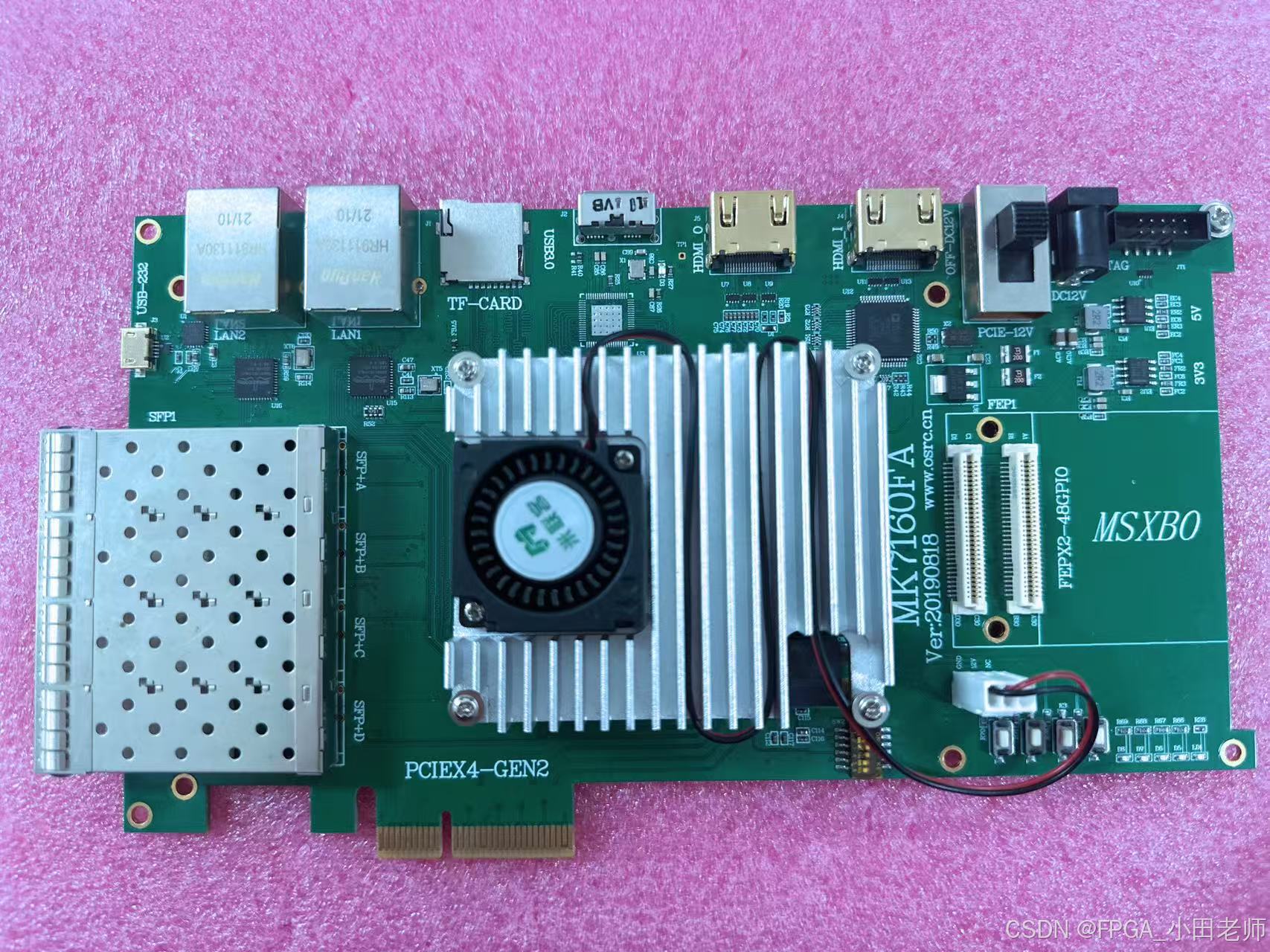

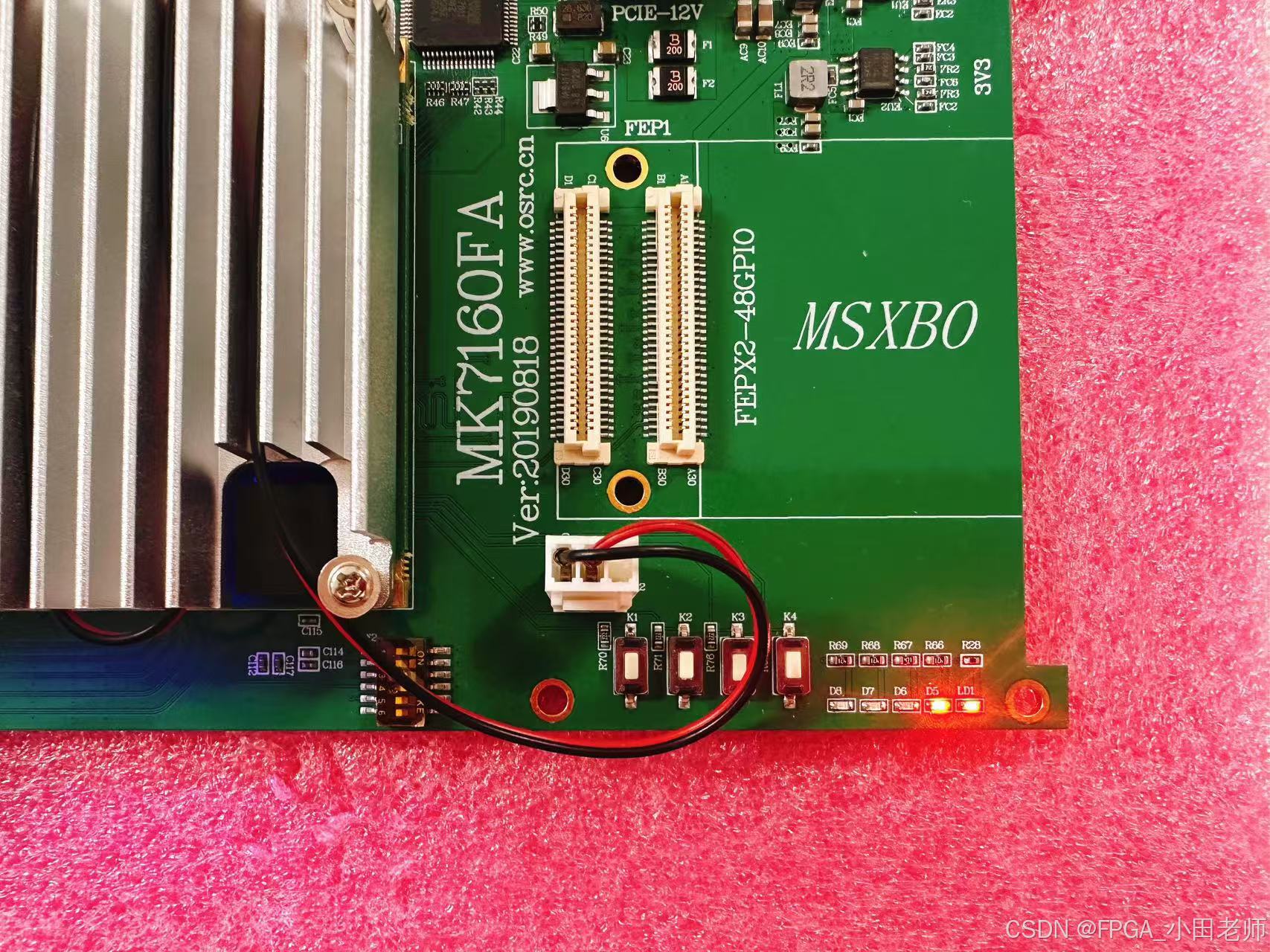

开发板使用米联客的MK7160FA

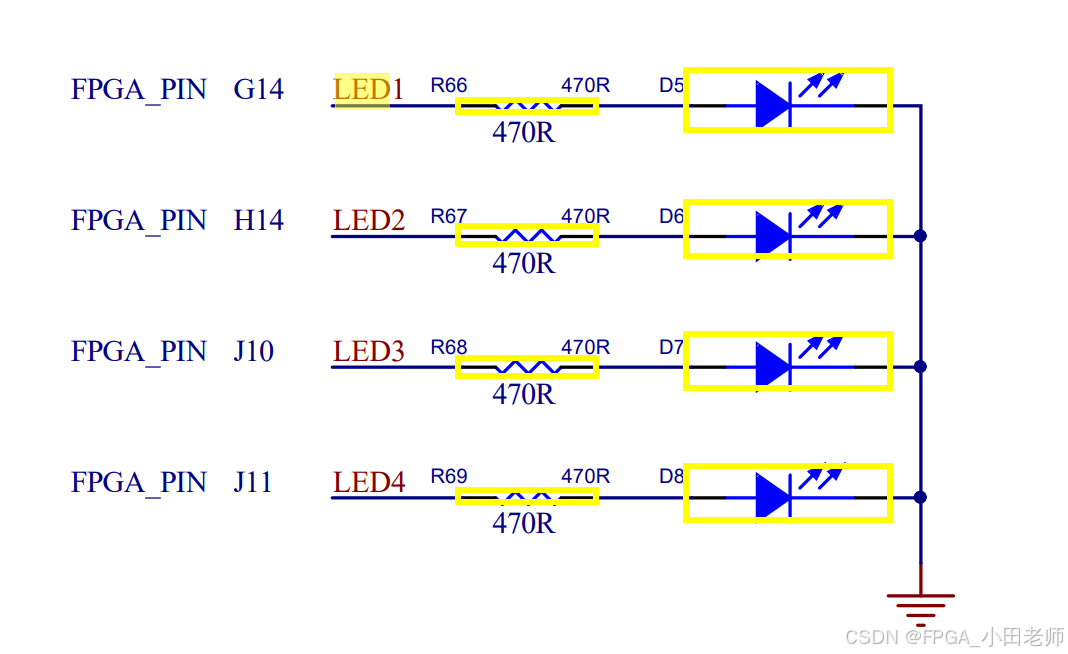

对应的原理图如下

3 新建vivado工程

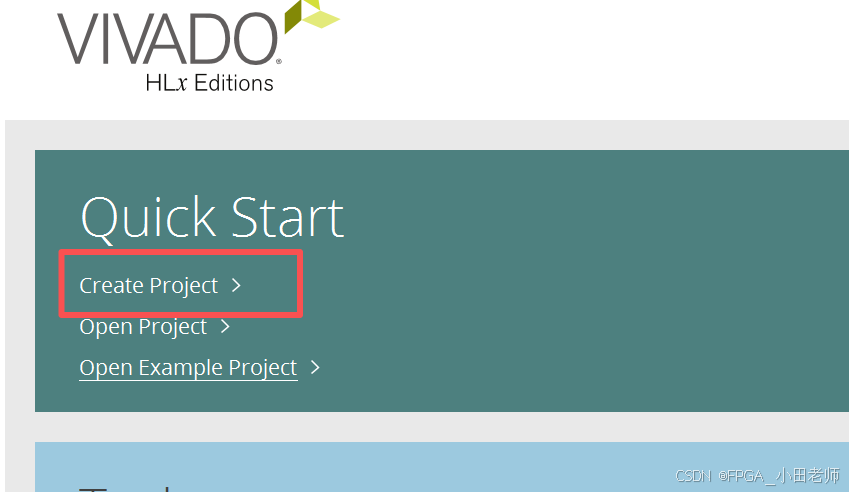

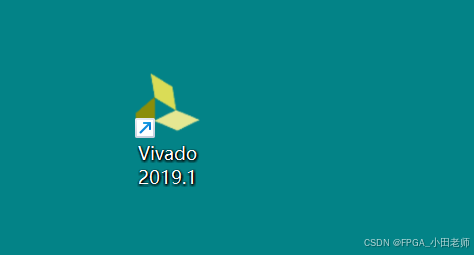

第一步：双击启动vivdao--选择Create Project

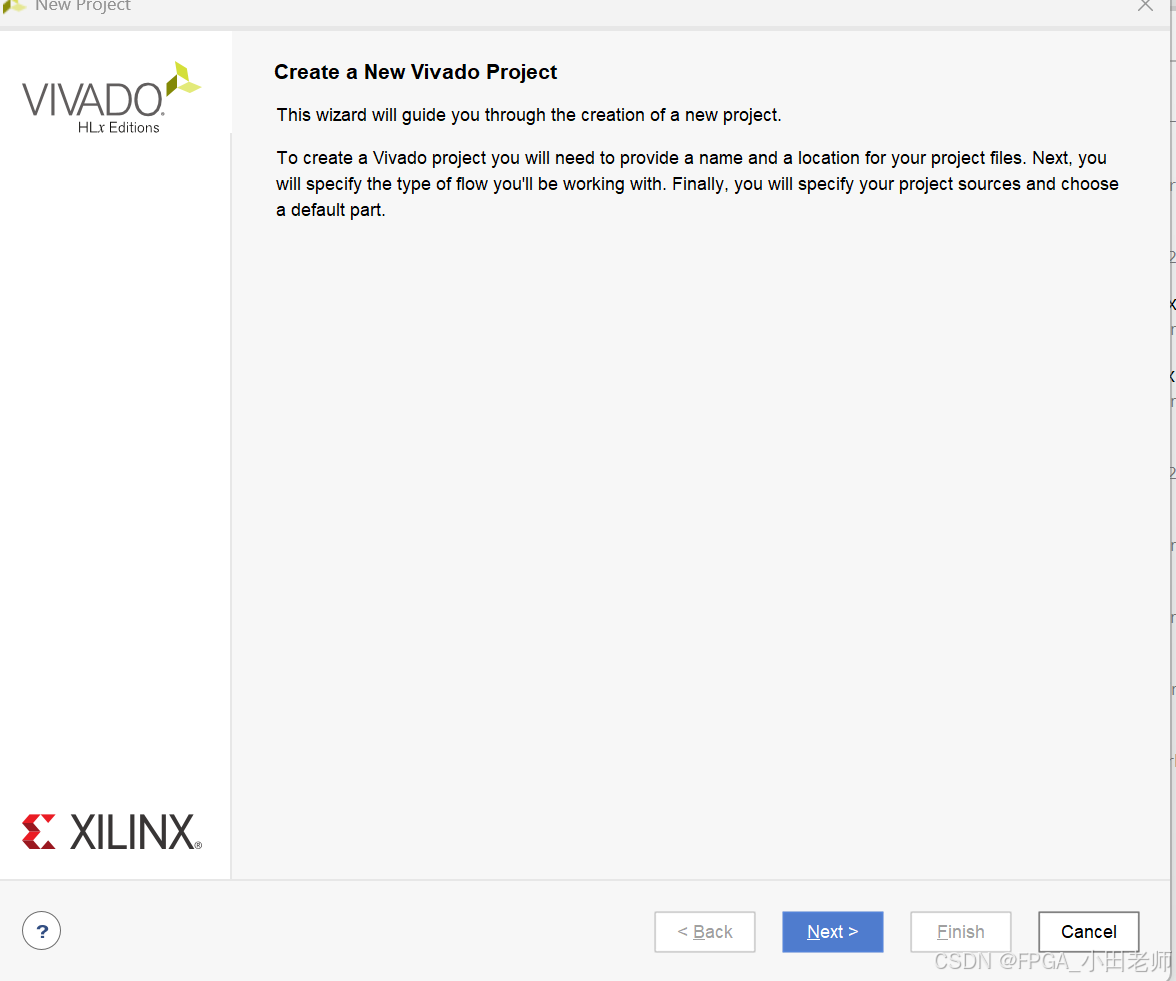

点击Next

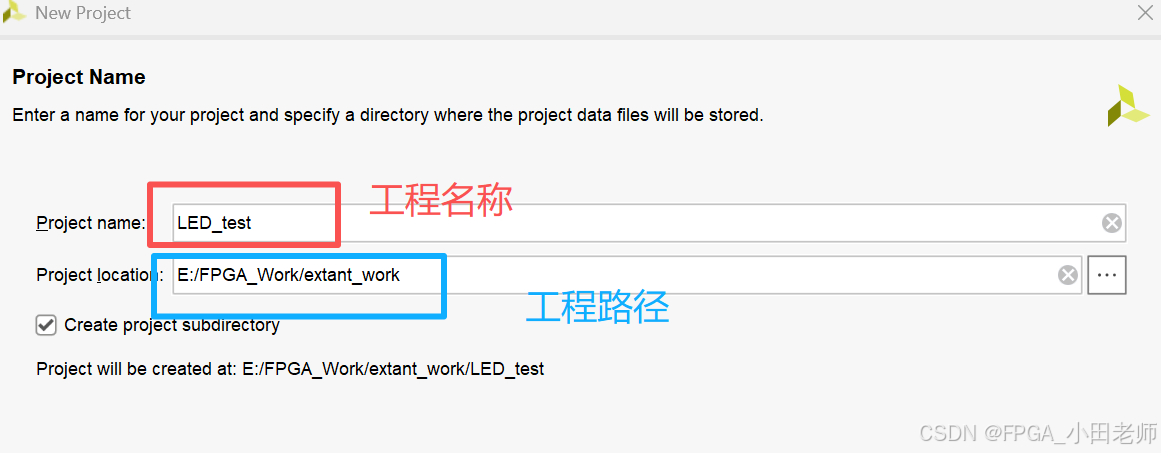

**第二步：**创建一个名为LED_test的工程到对应的文件目录下，文件路径可以自定义，但是不能有中文和非法字符，点击Next

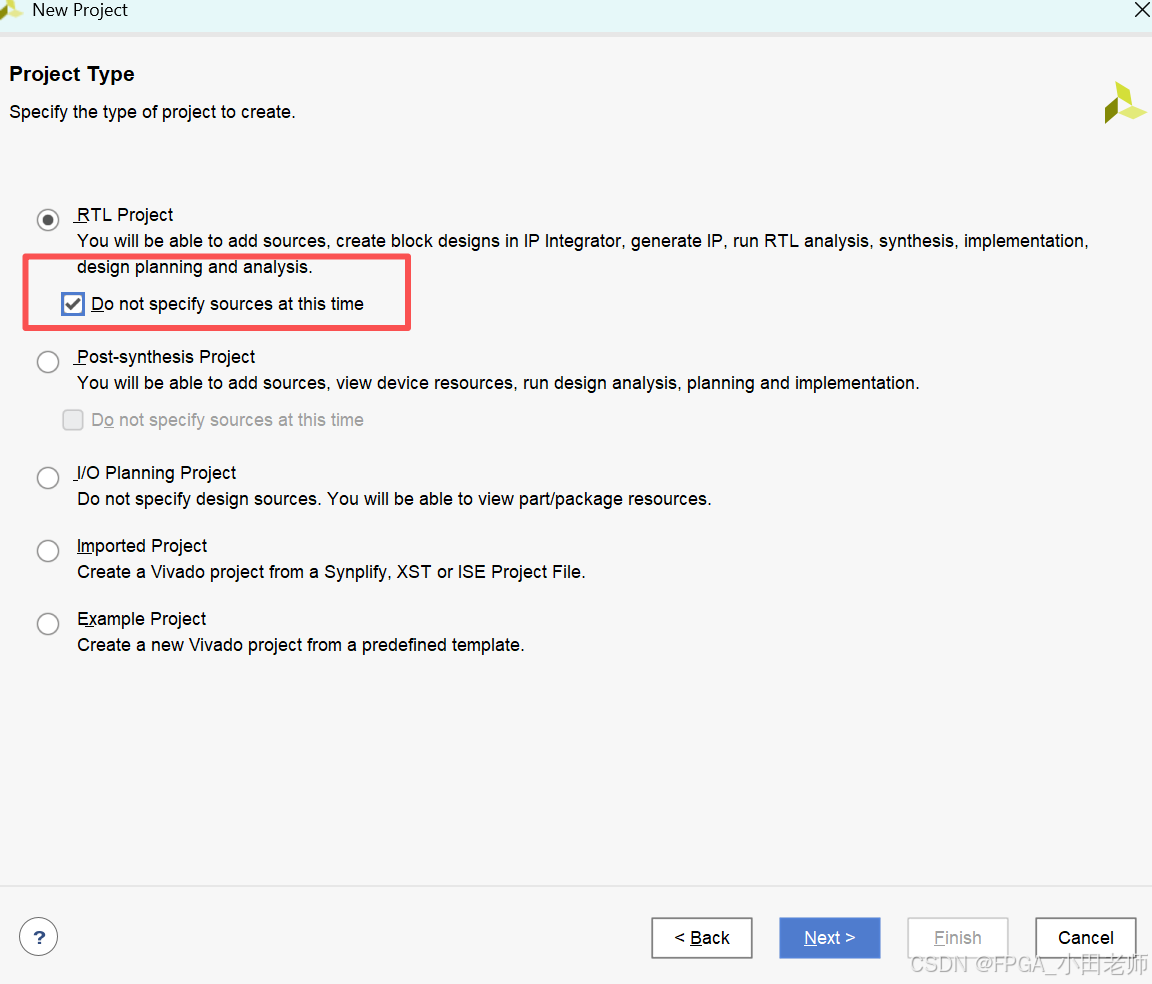

**第三步：**勾选这个复选框---Next

如果不勾选复选框，next之后就会跳出创建和选择.v文件的界面，但是我们一般都不会在这里添加文件，而是在整个工程创建好之后再添加，所以这里就把复选框勾上就能直接到选择器件的界面了。

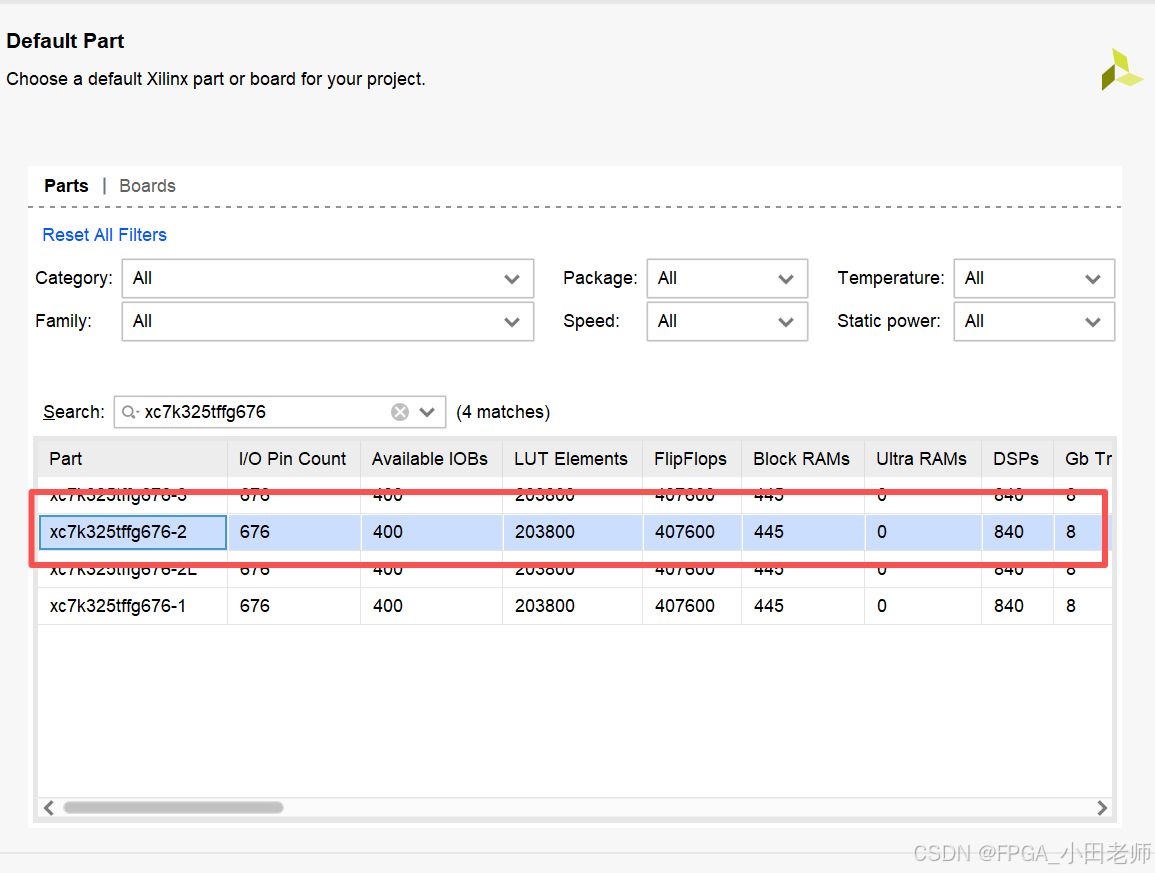

**第四步：**选择FPGA芯片的型号、封装、速度等级----点击Next

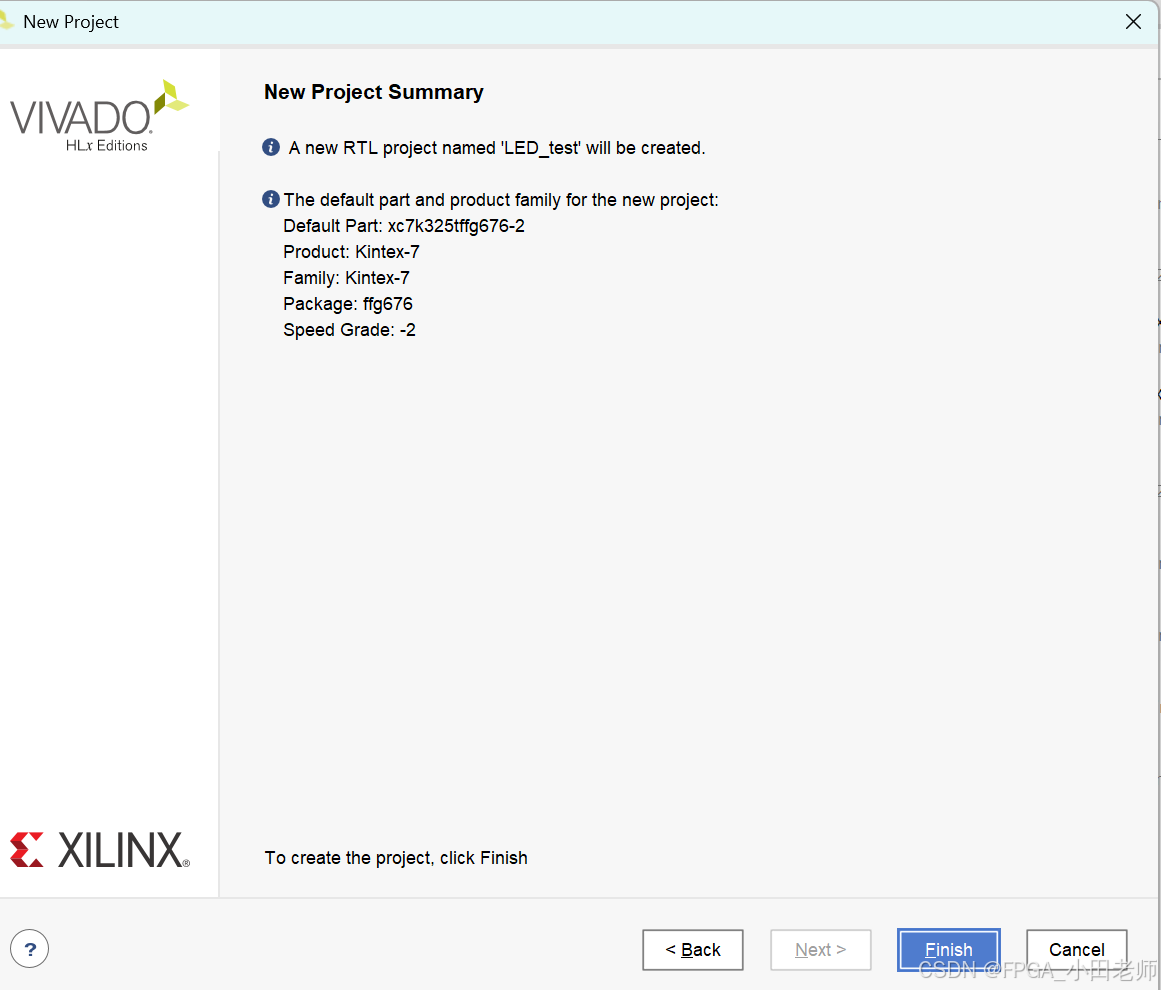

**第五步：**点击finish完成工程创建

4 添加工程文件

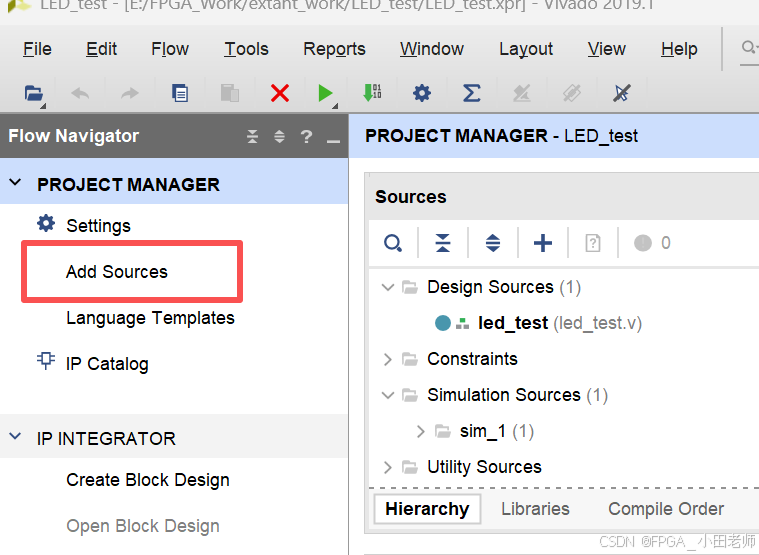

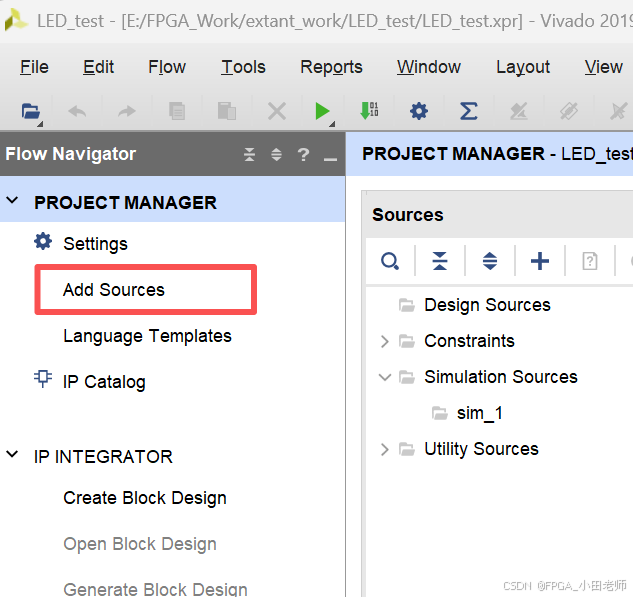

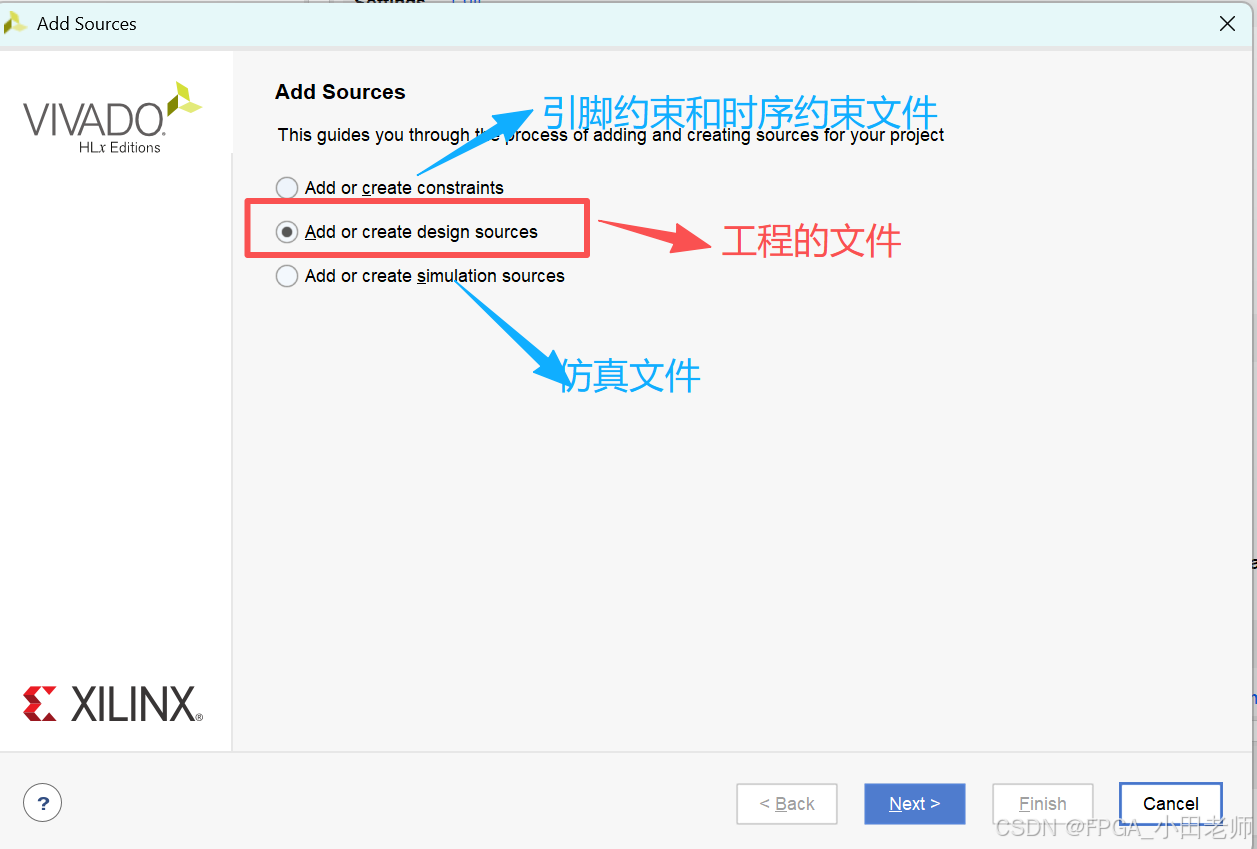

**第一步：**单击Add Sources，选择Add or Create design sources，点击Next

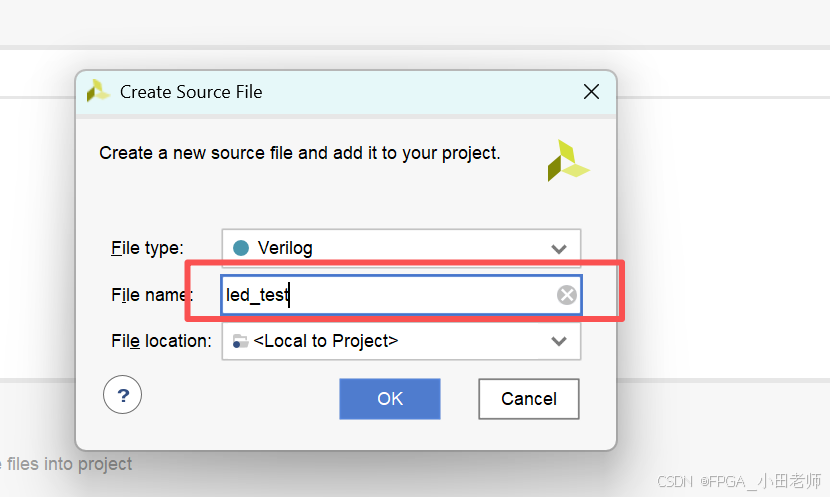

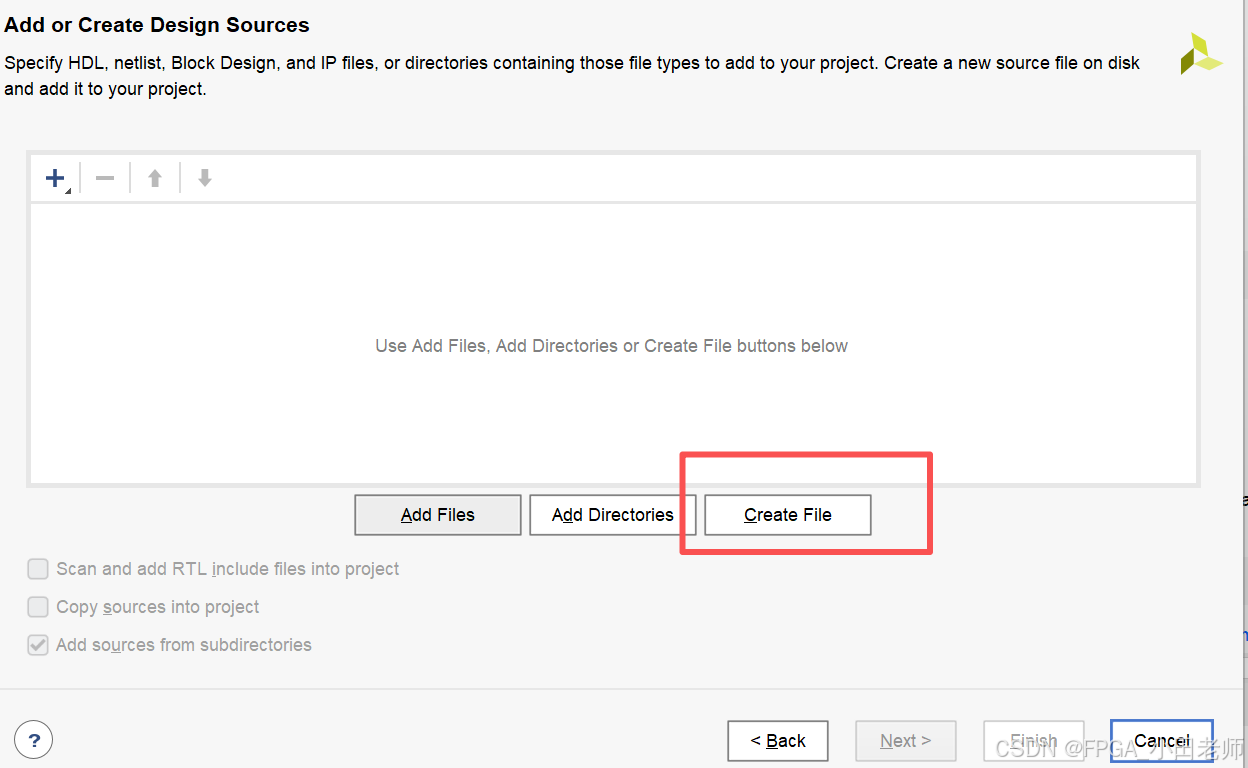

**第二步：**点击Create File，创建一个名为led_test的verilog文件，点击ok

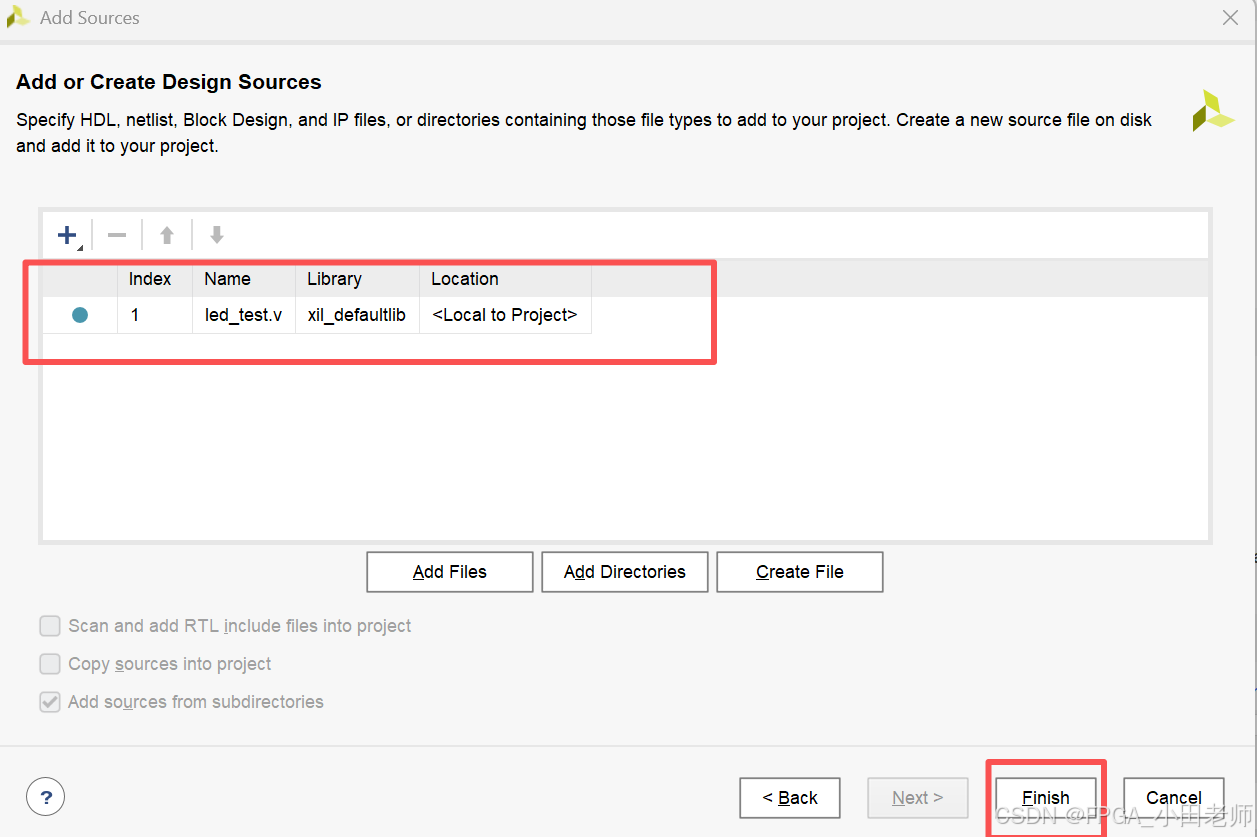

添加完的界面如下图，点击Finish

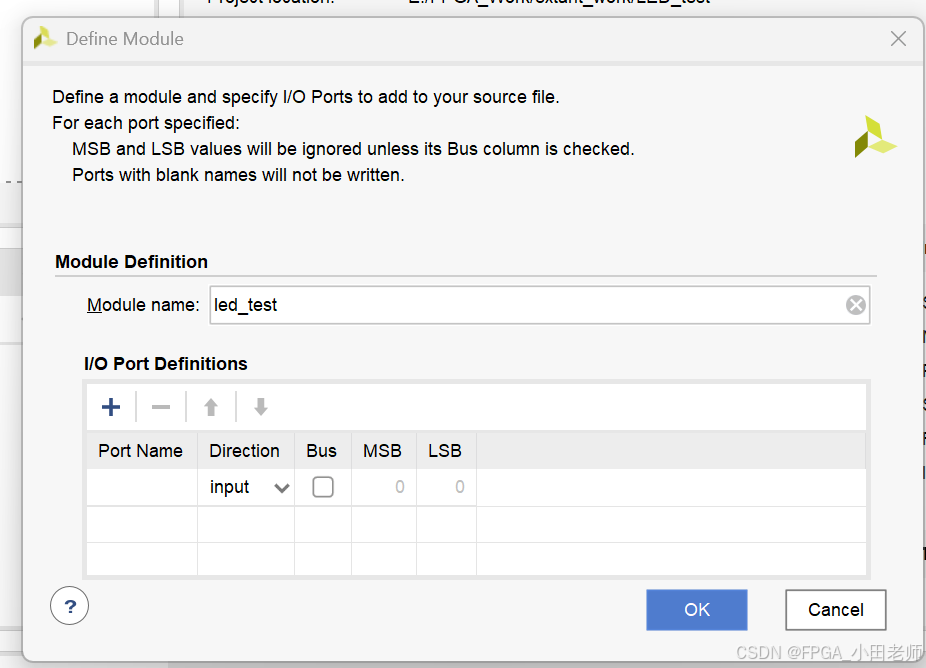

弹出来的这个对话框是用来设置一些输入输出的端口的，我们这里不进行设置，直接点击OK就好

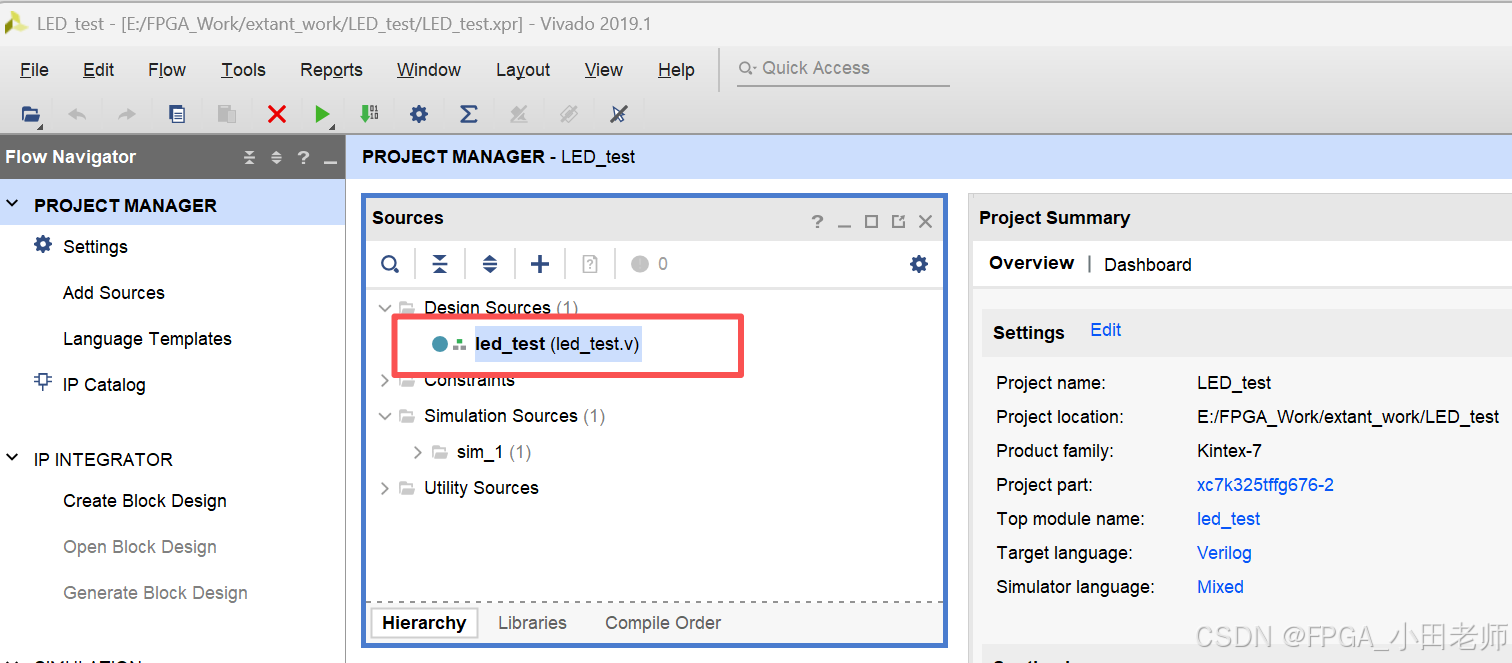

**第三步：**创建完成后，我们就可以再Design Sources里面看到这个led_test.v的文件了，这个文件就是我们用来编写Verilog程序的文件。

5 Verilog FPGA流水灯程序编写

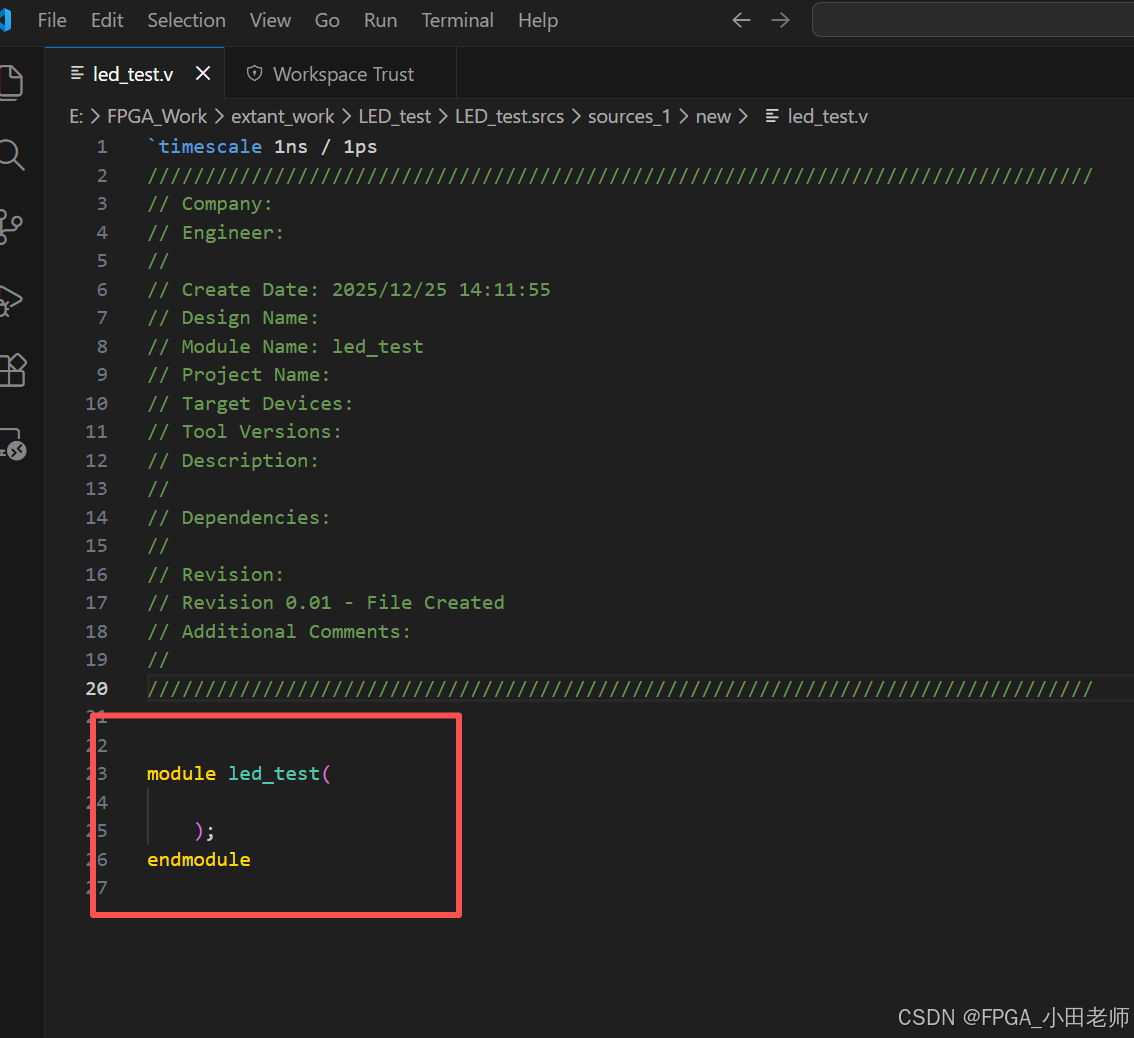

双击打开led_test.v文件，我们可以看到，工具已经帮我们写好了module 名称，需要我们自己来编写输入输出和逻辑代码。

那正常情况下，外部输入必须有时钟和复位信号，但是我这个开发板比较特殊，目前它的外部输入只有时钟信号，那我们需要在程序内部先做一个复位信号，作为全局复位来使用；

一般来说，当FPGA外部没有全局复位的时候，内部产生复位的方式有两种：

第一种：使用锁相环PLL ip核产生

第二种：自己计数产生

那为了便于大家理解和学习，我们本次就使用第二种方式，自己计数产生。

5.1 自己产生复位程序

程序的第一个always块是一个计数器，即当检测到sys_clk时钟的上升沿的时候我们从0开始计数，当计数到128时，就一直保持128这个值；

第二个always块刚开始的时候rst_n为0，等rst_cnt变成128的时候，rst_n就变为1，因为rst_cnt之后会一直持续为128，故rst_n之后将持续为1；

复制代码

// ---------------------- 产生全局复位 -------------------------------
parameter RST_DELAY = 8'd128;
reg [7:0] rst_cnt;
always @(posedge sys_clk) begin
    if(rst_cnt < RST_DELAY)begin
        rst_cnt <= rst_cnt + 1'd1;
    end else if(rst_cnt == RST_DELAY) begin
        rst_cnt <= rst_cnt;
    end else begin
        rst_cnt <=0;
    end
end
reg rst_n;
always @(posedge sys_clk) begin
    if(rst_cnt == RST_DELAY) begin
        rst_n <= 1;
    end else begin
        rst_n <= 0;
    end
end

5.2 流水灯控制程序

第一个always块依旧是计数器，led_cnt每计数500ms，就清零一次，重新计数，为什么要500ms-1？因为咱们的计数器是从0开始计数到，计数到500ms-1，刚刚是500ms了。

第二个always块就是led流水灯的产生逻辑了：

刚开始的时候led[0]处于亮的状态，

当计数500ms的时候就左移一位即led[1]亮，其余都灭，

再计数500ms之后继续左移led[2]亮，其余灭，

......

当led[3]的亮状态已经持续了500ms之后，就重新回到led[0]的状态。

状态的切换只在计数满500ms的时候进行，其余情况状态需要保持。

复制代码

// -----------------------------------------------------------------
reg [31:0] led_cnt;
always @ (posedge sys_clk or negedge rst_n) begin
    if (!rst_n) begin
        led_cnt <= 32'd0;
    end
    else begin
        if (led_cnt == 32'd50_000_000 - 1)  begin // 对应500ms
            led_cnt <= 32'd0;
        end
        else begin
            led_cnt <= led_cnt + 32'd1;
        end
    end
end
reg [3:0] led_c;
always @ (posedge sys_clk or negedge rst_n) begin
    if (!rst_n) begin
        led_c <= 4'b0001;
    end
    else begin
        if (led_cnt == 32'd50_000_000 - 1) begin
            if (led_c == 4'b1000) begin
                led_c <= 4'b0001;
            end
            else begin
                led_c <= led_c <<1 ;  //左移1位。
            end
        end
        else begin
            led_c <= led_c;
        end
    end
end
assign LED_o = led_c;

5.3 语法错误检查

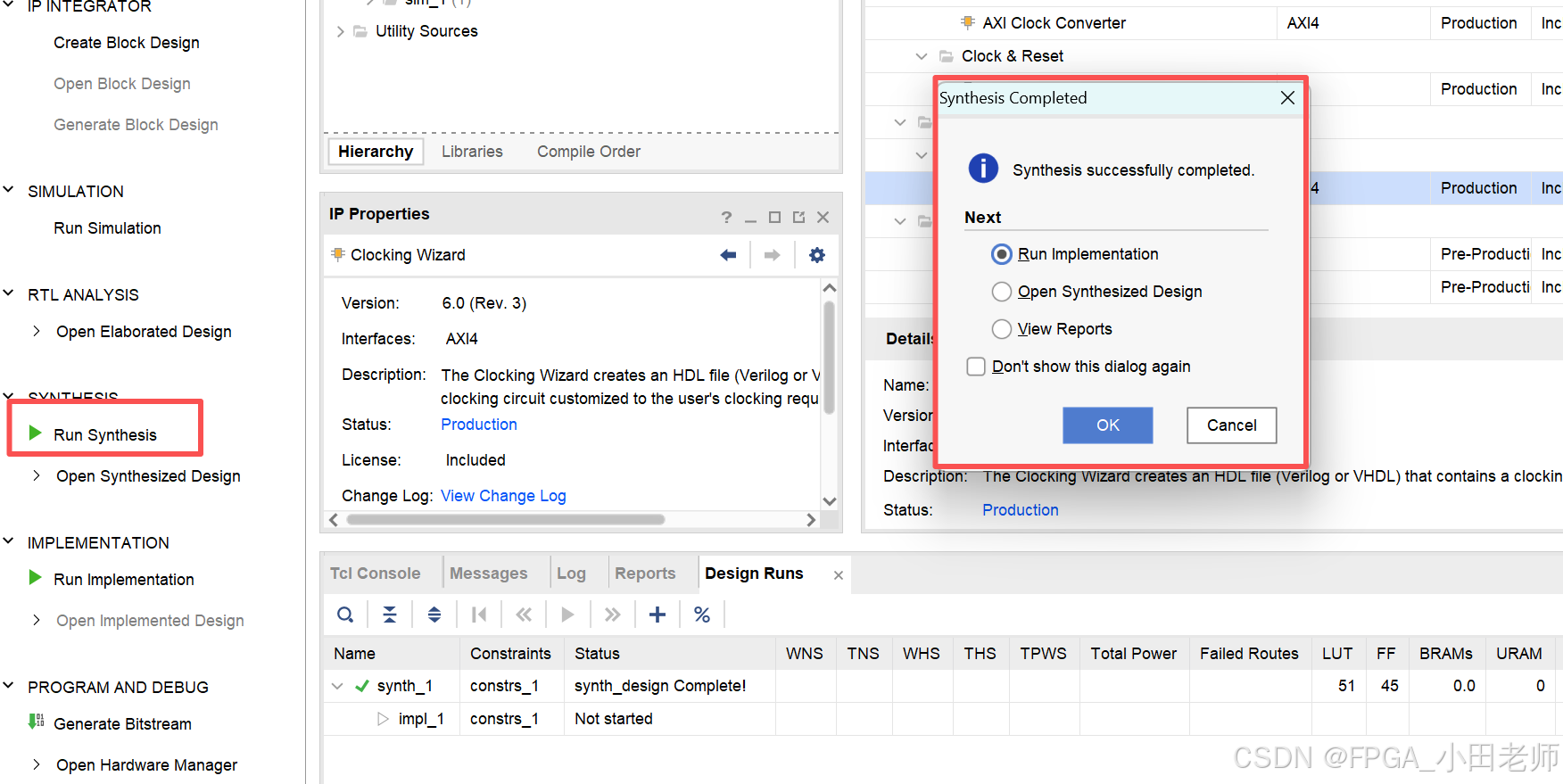

这样我们就编写好了LED流水灯的测试代码，使用Run Synthesis先综合一下看是否有语法错误

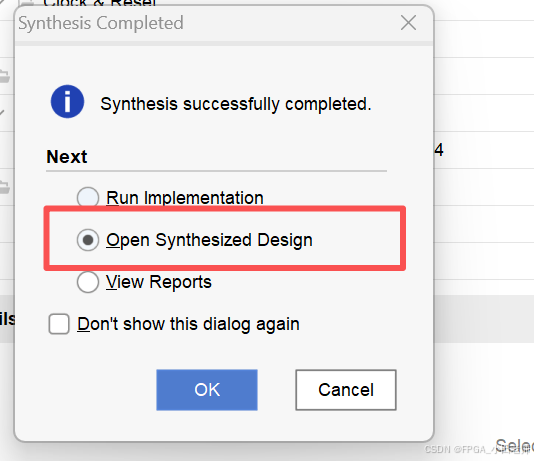

这样的界面没有报错，即咱们综合是正常的，暂时也不进行Run Imple....（实现）的操作（实现需要引脚约束之后才进行），点击取消即可。

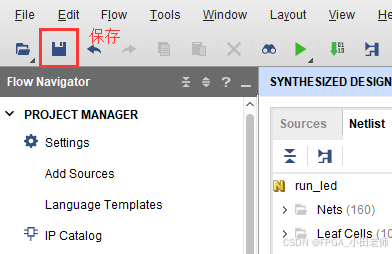

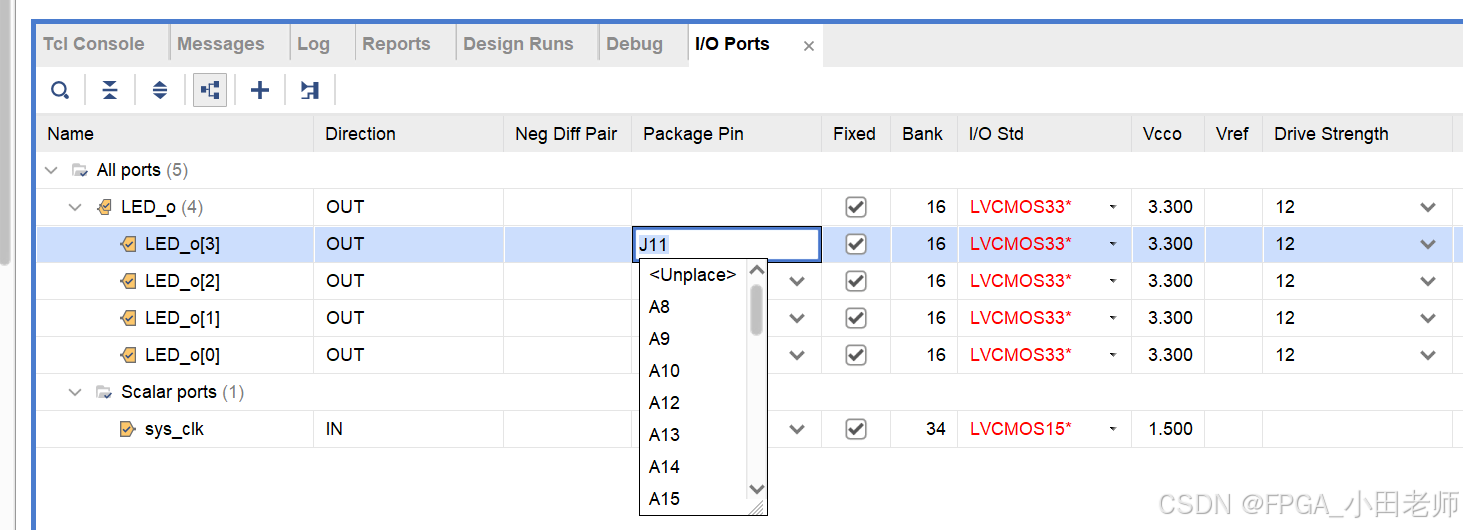

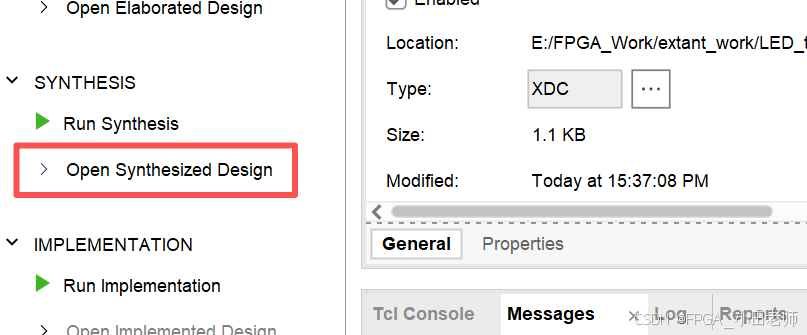

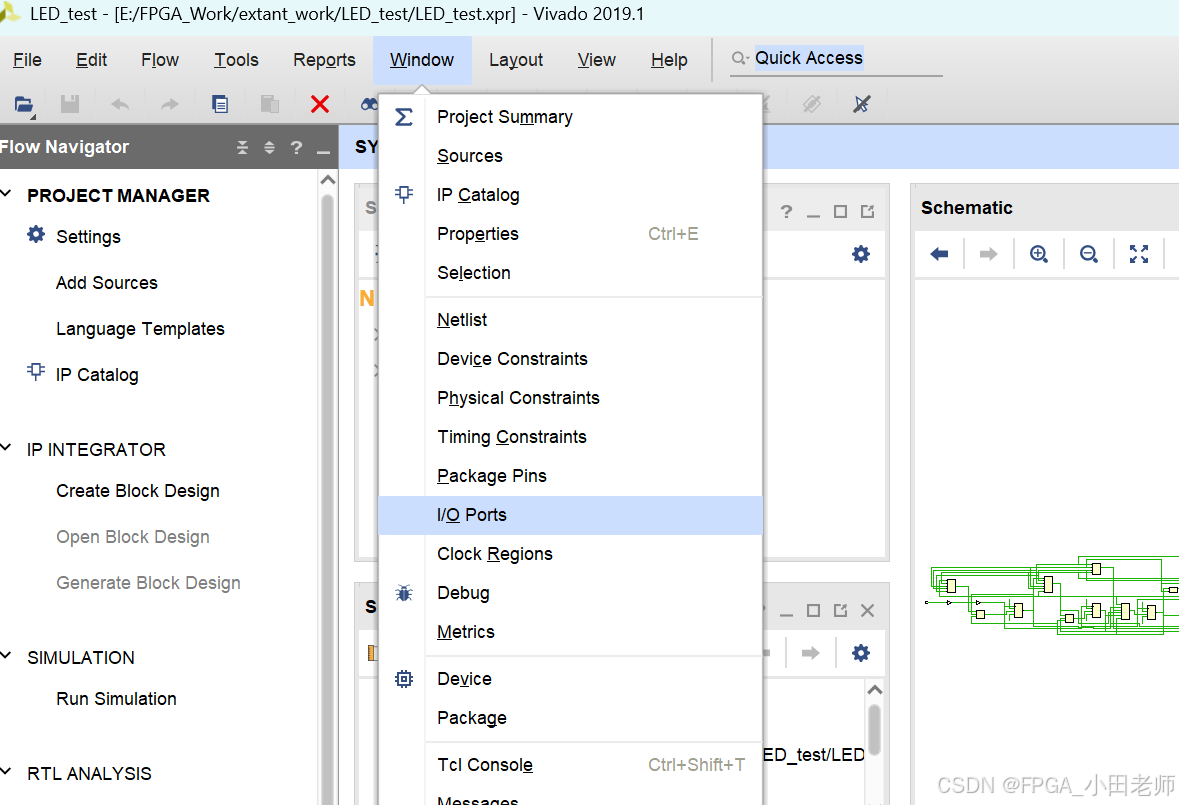

6 添加引脚约束文件

方法1：手动添加xdc文件

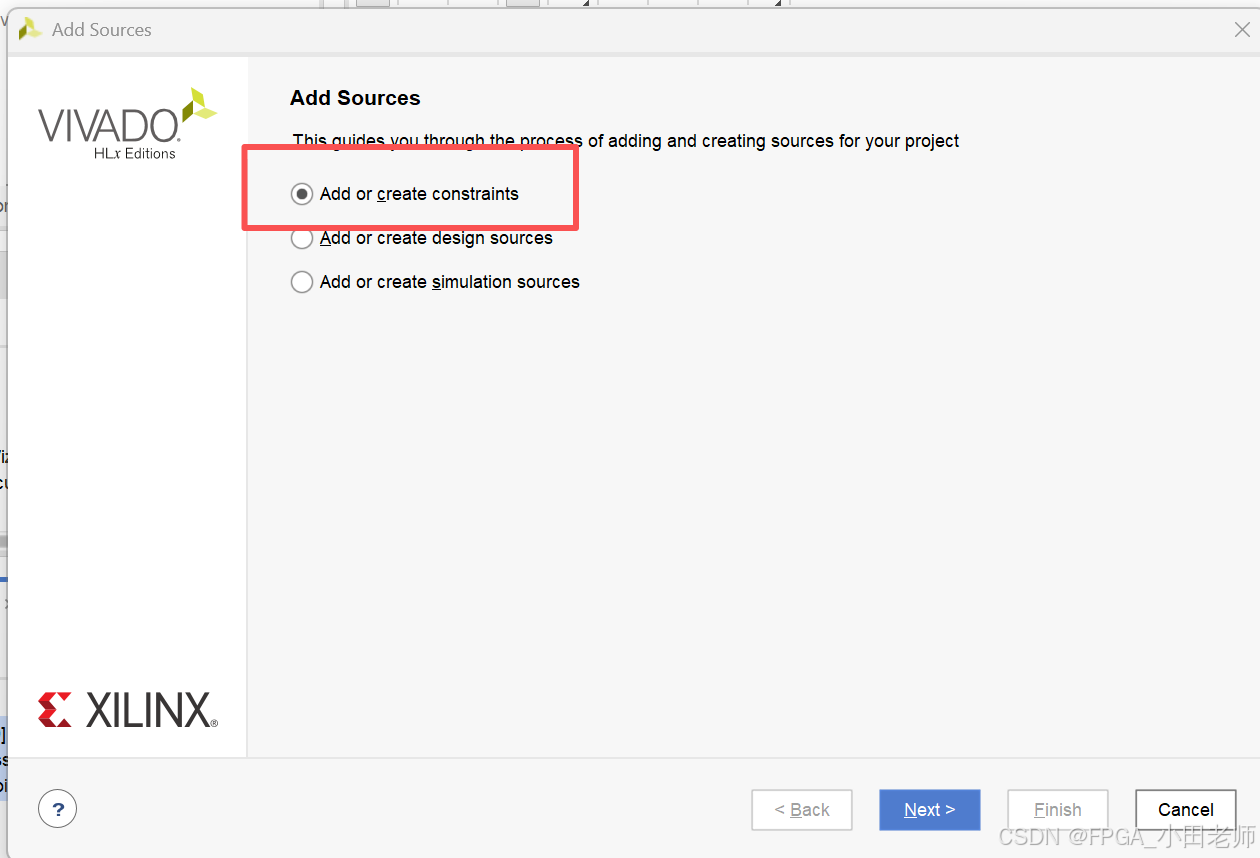

**第一步：**单击Add Sources-->选择Add or Create Constrains-->Next

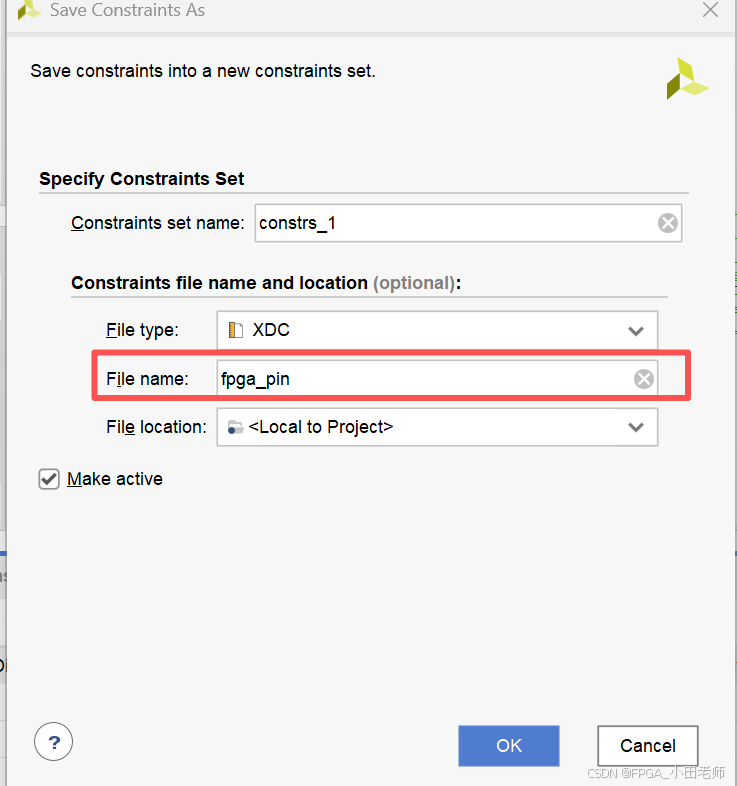

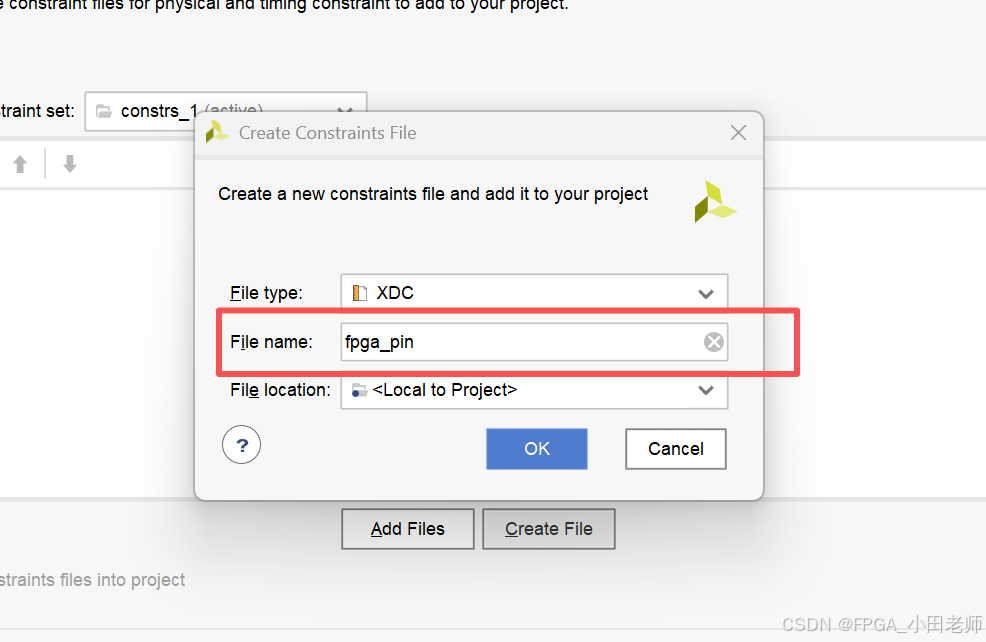

**第二步：**点击Create File创建一个新的xdc文件，命名为fpga_pin点击OK-->Finish

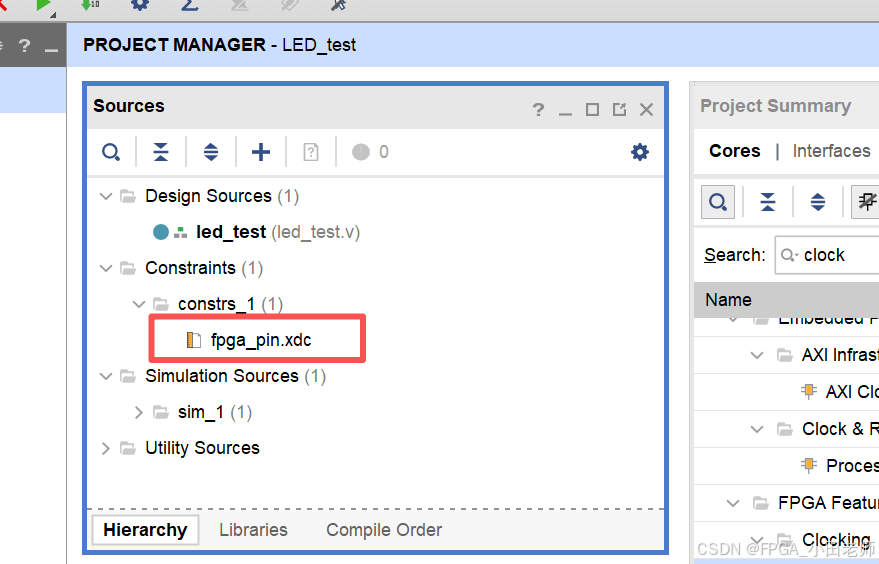

在Constrains--Constrs_1底下就会有fpga_pin.xdc文件

**第三步：**双击fpga_pin.xdc文件，按如下编写约束

将sys_clk约束为一个100MHz的输入时钟，对外引脚为AA3，电压为1.5V，这些均来自于原理图

底下是led灯的对外引脚约束。

最后的SPI X4这一部分是为了最后生成的bit可以以spi x4的形式写进板子，如果不约束，默认就是x1的，写入速度会稍微慢一些，但不影响使用。

复制代码

## ----------- clock -----------------------
create_clock -period 10.000 -name sys_clk [get_ports sys_clk]
set_property PACKAGE_PIN AA3 [get_ports sys_clk]
set_property IOSTANDARD LVCMOS15 [get_ports sys_clk]
## ------------ led pin -----------------------------
set_property PACKAGE_PIN G14 [get_ports {LED_o[0]}]
set_property PACKAGE_PIN H14 [get_ports {LED_o[1]}]
set_property PACKAGE_PIN J10 [get_ports {LED_o[2]}]
set_property PACKAGE_PIN J11 [get_ports {LED_o[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED_o[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED_o[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED_o[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED_o[3]}]

## ========================== SPI X4 =================================
set_property CFGBVS VCCO [current_design]
set_property CONFIG_VOLTAGE 3.3 [current_design]
set_property BITSTREAM.GENERAL.COMPRESS true [current_design]
set_property BITSTREAM.CONFIG.CONFIGRATE 50 [current_design]
set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]
set_property BITSTREAM.CONFIG.SPI_FALL_EDGE Yes [current_design]
