Android稳定性基础:系统架构与关键机制

冬奇Lab2025-12-27 8:50

Android稳定性基础:系统架构与关键机制

系统稳定性是用户体验的基石,也是品牌口碑的生命线。

引言:为什么系统稳定性如此重要?

还记得某知名手机品牌因为系统频繁死机被用户集体投诉的新闻吗?一次系统崩溃可能只需要几秒钟,但对品牌形象的伤害却需要几年来修复。

作为一名Android Framework工程师,你可能经常会遇到这样的场景:

  • 测试同学气冲冲地跑过来:"手机又卡死了!"
  • 用户反馈:"App动不动就闪退,太烂了!"
  • 老板在群里@所有人:"线上出现大面积ANR,紧急处理!"

这些问题的背后,都指向同一个主题------系统稳定性。

系统稳定性就像是房子的地基。地基不稳,再漂亮的装修也是空中楼阁。Android系统运行着数十个系统进程、上百个系统服务,它们就像一个精密的交响乐团,任何一个成员出了问题,整场演出都会受到影响。

本文是《Android系统稳定性与性能优化》系列的开篇之作。我们将从Android系统架构出发,带你建立起系统稳定性分析的基础认知框架。读完本文,你将能够:

  1. 理解Android系统分层架构与稳定性的关系
  2. 掌握系统稳定性的核心机制和关键组件
  3. 了解稳定性问题的分类和表现形式
  4. 建立系统稳定性分析的基础思维框架

准备好了吗?让我们开始这段探索之旅!

一、Android系统架构回顾

要理解系统稳定性,首先要对Android的系统架构有清晰的认识。如果把Android系统比作一栋大楼,那么它是这样分层建造的:

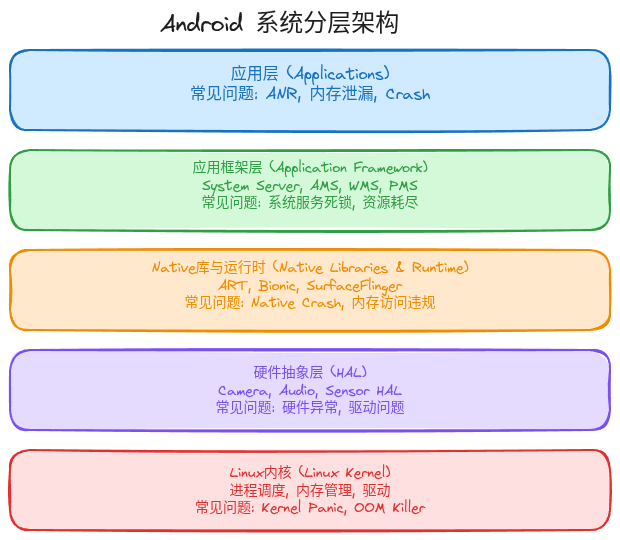

1.1 分层架构概览

这种分层设计就像是一个金字塔,越往下层越稳定,但出问题的影响也越大。

打个比方:如果你家的灯泡坏了(应用层),换一个就好;如果电路板烧了(Framework层),可能整个房间都没电;如果变压器炸了(Kernel层),整栋楼都要遭殃!

1.2 各层对稳定性的影响

让我们逐层分析,看看每一层可能出现什么稳定性问题:

应用层 (Applications)

这是用户直接接触的层面,稳定性问题主要表现为:

  • Java Crash: 未捕获的异常导致应用闪退
  • ANR: 主线程阻塞导致应用无响应
  • 内存泄漏: 持续占用内存最终导致OOM

影响范围 : 单个应用
严重程度: 一般(用户可以重新打开应用)

Framework层 (Application Framework)

这是Android的"大脑",提供了所有应用运行所需的服务:

  • System Server Crash: 核心系统服务崩溃,导致系统重启
  • 服务死锁: 多个服务相互等待,系统卡死
  • Binder资源耗尽: 进程间通信阻塞

影响范围 : 整个系统
严重程度: 严重(可能导致系统重启)

Native层 (Native Libraries & ART)

这一层用C/C++编写,执行效率高但也更容易出问题:

  • Native Crash: SIGSEGV、SIGABRT等信号导致进程终止
  • 内存访问违规: 野指针、数组越界
  • 资源泄漏: 文件描述符、内存泄漏

影响范围 : 单个进程到整个系统
严重程度: 重要到严重

HAL层 (Hardware Abstraction Layer)

硬件抽象层连接软件和硬件:

  • HAL服务崩溃: 硬件功能不可用
  • 硬件超时: 与硬件通信超时

影响范围 : 特定硬件功能
严重程度: 重要

Kernel层 (Linux Kernel)

这是系统的根基:

  • Kernel Panic: 内核崩溃,系统直接重启
  • 驱动崩溃: 特定硬件功能异常
  • 死锁: 系统完全卡死

影响范围 : 整个设备
严重程度: 致命

1.3 关键进程与服务

在Android系统中,有几个进程是"命根子",它们挂了,整个系统就得重启:

Zygote进程

Zygote是Android的"孵化器",所有应用进程都是从它fork出来的。可以把它想象成一个"应用工厂":

复制代码
Zygote
  ├── fork() → App1进程
  ├── fork() → App2进程
  ├── fork() → App3进程
  └── fork() → System Server进程

如果Zygote挂了,就像工厂倒闭了,新的应用进程无法创建,系统只能重启。

System Server进程

System Server是Android的"大管家",运行着几乎所有核心系统服务:

服务名称 职责 挂了会怎样
ActivityManagerService 管理四大组件生命周期 无法启动/切换应用
WindowManagerService 管理窗口显示 屏幕一片空白
PackageManagerService 管理应用安装/查询 无法安装/查找应用
PowerManagerService 管理电源状态 无法休眠/唤醒
InputManagerService 管理输入事件 触摸/按键失效

System Server一旦崩溃,整个系统就会重启(你会看到开机动画重新播放)。

SurfaceFlinger进程

SurfaceFlinger是Android的"画师",负责将所有应用的界面合成后显示到屏幕上:

复制代码
App1 Surface ─┐
App2 Surface ──┼──→ SurfaceFlinger ──→ Display
StatusBar    ─┘

如果SurfaceFlinger挂了,屏幕要么黑屏,要么画面定格。

二、稳定性核心机制

Android系统设计了多种机制来保障稳定性,就像人体的免疫系统一样。让我们逐一了解这些"护城河"。

2.1 进程管理机制

Android是一个多任务操作系统,但手机的内存是有限的。如何在有限的资源下保证系统流畅运行?答案是进程优先级管理 和Low Memory Killer (LMK)。

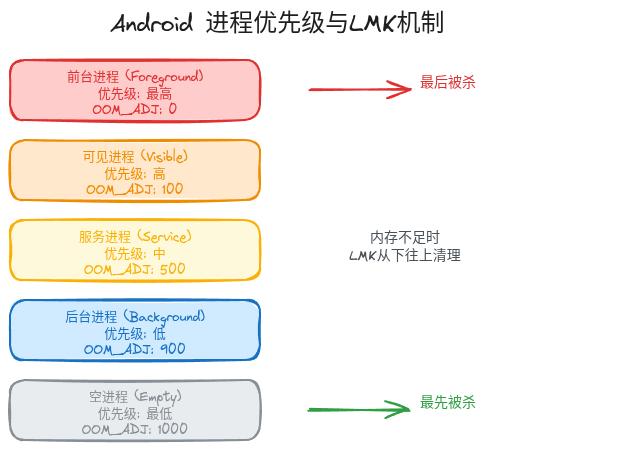

进程优先级

Android根据进程的重要性将其分为5个等级:

优先级 名称 oom_adj 说明 例子
最高 Foreground 0 用户正在交互的进程 前台App
高 Visible 100 可见但不在前台 后台有悬浮窗的App
中 Service 200 运行后台服务的进程 音乐播放器
低 Cached 900 缓存的后台进程 最近使用的App
最低 Empty 999 空进程,随时可杀 已退出的App

可以用以下代码查看进程优先级:

java 复制代码
// 查看进程优先级
ActivityManager am = getSystemService(ActivityManager.class);
List<ActivityManager.RunningAppProcessInfo> processes = am.getRunningAppProcesses();
for (ActivityManager.RunningAppProcessInfo info : processes) {
    Log.d(TAG, "Process: " + info.processName +
          ", Importance: " + info.importance +
          ", ImportanceReasonCode: " + info.importanceReasonCode);
}
Low Memory Killer (LMK)

当系统内存不足时,LMK就会出马"杀进程"。它的工作原理很简单:优先杀低优先级的进程,释放内存给高优先级进程使用。

复制代码
内存充足时:  [前台App] [可见App] [服务] [缓存1] [缓存2] [空进程]
                ↓ 内存紧张
内存紧张时:  [前台App] [可见App] [服务] [缓存1]  ← 空进程和缓存2被杀
                ↓ 内存严重不足
极端情况:    [前台App] [可见App]  ← 连服务进程都被杀了

LMK vs OOM Killer的区别:

特性 LMK OOM Killer
所属层 Android用户空间 Linux内核
触发时机 内存低于阈值时(主动) 内存耗尽时(被动)
杀进程策略 基于oom_adj优先级 基于oom_score
目的 预防性释放内存 紧急释放内存

LMK就像是一个"未雨绸缪"的管家,在内存紧张之前就开始清理;而OOM Killer是"亡羊补牢"的最后手段。

2.2 异常监控机制

Android系统有一套完善的"健康检查"机制,能够及时发现并处理各种异常。

ANR监控

ANR (Application Not Responding) 是用户最常遇到的稳定性问题之一。当应用在规定时间内没有响应,系统就会弹出"应用无响应"对话框。

ANR的触发条件:

类型 超时时间 触发场景
Input事件 5秒 触摸/按键事件未处理
Broadcast 前台10秒/后台60秒 广播接收器未完成
Service 前台20秒/后台200秒 服务启动未完成
ContentProvider 10秒 Provider发布超时

ANR监控的核心逻辑:

java 复制代码
// 简化的ANR检测逻辑 (InputDispatcher.cpp)
void InputDispatcher::handleAnr() {
    // 1. 发送输入事件给应用
    dispatchEventLocked(event);

    // 2. 设置超时定时器 (5秒)
    mAnrTimer.set(5000ms);

    // 3. 等待应用响应
    if (!receivedResponse && timeout) {
        // 4. 触发ANR
        notifyAnr(connection, reason);
    }
}
Crash监控

应用崩溃分为Java Crash和Native Crash两种:

Java Crash处理流程:

java 复制代码
// 设置全局异常处理器
Thread.setDefaultUncaughtExceptionHandler(new Thread.UncaughtExceptionHandler() {
    @Override
    public void uncaughtException(Thread t, Throwable e) {
        // 1. 收集崩溃信息
        String stackTrace = Log.getStackTraceString(e);

        // 2. 写入日志
        Log.e(TAG, "Uncaught exception in thread " + t.getName(), e);

        // 3. 上报到服务器 (可选)
        CrashReporter.report(e);

        // 4. 终止进程
        Process.killProcess(Process.myPid());
    }
});

Native Crash处理流程:

Native层的崩溃通过Linux信号机制处理:

复制代码
程序触发SIGSEGV (段错误)
        ↓
内核发送信号给进程
        ↓
debuggerd捕获信号
        ↓
收集崩溃信息(寄存器、堆栈、maps)
        ↓
生成tombstone文件
        ↓
通知AMS进程终止
Watchdog机制

Watchdog是System Server的"看门狗",专门监控核心线程是否正常运行。

java 复制代码
// Watchdog监控的核心线程
mMonitorChecker = new HandlerChecker(FgThread.getHandler(), "foreground thread");
mMonitorChecker.addMonitor(mAms); // ActivityManagerService
mMonitorChecker.addMonitor(mWms); // WindowManagerService
mMonitorChecker.addMonitor(mPms); // PowerManagerService
// ...

Watchdog的工作原理:

  1. 每隔30秒向被监控线程的Handler发送消息

  2. 如果60秒内没有收到响应,判定为半死锁状态

  3. 如果超过60秒(默认值)仍无响应,触发Watchdog重启

  4. 生成traces.txt文件,记录所有线程堆栈

    正常情况:
    Watchdog ──发送消息──→ 核心线程 ──30秒内响应──→ Watchdog: "一切正常"

    异常情况:
    Watchdog ──发送消息──→ 核心线程(卡住了) ──60秒无响应──→ Watchdog: "重启System Server!"

2.3 资源管理机制

资源泄漏是稳定性问题的常见根因。Android对几类关键资源有专门的管理机制。

内存管理

Android的内存分为几个区域:

内存类型 说明 典型问题
Java Heap Dalvik/ART管理的堆内存 内存泄漏导致OOM
Native Heap C/C++分配的内存 忘记free导致泄漏
Graphics GPU使用的图形内存 大图片导致OOM
Code 加载的dex/so占用 加载过多库
文件描述符(FD)管理

每个进程可打开的文件描述符数量是有限的(通常是1024个)。FD泄漏会导致:

  • 无法打开新文件
  • 无法创建新Socket
  • 无法建立Binder连接
bash 复制代码
# 查看进程的FD使用情况
adb shell ls -la /proc/<pid>/fd | wc -l

# 查看FD限制
adb shell cat /proc/<pid>/limits | grep "open files"
Binder资源管理

Binder是Android最重要的IPC机制,但它的资源也是有限的:

  • Binder线程池: 默认最多16个线程
  • Binder缓冲区: 每个进程最大1MB(普通应用)
  • Binder代理对象: 数量有上限

当Binder资源耗尽时,进程间通信就会失败,表现为ANR或功能异常。

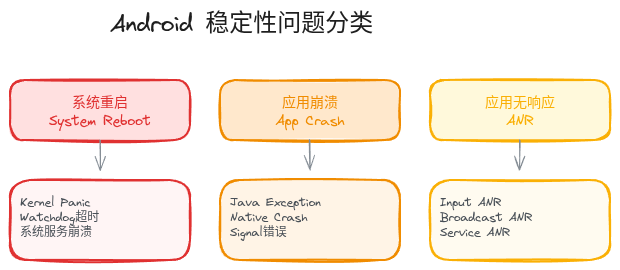

三、稳定性问题分类

了解了稳定性机制后,让我们来系统地分类各种稳定性问题。

3.1 按严重程度分类

复制代码
严重程度金字塔:

        /\
       /致\        Kernel Panic、System Server Crash
      /命级\       → 系统重启,用户数据可能丢失
     /──────\
    / 严重级 \     Native Crash、Watchdog重启
   /──────────\    → 功能不可用,需要重启应用/系统
  /  重要级    \   ANR、系统服务无响应
 /──────────────\  → 用户体验严重下降
/    一般级      \ 应用Crash、性能卡顿
/────────────────\ → 影响单个应用,用户可恢复

3.2 按表现形式分类

无响应类
问题 表现 常见原因
ANR 弹出"应用无响应"对话框 主线程阻塞、死锁
System无响应 系统卡死,按键无反应 System Server死锁
黑屏 屏幕无显示 SurfaceFlinger问题
崩溃类
问题 表现 常见原因
Java Crash 应用闪退 空指针、数组越界
Native Crash 应用闪退,有tombstone 内存访问违规
Kernel Crash 系统直接重启 驱动bug、硬件问题
异常重启类
问题 表现 常见原因
Watchdog重启 看到开机动画 系统服务死锁
Kernel Panic 突然重启 内核异常
硬件Watchdog 突然重启 系统完全卡死

3.3 常见根因分析

经过大量问题分析,我总结了稳定性问题的常见根因:

  1. 死锁问题 (约25%)

    • 多线程竞争同一资源
    • Binder调用形成环路
    • 主线程等待子线程

  2. 资源耗尽 (约20%)

    • 内存泄漏导致OOM
    • FD泄漏
    • Binder资源耗尽

  3. 内存访问违规 (约15%)

    • 空指针引用
    • 野指针
    • 数组越界

  4. 并发竞态 (约15%)

    • 多线程读写冲突
    • 时序问题

  5. 第三方SDK问题 (约10%)

    • SDK兼容性问题
    • SDK内部bug

  6. 其他 (约15%)

    • 配置错误
    • 硬件兼容性
    • 系统bug

四、稳定性分析思维框架

当遇到稳定性问题时,如何高效地定位根因?这里分享一套实用的分析框架。

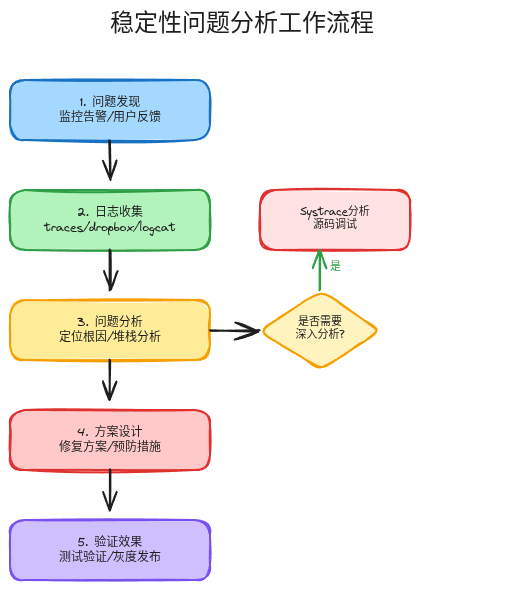

4.1 分析流程

4.2 5W1H分析法

面对稳定性问题,我习惯用5W1H法来理清思路:

问题 说明 如何获取
What 发生了什么? 现象描述、错误类型
When 什么时候发生? 时间戳、发生频率
Where 在哪里发生? 模块、文件、代码行
Who 谁出了问题? 进程、线程、组件
Why 为什么发生? 根本原因分析
How 如何复现?如何解决? 复现步骤、修复方案

4.3 工具箱概览

工欲善其事,必先利其器。以下是分析稳定性问题的常用工具:

日志工具
工具 用途 命令示例
logcat 查看实时日志 adb logcat -v threadtime
DropBox 查看系统保存的异常 adb shell dumpsys dropbox
bugreport 导出完整系统日志 adb bugreport
分析工具
工具 用途 适用场景
Systrace 系统级性能分析 ANR、卡顿问题
Perfetto 新一代trace工具 复杂性能问题
addr2line Native符号化 Native Crash
MAT 内存分析 内存泄漏
示例:分析一个ANR
bash 复制代码
# 1. 获取ANR traces
adb pull /data/anr/traces.txt

# 2. 查看ANR原因
adb shell dumpsys activity anr

# 3. 分析traces.txt中的堆栈
# 重点关注main线程的状态:
# - 如果是BLOCKED,找它在等什么锁
# - 如果是WAITING,找它在等什么信号
# - 如果在执行某个方法,分析该方法为什么慢

# 4. 使用Systrace进一步分析
python systrace.py -o trace.html sched freq idle am wm gfx view

五、实战案例:一个真实的ANR分析

让我们通过一个真实案例,演示如何运用上面的知识进行分析。

问题现象

用户反馈:在设置中切换WiFi时,经常出现"系统界面无响应"的弹窗。

分析过程

Step 1: 收集日志

bash 复制代码
adb bugreport
adb pull /data/anr/traces.txt

Step 2: 确定问题类型

从DropBox中找到ANR记录:

复制代码
Subject: Broadcast of Intent { act=android.net.wifi.WIFI_STATE_CHANGED }
ANR in com.android.systemui
PID: 1234
Reason: Broadcast of Intent { act=android.net.wifi.WIFI_STATE_CHANGED }
        waited 10003ms for android.intent.action.BATTERY_CHANGED

这是一个Broadcast Timeout ANR。

Step 3: 分析堆栈

从traces.txt中找到SystemUI的主线程:

复制代码
"main" prio=5 tid=1 Blocked
  | group="main" sCount=1 dsCount=0 flags=1 obj=0x74e04dd8 self=0x7a4e014c00
  | sysTid=1234 nice=-2 cgrp=default sched=0/0 handle=0x7b5a9f49a8
  | state=S schedstat=( 123456789 987654321 12345 ) utm=100 stm=50 core=2 HZ=100
  at com.android.systemui.BatteryController.update(BatteryController.java:150)
  - waiting to lock <0x0a1b2c3d> (a java.lang.Object) held by thread 15
  at com.android.systemui.BatteryController.onReceive(BatteryController.java:100)
  ...

主线程在等一个锁,这个锁被线程15持有。

Step 4: 找到持锁线程

复制代码
"BatteryStats" prio=5 tid=15 Native
  | group="main" sCount=1 dsCount=0 flags=1 obj=0x13579bdf self=0x7a4e028800
  at android.os.BinderProxy.transactNative(Native Method)
  at android.os.BinderProxy.transact(Binder.java:1129)
  at com.android.internal.os.IBatteryStats$Stub$Proxy.noteWifiOn(IBatteryStats.java:2046)
  ...

线程15正在进行Binder调用,等待BatteryStatsService响应。

Step 5: 根因分析

经过进一步分析发现,BatteryStatsService正在进行一个耗时的统计操作,导致Binder调用超时。最终形成了这样的等待链:

复制代码
主线程等待锁 → 线程15持有锁但在等Binder → BatteryStatsService繁忙

Step 6: 解决方案

  1. 将BatteryController的更新操作移到子线程
  2. 优化BatteryStatsService的统计逻辑

六、后续文章预告

本文作为系列开篇,建立了系统稳定性的基础认知框架。在后续文章中,我们将深入每个专题:

文章 主题 你将学到
第2篇 ANR机制深度解析 ANR的触发、检测、上报全流程
第3篇 ANR问题排查实战 traces.txt分析技巧、常见ANR案例
第4篇 Native Crash分析 tombstone解读、addr2line使用
第5篇 Watchdog机制 系统看门狗的工作原理

敬请期待!

总结

本文从Android系统架构出发,介绍了系统稳定性的核心概念:

  1. 分层架构: 理解Android五层架构及各层的稳定性影响
  2. 关键进程: Zygote、System Server、SurfaceFlinger是系统的"生命线"
  3. 核心机制: 进程优先级、LMK、ANR检测、Watchdog构成了稳定性保障体系
  4. 问题分类: 按严重程度和表现形式对稳定性问题进行分类
  5. 分析框架: 5W1H分析法和工具箱帮助高效定位问题

系统稳定性不是一朝一夕能掌握的,需要在实践中不断积累。希望本文能帮你建立起正确的认知框架,在面对稳定性问题时不再迷茫。

参考资料

  1. Android官方文档 - 系统架构
  2. AOSP源码 - ActivityManagerService
  3. 深入理解Android内核设计思想
  4. Android系统源代码情景分析

作者简介: 多年Android系统开发经验,专注于系统稳定性与性能优化领域。欢迎关注本系列,一起深入Android系统的精彩世界!

找到我 : 个人主页
返回专栏目录 : Android稳定性&性能深入理解专栏介绍
