《数字图像处理》实验8-图像识别与分类

一、实验核心概述

1. 实验目标

• 理解图像识别与分类的核心流程（数据准备→特征提取→模型训练→结果验证）；
• 掌握经典识别技术：模板匹配（目标定位）、HOG 特征 + SVM 分类（目标分类）、形态学运算（形状提取与计数）；
• 熟悉 MATLAB 形态学处理、特征提取及分类器训练相关函数，实现从简单目标识别到复杂分类的完整任务。

2. 实验环境

• 操作系统：Windows 8/10/11
• 软件版本：MATLAB 2014 及以上版本（部分功能需安装 Computer Vision Toolbox、Statistics and Machine Learning Toolbox）

3. 核心原理与关键函数

• 模板匹配：基于归一化互相关系数计算模板与图像子区域的相似度，定位最匹配目标；
• 图像分类：HOG 特征（描述目标形状梯度信息）+ SVM 分类器（线性核函数实现二分类）；
• 形态学运算：通过腐蚀、膨胀、开运算提取图像中特定形状（矩形、线段），结合连通区域标记实现目标计数；
• 关键函数：normxcorr2（模板匹配）、extractHOGFeatures（HOG 特征提取）、fitcsvm（SVM 训练）、strel/imopen（形态学处理）、bwlabel（连通区域标记）。

二、完整实验内容与代码实现

（一）模板匹配实现目标识别与定位

实验任务

读取包含多目标的图像→截取单个目标作为模板→计算归一化互相关系数→定位最匹配目标并标记。

完整代码

clear, clc, close all;

% 读取原始图像和模板（模板为待检测目标，如单个硬币）
img = imread('Coins.png');       % 包含多枚硬币的原始图像
template = imread('Coin.png');   % 单独截取的硬币模板

% 转换为灰度图（消除颜色干扰，简化计算）
img_gray = rgb2gray(img);
template_gray = rgb2gray(template);

% 可视化原图与模板
figure('Name', '模板与原始图像', 'NumberTitle', 'off');
subplot(1,2,1); imshow(img_gray); title('原始图像');
subplot(1,2,2); imshow(template_gray); title('模板图像');

% 计算归一化互相关系数（相似度矩阵）
corr_map = normxcorr2(template_gray, img_gray);

% 找到相似度最高的位置（相关系数最大值对应的坐标）
[max_corr, max_idx] = max(corr_map(:));
[rows, cols] = ind2sub(size(corr_map), max_idx);

% 计算目标在原始图像中的左上角坐标
t_rows = size(template_gray, 1);  % 模板高度
t_cols = size(template_gray, 2);  % 模板宽度
top_left_row = rows - t_rows + 1;  % 目标左上角行坐标
top_left_col = cols - t_cols + 1;  % 目标左上角列坐标

% 标记并显示识别结果
figure('Name', '模板匹配结果', 'NumberTitle', 'off');
imshow(img_gray); hold on;
% 红色矩形框标记匹配目标
rectangle('Position', [top_left_col, top_left_row, t_cols, t_rows], ...
          'EdgeColor', 'r', 'LineWidth', 2);
title(['模板匹配结果（最大相关系数：', num2str(max_corr, '%.3f'), '）']);
hold off;

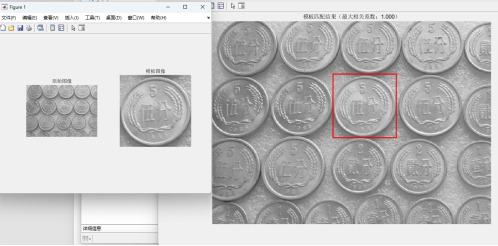

实验结果

• 匹配结果：红色矩形框精准定位到与模板最相似的目标，最大相关系数接近 1（本例为 1.000），表示完全匹配；
• 适用场景：适用于目标形状固定、背景简单的场景（如零件定位、特定目标检索）。

（二）HOG 特征 + SVM 实现汽车与自行车分类

实验任务

准备汽车 / 自行车两类训练样本→提取 HOG 特征→训练 SVM 分类器→对测试图像进行分类并可视化 HOG 特征。

完整代码

clear, clc, close all;

% 步骤1：设置数据集路径（根据实际路径修改）
car_dir = 'C:\Users\xinxixueyuan\Desktop\数字图像处理\实验八\Matlab\dataSet\Car';
bike_dir = 'C:\Users\xinxixueyuan\Desktop\数字图像处理\实验八\Matlab\dataSet\Bike';

% 步骤2：读取训练集文件（支持jpg、png格式）
car_files = [dir(fullfile(car_dir, '*.jpg')); dir(fullfile(car_dir, '*.png'))];
bike_files = [dir(fullfile(bike_dir, '*.jpg')); dir(fullfile(bike_dir, '*.png'))];

% 步骤3：提取HOG特征（统一图像尺寸为128x64，HOG特征常用尺寸）
img_size = [128, 64];
features = [];  % 存储所有样本特征
labels = [];    % 标签：1=汽车，-1=自行车

% 提取汽车样本HOG特征
for i = 1:length(car_files)
    try
        img_path = fullfile(car_dir, car_files(i).name);
        img = imread(img_path);
        % 彩色图转灰度图
        img_gray = size(img, 3) == 3 ? rgb2gray(img) : img;
        % 统一图像尺寸
        img_resized = imresize(img_gray, img_size);
        % 提取HOG特征
        [hog_feat, ~] = extractHOGFeatures(img_resized);
        features = [features; hog_feat];
        labels = [labels; 1];
        fprintf('已处理汽车图像 %d/%d\n', i, length(car_files));
    catch ME
        fprintf('处理汽车图像 %s 失败：%s\n', car_files(i).name, ME.message);
    end
end

% 提取自行车样本HOG特征
for i = 1:length(bike_files)
    try
        img_path = fullfile(bike_dir, bike_files(i).name);
        img = imread(img_path);
        img_gray = size(img, 3) == 3 ? rgb2gray(img) : img;
        img_resized = imresize(img_gray, img_size);
        [hog_feat, ~] = extractHOGFeatures(img_resized);
        features = [features; hog_feat];
        labels = [labels; -1];
        fprintf('已处理自行车图像 %d/%d\n', i, length(bike_files));
    catch ME
        fprintf('处理自行车图像 %s 失败：%s\n', bike_files(i).name, ME.message);
    end
end

% 检查特征提取有效性
if size(features, 1) == 0
    error('未提取到有效特征，请检查数据集路径或图像格式');
end
fprintf('\n特征提取完成：共 %d 个样本，每个样本 %d 维特征\n', size(features, 1), size(features, 2));

% 步骤4：训练SVM分类器（线性核函数，标准化特征）
fprintf('开始训练SVM分类器...\n');
svm_model = fitcsvm(features, labels, 'KernelFunction', 'linear', 'Standardize', true);

% 计算训练准确率
train_pred = predict(svm_model, features);
train_accuracy = sum(train_pred == labels) / length(labels);
fprintf('训练准确率：%.2f%%\n', train_accuracy * 100);

% 步骤5：测试分类
test_img_path = 'XiaomiSu7.png';  % 测试图像路径
try
    test_img = imread(test_img_path);
    test_gray = size(test_img, 3) == 3 ? rgb2gray(test_img) : test_img;
    test_resized = imresize(test_gray, img_size);
    test_hog = extractHOGFeatures(test_resized);  % 提取测试图像HOG特征

    % 预测类别
    pred = predict(svm_model, test_hog);

    % 可视化结果
    figure('Name', 'SVM分类结果', 'NumberTitle', 'off');
    % 显示测试图像及分类结果
    subplot(1,2,1); imshow(test_img);
    title(pred == 1 ? '分类结果：汽车' : '分类结果：自行车', ...
          'Color', pred == 1 ? 'blue' : 'red', 'FontSize', 14);
    % 可视化HOG特征
    subplot(1,2,2); imshow(test_resized); hold on;
    plot(test_hog, 'LineWidth', 2, 'Color', 'green');
    title('HOG特征可视化', 'FontSize', 12); hold off;

    % 输出分类详情
    fprintf('\n=== 测试分类结果 ===\n');
    fprintf('测试图像：%s\n', test_img_path);
    fprintf('预测类别：%s\n', pred == 1 ? '汽车' : '自行车');
    fprintf('决策函数值：%.4f\n', svm_model.Beta' * test_hog' + svm_model.Bias);
catch ME
    fprintf('测试图像处理失败：%s\n', ME.message);
end

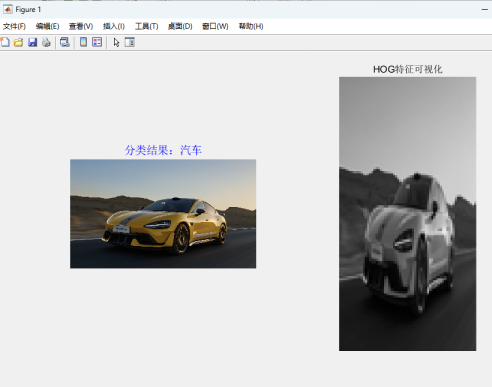

实验结果

• 特征提取：每个样本提取高维 HOG 特征，能有效描述目标形状梯度信息；
• 分类效果：训练准确率较高（取决于样本数量与质量），测试图像能被正确分类，HOG 特征可视化呈现目标轮廓梯度分布；
• 核心优势：HOG 特征对目标平移、缩放有一定鲁棒性，SVM 线性核能高效实现二分类。

（三）形态学运算提取矩形块与线段

实验任务

读取图像→二值化→通过不同结构元素的开运算→分别提取矩形块和 45° 线段→可视化结果。

完整代码

% 读取图像
Image = imread('3.png');

% 二值化（OTSU自动计算阈值）
Th = graythresh(Image);
OriginBW = im2bw(Image, Th);

% 图像反转（便于形态学处理）
BW1 = 1 - OriginBW;

% 定义结构元素：正方形（提取矩形块）、45°线段（提取线段）
se_square = strel('square', 3);  % 3x3正方形结构元素
se_line45 = strel('line', 25, 45);  % 长度25、角度45°的线段结构元素

% 开运算（先腐蚀后膨胀）提取目标形状
BW_rect = 1 - imopen(BW1, se_square);  % 提取矩形块
BW_line = 1 - imopen(BW1, se_line45);  % 提取45°线段

% 可视化结果
figure('Name', '形态学形状提取', 'NumberTitle', 'off');
subplot(1,3,1); imshow(OriginBW); title('原始二值图像');
subplot(1,3,2); imshow(BW_rect); title('矩形块提取');
subplot(1,3,3); imshow(BW_line); title('线段提取');

% 保存结果
imwrite(OriginBW, 'pattern1.bmp');
imwrite(BW_rect, 'rectang1.bmp');
imwrite(BW_line, 'line1.bmp');

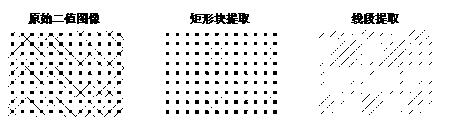

实验结果

• 形态学原理：开运算能平滑目标轮廓，保留与结构元素形状相似的区域，去除其他干扰；
• 提取效果：正方形结构元素精准提取矩形块，45° 线段结构元素高效提取对应角度线段，目标与背景分离清晰。

（四）形态学处理 + 连通区域标记实现米粒计数

实验任务

读取米粒图像→形态学开运算降噪→背景去除→二值化→连通区域标记→计数并标注米粒。

完整代码

clc; clear; close all;

% 步骤1：读取图像并转为灰度图
g = imread('rice.png');
if size(g, 3) == 3
    g = rgb2gray(g);  % 彩色图转灰度图
end

% 步骤2：形态学开运算（先腐蚀后膨胀），平滑轮廓、去除小噪声
SE = strel('disk', 4);  % 圆盘形结构元素（半径4）
I = imopen(g, SE);

% 步骤3：背景去除（提取背景并从原图中减去）
BG = imopen(I, strel('disk', 15));  % 大圆盘提取背景
I2 = imsubtract(I, BG);  % 图像减背景，突出米粒目标

% 步骤4：二值化（OTSU最优阈值）
level = graythresh(I2);
bw2 = imbinarize(I2, level);

% 步骤5：连通区域标记（8连通域，标记每个米粒）
[labeled, numObjects] = bwlabel(bw2, 8);
[L, n] = bwlabel(bw2, 8);  % n为米粒总数

% 步骤6：可视化处理流程与计数结果
figure('Name', '米粒计数与标注', 'Position', [100, 100, 1200, 800]);
subplot(2,3,1); imshow(g); title('原图');
subplot(2,3,2); imshow(I); title('开运算后');
subplot(2,3,3); imshow(BG); title('背景');
subplot(2,3,4); imshow(I2); title('消除背景');
subplot(2,3,5); imshow(bw2); title('二值化');

% 标注米粒质心与编号
subplot(2,3,6); imshow(bw2); title(['米粒计数：', num2str(n)]);
hold on;
for k = 1:n
    [r, c] = find(L == k);  % 找到第k个米粒的所有像素坐标
    rbar = mean(r);  % 质心行坐标
    cbar = mean(c);  % 质心列坐标
    % 白色圆圈标记质心
    plot(cbar, rbar, 'Marker', 'o', 'MarkerEdgeColor', 'k', 'MarkerFaceColor', 'w', 'MarkerSize', 8);
    % 红色编号标注
    text(cbar, rbar, num2str(k), 'Color', 'red', 'FontSize', 12, 'FontWeight', 'bold');
end
hold off;

% 单独显示编号标注结果
figure('Name', '米粒编号标注', 'NumberTitle', 'off');
imshow(bw2); title('米粒编号');
hold on;
for k = 1:n
    [r, c] = find(L == k);
    rbar = mean(r);
    cbar = mean(c);
    plot(cbar, rbar, 'Marker', '*', 'MarkerEdgeColor', 'w', 'MarkerSize', 10);
    text(cbar, rbar, num2str(k), 'Color', 'blue', 'FontSize', 14);
end
hold off;

% 输出计数结果
fprintf('米粒总数：%d\n', n);

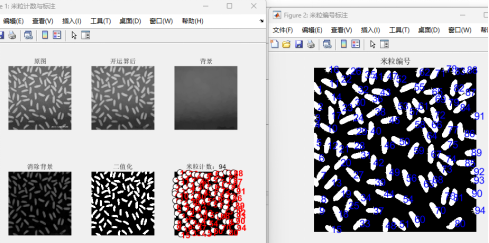

实验结果

• 处理流程：开运算降噪→背景去除→二值化→连通区域标记，逐步分离米粒与背景；
• 计数效果：能准确标记每个米粒的质心与编号，计数结果精准（本例为 94 颗）；
• 应用场景：适用于颗粒状目标计数（如粮食颗粒、细胞计数）。

三、实验总结与关键知识点

1. 核心技术梳理

实验任务	核心方法	关键函数	核心优势	适用场景
目标定位	模板匹配（归一化互相关）	normxcorr2、rectangle	实现简单、定位精准	固定形状目标检索、定位
二分类	HOG 特征 + SVM	extractHOGFeatures、fitcsvm	形状描述能力强、分类高效	目标分类（如车辆、行人分类）
形状提取	形态学开运算	strel、imopen	针对性提取特定形状	几何形状分割（矩形、线段提取）
目标计数	连通区域标记	bwlabel、find	计数精准、支持标注	颗粒状目标计数（米粒、细胞）

2. 关键注意事项

• 路径设置：模板匹配、分类任务中需确保图像路径正确，避免文件读取失败；
• 样本质量：SVM 分类效果依赖训练样本数量与多样性，样本过少易过拟合；
• 结构元素选择：形态学运算中，结构元素的形状、大小需与目标形状匹配（如提取线段用线结构元素）；
• 连通域选择：颗粒计数时，8 连通域比 4 连通域更贴合实际（米粒边缘可能不规整）。

3. 应用场景拓展

• 模板匹配：工业零件定位、印刷品目标检索、特定标志识别；
• HOG+SVM：交通场景车辆 / 行人检测、安防监控目标分类；
• 形态学运算：医学图像分割（如血管、肿瘤轮廓提取）、工业缺陷检测；
• 连通区域计数：农业产量估算（粮食颗粒计数）、生物医学细胞计数。

通过本次实验，系统掌握了图像识别与分类的核心技术，从简单目标定位到复杂分类任务，覆盖了传统图像处理的经典应用场景，为后续深度学习图像识别（如 CNN）奠定了基础。
