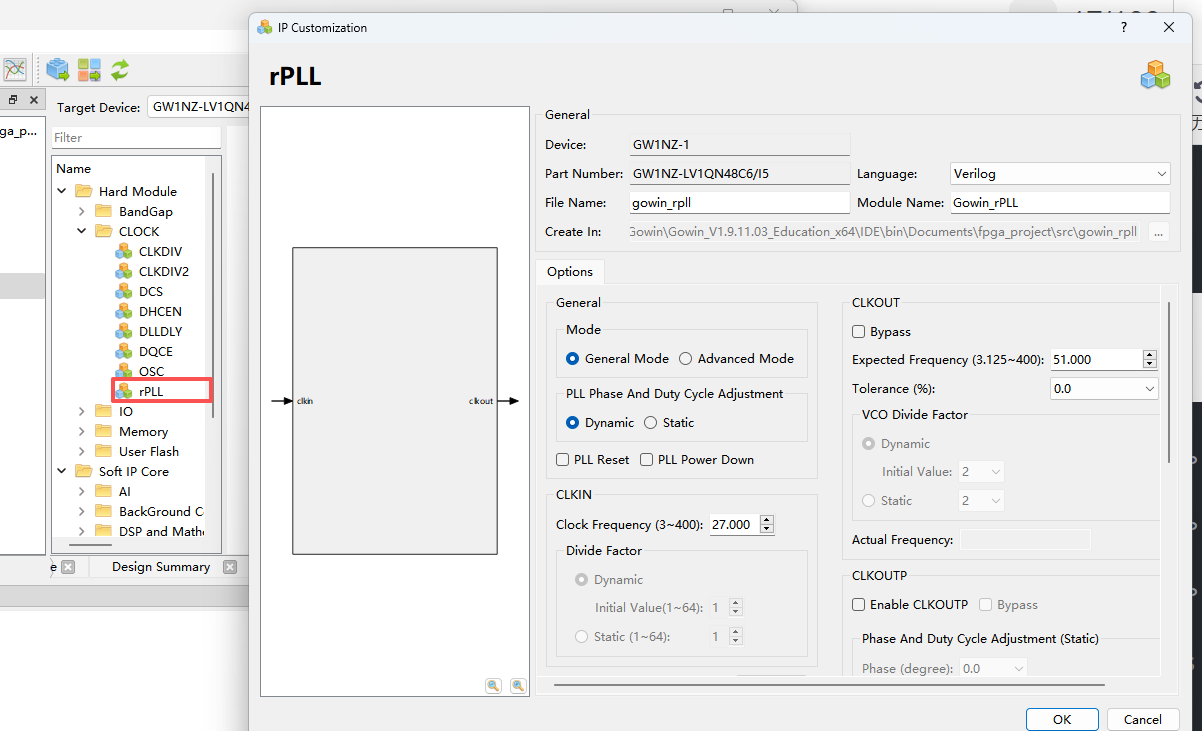

Tang-Nano-1K的rPLL

led.v

verilog 复制代码
module  led
#(
    parameter P_CLK_FREQ_MHZ = 27,  // 时钟频率,单位MHz,默认50MHz
    parameter P_DEBOUNCE_MS  = 20,   // 消抖时间,单位ms,默认20ms
    parameter L_CNT_WIDTH    = 32  // 需要外部计算后传入
)
(
    input   wire    i_clk     ,    //系统时钟50Mhz
    input   wire    i_rst_n   ,    //全局复位
    input   wire    i_key_B      ,   //按键B输入信号
    output wire [2:0] o_led, // 110 R, 101 B, 011 G
    output wire [7:0] o_D
);

assign o_D={i_key_B,i_key_B,i_key_B,i_key_B,i_key_B,i_key_B,i_key_B,i_key_B};

 Gowin_rPLL your_instance_name(
        .clkout(o_led[0]), //output clkout
        .clkin(i_clk ) //input clkin
    );

endmodule

led_prj.cst

Tang-Nano-1K 有几个引脚不能自由使用比如DONE, READY

bash 复制代码
IO_LOC "o_led[2]" 11;
IO_PORT "o_led[2]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_led[1]" 10;
IO_PORT "o_led[1]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_led[0]" 9;
IO_PORT "o_led[0]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "i_rst_n" 13;
IO_PORT "i_rst_n" IO_TYPE=LVCMOS33 PULL_MODE=UP;
IO_LOC "i_clk" 47;
IO_PORT "i_clk" IO_TYPE=LVCMOS33 PULL_MODE=UP;
IO_LOC "i_key_B" 44;
IO_PORT "i_key_B" IO_TYPE=LVCMOS33 PULL_MODE=UP;


IO_LOC "o_D[7]" 40;
IO_PORT "o_D[7]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_D[6]" 41;
IO_PORT "o_D[6]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_D[5]" 38;
IO_PORT "o_D[5]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_D[4]" 39;
IO_PORT "o_D[4]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_D[3]" 42;
IO_PORT "o_D[3]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_D[2]" 35;
IO_PORT "o_D[2]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_D[1]" 17;
IO_PORT "o_D[1]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
IO_LOC "o_D[0]" 16;
IO_PORT "o_D[0]" IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=8;
