手写TCP/IP协议栈——实现ping响应不可达

Tandy12356_2025-12-28 11:49

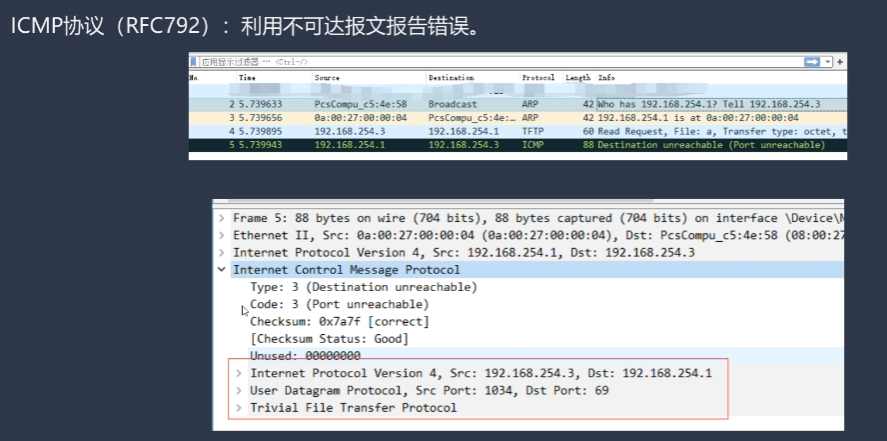

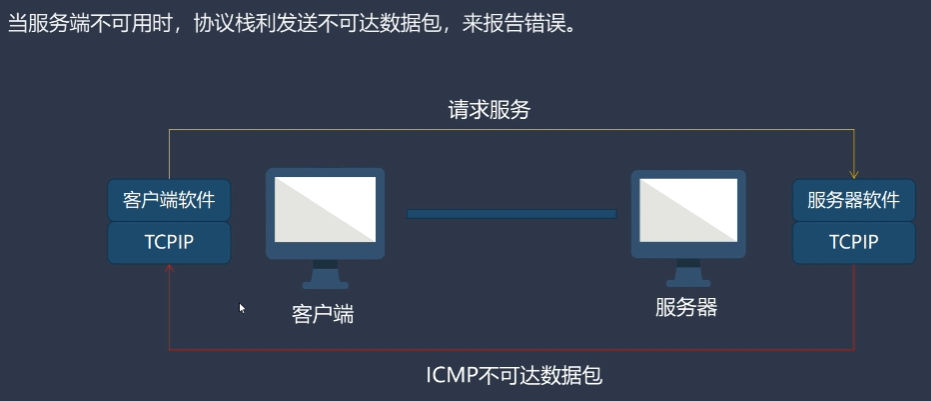

理论部分

对方检查校验和出现问题就直接丢包了，不会给我们回应，但是可以使用wireshark提醒

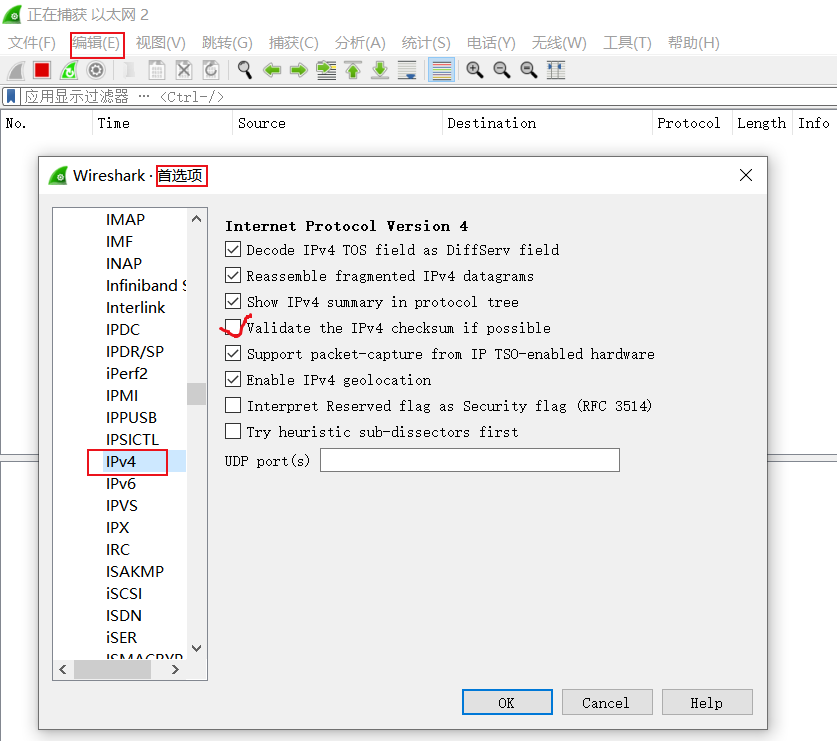

编辑 -> 首选项 -> 协议 -> IPV4 勾上校验和检查

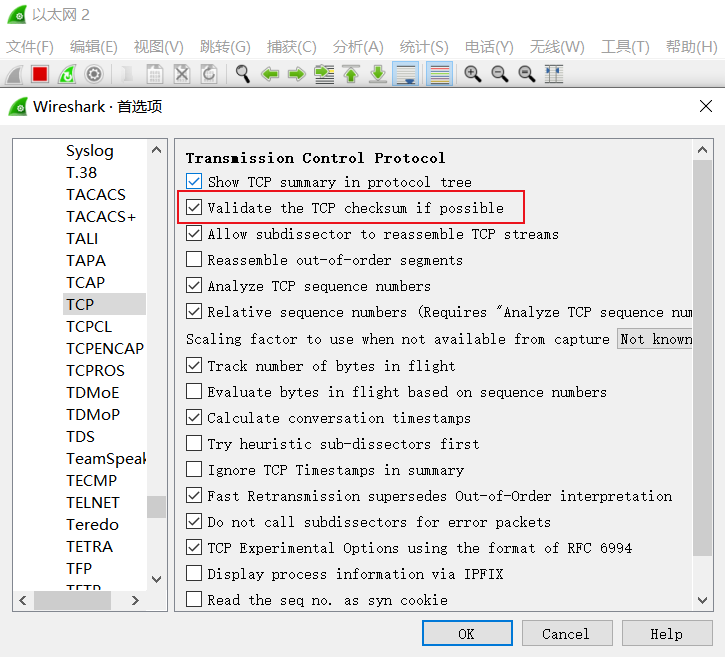

同时对于TCP和UDP的校验和检查也可以提前勾选上（后面会用到）

代码实现部分

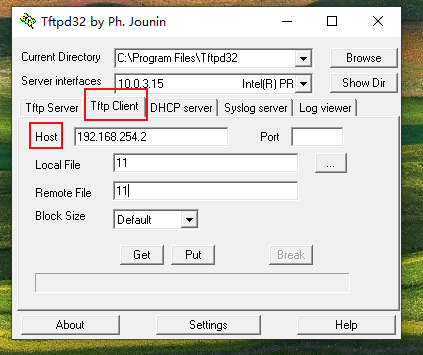

打开Tftp32软件，选择Tftp Client选项，配置目的主机的IP地址，下面几个内容随便填

点击Get之后可以向目的主机发送请求

cpp 复制代码

switch (iphdr->protocol)
	{
	case XNET_PROTOCOL_ICMP:
		remove_header(packet, header_size);
		xicmp_in(&src_ip, packet);
	default:
		xicmp_dest_unreach(XICMP_CODE_PRO_UNREACH, iphdr);
		break;
	}

cpp 复制代码

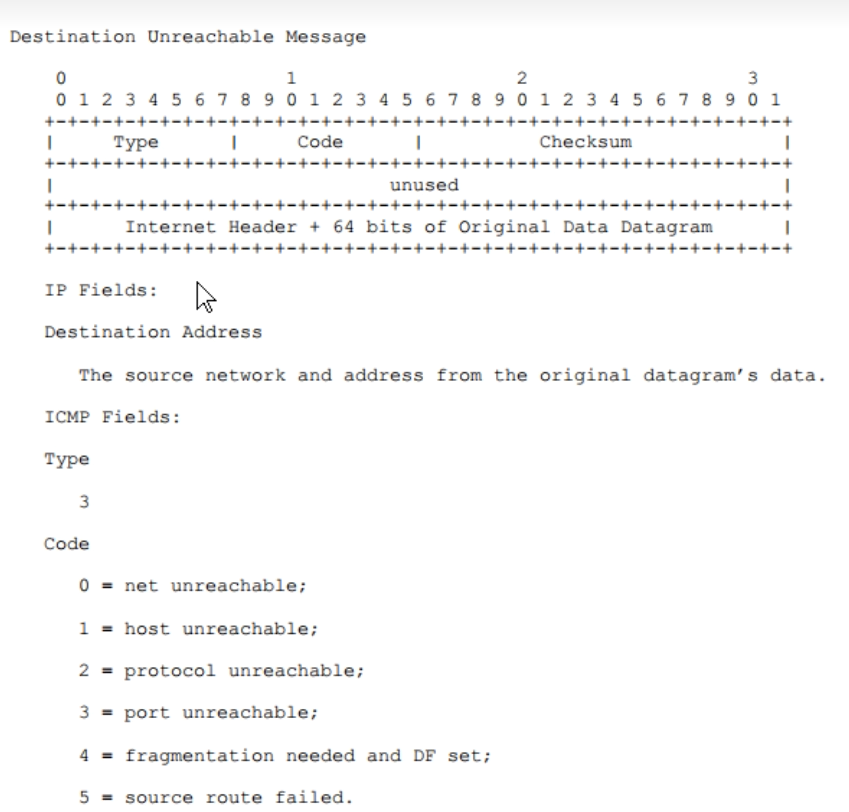

#define XICMP_TYPE_UNREACH		 3
#define XICMP_CODE_PORT_UNREACH	 3
#define XICMP_CODE_PRO_UNREACH	 2

xnet_err_t xicmp_dest_unreach(uint8_t code, xip_hdr_t* ip_hdr);

cpp 复制代码

xnet_err_t xicmp_dest_unreach(uint8_t code, xip_hdr_t* ip_hdr)
{
	xicmp_hdr_t* icmp_hdr;
	xipaddr_t dest_ip;
	xnet_packet_t* packet;

	uint16_t ip_hdr_size = ip_hdr->hdr_len * 4;
	uint16_t ip_data_size = swap_order16(ip_hdr->total_len) - ip_hdr_size;

	ip_data_size = ip_hdr_size + min(ip_data_size, 8);

	packet = xnet_alloc_for_send(ip_data_size + sizeof(xicmp_hdr_t));
	icmp_hdr = (xicmp_hdr_t*)packet->data;
	icmp_hdr->type = XICMP_TYPE_UNREACH;
	icmp_hdr->code = code;
	icmp_hdr->checksum = 0;
	icmp_hdr->id = 0;
	icmp_hdr->seq = 0;
	memcpy(((uint8_t*)icmp_hdr) + sizeof(xicmp_hdr_t), ip_hdr, ip_data_size);
	icmp_hdr->checksum = 0;
	icmp_hdr->checksum = checksum16((uint16_t*)icmp_hdr, packet->size, 0, 1);
	xipaddr_from_buf(&dest_ip, ip_hdr->src_ip);

	return xip_out(XNET_PROTOCOL_ICMP, &dest_ip, packet);
}

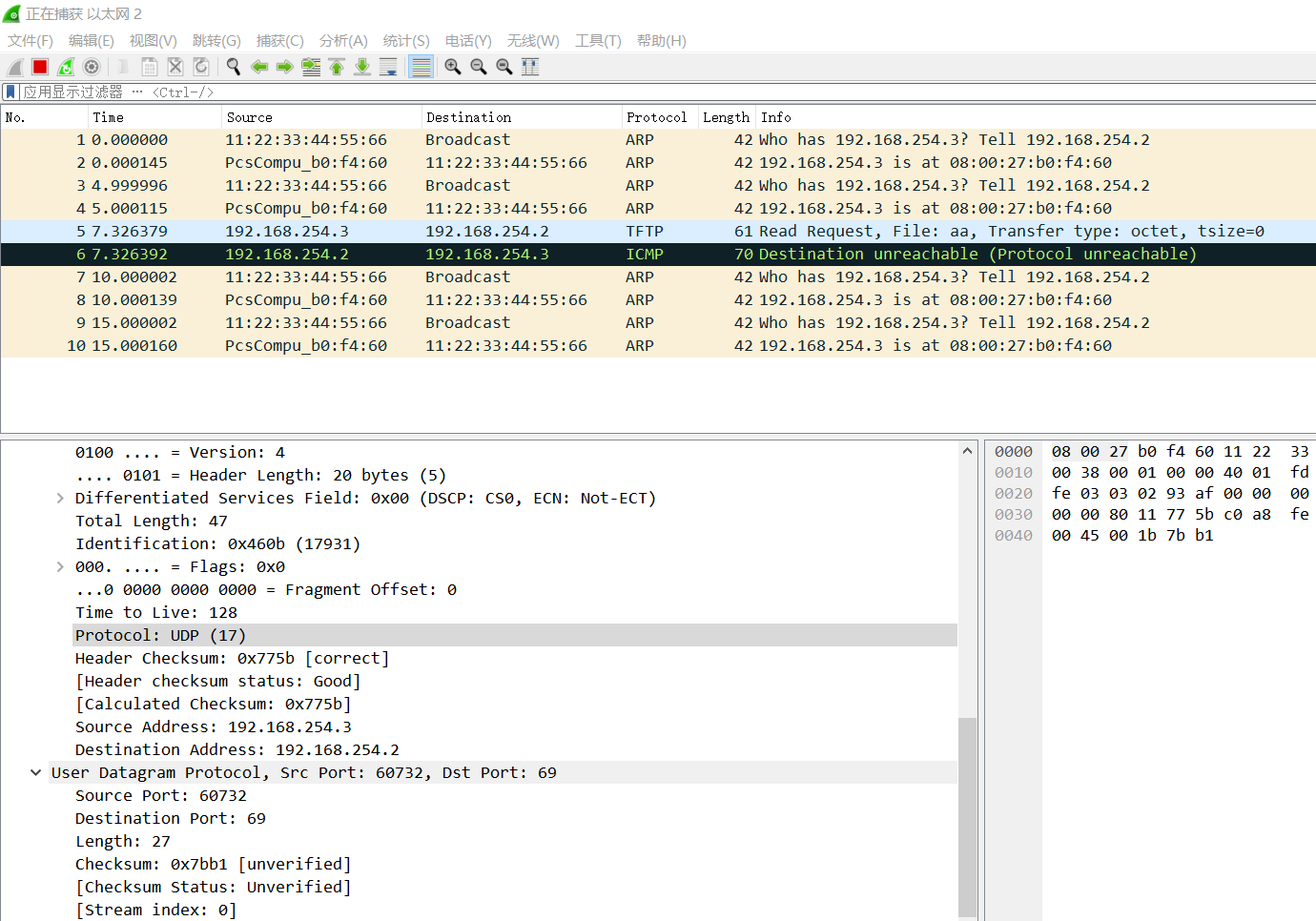

wireshark抓包ICMP不可达响应截图
