HDR渲染管线中的像素格式-v1

目录

• R16G16B16A16
• [EGL------R10G10B10A2 渲染HDR内容实践](#EGL——R10G10B10A2 渲染HDR内容实践)
• metal中的扩展像素格式
• P010
• R11G10B10F
• REF

R16G16B16A16

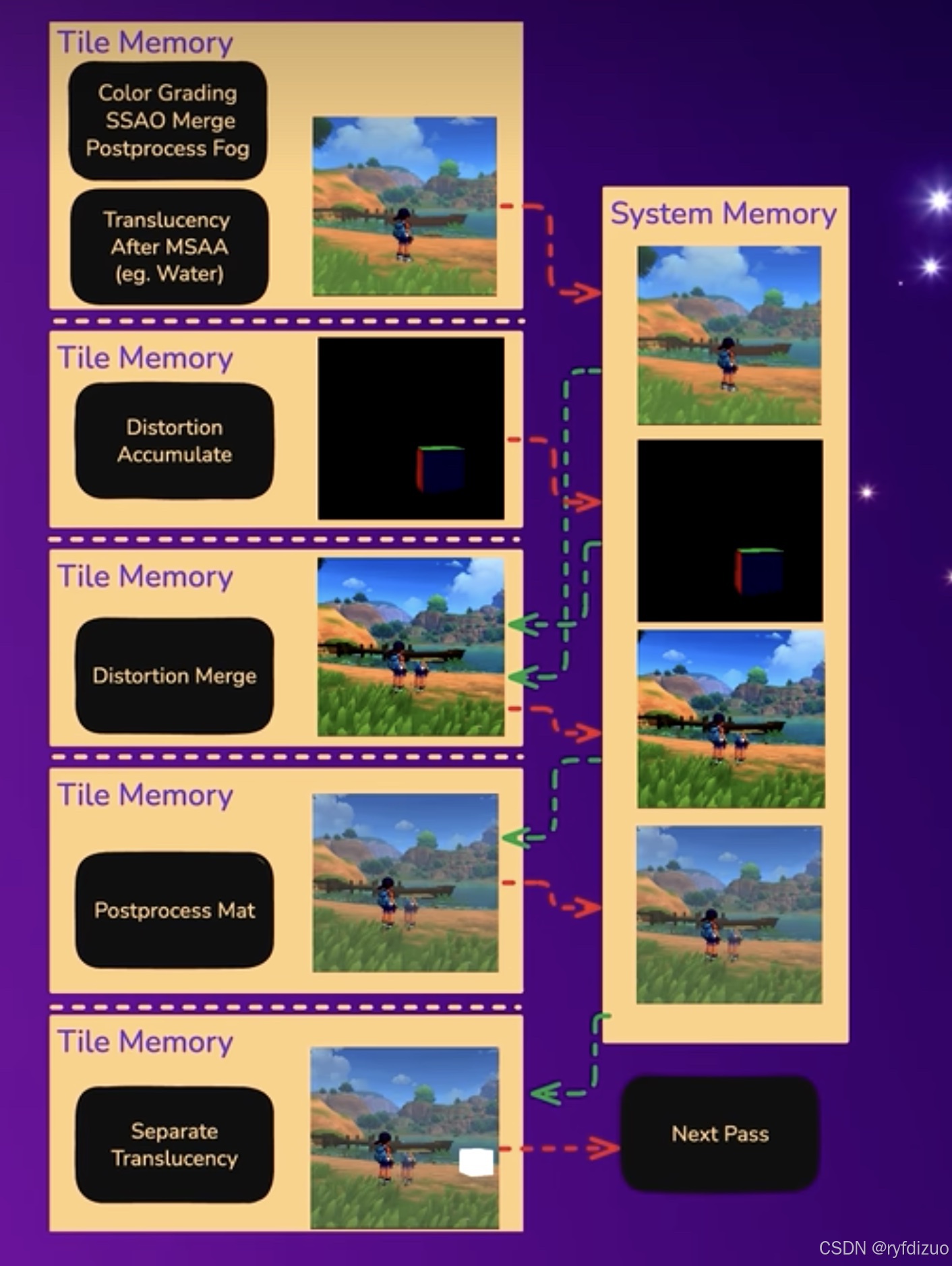

支持透明度，精度高用起来简单。现在大模型中也常用。。不过游戏中通常不怎么使用这个，涉及DDR带宽读写的功耗开销。复杂场景，pass打断，FP16格式带来的功耗开销，

IOS中一个display p3就建议采用FP16的格式了，不一定支持硬件合成，

下面各种奇葩的像素格式，解决一个问题，优化带宽读写功耗，

EGL------R10G10B10A2 渲染HDR内容实践

基于gles，如果要渲染HDR的视频，

1）视频解码拿出像素buffer，携带metadata

2）EGL创建surface，

• 指定色域格式，BT2020_PQ，BT2020_HLG
• 指定像素格式，一般rgba10bit

EGL中还需要给windows设置像素格式，下面是android的平台化代码：

/*
 * Initialize an EGL eglContext_ for the current display_.
 *
 * Supported Format:
 *     8888:     EGL_COLOR_COMPONENT_TYPE_EXT  EGL_COLOR_COMPONENT_TYPE_FIXED_EXT
 *     101010102:EGL_COLOR_COMPONENT_TYPE_EXT  EGL_COLOR_COMPONENT_TYPE_FIXED_EXT
 *     16161616: EGL_COLOR_COMPONENT_TYPE_EXT  EGL_COLOR_COMPONENT_TYPE_FLOAT_EXT
 *
 */
bool ImageViewEngine::CreateWideColorCtx(WIDECOLOR_MODE mode) {
  EGLBoolean status;

  std::vector<EGLint> attributes {
      EGL_SURFACE_TYPE, EGL_WINDOW_BIT,
      EGL_RENDERABLE_TYPE, EGL_OPENGL_ES3_BIT,
      EGL_BLUE_SIZE,  glWideColorCfg[mode].b_,
      EGL_GREEN_SIZE, glWideColorCfg[mode].g_,
      EGL_RED_SIZE,   glWideColorCfg[mode].r_,
      EGL_ALPHA_SIZE, glWideColorCfg[mode].a_,
  };
  attributes.push_back(EGL_NONE);

  // request just one matching config and use it
  EGLint    cfgCount = 1;
  EGLConfig config;
  status = eglChooseConfig(display_, attributes.data(), &config,
                           cfgCount, &cfgCount);
  if (!status || cfgCount != 1) {
    // if not support, report to caller so caller could choose another one
    LOGI("==== Chosen Config type(%d) is not supported", mode);
    return false;
  }

  // Create GL3 Context
  attributes.resize(0);
  attributes.push_back(EGL_CONTEXT_CLIENT_VERSION);
  attributes.push_back(3);
  attributes.push_back(EGL_NONE);
  eglContext_ = eglCreateContext(display_, config,
                                 EGL_NO_CONTEXT, attributes.data());
  if(eglContext_ == EGL_NO_CONTEXT) {
    return false;
  }

  EGLint format;
  eglGetConfigAttrib(display_, config, EGL_NATIVE_VISUAL_ID, &format);
  LOGI("====Surface format is(%d)", format);

  int32_t res = ANativeWindow_setBuffersGeometry(app_->window, 0, 0, format);
  if(res < 0) {
    eglDestroyContext(display_, eglContext_);
    eglContext_ = EGL_NO_CONTEXT;
    return false;
  }
  // ...
}

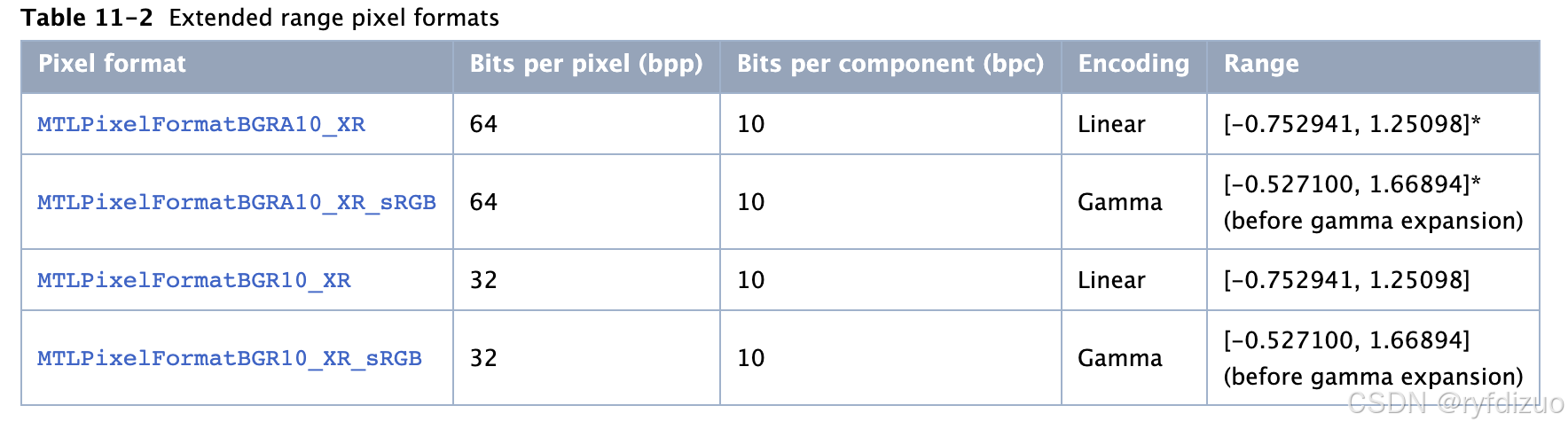

metal中的扩展像素格式

IOS10之后就搞出来的，重点看32pp的，

IOS10之后引入的，三个分量都是10bit～

        if ([_device supportsFamily:MTLGPUFamilyApple3])
        {
            _drawableFormat = MTLPixelFormatBGR10_XR;
        }
        else
        {
            _drawableFormat = MTLPixelFormatBGRA8Unorm;
        }

P010

HDR可能采用YUV存储，能比rgba少至少10%的数据量。

需要GPU支持采样，vulkan中需要设置ConversionInfo。

R11G10B10F

舍弃透明度，扩展rgb通道，

MTLPixelFormatRG11B10Float

REF

游戏中多pass打断问题

IOS10扩展像素格式
