温度传感器全面解析与应用选型指南
引言
在科学研究、工业生产、日常生活乃至医疗健康等众多领域，温度都是一个至关重要的物理参数。进行可靠且精确的温度测量，是确保产品质量、优化工艺流程、保障系统安全的基础。要实现这一目标，核心在于为特定的应用场景选择正确的温度传感器。目前，测试与工程实践中最常用的温度传感器主要包括四大类：热电偶、热敏电阻、铂电阻（RTD）以及温度集成电路（IC）。此外，根据测量方式的不同，还可分为接触式与非接触式两大类别。本文将系统性地梳理各类温度传感器的测温原理、核心特性、优缺点、测量技巧及典型应用，旨在为工程师和技术人员提供一份全面的选型参考。
第一部分：接触式温度传感器
接触式温度传感器通过直接与被测对象接触来实现热传导，从而测量其温度。这是最传统和广泛的测温方式。
一、 热电偶
热电偶是温度测量领域应用最广泛的传感器，以其坚固耐用和广泛的适用性而著称。

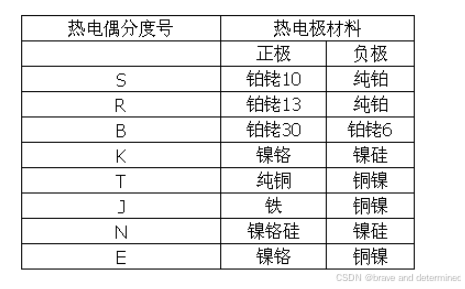

1. 测温原理 热电偶的测温基础是"热电效应"（或称塞贝克效应）。它由两种不同成分的导体（称为热电偶丝或热电极）连接而成。当这两个连接点（工作端和冷端）存在温度差时，闭合回路中便会产生电动势，即热电动势。其中，直接与被测介质接触的一端称为工作端或测量端，另一端称为冷端或补偿端，用于与显示仪表连接。仪表所显示的热电动势值，通过查询对应的热电偶分度表，即可精确换算出被测介质的温度。
2. 特点与优势
- 宽温度范围：热电偶具有极宽的测量范围，是其他传感器难以比拟的。标准型号的热电偶通常可在-50℃至+1600℃范围内连续工作。而特殊型号，如金铁镍铬热电偶，最低可测至-269℃；钨-铼热电偶则可承受高达+2800℃的极端高温。
- 环境适应性强：其结构坚固，能够适应各种大气环境，包括氧化性、还原性或惰性气氛。
- 成本低廉：热电偶的结构简单，无需外部供电，是所有温度传感器中最为经济的选择。
- 通用性强：作为最简单和最通用的温度传感器，其应用几乎遍布所有工业领域。
3. 局限性与应用考量

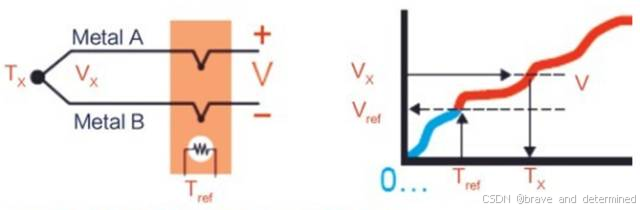

- 非线性关系：热电偶的输出电压与温度之间呈非线性关系，这给精确测量带来了挑战。为了获得准确的温度值，必须进行第二次测量以获取参考温度Tref，并通过仪器内部的软件或硬件进行复杂的电压-温度转换运算。
- 精度限制：由于其固有的非线性特性以及对参考端温度补偿的依赖，热电偶通常不适合对精度有严苛要求的应用场合。
二、 热敏电阻
热敏电阻是一种利用半导体材料电阻值随温度显著变化的特性来测温的传感器，以其高灵敏度著称。

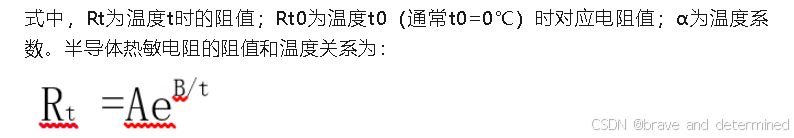

1. 测温原理 热敏电阻属于半导体热敏电阻的一种，其测温原理基于电阻的热效应。与金属热电阻不同，热敏电阻的电阻-温度关系更为复杂，通常呈指数关系。市面上最常见的热敏电阻是负温度系数（NTC）型，即其阻值随温度的升高而降低。
2. 特点与优势
- 灵敏度最高：在所有温度传感器中，热敏电阻的灵敏度是最高的。微小的温度变化即可引起电阻值的巨大改变。例如，一种常用的热敏电阻在25℃时阻值为5kΩ，温度每变化1℃，其阻值便会改变约200Ω，使其非常适合检测微小的温度波动。
- 响应速度快：由于其物理体积非常小，热敏电阻的热惯性也小，因此对温度变化的响应速度极快。
- 尺寸小巧：体积小使其易于集成到空间受限的设备中。
- 精度较好：在两条线上测量绝对温度时，可以提供较好的精度。
3. 局限性与应用考量
- 线性度极差：这是热敏电阻最主要的缺点。其电阻-温度曲线高度非线性，且受生产工艺影响巨大，导致制造商难以提供标准化的曲线，增加了信号处理的复杂性。
- 自热效应敏感：热敏电阻工作时需要外部电流源供电，由于其本身是电阻性器件，电流流过必然会产生功率（P = I²R），导致自身发热，从而引入测量误差。其小尺寸也加剧了这种自热效应的影响。
- 测温范围窄：相比于热电偶，热敏电阻的可测温度范围要窄得多。
- 成本较高：通常比热电偶更贵。
4. 测量技巧 为最大限度地发挥热敏电阻的优势并规避其缺点，测量时需特别注意：
- 使用小电流源：必须采用尽可能小的激励电流，以将自热效应降至最低，防止永久性损坏。
- 注意防静电与物理保护：热敏电阻相对脆弱，需要妥善处理。
三、 铂电阻温度传感器（RTD）
RTD是一种利用金属铂（Pt）的电阻值随温度变化的特性来测温的高精度传感器，是精确测量领域的首选。

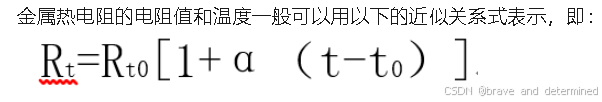

1. 测温原理 RTD本质上是一个由纯铂丝或铂膜制成的热敏感电阻。铂的电阻值与温度之间具有良好的线性关系，其温度系数α非常稳定。通过精确测量其电阻值，即可换算出对应的温度。
2. 特点与优势
- 精度与稳定性最佳：RTD是所有温度传感器中精确度和稳定性最高的，其线性度也优于热电偶和热敏电阻。
- 长期可靠性高：铂材料的物理和化学性质稳定，确保了传感器长期使用的可靠性。
3. 局限性与应用考量
- 成本最高：RTD是所有温度传感器中最昂贵的，这限制了其在成本敏感型应用中的使用。
- 响应速度较慢：相比于热敏电阻和热电偶，RTD的响应速度通常较慢。

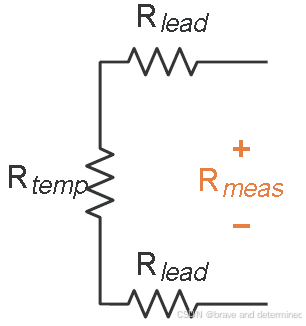

- 需要精密测量电路：RTD的电阻变化率较小（例如，Pt100在0℃时为100Ω，每1℃变化仅0.385Ω）。这意味着引线电阻会引入巨大的测量误差。例如，10Ω的引线电阻会造成约26℃的巨大误差。因此，RTD测量必须采用4线欧姆测量法来消除引线电阻的影响。
4. 测量技巧

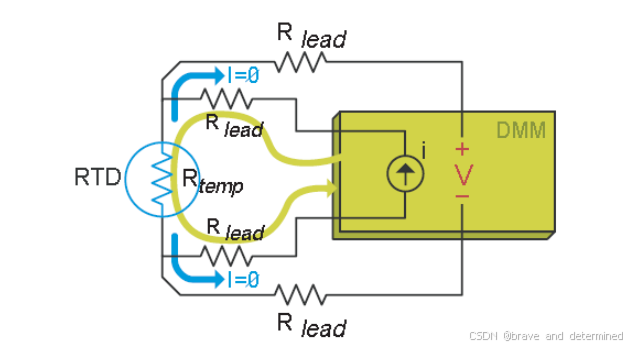

- 采用4线制测量：4线制（开尔文接法）是RTD精确测量的标准配置，它使用两根导线提供恒定电流，另两根导线测量电阻上的电压降，从而精确消除引线电阻带来的误差。
- 控制激励电流：与热敏电阻类似，需使用小电流源（如1mA或更小）以避免自热效应引入的显著误差。例如，5mA电流源在100Ω的RTD上可能产生2.5℃的自热误差。
四、 温度集成电路（IC）
温度IC是一种将温度传感元件与信号处理电路集成在单一芯片上的数字温度传感器，以其高线性和易用性特点，在电子系统中应用广泛。
1. 测温原理 温度IC内置了一个具有非常线性的电压/电流-温度关系的传感元件。有些型号还集成了模数转换器（ADC）和数字接口，可以直接输出代表温度的数字信号供微处理器读取。
2. 类型

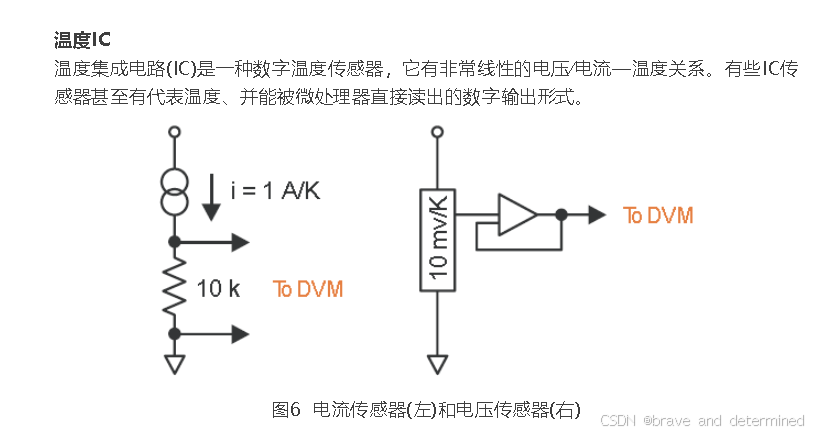

- 电压输出型IC：通常具有10 mV/K的灵敏度，其输出电压与绝对温度成正比。
- 电流输出型IC：通常具有1 μA/K的灵敏度，输出电流与绝对温度成正比。
- 数字输出型IC：内部集成了ADC和逻辑电路，通过I²C、SPI或单总线（如1-Wire）等数字接口直接输出温度数据。
3. 特点与优势
- 线性度极佳：输出信号与温度之间具有非常好的线性关系，简化了后续的信号处理。
- 使用方便：特别是数字输出型IC，可以直接与微控制器连接，大大简化了系统设计。
- 成本较低：作为一种高度集成的半导体产品，其成本相对低廉。
4. 局限性与应用考量
- 测温范围有限：温度IC的测温范围通常较窄，主要集中在-55℃至+150℃的区间，不适合高温或超低温环境。
- 自热与不坚固：与热敏电阻类似，存在自热问题。其封装体积相对较大，响应速度较慢，可能对被测对象造成热负载，且物理坚固性不如热电偶。
- 需要外部电源：所有温度IC都需要外部电源供电才能工作。
5. 典型实例
- 电压型（LM135/235/335）：工作特性类似稳压二极管，灵敏度为10mV/K，工作电流范围宽，精度约1℃，适用于温度测量和补偿系统。
- 电流型（AD590）：输出电流与温度成正比，因其高阻抗特性，适合长距离传输和多点温度测量，抗干扰能力强。
- 数字型（DS18B20）：支持"一线总线"接口，一根数据线即可实现通信和供电。可编程分辨率（9-12位），测温范围-55℃至+125℃，适合构成分布式温度监测网络。
第二部分：非接触式温度传感器
非接触式温度传感器通过检测物体表面发射的红外辐射能量来确定其温度，无需与被测对象直接接触。
1. 基本原理 任何温度高于绝对零度（0K）的物体都会不停地向外辐射电磁波，其中包含了红外辐射。非接触式传感器（通常为红外测温仪）通过透镜将物体发出的红外辐射汇聚到探测器上，探测器将辐射能转换为电信号，再经过电路处理和算法计算，最终显示出被测物体的温度。
2. 优点
- 无接触测量：避免了传感器与被测介质之间的物理接触，因此不会受到被测物粘附、腐蚀、磨损等特性的影响。
- 适应特殊场景：可以测量运动物体、高温危险物体、以及其他难以接触的目标的温度。
- 响应速度快：无需等待热平衡，可以实现快速测量。
- 测量范围广：可覆盖从低温到高温的宽广范围。
3. 缺点
- 易受环境干扰：测量结果容易受到环境中的粉尘、水蒸气、烟雾以及物体发射率、测量距离等因素的影响。
- 测量精度限制：由于上述干扰因素，其测量精度通常低于高精度的接触式传感器。
- 难以长期连续监测：在某些环境下，维持稳定、准确的长期连续测量具有挑战性。
4. 典型应用与型号列举 非接触式传感器广泛应用于医疗（如耳温枪）、工业（如吹风机、微波炉、空调、汽车空调控制）、安全（如火灾报警）等领域。
- OTP-538F2S：测温范围-40～+500℃，用于医学和家庭设施。
- TS105-1/2：测温范围-20～100℃，用于红外测温仪和空调等。
- TS118-1/3：测温范围-20～300℃，用于无接触测量和火灾报警。
- TSEV01：测温范围0～300℃，精度可达0.1℃，用于家庭、医疗和工业。
5. 案例深入分析：MLX90620远红外线热电堆阵列 MLX90620是现代非接触式测温技术的一个典型代表，它集成了一个16x4像素的远红外热电堆阵列，是一种高性价比的热成像解决方案。
- 核心功能：它能够一次性获取目标区域64个点的温度数据，生成实时热值图谱，替代了传统单点扫描或昂贵的微测辐射热计。
- 技术规格：覆盖-20°C至300°C的温度范围，在0°C至50°C环境下可保持±1.5°C的精度。提供不同视场角（60º x 15º和40º x 10º）选择，并通过I²C数字接口输出数据，帧速率可在0.5-64Hz之间调节。
- 广泛应用 ：
- 汽车行业：用于行人探测、盲点监测和乘坐率分类，提升行车安全性。
- 智能楼宇：通过监测热图像和占用情况，优化暖通空调（HVAC）系统，实现节能。
- 智能家居：使微波炉等家电更智能，精确控温。
- 能源审计：以热成像方式直观显示建筑物的热量泄漏点。
- 安防消防：作为智能火灾探测器，快速发现热点和隐蔽火源。
第三部分：总结与综合选型指南

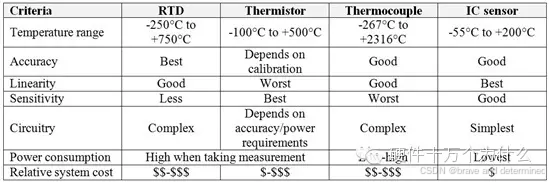

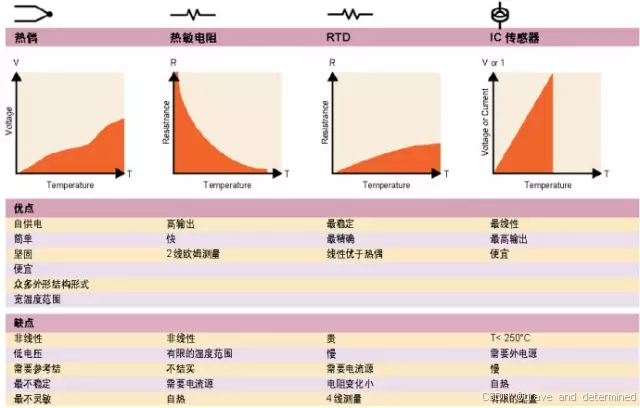

选择合适的温度传感器是一个权衡过程，需综合考虑精度、成本、测温范围、响应速度、环境条件和系统集成需求。
| 传感器类型 | 主要优势 | 主要劣势 | 适用场景 |
|---|---|---|---|
| 热电偶 | 测温范围最宽，坚固耐用，成本最低，无需供电 | 精度较低，非线性，需冷端补偿 | 工业炉窑、发动机、高温恶劣环境、成本敏感型应用 |
| 热敏电阻 | 灵敏度最高，响应速度快，体积小 | 线性度极差，测温范围窄，有自热效应，成本较高 | 需要快速、灵敏检测微小温差的场合，如家电、医疗设备、电子设备过热保护 |
| 铂电阻(RTD) | 精度和稳定性最高，线性度好 | 成本最高，响应慢，需4线制测量消除引线误差 | 实验室、精密仪器、石油化工、半导体工艺等对精度和稳定性要求极高的领域 |
| 温度IC | 线性度极佳，使用方便（尤其数字型），成本低 | 测温范围窄，体积较大响应慢，需供电，有自热效应 | 消费电子产品、计算机CPU温度监控、环境温度控制、需要与数字系统直接集成的场合 |
| 非接触式 | 无接触，可测运动/高温物体，响应快 | 易受环境干扰，精度相对较低，发射率影响大 | 金属冶炼、食品加工、医疗体温监测、电气设备接点测温、设备故障诊断 |
最终选型决策：
- 当精度和稳定性是首要考量，且预算充足时，应选择RTD。
- 当需要在宽泛的温度范围内，尤其是在极端高温下进行经济、可靠的测量时，热电偶是理想选择。
- 当应用要求在小空间内快速响应并捕捉微小温度变化时，热敏电阻是最佳方案。
- 当需要与数字系统轻松集成，用于监控接近室温的环境，且成本是重要因素时，温度IC（特别是数字输出型）最为合适。
- 当被测对象无法接触、处于运动状态或温度极高时，则必须选用非接触式红外传感器。
通过对各类传感器的深入了解和比较，结合具体的应用需求，才能做出最合理、最高效的选择，从而确保温度测量的可靠性与准确性。
