前言
在当前的电子制造行业，关于"有铅工艺"与"无铅工艺"的讨论从未停止。许多从业者，无论是工程师还是企业管理者，都面临着一系列的困惑：这两种工艺之间的本质区别到底在哪里？无铅工艺带来的巨大价格差异，其合理性体现在何处？在生产实践中，这种差异对制造流程、质量控制以及设备维护究竟产生了多大的影响？在具体的业务决策中，企业又该如何在合规、成本与质量之间做出正确的选择？
此外，业界流传着一种声音，认为无铅工艺在某种程度上不如有铅工艺，甚至在某些特定环节，如单波峰焊接的可行性上存在技术瓶颈。针对这些广泛关注的焦点问题，本文将从行业趋势、技术现状、材料特性、工艺窗口、设备要求、可靠性影响及成本控制等多个维度，对有铅与无铅工艺进行全方位的深度剖析，旨在为行业同仁提供一份详实的参考依据。
第一章 无铅工艺的行业趋势与发展背景
1.1 环保法规的驱动与必然性
首先，我们必须审视有铅与无铅工艺的发展趋势。随着全球范围内对环境保护意识的日益增强，以及欧盟RoHS（《关于限制在电子电器设备中使用某些有害成分的指令》）等法规的强制实施，无铅工艺已不再仅仅是一个技术选项，而是电子产业发展的必经之路。国际环保要求的逐步提高，迫使电子制造产业链上下游必须向无铅化转型。尽管这一过程已经推行多年，但在实际市场中，仍有部分企业出于成本或特定可靠性的考虑，尚未完全摒弃有铅工艺。然而，从长远来看，无铅工艺完全取代有铅工艺是一个不可逆转的历史必然。
1.2 技术转型的现实挑战
虽然趋势明确，但我们必须承认，无铅工艺在技术成熟度和应用体验上，目前确实在某些方面还不如有铅工艺"好用"。这种"好用"不仅体现在操作简便性上，更体现在工艺窗口的宽容度和长期可靠性数据的积累上。因此，当前及未来一段时间内，行业研究的重点不应仅仅停留在"是否实施无铅"上，而应转移到"如何让无铅工艺更好地替代有铅工艺"。我们需要通过技术改进、材料优化和工艺控制，来解决目前存在的痛点，从而实现RoHS环保标准的广泛普及，最终达到既保证企业盈利又符合环保要求的双赢目标。
第二章 无铅工艺的现状与可靠性争议
2.1 国际大厂的"豁免"策略
当前，国内许多大型企业并未完全采用无铅工艺，而是继续沿用有铅工艺以提高产品的可靠性，特别是在一些对安全性要求极高的领域。例如，在机车行业，西门子、庞巴迪等国际知名巨头，也并未在其所有生产线上完全采用无铅工艺，而是尽量申请和利用豁免条款。这背后的原因并非仅仅基于成本，更多的是基于对产品在极端工况下长期可靠性的担忧。
2.2 学术界与专家的观点
业界许多专家认为，无铅技术目前仍有许多问题有待进一步认识。著名的工艺专家李宁成博士曾多次指出，当前的无铅工艺技术发展程度尚不如有铅技术成熟。以先前的主流无铅焊料合金Sn3Ag0.5Cu（SAC305）为例，近期的研究发现，由于其中铜含量相对较低，在某些特定条件下，焊点的可靠性存在隐患。有学者建议将铜的质量分数提高到1%~2%，以改善接合部的机械性能，但目前市场上尚未有此类标准化、成熟的焊料合金产品大规模供应。
2.3 可靠性数据的缺失
另一个制约无铅工艺全面推广的因素是数据的匮乏。无铅焊接的电子产品，其长期的现场可靠性数据远远没有有铅焊接生产的电子产品丰富。有铅技术经过百年的发展，积累了海量的失效案例和寿命数据，这使得工程师在设计阶段就能非常准确地预测产品的寿命。而无铅产品的大规模应用时间相对较短，许多未知的特性或潜在的缺陷可能尚未在现有的使用周期内暴露出来。这种"不确定性"是许多高可靠性行业（如航空航天、汽车电子）对无铅工艺持保留态度的核心原因。
第三章 有铅与无铅工艺的技术特性深度对比
3.1 焊料合金的物理特性差异
有铅工艺技术拥有上百年的发展历史，其核心材料------锡铅合金，经过无数专家的反复验证，具有极佳的焊接可靠性和稳定性。
- 有铅焊料（Sn63Pb37）： 其共晶温度为183℃。较低的熔点意味着焊接温度低，从而对电子元器件和PCB板材的热冲击较小，降低了热损坏的风险。此外，有铅焊料的润湿角小，流动性极佳，可焊性好，产品出现"假焊"或"虚焊"的概率相对较低。更重要的是，锡铅合金形成的焊点韧性好，抗疲劳性能强，在震动环境下表现优异。
- 无铅焊料（主要为SAC系列）： 目前业界逐步达成共识，首选替代合金为Sn96.5Ag3Cu0.5（SAC305）。但这款合金的熔点高达217℃（或221℃左右）。熔点的提升直接导致焊接温度的上升，通常回流焊的峰值温度需要达到240℃-250℃，甚至更高。这种高温环境对元器件的耐热性提出了严峻挑战。
3.2 工艺窗口的急剧缩小
在焊接工艺中，"工艺窗口"是指在保证焊接质量的前提下，温度和时间允许波动的范围。无铅焊接对工艺窗口的压缩是巨大的挑战。

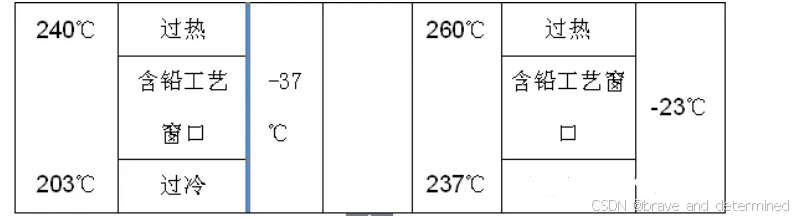

- 理论计算： 有铅焊料的液相线与固相线温差较小，工艺窗口较宽。相比之下，无铅合金（如SAC305）的熔点比有铅高出了约34℃，理论上工艺窗口从有铅的37℃降到了23℃。
- 实际生产： 在实际操作中，工艺窗口的缩小程度远比理论值严重。由于测温本身存在一定的误差，加上DFM（可制造性设计）的限制，以及对焊点"外观"质量的严格要求，无铅回流焊接的实际工艺窗口往往只有约14℃左右。这极窄的窗口意味着温度曲线的设置必须极其精准，任何微小的环境波动或设备参数漂移都可能导致冷焊或过热。
第四章 焊接过程中的具体挑战与缺陷分析
4.1 高温氧化现象
不只是工艺窗口的缩小给工艺人员带来巨大的挑战，焊接温度的提高也使得焊接过程更加困难。其中最显著的问题之一是氧化。在高温下，焊料表面的氧化速度会呈指数级增长。氧化层的存在会严重阻碍润湿，导致虚焊、连焊等缺陷。
氧化程度受多种因素影响：除了器件来料本身的氧化控制外，用户的库存条件、存放时间、加工前的预处理（如除湿烘烤），以及焊接过程中预热（恒温）阶段所承受的热能（温度和时间）都是决定性因素。无铅工艺要求更严格的物料管理环境。
4.2 氮气焊接环境的必要性
由于无铅焊接工艺窗口显著缩小，且高温氧化严重，业界普遍认为在无铅回流焊中使用氮气保护环境是必要的。氮气焊接能够有效降低熔锡表面的氧分压，减少表面张力，增加其润湿性，同时防止预热期间造成的氧化。
然而，必须认识到氮气并非万能。它不能解决所有无铅带来的问题，尤其是不可能解决焊接前就已经造成的焊盘氧化或元器件氧化问题。此外，引入氮气会增加运营成本（制氮机维护、氮气消耗），对炉体的密封性也提出了更高要求。
4.3 热风对流技术的局限性

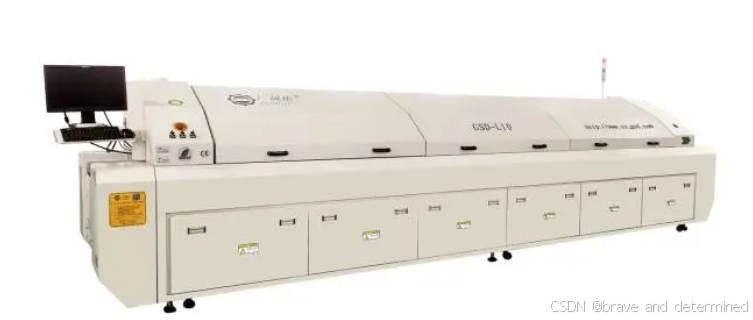

目前的回流焊接设备中，强制热风对流是主流设计。该技术在升温速度的可控性及恒温能力方面表现较强，但在加热效率、加热均匀性和重复性方面存在弱点。在有铅技术时代，由于工艺窗口宽，这些弱点往往被掩盖，许多情况下是可以接受的。但随着无铅技术对工艺窗口和重复性要求的提高，热风对流技术受到了严峻挑战。为了弥补这一缺陷，新一代无铅炉子往往设计得更长（增加温区数量，如十温区、十二温区甚至更多），以提供更精细的温度曲线调整能力。
第五章 无铅与有铅工艺成本及设备通用性详解
5.1 设备通用性分析
绝大多数现有设备可以在有铅和无铅工艺之间通用，包括印刷机、贴片机、回流炉、BGA返修台、分板机和测试设备。唯一的例外是波峰焊机。无铅工艺对锡炉的要求极高，因为高温无铅焊料对不锈钢炉胆和喷嘴有更强的腐蚀性。因此，无铅与有铅波峰焊机必须严格区分。
- 波峰焊机与锡锅： 一旦无铅锡锅用于生产有铅产品，虽然物理上可行，但会导致铅污染，失去无铅认证的意义。反之，如果有铅设备转为无铅使用，必须经过彻底的清洗和更换关键部件（如锡泵、叶轮等），且成本极高。
- 手工焊接工具： 需更换烙铁头。无铅烙铁通常需要更高的温度和更好的导热性，且无铅焊料对烙铁头侵蚀更快，需要使用更耐腐蚀的镀铁层烙铁头。
- 回流焊与贴片机： 基本通用。但无铅工艺对贴片精度要求更高，因为随着焊膏印刷特性的变化，贴片的微小偏移更容易导致焊接不良。
5.2 成本构成的显著差异
有铅工艺转化为无铅工艺，成本的大幅提高是必然的，主要体现在以下几个方面：
- 焊料成本激增： 由于银（Ag）是昂贵的贵金属，含银的无铅焊料成本远高于锡铅焊料。
- 波峰焊： 使用的锡条成本提高约2.7倍。
- 手工焊： 使用的锡线成本提高约2.7倍。
- 回流焊： 使用的锡膏成本提高约1.5倍。
- 能耗增加： 无论是波峰焊、回流焊还是手工焊接，由于设定温度更高（通常比有铅高20℃-30℃），且由于工艺窗口窄需要更长的加热时间或更多的温区维持，能耗比有铅焊接多10%~15%。
- 辅助材料与管理成本： 氮气使用、高温胶带、更频繁的设备维护（如炉膛清理）、以及为应对无铅缺陷而增加的检测环节（如X-ray检测焊点空洞），都推高了综合成本。
第六章 生产实施中的关键控制点
在从有铅向无铅转型，或在无铅工艺生产中，以下环节需要特别关注：
6.1 SMT与回流焊曲线调整
- 测温与曲线设定： 必须针对无铅材料重新设定回流焊温度曲线。典型标准为峰值温度265℃±5℃（相比之下有铅约为248℃±5℃）。由于无铅焊膏的活化温度较高，预热区温度需相应提升，以保证助焊剂充分活化，但在高温下又要防止焊膏坍塌。
- AOI程序调整： 自动光学检测（AOI）设备需针对无铅焊点的特性重新设计算法。无铅焊点表面粗糙、颗粒感强，光反射特性与有铅光亮焊点完全不同，原有的算法容易产生误判或漏判。
- 线体加工能力评估： 对于金属基板或重型板，需评估其外形尺寸和重量（加上工装重量）是否满足现有无铅线体设备的承重和加热能力。无铅工艺下，热容大的板子更难达到目标温度。
6.2 焊接材料的选择
- 焊料合金混乱问题： 理想状态下，回流焊接和波峰焊接应选择同一款焊料合金（如SAC305），以避免兼容性问题。但考虑到成本，许多厂家在波峰焊接时选择Sn99.3Cu0.7（不含银）焊料。这种混合使用在生产现场造成了焊料合金管理的混乱。此外，关于提高铜含量的高铜合金（Cu 1%~2%）尚无成熟产品，进一步加剧了材料选型的困难。
- 助焊剂调整： 无铅工艺需要专用的高温助焊剂。这种助焊剂通常活性更强，以应对高温下的氧化，但也可能留下更多残留物，需要考虑清洗工艺的配合（不建议使用水清洗，需选用专用清洗剂）。
6.3 波峰焊接的特殊要求
- 工艺路线限制： 不能简单地沿用有铅的选择性波峰焊工艺路线，夹具和工装必须改为无铅专用，防止交叉污染。
- 冷却速度： 无铅焊点结晶特性要求更快的冷却速度，以获得较好的微观结构，防止偏析。因此，无铅波峰焊通常需要配置更高效的冷却系统。
- 杂质检测： 锡槽合金杂质含量（如铜含量、铅含量）检测的频率需大幅加大。一旦杂质超标，将严重影响流动性。生产现场可能需要配备专业的合金检测仪器（如X荧光测厚仪）。
6.4 手工焊接与补焊风险
- 补焊工艺： 需确认PCB上手工补焊器件（包括T面和B面）的焊盘设计是否为"花焊盘"（热隔离焊盘）。由于无铅热传导快，阻焊宽度需设计为3～4mm，以防止在手工补焊时因热量迅速散失而导致无法熔融或损伤邻近器件。
- 手工器件清单： 需列出所有手工焊接器件，评估无铅手工焊接的风险，特别是对于热敏感器件。
第七章 PCB与元器件的适应性要求
7.1 PCB板材的要求
- 板材选择： 可以沿用有铅时的FR-4板材，但强烈建议采用高Tg（玻璃化转变温度）板材。无铅焊接的高温容易使普通Tg板材在高温下出现分层、爆板或Z轴膨胀过度的问题。采用高Tg板材虽能解决问题，但会使板材成本上升10%~15%。
- 焊盘处理方式：
- 有铅工艺： 常用热风整平，也可用OSP（有机可焊性保护）或化学镍金（ENIG）。
- 无铅工艺： 热风整平（HASL）在高温下平整度变差，不利于细间距贴装。因此OSP和ENIG成为主流。
- OSP特点： 焊盘平整，成本低，但对印刷工序要求高，PCB保存时间短（通常3-6个月），对生产计划要求高。多次高温回流后OSP膜会失效，影响ICT测试接触。
- 化学镍金（ENIG）： 焊盘平整，保存时间长，对ICT测试无影响。但存在"黑盘"风险（镍层腐蚀），导致焊点脆性断裂，这在无铅工艺的高温下更容易发生。
7.2 元器件的耐热性与可焊性
- 耐热性： 无铅工艺要求元器件能承受更高的温度（260℃以上）。许多塑料封装的IC（如SOP, QFP）在无铅回流中，其"爆米花"现象（分层爆裂）的敏感性会提高一到两个等级。
- 防潮控制： 用户的防潮控制或处理必须加强。对于小批量、长库存周期的用户，如果防潮设施不理想，必须在组装前进行烘烤除湿。然而，烘烤过程会加剧器件焊端的氧化，反而带来焊接难度。虽然可以使用惰性环境（氮气）烘烤来缓解，但这极大地增加了设备、耗材和管理成本。
- 立碑现象： 在无铅技术中，元器件的"立碑"（墓碑）现象更加严重。这是因为无铅合金的表面张力较强。解决原理同含铅技术，主要通过DFM（控制焊盘尺寸和两端热容量平衡）来改善。但由于无铅工艺窗口窄，必须确保炉子有良好的加热效率以减少温差，这比有铅工艺更难控制。
7.3 气孔现象
- 在锡铅技术中，"气孔"已经是个不容易完全解决的问题。进入无铅技术后，由于无铅合金表面张力提高，气体逸出更困难，气孔问题显得更为严重。要消除气孔，必须兼顾三个因素：锡膏特性（选择低挥发分的锡膏）、DFM（焊盘和钢网开口设计，便于排气）以及回流工艺（调整升温斜率和回流时间）。工艺窗口的缩小使得这三个因素的平衡点更难寻找。
第八章 结论与决策建议
综上所述，无铅工艺与有铅工艺在材料科学、工艺控制、设备要求及成本结构上存在显著差异。
8.1 技术成熟度对比
- 有铅工艺： 拥有百年的发展历史，数据丰富，工艺窗口宽，可焊性极佳，焊点韧性好，成本相对低廉。目前仍是高可靠性、军品及特定豁免行业的首选。
- 无铅工艺： 熔点高，工艺窗口窄，对设备和材料要求严苛，焊点呈脆性，成本高昂。其技术体系仍在不断完善中，许多可靠性问题尚未完全暴露或解决。
8.2 企业选择的决策框架 在无铅工艺技术尚未完全达到"完美替代"有铅工艺的现阶段，企业是否采用无铅工艺，不应盲目跟风，而应进行审慎的评估：
- 市场需求与法规合规： 如果产品出口欧盟或进入强制要求无铅的市场，企业必须无条件执行无铅工艺，并通过必要的设备改造和工艺攻关来克服上述困难。
- 产品定位与可靠性要求： 如果产品主要应用于军品、航空航天、汽车电子（仍有豁免部分）等对长期可靠性要求极高且允许豁免的领域，继续使用有铅工艺可能是在当前技术条件下保障产品质量的最稳妥选择。
- 成本承受能力： 企业需要评估自身能否承受无铅带来的材料成本上涨（约1.5-2.7倍）、能耗增加以及设备升级投入。
- 现有设备与制造基础： 需评估现有的回流焊、波峰焊、贴片机是否具备无铅生产的能力。对于波峰焊，几乎肯定需要新的投入。同时，供应链管理是否做好了无铅物料防混料的准备。
8.3 结语
无铅工艺是电子制造的必然趋势，但其发展确实伴随着技术上的妥协和挑战。对于制造工厂而言，这不仅是简单的材料替换，而是一场涉及设计、采购、制造、质量全体系的变革。在做出抉择时，既要考虑当下的设备状况和成本压力，也要兼顾未来的法规趋势和技术发展。通过合理的工艺优化、严格的过程控制以及适当的设备投入，我们可以在无铅工艺的挑战中找到平衡点，实现环保与效益的共存。
