从厂房到荒野：深度解析单模光纤在分布式工业现场的"降维打击"与工程实战
关键字： 反射内存、实时网、低延迟、5565、单模光纤 、分布式控制系统、工业实时以太网
前言：当网线长度超过100米，噩梦开始了
做过工业自动化或者大型分布式数据采集的朋友，一定对"距离"这个词深恶痛绝。
在实验室里，一切都美好得像童话。但当你把设备搬到充满电磁干扰的钢铁厂、跨度几公里的风力发电场，或者延绵数公里的输油管线上时，传统的通信手段就开始"掉链子"了：
- RS485/CAN：虽然能跑一公里，但波特率降得惨不忍睹，实时性完全无法满足毫秒级控制。
- 以太网（双绞线）：抱歉，物理极限100米。超过这个数，你得上中继器，而每一个中继器都是潜在的故障点和延迟源。
- 电磁干扰（EMI）：旁边启动一台大功率电机，你的数据包就开始疯狂丢包，CRC校验错成一团乱麻。
- 地环路干扰：两栋楼之间的地电位差可能有几十伏，接上屏蔽线的那一刻，你的接口芯片直接冒烟。
在这个"既要远距离，又要强实时，还要抗干扰"的死局里，单模光纤版反射内存卡（Single-Mode RFM） 就是那个破局的"终极武器"。
今天，我们就来聊聊这项能把微秒级同步 推送到 10公里 之外的黑科技。
第一部分：光纤的魔法 ------ 为什么是"单模"？
我们常见的反射内存卡（如PCIE-5565）通常分为两个版本：多模（Multimode）和单模（Single-mode）。
很多新手在选型时为了省钱选了多模，结果到了现场发现信号跑不动。为什么？
1.1 光的"高速公路"
- 多模光纤 (MMF)：
- 核心：纤芯较粗（50µm或62.5µm）。
- 原理：光在光纤里像台球一样来回反射前进。
- 短板 ：因为光走的路径不同（模间色散），跑远了信号就会"糊"掉（脉冲展宽）。所以多模反射内存卡通常只能跑 300米 到 500米。
- 单模光纤 (SMF)：
- 核心：纤芯极细（9µm），只比光的波长粗一点点。
- 原理：光只能沿着轴心直线传播，没有反射，没有路径差。
- 优势 ：几乎没有色散 ！这意味着信号可以跑得很远很远依然清晰。配合长波长激光（1310nm），它可以轻松实现 10公里 甚至更远的传输。
1.2 工业现场的"隐形护盾"
光纤传输在工业现场不仅仅是距离长，更重要的是它绝缘。
- 抗EMI：光纤里传的是光子，不是电子。你哪怕把光纤缠在几十千伏的高压变压器上，数据也不会受半点影响。
- 隔离地环路：A楼和B楼地电位差100伏？没关系，光纤两端电气完全隔离，根本不需要共地，彻底根除了烧毁接口的风险。
第二部分：架构解析 ------ 10公里的"实时"意味着什么？
在 10公里的距离上实现"实时控制"，是一个非常反直觉的概念。
光速在真空中是 3 × 10 8 3 \times 10^8 3×108 m/s，在光纤玻璃中大约是 2 × 10 8 2 \times 10^8 2×108 m/s。 这意味着，光跑完 10公里，大约需要 50微秒。
对于 TCP/IP 来说，50微秒忽略不计。但对于反射内存来说，我们需要把这个延迟算进控制回路里。
我们来看看一个典型的超远距离分布式控制架构：
20km外 - 监测站 C
10km外 - 泵站/分厂 B
中央控制室 -主站
单模光纤 10km
单模光纤 10km
单模光纤 20km
主控服务器
PCIE-5565 单模版
PCIE-5565 单模版
实时控制器
PCIE-5565 单模版
高速采集卡
在这个环网中：
- 确定性延迟：即使距离这么远，延迟依然是固定的。
- A -> B 延迟 = 50µs (光纤) + 0.5µs (板卡转发) = 50.5µs。
- 这个值雷打不动，控制算法可以完美补偿这个固定的相位滞后。
- 数据一致性：主控室按下"急停"，50微秒后，10公里外的泵站一定会收到指令。相比之下，如果用以太网，可能因为中间经过了5个交换机，延迟在 1ms 到 20ms 之间跳动，这在高速保护中是致命的。
第三部分：核心技术原理 ------ 它是怎么把光射那么远的？
单模版 PCIE-5565 之所以能跑 10km，靠的是 光模块（Transceiver） 的硬实力。
3.1 1310nm 的奥秘
多模卡通常使用 850nm 的短波长激光，这种光在光纤中衰减较大（约 2.5 dB/km）。 而单模卡使用的是 1310nm 的长波长激光。在这个波段，石英光纤的衰减率极低，大约只有 0.35 dB/km。
这就是物理学的降维打击。
3.2 链路损耗预算 (Link Budget) ------ 工程师必修课
在设计长距离反射内存网络时，不能只看说明书上写的"10km"。你必须学会计算光功率预算，否则可能接上了也不通。
假设 PCIE-5565 单模卡的光参数如下：
- 发射功率 (Tx Power): -9 dBm (最小)
- 接收灵敏度 (Rx Sensitivity): -20 dBm
- 可用预算 (Budget) : (-9) - (-20) = 11 dB
现在我们来算算 10km 链路够不够用：
- 光纤衰减 ：10km × 0.35 dB/km = 3.5 dB
- 接头损耗 ：假设两端各有一个 FC/LC 转接头，每个 0.5 dB × 2 = 1.0 dB
- 熔接损耗 ：中间可能有 2 个熔接点，每个 0.1 dB × 2 = 0.2 dB
- 工程余量：必须留 3 dB 的安全余量（防止光纤老化或弯曲）。
总损耗 = 3.5 + 1.0 + 0.2 + 3.0 = 7.7 dB
结论 ：7.7 dB < 11 dB，方案可行！ 信号质量杠杠的。

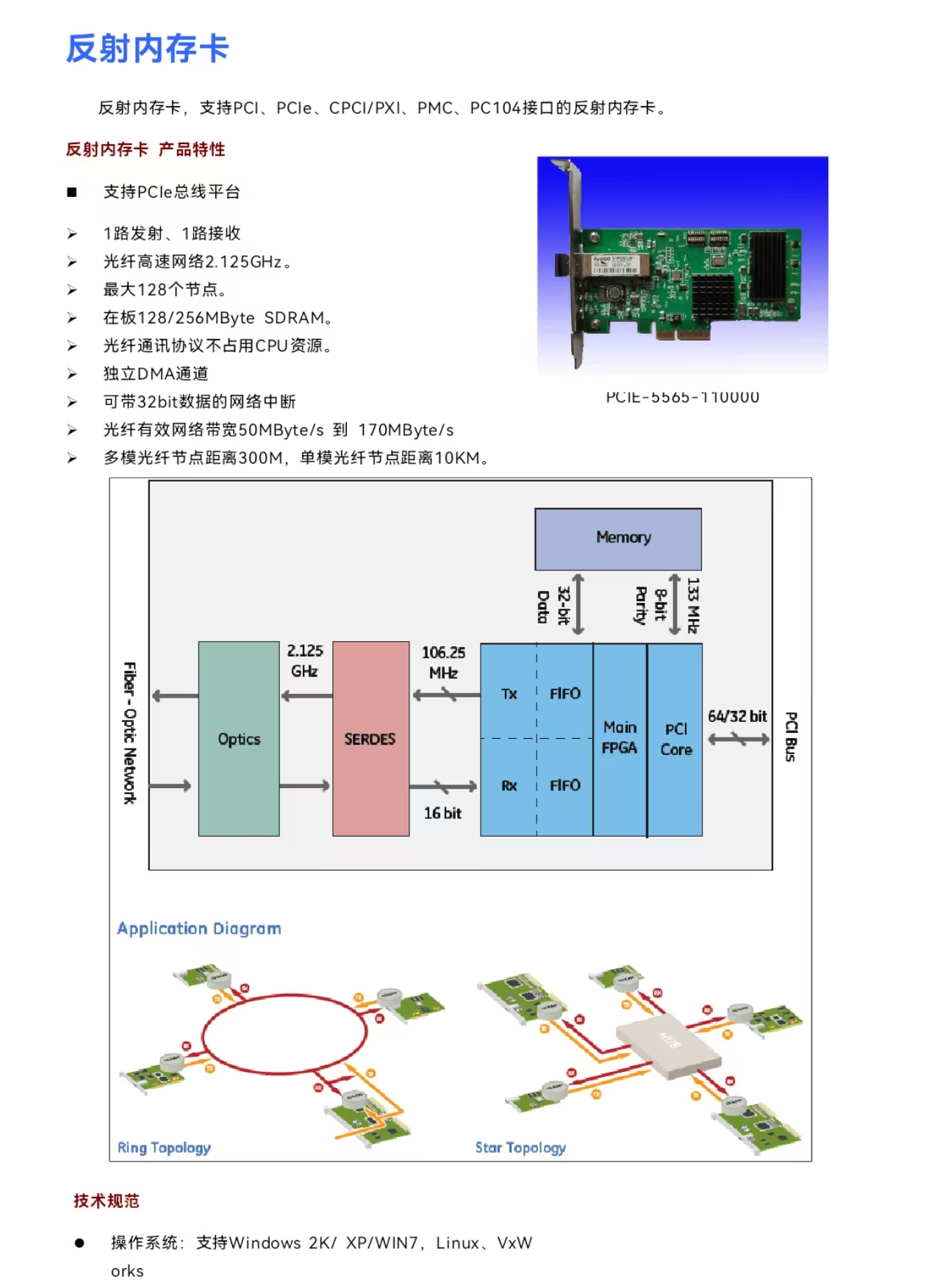

3.3 架构图解：从电到光的全过程
PCIE-5565 单模版核心光路
SFP 光模块-1310nm
物理层驱动
SERDES 串行化层
光信号 - 10公里无中继
LD 激光二极管
FPGA 并行数据
8b/10b 编码
并转串
激光驱动器
单模光纤 OS2-9/125µm
PIN 光电二极管
第四部分：应用场景 ------ 那些只有单模能干的事
4.1 风力发电场集群控制
海上风电场，风机之间距离通常在 500米 到 1公里，整个场区跨度十几公里。
- 痛点：需要所有风机协同调整叶片角度，平滑并网功率。
- 解法：用单模反射内存组成一个巨大的环网。中央控制室可以直接读写每一台风机的实时状态（转速、扭矩、风速），就像它们就在隔壁一样。
4.2 火箭发射场遥测
从发射塔架到远端的指挥中心，距离往往超过 5公里。
- 痛点：火箭点火前的海量传感器数据（压力、温度、阀门状态）必须绝对实时地传回指挥中心，且不能受雷达强电磁干扰。
- 解法：单模光纤天然抗干扰。利用反射内存的高带宽（2.125Gbps），可以传输原始波形数据，而不只是采样值。
4.3 大型粒子加速器
环形加速器的周长往往有好几公里（如LHC）。
- 痛点：这就真的是"环形"拓扑了。成百上千个超导磁体需要在微秒级时间内同步动作，修正粒子束流轨道。
- 解法：只有反射内存能在这种尺度上提供纳秒级的抖动控制。
第五部分：避坑指南 ------ 单模光纤工程实战
想用好单模卡，这几个坑千万别踩：
- 光纤类型别搞混 ：
- 单模光纤一般是黄色外皮（OS1/OS2），纤芯 9µm。
- 多模光纤一般是橙色 （OM1/OM2）或水蓝色（OM3/OM4），纤芯 50µm。
- 千万不要混插！ 把单模卡插在多模光纤上，或者反过来，会导致极大的信号衰减，甚至根本不通。
- 注意光接口类型 ： PCIE-5565 通常使用 LC 接口（SFP模块）。但工业现场的光纤配线架（ODF）可能用的是 FC（圆形螺纹）或 SC（大方口）。一定要提前准备好转接跳线。
- 光太强也不行？ 如果你买了 10km 的单模卡，却只在实验室用 1米 的光纤做测试，有时候会发现丢包 。 为什么？因为单模激光功率强，距离太短会导致接收端光电二极管过载（饱和） 。
- 解决办法 ：串联一个 5dB 或 10dB 的光衰减器，或者把光纤绕在铅笔上几圈（增加弯曲损耗，土办法但有效）。
- 弯曲半径 ： 单模光纤比多模光纤更娇气。布线时，转弯半径不能小于 30mm。如果折成直角，光就漏出去了，信号直接断。
结语：光，连接无限可能
从 100米的铜线囚笼，到 10公里的光纤自由。
单模反射内存卡不仅仅是延长了传输距离，它实际上是改变了分布式系统的拓扑逻辑。它让分散在广阔地理空间上的机器，在这个星球的表面上，逻辑上紧紧地融合在了一起。
在工业4.0和大型基础设施建设的浪潮下，如果你正在为长距离、强干扰、高实时的通讯问题发愁，不妨把目光投向那根细细的玻璃丝。它传递的不仅仅是光，更是工业控制的未来。
如果你对反射内存卡驱动开发、多机同步架构设计 感兴趣，或者在项目中遇到了实时性不足的坑，欢迎在评论区留言或者私信交流。
