从"击鼓传花"到"中央枢纽"，深度解析PCIE-5565网络的物理层设计与Hub选型避坑指南

关键字： 反射内存、实时网、低延迟、5565、环形拓扑、 星形拓扑、混合拓扑

前言：那根被老鼠咬断的光纤

两年前，我参与过一个大型风洞实验室的数据采集项目。几十个传感器节点分布在几百米长的管道沿线，我们用反射内存卡组了一个巨大的光纤环网。

项目验收前一天，系统突然瘫痪。所有节点全部离线，控制室的大屏一片飘红。

排查了一整夜，最后发现是在某个阴暗的角落，一根光纤被老鼠咬断了。因为是单环拓扑，断一处，全网挂。那天晚上我在想，如果当初预算充足一点，上了**Hub（集线器）**做星形组网，哪怕被咬断十根，也就是十个节点掉线，不至于全军覆没。

这就引出了实时网络设计中最基础、也最关键的问题：拓扑结构（Topology）。

在反射内存（RFM）的世界里，怎么连线，不仅仅是布线方便不方便的问题，它直接决定了系统的延迟（Latency） 、可靠性（Reliability）**和**可维护性（Maintainability）。

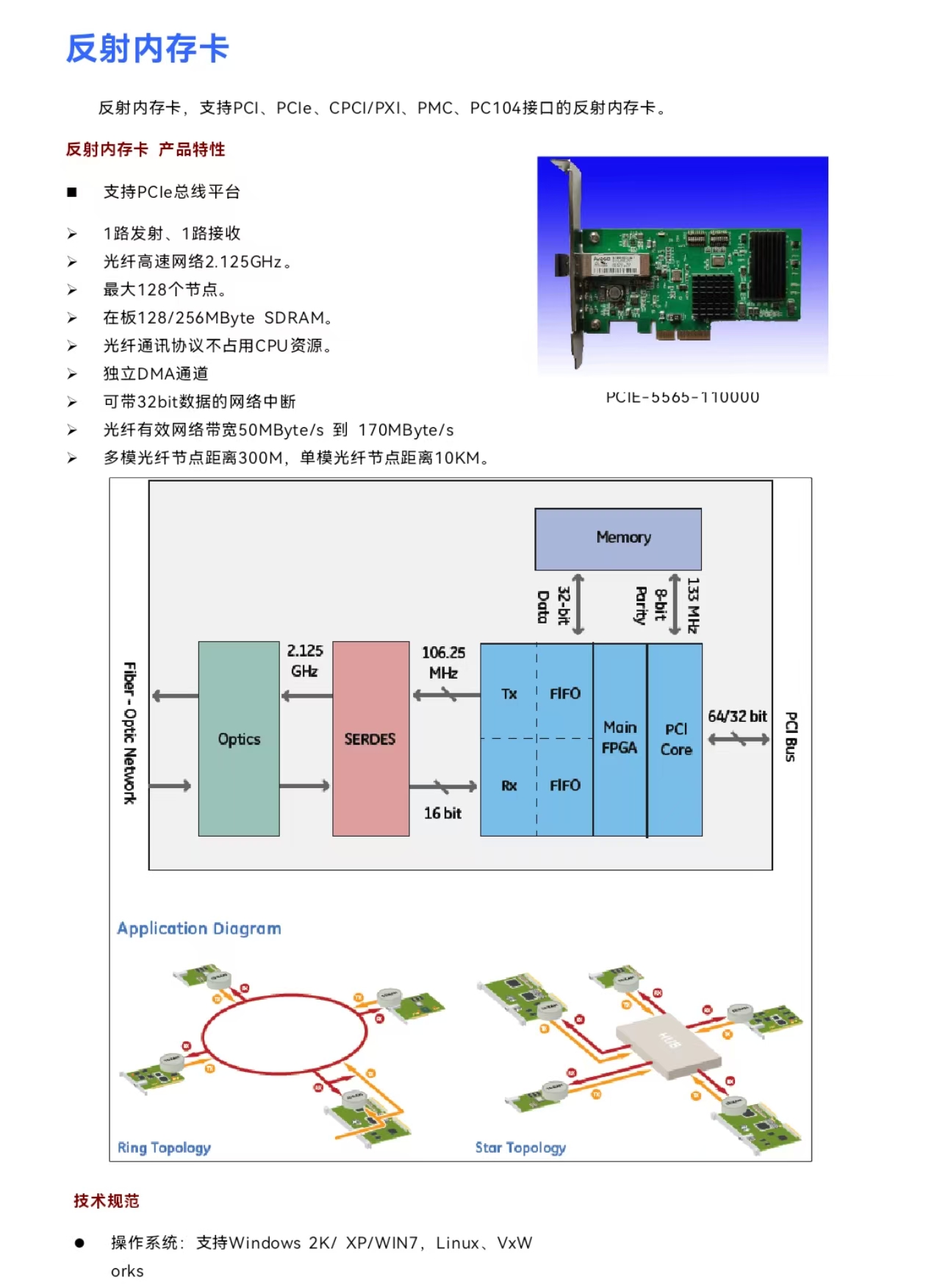

今天，我们就结合经典的 PCIE-5565 架构，把"环形"和"星形"这两种流派扒个底朝天，看看你的项目到底该选哪一种。

第一部分：环形拓扑 (Ring Topology) ------ 简单粗暴的"击鼓传花"

这是反射内存最原始、最经典，也是成本最低的连接方式。

1.1 原理图解

想象一群人围成一个圆圈，玩击鼓传花。数据包就是那朵"花"。

连接方式：节点A的发送口（Tx）连节点B的接收口（Rx），B的Tx连C的Rx......最后Z的Tx连回A的Rx，形成一个闭环。
数据流向：数据必须单向流动。你在A写了一个数据，它必须经过B、C、D...才能回到A（反射内存协议规定，数据回到源节点会被自动移除，防止死循环）。

环形拓扑：单向流动
光纤
光纤
光纤
光纤
节点 A
节点 B
节点 C
节点 D

1.2 优点：省钱、省钱、还是省钱

零额外硬件成本：不需要买昂贵的交换机或Hub。只要你有卡，买几根光纤跳线就能组网。
布线逻辑简单：特别适合物理位置呈线性分布的场景（比如高铁车厢测试、流水线控制）。A挨着B，B挨着C，顺着连下去就行。
延迟可预测：总延迟 = 节点数 × 节点转发延迟 + 光纤总长度延迟。虽然节点越多延迟越大，但这个值是固定的，你可以算得死死的。

1.3 缺点：脆弱的"多米诺骨牌"

单点故障风险：
这是环形拓扑的死穴。环上任何一个节点断电、死机、或者中间任何一根光纤断了，整个网络通讯中断。
- 补救措施 ：现在的 PCIE-5565 卡通常带有 Bypass（旁路） 功能。如果节点B断电，继电器闭合，光信号会物理穿透节点B。但如果光纤被挖断了，那就真没办法了。
维护困难：当环网不通时，排查故障非常痛苦。你不知道是哪两台机器中间的光纤坏了，只能拿着光功率计一段一段测。
扩容麻烦：想在节点B和C之间加一个新节点X？对不起，你得停机，拔掉B和C之间的线，重新连。

第二部分：星形拓扑 (Star Topology) ------ 稳如泰山的"中央车站"

这是土豪的选择，也是高可靠系统的标配。它引入了一个核心设备：反射内存集线器（Hub） ，比如 RFM-HUB-5565。

2.1 原理图解

这种结构就像是一个车轮，Hub是轴心，所有计算机是辐条。

连接方式：每一台计算机（节点）都通过两根光纤（Tx/Rx）直接连到 Hub 的端口上。
数据流向：节点A把数据发给Hub，Hub内部是一个极高速的并行广播引擎，它瞬间把这份数据复制，同时发给B、C、D...

注意： 这里的 Hub 不同于以太网交换机。它不进行存储转发，不看MAC地址，它就是纯物理层的信号复制和再生，延迟极低（通常在几十纳秒级别）。
星形拓扑：并行广播
Tx/Rx
Tx/Rx
Tx/Rx
Tx/Rx
Tx/Rx
RFM HUB 集线器
节点 A
节点 B
节点 C
节点 D
节点 E

2.2 优点：强壮、灵活、易维护

故障隔离（这是核心价值） ：如果节点A的光纤断了，或者节点A烧了，完全不影响 B、C、D 之间的通信。Hub 会自动监测端口状态，把坏掉的端口旁路掉。
热插拔与扩容：想加一台机器？直接插到 Hub 的空闲口上就行，其他机器都不用停机，真正实现了在线扩容。
延迟极低且恒定 ：不管你挂多少个节点，数据只需经过一次 Hub 的转发。节点A到节点B的距离永远是 A -> Hub -> B，不像环形那样可能要绕地球一圈。
信号再生：Hub 具有信号放大（Repeater）功能。长距离传输后的衰减信号到了 Hub 会被重新整形放大，再发给其他节点，网络稳定性更好。

2.3 缺点：贵

硬件成本：一个工业级的反射内存 Hub 价格不菲（通常几万到十几万人民币）。
单点故障转移：虽然节点故障没事了，但如果 Hub 坏了怎么办？那就全完了。
- 解决方案 ：对于核电站或军用级项目，我们通常用 两个 Hub 做双冗余，或者网卡本身支持双光口互备。

第三部分：实战PK ------ 延迟与可靠性的数学题

为了让大家更有概念，我们来算一笔账。

假设我们有 10个节点 ，每两个节点之间光纤长度 100米 （总长1公里）。PCIE-5565 的节点转发延迟约为 0.5微秒 。光在光纤中的传播速度约为 5微秒/公里。

3.1 环形拓扑的延迟计算

最坏情况（数据从节点1传到节点10）：

节点转发延迟：9个中间节点 × 0.5µs = 4.5µs
光纤传输延迟：1公里光纤 ≈ 5µs
总延迟 ≈ 9.5µs

3.2 星形拓扑的延迟计算

假设 Hub 放在物理中心，每个节点连到 Hub 的光纤是 100米。数据路径：节点1 -> Hub -> 节点10

Hub转发延迟：极低，约 0.1µs
光纤传输延迟：100m + 100m = 0.2公里 ≈ 1µs
总延迟 ≈ 1.1µs

结论： 在节点数量多、分布广的场景下，星形拓扑的延迟远远低于环形拓扑。

第四部分：选型指南 ------ 你的项目该选哪种？

不要无脑上 Hub，也不要为了省钱死磕环形。根据我的工程经验，给出以下建议：

4.1 场景一：紧凑型设备内部互联 ------ 选环形

案例：一台半导体光刻机内部，有5个运动控制板卡插在同一个机柜的不同插槽里。
理由：距离极短（几米），光纤断裂风险极低，环境受控。加一个 Hub 既占空间又没必要。
建议：使用短跳线，首尾相连，开启板卡的 Bypass 功能即可。

4.2 场景二：分布式仿真/实验室环境 ------ 选星形

案例：飞行模拟器，或者一个跨越几个房间的硬件在环（HIL）实验室。
理由：经常要插拔设备，经常要修改拓扑，而且人员走动多，容易碰到线。
建议：买一个 8口或 16口的 Hub 放在机柜顶端，所有测试机都连上去。调试方便，坏了一个节点不影响其他人干活。

4.3 场景三：长距离工业现场 ------ 混合拓扑

案例：风力发电场，或者几公里的管廊监测。
理由：全部连回中心 Hub 太费光纤了（布线成本高）。纯环形又太危险。
建议：Hub + 环形。比如每 5 台机器组成一个小环，然后通过 Hub 把这几个小环连起来。或者使用带有光口的中继器。

第五部分：避坑私房话 ------ Hub 使用注意事项

如果你决定使用星形拓扑，有几个坑一定要避开：

自动旁路（Auto-Bypass）的陷阱 ：有些老式的 Hub，当某个端口检测不到光信号时，会自动把这个端口 Bypass 掉。但是，如果是因为光纤接触不良导致信号时断时续，Hub 就会疯狂地切入切出，导致整个网络震荡（Flapping）。
- 对策：在 Hub 的配置软件里，设置合理的信号丢失阈值。
多模 vs 单模： Hub 的光口类型必须和网卡一致。千万别网卡买了单模（长距离），Hub 买成了多模（短距离）。虽然有时候勉强能通，但丢包率会让你怀疑人生。
级联问题：如果节点太多，一个 Hub 插不下，可以买两个 Hub 级联吗？可以。Hub 之间通过光纤互联，逻辑上就变成了一个更大的 Hub。但注意，级联会增加一层的转发延迟（虽然很小），且要注意级联光纤的带宽负载。

结语：拓扑没有最好，只有最合适

在实时网络的设计中，"可靠性" 和 "成本" 永远是一对矛盾体。

环形拓扑 就像是公交车，一站一站走，便宜，但一旦抛锚全车人都得下来推。
星形拓扑 就像是出租车，点对点直达（通过Hub调度），快且互不干扰，但你得付起步价。

作为系统架构师，你的价值就在于根据项目的实际需求（是更在意那几微秒的延迟，还是更在意那几万块的预算），做出最完美的平衡。

如果你对反射内存卡驱动开发、多机同步架构设计 感兴趣，或者在项目中遇到了实时性不足的坑，欢迎在评论区留言或者私信交流。
