Mybatis二级缓存实现详解

上一篇《Mybatis的Executor和缓存体系》介绍了一二级缓存的特点、启用和区别。二级缓存是Mapper级别，在整个应用中可以跨线程共享，所以有更高的命中率。和一级缓存的PerpetualCache相比，二级缓存机制和体系更加完整。

现在，我们一起来看看mybatis二级缓存的创建和实现。

注：本文中源码来自mybatis 3.4.x版本，地址https://github.com/mybatis/mybatis-3.git

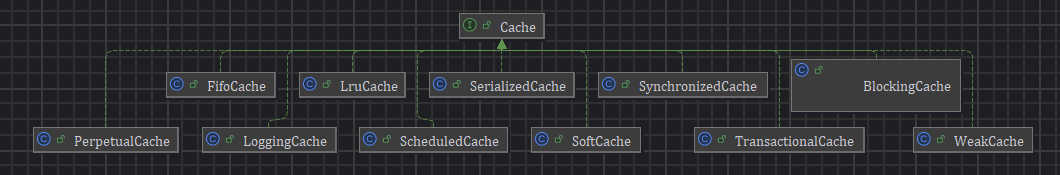

一 Cache接口体系

根接口Cache中定义了缓存的操作方法，有如下约束：

子类实现必须有一个构造函数，该构造函数接收一个字符串类型的cache id作为参数；
MyBatis 会将Mapper文件的namespace作为cache id，来创建Cache实例；
每个namespace都有一个cache实例。

在结构设计上，二级缓存采用装饰器模式，提供了很多扩展功能，如：

内存溢出回收机制，如FIFO、LRU、soft和weak引用；
序列化存储，如SerializedCache
缓存命中统计，LoggingCache

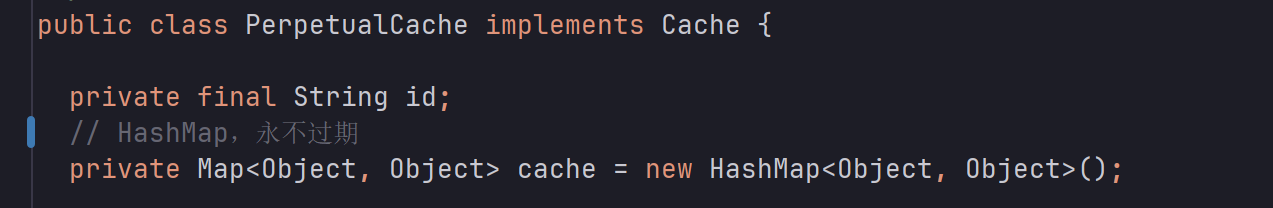

1.1 基础缓存PerpetualCache

PerpetualCache是基础实现，是所有装饰器的被装饰对象；
HashMap存储，简单的键值对存储；
数据永久保存，直到手动清理；
非线程安全。

1.2 淘汰策略装饰器

最近最少使用LruCache

LRU算法：基于LinkedHashMap的访问顺序
容量控制：超出容量时淘汰最久未访问的数据
访问更新：每次get操作都会更新访问顺序
默认大小：1024个对象

java 复制代码

public class LruCache implements Cache {
  // 被装饰的Cache对象
  private final Cache delegate;
  // 最近最少使用算法的实现，基于LinkedHashMap
  private Map<Object, Object> keyMap;
  // 最近最少使用的key，用于移除过期的缓存项
  private Object eldestKey;

  public LruCache(Cache delegate) {
    this.delegate = delegate;
    setSize(1024);
  }

  public void setSize(final int size) {
    keyMap = new LinkedHashMap<Object, Object>(size, .75F, true) {
      private static final long serialVersionUID = 4267176411845948333L;

      @Override
      protected boolean removeEldestEntry(Map.Entry<Object, Object> eldest) {
        boolean tooBig = size() > size;
        if (tooBig) {
          eldestKey = eldest.getKey();
        }
        return tooBig;
      }
    };
  }

  // put时触发移除eldestKey
  @Override
  public void putObject(Object key, Object value) {
    delegate.putObject(key, value);
    cycleKeyList(key);
  }

  // get时触发更新eldestKey
  @Override
  public Object getObject(Object key) {
    keyMap.get(key); //touch
    return delegate.getObject(key);
  }

先进先出FifoCache

FIFO算法：严格按照插入顺序淘汰
队列实现：使用LinkedList维护插入顺序，默认大小为1024
简单高效：不考虑访问频率，只看插入时间
适用场景：数据访问模式相对均匀

java 复制代码

public class FifoCache implements Cache {
    private final Cache delegate;
    private final Deque<Object> keyList;  // LinkedList维护插入顺序

    private void cycleKeyList(Object key) {
        keyList.addLast(key);           // 新key加到队尾
        if (keyList.size() > size) {
            Object oldestKey = keyList.removeFirst();  // 移除队首
            delegate.removeObject(oldestKey);
        }
    }
}

1.3 引用类型装饰器

软引用缓存SoftCache

内存不足时（JVM在OOM前）自动清理，使用SoftReference包装缓存项

java 复制代码

public class SoftCache implements Cache {
  // 维护一定数量强引用，避免缓存项都被GC回收
  private final Deque<Object> hardLinksToAvoidGarbageCollection;
  // 监听GC队列，及时清理失效缓存
  private final ReferenceQueue<Object> queueOfGarbageCollectedEntries;
  private final Cache delegate;

  @Override
  public void putObject(Object key, Object value) {
    // 先清理queueOfGarbageCollectedEntries中GC的缓存项
    removeGarbageCollectedItems();
    // 缓存项包装为SoftReference
    delegate.putObject(key, new SoftEntry(key, value, queueOfGarbageCollectedEntries));
  }

弱引用缓存WeakCache

类似SoftCache，但使用WeakReference，在下次GC时缓存项就可能被回收。

1.4 功能增强装饰器

序列化缓存SerializedCache

深拷贝：每次get返回新的对象实例
线程安全：避免多线程修改同一对象
序列化要求：对象必须实现Serializable接口
性能开销：序列化/反序列化有性能成本

java 复制代码

public class SerializedCache implements Cache {
    @Override
    public void putObject(Object key, Object object) {
        if (object == null || object instanceof Serializable) {
            delegate.putObject(key, serialize((Serializable) object));  // 序列化存储
        } else {
            throw new CacheException("SharedCache failed to make a copy of a non-serializable object: " + object);
        }
    }

    @Override
    public Object getObject(Object key) {
        Object object = delegate.getObject(key);
        return object == null ? null : deserialize((byte[]) object);  // 反序列化返回
    }
}

同步缓存SynchronizedCache

由于PerpetualCache非线程安全，SynchronizedCache 中对所有方法都加synchronized，虽然变得线程安全了，但是高并发时会影响性能。

java 复制代码

@Override
public synchronized void putObject(Object key, Object object) {
    delegate.putObject(key, object);
}

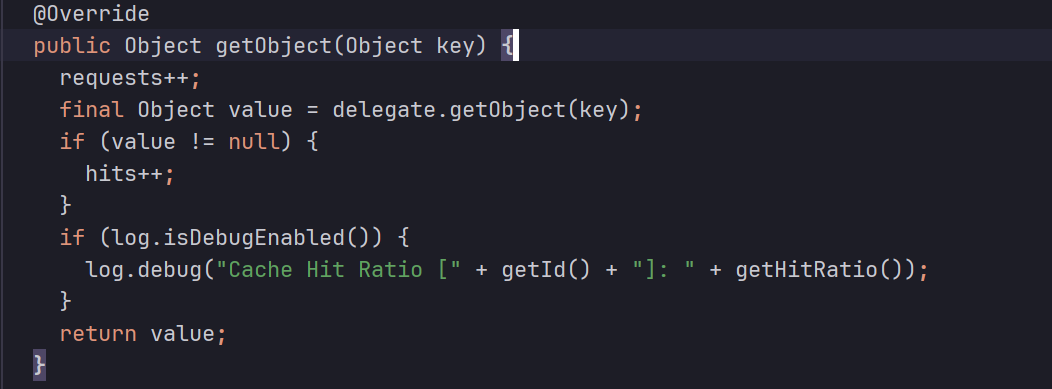

日志缓存LoggingCache

能够统计和输出缓存命中率。

阻塞缓存BlockingCache

适用于高并发环境下防止缓存击穿、数据库查询成本很高的场景。

防止缓存击穿：多线程同时查询同一个不存在的key时，只有一个线程查询数据库
锁机制：每个key对应一个ReentrantLock
超时控制：支持获取锁的超时时间设置

java 复制代码

// 阻塞缓存：当缓存未命中时, 会阻塞当前线程, 直到缓存被填充
public class BlockingCache implements Cache {
  // 锁超时时间
  private long timeout = 1000;
  private final Cache delegate;
  // 每个缓存键对应一个锁对象
  private final ConcurrentHashMap<Object, ReentrantLock> locks;

  // 放入缓存项，同时释放锁对象
  @Override
  public void putObject(Object key, Object value) {
    try {
      delegate.putObject(key, value);
    } finally {
      releaseLock(key);
    }
  }

  @Override
  public Object getObject(Object key) {
    // 先获取缓存键对应的锁对象
    acquireLock(key);
    Object value = delegate.getObject(key);
    // 如果缓存命中, 则释放锁对象
    if (value != null) {
      releaseLock(key);
    }
    // 未命中时返回null，将导致查询数据库、写缓存
    return value;
  }

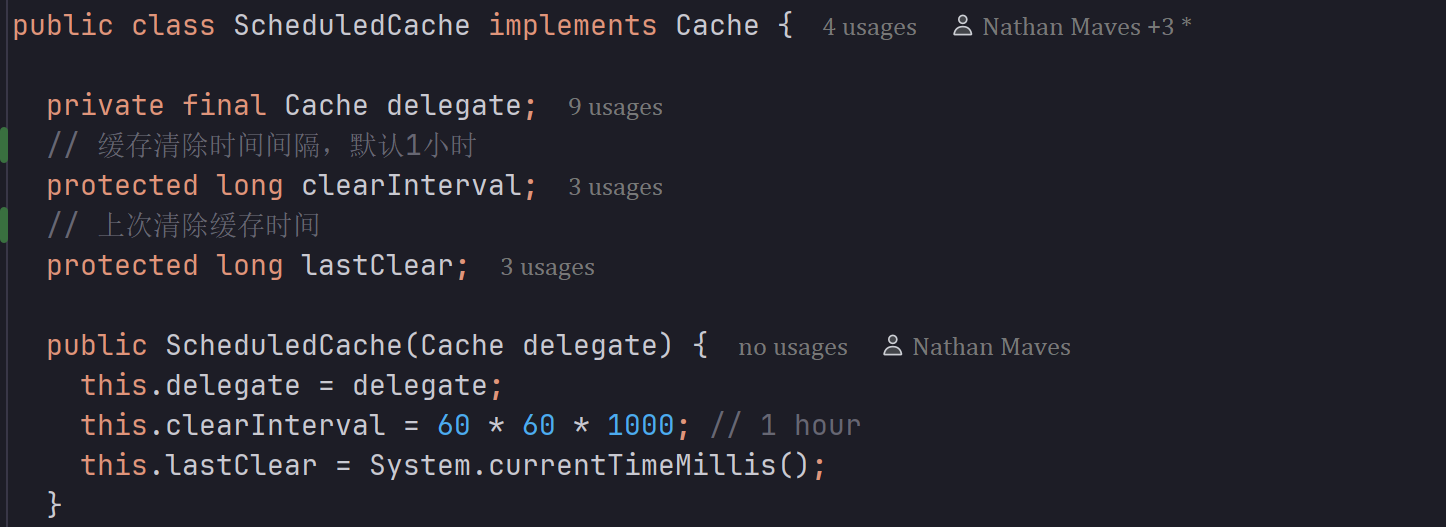

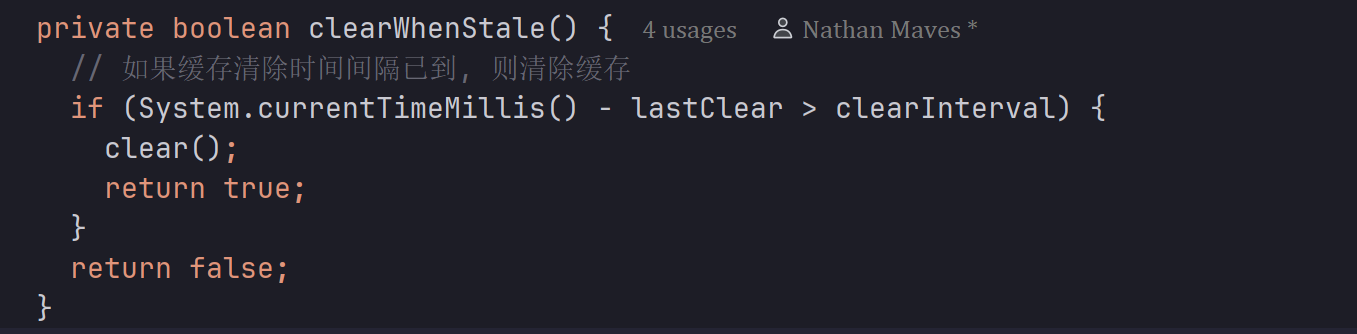

定时清理缓存ScheduledCache

在缓存操作时检查是否超时，超时后自动清空所有缓存数据。支持设置时间间隔。适用于数据有明确的时效性要求、定期刷新缓存数据等场景。

1.5 总结

MyBatis的Cache体系通过装饰器模式，实现了高度的灵活性和可扩展性，每个装饰器专注于单一职责，可以根据实际需求灵活组合使用。

二创建和使用二级缓存

2.1 创建

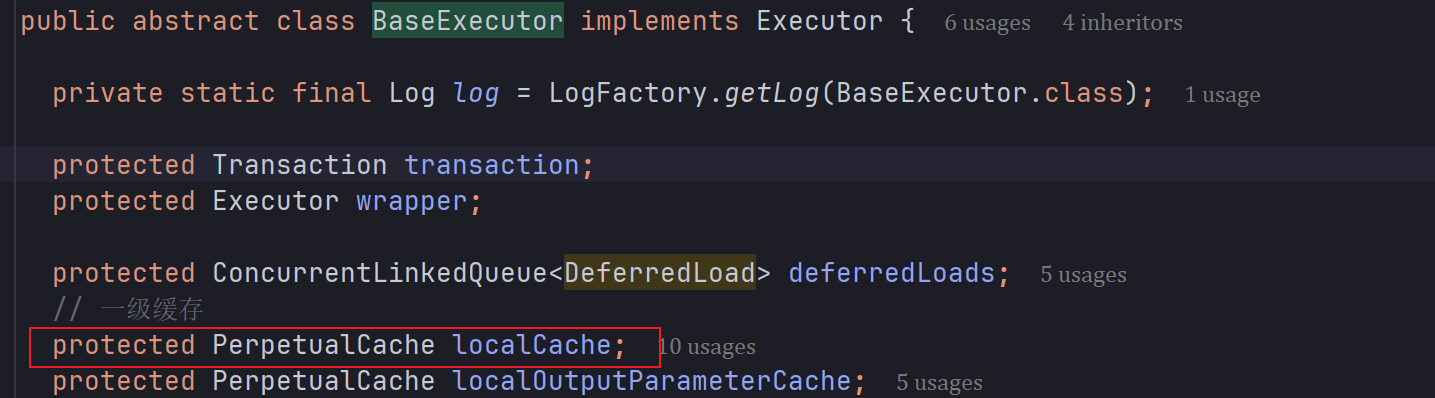

一级缓存是org.apache.ibatis.executor.BaseExecutor中PerpetualCache localCache，默认启用，在创建Executor时就初始化了。

那么，二级缓存是何时创建的呢？

先说结论：

二级缓存实例在应用启动的Mapper XML解析阶段创建，而不是在运行时动态创建。这保证了缓存的生命周期与应用生命周期一致，实现了跨SqlSession的数据共享。
每个Mapper.xml中<cache>标签，对应一个缓存实例，cacheId就是namespace，创建时就应用了所有装饰器。

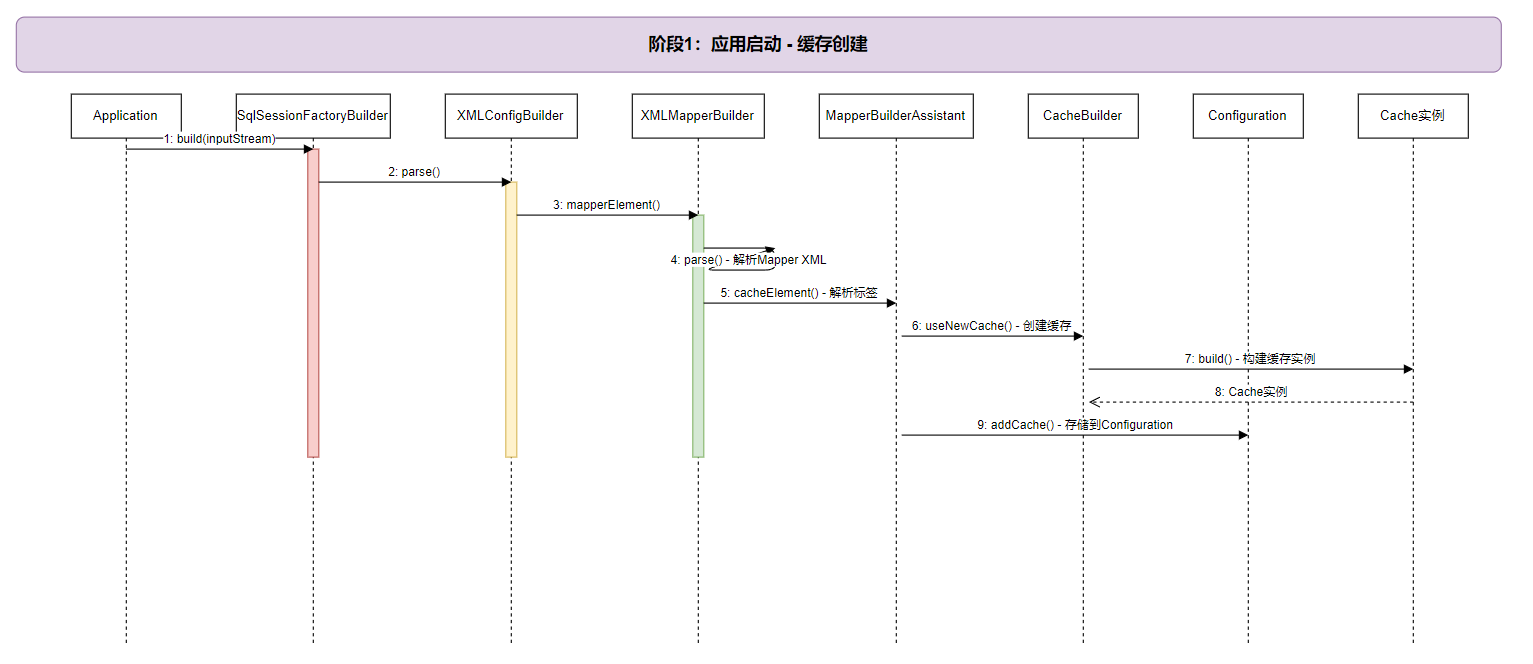

详细流程：

在XMLConfigBuilder.mapperElement方法中，会逐个解析Mapper.xml；

java 复制代码

// XMLConfigBuilder.parse() -> parseConfiguration() -> mapperElement()
private void mapperElement(XNode parent) throws Exception {
    if (parent != null) {
        for (XNode child : parent.getChildren()) {
            if ("package".equals(child.getName())) {
                // 扫描包下的Mapper
            } else {
                // 解析单个Mapper文件
                String resource = child.getStringAttribute("resource");
                InputStream inputStream = Resources.getResourceAsStream(resource);
                XMLMapperBuilder mapperParser = new XMLMapperBuilder(inputStream</mark>, configuration, resource, configuration.getSqlFragments());
                // 在这里创建二级缓存
                mapperParser.parse();
            }
        }
    }
}

在XMLMapperBuilder.configurationElement方法中，会解析Mapper中<cache>标签；

java 复制代码

public class XMLMapperBuilder extends BaseBuilder {
    public void parse() {
        if (!configuration.isResourceLoaded(resource)) {
            configurationElement(parser.evalNode("/mapper"));
            configuration.addLoadedResource(resource);
            bindMapperForNamespace();
        }
    }

    private void configurationElement(XNode context) {
        try {
            String namespace = context.getStringAttribute("namespace");
            if (namespace == null || namespace.equals("")) {
                throw new BuilderException("Mapper's namespace cannot be empty");
            }
            builderAssistant.setCurrentNamespace(namespace);

            // 解析cache标签，创建二级缓存实例
            cacheElement(context.evalNode("cache"));
            cacheRefElement(context.evalNode("cache-ref"));
            // ...其他解析
        } catch (Exception e) {
            throw new BuilderException("Error parsing Mapper XML. The XML location is '" + resource + "'. Cause: " + e, e);
        }
    }
}

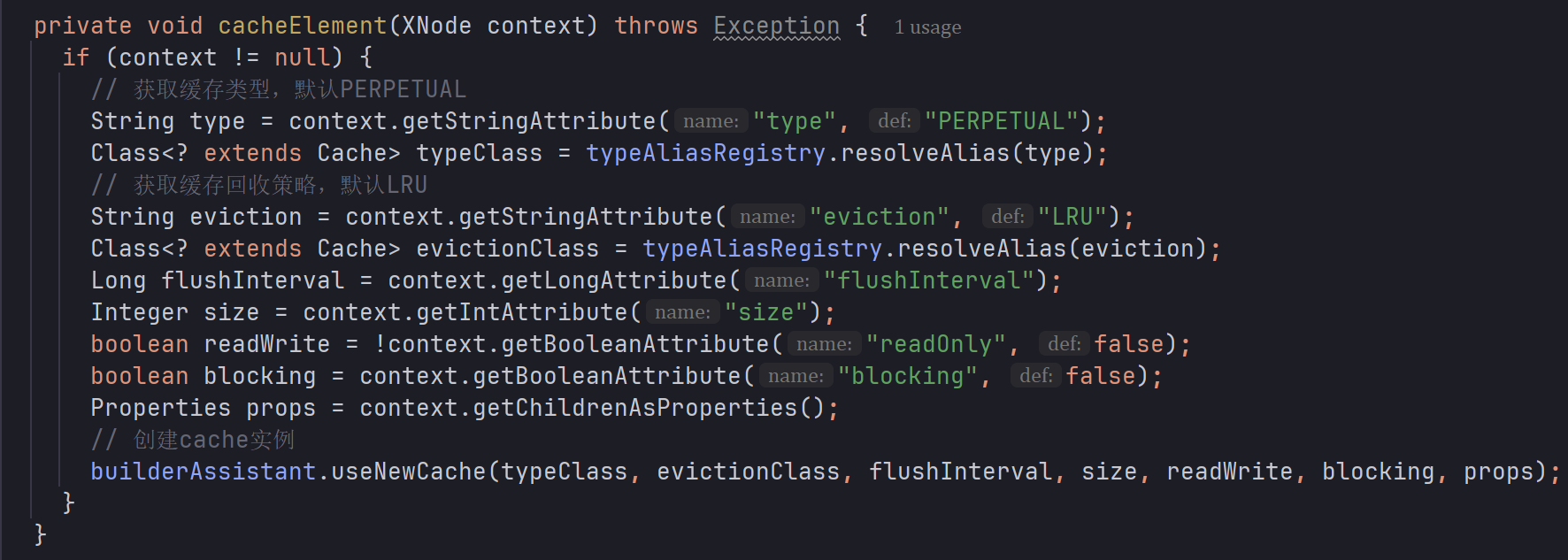

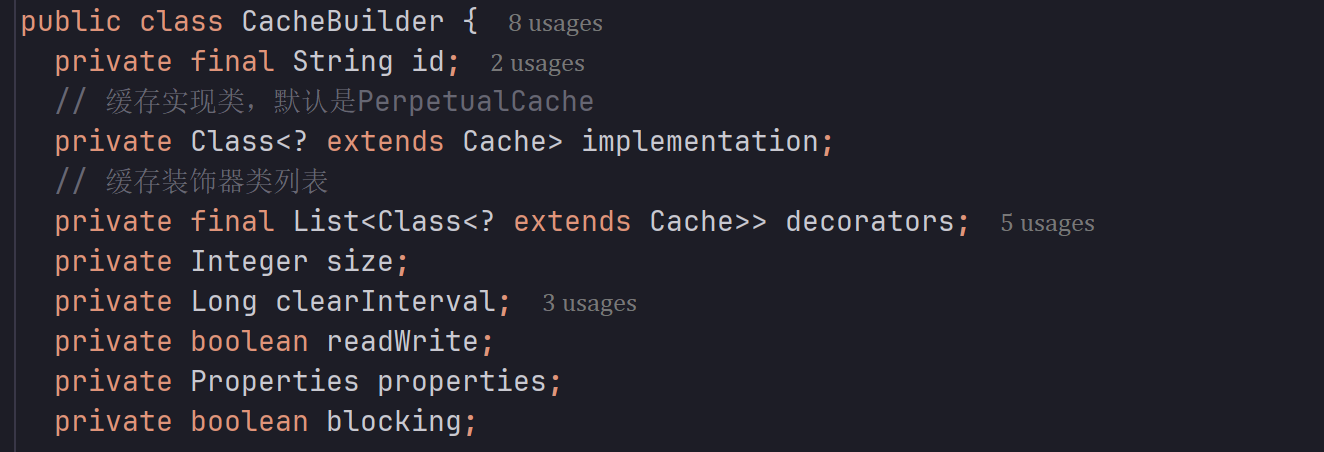

解析缓存配置，准备创建实例

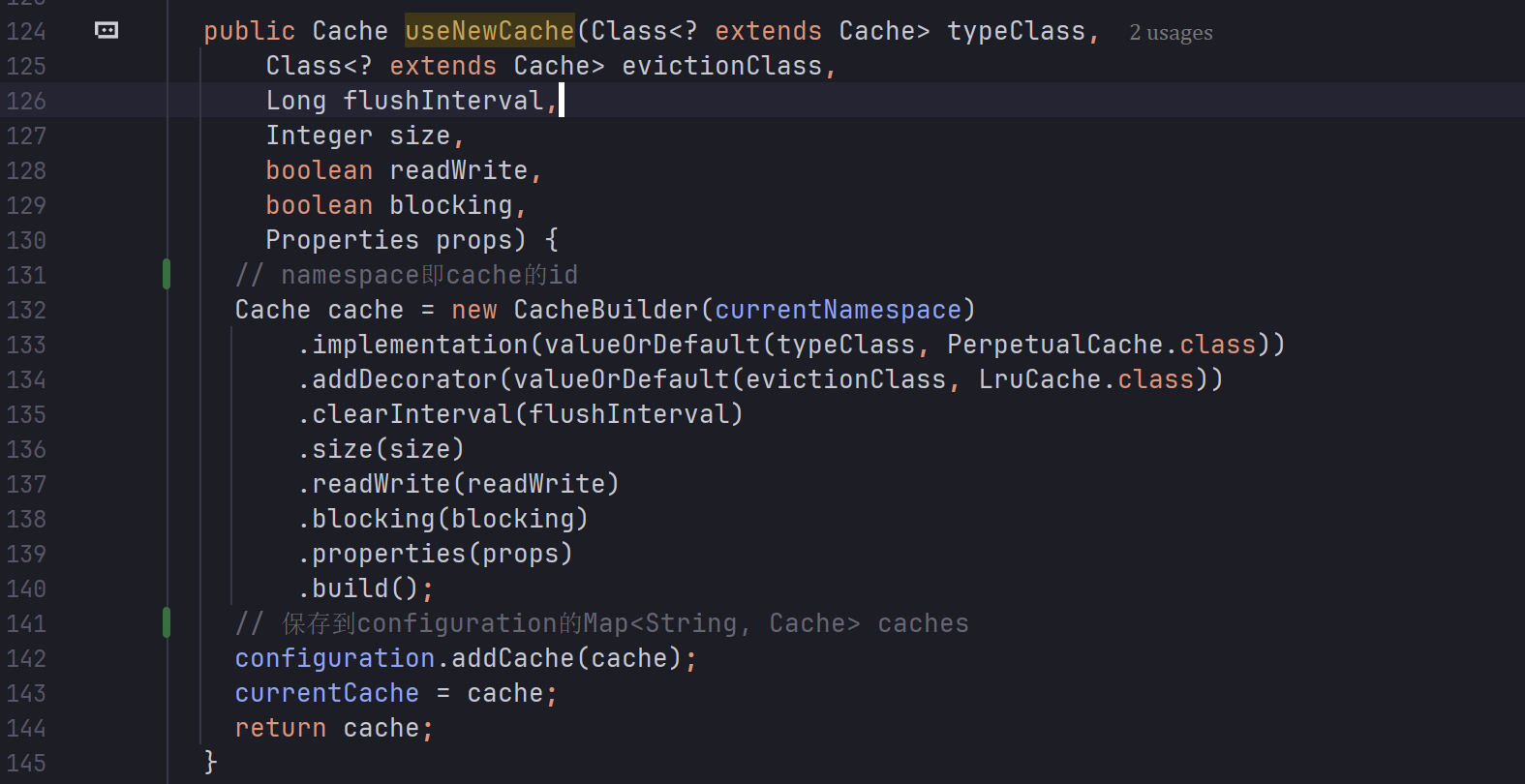

在MapperBuilderAssistant#useNewCache中

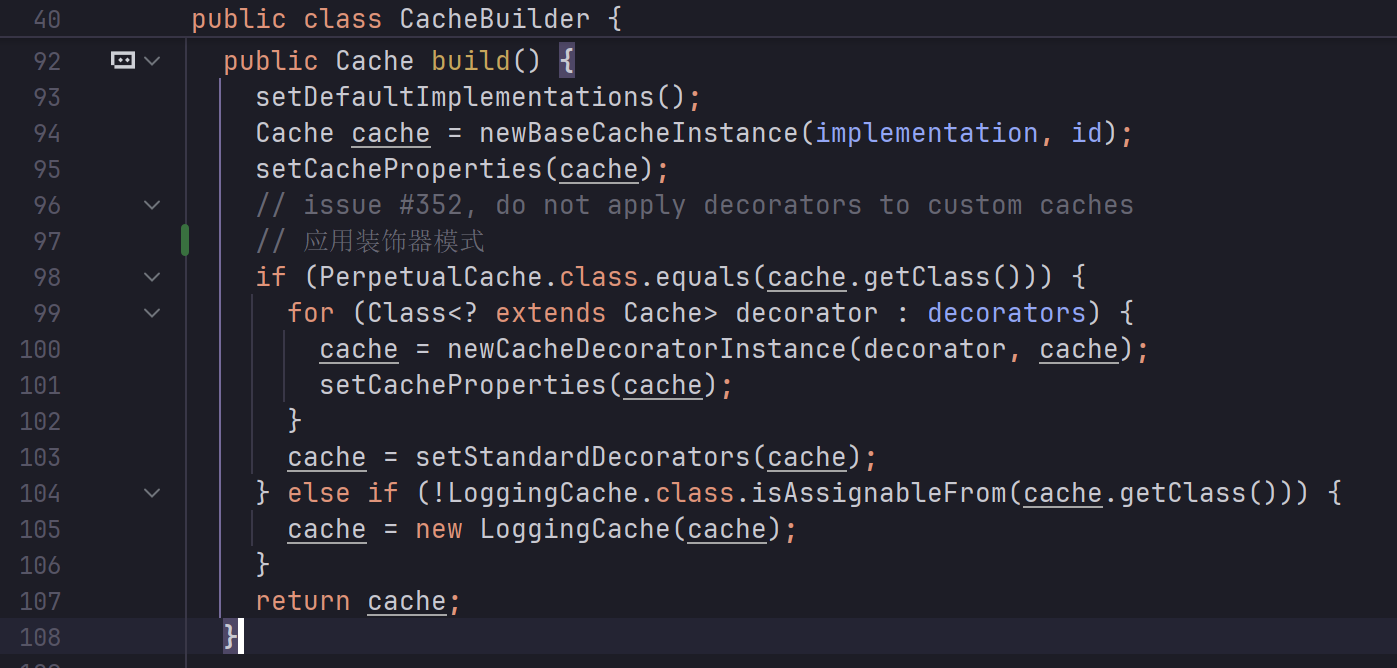

org.apache.ibatis.mapping.CacheBuilder#build中，应用装饰模式

在Mapper.xml中，可配置size、clearInterval等属性，会添加相应的装饰器。

java 复制代码

// CacheBuilder中的装饰器应用顺序
Cache cache = new PerpetualCache(id);
cache = new LruCache(cache);           // 淘汰策略，默认Lru
cache = new ScheduledCache(cache);     // 配置了clearInterval时
cache = new SerializedCache(cache);    // 配置了readWrite时
cache = new LoggingCache(cache);       // 日志
cache = new SynchronizedCache(cache);  // 同步
cache = new BlockingCache(cache);  	   // 配置了blocking时

2.2 使用

创建的二级缓存实例，会被对应的MappedStatement引用。

java 复制代码

public class MappedStatement {
    private Cache cache; // 引用对应的缓存实例

    public Cache getCache() {
        return cache;
    }
}

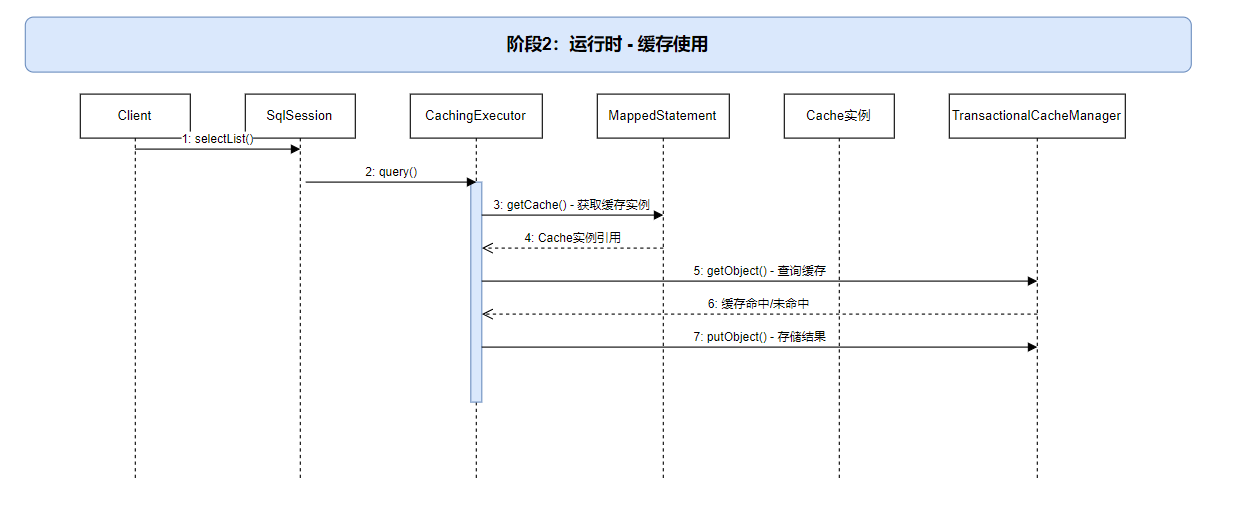

CachingExecutor在查询时，从MappedStatement中获取二级缓存实例并使用

java 复制代码

  public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
      throws SQLException {
    // 获取Mapper配置文件中二级缓存实例
    Cache cache = ms.getCache();
    // 启用了二级缓存
    if (cache != null) {
      // 使用缓存
    }
    //未启用二级缓存，直接查询数据库
    return delegate.<E> query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
  }

三特别的TransactionalCache

TransactionalCache也是Cache接口的实现，是MyBatis二级缓存的事务缓冲区，为二级缓存提供事务语义支持。有以下特性

延迟写入

缓存操作不直接写入二级缓存
所有写操作暂存在entriesToAddOnCommit中
只有事务提交时才真正写入共享缓存

事务隔离

每个事务有独立的TransactionalCache实例
未提交的缓存项对其他事务不可见
保证缓存的事务一致性

java 复制代码

private final Cache delegate;
private boolean clearOnCommit;
// 待提交的缓存项
private final Map<Object, Object> entriesToAddOnCommit;
// 缓存未命中的key。TransactionalCache.putObject不会触发BlockingCache释放锁，
// 因此rollback时对value为null的key，需要执行put来解锁
private final Set<Object> entriesMissedInCache;

public void commit() {
    if (clearOnCommit) {
        delegate.clear();
    }
    // 提交时, 将待添加的缓存项添加到二级缓存中
    flushPendingEntries();
    reset();
}

// 回滚时，丢弃待添加的缓存项
public void rollback() {
    // 回滚时, 解锁所有未命中缓存项的锁对象
    unlockMissedEntries();
    reset();
}

3.1 事务隔离

mybatis中二级缓存跨session共享，当使用TransactionalCache装饰时，如何区分不同事务的待提交缓存项呢？

答案是：不同事务的缓存操作完全隔离。MyBatis通过为每个SqlSession创建独立的TransactionalCache实例来实现事务级别的缓存隔离，而不是在单个实例内部区分不同事务。

实例级别隔离：每个SqlSession在使用二级缓存时，都会创建自己的TransactionalCache包装器
本地缓存区：每个TransactionalCache维护自己的entriesToAddOnCommit映射，存储该事务的待提交项
事务边界控制：只有在调用commit()时，待提交的缓存项才会真正写入共享的二级缓存。

事务A (SqlSession A) 事务B (SqlSession B)
| |
TransactionalCache A TransactionalCache B
| |
entriesToAddOnCommit entriesToAddOnCommit
{key1: value1} {key2: value2}
| |
commit() rollback()
| |
写入二级缓存丢弃缓存项

注意，SqlSession非线程安全，不应被多线程并发使用；因此某一时刻下某个sqlSession最多处理一个事务。

3.2 源码实现

MyBatis通过实例级别的隔离而非数据级别的区分，来实现不同事务的TransactionalCache隔离。

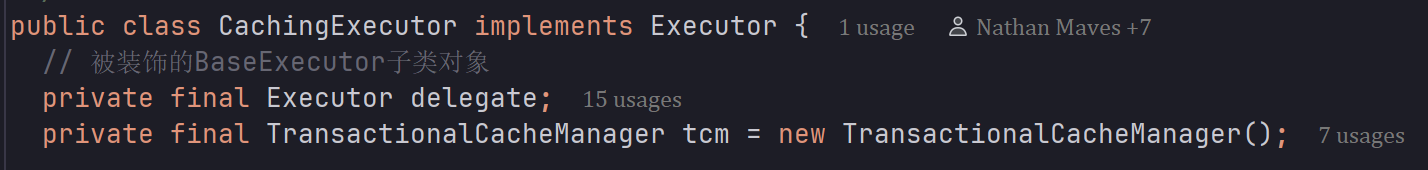

CachingExecutor持有TransactionalCacheManager实例；

TransactionalCacheManager会为每个二级缓存创建一个TransactionalCache对象

java 复制代码

  // 二级缓存的TransactionalCache包装
  private final Map<Cache, TransactionalCache> transactionalCaches = new HashMap<Cache, TransactionalCache>();

  private TransactionalCache getTransactionalCache(Cache cache) {
    TransactionalCache txCache = transactionalCaches.get(cache);
    if (txCache == null) {
      txCache = new TransactionalCache(cache);
      transactionalCaches.put(cache, txCache);
    }
    return txCache;
  }

事务隔离的实现路径

SqlSession级别隔离：每个事务使用独立的SqlSession实例
Executor级别隔离：每个SqlSession创建独立的CachingExecutor
TransactionalCacheManager级别隔离：每个CachingExecutor有独立的TransactionalCacheManager
TransactionalCache级别隔离：每个二级Cache在每个事务中都有独立的TransactionalCache包装
