RK3588 + YOLOv8 田块分割实战指南：从环境搭建到部署落地全流程

引言：在智慧农业领域，田块分割是实现精准灌溉、变量施肥、作物长势监测的核心前提。依托 RK3588 强大的 NPU 算力（算力高达 6TOPS）与 YOLOv8 高效的实例分割能力，我们能快速构建低成本、高性能的田块分割系统。本文将从 0 到 1 拆解全流程，涵盖环境安装、数据集准备、模型训练、RKNN 模型转换、板端推理测试，新手也能轻松跟进！

一、环境搭建：PC 端训练环境 + RK3588 部署环境

核心需求：PC 端完成模型训练与导出，RK3588 端完成模型部署与推理，需保证两端环境兼容性。

1.1 PC 端训练环境搭建（Ubuntu 20.04 为例）

推荐使用 Anaconda 管理环境，避免依赖冲突：

安装 Anaconda 并创建虚拟环境
# 下载并安装 Anaconda（略，官网可查） conda create -n yolov8-rk3588 python=3.9 conda activate yolov8-rk3588
安装 PyTorch 与 TorchVision（适配 YOLOv8，推荐 1.13.1 版本）
pip3 install torch==1.13.1+cu117 torchvision==0.14.1+cu117 --extra-index-url https://download.pytorch.org/whl/cu117
安装 YOLOv8 核心依赖

`# 安装 ultralytics（YOLOv8 官方库）

pip install ultralytics

安装数据集标注工具（可选，用于自制数据集）

pip install labelme

安装其他辅助依赖

pip install opencv-python matplotlib numpy`

验证环境：运行如下命令，若无报错则环境正常
from ultralytics import YOLO model = YOLO('yolov8n-seg.pt') # 加载预训练分割模型 print("环境验证成功！")

1.2 RK3588 端部署环境搭建（Ubuntu 22.04 系统）

核心依赖：RKNN Toolkit2（模型转换与推理）、OpenCV（图像处理）

安装 RKNN Toolkit2（适配 RK3588，推荐 1.4.0 版本）
`# 安装依赖
sudo apt-get install -y python3-pip python3-dev libopencv-dev

安装 RKNN Toolkit2（根据系统架构选择，RK3588 为 aarch64）

pip3 install rknn-toolkit2==1.4.0 -i https://pypi.tuna.tsinghua.edu.cn/simple\`

安装 OpenCV 开发库
sudo apt-get install -y libopencv-core-dev libopencv-highgui-dev libopencv-imgproc-dev
验证环境：
from rknn.api import RKNN rknn = RKNN() print("RK3588 部署环境验证成功！")

二、数据集准备与模型训练

田块分割属于实例分割任务，需标注田块区域的掩码（mask）信息。

2.1 数据集准备

数据采集：收集不同光照、不同角度的农田图像（建议至少 500 张，越多训练效果越好），分辨率统一调整为 640×640（适配 YOLOv8 输入）。

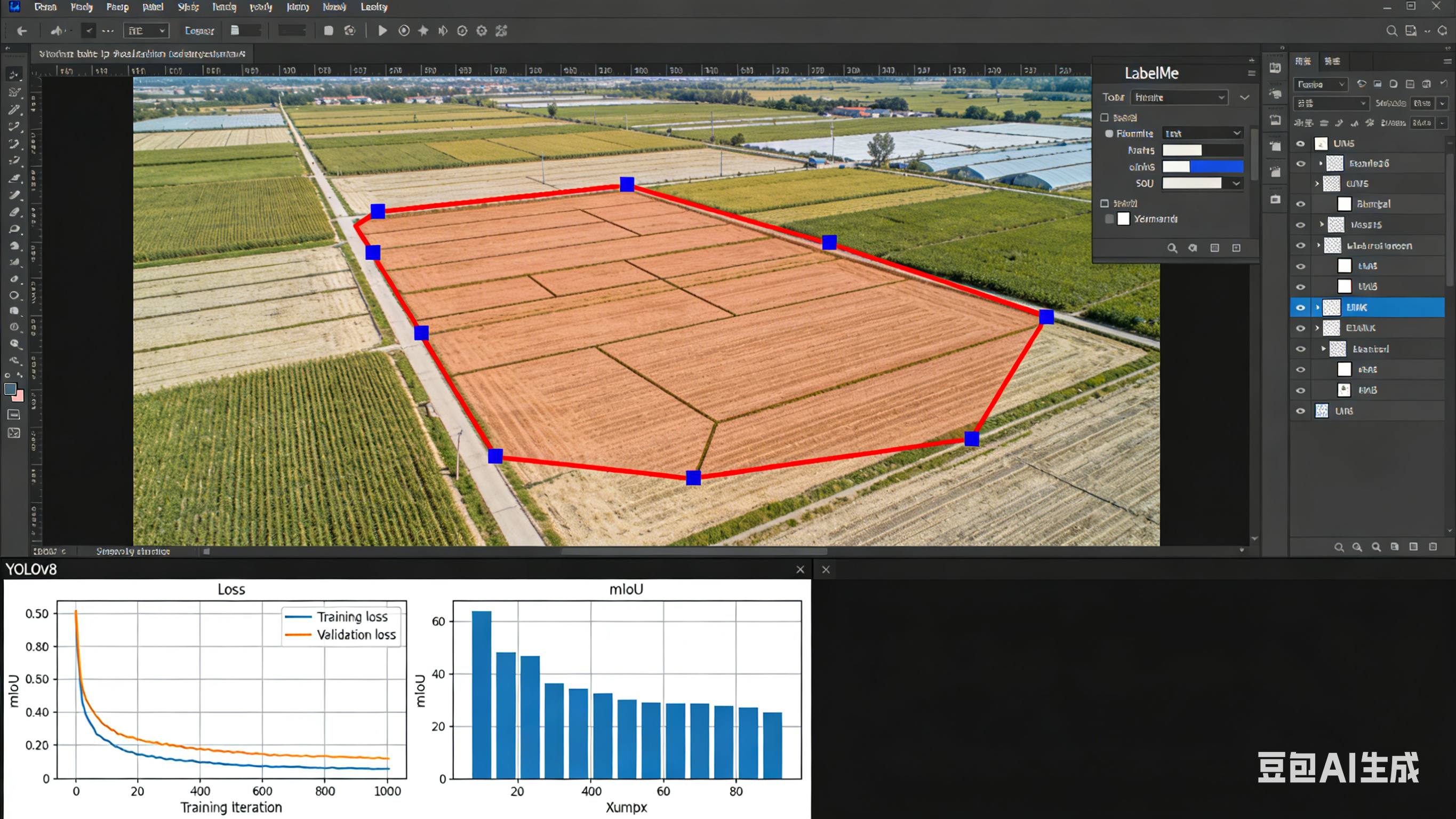

数据标注：使用 LabelMe 工具标注，打开终端输入 labelme，选择图像文件夹，点击"Create Polygons"标注田块轮廓，标签设为"field"，标注完成后生成 JSON 文件。
格式转换：将 LabelMe 生成的 JSON 文件转换为 YOLOv8 所需的 txt 格式（包含目标框与掩码信息），可使用如下脚本：

`import json

import os

import cv2

import numpy as np

def labelme2yolo(labelme_dir, yolo_dir, class_names):

if not os.path.exists(yolo_dir):

os.makedirs(yolo_dir)

for json_file in os.listdir(labelme_dir):

if json_file.endswith('.json'):

读取 JSON 文件

with open(os.path.join(labelme_dir, json_file), 'r') as f:

data = json.load(f)

读取图像

img = cv2.imread(os.path.join(labelme_dir, data['imagePath']))

h, w = img.shape[:2]

生成 txt 文件

txt_path = os.path.join(yolo_dir, json_file.replace('.json', '.txt'))

with open(txt_path, 'w') as f:

for shape in data['shapes']:

label = shape['label']

if label not in class_names:

continue

class_id = class_names.index(label)

转换坐标（LabelMe 为像素坐标，YOLO 为归一化坐标）

points = np.array(shape['points'])

points[:, 0] /= w

points[:, 1] /= h

写入 txt（格式：class_id x1 y1 x2 y2 ...）

f.write(f"{class_id} " + " ".join(f"{x:.6f} {y:.6f}" for x, y in points) + "\n")

保存图像到 yolo 目录

cv2.imwrite(os.path.join(yolo_dir, data['imagePath']), img)

执行转换（class_names 为标注的标签列表）

labelme2yolo("labelme_data", "yolo_data", ["field"])`

数据集划分：将 yolo_data 文件夹分为 train（80%）、val（20%），目录结构如下：
yolo_field_data/ ├── train/ │ ├── images/ # 训练图像 │ └── labels/ # 训练标签 └── val/ ├── images/ # 验证图像 └── labels/ # 验证标签

2.2 模型训练

创建 YOLOv8 配置文件：在 ultralytics/cfg/datasets/ 目录下创建 field_seg.yaml，内容如下：
# field_seg.yaml path: ./yolo_field_data # 数据集根目录 train: train/images # 训练图像路径 val: val/images # 验证图像路径 nc: 1 # 类别数（仅田块一个类别） names: ['field'] # 类别名称
启动训练：使用 YOLOv8n-seg 轻量化模型（适合嵌入式部署），执行训练命令：
yolo segment train data=field_seg.yaml model=yolov8n-seg.pt epochs=100 batch=16 imgsz=640 lr0=0.01 device=0参数说明：epochs（训练轮数）、batch（批次大小）可根据 PC 显存调整；device=0 表示使用 GPU 训练（无 GPU 可去掉此参数，用 CPU 训练，速度较慢）。
训练监控：训练过程中会自动生成 runs/segment/train 目录，包含训练日志、损失曲线、验证指标（mIoU 是分割任务核心指标，越高越好）。若验证集 mIoU 不再提升，可提前停止训练。
导出训练好的模型：训练完成后，在 runs/segment/train/weights 目录下有 best.pt（最优模型）和 last.pt（最后一轮模型），导出为 ONNX 格式（后续转换 RKNN 需此中间格式）：
yolo export model=runs/segment/train/weights/best.pt format=onnx imgsz=640导出成功后，会生成 best.onnx 文件。

三、模型转换：ONNX → RKNN

RK3588 需加载 RKNN 格式模型才能调用 NPU 加速，需使用 RKNN Toolkit2 完成转换，支持量化（INT8 量化可提升推理速度、降低功耗）。

3.1 编写转换脚本（PC 端执行）

python 复制代码

from rknn.api import RKNN

if __name__ == "__main__":
    # 1. 初始化 RKNN 对象
    rknn = RKNN(verbose=True)

    # 2. 配置模型参数（输入图像预处理）
    ONNX_MODEL = "best.onnx"  # 输入 ONNX 模型
    RKNN_MODEL = "best.rknn"  # 输出 RKNN 模型
    DATASET = "dataset.txt"   # 量化数据集路径（包含少量验证集图像路径）
    INPUT_SIZE = [640, 640]   # 输入尺寸

    # 3. 加载 ONNX 模型
    print("Loading ONNX model...")
    ret = rknn.load_onnx(model=ONNX_MODEL, input_size_list=[INPUT_SIZE])
    if ret != 0:
        print("Load ONNX model failed!")
        exit(ret)

    # 4. 配置量化参数（INT8 量化，提升性能）
    print("Configuring model...")
    ret = rknn.config(mean_values=[[0, 0, 0]],  # 图像归一化均值（YOLOv8 已预处理，设为 0）
                      std_values=[[255, 255, 255]],  # 图像归一化标准差
                      quant_img_RGB2BGR=True,  # YOLOv8 输入为 RGB，RK3588 偏好 BGR，需转换
                      quantize_mode="float16"  # 若需更高速度，可改为 "int8"，需准备量化数据集
                      )
    if ret != 0:
        print("Configure model failed!")
        exit(ret)

    # 5. 构建 RKNN 模型
    print("Building RKNN model...")
    ret = rknn.build(do_quantization=False)  # 先不量化，验证转换是否成功；成功后再改为 True 量化
    if ret != 0:
        print("Build RKNN model failed!")
        exit(ret)

    # 6. 导出 RKNN 模型
    print("Exporting RKNN model...")
    ret = rknn.export_rknn(RKNN_MODEL)
    if ret != 0:
        print("Export RKNN model failed!")
        exit(ret)

    # 7. 释放资源
    rknn.release()
    print("Model converted successfully!")

3.2 关键说明

量化数据集：若使用 INT8 量化，需创建 dataset.txt 文件，每行填写一张验证集图像的绝对路径（如 /home/user/yolo_field_data/val/images/1.jpg），建议至少 50 张图像。
转换验证：先以 float16 模式转换，成功后再尝试 INT8 量化，避免因量化问题导致转换失败。
模型传输：将转换好的 best.rknn 文件通过 scp 或 U 盘拷贝到 RK3588 开发板（如 /home/rk3588/field_seg/ 目录）。

四、推理测试：RK3588 板端部署

编写推理脚本，调用 RK3588 NPU 加载 RKNN 模型，对田块图像进行分割测试。

4.1 板端推理脚本

python 复制代码

from rknn.api import RKNN
import cv2
import numpy as np

def preprocess_image(image_path, input_size):
    # 读取图像
    img = cv2.imread(image_path)
    # 调整尺寸
    img_resized = cv2.resize(img, input_size)
    # 归一化（与训练时一致）
    img_normalized = img_resized / 255.0
    # 转换为 NCHW 格式（RKNN 输入要求）
    img_transposed = np.transpose(img_normalized, (2, 0, 1))
    # 扩展维度（添加 batch 维度）
    img_input = np.expand_dims(img_transposed, axis=0).astype(np.float32)
    return img, img_input

def postprocess_output(output, input_size, img_origin, class_names, conf_thres=0.5):
    # YOLOv8 分割输出包含：目标框、置信度、类别、掩码
    # 此处简化处理，提取掩码并可视化
    # 实际项目需根据 YOLOv8 输出格式解析（可参考 ultralytics 官方后处理代码）
    masks = output[0]  # 掩码输出（假设第一个输出为掩码）
    # 调整掩码尺寸为原始图像尺寸
    masks_resized = cv2.resize(masks.squeeze(0).transpose(1,2,0), (img_origin.shape[1], img_origin.shape[0]))
    # 过滤低置信度掩码
    masks_filtered = (masks_resized[..., 0] > conf_thres).astype(np.uint8) * 255
    # 可视化：将田块区域标记为绿色
    img_result = img_origin.copy()
    img_result[masks_filtered == 255] = [0, 255, 0]  # 田块区域设为绿色
    return img_result

if __name__ == "__main__":
    # 1. 初始化 RKNN 对象
    rknn = RKNN()

    # 2. 加载 RKNN 模型
    RKNN_MODEL = "best.rknn"
    INPUT_SIZE = (640, 640)
    CLASS_NAMES = ["field"]
    ret = rknn.load_rknn(RKNN_MODEL)
    if ret != 0:
        print("Load RKNN model failed!")
        exit(ret)

    # 3. 初始化运行环境
    print("Initializing runtime environment...")
    ret = rknn.init_runtime(target="rk3588", device_id="0")  # target 指定为 rk3588
    if ret != 0:
        print("Init runtime environment failed!")
        exit(ret)

    # 4. 读取并预处理图像
    IMAGE_PATH = "test_field.jpg"  # 测试图像路径
    img_origin, img_input = preprocess_image(IMAGE_PATH, INPUT_SIZE)

    # 5. 执行推理
    print("Running inference...")
    outputs = rknn.inference(inputs=[img_input])

    # 6. 后处理并可视化
    img_result = postprocess_output(outputs, INPUT_SIZE, img_origin, CLASS_NAMES)

    # 7. 显示与保存结果
    cv2.imshow("Field Segmentation Result", img_result)
    cv2.waitKey(0)
    cv2.imwrite("result.jpg", img_result)
    print("Inference completed! Result saved as result.jpg")

    # 8. 释放资源
    rknn.release()
    cv2.destroyAllWindows()

4.2 测试步骤与结果验证

准备测试图像：在 RK3588 开发板上放置一张农田测试图像（test_field.jpg）。
运行推理脚本：
python3 rknn_inference.py
结果查看：脚本会显示分割结果（田块区域标记为绿色），并保存为 result.jpg。若分割区域准确、无明显漏检/误检，说明部署成功。
性能测试：可添加计时代码，统计推理耗时（RK3588 NPU 推理 YOLOv8n-seg 模型，640×640 输入下耗时可低至 20ms 以内，满足实时需求）。

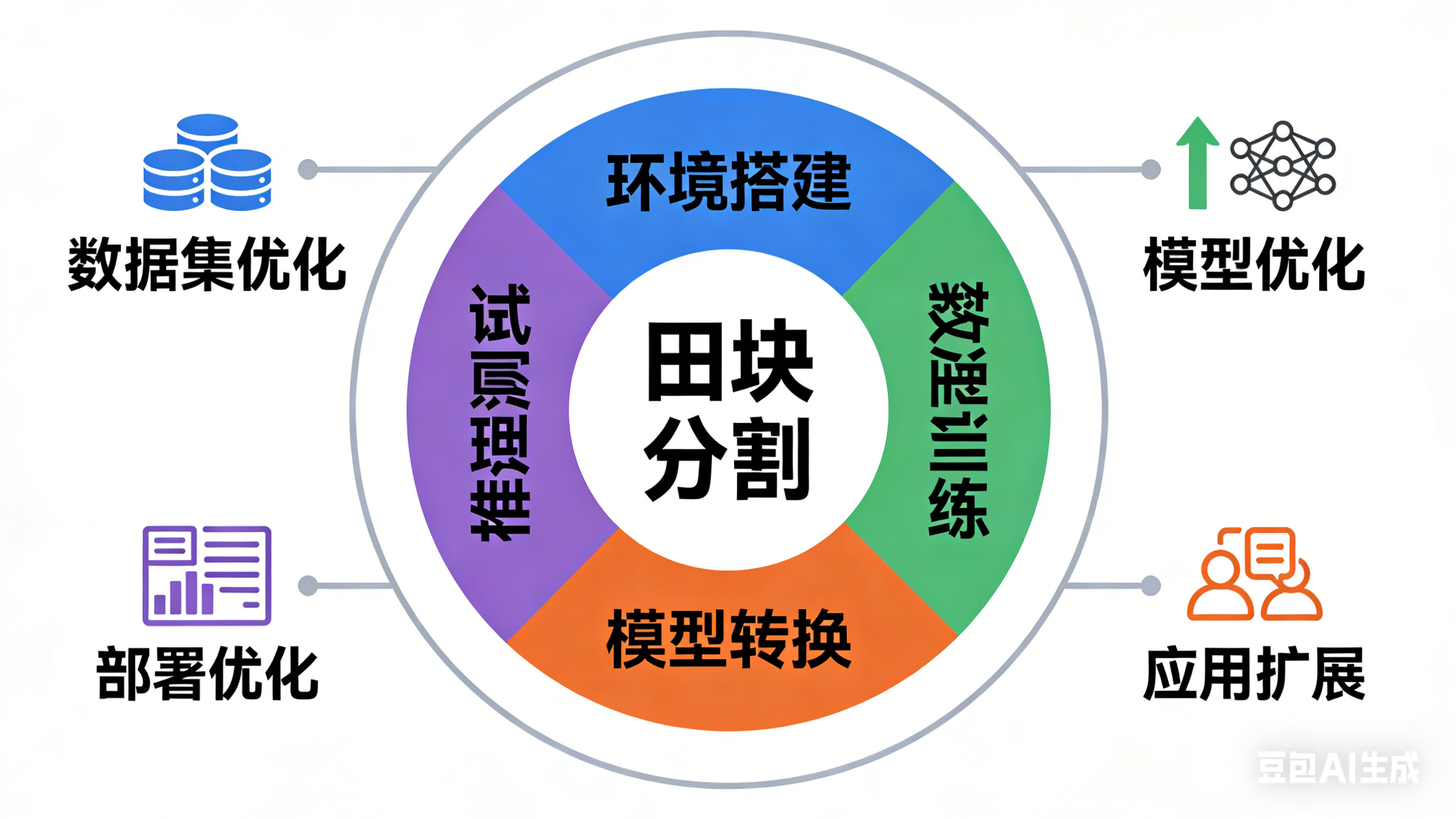

五、总结与优化方向

5.1 全流程总结

本文完成了从 PC 端环境搭建、数据集标注与训练，到 ONNX 模型导出、RKNN 模型转换，再到 RK3588 板端推理的全流程实现。核心优势在于利用 YOLOv8 高效的分割能力与 RK3588 强大的 NPU 算力，实现了低成本、实时性的田块分割系统。

5.2 优化方向

数据集优化：增加更多场景（如雨天、阴天、不同作物类型）的田块图像，提升模型泛化能力。
模型优化：使用 YOLOv8s-seg 模型（精度更高）或通过剪枝、量化进一步提升推理速度。
应用扩展：结合视频流推理，实现实时田块监测；添加田块面积计算、边界提取等功能。
部署优化：将 Python 脚本封装为 C++ 程序，进一步降低 latency，适配嵌入式实时系统。

结语：通过本文的全流程指南，相信你已掌握 RK3588 + YOLOv8 实现田块分割的核心技术。后续可根据实际应用场景持续优化，推动智慧农业相关产品的落地。如果在操作过程中遇到问题，欢迎在评论区交流！
