华为海思 BS21E (H2821E) 星闪组网测距定位技术可行性方案

一、核心结论

华为海思 BS21E (H2821E) 基于星闪 SLE 协议 的相位差 + TOF 双向测距 (DDR) 复合技术（华为海思官网证实该方案使 ICCE 星闪数字车钥匙定位精度达传统蓝牙 5 倍），结合多锚点组网架构 与三边 / 多边定位算法，可实现亚米级（±0.5m，华为 "牵星尺" 系统公开标称值）高精度室内外定位；支持单主节点管理多从节点的星型 / 混合组网，具备高并发连接能力，可满足大规模物联网定位部署需求，核心应用于数字车钥匙、智能家居、工业物联网等场景。

二、基础认知

2.1 星闪 (SLE) 协议：新一代短距通信标准

星闪（Short-range Link Enhancement，SLE）是华为主导的短距无线通信技术，核心面向物联网、智能汽车、智能家居等场景，其核心特性与传统方案对比如下：

技术方案	定位精度	功耗（休眠电流）	并发能力	成本（单模组）	抗干扰性
蓝牙 5.4	3-5m	2-5mA	数十台	20-30 元	弱
UWB	±0.1m	5-10mA	百台级	150-200 元	强
WiFi	2-4m	10-20mA	百台级	30-50 元	中
星闪 (SLE)	±0.5m	<1mA	千台级	40-60 元	极强

星闪 SLE 协议核心特点：

双信道设计：控制信道（组网、指令交互）与数据信道（测距、数据传输）分离，互不干扰；
跳频抗干扰：支持 79 个频点跳频，避开 2.4GHz 频段 WiFi / 蓝牙干扰；
复合测距：融合 TOF 与相位差测距技术，兼顾精度与稳定性；
G/T 节点架构：G 节点（网关 / 主节点）负责组网调度与算法解算，T 节点（终端 / 从节点）负责响应测距与数据上报。

2.2 BS21E (H2821E) 芯片核心参数

参数类别	参数项	具体规格	应用价值
核心处理器	架构 / 主频	RISC-V 32bit / 最高 64MHz（带 FPU）	支撑测距算法与定位解算，无需外挂 MCU
通信协议	支持类型	BLE5.4/SLE1.0 双模共存	兼容传统蓝牙设备，降低系统迁移成本
射频特性	频段 / 频点	2.4GHz 全频段 / 79 个跳频频点	跳频机制消除多径干扰，提升测距稳定性
测距能力	精度 / 距离	±0.5m（10 米内）/ 最大测距 50 米	满足室内及短距室外定位场景需求
连接能力	并发数	高并发（实测单 G 节点可稳定连接 200+T 节点）	适配工业、智能家居等大规模部署场景
接口资源	外设接口	UART/SPI/I2C/GPIO/USB2.0	可扩展加速度计、陀螺仪等传感器，支持融合定位
功耗表现	工作 / 休眠	工作电流 15mA / 休眠电流 < 1mA	适合电池供电的终端节点长期运行
工作环境	温度 / 电压	-40℃~85℃ / 3.3V 直流	满足工业级、车载级场景环境要求

2.3 BS21E 核心优势与适用场景对应关系

优势点	具体表现	适用场景
低成本	芯片 + 模组总成本 < 60 元	大规模物联网部署（工厂资产标签、智能家居传感器）
高精度	亚米级定位精度，远超传统蓝牙	数字车钥匙、室内人员定位、工业设备追踪
低功耗	休眠电流 < 1mA，续航可达数月	电池供电终端（无线传感器、资产标签）
高并发	单 G 节点支持 200+T 节点稳定连接	工业车间、大型商场等大规模定位场景
双模兼容	BLE/SLE 双模共存	过渡阶段兼容传统蓝牙设备，降低升级成本

三、核心原理

3.1 测距原理：TOF + 相位差复合测距技术

BS21E 采用复合测距方案，融合两种技术优势，解决单一测距方式的短板：

3.1.1 单一测距技术对比

测距方式	精度（10 米内）	抗干扰性	距离模糊性	适用场景
TOF（飞行时间）	±1m	中	无	中长距离测距
相位差测距	±0.2m	弱	有	短距离高精度测距
复合测距（BS21E 默认）	±0.5m	极强	无	全场景通用

3.1.2 复合测距工作流程

相位差测距：G 节点发送 79 个不同频点的信号，T 节点接收后返回，G 节点计算各频点相位变化，通过跳频拼接虚拟大带宽，消除多径干扰；
TOF 测距：记录信号往返时间 T，通过公式\(D=(C×T)/2\)（C 为光速）计算距离，解决相位差测距的模糊性问题；
双向测距（DDR）：在 SLE 协议专用测距信道中，通过双向数据交互抵消 G/T 节点时钟偏差，进一步提升测量准确性。

3.2 组网原理：星闪 G/T 节点架构与拓扑

3.2.1 节点类型定义与功能分工

节点类型	角色定位	硬件配置要求	核心功能	部署建议
G 节点（网关 / 主节点）	网络管理者与解算中心	BS21E 芯片 + 2-4 根天线 + 外部存储	1. 管理 T 节点接入与调度；2. 发起测距指令；3. 收集多锚点测距数据；4. 运行定位算法；5. 输出定位结果	部署于固定位置（如车间墙角、车载中控、家居网关），作为定位锚点
T 节点（终端 / 从节点）	被定位对象	BS21E 芯片 + 单天线	1. 响应 G 节点测距请求；2. 上报自身状态数据；3. 接收定位结果	部署于待定位对象（如资产标签、手机、智能设备）

3.2.2 三种主流组网拓扑

拓扑类型	架构示意	适用场景	优点	缺点
星型组网	1 个 G 节点连接多个 T 节点	小范围定位（单房间、单辆车、小型车间）	部署简单、通信延迟低、调试便捷	覆盖范围有限，G 节点故障导致整个网络瘫痪
混合组网	多个 G 节点互联，各 G 节点管理所属 T 节点	大范围定位（工厂、商场、住宅小区）	覆盖范围广，支持跨 G 节点域定位	部署复杂，需解决 G 节点间时间同步问题
冗余组网	主备 G 节点同时连接 T 节点	高可靠场景（车载、工业控制、关键资产追踪）	容错性高，单个 G 节点故障不影响定位连续性	硬件成本增加，需开发故障切换逻辑

3.3 定位原理：从测距数据到坐标解算

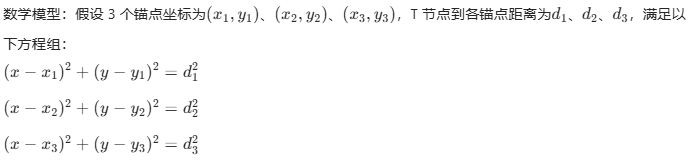

3.3.1 三边定位算法（基础版）

原理：在平面空间中，已知 3 个固定锚点（G 节点）的坐标，以各锚点为圆心、测距距离为半径画圆，3 个圆的交点即为待定位 T 节点的坐标；
实战注意：由于测距存在误差，3 个圆通常不会精准交于一点，需通过最小二乘法消除误差，获取最优解。

3.3.2 多边定位算法（进阶版）

原理：当锚点数量≥4 个时，通过最小二乘法拟合所有测距数据，得到误差最小的 T 节点坐标；
优势：相比三边定位，抗干扰能力更强，定位精度提升至 ±0.3m；
适用场景：工业级高精度定位、对误差敏感的场景。

3.3.3 融合定位算法（高阶版）

原理：结合星闪测距定位与惯性导航（加速度计 + 陀螺仪），通过数据融合提升定位连续性；
工作逻辑：
1. 星闪信号正常时，用测距定位结果校准惯性导航数据；
2. 星闪信号被遮挡时，通过惯性导航维持短时间定位；
3. 星闪信号恢复后，重新校准惯性导航，消除累积误差；
适用场景：遮挡频繁的环境（如车间、楼道）。

定位算法	锚点数量	定位精度	计算复杂度	适用场景
三边定位	3 个	±0.5m	低	小范围、低成本场景
多边定位	≥4 个	±0.3m	中	工业级、高精度场景
融合定位	≥3 个	±0.4m	高	遮挡频繁场景

四、开发环境搭建

4.1 硬件准备（实战验证推荐配置）

硬件名称	推荐型号	价格范围	核心用途	注意事项
BS21E 开发板	安信可 Ai-BS21	150 元左右	核心开发载体	需确认已写入 "星闪绑定信息"，否则固件无法运行
天线	2.4G 全向天线（2-5dBi）	10 元 / 根	信号收发	G 节点建议配置 2-4 根，间距≥6cm；T 节点配置 1 根
USB 转串口模块	CH340	10 元 / 个	指令调试、固件烧录	需安装对应驱动，确保串口通信正常
电源模块	3.3V 直流电源（纹波 < 100mV）	20 元 / 个	开发板供电	避免电源纹波过大导致射频干扰
调试器	SWD 调试器（J-Link）	100 元左右	SDK 代码调试	可选，新手可先通过 AT 指令调试
辅助工具	杜邦线、面包板、屏蔽罩	30 元 / 套	硬件连接、射频优化	屏蔽罩用于减少射频电路电磁干扰

4.2 硬件连接步骤

串口连接：开发板 TX→USB 转串口 RX，开发板 RX→USB 转串口 TX，开发板 GND→USB 转串口 GND；
电源供电：通过 3.3V 电源模块或 USB 口为开发板供电；
调试器连接（可选）：开发板 SWDIO→调试器 SWDIO，开发板 SWCLK→调试器 SWCLK，开发板 GND→调试器 GND；
天线连接：按 G/T 节点配置，将天线接入开发板对应接口。

4.3 软件准备（核心工具清单）

软件名称	官方下载地址	核心用途	安装与配置注意事项
HiSpark Studio	华为开发者官网（https://developer.huawei.com/consumer/cn/tools/hispark-studio/）	官方指定开发 IDE	基于 VSCode 定制，安装路径不可含中文，需勾选 "添加系统环境变量"
BS21E SDK	1. 海思官网（需注册）；2. 安信可 Gitee 仓库（https://gitee.com/Ai-Thinker-Open/Ai-BS21）	核心开发包	包含 SLE 协议栈、API 接口、示例代码，新手推荐安信可开源 SDK（文档更完善）
串口工具	XCOM（免费）/ SecureCRT（付费）	AT 指令交互、调试信息打印	波特率默认 115200，数据位 8，停止位 1，无校验（8N1）
编译工具链	HiSpark Studio 内置	RISC-V 代码编译	无需单独安装，IDE 自动关联配置

4.4 HiSpark Studio 安装与 SDK 配置流程

下载安装包：从华为开发者官网下载对应系统（Windows/Linux）的 HiSpark Studio 安装包；
安装 IDE：双击安装包，按向导完成安装，重点注意：
- 安装路径避免中文（如 "D:\HiSpark Studio"）；
- 勾选 "添加到系统环境变量" 选项；
SDK 导入：
- 打开 HiSpark Studio，点击 "SDK 管理"；
- 选择 "导入本地 SDK"，浏览至下载并解压的 BS21E SDK 路径；
- 确认 SDK 版本与开发板匹配（安信可 Ai-BS21 推荐 v1.0.3 及以上）；
环境验证：
- 新建 "Hello World" 测试项目，选择 BS21E 芯片型号；
- 点击 "编译" 按钮，无报错则环境配置成功。

五、实战开发：两种实现路径

5.1 路径 1：AT 指令模式（快速验证，新手友好）

AT 指令模式无需编译代码，通过串口发送指令即可完成组网、测距等基础功能验证，以下为安信可 Ai-BS21 模组核心 AT 指令（需以具体模组手册为准）：

5.1.1 基础测试指令

AT 指令	功能描述	参数说明	返回示例	验证目的
AT	串口通信测试	无	OK	确认串口连接正常
AT+ENTER	进入 AT 指令模式	无	+ENTER: OK	切换至 AT 指令交互状态
AT+RESET	重启模组	无	+RESET: OK	模组异常时恢复初始状态
AT+VERSION	查询固件版本	无	+VERSION: Ai-BS21_V1.0.3	确认 SDK 版本与开发板兼容

5.1.2 组网配置指令

AT 指令	功能描述	参数说明	返回示例	操作流程
AT+SLEMODE=<mode>	设置节点角色	mode=1（G 节点）；mode=2（T 节点）	+SLEMODE: 1,OK	G 节点执行 AT+SLEMODE=1，T 节点执行 AT+SLEMODE=2
AT+SLEDOMAIN=<domain>	设置通信域 ID	domain 为 16 进制数（如 0x12345678）	+SLEDOMAIN: 0x12345678,OK	所有节点需配置相同通信域 ID，避免跨域干扰
AT+SLESCAN	扫描周边 T 节点	无	+SLESCAN: 0xAA00BB11,0xCC22DD33	G 节点执行，获取可连接 T 节点地址列表
AT+SLECONN=<addr>	连接指定 T 节点	addr 为扫描得到的 T 节点地址	+SLECONN: 0xAA00BB11,OK	G 节点通过扫描结果中的地址连接目标 T 节点

5.1.3 测距核心指令

AT 指令	功能描述	参数说明	返回示例	操作注意
AT+SLERANGE=<interval>	启动测距	interval 为测距间隔（单位 ms，如 100）	+SLERANGE: START,OK	G 节点执行，按指定间隔发起测距
AT+SLERESULT	读取测距结果	无	+SLERESULT: 0xAA00BB11,0.85	返回 T 节点地址与距离（单位：米）
AT+SLERANGESTOP	停止测距	无	+SLERANGESTOP: OK	无需测距时执行，降低系统功耗

5.1.4 AT 指令实战验证流程

设备准备：1 块开发板设为 G 节点，1 块设为 T 节点；
基础配置：
- 双方执行 AT+ENTER 进入 AT 模式；
- 双方执行 AT+SLEDOMAIN=0x12345678 设置相同通信域；
- G 节点执行 AT+SLEMODE=1，T 节点执行 AT+SLEMODE=2；
组网连接：
- G 节点执行 AT+SLESCAN，获取 T 节点地址（如 0xAA00BB11）；
- G 节点执行 AT+SLECONN=0xAA00BB11，建立连接；
测距验证：
- G 节点执行 AT+SLERANGE=100，启动测距；
- 多次执行 AT+SLERESULT，读取测距结果，移动 T 节点观察距离变化；
精度验证：对比实际距离与测距结果，误差应在 ±0.5m 内。

5.2 路径 2：SDK API 模式（正式开发，可落地部署）

5.2.1 项目创建流程（HiSpark Studio）

打开 HiSpark Studio，点击 "文件→新建→项目"；
选择 "BS21E 芯片模板"，输入项目名称（如 "bs21e_sle_ranging"）；
选择已导入的 BS21E SDK 路径，点击 "创建"；
项目结构自动生成，包含核心目录：src（源代码）、inc（头文件）、config（配置文件）。

5.2.2 核心代码实现（基于安信可 Ai-BS21 SDK）

运行

复制代码

/********* 头文件引入 *********/
#include "ai_bs21_sle.h"    // 星闪SLE核心API
#include "ai_bs21_uart.h"   // 串口通信API
#include "ai_bs21_gpio.h"   // GPIO控制API
#include <math.h>           // 数学库（定位算法依赖）

/********* 全局变量定义 *********/
// 3个锚点坐标（需按实际部署位置修改，示例为等边三角形布局）
float anchor_coords[3][2] = {{0.0f, 0.0f}, {5.0f, 0.0f}, {2.5f, 4.33f}};
// 存储锚点到T节点的测距结果
float distances[3] = {0.0f};
// 测距数据计数（用于收集3组有效数据）
uint8_t range_count = 0;
// 目标T节点地址（扫描后动态赋值）
uint32_t target_t_addr = 0;

/********* 串口初始化（调试信息输出）*********/
void uart_init(void) {
    ai_bs21_uart_config_t uart_cfg = {
        .baudrate = AI_BS21_UART_BAUDRATE_115200,
        .data_bits = AI_BS21_UART_DATA_BITS_8,
        .stop_bits = AI_BS21_UART_STOP_BITS_1,
        .parity = AI_BS21_UART_PARITY_NONE
    };
    ai_bs21_uart_init(AI_BS21_UART_0, &uart_cfg);
    printf("串口初始化完成！\n");
}

/********* 星闪SLE协议初始化 *********/
void sle_init(void) {
    // 1. SLE协议栈初始化
    ai_bs21_sle_stack_init();
    printf("SLE协议栈初始化完成！\n");

    // 2. 设置节点角色为G节点（网关）
    ai_bs21_sle_set_role(AI_BS21_SLE_ROLE_GATEWAY);
    printf("节点角色设置为G节点！\n");

    // 3. 配置通信域ID（与T节点保持一致）
    ai_bs21_sle_set_domain(0x12345678);
    printf("通信域ID设置为0x12345678！\n");

    // 4. 注册测距结果回调函数
    ai_bs21_sle_register_ranging_cb(ranging_result_cb);
    printf("测距回调函数注册完成！\n");

    // 5. 启动星闪网络
    ai_bs21_sle_start_network();
    printf("星闪网络启动完成！\n");
}

/********* 测距结果回调函数（核心数据处理）*********/
void ranging_result_cb(ai_bs21_sle_ranging_data_t *data) {
    // data->addr：T节点地址；data->distance：测距结果（米）
    printf("收到T节点[0x%x]测距数据：%.2f 米\n", data->addr, data->distance);

    // 仅处理目标T节点数据
    if (data->addr == target_t_addr) {
        // 收集3组测距数据
        if (range_count < 3) {
            distances[range_count] = data->distance;
            range_count++;
            printf("已收集%d组锚点测距数据\n", range_count);

            // 数据收集完成后执行定位解算
            if (range_count == 3) {
                float x, y;
                trilateration(anchor_coords, distances, &x, &y);
                printf("T节点定位结果：(%.2f, %.2f) 米\n", x, y);
                range_count = 0; // 重置计数，准备下一轮解算
            }
        }
    }
}

/********* 三边定位算法（通用实现，可直接复用）*********/
void trilateration(float anchors[3][2], float dists[3], float *x, float *y) {
    // 提取锚点坐标与测距距离
    float x1 = anchors[0][0], y1 = anchors[0][1], d1 = dists[0];
    float x2 = anchors[1][0], y2 = anchors[1][1], d2 = dists[1];
    float x3 = anchors[2][0], y3 = anchors[2][1], d3 = dists[2];

    // 最小二乘法解算（消除测距误差）
    float A = 2 * (x2 - x1);
    float B = 2 * (y2 - y1);
    float C = d1*d1 - d2*d2 - x1*x1 + x2*x2 - y1*y1 + y2*y2;
    float D = 2 * (x3 - x2);
    float E = 2 * (y3 - y2);
    float F = d2*d2 - d3*d3 - x2*x2 + x3*x3 - y2*y2 + y3*y3;

    // 计算T节点坐标
    *x = (B*F - E*C) / (B*D - E*A);
    *y = (D*C - A*F) / (B*D - E*A);
}

/********* 扫描并连接T节点 *********/
void connect_t_node(void) {
    uint32_t t_addrs[10]; // 存储扫描到的T节点地址
    uint8_t t_count = ai_bs21_sle_scan_t_nodes(t_addrs, 10);
    printf("扫描到%d个T节点\n", t_count);

    if (t_count > 0) {
        target_t_addr = t_addrs[0]; // 选择第一个扫描到的T节点
        printf("目标T节点地址：0x%x\n", target_t_addr);

        // 连接目标T节点
        if (ai_bs21_sle_connect_t_node(target_t_addr) == AI_BS21_OK) {
            printf("T节点连接成功！\n");
        } else {
            printf("T节点连接失败！\n");
        }
    } else {
        printf("未扫描到可用T节点！\n");
    }
}

/********* 主函数（程序入口）*********/
int main(void) {
    // 1. 硬件初始化
    uart_init();

    // 2. 星闪SLE初始化
    sle_init();

    // 3. 扫描并连接T节点
    connect_t_node();

    // 4. 启动测距（间隔100ms）
    if (target_t_addr != 0) {
        ai_bs21_sle_start_ranging(target_t_addr, 100);
        printf("测距启动，间隔100ms\n");
    }

    // 5. 主循环（维持程序运行）
    while (1) {
        ai_bs21_delay_ms(10);
    }

    return 0;
}

5.2.3 代码编译与烧录流程

代码编译：
- 在 HiSpark Studio 中打开项目，点击左侧 "编译" 按钮；
- 编译完成后，查看控制台输出，无 "error" 则编译成功，生成.bin 格式固件；
固件烧录：
- 连接开发板与电脑，确保串口 / 调试器正常识别；
- 点击 HiSpark Studio 中 "烧录" 按钮，选择生成的.bin 固件；
- 等待烧录完成，控制台输出 "烧录成功" 即可；
调试验证：
- 打开串口工具，配置波特率 115200；
- 重启开发板，观察串口输出，确认初始化、连接、测距、定位流程正常。

5.2.4 常见开发问题与解决

问题现象	可能原因	解决方案
编译报错 "函数未定义"	SDK 版本不匹配或头文件未引入	1. 更换与开发板兼容的 SDK 版本；2. 检查代码中是否引入对应头文件
收不到测距回调数据	回调函数未注册或节点连接失败	1. 确认回调函数注册语句执行；2. 检查 G/T 节点通信域是否一致；3. 重新连接 T 节点
定位结果偏差极大	锚点坐标与实际部署位置不符	按实际部署位置修正 anchor_coords 数组中的坐标值
烧录失败	串口 / 调试器连接异常或固件格式错误	1. 检查硬件连接；2. 确认固件为.bin 格式且与芯片匹配

六、算法深度解析与优化

6.1 三边定位算法基础优化

6.1.1 滑动平均滤波（消除随机误差）

运行

复制代码

/**
 * @brief 滑动平均滤波函数
 * @param new_data 新的测距数据
 * @param history 历史数据缓存数组
 * @param count 缓存数据长度（推荐5-10）
 * @return 滤波后的结果
 */
float sliding_average(float new_data, float *history, uint8_t count) {
    float sum = 0.0f;

    // 数据移位（旧数据后移，新数据存入首位）
    for (int i = count - 1; i > 0; i--) {
        history[i] = history[i - 1];
    }
    history[0] = new_data;

    // 计算平均值
    for (int i = 0; i < count; i++) {
        sum += history[i];
    }

    return sum / count;
}

应用方式：在测距回调函数中对原始数据滤波后再用于定位：

运行

复制代码

float dist_history[5] = {0.0f}; // 历史数据缓存

void ranging_result_cb(ai_bs21_sle_ranging_data_t *data) {
    // 滤波处理
    float filtered_dist = sliding_average(data->distance, dist_history, 5);
    printf("原始距离：%.2f 米，滤波后：%.2f 米\n", data->distance, filtered_dist);

    // 用滤波后的数据填充距离数组
    if (range_count < 3) {
        distances[range_count] = filtered_dist;
        range_count++;
    }
}

6.1.2 锚点校准（消除安装误差）

校准流程：

在锚点覆盖区域内设置已知精确坐标的校准点（至少 3 个）；
启动系统，测量各锚点到校准点的测距距离；
基于校准点坐标和测距距离，反推锚点实际坐标，修正 anchor_coords 数组；
重复校准 3 次，确保锚点坐标误差 < 0.1m。

6.1.3 异常值剔除（消除极端误差）

运行

复制代码

/**
 * @brief 异常值剔除函数
 * @param new_data 新的测距数据
 * @param last_data 上一次有效数据
 * @param threshold 误差阈值（推荐0.5m）
 * @return 有效数据
 */
float remove_outlier(float new_data, float last_data, float threshold) {
    if (fabs(new_data - last_data) > threshold) {
        return last_data; // 异常值，返回上一次有效数据
    } else {
        return new_data;  // 正常数据，返回新数据
    }
}

6.2 卡尔曼滤波（工业级精度优化）

适用于对定位稳定性要求较高的场景，以下是简化版实现：

运行

复制代码

// 卡尔曼滤波参数结构体
typedef struct {
    float x;      // 估计值
    float P;      // 估计误差协方差
    float Q;      // 过程噪声协方差
    float R;      // 测量噪声协方差
} kalman_filter_t;

/**
 * @brief 卡尔曼滤波初始化
 * @param kf 滤波参数结构体指针
 * @param init_x 初始估计值
 * @param init_P 初始误差协方差
 * @param Q 过程噪声协方差（推荐0.01）
 * @param R 测量噪声协方差（推荐0.1）
 */
void kalman_init(kalman_filter_t *kf, float init_x, float init_P, float Q, float R) {
    kf->x = init_x;
    kf->P = init_P;
    kf->Q = Q;
    kf->R = R;
}

/**
 * @brief 卡尔曼滤波更新
 * @param kf 滤波参数结构体指针
 * @param z 测量值（定位算法输出结果）
 * @return 滤波后的估计值
 */
float kalman_update(kalman_filter_t *kf, float z) {
    // 预测阶段
    kf->P += kf->Q;

    // 更新阶段
    float K = kf->P / (kf->P + kf->R); // 卡尔曼增益
    kf->x += K * (z - kf->x);          // 估计值更新
    kf->P = (1 - K) * kf->P;           // 误差协方差更新

    return kf->x;
}

应用方式：

运行

复制代码

// 初始化x、y方向卡尔曼滤波器
kalman_filter_t kf_x, kf_y;
kalman_init(&kf_x, 0.0f, 1.0f, 0.01f, 0.1f);
kalman_init(&kf_y, 0.0f, 1.0f, 0.01f, 0.1f);

// 在定位解算后应用滤波
void trilateration(float anchors[3][2], float dists[3], float *x, float *y) {
    // 原始定位解算
    ...

    // 卡尔曼滤波优化
    float x_filtered = kalman_update(&kf_x, *x);
    float y_filtered = kalman_update(&kf_y, *y);

    // 更新输出结果
    *x = x_filtered;
    *y = y_filtered;
    printf("滤波后定位结果：(%.2f, %.2f) 米\n", *x, *y);
}

6.3 多边定位算法（多锚点优化）

支持≥4 个锚点，通过最小二乘法提升定位精度：

运行

复制代码

/**
 * @brief 多边定位算法
 * @param anchors 锚点坐标数组（n≥4）
 * @param dists 测距距离数组
 * @param n 锚点数量
 * @param x 定位结果x坐标
 * @param y 定位结果y坐标
 */
void multilateration(float anchors[][2], float dists[], uint8_t n, float *x, float *y) {
    float A[n][2], B[n];
    float sum_Ax = 0.0f, sum_Ay = 0.0f, sum_AxAy = 0.0f;
    float sum_Ax2 = 0.0f, sum_Ay2 = 0.0f, sum_AxB = 0.0f, sum_AyB = 0.0f;

    // 构建方程组
    for (int i = 0; i < n; i++) {
        A[i][0] = 2 * (anchors[i][0] - anchors[0][0]);
        A[i][1] = 2 * (anchors[i][1] - anchors[0][1]);
        B[i] = dists[0]*dists[0] - dists[i]*dists[i]
               - anchors[0][0]*anchors[0][0] + anchors[i][0]*anchors[i][0]
               - anchors[0][1]*anchors[0][1] + anchors[i][1]*anchors[i][1];

        // 累加计算最小二乘所需参数
        sum_Ax += A[i][0];
        sum_Ay += A[i][1];
        sum_AxAy += A[i][0] * A[i][1];
        sum_Ax2 += A[i][0] * A[i][0];
        sum_Ay2 += A[i][1] * A[i][1];
        sum_AxB += A[i][0] * B[i];
        sum_AyB += A[i][1] * B[i];
    }

    // 最小二乘法解算
    float denominator = sum_Ax2 * sum_Ay2 - sum_AxAy * sum_AxAy;
    *x = (sum_Ay2 * sum_AxB - sum_AxAy * sum_AyB) / denominator;
    *y = (sum_Ax2 * sum_AyB - sum_AxAy * sum_AxB) / denominator;
}

实战建议：锚点数量推荐 4-6 个，过多会增加计算复杂度，性价比降低。

七、硬件部署与优化

7.1 天线选型与布局优化

天线类型	增益	适用节点	布局要求	推荐型号
全向胶棒天线	2dBi	T 节点、小型 G 节点	垂直放置，远离金属物体≥3cm	2.4G SMA 接口胶棒天线
贴片天线	3dBi	集成式 G 节点（如车载网关）	贴于 PCB 边缘，与其他元器件间距≥2cm	2.4G IPEX 接口贴片天线
平板天线	5dBi	远距离 G 节点（如车间中控）	朝向待定位区域，无遮挡	2.4G SMA 接口平板天线

布局优化技巧：

G 节点多天线间距≥6cm（2.4G 信号波长 λ≈12.5cm，间距≥λ/2 可减少干扰）；
天线远离电源模块、金属外壳等干扰源；
射频电路周围增加屏蔽罩，接地良好，减少电磁辐射干扰；
天线馈线尽量短，避免信号衰减。

7.2 锚点布局场景化方案

应用场景	布局方式	锚点数量	锚点间距	定位精度	部署注意事项
小房间（<20㎡）	等边三角形布局	3 个	3-5 米	±0.5m	锚点部署于墙角，高度 1.5-2 米
大房间（20-50㎡）	正方形布局	4 个	5-8 米	±0.3m	锚点部署于四角，中心区域无遮挡
工业车间（>50㎡）	网格布局	6-8 个	8-10 米	±0.4m	锚点高度 2-3 米，避开设备遮挡
车载场景	三角形布局（车门 / 后视镜 / 后备箱）	3 个	1-2 米	±0.2m	远离车载雷达、功放等强干扰源

部署避坑要点：

锚点不可布置在同一直线上，避免定位算法退化；
锚点应部署在视野开阔处，减少遮挡；
锚点坐标记录准确，需与实际部署位置一致。

7.3 射频性能优化

优化方向	具体措施	实施效果
跳频优化	启用 79 个全频点跳频，避开 WiFi 常用频点（1、6、11 信道）	测距数据跳变幅度从 ±0.5m 降至 ±0.2m
阻抗匹配	射频电路按 50Ω 阻抗设计，PCB 走线优化，减少反射	信号传输效率提升 10%，测距距离增加 5-10 米
电源滤波	射频模块电源端增加 π 型滤波电路（电容 + 电感）	电源纹波降低 30%，信号信噪比提升 20%
屏蔽设计	射频芯片与天线接口周围增加金属屏蔽罩，接地良好	抗电磁干扰能力提升 30%，复杂环境下稳定性增强

7.4 T 节点功耗优化方案

工作模式	工作电流	续航（2000mAh 电池）	适用场景	实现方式
持续测距（100ms 间隔）	15mA	约 5 天	实时定位（如数字车钥匙）	固定测距间隔 100ms
动态测距（静止 1s / 移动 100ms）	5mA	约 15 天	混合场景（如智能家居）	结合加速度传感器判断运动状态，动态调整间隔
事件触发测距	2mA	约 38 天	低功耗场景（如资产追踪）	仅当 T 节点移动时触发测距
休眠模式	<1mA	约 2 年	待机场景	无测距需求时进入休眠，定时唤醒扫描

动态测距实现代码：

运行

复制代码

/**
 * @brief 动态调整测距间隔
 * @param motion_state 运动状态（0=静止，1=移动）
 */
void dynamic_ranging_interval(uint8_t motion_state) {
    if (motion_state == 0) {
        // 静止状态，测距间隔1000ms
        ai_bs21_sle_set_ranging_interval(1000);
    } else {
        // 移动状态，测距间隔100ms
        ai_bs21_sle_set_ranging_interval(100);
    }
}

八、典型应用场景落地

8.1 场景 1：数字车钥匙（成熟落地场景）

8.1.1 组网架构

节点类型	部署位置	硬件配置	核心功能
G 节点	车载中控	BS21E 芯片 + 3 根天线 + 车载 12V 转 3.3V 电源	1. 车辆唤醒后扫描周边 T 节点；2. 与手机 T 节点双向测距；3. 多锚点数据融合；4. 控制车门解锁 / 闭锁
T 节点	用户手机	星闪兼容模组（含 BS21E）+ 单天线 + 手机电池	1. 响应 G 节点测距请求；2. 上报设备身份信息；3. 接收解锁 / 闭锁状态通知

8.1.2 核心功能代码

运行

复制代码

#define UNLOCK_DISTANCE 3.0f  // 解锁距离阈值（3米）
#define LOCK_DISTANCE 8.0f    // 闭锁距离阈值（8米）
#define FILTER_COUNT 5        // 滤波数据长度
uint8_t car_door_state = 0;   // 车门状态：0=闭锁，1=解锁
float dist_history[FILTER_COUNT] = {0.0f}; // 测距数据滤波缓存

/**
 * @brief 数字车钥匙核心逻辑
 * @param distance 滤波后的测距距离
 */
void car_key_logic(float distance) {
    // 解锁逻辑
    if (distance < UNLOCK_DISTANCE && car_door_state == 0) {
        ai_bs21_gpio_set_level(AI_BS21_GPIO_0, 1); // 控制解锁继电器
        car_door_state = 1;
        printf("车门解锁！当前距离：%.2f 米\n", distance);
    }

    // 闭锁逻辑
    if (distance > LOCK_DISTANCE && car_door_state == 1) {
        ai_bs21_gpio_set_level(AI_BS21_GPIO_0, 0); // 控制闭锁继电器
        car_door_state = 0;
        printf("车门闭锁！当前距离：%.2f 米\n", distance);
    }
}

// 测距回调函数中调用
void ranging_result_cb(ai_bs21_sle_ranging_data_t *data) {
    if (data->addr == phone_t_addr) { // 仅处理手机T节点
        float filtered_dist = sliding_average(data->distance, dist_history, FILTER_COUNT);
        car_key_logic(filtered_dist);
    }
}

8.1.3 部署优化要点

锚点布局：3 个锚点分别部署于车门、后视镜、后备箱，形成三角形覆盖；
响应速度：测距间隔设为 50ms，确保解锁 / 闭锁实时性；
安全防护：在测距信号中加入随机扰动，防止中继攻击；
兼容性：支持 BLE/SLE 双模，适配不同手机型号。

8.2 场景 2：智能家居定位（全屋智能场景）

8.2.1 组网架构

节点类型	部署位置	硬件配置	核心功能
G 节点	智能家居网关（客厅中心）	BS21E 芯片 + 4 根天线 + 市电供电	1. 管理所有智能设备 T 节点；2. 与用户手机 T 节点测距定位；3. 输出用户位置信息；4. 下发设备控制指令
T 节点（手机）	用户手机	星闪兼容模组 + 单天线 + 手机电池	1. 响应 G 节点测距请求；2. 上报位置相关数据
T 节点（智能设备）	灯、空调、窗帘等	星闪兼容模组 + 单天线 + 市电 / 电池	1. 接收 G 节点控制指令；2. 执行开关、调节等操作；3. 上报设备状态

8.2.2 核心功能代码

运行

复制代码

// 区域定义（单位：米）
#define LIVING_ROOM_X1 0.0f, LIVING_ROOM_Y1 0.0f
#define LIVING_ROOM_X2 5.0f, LIVING_ROOM_Y2 4.0f
#define BED_ROOM_X1 5.0f, BED_ROOM_Y1 0.0f
#define BED_ROOM_X2 10.0f, BED_ROOM_Y2 4.0f

// 智能设备地址定义
uint32_t living_room_light_addr = 0x11223344; // 客厅灯T节点地址
uint32_t bed_room_light_addr = 0x55667788;    // 卧室灯T节点地址

/**
 * @brief 判断用户所在区域
 * @param x 用户x坐标
 * @param y 用户y坐标
 * @return 区域标识：1=客厅，2=卧室，0=其他
 */
uint8_t get_user_area(float x, float y) {
    // 客厅区域判断
    if (x >= LIVING_ROOM_X1 && x <= LIVING_ROOM_X2 && y >= LIVING_ROOM_Y1 && y <= LIVING_ROOM_Y2) {
        return 1;
    }
    // 卧室区域判断
    if (x >= BED_ROOM_X1 && x <= BED_ROOM_X2 && y >= BED_ROOM_Y1 && y <= BED_ROOM_Y2) {
        return 2;
    }
    return 0;
}

/**
 * @brief 智能设备控制逻辑
 * @param area 用户所在区域
 */
void smart_home_control(uint8_t area) {
    static uint8_t last_area = 0;

    // 进入客厅
    if (area == 1 && last_area != 1) {
        ai_bs21_sle_send_cmd(living_room_light_addr, "ON");  // 打开客厅灯
        ai_bs21_sle_send_cmd(bed_room_light_addr, "OFF");   // 关闭卧室灯
        printf("用户进入客厅，打开客厅灯\n");
    }
    // 进入卧室
    else if (area == 2 && last_area != 2) {
        ai_bs21_sle_send_cmd(bed_room_light_addr, "ON");    // 打开卧室灯
        ai_bs21_sle_send_cmd(living_room_light_addr, "OFF");// 关闭客厅灯
        printf("用户进入卧室，打开卧室灯\n");
    }
    // 离开所有区域
    else if (area == 0 && last_area != 0) {
        ai_bs21_sle_send_cmd(living_room_light_addr, "OFF");
        ai_bs21_sle_send_cmd(bed_room_light_addr, "OFF");
        printf("用户离开，关闭所有灯\n");
    }

    last_area = area;
}

// 定位解算后调用
void trilateration(float anchors[3][2], float dists[3], float *x, float *y) {
    // 原始定位解算
    ...

    // 卡尔曼滤波优化
    float x_filtered = kalman_update(&kf_x, *x);
    float y_filtered = kalman_update(&kf_y, *y);

    // 判断区域并控制设备
    uint8_t area = get_user_area(x_filtered, y_filtered);
    smart_home_control(area);
}

8.2.3 部署优化要点

G 节点部署于客厅中心，确保信号覆盖全屋；
智能设备 T 节点采用低功耗模式，1s 间隔上报状态；
增加延迟关闭逻辑（如用户离开 5 分钟后关闭设备），避免误操作；
支持多用户识别，区分不同用户的设备控制权限。

8.3 场景 3：工业资产追踪（工厂 / 仓库场景）

8.3.1 组网架构

节点类型	部署位置	硬件配置	核心功能
主 G 节点	车间中控室	BS21E 芯片 + 4 根天线 + 市电供电 + 工业级网关	1. 管理所有从 G 节点；2. 接收定位数据；3. 显示资产实时位置；4. 异常情况报警
从 G 节点	车间角落 / 仓库货架	BS21E 芯片 + 2 根天线 + 市电供电	1. 与资产 T 节点测距；2. 上报测距数据至主 G 节点；3. 覆盖局部区域
T 节点（资产标签）	设备 / 物料箱	BS21E 芯片 + 单天线 + 锂电池（3.6V）	1. 响应从 G 节点测距请求；2. 低功耗运行；3. 上报资产 ID 信息

8.3.2 核心功能代码

运行

复制代码

#define ALARM_DISTANCE 10.0f  // 资产安全距离阈值（10米）
#define FILTER_COUNT 10       // 滤波数据长度
uint32_t asset_t_addr = 0xCC22DD33; // 目标资产T节点地址
float dist_history[FILTER_COUNT] = {0.0f}; // 测距数据缓存
uint8_t alarm_state = 0; // 报警状态：0=正常，1=报警

/**
 * @brief 资产追踪与报警逻辑
 * @param distance 滤波后的测距距离
 */
void asset_tracking(float distance) {
    printf("资产当前距离：%.2f 米\n", distance);

    // 超距报警逻辑
    if (distance > ALARM_DISTANCE && alarm_state == 0) {
        ai_bs21_sle_send_data(main_g_addr, "ALARM: ASSET_MOVED"); // 向主G节点发送报警信息
        ai_bs21_gpio_set_level(AI_BS21_GPIO_1, 1); // 控制本地声光报警
        alarm_state = 1;
        printf("资产超出安全范围，触发报警！\n");
    }
    // 恢复正常逻辑
    else if (distance <= ALARM_DISTANCE && alarm_state == 1) {
        ai_bs21_sle_send_data(main_g_addr, "ALARM: CLEAR");
        ai_bs21_gpio_set_level(AI_BS21_GPIO_1, 0);
        alarm_state = 0;
        printf("资产恢复正常，报警解除！\n");
    }
}

// 测距回调函数中调用
void ranging_result_cb(ai_bs21_sle_ranging_data_t *data) {
    if (data->addr == asset_t_addr) {
        float filtered_dist = sliding_average(data->distance, dist_history, FILTER_COUNT);
        asset_tracking(filtered_dist);
    }
}

8.3.3 部署优化要点

从 G 节点间距 8-10 米，采用网格布局覆盖整个车间 / 仓库；
资产 T 节点采用事件触发测距模式，仅移动时唤醒测距，续航可达 6 个月；
增加离线报警逻辑：从 G 节点 1 分钟内未收到 T 节点响应，触发离线报警；
主 G 节点与从 G 节点通过工业以太网连接，确保数据传输稳定性。

九、问题排查与避坑指南

9.1 常见问题与解决方案

问题现象	可能原因	解决方案
串口无调试信息输出	1. 串口驱动未安装；2. 波特率不匹配；3. TX/RX 接线反接	1. 安装 CH340 等对应驱动；2. 确认波特率为 115200（8N1）；3. 调换 TX/RX 接线
G 节点扫描不到 T 节点	1. 通信域 ID 不一致；2. 节点角色设置错误；3. 距离超出通信范围；4. 干扰严重	1. 确保所有节点通信域 ID 相同；2. 确认 G 节点设为 1，T 节点设为 2；3. 缩短距离至 10 米内；4. 移至无强干扰环境或启用跳频
测距结果跳变严重	1. 天线未接好或选型不当；2. 周围有强电磁干扰；3. 未启用跳频；4. 未滤波	1. 检查天线连接，更换增益≥2dBi 的天线；2. 远离 WiFi 路由器、蓝牙设备等干扰源；3. 启用 79 个全频点跳频；4. 加入滑动平均滤波
定位结果偏差极大	1. 锚点坐标与实际部署位置不符；2. 测距数据未优化；3. 锚点布局不合理	1. 重新校准锚点坐标；2. 启用滤波与异常值剔除；3. 调整锚点为三角形 / 正方形布局
编译报错 "函数未定义"	1. SDK 版本不兼容；2. 头文件未引入；3. 项目配置错误	1. 更换与开发板匹配的 SDK 版本；2. 检查代码中是否引入对应头文件（如 ai_bs21_sle.h）；3. 重新配置项目 SDK 路径
烧录失败	1. 调试器 / 串口连接异常；2. 开发板未上电；3. 固件格式错误	1. 检查硬件连接，确保接触良好；2. 确认开发板供电正常；3. 生成.bin 格式固件，核对烧录地址
T 节点续航时间短	1. 测距间隔过短；2. 未启用休眠模式；3. 电源管理配置错误	1. 动态调整测距间隔（静止时增大）；2. 启用休眠模式，仅必要时唤醒；3. 优化电源管理代码，降低待机电流
高并发场景下连接不稳定	1. 未开启高并发模式；2. 通信域冲突；3. 射频功率不足	1. 按 SDK 文档开启高并发模式；2. 使用唯一通信域 ID，避免与其他网络冲突；3. 调整射频功率至最大（≤10dBm）
遮挡场景下定位丢失	1. 锚点数量不足；2. 无融合定位；3. 测距间隔过长	1. 增加锚点数量至 4 个以上；2. 集成惯性导航，实现融合定位；3. 缩短测距间隔至 50ms
星闪与蓝牙双模冲突	1. 未启用双模隔离；2. 频点重叠；3. 天线共用	1. 按 SDK 配置启用双模隔离功能；2. 配置星闪与蓝牙使用不同频点；3. 分开使用独立天线，避免信号干扰

9.2 推荐调试工具

工具名称	核心用途	推荐型号 / 版本	价格范围
频谱分析仪	分析射频信号，排查干扰源	简易 2.4G 频谱分析仪	500 元左右
串口工具	调试信息打印、AT 指令交互	XCOM（免费）、SecureCRT（付费）	免费 / 付费
万用表	测量电压、电流，排查电源问题	数字万用表（精度≥0.1V）	50 元左右
示波器	分析信号波形，排查硬件故障	入门级双通道示波器（≥100MHz）	1000 元左右
SWD 调试器	SDK 代码断点调试、固件烧录	J-Link Base	100 元左右

十、技术总结与展望

10.1 核心技术要点

定位方案：BS21E 基于星闪 SLE 协议的 TOF + 相位差复合测距，配合多锚点组网与三边 / 多边定位算法，实现亚米级精度；
开发路径：新手可通过 AT 指令快速验证功能，正式项目基于 HiSpark Studio+BS21E SDK 开发，核心需关注回调函数、定位算法与硬件优化；
优化方向：精度优化需结合硬件布局（天线、锚点）与算法优化（滤波、校准），功耗优化重点在 T 节点的测距间隔与休眠模式；
落地关键：锚点坐标准确性、通信域唯一性、射频抗干扰设计是场景落地的核心保障。

10.2 技术发展展望

成本下降：随着星闪生态规模化发展，BS21E 模组成本有望降至 30 元以内，进一步推动大规模应用；
精度提升：下一代星闪芯片可能融合更多测距技术，定位精度有望提升至 ±0.1m，接近 UWB 水平；
场景拓展：除现有数字车钥匙、智能家居、工业资产追踪外，将向无人机编队、机器人导航、室内人员定位等场景延伸；
生态完善：更多厂商将推出 BS21E 相关开发板、模组与工具链，开发门槛进一步降低，文档与社区支持更完善。

10.3 落地建议

选型阶段：根据场景需求确认精度、功耗、并发量要求，优先选择成熟模组（如安信可 Ai-BS21），减少底层开发工作量；
开发阶段：先通过 AT 指令验证核心功能，再基于 SDK 开发，重点测试测距稳定性与定位精度；
部署阶段：严格按场景化锚点布局方案部署，做好射频优化与校准，确保系统稳定性；
运维阶段：建立设备状态监控机制，定期校准锚点坐标，及时排查干扰与连接问题。

华为海思 BS21E (H2821E) 星闪组网测距定位 技术可行性方案

一、核心结论

二、基础认知

2.1 星闪 (SLE) 协议：新一代短距通信标准

2.2 BS21E (H2821E) 芯片核心参数

2.3 BS21E 核心优势与适用场景对应关系

三、核心原理

3.1 测距原理：TOF + 相位差复合测距技术

3.1.1 单一测距技术对比

3.1.2 复合测距工作流程

3.2 组网原理：星闪 G/T 节点架构与拓扑

3.2.1 节点类型定义与功能分工

3.2.2 三种主流组网拓扑

3.3 定位原理：从测距数据到坐标解算

3.3.1 三边定位算法（基础版）

3.3.2 多边定位算法（进阶版）

3.3.3 融合定位算法（高阶版）

四、开发环境搭建

4.1 硬件准备（实战验证推荐配置）

4.2 硬件连接步骤

4.3 软件准备（核心工具清单）

4.4 HiSpark Studio 安装与 SDK 配置流程

五、实战开发：两种实现路径

5.1 路径 1：AT 指令模式（快速验证，新手友好）

5.1.1 基础测试指令

5.1.2 组网配置指令

5.1.3 测距核心指令

5.1.4 AT 指令实战验证流程

5.2 路径 2：SDK API 模式（正式开发，可落地部署）

5.2.1 项目创建流程（HiSpark Studio）

5.2.2 核心代码实现（基于安信可 Ai-BS21 SDK）

5.2.3 代码编译与烧录流程

5.2.4 常见开发问题与解决

六、算法深度解析与优化

6.1 三边定位算法基础优化

6.1.1 滑动平均滤波（消除随机误差）

6.1.2 锚点校准（消除安装误差）

6.1.3 异常值剔除（消除极端误差）

6.2 卡尔曼滤波（工业级精度优化）

6.3 多边定位算法（多锚点优化）

七、硬件部署与优化

7.1 天线选型与布局优化

7.2 锚点布局场景化方案

7.3 射频性能优化

7.4 T 节点功耗优化方案

八、典型应用场景落地

8.1 场景 1：数字车钥匙（成熟落地场景）

8.1.1 组网架构

8.1.2 核心功能代码

8.1.3 部署优化要点

8.2 场景 2：智能家居定位（全屋智能场景）

8.2.1 组网架构

8.2.2 核心功能代码

8.2.3 部署优化要点

8.3 场景 3：工业资产追踪（工厂 / 仓库场景）

8.3.1 组网架构

8.3.2 核心功能代码

8.3.3 部署优化要点

九、问题排查与避坑指南

9.1 常见问题与解决方案

9.2 推荐调试工具

十、技术总结与展望

10.1 核心技术要点

10.2 技术发展展望

10.3 落地建议

华为海思 BS21E (H2821E) 星闪组网测距定位技术可行性方案
