1、概述

在嵌入式系统设计的世界里，各种芯片之间的高效沟通是系统流畅运行的基石。作为一名嵌入式工程师，深知选择合适的通信协议至关重要。而SPI （Serial Peripheral Interface，串行外围接口）正是这样一位"高速传声筒"，它以其卓越的性能和简洁的特性，成为短距离、高效率芯片间通信的优选方案。

2、什么是SPI?

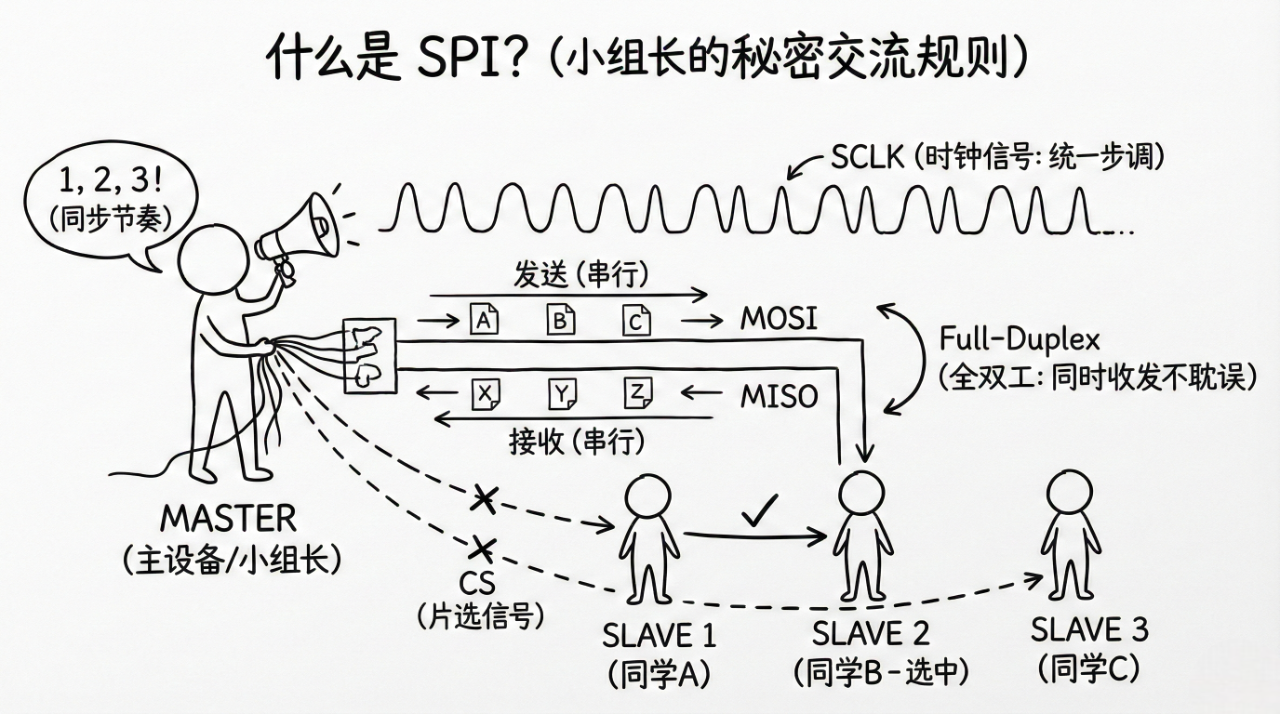

想象一下，你（主设备）是小组长，要和几个同学（从设备）交换秘密纸条。SPI就是这个小组的交流规则：

同步 (Synchronous)： 所有的交流都步调一致。你喊"1、2、3！"，大家就同时传，节奏统一。这意味着主设备会生成一个共享的时钟信号（SCLK），所有连接的设备都遵循这个时钟节拍，确保数据在精确的时间点传输和接收，避免了异步通信中常见的波特率匹配问题。
串行 (Serial)： 信息一位一位地传送。一次只传一个字，排队发送。与并行通信相比，这显著减少了所需的物理连接线数量。
全双工 (Full-Duplex)： 可以同时发送和接收。你给我纸条的同时，我也可以给你纸条，信息交换不耽误。这是SPI的一个显著优势，它极大地提高了通信的吞吐量和效率。
主从架构 (Master-Slave Architecture)： 你是唯一的发令者，指定和谁交换，什么时候开始/结束。主设备（通常是微控制器）发起并控制整个通信过程，它生成时钟信号并选择特定的从设备进行通信。从设备（如传感器、显示器、存储芯片）则响应主设备的指令。

官方定义：SPI是由摩托罗拉提出的一种同步、全双工、串行、主从式的短距离高速通信总线标准，采用主设备控制时钟和四线制（SCLK, MOSI, MISO, SS）实现设备间数据交换。

2.1 SPI的特点是什么？

SPI之所以如此受欢迎，正是因为它具备多项"超能力"：

速度快得像闪电： SPI以其高速数据传输能力而闻名，通常可以达到每秒数兆位（Mbps），在普通 MCU 中，标准 SPI 时钟通常为 10--50 MHz；在 QSPI/OSPI 等扩展模式下，结合多数据线与 DDR，可实现等效百 MHz 级吞吐。实现芯片间秒级反应，远超I²C或UART等协议。
线路简单： 典型的SPI通信只需要四根线，不搞复杂排场。这简化了硬件设计，降低了布线复杂度和成本。
效率超高： 全双工通信允许主从设备在同一时钟周期内同时发送和接收数据，效率倍增，非常适合需要快速数据采集或实时控制的应用。
连续数据传输： SPI支持连续的数据流传输，不需要像基于数据包的协议那样引入额外的开销或复杂的握手机制，简化了数据处理。

由于其高吞吐量和硬件实现简单的特性，SPI 已成为嵌入式系统中的事实标准（De facto Standard），广泛应用于微控制器（MCU）与外设（如传感器、Flash 存储、ADC/DAC、显示屏）之间的高速短距离通信。与 I2C 相比，SPI 没有复杂的寻址机制和确认位（ACK），更适合对实时性要求高的数据流传输。

3、SPI的历史发展

每一个伟大的技术背后，都有其特定的历史背景和需求驱动。SPI的诞生，正是为了解决上世纪80年代嵌入式系统发展中遇到的芯片间通信瓶颈。

3.1 SPI诞生

大约在20世纪80年代中期，一个叫摩托罗拉（Motorola）的公司，为了让自家68000系列微控制器（就像是芯片的大脑）能更高效地和各种"小配件"（如EEPROM、传感器、数据转换器）交流，发明了SPI。摩托罗拉M68HC11微控制器（1984年推出）是早期集成SPI硬件支持的芯片典范。

3.2 为什么是SPI?

那时候，芯片间的沟通方式要么慢得像蜗牛，比如早期的并行总线需要大量引脚，或者串行协议如UART速度受限；要么需要一大堆线路（像一堆电话线），增加了硬件复杂度和成本。SPI的出现，就像给芯片们找到了一条"高速专线"，用四根线就解决了高速、同步对话的难题。它的全双工特性在当时也是一个重要的创新，允许数据双向并行流动，显著提升了通信效率。

3.3 SPI的一路升级

SPI凭借其简单高效的特点，迅速在电子界"C位出道"。它无需复杂的地址寻址，也没有协议开销，使得其在实现上更加轻量。随着对带宽需求的爆炸式增长（特别是 Flash 存储器和 FPGA 配置），从最初的"单车道"四线标准，发展出"双车道"DSPI、"四车道"QSPI，甚至"八车道"OSPI等超级加速版，简直是通信协议界的"进化狂魔"，目的只有一个------让数据传输更快！

3.3.1 标准 SPI (Standard SPI)

带宽：x1 (单线数据)

应用：传感器、低速 ADC、传统 EEPROM。

3.3.2 Dual SPI & Quad SPI (QSPI)

为了在不增加时钟频率的情况下提高吞吐量，业界引入了并行数据线概念。

Quad SPI (QSPI)：使用 4 条数据线 (IO0 - IO3) 进行半双工传输。

改进点：在传输地址和数据阶段，4 条线同时工作，理论速度是标准 SPI 的 4 倍。

现状：目前是外置 NOR Flash 的主流接口，STM32、ESP32 等芯片均标配 QSPI 接口。

3.3.3 Octal SPI (OSPI) / xSPI

带宽：x8 (8 条数据线)

DDR (Double Data Rate)：在时钟的上升沿和下降沿都传输数据。

性能：8 线 + DDR 技术使得 OSPI 的吞吐量可达标准 SPI 的 16 倍，常用于大容量 PSRAM 和高性能 Flash。

3.3.4 eSPI (Enhanced SPI)

由 Intel 提出，旨在取代老旧的 LPC (Low Pin Count) 总线。

核心变革：eSPI 不仅传输数据，还通过"虚拟线 (Virtual Wires)"通道传输边带信号（如中断、复位、GPIO状态），大幅减少了主板上的布线数量。

架构：支持 1.8V 电平，频率高达 66MHz，包含四个通道：外设通道、虚拟线通道、带外通道 (OOB)、Flash 通道。

4、协议架构及通信原理

SPI的核心特点。与TCP/IP、USB或CAN等复杂协议不同，SPI本身没有一个标准化的、正式的分层架构（如OSI七层模型）。SPI的设计哲学是极简主义和高度灵活性 ，将大部分复杂性留给了硬件实现和软件驱动开发者。我们可以将其理解为一种主要在物理层和链路层交界处运行的"硬协议"。

尽管如此，为了更好地理解和设计SPI系统，我们可以从功能上将其划分为以下几个层级，但这是一种分析性/概念性的划分，而非协议标准的一部分：

不同协议设计的简单对比：

协议/总线	分层架构	特点
SPI	无标准分层，可视为 "物理层 + 极简链路控制"	灵活、高效、简单。协议开销几乎为零，但所有高层功能（寻址、命令、数据含义）需外接定义。
I²C	有较清晰的链路层（7/10位地址、开始/停止条件、ACK位）	内置寻址和确认机制，总线管理更复杂。
UART	有简单的链路层（定义起始位、停止位、奇偶校验位）	异步点对点，帧结构简单。
USB/CAN	有完整、严格的分层协议栈（物理层、数据链路层、协议层等）	复杂、功能强大（支持热插拔、错误恢复、多主机仲裁等），协议开销大。

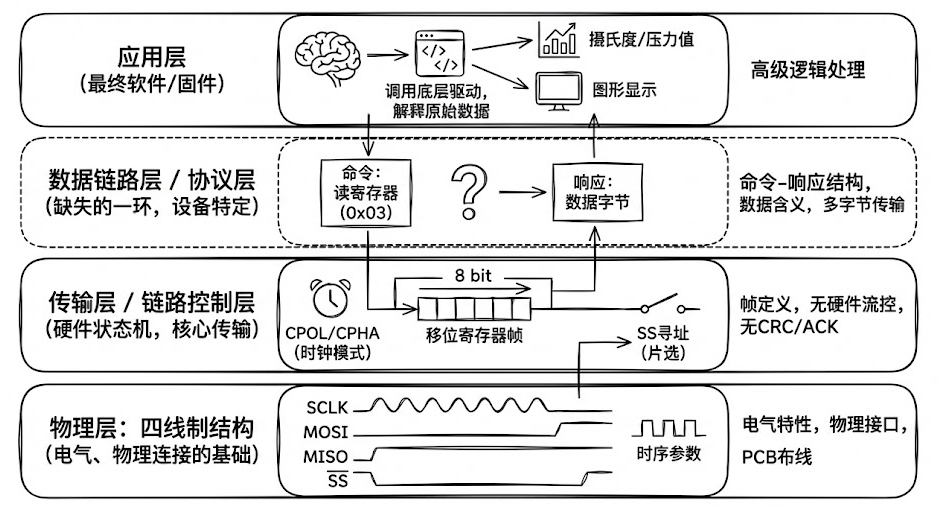

4.1 SPI功能层级划分（非官方，但实用便于理解）

便于理解类比记忆：

4.1.1 物理层：四线制结构

这是SPI最明确的一层，定义了电气和物理连接。

信号线：明确规定了SCLK、MOSI、MISO、SS这四条基础信号线的电气特性（电压、驱动能力）和物理连接方式。
时序参数：严格定义了时钟频率、建立时间、保持时间、上升/下降时间等。这些参数决定了SPI的最高工作速度。
物理接口：包括引脚定义、PCB布线规则（如长度匹配、阻抗控制）等。

SPI 通常被称为"四线串口"，其核心信号线如下：

信号名称	别名 (常见)	方向 (主 -> 从)	描述
SCLK	SCK, CLK	输出	时钟信号：由主机产生，决定通信速率。
MOSI	SDI, DO	输出	主机输出/从机输入：数据从主机发送到从机。
MISO	SDO, DI	输入	主机输入/从机输出：数据从从机返回主机。
CS/SS	nCS, CS#	输出	片选信号：通常为低电平有效。拉低时激活特定的从机。

4.1.2 传输层 / 链路控制层

这一层是SPI的核心，但它非常简单，几乎完全由硬件状态机实现。

帧定义：一个最基本的"帧"通常就是一个8位或16位的移位寄存器传输过程。从SS下降沿开始，到SS上升沿结束。
时钟模式：定义了CPOL和CPHA，即数据与时钟的相位关系。
寻址机制：没有复杂的地址帧。寻址通过唯一的片选信号（SS）在物理层实现。拉低某个SS线，即选中对应的从设备。
流控：无硬件流控。主设备完全控制时钟节奏，从设备必须跟得上。
错误检测：无CRC校验、无应答（ACK/NACK）机制。数据传输的可靠性依赖稳定的电源、时钟和短距离布线。

4.1.3 数据链路层 / 协议层

这是SPI缺失的一环，也是其灵活性的来源。 SPI标准在此处戛然而止，由应用开发者或从设备制造商来定义。

命令-响应结构：绝大多数SPI设备（如传感器、Flash芯片）都会定义一套自己的寄存器映射和命令集。例如，主设备先发送一个8位的"读寄存器"命令（0x03），再发送一个地址，然后开始接收数据。这套规则是设备特定的，不属于SPI总线本身。
数据含义：总线上传输的原始比特流的具体含义（是配置、是温度数据还是像素值）完全由应用层解释。
多字节传输：对于超过寄存器长度的传输（如读写Flash的一个扇区），需要定义如何分帧、如何维持SS有效等规则，这些通常也在设备数据手册中说明。

4.1.4. 应用层

这是最终使用数据的软件或固件。它负责：

调用底层驱动，发起符合设备特定命令集的SPI传输。
解释接收到的原始字节数据，并将其转换为有意义的物理量（如摄氏度、压力值）。
处理高级逻辑，如文件系统（对于SPI Flash）、图形显示（对于SPI屏幕）等。

4.1.5 SPI的通俗结构解密：

从工程架构的角度看，SPI的简洁而强大的结构设计是其成功的关键。它将复杂的通信拆解成几个清晰的功能块，通过四根核心信号线，构建了一个高效的"班长与同学"通信模式。

"班长与同学"模式：

SPI通信的核心在于其严格的"主从架构"。

主设备 (Master)： 永远的"班长"，掌控一切。它通常是微控制器（Microcontroller Unit, MCU），负责启动和终止通信，产生唯一的时钟信号（SCLK），并决定和哪个从设备对话。一个SPI总线上只能有一个主设备。
从设备 (Slave)： 听话的"同学"，只有被班长选中后才能响应。从设备可以是各种外设，如传感器、存储器、显示屏等。当其片选线（SS/CS）被主设备激活时，从设备才开始参与数据交换。

四根"线"的秘密 (核心信号线，就像四条不同的高速公路)：

为了实现全双工的同步串行通信，SPI协议通常使用以下四根逻辑信号线：

SCLK (Serial Clock - 序列时钟线)： 这是"指挥棒"！主设备挥舞它，通过连续的高低电平交替，为所有设备提供一个统一的节奏，确保数据传输的同步性。时钟频率由主设备控制，可以达到很高的速度（例如，高达100 MHz或更高）。
MOSI (Master Out Slave In - 主发从收线)： 这是"班长的喇叭"！主设备通过这条线向从设备喊话（发送数据）。数据位从主设备串行输出，并被选定的从设备串行输入。
MISO (Master In Slave Out - 主收从发线)： 这是"同学的回音"！从设备通过这条线向主设备回应（发送数据）。数据位从选定的从设备串行输出，并被主设备串行输入。为了避免多个从设备同时向主设备发送数据造成冲突，未被选中的从设备会将其MISO引脚置于高阻态。
SS/CS (Slave Select / Chip Select - 从机选择线/片选线)： 这是"点名器"！主设备用这条线"点名"要和哪个从设备交流。SS/CS通常是低电平有效的信号，意味着当某条SS/CS线被拉低时，对应的从设备就被激活。当有多达四个从设备时，主设备可以使用独立的CS线来选择它们。没点到的（电平拉高）就安静待机。

多个从设备怎么排队？

SPI支持多从设备连接，主要有两种配置方式：

独立点名（Independent Slave Selects）： 这是最常见的配置方式。就像每个同学都有个专属名字牌，班长想和谁说话就点谁的名字。主设备为每个从设备提供一根独立的SS/CS线。当主设备需要与某个从设备通信时，它会将该从设备的SS/CS线拉低，同时保持其他从设备的SS/CS线为高电平。所有从设备共享SCLK、MOSI和MISO线。这种方式灵活，但随着从设备数量增加，主设备所需的引脚数量也会增加。

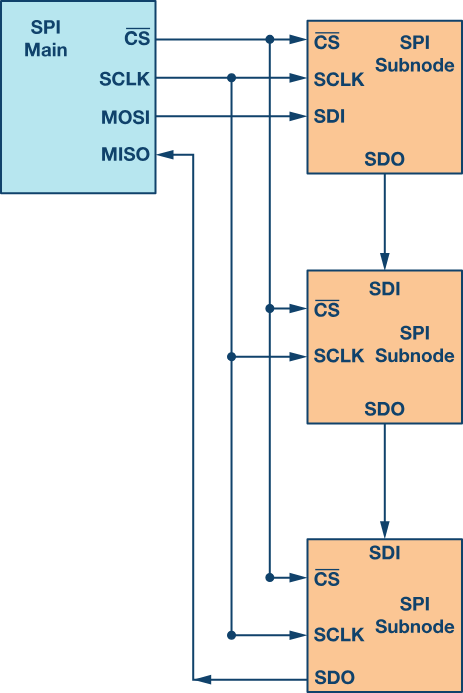

"击鼓传花"（菊花链 Daisy-Chain Configuration）： 所有的从设备手拉手排成一队，班长把数据给第一个，第一个传给第二个，直到最后一个再传回班长。在这种模式下，多个从设备串联连接。主设备的MOSI连接到第一个从设备的输入，第一个从设备的输出连接到第二个从设备的输入，依此类推，直到最后一个从设备的输出连接回主设备的MISO。所有从设备共享一根SCLK线和一根SS/CS线（这根SS/CS线通常用于激活整个链）。这种方式节省了主设备的引脚数量，但数据传输的时延会随着链中从设备数量的增加而增加，因为数据需要依次通过每个从设备。

4.2 SPI通信规则

4.2.1 数据传输机制--交换的"魔术"：

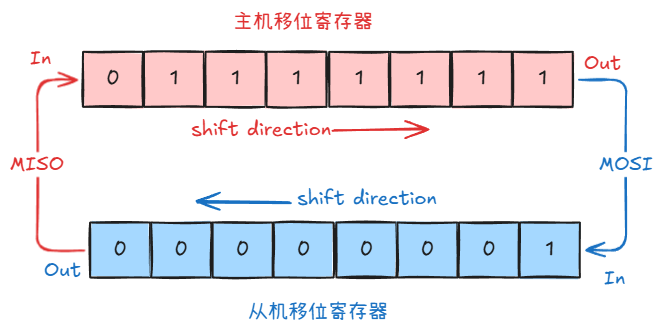

SPI 的通信本质是移位寄存器（Shift Register）的交换 。这两个移位寄存器以环形方式连接在一起，一个寄存器的输出到另一个寄存器的输入，反之亦然。主设备控制共同的时钟信号，确保每个寄存器在另一个寄存器移出一个比特时，正好移入一个比特。

简单理解如下：

"你传纸条，我抄答案"： SPI最迷人的地方在于其全双工操作。在每个时钟节拍（SCLK的一次跳动）中，主设备会通过MOSI线发一个数据比特给从设备，同时，选定的从设备也会通过MISO线发一个数据比特给主设备。这种同步、双向的数据流使得通信效率极高，双方数据交换互不影响！
内部"传送带"： 芯片内部都有"移位寄存器"（Shift Registers），这就像一条传送带。数据比特一个接一个地被移入（从MOSI线）或移出（到MISO线）。主从设备的移位寄存器长度通常相同（例如8位或16位），在一个数据帧内同步完成移位和采样。

4.2.2 关键的"约定"--时钟极性与相位 (CPOL & CPHA)

为了确保主从设备能够正确地"理解"对方的数据，它们在通信前必须约定好"暗号"------即时钟极性（CPOL）和时钟相位（CPHA）。这两个参数共同定义了四种SPI通信模式（Mode 0、1、2、3）。主从设备必须采用相同的模式才能成功通信。

CPOL (Clock Polarity - 时钟极性)： 规定了"休息时钟是站着（高电平）还是坐着（低电平）"。
- CPOL = 0： SCLK在空闲时为低电平（Idle low）。
- CPOL = 1： SCLK在空闲时为高电平（Idle high）。
CPHA (Clock Phase - 时钟相位)： 规定了"数据是在时钟跳动的'开始'瞬间读，还是在'结束'瞬间读"。
- CPHA = 0： 数据在时钟的第一个有效边沿（leading edge）被采样，并在第二个有效边沿（trailing edge）改变。
- CPHA = 1： 数据在时钟的第二个有效边沿（trailing edge）被采样，并在第一个有效边沿（leading edge）改变。

CPOL 和 CPHA 的组合产生了四种不同的 SPI 模式：

模式	CPOL (时钟极性)	CPHA (时钟相位)	空闲时时钟电平	数据采样边沿	数据移位边沿
Mode 0	0	0	低电平	第一个时钟边沿（上升沿）	第二个时钟边沿（下降沿）
Mode 1	0	1	低电平	第二个时钟边沿（下降沿）	第一个时钟边沿（上升沿）
Mode 2	1	0	高电平	第一个时钟边沿（下降沿）	第二个时钟边沿（上升沿）
Mode 3	1	1	高电平	第二个时钟边沿（上升沿）	第一个时钟边沿（下降沿）

4.2.3 数据传输顺序：

虽然不是所有设备都严格遵循，但大部分SPI设备都遵循"高位在前"（MSB first - Most Significant Bit first）的规则，就像我们写数字从左到右一样，即先发送字节的最高位。然而，也有少数设备支持或默认"低位在前"（LSB first）的传输顺序。因此，在集成新设备时，务必查阅其数据手册，确认数据传输顺序，以免出现"鸡同鸭讲"的局面。

4.3 具体时序图解析

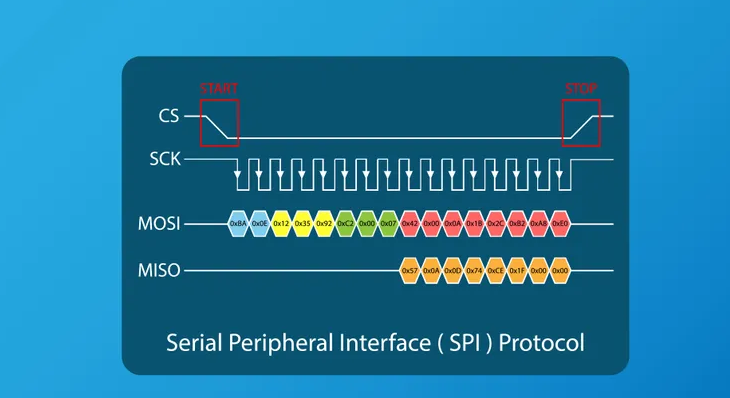

一句话总结者张图："CS下降沿开始对话，SCK节拍控制节奏，MOSI和MISO同时双向传输，CS上升沿结束对话。"

通信阶段分解

阶段①：通信开始

CS（片选）线从高电平变为低电平（下降沿）

这相当于"敲门"告诉从设备："注意，我要和你说话了！"

注意：CS低电平期间，整个SPI通信过程持续进行
阶段②：数据传输

SCK（时钟）开始有规律的跳动（方波）

每个时钟周期传输1位数据（1bit）

同步传输：

MOSI：主设备在SCK的某个边沿发送数据

MISO：从设备在SCK的某个边沿返回数据

同时进行！这就是"全双工"的特点
阶段③：通信结束

CS线从低电平恢复为高电平（上升沿）

表示："我说完了，对话结束"

从设备知道传输完成，可以处理接收到的数据

5、驱动代码示例

为了实现硬件无关性（Hardware Abstraction），企业级代码通常使用结构体 + 函数指针的方式来封装 SPI 驱动。以下是一个标准的 C 语言驱动模板：

5.1 抽象层定义 (spi_interface.h)

这是驱动的核心接口，不依赖具体硬件（STM32, NXP, Linux 均可通用）。

c 复制代码

#include <stdint.h>
#include <stdbool.h>

// 定义标准 SPI 错误码
typedef enum {
    SPI_OK = 0,
    SPI_ERROR_TIMEOUT,
    SPI_ERROR_BUSY
} spi_status_t;

// 定义 SPI 配置结构体
typedef struct {
    uint32_t speed_hz;
    uint8_t cpol;       // 0 or 1
    uint8_t cpha;       // 0 or 1
    bool msb_first;
} spi_config_t;

// 定义 SPI 驱动接口 (V-Table 思想)
typedef struct {
    // 初始化 SPI 硬件
    spi_status_t (*init)(spi_config_t *config);

    // 控制片选引脚 (true=拉低选中, false=拉高释放)
    void (*cs_control)(bool select);

    // 核心传输函数：全双工交换数据
    // tx_data: 发送缓冲区 (可为 NULL, 发送 0xFF)
    // rx_data: 接收缓冲区 (可为 NULL, 丢弃数据)
    // len: 数据长度
    spi_status_t (*transfer)(const uint8_t *tx_data, uint8_t *rx_data, uint16_t len);

} spi_driver_t;

5.2 设备驱动实现示例 (sensor_driver.c)

上层业务逻辑只需调用 spi_driver_t 中的函数，无需关心底层寄存器。

c 复制代码

// 假设这是某个温度传感器的驱动
typedef struct {
    spi_driver_t *spi; // 持有底层 SPI 接口的指针
} temp_sensor_t;

// 读取传感器寄存器
uint8_t sensor_read_reg(temp_sensor_t *dev, uint8_t reg_addr) {
    uint8_t tx_buf[2];
    uint8_t rx_buf[2];

    // 准备数据：第一字节是地址，第二字节是空字节(用于产生时钟)
    tx_buf[0] = reg_addr | 0x80; // 假设最高位 1 代表读
    tx_buf[1] = 0x00;            // Dummy byte

    // 1. 选中芯片
    dev->spi->cs_control(true);

    // 2. 交换数据
    dev->spi->transfer(tx_buf, rx_buf, 2);

    // 3. 释放芯片
    dev->spi->cs_control(false);

    // 返回第二个字节（有效数据）
    return rx_buf[1];
}

5.3 适配层 (port_stm32.c)

最后，将具体的硬件操作"绑定"到接口上。

c 复制代码

// 具体的硬件发送函数 (STM32 HAL 风格)
static spi_status_t stm32_spi_transfer(const uint8_t *tx, uint8_t *rx, uint16_t len) {
    // 调用厂商 HAL 库
    if (HAL_SPI_TransmitReceive(&hspi1, (uint8_t*)tx, rx, len, 1000) != HAL_OK) {
        return SPI_ERROR_TIMEOUT;
    }
    return SPI_OK;
}

static void stm32_cs_control(bool select) {
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, select ? GPIO_PIN_RESET : GPIO_PIN_SET);
}

// 构造驱动实例
spi_driver_t my_spi_driver = {
    .init = stm32_spi_init,
    .cs_control = stm32_cs_control,
    .transfer = stm32_spi_transfer
};

6、总结展望

SPI 协议以其极简的架构统治了嵌入式外设通信四十年。虽然缺乏统一的标准（如无 ACK 机制、无统一寄存器定义）是其劣势，但在追求极致速度和低延迟的场景下，SPI 依然是首选。

SPI的低延迟和高效率特性使其在物联网（IoT）、人工智能（AI）、边缘计算（Edge Computing）以及机器人技术等新兴领域中扮演关键角色。它将继续成为传感器数据采集、无线模块通信、AI加速器与主控芯片交互，以及机器人实时控制的"基石"通信协议。例如，在边缘AI设备中，传感器收集的数据需要通过高速SPI快速传输到本地AI处理器进行实时推理。SPI的持续演进将确保它能够无缝融入这些创新场景，推动智能世界的构建。

7、激励自己学习的话

真正拉开工程师差距的，不是用过多少接口，而是是否理解每一次时钟跳变背后的原理。
