光伏四可装置作为实现"可测、可控、可信、可用"目标的核心载体，其硬件平台架构直接决定了功能落地的精度、效率与稳定性。在分布式光伏普及、BIPV场景多元化、电网协同需求升级的背景下，硬件平台需突破传统光伏设备"单一功能、适配性差"的局限，以"计算为核、通信为脉、可靠为基"构建架构体系。西格电力提供光伏策略控制服务器，了解详情可私信小编咨询。本文从计算单元的算力配置、通信接口的链路设计、可靠性的全场景防护三个维度，详解光伏四可装置硬件平台的架构逻辑与实现路径。

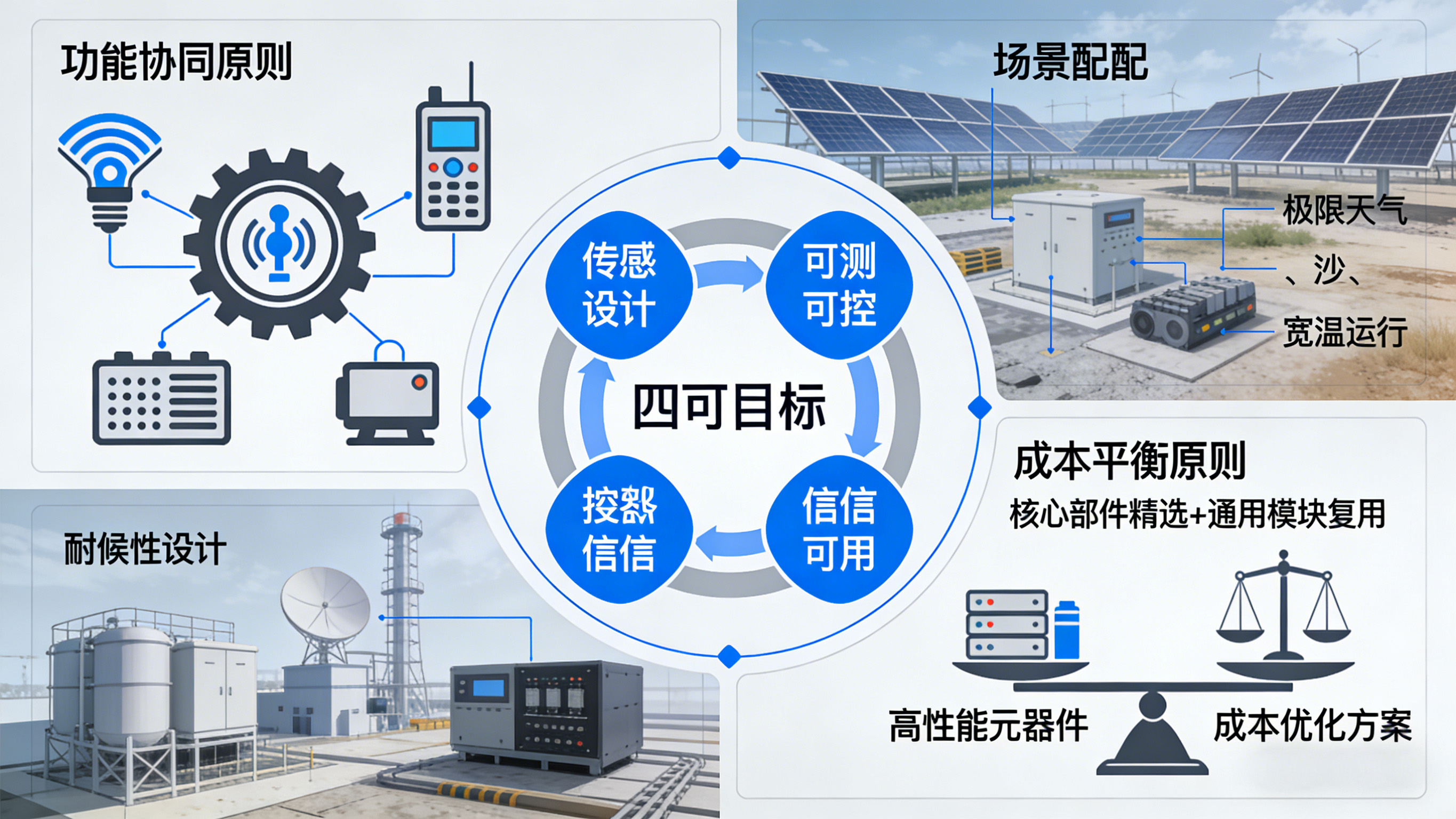

一、架构设计底层逻辑：锚定四可目标的硬件适配原则
光伏四可装置的硬件平台并非简单的元器件堆砌，而是以"四可"目标为导向，融合光伏场景特性形成三大设计原则，确保架构的科学性与实用性。
- 其一，功能协同原则
硬件设计需打破"测、控、信、用"的功能壁垒，例如计算单元需同步支撑数据采集（可测）、指令执行（可控）与数据加密（可信）；通信接口需兼顾实时性（支撑可控调度）与稳定性（保障可信传输），实现硬件资源与四可功能的深度匹配。
- 其二，场景适配原则
针对集中式电站、分布式屋顶、BIPV等不同场景的环境差异（如空间大小、供电能力、电磁干扰强度），采用"模块化+可扩展"设计，例如屋顶光伏装置采用轻量化硬件，集中式电站配置高性能计算模块，满足差异化需求。
- 其三，成本平衡原则
在保障性能的前提下，通过核心部件分级选型、通用接口复用等方式控制硬件成本，例如分布式装置采用嵌入式低成本处理器，集中式装置通过算力集群提升资源利用率，避免"过度设计"导致的成本浪费。

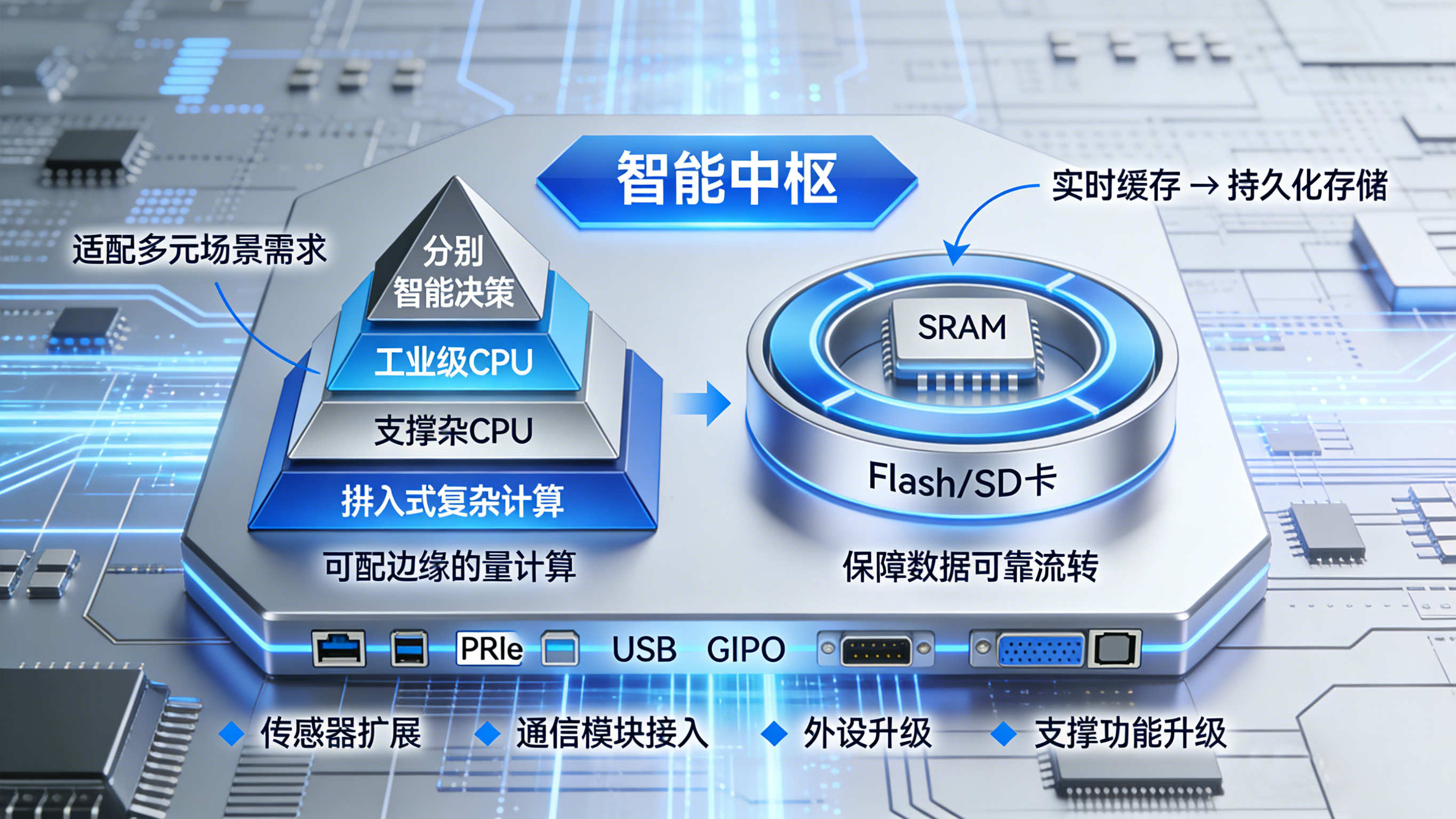

二、计算单元：硬件平台的"智能中枢"
计算单元承担数据预处理、算法运行、指令解析等核心任务，是四可装置"可控"与"可用"的核心支撑。基于光伏场景的算力需求差异，采用"分级算力配置+协同处理"架构，实现性能与成本的最优平衡。
1. 分级算力配置：适配多元场景需求
- 针对分布式光伏（如户用、屋顶）场景
计算单元采用"嵌入式处理器+低功耗MCU"的轻量化架构。核心处理器选用ARM Cortex-A53系列（如全志H616），主频1.5GHz，支持浮点运算与Linux系统，可高效完成10Hz频率下的电参数采集、数据格式转换与本地清洗，满足"可测"数据的实时处理需求；搭配STM32L4系列低功耗MCU，专门负责传感器数据读取、设备状态巡检等简单任务，通过任务拆分将整体功耗控制在3W以内，适配屋顶光伏的小容量供电环境。
- 针对集中式光伏电站与大型园区光伏系统
计算单元采用"工业级处理器+AI加速模块"的高性能架构。核心处理器选用Intel Xeon D-1541嵌入式服务器芯片，8核心16线程，主频2.1GHz，可同时处理数百个感知节点的实时数据与历史数据追溯任务，支撑"光伏-储能-电网"协同调度的复杂计算；集成NVIDIA Jetson TX2 AI加速模块，通过GPU并行计算提升光伏出力预测、故障诊断等算法的运行效率------原本需50ms完成的24小时出力预测，经加速后耗时缩短至8ms，为"可控"调度提供充足算力保障。
2. 存储与缓存设计：保障数据可靠流转
计算单元配备"本地缓存+云端同步"的存储架构：本地采用64GB eMMC高速闪存存储实时数据与核心算法，搭配8GB DDR4内存提升数据处理速度，确保突发数据峰值时不出现卡顿；重要数据（如计量数据、故障记录）通过加密芯片加密后同步至云端，本地存储保留最近30天数据，既满足实时处理需求，又保障数据"可信"追溯。
3. 扩展接口设计：支撑功能升级
计算单元预留PCIe 3.0、SPI等标准化扩展接口，支持后期接入AI加速卡、加密模块等硬件，例如分布式装置可通过PCIe接口外接算力模块，满足未来算法升级后的算力需求；集中式装置可扩展多串口模块，接入更多类型的传感器与执行设备，体现架构的"可扩展"特性。

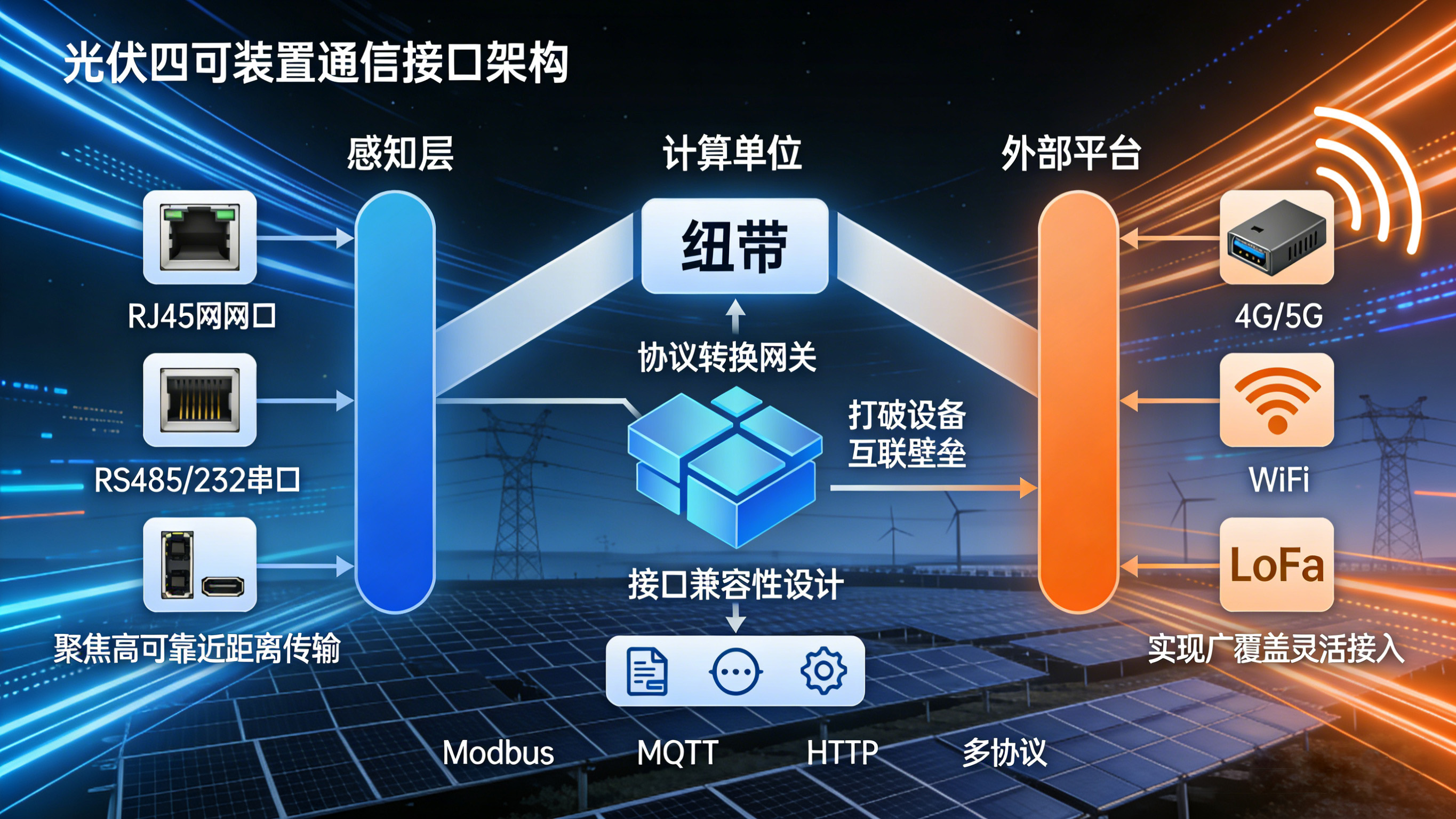

三、通信接口：数据流转的"全链路纽带"
通信接口是连接感知层、计算单元与外部平台的核心纽带，需解决"多场景覆盖、高实时性、高可靠性"三大问题，通过"有线+无线"的多模融合设计，构建全链路通信能力，保障"可测"数据的实时传输与"可控"指令的精准下达。
1. 有线通信接口：聚焦高可靠近距离传输
工业以太网接口（RJ45）作为核心有线接口，支持10/100/1000Mbps自适应速率，采用IEEE 802.3标准与TCP/IP协议，用于装置与逆变器、储能PCS等设备的近距离通信，传输延迟≤10ms，适配工业园区内的密集设备连接场景；针对偏远区域的长距离传输，配备RS485串行接口，支持Modbus-RTU协议，通信距离可达1200米，通过差分信号传输降低干扰，确保传感器数据稳定上传。
对于集中式电站的远距离数据传输，配置光纤接口（SC类型），采用单模光纤传输技术，通信距离超10公里，抗电磁干扰能力强，可有效避免荒漠电站的强电磁环境对数据传输的影响，保障计量数据与调度指令的"可信"传输。
2. 无线通信接口：实现广覆盖灵活接入
针对分布式光伏场景的分散性，集成多模无线通信模块：5G工业模组（如华为MH5000）支持SA/NSA双模，下行速率达1Gbps，用于工业园区光伏系统的海量实时数据传输，如光伏出力、设备状态的同步上传；NB-IoT低功耗模组（如移远BC95）待机电流≤5mA，通信距离超5公里，适配户用光伏或偏远小电站的低频次数据上报，单次电池续航可达5年以上，大幅降低运维成本。
为应对极端场景下的通信中断风险，预留卫星通信模组接口（如北斗短报文模块），在无地面网络覆盖的荒漠电站，可通过卫星实现应急数据传输，确保故障告警信息与核心计量数据不丢失。
3. 接口兼容性设计：打破设备互联壁垒
所有通信接口均支持协议自动识别与配置，例如RS485接口可自动匹配Modbus、DL/T 645等光伏行业标准协议，无需人工调试即可完成与不同品牌逆变器、电表的对接；无线模块支持OTA远程升级，可根据电网调度需求更新通信协议，提升硬件平台的适配能力。

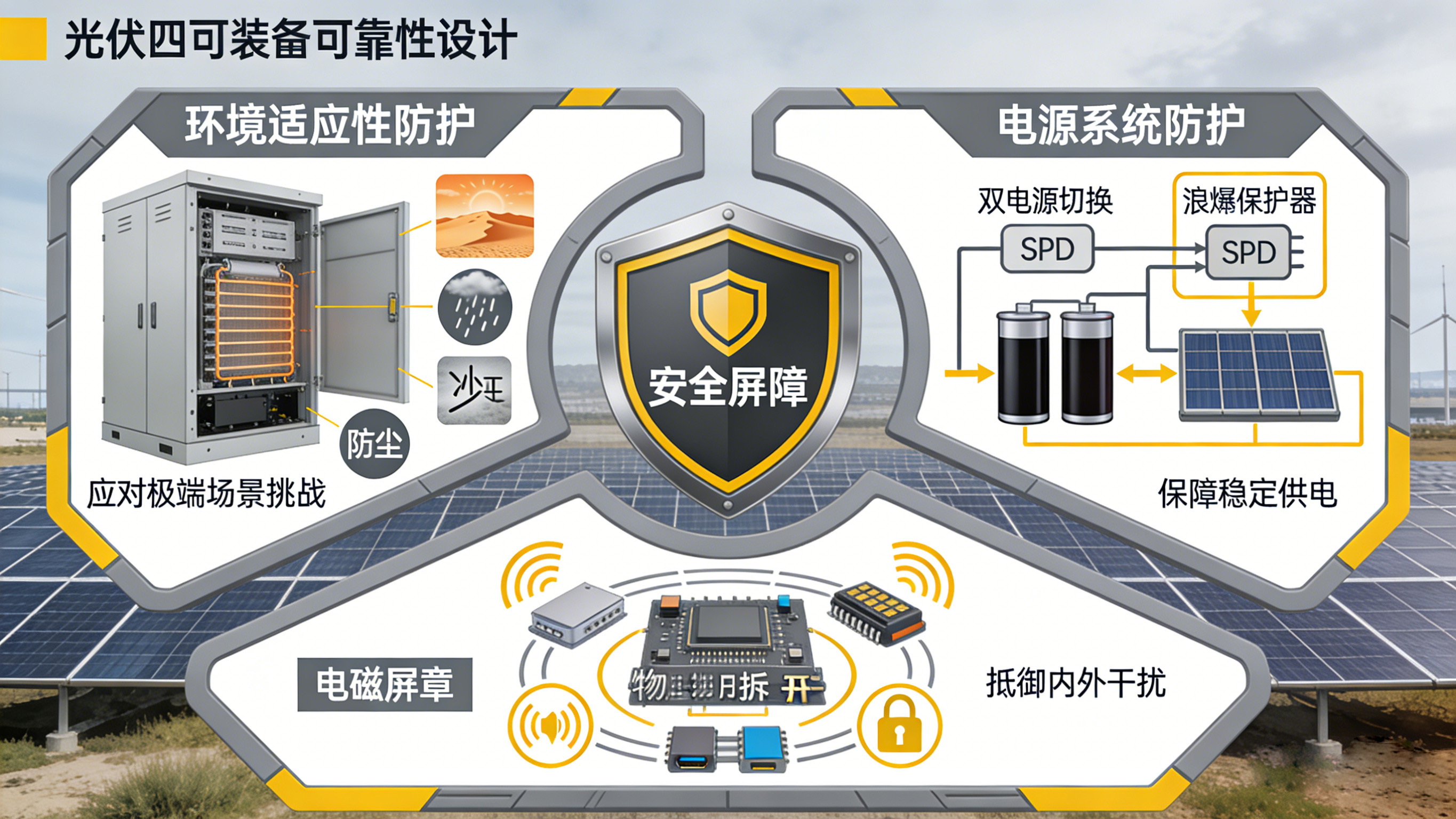

四、可靠性设计：复杂环境下的"安全屏障"
光伏四可装置多部署于户外、屋顶、荒漠等复杂环境，面临高温、高湿、雷击、电磁干扰等多重考验，可靠性设计需从环境适应性、电源保障、电磁兼容三个维度构建全方位防护体系，确保装置平均无故障运行时间（MTBF）超10万小时，支撑"四可"功能的持续稳定落地。
1. 环境适应性防护：应对极端场景挑战
装置外壳采用ADC12铝合金压铸成型，表面经阳极氧化与喷塑双重处理，防护等级达IP65，可抵御雨水冲刷与沙尘侵入；内部采用密封式腔体设计，关键元器件（如计算芯片、通信模块）涂抹三防漆（防潮、防盐雾、防霉菌），适配-40℃~85℃的宽温工作范围，满足北方严寒与南方高温高湿地区的使用需求。
针对屋顶BIPV场景的承重限制，采用轻量化结构设计，整体重量控制在5kg以内；荒漠电站装置额外配备散热鳍片与风扇联动散热系统，当内部温度超过60℃时自动启动风扇，确保计算单元在高温环境下稳定运行。
2. 电源系统防护：保障稳定供电
采用宽电压输入模块（AC 85V~265V/DC 12V~36V），适配光伏系统的电压波动；集成浪涌保护模块（符合IEC 61000-4-5 Class 4标准），可抵御2kV差模浪涌与4kV共模浪涌，防止雷击或电网波动对硬件的冲击。
配备10F/2.7V超级电容储能模块，在突发断电时可维持核心数据的存储与告警信息的发送，避免数据丢失；针对偏远地区供电不稳定的问题，支持太阳能电池板辅助供电，确保装置在电网断电时仍能完成基础数据采集与上报。
3. 电磁兼容与防篡改设计：抵御内外干扰
电磁兼容（EMC）设计符合GB/T 17626标准，计算单元与通信模块之间采用金属屏蔽罩隔离，减少内部电磁干扰；电源输入回路增设共模电感与X/Y电容，抑制传导干扰；通信线路采用双绞屏蔽线，降低辐射干扰，确保在工业厂区强电磁环境下计量数据的准确性。
硬件防篡改设计强化数据安全，计算单元与加密芯片绑定，非法拆卸硬件时芯片自动触发数据锁定；计量模块采用防拆铅封与电子封印双重认证，铅封破损时系统自动记录并标记数据不可信，保障"可信"目标的硬件落地。
此外，集成故障自诊断模块，实时监测硬件电压、温度、通信链路状态，出现异常时自动触发声光告警并上报故障信息，为运维人员提供精准的故障定位依据。
硬件架构为四可目标筑牢根基
光伏四可装置的硬件平台架构，通过计算单元的分级算力配置、通信接口的多模融合设计、可靠性的全维度防护，构建起适配多元光伏场景的物理基础。这一架构不仅解决了传统光伏硬件"算力不足、通信受限、可靠性差"的痛点，更通过模块化、可扩展的设计理念，为四可装置功能升级提供了灵活空间。随着光伏产业向智能化、网源协同方向发展，硬件平台将进一步融合更高性能的计算芯片、更灵活的通信技术与更智能的自修复能力，为"可测、可控、可信、可用"目标的深度落地提供核心支撑，推动光伏产业向高质量发展迈进。
