EtherCAT与DeviceNet协议双向转换网关在自动化焊接系统中的应用解析

一、 案例背景与项目痛点

项目背景

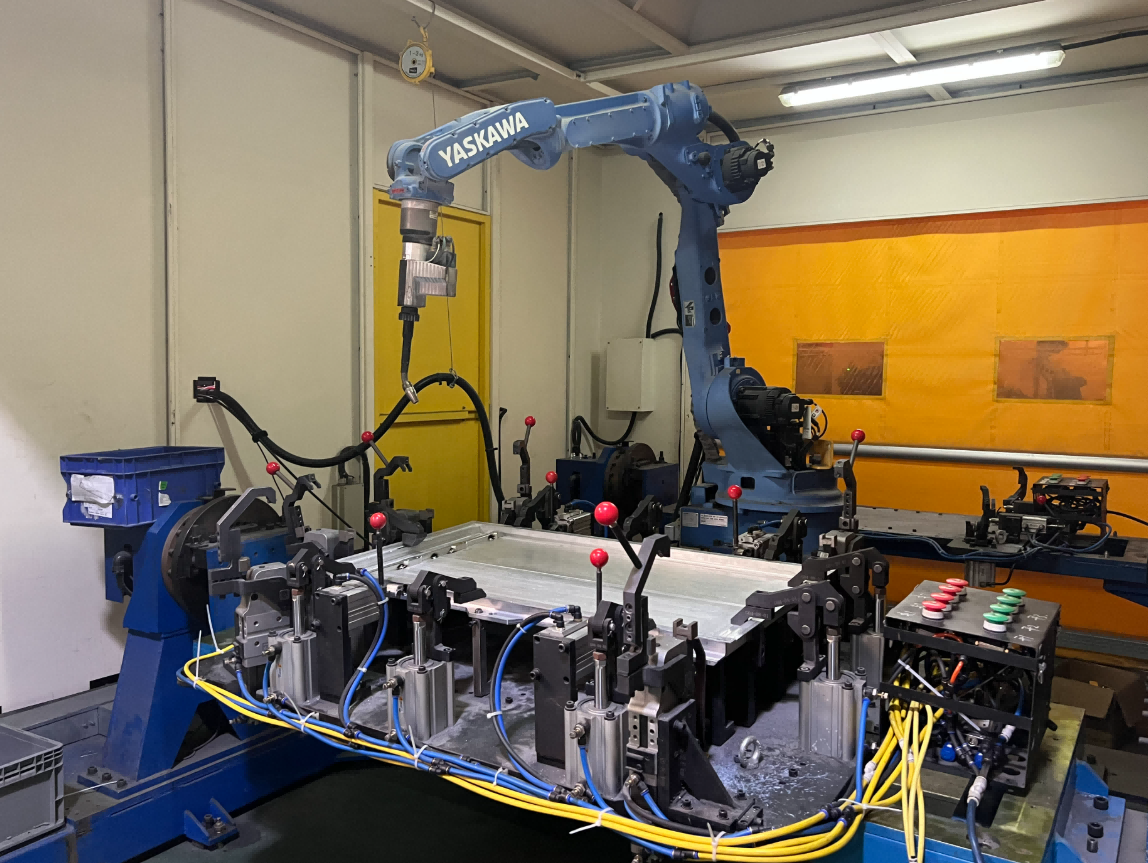

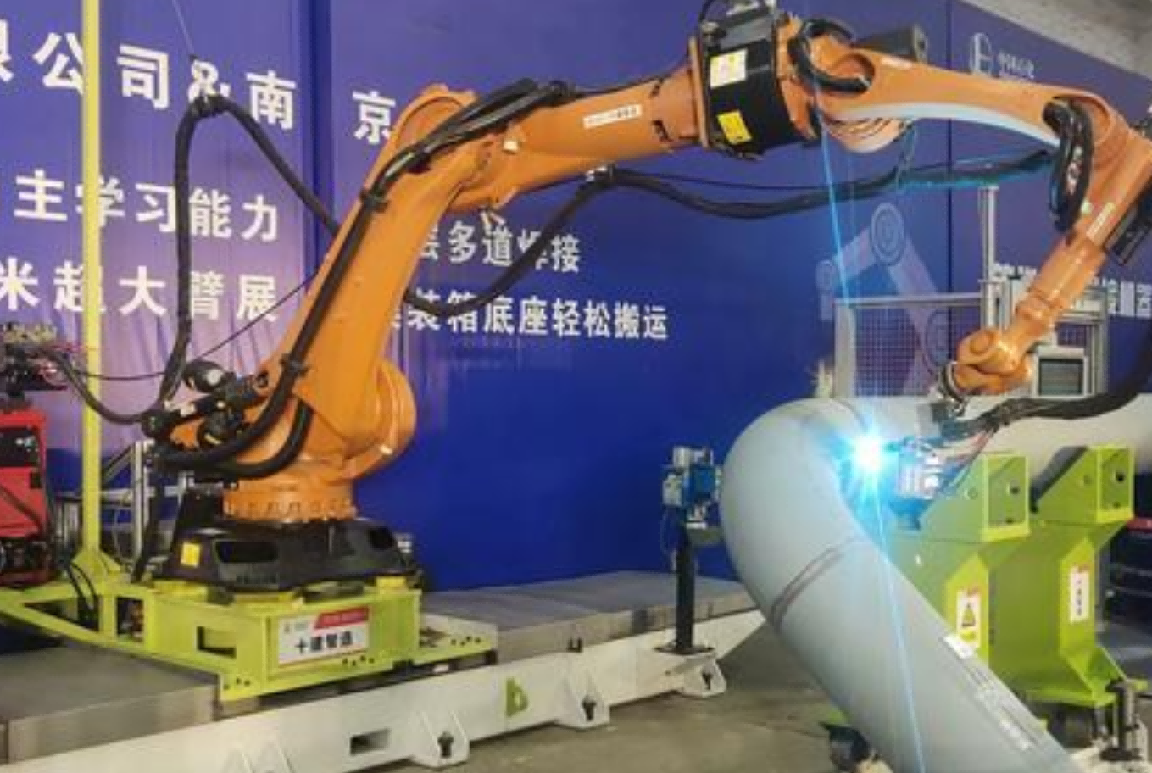

某跨国油气管道建设项目中，管道预制厂需实现大规模管道接头的自动化焊接。项目采用倍福CX系列PLC作为主控制系统，通过EtherCAT总线实现对焊接变位机、输送线等外围设备的精准同步控制。焊接核心工艺由多台高性能焊接机器人承担，这些机器人采用DeviceNet现场总线协议，用于接收焊接参数指令及反馈实时状态。

面临痛点

1. 协议异构，系统难以集成：倍福PLC基于EtherCAT协议，而焊接机器人采用DeviceNet协议，两者无法直接通信，形成"控制孤岛"。

2. 工艺协同性差：焊接机器人与变位机、输送线等设备无法实现毫秒级同步，导致焊接起始位置偏差，影响焊缝质量。

3. 参数调整滞后：焊接参数（电流、电压、速度）需通过机器人示教器单独设置，无法根据管材厚度、坡口形式实时调整，工艺灵活性不足。

4. 状态监控缺失：机器人焊接状态、故障报警等信息无法实时上传至中央监控系统，故障响应时间长，影响产线连续运行。

5. 数据追溯困难：焊接过程参数无法与管道编号、焊工信息等绑定记录，难以满足严格的质量追溯要求。

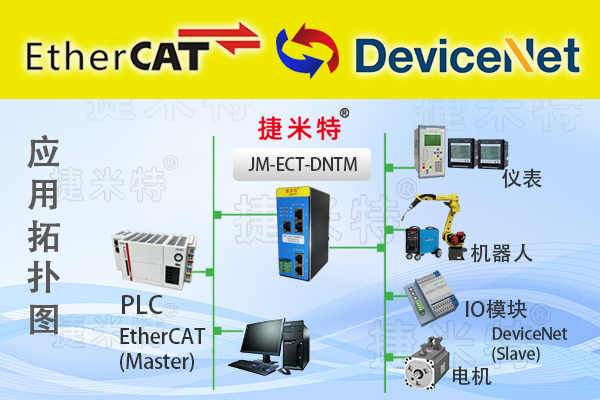

二、 解决方案：捷米特JM-ECT-DNTM 协议转换网关

网关功能特性

捷米特JM-ECT-DNTM是一款专业级协议转换网关，具备以下核心功能：

1. 双向协议透明转换：在EtherCAT侧作为从站，在DeviceNet侧作为主站，实现两种协议数据的实时双向转换。

2. 高速数据采集能力：作为高性能数据采集器，支持≤1ms的数据交换周期，满足焊接工艺对实时性的苛刻要求。

3. 灵活数据映射配置：提供图形化配置软件，支持I/O点位、寄存器的自由映射，最大支持512字节输入/512字节输出。

4. 多重故障诊断机制：具备断线检测、数据校验、状态指示灯等诊断功能，支持快速故障定位。

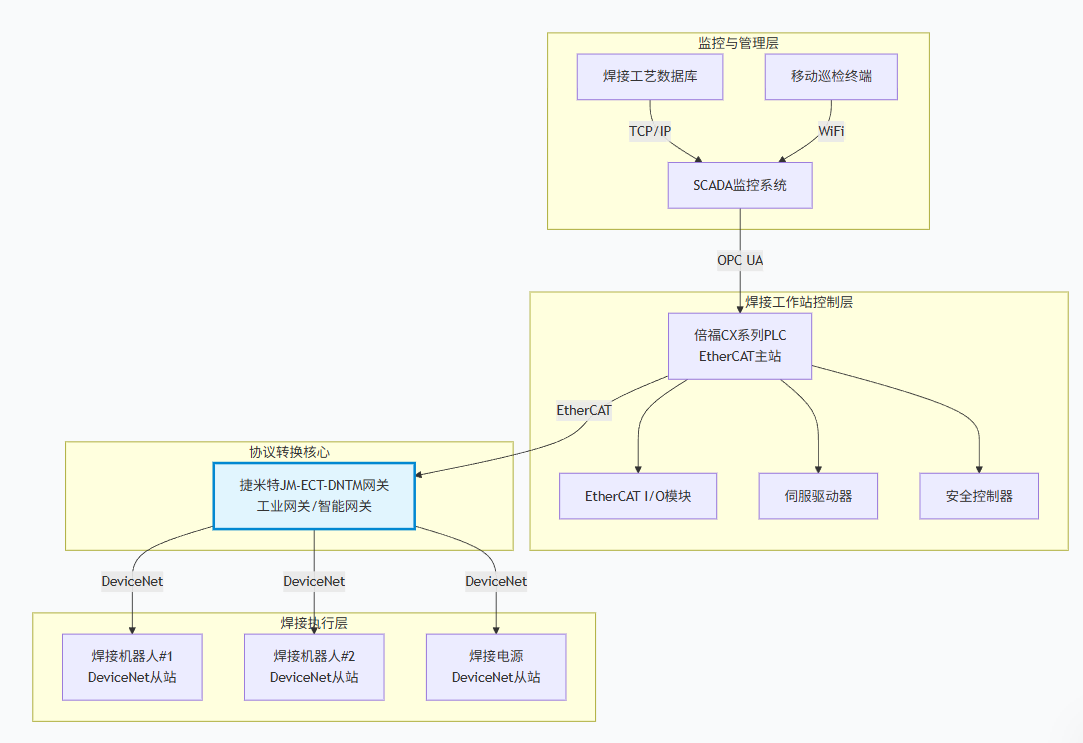

系统拓扑架构

三、 实施过程

第一阶段：系统设计与规划

1. 需求分析：确定需要交换的数据类型，包括机器人控制命令（启动/暂停/急停）、焊接参数（电流、电压、速度）、状态反馈（位置、报警、完成信号）等。

2. 网络规划：设计EtherCAT与DeviceNet网络拓扑，确定网关安装位置，规划IP地址与节点地址。

3. 安全评估：制定安全联锁方案，确保急停信号等安全数据的可靠传输。

第二阶段：硬件安装与配置

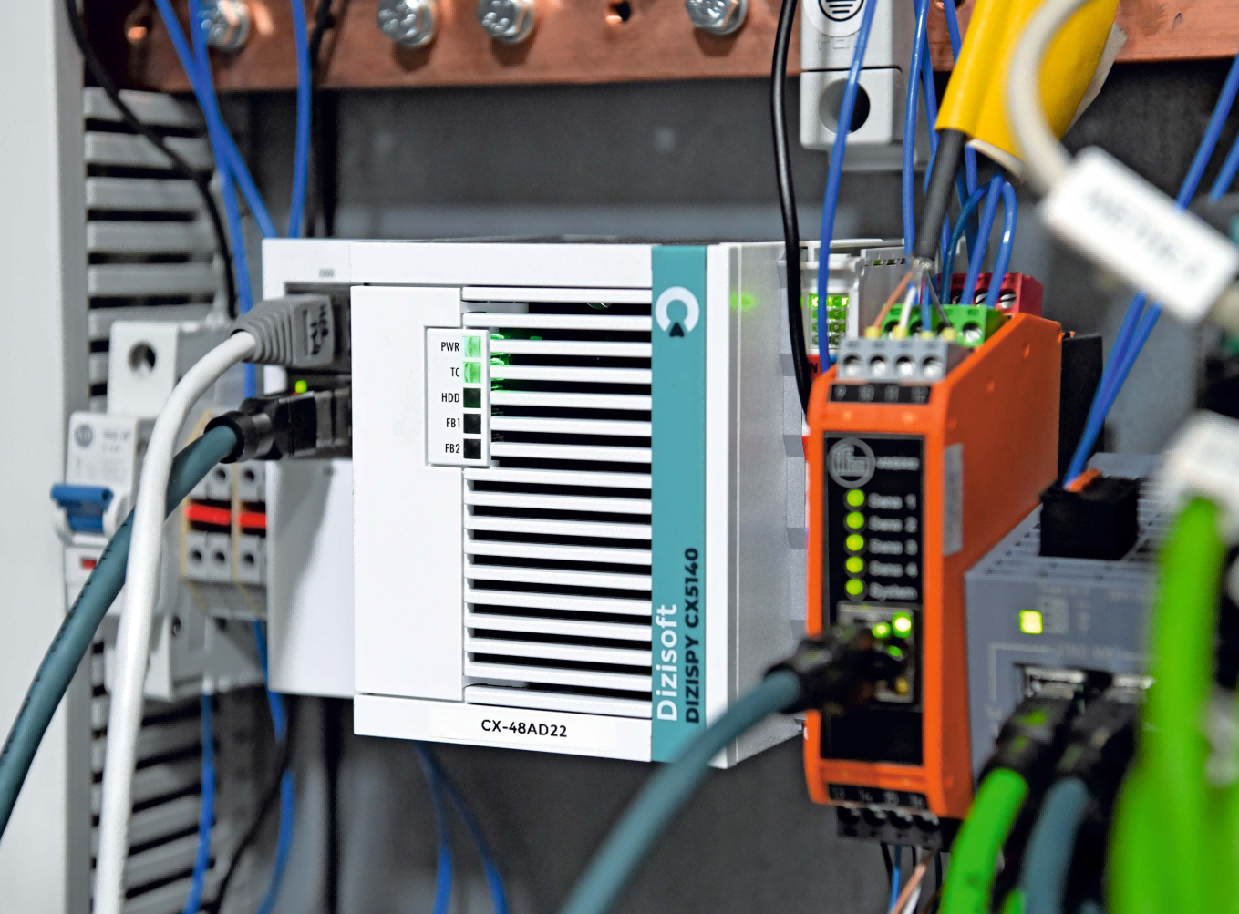

1. 网关安装：将JM-ECT-DNTM工业 网关 模块安装在控制柜内，连接24VDC电源。

2. 网络连接：

EtherCAT侧：通过标准网线接入倍福PLC的EtherCAT环网

DeviceNet侧：通过5芯屏蔽电缆连接焊接机器人，配置终端电阻

3. 物理接线检查：检查所有接线端子紧固性，测量网络终端电阻值（121Ω±1%）。

第三阶段：软件配置与映射

1. EtherCAT配置：

在TwinCAT环境中导入网关ESI文件

添加EtherCAT从站设备，配置PDO映射

分配输入区（IN）地址：%IW100-200，输出区（OUT）地址：%QW100-200

2. DeviceNet配置：

使用捷米特配置软件设置网关为DeviceNet主站

设置网络波特率：500Kbps

扫描并配置各从站设备：

机器人1：节点地址10，输入8字节/输出8字节

机器人2：节点地址11，输入8字节/输出8字节

焊接电源：节点地址12，输入16字节/输出16字节

3. 数据映射配置：

映射表示例

EtherCAT_OUT[0] → DeviceNet_IN[10][0] 机器人1启动命令

EtherCAT_OUT[1] → DeviceNet_IN[10][1] 机器人1焊接模式

EtherCAT_OUT[2:3] → DeviceNet_IN[12][0:1] 焊接电流设定值

DeviceNet_OUT[10][0] → EtherCAT_IN[0] 机器人1准备就绪

DeviceNet_OUT[10][1] → EtherCAT_IN[1] 机器人1报警代码

DeviceNet_OUT[12][0:1] → EtherCAT_IN[2:3] 实际焊接电流

第四阶段：系统调试与优化

1. 通讯测试：逐步测试每个数据点的读写功能，验证映射准确性。

2. 同步性测试：测试机器人启动与变位机旋转的同步精度，调整EtherCAT周期时间。

3. 长时间运行测试：进行72小时连续运行测试，监控通讯稳定性。

4. 工艺参数优化：基于实际焊接效果，优化参数传递逻辑。

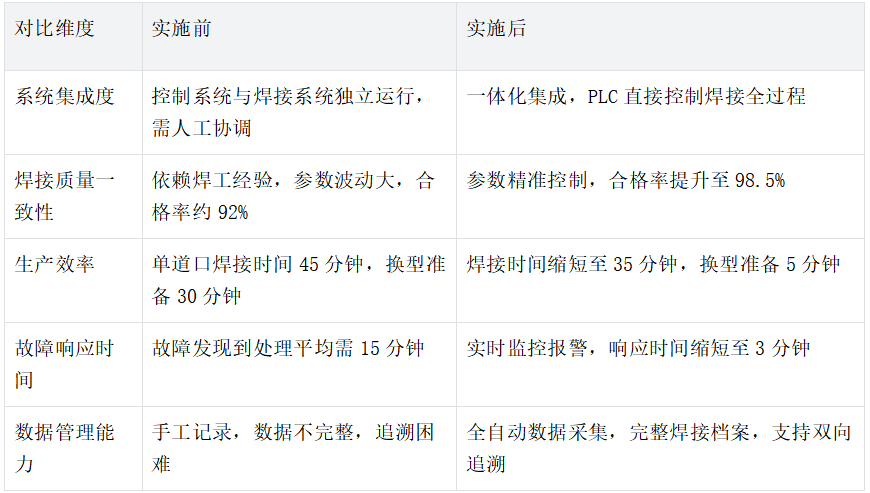

四、 应用效果对比

五、 行业推广前景

基于本项目的成功实践，该解决方案在以下行业具有广阔应用前景：

1. 新能源锂电池制造

行业特点：焊接工艺多（极耳焊接、壳体焊接），质量控制严格

应用价值：实现焊接机器人与检测设备、物流系统的实时数据交换，提升电芯一致性

市场前景：预计2025年锂电池产能超2000GWh，自动化焊接需求旺盛

2. 新能源汽车车身焊接

行业特点：多车型混线生产，节拍要求高，焊点数量多

应用价值：实现数百台焊接机器人的集中控制和参数管理

技术趋势：向柔性化、智能化焊接线发展

3. 钢结构智能制造

行业特点：构件尺寸大，焊接位置复杂，标准化程度提升

应用价值：解决大型构件多机器人协同焊接的通讯难题

政策驱动：装配式建筑比例要求提升至30%以上

4. 船舶海洋工程

行业特点：厚板焊接多，工艺复杂，质量要求极高

应用价值：实现焊接参数与坡口跟踪的自适应调整

发展机遇：绿色船舶建造带来设备升级需求

六、 技术总结与展望

本项目通过捷米特JM-ECT-DNTM 协议转换网关的成功应用，实现了三大突破：

技术创新点

1. 架构创新：采用"EtherCAT从站+DeviceNet主站"架构，最小化对原有系统的改动

2. 性能突破：实现≤1ms的实时数据交换，满足高速焊接的同步要求

3. 功能扩展：网关的智能网关属性支持未来向边缘计算和云平台延伸

经济效益分析

行业启示

在工业互联网快速发展的今天，工业网关 已从简单的协议转换器进化为智能制造的神经网络节点。捷米特JM-ECT-DNTM网关 模块在本项目中的应用表明：

1. 标准化是基础：通过网关实现不同品牌设备的标准化接入

2. 实时性是关键：工业场景对数据时效性的要求不容妥协

3. 开放性面向未来：支持物联网协议扩展，保护投资长期价值

管道焊接项目的成功实施证明，选择合适的协议转换网关和数据采集器，是破解工业设备互联互通难题、迈向智能制造的务实而高效的路径。这种以数据驱动工艺优化的模式，将在更多高端制造领域复制推广，为中国制造向中国智造转型升级提供坚实的技术支撑。
