在嵌入式 Linux 驱动开发领域，设备树（Device Tree）的引入彻底改变了传统驱动与硬件信息耦合的局面，为跨平台驱动复用提供了核心支撑。本文将从设备树的核心作用与结构出发，结合自定义 I2C 温度传感器的实战案例，详解设备树配置、驱动代码实现、关键 API 解析及跨平台适配技巧，帮助中级嵌入式开发者构建灵活可复用的驱动程序。

一、设备树（Device Tree）的作用与基本结构

1.1 设备树的核心作用

在设备树出现之前，嵌入式 Linux 驱动需通过硬编码方式将硬件信息（如外设地址、中断号、GPIO 引脚）写入驱动代码，导致驱动与特定硬件强耦合。当驱动移植到不同硬件平台时，需修改驱动源码中的硬件参数，维护成本极高。

设备树的核心价值的是分离硬件描述与驱动逻辑：将所有硬件平台相关的信息（外设节点、资源分配、总线拓扑）集中描述在设备树文件（.dts）中，驱动程序通过解析设备树动态获取硬件资源，无需修改驱动源码即可适配不同硬件平台，大幅提升驱动的可移植性。

1.2 设备树的基本结构

设备树以树形结构描述硬件，核心组成包括根节点、子节点、属性及属性值，其语法遵循 Device Tree Source (DTS) 规范，最终通过编译器（dtc）编译为 Device Tree Blob (DTB) 文件，由内核加载解析。

核心结构要素如下：

根节点：设备树的顶层节点，所有硬件节点均为其子孙节点，节点名为 "/"。
子节点：对应具体的硬件设备（如 CPU、I2C 控制器、温度传感器），节点名通常遵循 "设备类型@基地址" 格式（如 i2c@12345678），基地址用于唯一标识节点。
属性：描述节点的硬件特性，由键值对组成。常见标准属性包括 compatible（用于驱动匹配）、reg（外设寄存器地址范围）、interrupts（中断配置）、status（设备使能状态）等，也可自定义属性。
总线节点：如 I2C、SPI、GPIO 等总线控制器节点，子节点对应总线上挂载的外设，需通过总线属性关联。

一个简化的设备树结构示例如下：

dts 复制代码

/ {
    #address-cells = <1>;  // 地址字段长度（32位）
    #size-cells = <1>;     // 长度字段长度（32位）
    cpus { /* CPU 节点 */ };
    memory { /* 内存节点 */ };
    i2c@12345678 {  // I2C 控制器节点
        compatible = "vendor,i2c-controller";
        reg = <0x12345678 0x100>;  // 地址0x12345678，长度256字节
        status = "okay";
        temp_sensor@48 {  // I2C 总线上的温度传感器节点
            compatible = "vendor,temp-sensor";
            reg = <0x48>;  // 传感器 I2C 从设备地址
        };
    };
};

二、自定义 I2C 温度传感器的设备树节点配置

以常见的 I2C 温度传感器（如 TMP102）为例，需在设备树中添加对应节点，描述传感器的 I2C 从地址、兼容属性、GPIO 告警引脚（可选）等信息。以下为完整的设备树节点配置示例，基于 ARM 平台的 I2C 总线编写。

2.1 设备树节点源码（.dts）

dts 复制代码

/* 假设 I2C 控制器节点已在核心设备树中定义，路径为 /soc/i2c@11000000 */
&i2c1 {  // 引用 I2C1 控制器节点（通过 &符号引用别名节点）
    status = "okay";
    pinctrl-names = "default";
    pinctrl-0 = <&i2c1_pins>;  // 绑定 I2C1 引脚配置（需在 pinctrl 节点定义）

    /* 自定义 TMP102 温度传感器节点 */
    tmp102@48 {
        compatible = "ti,tmp102";  // 兼容属性，驱动通过此属性匹配
        reg = <0x48>;  // TMP102 默认 I2C 从地址（可通过硬件引脚调整）
        status = "okay";

        /* 自定义属性：告警 GPIO 引脚（可选，用于温度超限中断） */
        temp-alert-gpios = <&gpio1 20 GPIO_ACTIVE_LOW>;  // GPIO1_20，低电平有效
        /* 自定义属性：温度阈值配置（单位：毫摄氏度） */
        temp-high-threshold = <30000>;  // 高温阈值 30℃
        temp-low-threshold = <10000>;   // 低温阈值 10℃
    };
};

2.2 节点配置说明

&i2c1：通过引用符号（&）访问 I2C1 控制器节点，避免重复定义总线控制器，符合设备树的复用原则。
compatible：核心属性，值为 "ti,tmp102"，前半部分为厂商标识，后半部分为设备型号，驱动程序的 of_match_table 需包含此值以完成匹配。
reg：I2C 从设备地址，TMP102 的默认地址为 0x48（根据 A0/A1 引脚电平可调整为 0x49/0x4A/0x4B）。
自定义属性：temp-alert-gpios、temp-high-threshold 等为非标准属性，需驱动程序通过专门的 API 解析，用于传递硬件配置信息。

三、Linux 内核驱动代码实现（设备树匹配与资源初始化）

基于上述设备树节点，编写对应的 I2C 驱动程序，核心流程为：通过 of_match_table 匹配设备树节点 → 解析节点属性获取资源（GPIO、阈值参数）→ 初始化 I2C 客户端 → 注册设备驱动。以下为完整的驱动代码片段，适配 Linux 内核 5.x 版本。

3.1 驱动代码源码（.c）

c 复制代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/i2c.h>
#include <linux/of_gpio.h>
#include <linux/gpio.h>
#include <linux/delay.h>

/* 设备私有数据结构，存储资源信息与状态 */
struct tmp102_data {
    struct i2c_client *client;  // I2C 客户端指针
    int alert_gpio;             // 告警 GPIO 引脚号
    int high_thresh;            // 高温阈值（毫摄氏度）
    int low_thresh;             // 低温阈值（毫摄氏度）
};

/* 设备树匹配表，与节点 compatible 属性对应 */
static const struct of_device_id tmp102_of_match[] = {
    { .compatible = "ti,tmp102" },
    { /* Sentinel */ }
};
MODULE_DEVICE_TABLE(of, tmp102_of_match);

/* I2C 驱动探针函数，设备树匹配成功后执行 */
static int tmp102_probe(struct i2c_client *client, const struct i2c_device_id *id)
{
    struct tmp102_data *data;
    struct device_node *node = client->dev.of_node;
    int ret;

    /* 分配私有数据内存 */
    data = devm_kzalloc(&client->dev, sizeof(*data), GFP_KERNEL);
    if (!data)
        return -ENOMEM;

    data->client = client;
    i2c_set_clientdata(client, data);  // 绑定私有数据到 I2C 客户端

    /* 1. 解析设备树自定义属性：温度阈值 */
    ret = of_property_read_s32(node, "temp-high-threshold", &data->high_thresh);
    if (ret) {
        dev_warn(&client->dev, "no high threshold, use default 30000\n");
        data->high_thresh = 30000;
    }
    ret = of_property_read_s32(node, "temp-low-threshold", &data->low_thresh);
    if (ret) {
        dev_warn(&client->dev, "no low threshold, use default 10000\n");
        data->low_thresh = 10000;
    }

    /* 2. 解析告警 GPIO 引脚（of_get_named_gpio 核心 API） */
    data->alert_gpio = of_get_named_gpio_flags(node, "temp-alert-gpios", 0, NULL);
    if (!gpio_is_valid(data->alert_gpio)) {
        dev_warn(&client->dev, "invalid alert gpio\n");
        data->alert_gpio = -1;
    } else {
        /* 请求 GPIO 资源并配置为输入模式 */
        ret = devm_gpio_request(&client->dev, data->alert_gpio, "tmp102-alert");
        if (ret) {
            dev_err(&client->dev, "gpio request failed\n");
            return ret;
        }
        gpio_direction_input(data->alert_gpio);
    }

    /* 3. 初始化传感器（通过 I2C 总线写入配置寄存器） */
    // 写入高温阈值（TMP102 阈值寄存器为 16 位，高字节在前）
    ret = i2c_smbus_write_byte_data(client, 0x02, (data->high_thresh / 256) & 0xFF);
    if (ret < 0) {
        dev_err(&client->dev, "write high thresh failed\n");
        return ret;
    }
    ret = i2c_smbus_write_byte_data(client, 0x03, (data->high_thresh % 256) & 0xFF);
    if (ret < 0) {
        dev_err(&client->dev, "write high thresh lsb failed\n");
        return ret;
    }

    dev_info(&client->dev, "tmp102 probe success, high:%d mC, low:%d mC\n",
             data->high_thresh, data->low_thresh);
    return 0;
}

/* I2C 驱动移除函数，设备卸载时执行 */
static int tmp102_remove(struct i2c_client *client)
{
    dev_info(&client->dev, "tmp102 remove\n");
    return 0;
}

/* I2C 设备 ID 表（兼容传统非设备树匹配方式） */
static const struct i2c_device_id tmp102_id[] = {
    { "tmp102", 0 },
    { /* Sentinel */ }
};
MODULE_DEVICE_TABLE(i2c, tmp102_id);

/* I2C 驱动结构体 */
static struct i2c_driver tmp102_driver = {
    .probe = tmp102_probe,
    .remove = tmp102_remove,
    .id_table = tmp102_id,
    .driver = {
        .name = "tmp102",
        .of_match_table = tmp102_of_match,  // 关联设备树匹配表
        .owner = THIS_MODULE,
    },
};

module_i2c_driver(tmp102_driver);

MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("TMP102 I2C Temperature Sensor Driver with Device Tree");
MODULE_AUTHOR("Embedded Developer");

四、驱动中关键 API 的使用分析

上述驱动代码中用到了多个设备树解析与 I2C 总线操作的核心 API，以下针对关键函数进行详细说明，明确其功能、参数及使用场景。

4.1 设备树解析 API

4.1.1 of_get_named_gpio_flags

功能：从设备树节点中解析指定名称的 GPIO 属性，获取 GPIO 引脚号及配置标志。

c 复制代码

int of_get_named_gpio_flags(struct device_node *np, const char *propname,
                            int index, enum of_gpio_flags *flags);

np：设备树节点指针（从 I2C 客户端的 dev.of_node 获取）。
propname：GPIO 属性名（如 "temp-alert-gpios"）。
index：当属性值为多个 GPIO 时的索引（单 GPIO 取 0）。
flags：输出参数，存储 GPIO 配置标志（如电平极性），可设为 NULL。
返回值：成功返回 GPIO 引脚号（大于等于 0），失败返回负数错误码。

注意：解析后需通过 gpio_is_valid() 验证引脚号有效性，再通过 devm_gpio_request() 请求 GPIO 资源，避免资源冲突。

4.1.2 of_property_read_s32

功能：从设备树节点中读取 32 位有符号整数类型的属性值，适用于解析自定义数值属性（如温度阈值）。

类似 API 还有 of_property_read_u32（无符号）、of_property_read_string（字符串）等，根据属性类型选择使用。

4.2 I2C 总线操作 API

4.2.1 i2c_smbus_write_byte_data

功能：通过 I2C 总线向从设备的指定寄存器写入一个字节数据，适用于大多数 I2C 外设的配置与数据写入。

c 复制代码

s32 i2c_smbus_write_byte_data(struct i2c_client *client, u8 cmd, u8 data);

client：I2C 从设备客户端指针（由探针函数传入）。
cmd：寄存器地址（如 TMP102 的高温阈值寄存器地址 0x02）。
data：要写入的字节数据。
返回值：成功返回 0，失败返回负数错误码（如 -EIO 表示 I2C 通信失败）。

4.2.2 i2c_smbus_read_byte_data

功能：从 I2C 从设备的指定寄存器读取一个字节数据，可用于读取传感器数据（如 TMP102 的温度寄存器高位字节）。

c 复制代码

s32 i2c_smbus_read_byte_data(struct i2c_client *client, u8 cmd);

若需读取 16 位数据（如 TMP102 的 12 位温度值），可组合调用两次该函数，或使用 i2c_smbus_read_word_data（注意字节序转换）。

4.3 驱动匹配与注册 API

of_device_id 结构体与 of_match_table 是设备树匹配的核心：驱动通过 of_match_table 列出支持的设备树节点兼容属性，内核解析设备树时，若节点的 compatible 属性与表中值一致，则触发驱动的 probe 函数。

五、基于设备树的跨平台适配方案

设备树的核心优势之一是支持驱动跨平台复用，无需修改驱动源码，仅需调整设备树节点配置，即可实现同一驱动在 ARM32、ARM64 等不同平台的适配。以下为具体适配原则与实践方法。

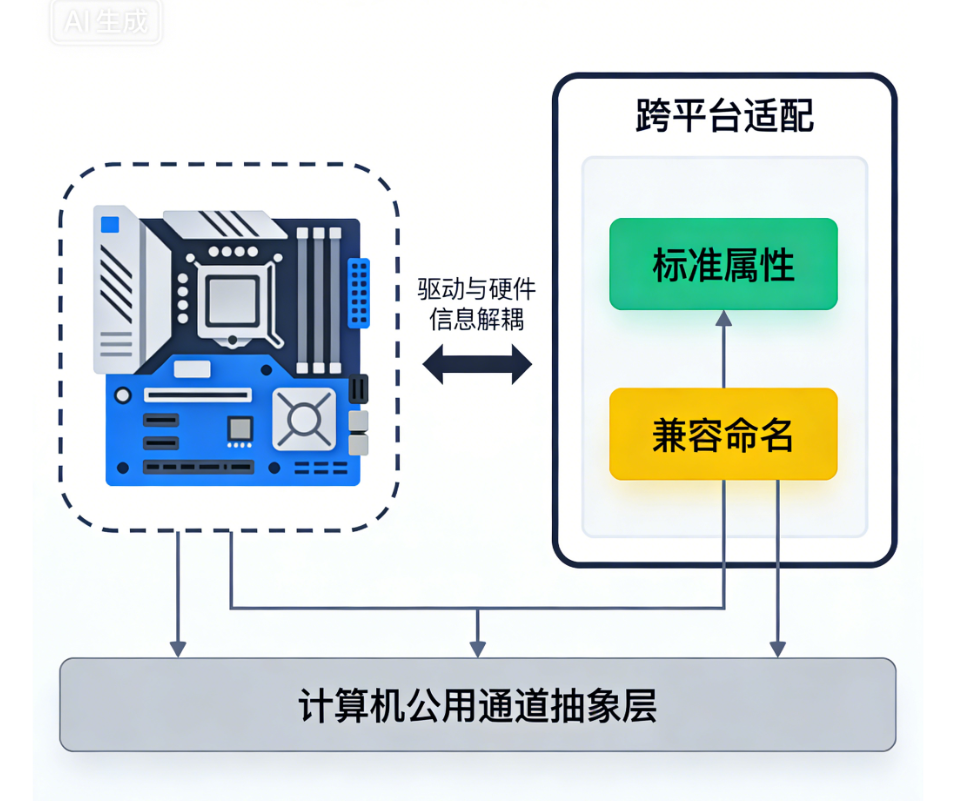

5.1 跨平台适配核心原则

驱动与硬件信息解耦：驱动中所有硬件相关参数（地址、GPIO、中断）均通过设备树解析获取，禁止硬编码任何平台相关值。
使用标准属性与兼容命名 ：优先使用内核定义的标准属性（如 compatible、reg），自定义属性需明确文档说明，兼容属性命名遵循 "厂商,设备型号" 格式，确保不同平台节点一致性。
依赖总线抽象层 ：基于内核总线抽象层（如 I2C、SPI、GPIO 子系统）编写驱动，避免直接操作硬件寄存器，总线层会适配不同平台的底层差异。

5.2 ARM32 与 ARM64 平台适配实践

以 TMP102 驱动为例，适配 ARM32（如 Cortex-A9）与 ARM64（如 Cortex-A53）平台的步骤如下：

平台设备树调整：
- ARM32 平台：在对应 I2C 控制器节点下添加 tmp102 节点，指定该平台的 GPIO 引脚（如 &gpio1 20）。
- ARM64 平台：在其设备树中，同样在对应 I2C 控制器节点下添加 tmp102 节点，仅需修改 temp-alert-gpios 为该平台的 GPIO 引脚（如 &gpio2 15），其他属性（compatible、reg）保持不变。
驱动源码复用：驱动代码无需任何修改，内核在 ARM32/ARM64 平台加载时，会通过设备树匹配表找到对应的节点，解析该平台的硬件资源，完成初始化。
引脚配置适配 ：不同平台的 I2C 引脚、GPIO 引脚定义不同，需在各自设备树的 pinctrl 节点中配置对应引脚的复用功能（如将引脚设为 I2C 模式或 GPIO 模式），驱动无需感知引脚配置差异。

5.3 跨平台适配注意事项

字节序问题：ARM 平台为小端序，若外设采用大端序，需在驱动中通过 cpu_to_be16、be16_to_cpu 等函数进行字节序转换。
GPIO 编号规则：不同平台的 GPIO 编号方式可能不同（如 GPIO 编号=控制器编号×32 + 引脚号），但通过 of_get_named_gpio 可统一获取内核分配的全局 GPIO 号，无需关心底层编号规则。
中断控制器差异：若外设使用中断，需通过设备树 interrupts 属性描述中断信息，内核中断子系统会适配不同平台的中断控制器（如 GICv2/GICv3）。

六、驱动加载完整流程图（Mermaid）

以下通过 Mermaid 流程图展示 "设备树解析 → 驱动匹配 → 资源映射 → 设备注册" 的完整流程，清晰呈现驱动与设备树的交互逻辑。
加载 DTB 文件
不匹配
匹配
内核启动
解析设备树，构建硬件拓扑
遍历 I2C 外设节点
节点 compatible 属性匹配?
跳过该节点，继续遍历
触发 I2C 驱动 probe 函数
分配驱动私有数据结构
解析设备树属性：GPIO、阈值参数
请求 GPIO 资源，配置引脚模式
通过 I2C API 初始化传感器（写配置寄存器）
绑定私有数据到 I2C 客户端
设备注册完成，驱动正常工作
设备卸载时，触发 remove 函数
释放资源，注销设备

七、总结

本文围绕嵌入式 Linux 驱动开发中的设备树应用与跨平台适配，从理论到实战进行了全面讲解。设备树通过分离硬件描述与驱动逻辑，为跨平台驱动复用提供了核心支撑，而基于 of_match_table 的匹配机制、设备树属性解析 API 及总线抽象层的合理使用，是构建灵活可复用驱动的关键。

在实际开发中，需严格遵循设备树规范，确保驱动与硬件信息解耦，通过调整设备树节点而非修改驱动源码，实现同一驱动在不同平台的适配。同时，熟练掌握设备树解析与总线操作 API，结合内核子系统的抽象能力，可大幅提升驱动开发效率与可维护性。
