光轴精准校准，安全检测基石——JZD-1/2前照灯检测仪用校准灯项目实战分享

光轴精准校准，安全检测基石------JZD-1/2前照灯检测仪用校准灯项目实战分享

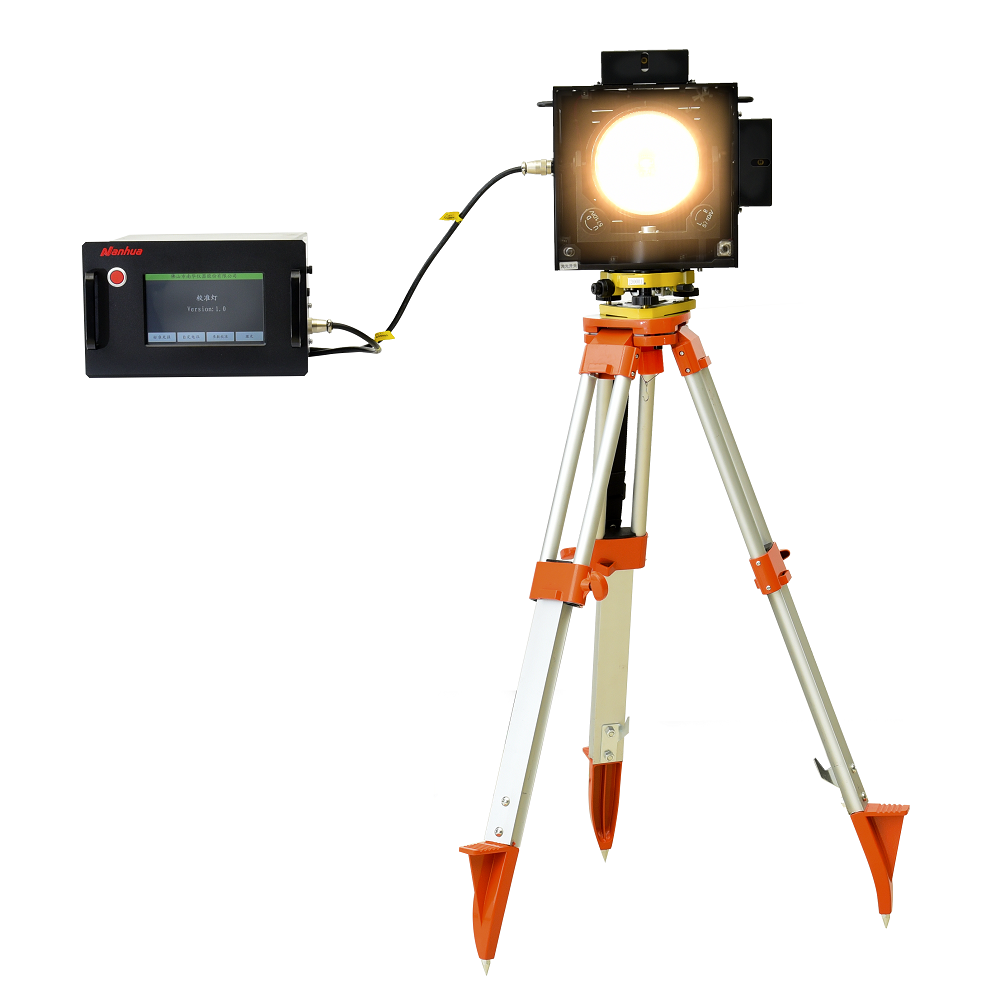

机动车前照灯的发光强度与光轴偏移量直接关系到夜间行车安全，而前照灯检测仪的计量准确性则是保障检测结果可靠的核心前提。近期，我带领团队使用南华JZD-1/2型前照灯检测仪用（远、近光）校准灯，完成了25家机动车检测站的前照灯检测仪周期性校准项目，覆盖38条检测线、62台不同品牌型号的前照灯检测仪，累计完成校准任务89次，同时为5家汽车维修企业提供了前照灯检测设备校准服务。该系列校准灯以高精度光强输出、灵活角度调节和标准光分布特性，成为前照灯检测设备量值溯源的"标准光源"。现将项目中的实战经验、技术细节与优化方案分享如下，为同行提供可落地的实操参考。

一、项目背景：前照灯检测设备校准的必要性与选型逻辑

本次项目核心目标是建立"定期校准+日常核查+应急校验"的前照灯检测仪计量保障体系，解决检测站设备长期使用导致的光强测量误差、光轴偏移量指示不准等问题，确保检测结果符合GB 7258-2017《机动车运行安全技术条件》要求。在设备选型阶段，我们对比多款同类产品后，最终选定JZD-1/2系列校准灯，核心考量基于三大核心匹配：

系列化适配不同检测需求：JZD-1型校准灯光强范围(0～40000)cd，适配轻型车检测线前照灯检测仪；JZD-2型校准灯光强范围(0～120000)cd，适配重型车、商用车检测线前照灯检测仪，两款设备形成互补，覆盖全车型检测场景；
标准符合性：均符合JJG 745-2018《机动车前照灯检测仪》检定规程要求，光强测量不确定度U95rel≤6%，角度测量不确定度U95≤3′，确保校准结果具备法定计量效力；
操作便捷性：特别设计角度转动机构，支持上下（上1°～下2°）、左右（左2°～右2°）精准调节，配装激光器组件辅助对准，大幅提升校准效率，降低人为操作误差。

二、核心技术解析：JZD-1/2校准灯的标准光源硬核实力

JZD-1/2系列校准灯在项目中展现出四大不可替代的技术优势，为前照灯检测仪校准提供可靠保障：

标准光分布设计：采用进口全密封真空灯具，模拟真实汽车前照灯的光强分布特性，远光模式下光强均匀稳定，近光模式下具备标准截止线，确保校准结果与实际检测场景高度一致；
高精度光强输出：JZD-1型光强范围(0～40000)cd，满足轻型车前照灯检测仪校准需求；JZD-2型光强范围(0～120000)cd，适配重型车高亮度前照灯检测仪校准，均支持5级光强调节，最小调节步长1000cd；
灵活角度调节机构：配备手动角度调节旋钮，上下调节范围上1°～下2°，左右调节范围左2°～右2°，调节精度达1′，可精准模拟前照灯光轴偏移状态，校准检测仪的角度测量系统；
激光辅助对准系统：配装激光器组件，可快速将校准灯基准中心与前照灯检测仪镜头中心对准，对准误差≤0.5mm，大幅缩短校准准备时间，提高校准效率。

三、项目实操全流程：分类型、分场景的标准化校准方案

（一）检测站前照灯检测仪定期校准：JZD-1/2的分工协作方案

针对25家检测站的不同检测线，我们根据检测车型比例制定"轻重分离"校准策略：

设备匹配：轻型车检测线配备JZD-1型校准灯，校准检测范围为0～40000cd的前照灯检测仪；重型车检测线配备JZD-2型校准灯，校准检测范围为0～120000cd的前照灯检测仪；
校准前准备：①将校准灯放置在检测仪前方规定距离（通常为3m或1m），使用激光对准系统使校准灯基准中心与检测仪镜头中心重合；②接通电源，预热20分钟，确保光强输出稳定；③记录环境温度（15℃～25℃）和湿度（≤80%），确保符合校准条件；
远光校准流程：①将校准灯切换至远光模式，调节光强至5000cd、20000cd、40000cd（JZD-1）或100000cd（JZD-2）三个校准点；②读取检测仪显示值，计算测量误差，确保误差≤±5%；③调节校准灯光轴角度至上下、左右各1°，验证检测仪角度测量准确性；
近光校准流程：①切换至近光模式，调节光强至3000cd；②校准检测仪的近光截止线识别能力和光轴偏移量测量精度；③记录校准数据，生成校准证书，标注合格/不合格判定结果。

关键操作要点：校准前需清洁校准灯透光面和检测仪镜头，避免灰尘影响光强测量；校准过程中保持环境光线稳定，避免强光直射校准区域，确保测量精度。

（二）维修企业检测设备校准：便携高效的校准流程优化

针对汽车维修企业的移动校准需求，我们优化了JZD-1/2的便携校准流程：

快速部署：JZD-1/2校准灯重量≤5kg，配备便携箱，单人10分钟内完成设备组装和放置；
简化校准：采用"基础校准+关键参数核查"模式，重点校准远光5000cd、20000cd两个光强点和近光光轴0位，满足维修企业日常检测需求；
现场指导：校准完成后，为维修人员提供设备日常维护建议，包括定期清洁、防潮处理和光强稳定性检查等，延长设备使用寿命；
数据留存：通过蓝牙将校准数据传输至移动终端，生成电子校准报告，方便企业存档和溯源。

四、项目难点突破：前照灯检测仪校准中的典型问题解决方案

前照灯检测仪校准面临光强测量误差、角度指示漂移、环境干扰等多重挑战，我们通过技术优化与流程调整形成有效解决方案：

难点一：检测仪光强测量线性误差超标------部分老旧检测仪在高、低光强端测量误差超±8%。解决方案：①使用JZD-2型校准灯的120000cd强光输出，校准检测仪高量程测量精度；②采用"多点校准法"，在5000cd、10000cd、20000cd、40000cd、80000cd、120000cd六个光强点进行校准，优化检测仪线性响应曲线；③对误差超标的检测仪，建议更换光强传感器，确保测量精度符合要求。

难点二：光轴角度测量重复性差------部分检测仪多次测量同一角度时，指示值波动超5′。解决方案：①检查校准灯角度调节机构，确保无松动；②使用激光器辅助对准，减少人为对准误差；③采用"正反向调节法"，分别从正向和反向调节校准灯光轴角度至目标值，取两次测量平均值，提高重复性；④对机械结构老化的检测仪，建议进行机械校准，紧固角度调节部件。

难点三：环境光线干扰导致校准失败------部分检测站校准区域靠近窗户，环境光线变化大。解决方案：①选择夜间或阴天进行校准，或使用遮光布遮挡窗户；②启用JZD-1/2校准灯的强光模式，提高信号-to-noise比；③对检测仪进行环境光线补偿校准，在不同光照条件下测量同一光强值，建立补偿曲线，自动修正测量结果。

五、项目成果与核心经验总结

本次项目历时三个月，在JZD-1/2型校准灯的助力下，我们圆满完成三大核心任务：25家检测站全部通过省级计量认证，前照灯检测仪光强测量误差控制在±3%以内，角度测量误差≤2′；62台检测仪的校准效率提升50%，单台设备校准时间从原来的45分钟缩短至25分钟；为5家维修企业提供的校准服务，有效解决了其前照灯检测设备测量不准的问题，提升了维修质量。

回顾项目全过程，我们总结出三大核心经验：

标准光源是校准的基础：JZD-1/2的标准光分布和高精度光强输出，确保了校准结果的准确性和可比性，是前照灯检测仪量值溯源的关键；
分场景校准提高效率：根据检测站和维修企业的不同需求，采用差异化校准方案，在保证校准质量的同时，大幅提升工作效率；
细节把控决定校准质量：从激光对准、设备预热到环境控制，每一个细节都直接影响校准结果，必须建立标准化操作流程，减少人为误差。

JZD-1/2型前照灯检测仪用校准灯以其高精度、高稳定性和操作便捷性，为机动车前照灯检测设备校准提供了有力支撑。未来，随着LED、激光等新型前照灯的普及，我们将进一步探索校准灯在新型光源检测设备校准中的应用，持续深化前照灯检测技术研究，为道路交通安全贡献更多实战经验。
