多边形简化讲解：从四大核心算法到 Mapshaper 自动化实战

在地理信息系统（GIS）和大规模地图可视化开发中，**多边形简化（Polygon Simplification）**是不可或缺的环节。它不仅能显著提升 Web 端的渲染性能，还能有效降低数据传输带宽。然而，不当的简化会导致拓扑撕裂、形状畸变甚至地理特征消失。

本文将为您深度解析主流的简化算法，并提供基于 Mapshaper 的 Node.js 自动化集成方案。

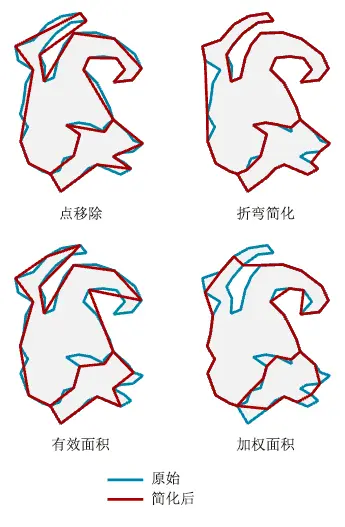

一、核心简化算法：原理、优劣与适用场景

多边形简化的本质是在减少折点数量的同时，尽可能保留原始几何的形态特征。目前业界主流的四种方案如下：

1. POINT_REMOVE (Douglas-Peucker 算法)

这是 GIS 领域最著名的经典算法。

工作原理：通过设置一个距离容差（Tolerance），识别并移除相对多余的折点。它连接曲线首尾点形成基线，计算各点到基线的垂直距离，保留距离最大的点并递归处理，直至所有点到基线的距离都在容差内。
特点：
优点：计算速度极快，适合粗糙的数据压缩。
缺点：随着容差增大，生成的轮廓会变得极其尖锐（棱角感强），且容易产生自相交（Self-intersection）。

2. EFFECTIVE_AREA (Visvalingam-Whyatt 算法)

一种基于面积贡献度的渐进式简化算法。

工作原理：计算每个折点与其前后邻点构成的三角形面积（即"有效面积"）。算法会反复识别并移除面积最小的折点，并动态更新相邻点的有效面积。
特点：
优点：相比 DP 算法，它更具感知力，能够有效避免出现极端的尖锐转角，生成的形状更加自然平滑。

3. BEND_SIMPLIFY (Wang-Müller 算法)

从制图学角度出发，关注线条的"弯曲"特征。

工作原理：该算法将线段分解为一系列连续的"弯曲"（Bends），通过分析弯曲的深度、宽度等几何特征，消除那些不重要的小弯曲。
特点：
优点：比点移除算法更接近输入几何的视觉特征，能保留地理要素的自然感。
缺点：计算开销显著增加，处理大批量数据时效率较低。

4. WEIGHTED_AREA (Zhou-Jones 算法)

目前业界公认的高级简化方案。

工作原理 ：在有效面积法的基础上，引入了多维度加权。它会综合对比三角形的平面度（Flatness）、偏度（Skewness）和凸度（Convexity）。
特点：
优点：它是最"聪明"的算法，能够在极高简化率下依然精准保留海岸线、行政边界等复杂特征。

二、 Mapshaper：地图处理的"瑞士军刀"

在调研中提到的 mapshaper -h simplify 是开启高效简化的大门。Mapshaper 之所以强大，是因为它在简化前会构建拓扑关系。

1. 为什么选择 Mapshaper？

在处理行政区划时，两个多边形的公共边界通常是重合的。如果直接使用普通简化工具，两个多边形会各自独立简化，导致边界处出现缝隙（Gap）或重叠。Mapshaper 通过构建拓扑，确保共享边界同步简化，彻底解决了拓扑撕裂问题。

2. 常用算法命令映射

-simplify visvalingam: 对应 EFFECTIVE_AREA（默认）。
-simplify weighted: 对应 WEIGHTED_AREA（推荐，效果最佳）。
-simplify dp: 对应 POINT_REMOVE。

三、工程化实战：Node.js 自动化集成

在实际生产流中，我们通常需要将简化逻辑集成到 Node.js 后端服务。

1. 基础调用：处理文件系统数据

javascript 复制代码

const mapshaper = require('mapshaper');

async function automateSimplify(input, output) {
  // -simplify: 指定比例和算法
  // -clean: 自动修复自相交等几何错误
  const cmd = `-i ${input} -simplify 10% weighted -clean -o ${output}`;

  try {
    await mapshaper.runCommands(cmd);
    console.log('简化任务完成！');
  } catch (err) {
    console.error('任务失败:', err);
  }
}

2. 高阶调用：内存缓冲区（Buffer）处理

在 Web API 场景下，直接操作 Buffer 可以避免磁盘 I/O 开销：

javascript 复制代码

async function simplifyInMemory(geoJsonBuffer) {
  const input = { 'data.json': geoJsonBuffer };
  const cmd = '-i data.json -simplify 20% weighted -o output.json';

  const output = await mapshaper.applyCommands(cmd, input);
  return JSON.parse(output['output.json'].toString());
}

四、总结与建议

简化策略	算法推荐	Mapshaper 参数	适用场景
极致压缩	POINT_REMOVE	`dp`	移动端低带宽场景、大致轮廓显示
自然形态	EFFECTIVE_AREA	`visvalingam`	通用 Web 地图应用
精密地理建模	WEIGHTED_AREA	`weighted`	海岸线、行政区划、高精度分析

在构建 WebGIS 应用（如 Mapbox GL JS, Leaflet 或 OpenLayers）时，针对不同的层级（Zoom Level）采用不同的简化策略是提升性能的核心。这种技术通常被称为 多尺度表达（Multi-scale Representation）

1. 不同层级（Zoom Level）自动化简化策略表

为了实现自动化，我们可以根据地图的**地面分辨率（Ground Resolution）**来推导 Mapshaper 的简化参数。该表以全球范围内（Web Mercator 投影）的平均精度为参考：

缩放层级 (Zoom)	对应尺度/场景	建议保留比例	Mapshaper 推荐算法	几何精度要求 (参考)
Z0 - Z2	全球/洲际	0.1% - 0.5%	`weighted`	约 20km - 70km
Z3 - Z5	国家级	1% - 3%	`weighted`	约 2km - 5km
Z6 - Z8	省/州级	5% - 10%	`visvalingam`	约 500m - 1km
Z9 - Z12	市/县级	20% - 40%	`visvalingam`	约 50m - 100m
Z13+	街道/建筑物	80% - 100%	`dp` 或不简化	< 10m (高保真)

2.自动化逻辑实现（Node.js 示例）

你可以编写一个循环脚本，利用 Mapshaper 自动生成一套适用于不同层级的 TopoJSON 或 GeoJSON 瓦片数据源。

复制代码

const mapshaper = require('mapshaper');

// 定义不同层级的简化配置
const zoomLevels = [
  { z: 'low', pct: '0.5%', method: 'weighted' },   // 适合 Z0-Z4
  { z: 'mid', pct: '10%', method: 'weighted' },    // 适合 Z5-Z9
  { z: 'high', pct: '40%', method: 'visvalingam' } // 适合 Z10-Z13
];

async function generateMultiScaleData(inputPath) {
  for (const level of zoomLevels) {
    const outputName = `map_z_${level.z}.json`;

    // 核心自动化命令
    // -snap: 自动捕捉极近的点，防止简化后出现拓扑裂缝
    // -clean: 修复简化过程中可能产生的自相交
    const cmd = `
      -i ${inputPath}
      -simplify ${level.pct} ${level.method} keep-shapes
      -snap
      -clean
      -o format=topojson ${outputName}
    `;

    console.log(`正在生成 ${level.z} 精度数据 (${level.pct})...`);
    await mapshaper.runCommands(cmd);
  }
  console.log('🎉 所有层级数据预处理完成！');
}

generateMultiScaleData('large_world_map.shp');

3.实施建议与深度技巧

3.1 为什么在高缩放层级（Z6-Z12）切换算法？

在极低缩放 （Z0-Z5）时，地理特征（如海岸线的独特弯曲）非常重要，因此强制使用 weighted 算法。
在中高缩放 时，用户更关注局部细节的平滑度，visvalingam 算法不仅速度快，且产生的线条更符合局部视觉逻辑。

3.2 使用 TopoJSON 替代 GeoJSON

在自动化脚本中，建议输出格式设为 format=topojson。

体积优势 ：由于 TopoJSON 记录的是弧段（Arcs）而非完整的坐标序列，在相同简化率下，其体积通常比 GeoJSON 小 80%。
拓扑一致性：Mapshaper 在处理 TopoJSON 时能完美保留共用边，绝不会出现"省界裂缝"。

3.3 动态过滤（-filter）

在低缩放层级（如 Z2），很多微小的岛屿或湖泊在屏幕上不足 1 像素。建议在简化命令中加入面积过滤：
