kprobe及kretprobe的基于例子来调试分析其原理

杰克崔2026-01-13 10:26

一、背景

在之前的博客 register_kretprobe的使用及对抓取iowait程序的改进 里，我们使用了kretprobe来进一步对抓取iowait的程序进行优化。这篇博客里，我们基于例子来拆解kretprobe和kprobe的实现原理，搞清楚里面的一些细节。

在第二章里，我们给出实验的思路及相关源码及实验结果。在第三章里，我们给出相关说明。

二、例子的源码及步骤及实验结果

2.1 实验的思路

为了让实验基于的例子尽可能地纯粹和干净。我们基于一个我们自己insmod的一个ko里的一个函数来进行kprobe的打桩实验，也就是说先insmod一个ko来构造一个新的export_symbol的函数，然后kprobe和kretprobe是基于这个ko里的这个export_symbol的函数来进行打桩实验，这样可以不去影响原来内核里的逻辑以及原有的那些内核函数，让实验过程和实验结果更加纯粹。之前有篇博客详细讲了这块ko依赖ko里的基础函数的实现方式 insmod一个ko提供基础函数供后insmod的ko使用的方法。

2.2 实验的源码

相关的一个目录结构如下：

上图里的testfunc.ko提供了一个export_symbol的函数，另外其编译出来的Module.symvers产出物也会被用于编译testkretprobe.ko的makefile所引用。

2.2.1 提供一个export_symbol的ko的源码

cpp 复制代码
#include <linux/module.h>
#include <linux/capability.h>
#include <linux/sched.h>
#include <linux/uaccess.h>
#include <linux/proc_fs.h>
#include <linux/ctype.h>
#include <linux/seq_file.h>
#include <linux/poll.h>
#include <linux/types.h>
#include <linux/ioctl.h>
#include <linux/errno.h>
#include <linux/stddef.h>
#include <linux/lockdep.h>
#include <linux/kthread.h>
#include <linux/sched.h>
#include <linux/delay.h>
#include <linux/wait.h>
#include <linux/init.h>
#include <asm/atomic.h>
#include <trace/events/workqueue.h>
#include <linux/sched/clock.h>
#include <linux/string.h>
#include <linux/mm.h>
#include <linux/interrupt.h>
#include <linux/tracepoint.h>
#include <trace/events/osmonitor.h>
#include <trace/events/sched.h>
#include <trace/events/irq.h>
#include <trace/events/kmem.h>
#include <linux/ptrace.h>
#include <linux/uaccess.h>
#include <asm/processor.h>
#include <linux/sched/task_stack.h>
#include <linux/nmi.h>
#include <linux/version.h>
#include <linux/sched/mm.h>
#include <asm/irq_regs.h>
#include <linux/kallsyms.h>
#include <linux/kprobes.h>
#include <linux/stop_machine.h>
#include <linux/perf_event.h>
#include <linux/file.h>
#include <linux/fscache.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("zhaoxin");
MODULE_DESCRIPTION("Module for kretprobe tasks.");
MODULE_VERSION("1.0");

#define USING_KRETPROBE 0

#if USING_KRETPROBE
struct kretprobe _kp1;
#else
struct kprobe _kp1;
#endif

extern int testfunc_zhaoxin(volatile int *p);

#if USING_KRETPROBE
static int kretprobe_entry_handler(struct kretprobe_instance * i_s,
				    struct pt_regs * i_p)
#else
int kprobecb_func_pre(struct kprobe* i_k, struct pt_regs* i_p)
#endif
{
#ifdef __x86_64__
    int *ptemp = (int*) i_p->di;
#elif defined(__aarch64__)
    int *ptemp = (int*) i_p->regs[0];
#else
#error
#endif
    printk("kprobecb_func_pre *input_parameter = %d\n", *ptemp);
    printk("preeempt_count=%llx\n", (u64)preempt_count());
    return 0;
}

volatile int _value;

#if USING_KRETPROBE
int kretprobe_ret_handler(struct kretprobe_instance *ri, struct pt_regs *i_p)
#else
void kprobecb_func_post(struct kprobe *p, struct pt_regs *i_p,
    unsigned long flags)
#endif
{
#ifdef __x86_64__
    int *ptemp = (int*) i_p->di;
#elif defined(__aarch64__)
    int *ptemp = (int*) i_p->regs[0];
#else
#error
#endif
    printk("kprobecb_func_post value = %d\n", _value);
    printk("preeempt_count=%llx\n", (u64)preempt_count());
    return 0;
}

int register_testfunc_zhaoxin_kprobe(void)
{
#if USING_KRETPROBE
    int ret;
    memset(&_kp1, 0, sizeof(_kp1));
    _kp1.entry_handler = kretprobe_entry_handler;
	_kp1.handler = kretprobe_ret_handler;
	_kp1.maxactive = 0;
	_kp1.kp.addr = (kprobe_opcode_t *)testfunc_zhaoxin;
    ret = register_kretprobe(&_kp1);
	if (ret < 0) {
		printk("register_kretprobe fail!\n");
		return -1;
	}
    printk("register_kretprobe success!\n");
    return 0;
#else
    int ret;
    memset(&_kp1, 0, sizeof(_kp1));
    _kp1.addr = (kprobe_opcode_t *)(0xffffffffc1415010);
    //_kp1.symbol_name = "testfunc_zhaoxin";
    _kp1.pre_handler = kprobecb_func_pre;
    _kp1.post_handler = kprobecb_func_post;
    ret = register_kprobe(&_kp1);
	if (ret < 0) {
		printk("register_kprobe fail!\n");
		return -1;
	}
    printk("register_kprobe success!\n");
    return 0;
#endif
}

static int __init testkretprobe_init(void)
{
    int ret;
    ret = register_testfunc_zhaoxin_kprobe();
    if (ret < 0) {
        return ret;
    }
    ret = testfunc_zhaoxin(&_value);
    printk("after testfunc_zhaoxin *input_parameter = %d, ret = %d\n", _value, ret);
    return 0;
}

void unregister_testfunc_zhaoxin_kprobe(void)
{
#if USING_KRETPROBE
    unregister_kretprobe(&_kp1);
#else
    unregister_kprobe(&_kp1);
#endif
}

static void __exit testkretprobe_exit(void)
{
    unregister_testfunc_zhaoxin_kprobe();
}

module_init(testkretprobe_init);
module_exit(testkretprobe_exit);

2.2.2 引用该symbol的ko的源码及Makefile

引用该symbol的ko的源码一（使用kprobe的方式的源码）：

cpp 复制代码
#include <linux/module.h>
#include <linux/capability.h>
#include <linux/sched.h>
#include <linux/uaccess.h>
#include <linux/proc_fs.h>
#include <linux/ctype.h>
#include <linux/seq_file.h>
#include <linux/poll.h>
#include <linux/types.h>
#include <linux/ioctl.h>
#include <linux/errno.h>
#include <linux/stddef.h>
#include <linux/lockdep.h>
#include <linux/kthread.h>
#include <linux/sched.h>
#include <linux/delay.h>
#include <linux/wait.h>
#include <linux/init.h>
#include <asm/atomic.h>
#include <trace/events/workqueue.h>
#include <linux/sched/clock.h>
#include <linux/string.h>
#include <linux/mm.h>
#include <linux/interrupt.h>
#include <linux/tracepoint.h>
#include <trace/events/osmonitor.h>
#include <trace/events/sched.h>
#include <trace/events/irq.h>
#include <trace/events/kmem.h>
#include <linux/ptrace.h>
#include <linux/uaccess.h>
#include <asm/processor.h>
#include <linux/sched/task_stack.h>
#include <linux/nmi.h>
#include <linux/version.h>
#include <linux/sched/mm.h>
#include <asm/irq_regs.h>
#include <linux/kallsyms.h>
#include <linux/kprobes.h>
#include <linux/stop_machine.h>
#include <linux/perf_event.h>
#include <linux/file.h>
#include <linux/fscache.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("zhaoxin");
MODULE_DESCRIPTION("Module for kretprobe tasks.");
MODULE_VERSION("1.0");

struct kprobe _kp1;

extern int testfunc_zhaoxin(volatile int *p);

int kprobecb_func_pre(struct kprobe* i_k, struct pt_regs* i_p)
{
#ifdef __x86_64__
    int *ptemp = (int*) i_p->di;
#elif defined(__aarch64__)
    int *ptemp = (int*) i_p->regs[0];
#else
#error
#endif
    printk("kprobecb_func_pre *input_parameter = %d\n", *ptemp);
    return 0;
}

void kprobecb_func_post(struct kprobe *p, struct pt_regs *i_p,
    unsigned long flags)
{
#ifdef __x86_64__
    int *ptemp = (int*) i_p->di;
#elif defined(__aarch64__)
    int *ptemp = (int*) i_p->regs[0];
#else
#error
#endif
    printk("kprobecb_func_post *input_parameter = %d\n", *ptemp);
}

int register_testfunc_zhaoxin_kprobe(void)
{
    int ret;
    memset(&_kp1, 0, sizeof(_kp1));
    _kp1.symbol_name = "testfunc_zhaoxin";
    _kp1.pre_handler = kprobecb_func_pre;
    _kp1.post_handler = kprobecb_func_post;
    ret = register_kprobe(&_kp1);
	if (ret < 0) {
		printk("register_kprobe fail!\n");
		return -1;
	}
    printk("register_kprobe success!\n");
    return 0;
}

volatile int _value;

static int __init testkretprobe_init(void)
{
    int ret;
    ret = register_testfunc_zhaoxin_kprobe();
    if (ret < 0) {
        return ret;
    }
    testfunc_zhaoxin(&_value);
    printk("after testfunc_zhaoxin *input_parameter = %d\n", _value);
    return 0;
}

void unregister_testfunc_zhaoxin_kprobe(void)
{
#if 0
    unregister_kretprobe(&my_kretprobe);
#else
    unregister_kprobe(&_kp1);
#endif
}

static void __exit testkretprobe_exit(void)
{
    unregister_testfunc_zhaoxin_kprobe();
}

module_init(testkretprobe_init);
module_exit(testkretprobe_exit);

Makefile源码：

cpp 复制代码
obj-m += testkretprobe.o

TEST_DIR = $(CURDIR)

KBUILD_EXTRA_SYMBOLS = $(TEST_DIR)/testfunc/Module.symvers
export KBUILD_EXTRA_SYMBOLS

all:
	make -C /lib/modules/$(shell uname -r)/build M=$(PWD) TEST_DIR=$(TEST_DIR) modules

clean:
	make -C /lib/modules/$(shell uname -r)/build M=$(PWD) TEST_DIR=$(TEST_DIR) clean

引用该symbol的ko的源码二（使用kretprobe的方式的源码）：

2.3 步骤和实验结果

如何查看当前运行的代码里实际的内容（代码段里实际的内容会和编译出来的vmlinux不一致，这是因为内核里有static_branch_likely及kprobe这样的动态修改代码段的功能），所以实际的代码段里的正在运行时的内容需要用工具去dump出bin再去查看。之前有一篇相关的博客 内核执行时动态的vmlinux的反汇编解析方法及static_branch_likely机制。下面的操作步骤省去与该模块相关的细节内容。

2.3.1 先做kprobe的实验（在函数的基址处进行kprobe）

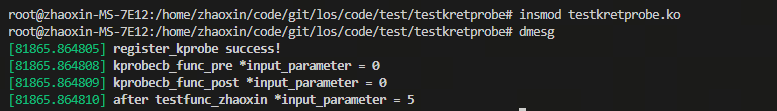

可以如下图看到用kprobe的pre_handler和post_handler抓到的被testfunc_zhaoxin修改的数值的式样的，post_handler里打印出来的_value的数值并不是testfunc_zhaoxin运行结束后的数值：

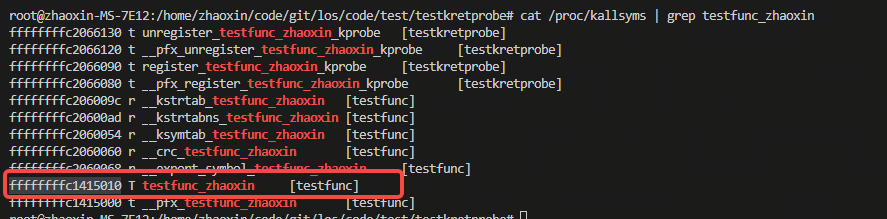

通过下面的命令确定testfunc_zhaoxin函数的起始点的虚拟地址：

bash 复制代码
cat /proc/kallsyms | grep testfunc_zhaoxin

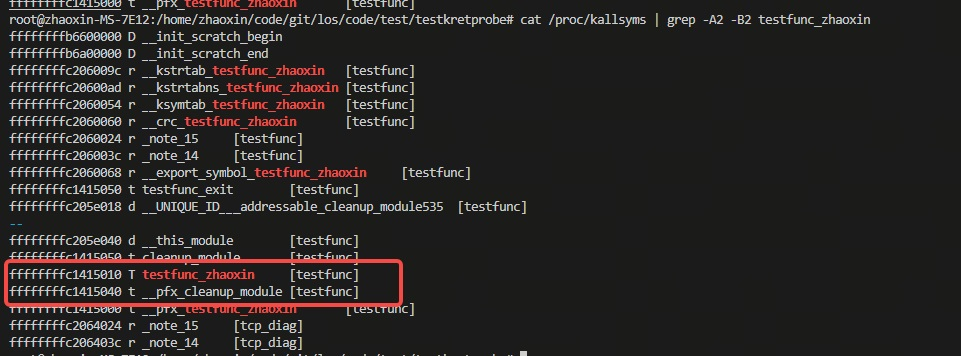

如下图，得到这个地址是0xffffffffc1415010到0xffffffffc1415040：

我们做一个kprobe前后的对比实验，看一下这个0xffffffffc1415010地址上的内容是发生如何的变更。

kprobe前：

bash 复制代码
insmod /usr/bin/testgetkmem.ko address=0xffffffffc1415010 size=0x30 filedir="beforekprobe.txt"

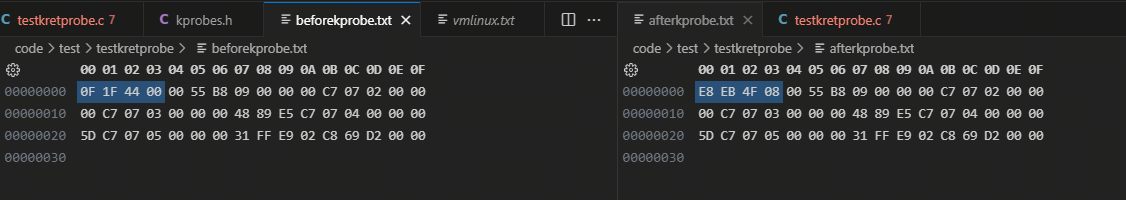

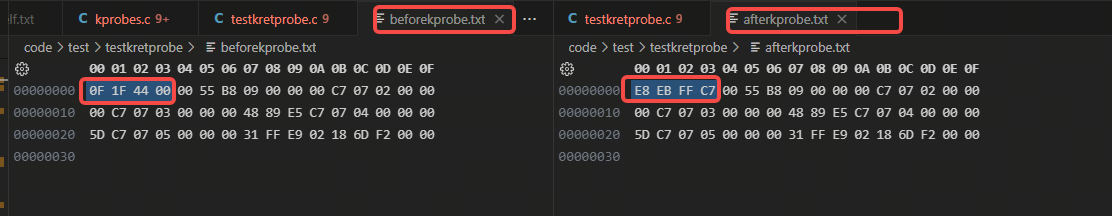

如上面的命令抓取到beforekprobe.txt里和insmod ko后抓到的afterkprobe.txt里，改变的内容如下图：

insmod ko前testfunc的部分的开头是ef 1f 44 00，搜索elf可以搜到是：

它是一句nop命令。

insmod ko后testfunc的部分的开头是e8 eb ff c7，搜索elf（搜索前三个字节）可以搜到是：

它是有关call跳转的。

事实上e8 eb是共性部分：

e8是call的操作吗，eb是段内直接短转的操作码。配合后面的offset就是跳转到__fentry__。

2.3.2 做kprobe的实验（在函数的基址加一些偏移处进行kprobe）

下一步，我们实验，在函数的基址加一些偏移处进行kprobe：

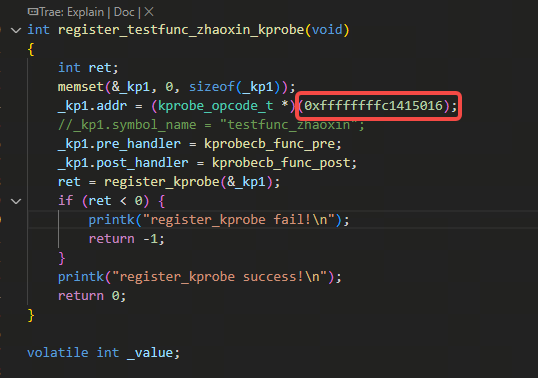

如上图修改不用函数名，而用具体的地址，这个地址是函数testfunc_zhaoxin的基址加0x6。

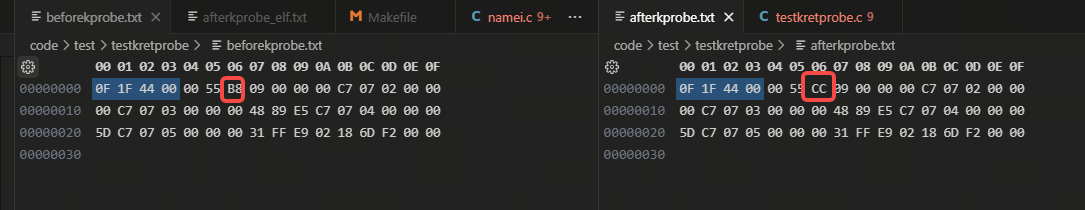

这样进行dump出来的二进制内容，用hexedit打开查看是：

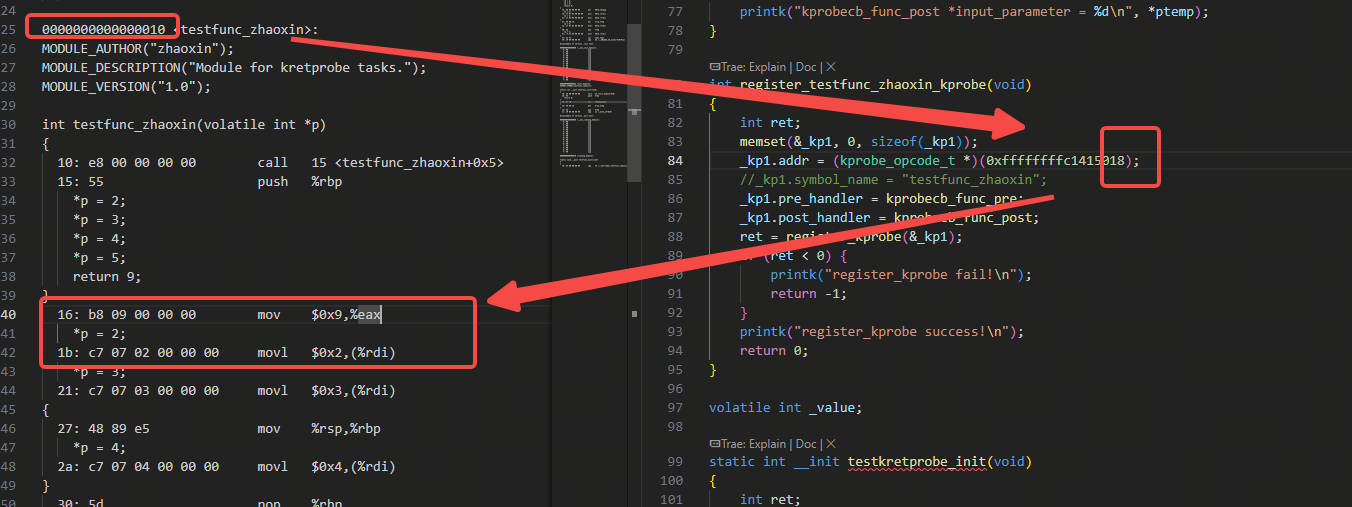

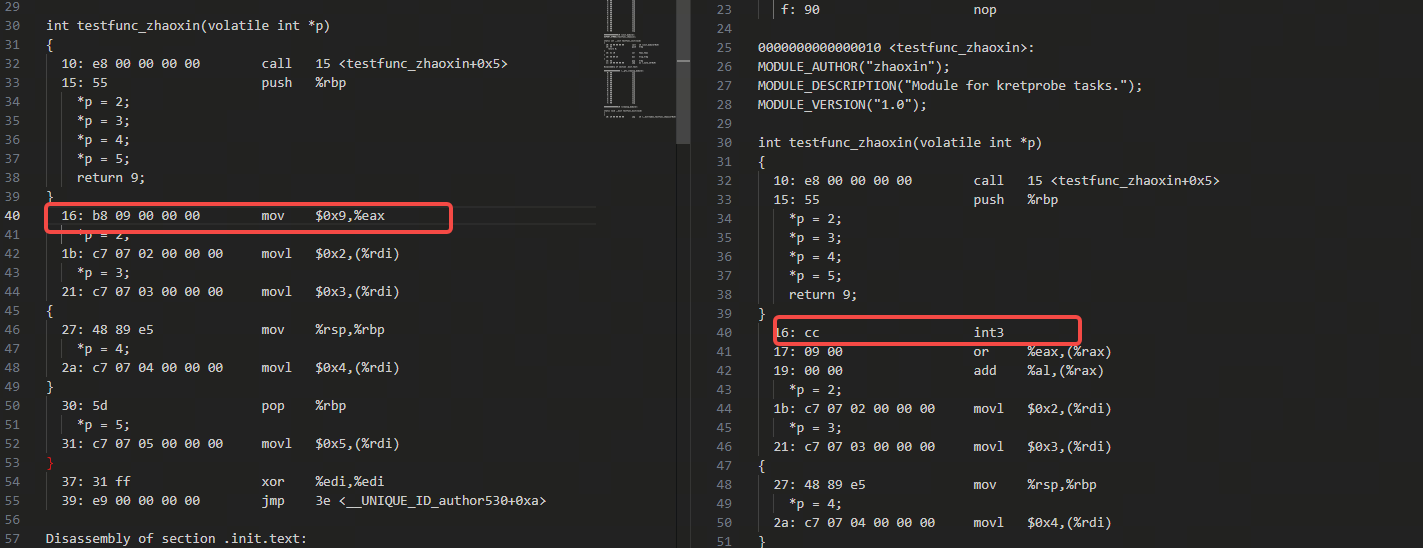

如上图对比，是只改了一个字节（上图是x86平台），我们拷贝一份ko出来，通过hexedit编辑对应的二进制里的内容把B8改成CC，然后objdump -S来解析出elf文件得到如下图内容：

可以看到，如何插入到函数内部的话，是会直接用int3这种中断指令来替换原有的指令。

上面的设置的offset其实是自己根据汇编指令的位置来去计算的，如果随便设置一个offset是会失败的：

如下图，故意设置到一个指令的中间位置：

会报错：

2.3.3 再做kretprobe的实验

将源码里的USING_KRETPROBE宏设置为1：

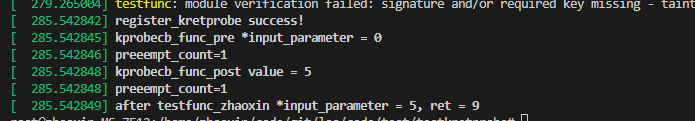

运行得到下图情况：

可以看到kretprobe是可以打桩在函数返回的时刻：

我们来抓一下看看kretprobe执行前后的相关代码段的改变。

导出来后对比，可以发现，kretprobe的方式修改的内容也只是函数开头部分，也是E8EB开始：

而函数尾部并没有修改。

三、相关说明

3.1 实验总结

可以从上面 2.3.1 的实验可以看到kprobe的post_handler并不是函数返回时的时刻的状态。

从上面 2.3.2 的实验可以看到kprobe的这套api可以打桩在任意一个函数指令位置处，但是不能打桩到单条指令的开始和结束的中间。既然kprobe可以在任意位置打桩，为啥还需要kretprobe，这是因为函数返回的位置可能有多处。

从上面 2.3.3 的实验可以看到kretprobe可以打桩在函数开始和函数返回时刻，且kretprobe的返回值并不影响函数的返回值。

kprobe如果打桩到函数的开始的位置通常是用的call的汇编指令，如果是函数中间的短指令则用的int3中断指令。

3.2 kretprobe的实现原理

从上面 2.3.3 可以看到kretprobe的注册只是修改函数入口的地方的二进制，那么kretprobe是如何实现函数返回时的跳转呢？

这是因为kretprobe是在注册时是注册了自己的一个特殊的函数作为pre_handler（这个pre_handler就是基于kprobe的基址，填的pre_handler的函数指针）：

然后在触发kprobe时，调用的是这个pre_handler_kretprobe接口，这个pre_handler_kretprobe接口继而调用下图里的rethook_hook接口，继而调用了arch_rethook_prepare（注意，这个调用链是在CONFIG_KRETPROBE_ON_RETHOOK打开时的调用链，在CONFIG_KRETPROBE_ON_RETHOOK不打开时调用链不同，后面会讲到）：

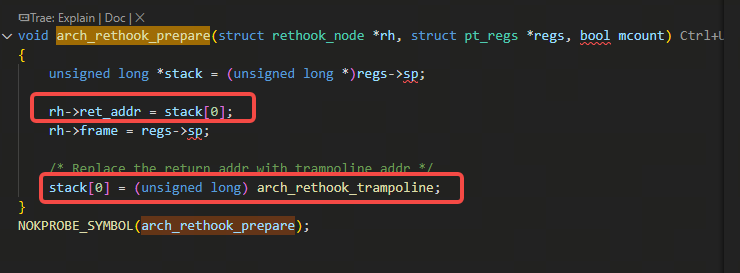

而arch_rethook_prepare是一个arch的函数，在x86下是如下实现：

通过记录下来当前的stack[0]位置的函数的返回值，换成定义的arch_rethook_trampoline来让函数返回时先执行注册的函数。

对于CONFIG_KRETPROBE_ON_RETHOOK未打开的情况：

pre_handler_kretprobe调用了arch_prepare_kretprobe：

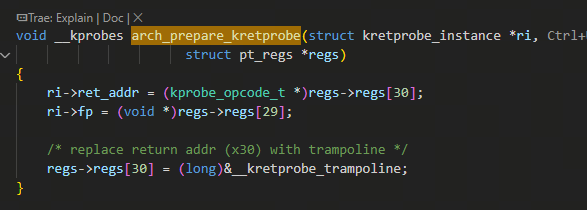

arm64平台的arch_prepare_kretprobe的实现如下（arm64平台就是不打开CONFIG_KRETPROBE_ON_RETHOOK的）：

3.3 关于kretprobe的maxactive

maxactive的设置其实从原理上来说是上限的，上限就是2倍的possible cpu的数量，因为kprobe的执行期间是禁用抢占的：

所以就算有抢占也是在执行完kprobe逻辑后，在执行收尾逻辑时来发生抢占，这样算一个cpu这样的并发也就最多两个，乘上possible_cpu就是如下图里的上限：

当然也可以设置maxactive成0，让其用这个默认上限值。
