设计模式学习(11) 23-9 组合模式

文章目录

0.个人感悟
[1. 概念](#1. 概念)
[2. 适配场景](#2. 适配场景)
- [2.1 适合的场景](#2.1 适合的场景)
- [2.2 常见场景举例](#2.2 常见场景举例)
[3. 实现方法](#3. 实现方法)
- [3.1 实现思路](#3.1 实现思路)
- [3.2 UML类图](#3.2 UML类图)
- [3.3 代码示例](#3.3 代码示例)
[4. 优缺点](#4. 优缺点)
- [4.1 优点](#4.1 优点)
- [4.2 缺点](#4.2 缺点)
[5. 源码分析（JDK中的组合模式实现）](#5. 源码分析（JDK中的组合模式实现）)

0.个人感悟

组合模式的应用场景比较专，适合树状嵌套场景，统一去处理单个对象和组合对象
可以扩展学习学习数据结构中的tree
使用的时候注意简单对象和组合对象的一致性，如果差异大，不建议使用

1. 概念

英文定义 (《设计模式：可复用面向对象软件的基础》)

Compose objects into tree structures to represent part-whole hierarchies. Composite

lets client treat individual objects and compositions of objects uniformly.

中文翻译

将对象组合成树形结构以表示"部分-整体"的层次结构。组合模式使得用户对单个对象和组合对象的使用具有一致性。

理解

组合模式的核心思想是用一致的方式处理单个对象和组合对象
通过树形结构组织对象，形成"部分-整体"的层次关系
客户端无需关心当前处理的是单个对象还是组合对象，简化了客户端代码

2. 适配场景

2.1 适合的场景

需要表示对象的"部分-整体"层次结构（如文件系统、组织架构）
希望客户端忽略组合对象与单个对象的差异，统一地使用结构中的所有对象
需要对树形结构中的所有节点执行统一操作（如统计、渲染、搜索）
系统需要动态地添加或删除组件，且组件可能嵌套多层

2.2 常见场景举例

GUI界面开发：窗口包含面板，面板包含按钮、文本框等控件
文件系统：文件夹可以包含文件或子文件夹
组织架构：部门包含员工和子部门
菜单系统：菜单包含菜单项或子菜单
图形编辑器：复杂图形由简单图形组合而成

3. 实现方法

3.1 实现思路

定义抽象组件（Component）接口或抽象类：声明所有对象的共同接口，包括管理子组件的方法（添加、删除、获取子组件）
创建叶子（Leaf）类：实现Component接口，表示树中的叶子节点（没有子节点）
创建组合（Composite）类：实现Component接口，包含子组件集合，并实现子组件的管理方法
客户端通过Component接口与所有对象交互，无需区分是单个对象还是组合对象

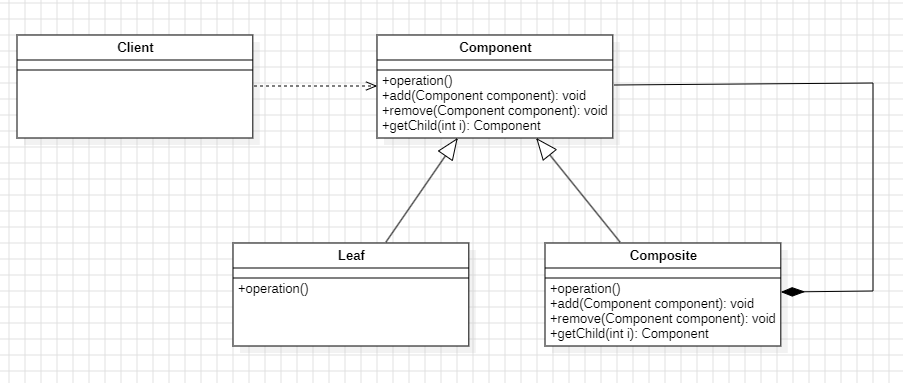

3.2 UML类图

角色说明：

Component（抽象组件）：定义组合对象和叶子对象的共同接口
Leaf（叶子）：没有子组件的简单对象
Composite（组合）：包含子组件的复杂对象，存储和管理子组件

3.3 代码示例

背景:电脑文件系统，支持展开梳妆结构，其中叶子结点是文件，复杂对象是文件夹

定义统一的文件系统组件:

java 复制代码

public abstract class FileSystemComponent {
    protected String name;

    public FileSystemComponent(String name) {
        this.name = name;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
    }

    /**
     * @description display
     * @author bigHao
     * @date 2026/1/11
     **/
     public abstract void display();

    /**
     * @param component 组件
     * @description 添加操作 文件不支持
     * @author bigHao
     * @date 2026/1/11
     **/
     public void add(FileSystemComponent component) {
        throw new UnsupportedOperationException("不支持添加操作");
    }

    /**
     * @param component 组件
     * @description 移除操作，文件不支持
     * @author bigHao
     * @date 2026/1/11
     **/
     public void remove(FileSystemComponent component) {
        throw new UnsupportedOperationException("不支持删除操作");
    }

    /**
     * @param index 索引
     * @return FileSystemComponent 子对象
     * @description 获取子对象 文件不支持
     * @author bigHao
     * @date 2026/1/11
     **/
     public FileSystemComponent getChild(int index) {
        throw new UnsupportedOperationException("不支持获取子组件操作");
    }
}

叶子节点:

java 复制代码

public class File extends FileSystemComponent {
    private String extension;

    public File(String name, String extension) {
        super(name);
        this.extension = extension;
    }

    @Override
    public void display() {
        System.out.println(name + "(" + extension + ")");
    }

    public String getExtension() {
        return extension;
    }

    public void setExtension(String extension) {
        this.extension = extension;
    }
}

组合节点: 注意children属性

java 复制代码

public class Folder extends FileSystemComponent {
    private List<FileSystemComponent> children;

    public Folder(String name) {
        super(name);
        this.children = new ArrayList<>();
    }

    @Override
    public void display() {
        System.out.println("folder: " + name);
        for (FileSystemComponent component : children) {
            component.display();
        }
    }

    @Override
    public void add(FileSystemComponent component) {
        children.add(component);
    }

    @Override
    public void remove(FileSystemComponent component) {
        children.remove(component);
    }

    @Override
    public FileSystemComponent getChild(int index) {
        if (index >= 0 && index < children.size()) {
            return children.get(index);
        }
        return null;
    }

    public int getChildCount() {
        return children.size();
    }


    public List<FileSystemComponent> getChildren() {
        return new ArrayList<>(children);
    }
}

测试和输出:

java 复制代码

public class Client {
    static void main() {
        System.out.println("===文件系统示例 ===\n");

        // 创建文件
        FileSystemComponent file1 = new File("document.txt", "txt");
        FileSystemComponent file2 = new File("image.jpg", "jpg");
        FileSystemComponent file3 = new File("data.pdf", "pdf");
        FileSystemComponent file4 = new File("program.exe", "exe");
        FileSystemComponent file5 = new File("config.ini", "ini");

        // 创建文件夹
        Folder root = new Folder("我的电脑");
        Folder documents = new Folder("文档");
        Folder images = new Folder("图片");
        Folder system = new Folder("系统");

        // 构建文件夹结构
        documents.add(file1);
        documents.add(file3);

        images.add(file2);

        system.add(file4);
        system.add(file5);

        root.add(documents);
        root.add(images);
        root.add(system);

        // 显示文件系统结构
        System.out.println("1. 完整的文件系统结构：");
        root.display();
    }
}

复制代码

===文件系统示例 ===

完整的文件系统结构：
folder: 我的电脑
folder: 文档
document.txt(txt)
data.pdf(pdf)
folder: 图片
folder: 系统
program.exe(exe)
config.ini(ini)

4. 优缺点

4.1 优点

符合开闭原则 ：添加新类型的组件（如链接文件）无需修改现有代码
提高复用性 ：可以复用叶子节点和组合节点，构建复杂的层次结构
增强可维护性 ：简化客户端代码，客户端无需关心是单个对象还是组合对象
提高可读性 ：通过树形结构清晰地表达了"部分-整体"的关系
支持递归组合：可以方便地构建任意复杂的对象结构

4.2 缺点

设计较为抽象 ：增加了系统的抽象性和理解难度
类型检查问题 ：在运行时可能需要类型检查来确定具体类型
性能考虑：对于深层次的树结构，递归操作可能有性能开销

5. 源码分析（JDK中的组合模式实现）

JDK中的map很典型地体现了组合模式思想，map接口中包含了一些列map增删方法，同时putAll方法，可以接受另一个Map

java 复制代码

    public static void main(String[] args) {
        // 叶子
        Map<String, Integer> map1 = new HashMap<>();
        map1.put("A", 1);
        map1.put("B", 2);

        // 叶子
        Map<String, Integer> map2 = new HashMap<>();
        map2.put("C", 3);

        // 组合
        Map<String, Map<String, Integer>> nestedMap = new HashMap<>();
        nestedMap.put("Nested", map1);

        //
        Map<String, Object> result = new HashMap<>();
        result.putAll(map1);
        result.putAll(map2);
        // 添加嵌套Map
        result.put("NestedMap", nestedMap);

        System.out.println(result);

    }

putAll的定义

java 复制代码

public interface Map<K, V> {
    // ... 其他方法

    // putAll方法接受另一个Map（可以看作组合对象）
    void putAll(Map<? extends K, ? extends V> m);
}

HashMap实现

java 复制代码

public class HashMap<K, V> extends AbstractMap<K, V> implements Map<K, V>, Cloneable, Serializable {

    @Override
    public void putAll(Map<? extends K, ? extends V> m) {
        // 这里的m可以是单个HashMap，也可以是嵌套的Map结构
        // 客户端不需要知道m的具体结构，统一对待
        for (Map.Entry<? extends K, ? extends V> e : m.entrySet())
            put(e.getKey(), e.getValue());
    }
}

分析：

Map接口充当了抽象组件角色
简单的map实例可以看作是叶子节点
包含其他Map的Map可以看作是组合节点
putAll方法允许客户端统一处理单个Map和嵌套的Map结构
客户端代码不需要关心Map内部的具体结构，只需通过统一接口操作

注意：严格来说，JDK的Map实现不是标准的组合模式，因为它没有明确定义Component、Leaf、Composite的层次结构，但它体现了组合模式的核心思想------统一处理单个对象和组合对象
