精度不是单一数字，而是一个系统工程的最终体现
在宁德时代（CATL）的"极限制造"体系中，±0.05mm的重复定位精度不是建议值，而是产线准入门槛。这个数字背后，是电芯对齐、极片堆叠、模组装配等一系列关键工艺对精度的严苛要求。
一、±0.05mm的真正含义：从图纸到产线的精度转化
1.1 精度等级的行业标准对照
| 精度等级 | 国际标准 | 典型应用领域 | CATL适用工段 |
|---|---|---|---|
| 普通级 | ±0.10-0.15mm | 一般物料输送 | 原材料入库 |
| 精密级 | ±0.05-0.08mm | 汽车零部件装配 | 电芯堆叠、外壳组装 |
| 高精密级 | ±0.02-0.03mm | 半导体设备 | 激光焊接、精密检测 |
| 超精密级 | ±0.005-0.01mm | 光学仪器 | 不适用 |
关键认知 ：±0.05mm是系统综合精度，而非导轨单体精度。
1.2 CATL产线的实际精度分解
以电芯堆叠工位为例，±0.05mm的总误差需要分解到各个环节：
text
总误差 = √(δ₁² + δ₂² + δ₃² + δ₄² + δ₅²)
其中：
δ₁ = 导轨本身重复定位误差：≤ ±0.02mm
δ₂ = 安装基准面平面度误差：≤ ±0.015mm
δ₃ = 热膨胀引起的误差：≤ ±0.01mm
δ₄ = 负载变形误差：≤ ±0.025mm
δ₅ = 控制系统跟随误差：≤ ±0.03mm计算可得：√(0.02²+0.015²+0.01²+0.025²+0.03²) ≈ 0.047mm < 0.05mm ✅
二、实现±0.05mm精度的四大技术支柱
2.1 支柱一：导轨本体的精密制造
滚道研磨工艺的演进对比：
| 研磨工艺 | 表面粗糙度Ra | 轮廓度误差 | 适用精度等级 |
|---|---|---|---|
| 传统磨削 | 0.8-1.6μm | ±0.015mm | 普通级 |
| 精密研磨 | 0.4-0.8μm | ±0.008mm | 精密级 |
| 超精研磨 | 0.1-0.2μm | ±0.003mm | 高精密级 |
| 镜面研磨 | ≤0.05μm | ±0.001mm | 超精密级 |
CATL选型要求：必须采用超精研磨工艺，轮廓度误差≤0.003mm。
2.2 支柱二：预压等级的精确匹配
预压等级直接影响刚性和精度稳定性：
c
// 预压等级选择逻辑伪代码
float 负载率 = 实际负载 / 额定动载荷;
float 允许振动值 = 0.5; // m/s²
if (应用场景 == "激光焊接" || 应用场景 == "视觉检测") {
预压等级 = PC3; // 重预压，刚性最高
} else if (负载率 > 0.3 && 允许振动值 < 1.0) {
预压等级 = PC2; // 中预压
} else if (负载率 <= 0.3 && 速度要求 > 2m/s) {
预压等级 = PC1; // 轻预压，摩擦最小
} else {
预压等级 = PC0; // 零预压，特殊应用
}
// CATL电芯堆叠工位典型配置
应用场景 = "电芯堆叠";
实际负载 = 350N;
额定动载荷 = 1200N;
负载率 = 350/1200 ≈ 0.29;
允许振动值 = 0.4;
// 计算结果：预压等级 = PC2（中预压）
2.3 支柱三：热管理系统的精度补偿
CATL产线车间温度变化范围：22±2℃，但导轨局部温升可达8-10℃。
热膨胀误差计算公式：
text
ΔL = α × L × ΔT
其中：
α = 钢材线膨胀系数：11.5×10⁻⁶/℃
L = 导轨长度：假设4000mm环形导轨
ΔT = 温差：按8℃计算
ΔL = 11.5×10⁻⁶ × 4000 × 8 = 0.368mm这个误差远超±0.05mm要求！必须采用补偿措施：
-
材料优化：使用低膨胀合金钢（α=8×10⁻⁶/℃）
-
结构补偿：设计热膨胀释放结构
-
主动补偿：温度传感器+控制系统实时修正
2.4 支柱四：安装工艺的毫米级管控
CATL现场安装标准（摘录关键条款）：
text
第3.2条 基础安装面要求：
平面度：≤0.01mm/1000mm，全长≤0.03mm
表面粗糙度：Ra≤1.6μm
水平度：≤0.02mm/1000mm
第4.1条 导轨安装流程：
1. 基础面清洁度确认：白手套检测
2. 首尾基准点设定：激光跟踪仪标定
3. 分段安装法：每300mm一个紧固点
4. 预紧力控制：扭矩扳手±5%精度
5. 全长精度验证：24小时温稳定后复测三、CATL项目实战：从选型到验收的全过程

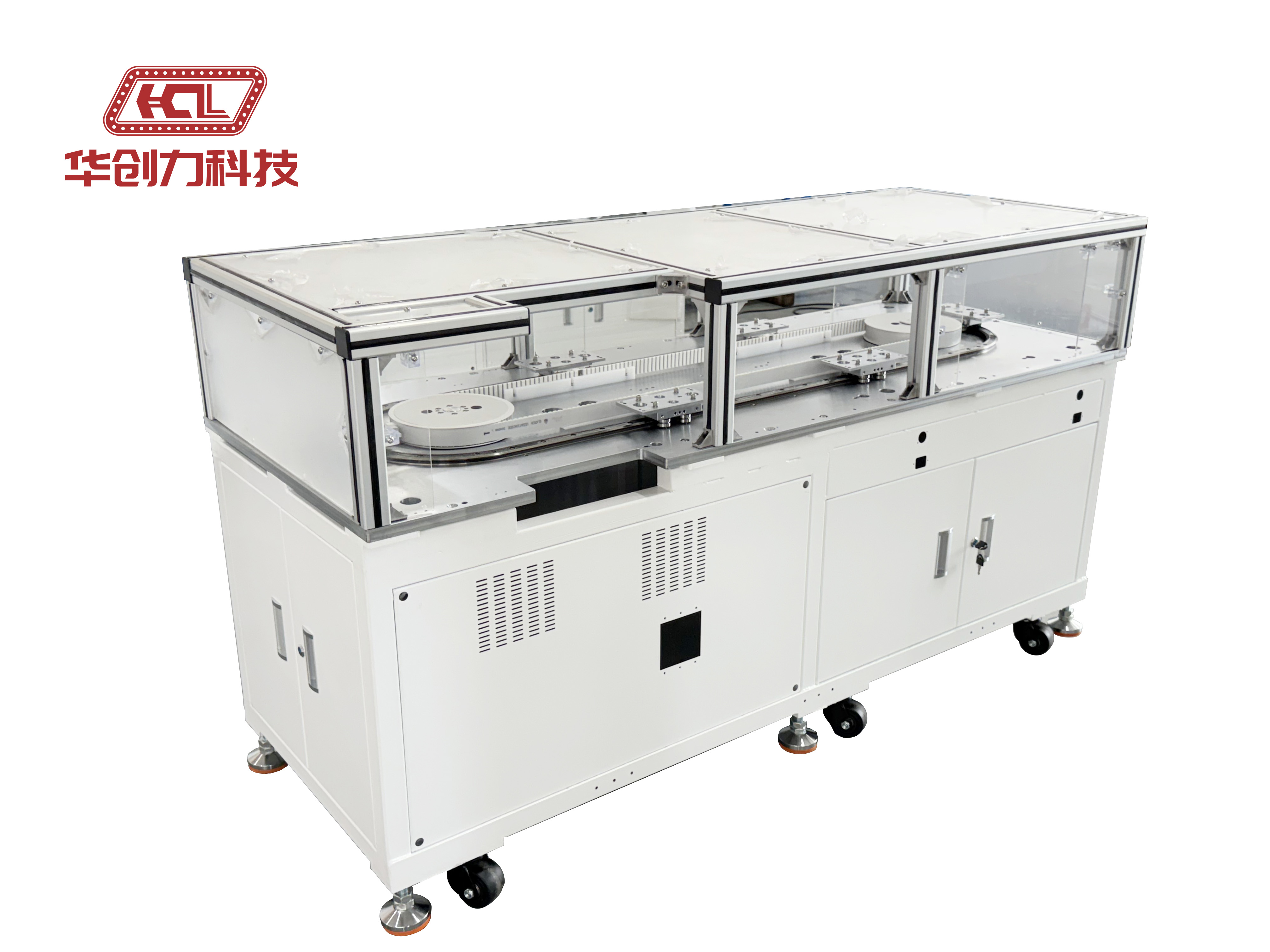

3.1 项目背景：第7代CTP产线环形测试导轨
基本参数：
-
导轨形式：环形封闭轨道，直径6.5米
-
工位数量：24个测试工位
-
节拍要求：≤2.5秒/工位
-
精度要求：重复定位±0.05mm，全圆周累积误差≤0.15mm
3.2 技术方案选择矩阵
| 方案选项 | 精度保证 | 成本指数 | 维护复杂度 | 最终选择 |
|---|---|---|---|---|
| 进口高端品牌 | ±0.02-0.03mm | 100 | 低 | ✓ 关键工位 |
| 国内一线品牌 | ±0.03-0.05mm | 65 | 中 | ✓ 普通工位 |
| 定制化方案 | ±0.04-0.06mm | 85 | 高 | ✗ 否决 |
选择逻辑 ：采用 "20/80"混合策略 - 20%关键工位用进口品牌，80%普通工位用国内优质品牌。
3.3 验收测试的"三重验证"体系
第一重：出厂前工厂测试
text
测试项目：
1. 单轴重复定位精度：激光干涉仪检测，连续1000次
2. 负载变形测试：0%、50%、100%、150%额定负载
3. 温升试验：25℃→45℃阶梯升温，精度变化监控
验收标准：所有数据≤承诺值的80%（留20%安全余量）第二重：现场安装后静态测试
text
测试方法：
- 激光跟踪仪全圆周扫描
- 关键工位三坐标复测
允许偏差：
- 单个工位：±0.04mm（严于±0.05mm）
- 相邻工位差：≤0.02mm
- 全圆周：≤0.12mm（严于0.15mm）
第三重：带载动态测试
text
测试条件：
- 满载状态：120%额定负载
- 连续运行：72小时不间断
- 速度变化：0.1m/s→1.5m/s→0.1m/s循环
合格标准：
- 精度衰减：≤10%
- 振动值：≤0.5m/s²
- 温升：≤15℃（环境25℃时）四、精度保持：从安装到长期运行的维护策略
4.1 预防性维护周期设计
| 维护项目 | 周期 | 工具/方法 | 精度影响阈值 |
|---|---|---|---|
| 润滑状态检查 | 500小时 | 振动分析仪 | 振动增加20%需调整 |
| 紧固件扭矩复查 | 2000小时 | 数字扭矩扳手 | 扭矩衰减≥15%需复紧 |
| 导轨面清洁度 | 每天 | 工业内窥镜 | 颗粒直径>0.01mm需清洁 |
| 精度复测校准 | 8000小时 | 激光干涉仪 | 精度衰减>0.01mm需调整 |
4.2 智能监控系统集成
现代环形导轨已集成传感器系统：
text
监控参数：
1. 振动传感器：3轴加速度计，阈值0.5m/s²
2. 温度传感器：PT100，分辨率0.1℃
3. 位置传感器：绝对值编码器，分辨率0.001°
4. 负载传感器：应变片，量程0-150%额定负载
数据上报频率：100Hz
预警机制：三级预警（提醒/警告/停机）
接口协议：OPC UA，直接接入CATL MES系统4.3 精度衰减的预测模型
基于实际运行数据的预测公式：
text
精度衰减率 = K₁ × 运行里程 + K₂ × 负载循环次数 + K₃ × 温度变化次数
其中（经验系数）：
K₁ = 2.5×10⁻⁸ mm/km
K₂ = 3.1×10⁻⁶ mm/万次
K₃ = 8.7×10⁻⁵ mm/千次
案例计算：
运行6个月后：
运行里程 = 8000km
负载循环 = 150万次
温度变化次数 = 600次（每天3-4次）
精度衰减率 = 2.5e-8×8000 + 3.1e-6×150 + 8.7e-5×0.6
= 0.0002 + 0.000465 + 0.0000522
≈ 0.000717mm
结论：半年后精度理论衰减仅0.7μm，远低于可接受范围五、选型指南：如何确保您的项目达到CATL标准
5.1 技术规格书关键条款清单
在与供应商沟通时，必须明确以下条款：
-
第3.2条：精度定义需明确是"重复定位精度"而非"定位精度"
-
第4.5条：测试方法必须指定为"激光干涉仪法，连续100次测量取±3σ"
-
第5.3条：环境条件需明确"22±2℃，湿度55±10%，无外部振动源"
-
第7.1条：验收标准必须是"100%达到，不接受任何让步接收"
5.2 成本-精度平衡策略
不同精度等级的成本对比：
| 精度目标 | 导轨成本系数 | 安装成本系数 | 综合成本 | 适用场景 |
|---|---|---|---|---|
| ±0.10mm | 1.0 | 1.0 | 1.0 | 普通输送 |
| ±0.08mm | 1.3 | 1.2 | 1.25 | 一般装配 |
| ±0.05mm | 1.8 | 1.5 | 1.65 | CATL标准工位 |
| ±0.03mm | 2.5 | 2.0 | 2.25 | 关键装配 |
| ±0.02mm | 3.8 | 3.5 | 3.65 | 精密检测 |
建议：不必所有工位都追求±0.02mm，按工艺需求分级配置。
5.3 常见陷阱与规避方法
-
"精度漂移"陷阱
-
现象：验收时达标，运行一个月后超标
-
原因：预压选择不当或安装应力释放
-
对策：要求供应商提供至少200小时跑合测试数据
-
-
"环境敏感"陷阱
-
现象：早晚温差导致精度变化
-
原因：材料热膨胀系数不匹配
-
对策：选择低膨胀材料或要求温度补偿方案
-
-
"接口不匹配"陷阱
-
现象：导轨精度达标，但系统精度不达标
-
原因：控制系统分辨率不足
-
对策：提前验证控制系统的分辨率，应≤导轨精度1/5
-
六、未来趋势：±0.05mm只是起点
随着CATL向更精密制造迈进，下一代产线已提出±0.03mm要求。技术演进方向：
-
材料革新：陶瓷混合材料导轨，热膨胀系数降至钢材1/3
-
智能补偿：基于AI的实时误差补偿系统
-
一体化设计：导轨与电机、编码器的深度集成
-
数字孪生：虚拟调试阶段即可预测精度表现
技术提示 ：实现±0.05mm精度是一个系统工程，选择导轨时不仅要看产品样本上的数字，更要关注供应商的系统集成能力 和现场技术支持实力。在CATL这样的项目中，后者的重要性往往超过前者。
延伸思考：当您的产线需要±0.05mm精度时，您更倾向于选择国际知名品牌的高价方案，还是国内技术领先的高性价比方案？欢迎在评论区分享您的观点和经验。
