前言

本系列学习笔记是本人跟随米醋电子工作室学习嵌入式的学习笔记，自用为主，不是教学或经验分享，若有误，大佬轻喷，同时欢迎交流学习，侵权即删。

一、I²C协议

1.1. I²C协议简介

I²C（Inter-Integrated Circuit，读作"I-squared-C"）是一种由飞利浦公司（现恩智浦半导体）开发的串行通信总线，广泛应用于连接微控制器和低速外围设备。

核心特点

仅需两根信号线：串行数据线(SDA)和串行时钟线(SCL)
支持多主机多从机架构（最多128个设备，使用7位寻址）
每个设备都有唯一的地址
通信速率灵活（标准模式100kHz，快速模式400kHz等）
内置硬件应答机制确保可靠传输
支持总线仲裁，解决多主机冲突

应用场景

传感器连接与控制（温度、湿度、压力、加速度等）
存储设备通信（EEPROM、Flash等）
显示屏和LED驱动器控制
电源管理系统
实时时钟（RTC）
音频系统（例如数字音量控制）
摄像头模块通信

1.2. I²C协议基础概念

I²C协议基于一套精确的信号时序和状态转换。了解这些基础概念是掌握I²C通信的关键。点击每个概念卡片获取更多详细信息。

总线结构

I²C总线由两条开漏信号线组成：串行数据线(SDA)和串行时钟线(SCL)。总线上的所有设备并联连接，并通过上拉电阻默认保持高电平。开漏结构允许多个设备共享同一条总线而不会产生电平冲突。

主从架构

I²C网络中的设备分为主设备和从设备。主设备负责产生时钟信号、启动通信、寻址从设备和控制数据流向。从设备则响应主设备的命令，根据要求发送或接收数据。一个I²C总线可以有多个主设备和多个从设备。

设备寻址

I²C协议使用7位或10位地址空间来唯一标识每个从设备。常见的7位地址方式支持最多128个设备。主设备通过在总线上发送目标设备的地址和一个读/写位来选择通信对象。地址可由厂商预设或通过硬件配置。

起始和停止条件

I²C通信使用特殊的总线状态表示通信的开始和结束。起始条件(START)是在SCL高电平时，SDA从高变为低；停止条件(STOP)是在SCL高电平时，SDA从低变为高。这两种条件定义了一个完整通信帧的边界。

数据传输

数据在SCL时钟的控制下按位传输，遵循"最高有效位(MSB)优先"原则。数据在SCL低电平期间准备，在SCL高电平期间采样。一个完整的字节传输包含8位数据和1位应答。SDA电平在SCL高电平期间必须保持稳定。

应答机制

I²C协议的可靠性源于其内置的应答机制。每传输8位数据后，接收方需发送一个应答位(ACK)。应答位为低电平(0)表示成功接收，高电平(1)表示非应答(NACK)。这种机制使发送方能够确认数据已被正确接收。

1.3. I²C高级机制（了解即可）

除了基本的通信流程，I²C协议还提供了多种高级机制，以支持更复杂的通信需求和解决多种实际问题。

总线仲裁

在多主机I²C系统中，可能出现两个或更多主设备同时尝试控制总线的情况。I²C协议通过"线与"特性实现非破坏性仲裁：如果多个主设备同时发送数据，尝试输出"1"但检测到总线为"0"的主设备会识别出冲突，自动释放总线控制权。这种机制确保只有一个主设备能完成通信，而失败的主设备可以稍后重试。

时钟同步

当主设备将SCL拉高时，实际上只是释放了SCL线，由上拉电阻使其变为高电平。I²C允许从设备通过将SCL拉低来延长时钟低电平周期，这种机制称为"时钟拉伸"。从设备可以利用这一特性延缓通信，直到准备好处理下一个数据位。这对处理速度较慢的从设备尤为重要，让它们能够与高速主设备匹配工作。

多字节寻址

为突破7位寻址的128个设备限制，I²C支持10位寻址模式。10位寻址使用特殊的前缀格式：第一个字节以"11110"开头，后跟10位地址的高2位和读/写位；第二个字节包含10位地址的低8位。这种拓展寻址可支持高达1024个设备，同时与7位寻址设备保持兼容性，两种寻址方式的设备可共存于同一总线。

通用调用地址

I²C协议预留了特殊地址0x00作为"通用调用地址"。当主设备向此地址发送数据时，总线上所有从设备都应接收并处理该数据，实现广播功能。通用调用常用于全局复位、同步多个设备行为或同时更新多个设备的配置。通用调用后的第一个数据字节通常包含一个命令码，定义所有从设备应执行的具体操作。

高速模式和快速模式+

标准I²C通信速率为100kHz，但现代应用对更高速率有需求。I²C协议定义了多种高速模式：快速模式(400kHz)、快速模式+(1MHz)和高速模式(3.4MHz)。高速模式使用特殊的电平转换器和信号质量控制技术，以确保高频下的信号完整性。使用这些高速模式时，需要特别注意信号电平、上拉电阻值和信号线长度，以避免反射和串扰问题。

安全扩展

为满足安全需求，I²C协议添加了加密和认证扩展。I²C加密通常基于现有安全模块和加密芯片，在数据传输层上增加加密功能。这些安全特性对物联网设备、工业控制和安全关键应用尤为重要，能够防止未授权访问和数据篡改。安全扩展包括设备认证、加密数据传输和安全启动等功能。

1.4. I²C与其他通信协议对比（了解即可）

在嵌入式系统中，常见的几种串行通信协议各有优缺点。了解它们的区别有助于为不同应用场景选择合适的通信方式。

特性	I²C	SPI	UART
信号线数量	2 (SDA, SCL)	3+n (MOSI, MISO, SCK, n×SS)	2 (TX, RX)
总线拓扑	多主多从（共享总线）	单主多从（每从设备一根SS线）	点对点（通常为两设备间通信）
最大设备数	理论上128个（7位地址） 1024个（10位地址）	取决于微控制器GPIO数量	2（点对点）
通信速率	100kHz（标准） 400kHz（快速） 1MHz（快速+） 3.4MHz（高速）	可达数十MHz	通常115.2kbps以下高速可达几Mbps
通信方式	半双工（双向但不能同时）	全双工（可同时收发）	全双工（可同时收发）
时钟同步	同步（由SCL控制）	同步（由SCK控制）	异步（需双方约定波特率）
应答机制	有（每字节后ACK/NACK）	无（需自行实现）	无（需自行实现）
总线仲裁	支持（多主设备冲突检测）	不支持	不支持
主要优势	配线简单，支持多设备，内置寻址和应答	高速，简单易实现，全双工通信	仅需两线，无需时钟线，可远距离通信
主要劣势	速度相对较慢，实现较复杂	需要较多引脚，无标准协议规范	无同步机制，速率有限，需额外错误检测

1.5. I²C实际常见应用场景

I²C协议在各种嵌入式系统中有广泛应用。以下是几个常见的应用场景示例，展示了I²C协议如何在实际项目中发挥作用。

温度传感器读取

微控制器通过I²C总线读取温度传感器（如TMP102或LM75）的温度数据。通信流程包括：主设备发送起始条件，发送传感器地址和读操作位，传感器返回温度数据（通常为16位值），最后主设备发送停止条件结束通信。

这种应用充分利用了I²C的简单接口和标准通信流程，使得添加多个类似传感器变得简单高效，只需确保每个传感器具有唯一地址即可。

OLED显示屏控制

通过I²C总线控制OLED显示模块（如SSD1306驱动芯片）。主控制器首先发送控制命令设置显示参数（如对比度、翻转等），然后发送图形数据更新显示内容。每次数据传输都伴随应答确认，确保显示正确更新。

OLED显示模块应用展示了I²C协议在大量数据传输场景中的能力，通过简单的两线接口传输大量图形数据，降低了接口复杂度。

EEPROM数据存储

使用I²C接口的EEPROM芯片存储配置数据或用户信息。写入操作时，主设备发送起始条件，EEPROM地址，存储单元地址，然后发送要写入的数据；读取操作需要先写入要读取的地址，然后发送重复起始条件，切换到读模式获取数据。

EEPROM应用充分利用了I²C的重复起始特性，允许在不释放总线的情况下从写模式切换到读模式，简化了寄存器访问操作。

多传感器系统集成

在一个智能监控系统中，单个I²C总线可连接多个传感器：气压传感器、湿度传感器、光线传感器等。主控制器轮询各传感器获取环境数据，每个传感器具有唯一地址以区分。这种方式大大简化了系统布线复杂度。

多传感器集成是I²C协议最显著的优势应用，通过共享的两线总线连接多种不同类型的传感器，实现系统扩展的同时保持连接简洁。

二、认识核心：SSD1306 控制芯片

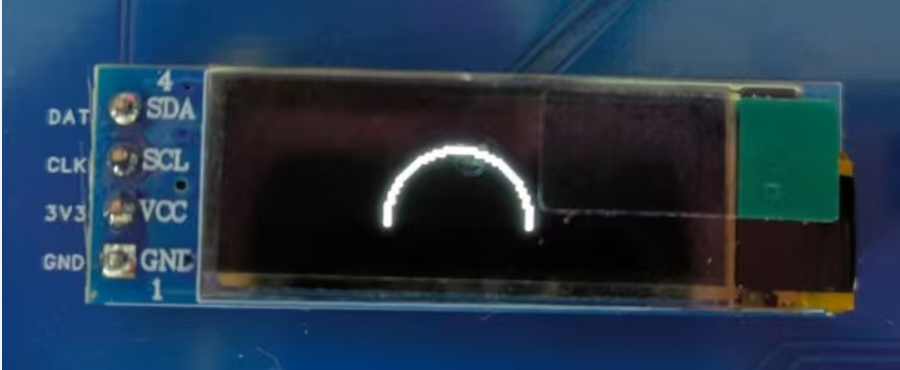

SSD1306 是一款广泛用于单色 OLED 显示屏的控制器驱动芯片。了解它的基本特性有助于我们更好地进行驱动开发。

2.1 主要特性

显示类型: 单色（通常为白色、蓝色或黄蓝双色）被动矩阵 OLED (PMOLED)。
分辨率: 最大支持 128x64 像素。常见的模块有 128x64 (0.96英寸) 和 128x32 (0.91英寸)。
接口: 支持多种通信接口，包括 I2C、SPI (3线或4线) 和并行接口。本教程聚焦于 I2C 接口。
内部 RAM (GDDRAM): 芯片内置图形显示数据 RAM (Graphic Display Data RAM)，大小通常为 128x64位 (1KB)。MCU 通过接口将要显示的像素数据写入 GDDRAM，SSD1306 负责根据 GDDRAM 的内容点亮屏幕上的像素点。
工作电压: 逻辑电压通常为 3.3V 或 5V，但屏幕驱动电压可能需要内部电荷泵升压。
控制方式: 通过发送一系列命令来配置显示参数（如对比度、显示开关、地址模式等），并通过发送数据来更新 GDDRAM 内容。

2.2 I2C 通信协议

当使用 I2C 接口时，SSD1306 模块通常表现为一个 I2C 从设备，拥有一个固定的设备地址（通常是 0x78 或 0x7A，可能通过模块上的跳线选择）。

与 SSD1306 的 I2C 通信包含两种主要类型的传输：

写命令 (Write Command): MCU 向 SSD1306 发送控制字节，用于设置显示模式、对比度等。
写数据 (Write Data): MCU 向 SSD1306 发送数据字节，这些字节会被写入 GDDRAM，用于更新屏幕显示内容。

SSD1306 通过一个特定的控制字节来区分接收到的数据是命令还是数据。通常，控制字节的格式为：

命令: 0x00 (Co=0, D/C#=0) + Command Byte
数据: 0x40 (Co=0, D/C#=1) + Data Byte

因此，MCU 在发送命令或数据前，需要先发送对应的控制字节。

2.3 显示原理

SSD1306 驱动的是被动矩阵 OLED (PMOLED)。屏幕由水平的行线 (Common Electrodes, SEG) 和垂直的列线 (Segment Electrodes, COM) 交叉构成。每个交叉点就是一个像素 (一个 OLED 发光点)。

GDDRAM 映射: 芯片内部的 GDDRAM (图形显示数据 RAM) 存储了每个像素的开关状态。对于 128x64 的屏幕，GDDRAM 通常是 1KB (128 * 64 / 8 = 1024 bytes)。GDDRAM 中的每一位 (bit) 对应屏幕上的一个像素：'1' 表示点亮，'0' 表示熄灭。
扫描与驱动: SSD1306 通过快速、分时地扫描 COM 线，并根据 GDDRAM 中的数据控制 SEG 线上的电平，来逐行（或逐页）点亮对应的像素。由于人眼的视觉暂留效应，我们感觉整个屏幕是同时亮的。
页面结构: GDDRAM 通常按"页 (Page)"组织。对于 128x64 屏幕，通常分为 8 页 (Page 0 ~ Page 7)，每页包含 128 列 x 8 行像素 (128 bytes)。写入数据时，通常需要先设置目标页地址和列地址。

理解 GDDRAM 与像素的映射关系以及页面结构，对于直接操作显存或编写底层驱动至关重要。

2.4 控制流程

与 SSD1306 交互通常遵循以下基本流程：

初始化序列 (Initialization Sequence): 上电后，需要向 SSD1306 发送一系列特定的命令来配置其工作状态。这通常包括：
- 解锁命令（如果需要）。
- 关闭显示 (0xAE)。
- 设置显示时钟分频系数和振荡器频率。
- 设置 MUX 复用比 (决定扫描行数，如 64 行对应 0xA8, 0x3F)。
- 设置显示偏移 (0xD3, 0x00)。
- 设置起始行 (0x40 | 0x00)。
- 配置电荷泵 (Charge Pump) 以产生 OLED 所需的高电压 (0x8D, 0x14)。
- 配置内存地址模式 (水平、垂直或页面地址模式，0x20, 0x00/0x01/0x02)。
- 设置 SEG/COM 引脚硬件配置 (0xDA, 0x12)。
- 设置对比度 (0x81, 0xCF)。
- 设置预充电周期 (0xD9, 0xF1)。
- 设置 VCOMH 电压 (0xDB, 0x40)。
- 设置整个屏幕显示来自 GDDRAM (0xA4) 或强制点亮 (0xA5)。
- 设置正常/反相显示 (0xA6 / 0xA7)。
- 开启显示 (0xAF)。
💡这个初始化序列非常关键，通常由驱动库的 `OLED_Init()` 函数完成。命令和参数的具体值可能因模块或驱动库而异。
设置地址指针: 在写入像素数据之前，需要发送命令设置 GDDRAM 的目标页地址和列地址 (例如，使用页面地址模式时，发送 0xB0 | page_num, 0x00 | (col & 0x0F), 0x10 | (col >> 4))。
写入数据: 发送写数据指令 (控制字节 0x40) 和随后的像素数据字节。数据会根据设置的地址模式自动写入 GDDRAM，并且地址指针通常会自动递增。
重复 2 和 3: 根据需要更新屏幕的不同区域。

例如，清屏操作本质上就是将 GDDRAM 的所有字节都设置为 0x00。

2.5 开发思路

在项目中集成 OLED 显示时，有几种常见的开发策略：

直接命令操作: 直接根据 SSD1306 数据手册发送 I2C/SPI 命令和数据。这种方式最灵活，但也最复杂，需要深入理解芯片细节。适用于资源极其受限或需要高度定制的场景。
封装底层驱动库: 编写或移植一个基础驱动库（如此教程第 4 节示例）。该库封装初始化序列、基本的写命令/数据函数，以及一些基础绘图函数（如清屏、设置点、显示字符/字符串）。这是比较常见的做法，在复杂度和易用性之间取得平衡。

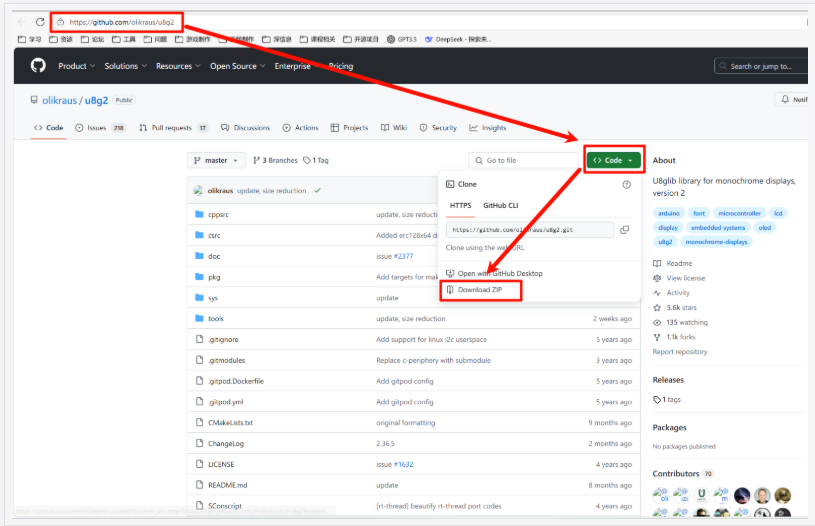

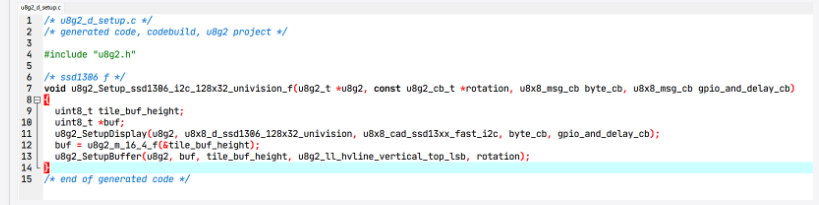

使用图形库 (如 u8g2): 对于需要绘制复杂图形、使用多种字体或构建用户界面的应用，强烈推荐使用成熟的图形库（如此教程第 5 节的 u8g2）。这些库提供了丰富的 API，屏蔽了底层的硬件细节，开发者可以专注于应用逻辑。缺点是会占用更多的 Flash 和 RAM 资源。

显存管理策略:

全缓冲 (Full Buffer): 在 MCU 的 RAM 中创建一个与 OLED 显存同样大小的缓冲区。所有绘图操作先更新 RAM 缓冲区，最后一次性将整个缓冲区发送到 OLED。优点是绘图灵活，避免闪烁；缺点是占用较多 RAM (例如 128x64 屏需要 1KB RAM)。u8g2 的 `_f` 后缀模式即为此。
页缓冲 (Page Buffer / Partial Buffer): 只在 MCU RAM 中创建一页或几页大小的缓冲区。绘图时按页进行，绘制完一页就发送一页。优点是 RAM 占用少；缺点是绘图逻辑相对复杂，跨页绘制需要特殊处理。u8g2 的 `_1` (单页) 或 `_2` (双页) 后缀模式属于此类。
无缓冲 (Direct Draw): 不在 MCU 中创建缓冲区，直接计算像素位置并发送命令/数据到 OLED。RAM 占用最少，但绘图效率最低，且容易产生闪烁，通常只适用于非常简单的静态显示。

选择哪种开发思路和显存管理策略，需要根据项目需求、MCU 资源限制以及开发效率要求来权衡。

三、HAL I2C API 解析

STM32 HAL 库为我们提供了方便的函数来操作 I2C 外设，从而与 SSD1306 进行通信。以下是驱动 OLED 时常用的一些 HAL I2C API。

3.1 I2C 相关 API

⚙️ I2C_HandleTypeDef (句柄)

这是 I2C 外设的"控制器"结构体。它包含了 I2C 的配置信息（如时钟速度、地址模式、使用的引脚等）、运行时状态和错误代码。所有 I2C 相关的 HAL 函数都需要传递一个指向该类型结构体的指针（例如 `&hi2c1`）。该结构体通常由 CubeMX 自动生成和初始化。

✅ HAL_StatusTypeDef HAL_I2C_Init(I2C_HandleTypeDef *hi2c)

用途: 根据 `I2C_HandleTypeDef` 结构体中的配置信息初始化 I2C 外设。
参数: hi2c - 指向 I2C 句柄的指针。
返回: HAL_OK (成功), HAL_ERROR, HAL_BUSY。
说明: 通常在系统启动时由 CubeMX 生成的 `MX_I2C1_Init()` (或类似) 函数内部调用。我们一般不需要手动调用它。

📡 HAL_StatusTypeDef HAL_I2C_Master_Transmit(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size, uint32_t Timeout)

用途: 以 Master 模式通过 I2C 发送数据到指定的从设备地址。
参数:
- hi2c: 指向 I2C 句柄的指针。
- DevAddress: 目标从设备的 7 位地址。注意： HAL 库通常需要传入左移一位 的地址（即包含读写位的 8 位地址格式，但最低位会被函数内部处理）。例如，如果 OLED 地址是 0x3C (7位)，则应传入 0x3C << 1 或 0x78。具体请参考 HAL 库文档或示例。驱动库内部通常会处理好地址。
- pData: 指向要发送的数据缓冲区的指针。
- Size: 要发送的数据字节数。
- Timeout: 发送超时时间（毫秒）。
返回: HAL_OK, HAL_ERROR, HAL_BUSY, HAL_TIMEOUT。
说明: 这是向 OLED 发送命令或数据的主要方式之一。`pData` 缓冲区通常需要包含 SSD1306 需要的控制字节 (0x00 或 0x40) 以及后续的命令/数据字节。

📝 HAL_StatusTypeDef HAL_I2C_Mem_Write(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint16_t MemAddress, uint16_t MemAddSize, uint8_t *pData, uint16_t Size, uint32_t Timeout)

用途: 向 I2C 从设备的指定内存地址写入数据。这个函数在很多 I2C 设备驱动中常用，对于 SSD1306 来说，它可以巧妙地用来发送命令和数据。
参数:
- hi2c: 指向 I2C 句柄的指针。
- DevAddress: 目标从设备的 7 位地址 (同样需要注意左移)。
- MemAddress: 目标内存地址。对于 SSD1306，这个参数可以被用来传递控制字节 (0x00 用于命令, 0x40 用于数据)。
- MemAddSize: 内存地址的大小，对于传递控制字节，通常设置为 I2C_MEMADD_SIZE_8BIT。
- pData: 指向要写入的数据缓冲区的指针 (实际的命令字节或像素数据)。
- Size: 要写入的数据字节数。
- Timeout: 超时时间（毫秒）。
返回: HAL_OK, HAL_ERROR, HAL_BUSY, HAL_TIMEOUT。
说明: 许多 SSD1306 驱动库（包括我们将要移植的库）会使用 `HAL_I2C_Mem_Write` 来发送命令和数据。例如，发送一个命令字节 `CMD`，会调用 `HAL_I2C_Mem_Write(&hi2c1, OLED_ADDR, 0x00, I2C_MEMADD_SIZE_8BIT, &CMD, 1, TIMEOUT)`。发送一个数据字节 `DATA`，会调用 `HAL_I2C_Mem_Write(&hi2c1, OLED_ADDR, 0x40, I2C_MEMADD_SIZE_8BIT, &DATA, 1, TIMEOUT)`。这种方式简化了驱动代码。

❓ HAL_StatusTypeDef HAL_I2C_IsDeviceReady(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint32_t Trials, uint32_t Timeout)

用途: 检查指定的 I2C 从设备是否在线并响应其地址。
参数:
- hi2c: 指向 I2C 句柄的指针。
- DevAddress: 要检查的从设备地址 (同样需要注意左移)。
- Trials: 尝试发送地址的次数。
- Timeout: 每次尝试的超时时间。
返回: HAL_OK (设备响应), HAL_ERROR, HAL_BUSY, HAL_TIMEOUT (设备未响应)。
说明: 在初始化 OLED 之前，可以调用此函数来确认 OLED 模块是否正确连接并且 I2C 通信正常。有助于调试硬件连接问题。

💡理解这些基本的 I2C 通信函数，特别是 `HAL_I2C_Master_Transmit` 或 `HAL_I2C_Mem_Write` 如何被用来发送命令和数据，是成功驱动 OLED 的关键。

四、STM32 I2C 配置

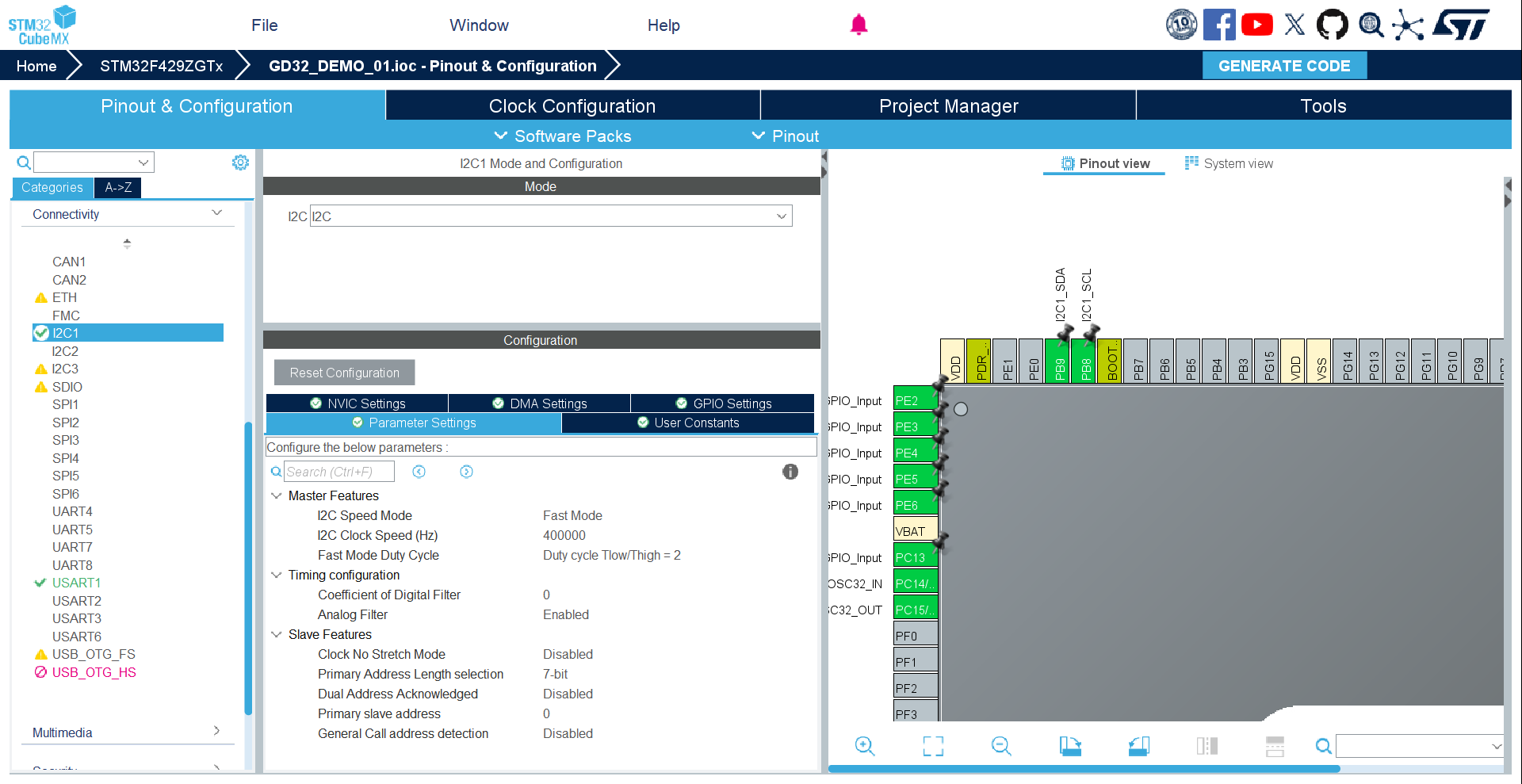

4.1. I2C: 模式选择

选择 I2C 的工作模式 (标准/快速) 并进行基础配置。

I2C 模式选择决定了 STM32 在 I2C 总线上扮演的角色以及基本的工作方式。

配置流程

在 CubeMX 的下拉菜单中选择 I2C 外设的工作模式。

I2CSMBus DeviceSMBus HostDisabled

I2C: 最常用标准的 I2C 模式，STM32 可以作为主机 (Master) 或从机 (Slave)。
SMBus Device/Host: 系统管理总线模式，是 I2C 的一个变种，具有更严格的时序和协议要求，例如超时检测、PEC (Packet Error Checking) 等。通常用于电源管理或特定的传感器。
Disabled: 禁用该 I2C 外设。

配置建议: 除非明确需要 SMBus 协议，否则选择 I2C 模式。

I2C 速度模式 (I2C Speed Mode)

选择 I2C 总线的最大通信速率。

Standard Mode (标准模式)Fast Mode (快速模式)Fast Mode Plus (快速模式+)

Standard Mode: 最高速率 100 kHz。兼容性最好。
Fast Mode: 最高速率 400 kHz。是目前应用最广泛的速度。
Fast Mode Plus: 最高速率 1 MHz。需要外设和 GPIO 都支持 FMP+ 特性（并非所有 STM32 型号都支持）。

说明: 实际通信速率由 "时钟配置" 中的具体设置决定，这里选择的是支持的最高模式。

配置建议: 根据从设备支持的最高速率以及系统需求选择。Fast Mode (400 kHz) 是最常用的选择。

核心选择: 通常情况下，选择 Mode: I2C 和 Speed Mode: Fast Mode 即可满足大部分应用场景。具体的 SCL 时钟频率在 "时钟配置" 中设置。

4.2 实战演练：移植 SSD1306 驱动

现在，我们将根据 `Oled 驱动移植.md` 文档中的步骤，将一个基于 HAL 库的 SSD1306 驱动移植到我们的项目中。假设你已经创建了一个 STM32CubeMX 工程。

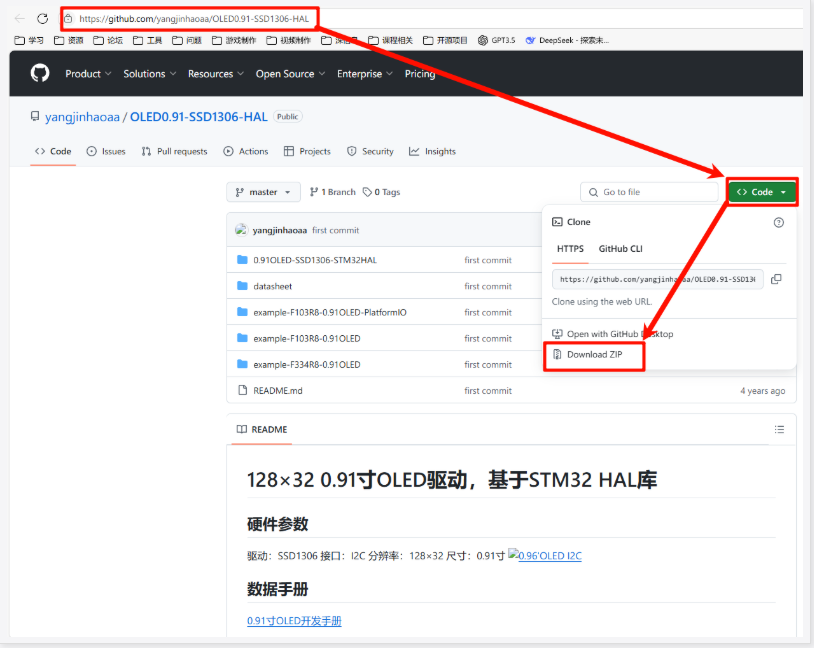

参考的 Github 仓库：https://github.com/yangjinhaoaa/OLED0.91-SSD1306-HAL

1. 获取并放置驱动文件

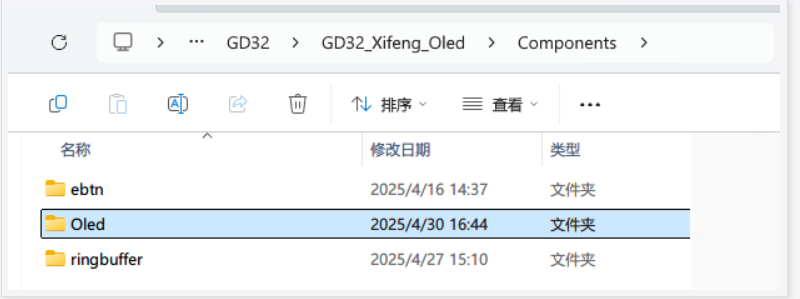

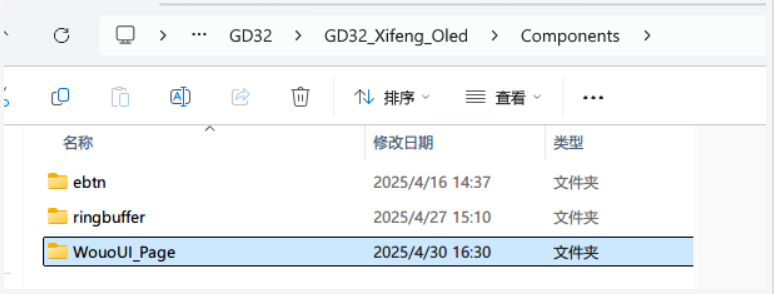

在你的项目文件夹（例如 Keil 项目根目录）下，创建一个用于存放第三方组件的文件夹，例如 `Components`。
在 `Components` 文件夹内，再创建一个 `Oled` 文件夹。

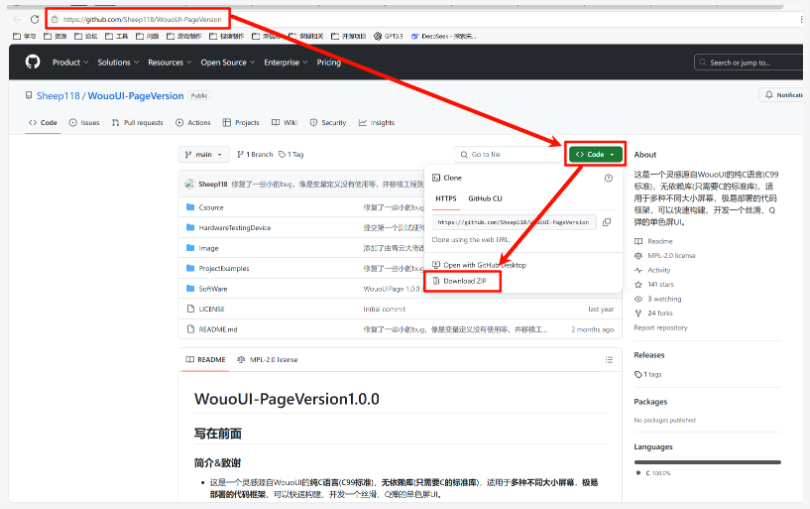

从上述 Github 仓库下载驱动文件（通常是一个 ZIP 压缩包）。
解压下载的文件。找到包含驱动源文件（如 `oled.c`, `oled.h`, `oledfont.h` 等）的文件夹（根据文档描述，可能是名为 `0.91OLED-SSD1306-STM32HAL` 的文件夹）。

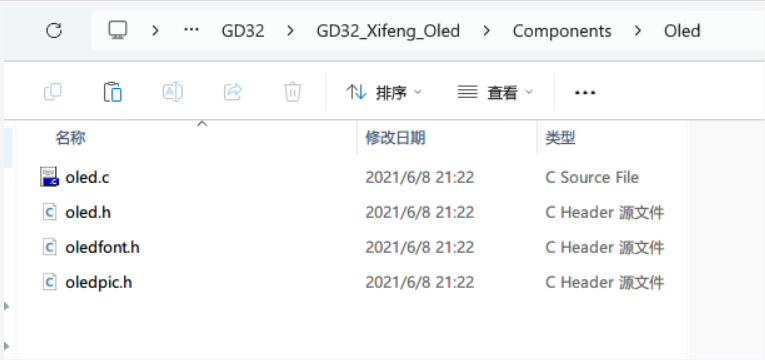

将该文件夹中的所有 `.c` 和 `.h` 文件复制到你之前创建的 `Components/Oled` 文件夹中。

2. CubeMX 配置 I2C

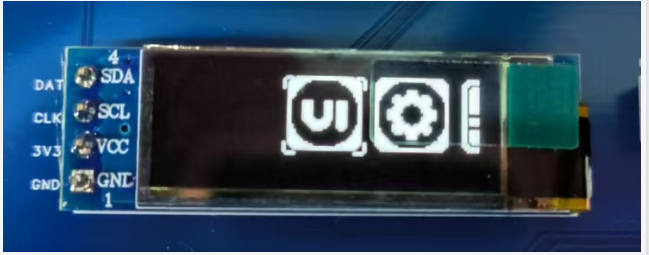

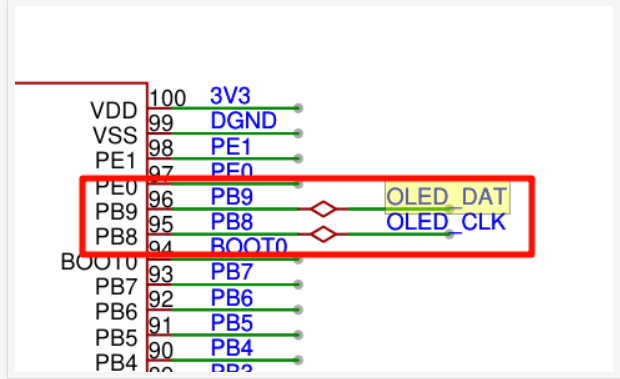

确定引脚: 查阅你的开发板原理图或 OLED 模块说明，确定连接到 STM32 的 I2C SCL (时钟) 和 SDA (数据) 引脚。文档示例使用的是 PB8 (SCL) 和 PB9 (SDA)。

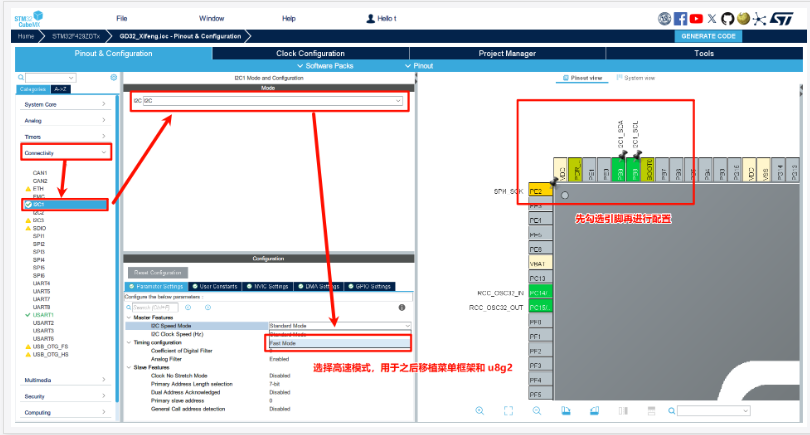

配置 CubeMX:
- 打开你的 CubeMX 工程。
- 在 Pinout & Configuration 视图中，找到对应的 I2C 外设 (例如 I2C1)。
- 将模式 (Mode) 设置为 `I2C`。
- 在下方的配置区域 (Configuration)，确认 I2C 的参数设置。标准模式 (Standard Mode) 速度 100kHz 或快速模式 (Fast Mode) 400kHz 通常都可以。其他参数可以暂时保持默认。
- 确保对应的 SCL 和 SDA 引脚已在右侧芯片图上正确分配给所选的 I2C 功能。
生成代码 (Generate Code)。

3. 移植与配置驱动代码 (以 Keil MDK 为例)

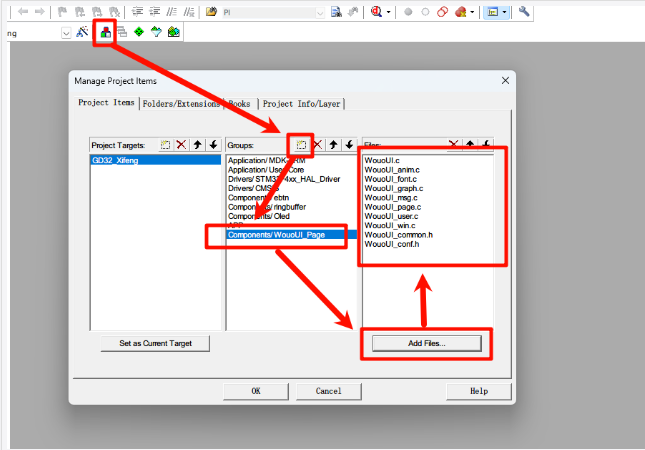

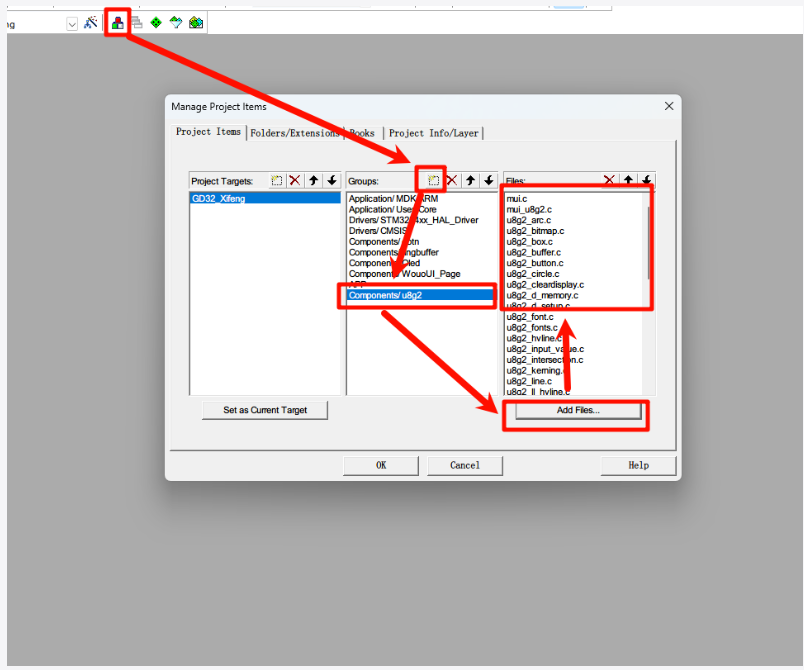

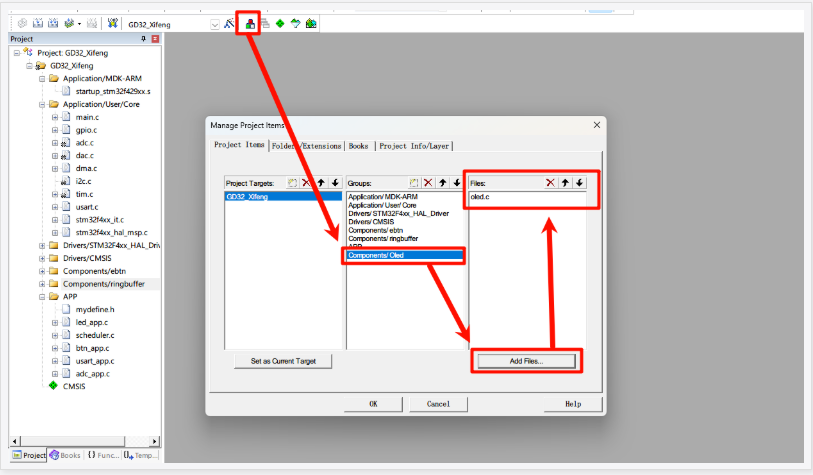

添加文件到工程:
- 在 Keil 的 Project 窗口中，右键点击你的目标分组（或新建一个分组，如 `Components`），选择 "Add Existing Files to Group..."。
- 导航到 `Components/Oled` 文件夹，选择 `oled.c` 文件并添加。

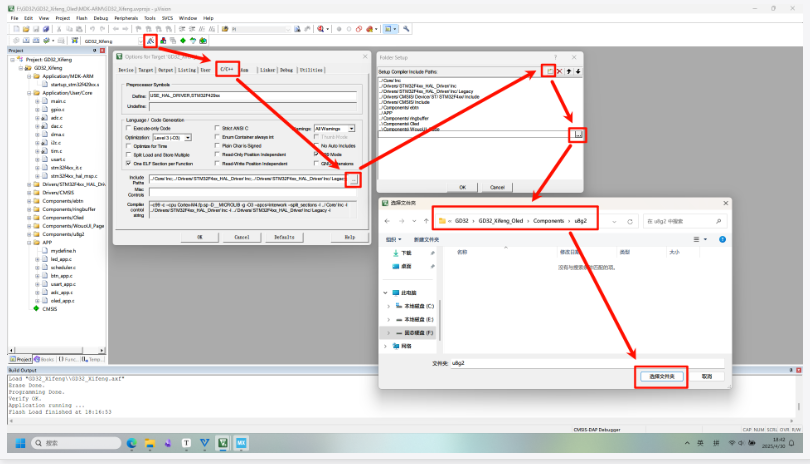

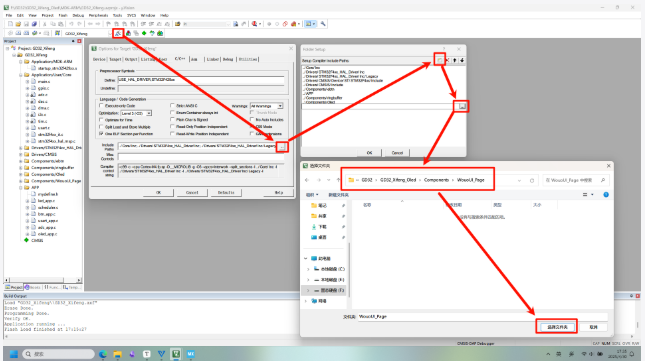

添加头文件路径:
- 点击魔术棒图标 (Options for Target)。
- 切换到 "C/C++" 选项卡。
- 在 "Include Paths" 旁边的文本框后面的 "..." 按钮点击。
- 添加 `Components/Oled` 文件夹的路径。
包含头文件: 在你项目的主要头文件（例如 `main.h` 或一个自定义的 `mydefine.h`）中，添加 `#include "oled.h"`。

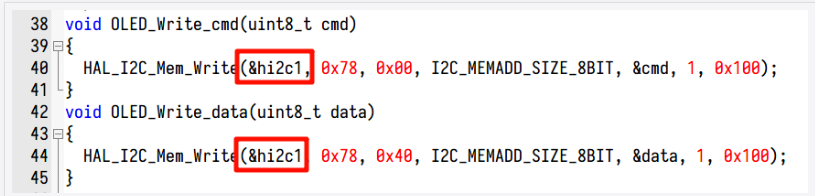

修改 I2C 句柄: 打开 `oled.c` 文件。找到驱动代码中使用 I2C 发送函数的地方（通常是调用 `HAL_I2C_Mem_Write` 或类似函数）。将代码中使用的 I2C 句柄（文档示例中是 `&hi2c2`）修改为你项目中实际使用的 I2C 句柄（由 CubeMX 生成，例如 `&hi2c1`）。
cpp 复制代码
```
// 在 oled.c 中找到类似的代码行并修改
// 原代码可能为: HAL_I2C_Mem_Write(&hi2c2, ...);
// 修改为 (假设你用的是 I2C1):
HAL_I2C_Mem_Write(&hi2c1, OLED_ADDRESS, memAddr, I2C_MEMADD_SIZE_8BIT, pData, size, 100);
// ... (根据驱动库的具体实现调整)
```
注意： 确保 `OLED_ADDRESS` 宏定义（通常在 `oled.h` 或 `oled.c` 中）与你的 OLED 模块实际地址匹配 (通常是 0x78 或 0x7A)。

4. 创建应用层接口与任务

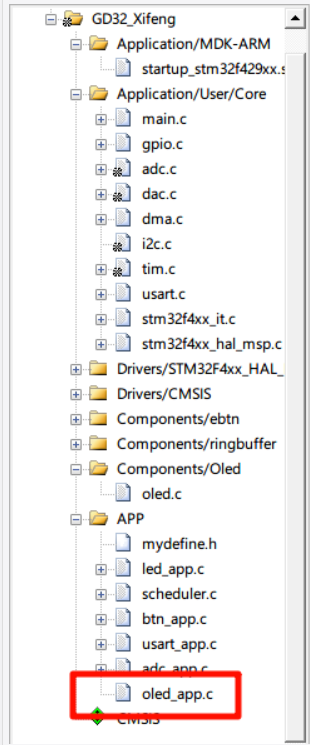

创建应用文件: 在你的应用代码文件夹（例如 `APP` 或 `Application`）中，创建 `oled_app.c` 和 `oled_app.h` 文件。将 `oled_app.c` 添加到 Keil 工程中。

编写应用代码: 将文档中提供的 `oled_app.h` 和 `oled_app.c` 的内容复制到对应文件中。`Oled_Printf` 函数提供了一个方便的、类似 `printf` 的接口来在 OLED 上显示格式化字符串。`oled_task` 是一个示例任务，用于显示简单文本。

cpp 复制代码

#include "oled_app.h"

// 假设 OLED 宽度为 128 像素，使用 6x8 字体
// 每行 8 像素高，最多 64/8 = 8 行 (y=0~7) 或 32/8 = 4 行 (y=0~3)
// 每列 6 像素宽，最多 128/6 = 21 个字符 (x=0~20? 驱动库可能基于像素位置)
// **注意:** Oled_Printf 的 x, y 参数单位需要参考 OLED_ShowStr 实现，可能是字符位置或像素位置
// 文档中的注释 (0-127, 0-3) 暗示可能是 128x32 屏幕的像素 x 坐标和字符行 y 坐标

/**
 * @brief	使用类似printf的方式显示字符串，显示6x8大小的ASCII字符
 * @param x  起始 X 坐标 (像素) 或 字符列位置 (需要看 OLED_ShowStr)
 * @param y  起始 Y 坐标 (像素) 或 字符行位置 (需要看 OLED_ShowStr, 0-3 或 0-7)
 * @param format, ... 格式化字符串及参数
 * 例如：Oled_Printf(0, 0, "Data = %d", dat);
**/
int Oled_Printf(uint8_t x, uint8_t y, const char *format, ...)
{
	char buffer[128]; // 缓冲区大小根据需要调整
	va_list arg;
	int len;

	va_start(arg, format);
	len = vsnprintf(buffer, sizeof(buffer), format, arg);
	va_end(arg);

	// 假设 OLED_ShowStr 使用像素坐标 x 和字符行 y
	// 并且字体大小是 8 (高度)
	OLED_ShowStr(x, y, (char*)buffer, 8); // 去掉 * 8
  return len;
}

/* Oled 显示任务 */
void oled_task(void)
{
  // 清屏通常是需要的，否则旧内容会保留
  //OLED_Clear();
  Oled_Printf(0, 0, "Hello World!!!");
  Oled_Printf(0, 2, "Welcome to MCU!");
  // 刷新显示到屏幕 (如果驱动库需要)
  // OLED_Refresh_Gram(); // 取决于驱动库是否有显存刷新机制
}

注意： 上述 `Oled_Printf` 的实现假设 `OLED_ShowStr` 的 y 参数是像素坐标。如果 `OLED_ShowStr` 的 y 参数是字符行号，则调用应改为 `OLED_ShowStr(x, y, (uint8_t*)buffer, 8);`。请查阅你移植的 `oled.c` 中 `OLED_ShowStr` 函数的注释或实现来确认。同时，可能需要调用清屏函数 `OLED_Cls()` 和刷新函数（如果驱动库有缓冲区机制）。

包含应用头文件: 在你的主要头文件（例如 `main.h` 或 `mydefine.h`）中添加 `#include "oled_app.h"`。

5. 集成与测试

调用初始化: 在 `main.c` 文件的 `main` 函数中，在 I2C 初始化 (`MX_I2C1_Init()`) 之后 ，调用 OLED 初始化函数。

cpp 复制代码

// main.c
int main(void)
{
  // ... HAL_Init(), SystemClock_Config() ...
  MX_GPIO_Init();
  MX_I2C1_Init(); // 确保 I2C 初始化在前

  OLED_Init(); // 调用 OLED 初始化函数

  // ... 其他初始化 ...

  while (1)
  {
    // ... 主循环 ...
    // 如果没有使用调度器，可以在这里直接调用 oled_task()
    // oled_task();
    // HAL_Delay(100); // 添加延时避免过于频繁刷新
  }
}

集成到任务调度器 (如果使用): 如果你使用了任务调度器（如文档中的 `scheduler.c`），将 `oled_task` 添加到任务列表中，并设置合适的执行周期（例如 100ms 或 500ms，取决于刷新需求）。

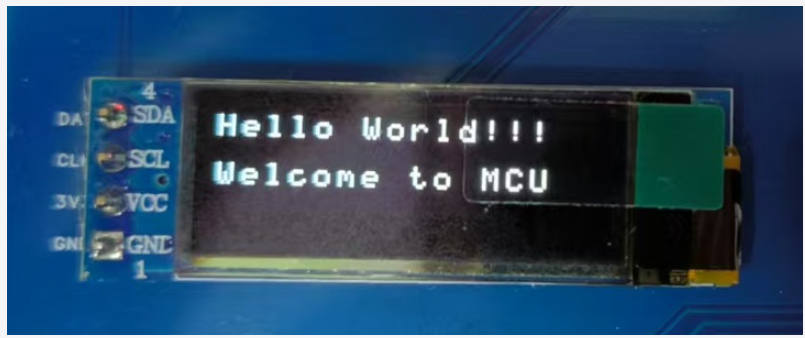

编译和下载: 编译整个工程，并将生成的目标文件下载到你的 STM32 开发板。
观察结果: 如果一切顺利，你的 OLED 屏幕应该会显示 "Hello World!!!" 和 "Welcome to MCU!"。

⚠️调试提示： 如果屏幕没有显示或显示异常：

检查硬件连接： 确认 SCL, SDA, VCC, GND 连接牢固且正确。
检查 I2C 地址： 确认驱动代码中的 `OLED_ADDRESS` 与模块地址匹配。
检查 I2C 句柄： 确认 `oled.c` 中使用的 I2C 句柄 (`&hi2c1`?) 与 CubeMX 生成的一致。
使用 `HAL_I2C_IsDeviceReady`： 在 `OLED_Init()` 之前调用此函数检查设备是否响应。
查看 `OLED_Init()`： 确保初始化函数被成功调用。
确认 `Oled_Printf` 实现： 检查 `OLED_ShowStr` 的参数含义，调整 `Oled_Printf` 中的调用。
清屏与刷新： 确保在显示前调用了清屏函数，并在需要时调用了刷新函数（如果驱动库有缓冲区机制）。

五、进阶：移植 u8g2 图形库

虽然基础的 SSD1306 驱动可以满足基本的文本和点线显示需求，但如果你想在 OLED 上绘制更复杂的图形、使用丰富的字体或者更方便地布局界面，强大的 u8g2 图形库是一个绝佳的选择。

u8g2 是一个适用于嵌入式系统的单色显示屏图形库，支持多种控制器（包括 SSD1306）和通信接口。它提供了丰富的绘图 API（点、线、矩形、圆形、文本等）和大量的字体支持。相比简单的字符驱动，u8g2 使得创建图形化界面和显示复杂信息变得更加容易。

接下来，我们将根据参考文档，演示如何将 u8g2 移植到我们的 STM32 项目中（基于硬件 I2C）。移植的核心在于提供平台相关的底层接口函数，让 u8g2 库能够控制 GPIO（如果需要）并与显示屏进行通信。

5.1 准备文件

下载 u8g2 的 C 源码包 (通常在 Github Releases 页面)。

原因: u8g2 是一个开源库，我们需要将其源代码集成到我们的嵌入式项目固件中，而不是像在 PC 开发中那样链接动态库。因此，必须下载其 C 语言源文件。
解压文件，找到 `csrc` 文件夹。这个文件夹包含了 u8g2 库的核心代码和支持的各种显示驱动。为了显著减小最终编译后的代码体积（嵌入式系统资源有限），我们需要进行裁剪。根据你的 OLED 型号删除 `csrc` 目录中不需要的显示驱动文件 (`u8x8_d_*.c`)。参考文档以 0.91 寸 OLED (通常是 SSD1306 控制器, 128x32 分辨率) 为例，建议只保留与 SSD1306 相关的驱动文件，例如 `u8x8_d_ssd1306_128x32_univision.c` (文件名可能因 u8g2 版本略有不同，查找包含 `ssd1306` 和对应分辨率的文件)，删除其他所有 `u8x8_d_*.c` 文件。

原因: 嵌入式系统通常 Flash (存储代码) 和 RAM (运行内存) 资源非常宝贵。u8g2 为了支持广泛的硬件，包含了大量驱动代码。将所有驱动都编译进项目会极大地浪费 Flash 空间。通过只保留我们实际使用的屏幕型号 (SSD1306, 128x32) 对应的驱动文件，可以有效减小固件大小。
修改 `u8g2_d_setup.c` 文件。此文件包含了针对不同显示屏、接口和缓冲模式的初始化设置函数 (`u8g2_Setup_...`)。同样为了精简，只保留与你选择的驱动和接口匹配的 setup 函数。参考文档示例针对 SSD1306、I2C 接口、128x32 分辨率，保留了 `u8g2_Setup_ssd1306_i2c_128x32_univision_f` ("f" 代表 full buffer 模式)。删除文件中其他的 `u8g2_Setup_...` 函数定义。

原因: 与驱动文件类似，`setup` 文件也包含了对应各种硬件组合的初始化代码。每个 `Setup` 函数都包含了特定的配置序列和对底层驱动、内存管理函数的调用。只保留与我们硬件 (SSD1306)、接口 (I2C)、分辨率 (128x32) 以及选择的缓冲模式 (Full Buffer 'f') 相匹配的那个 Setup 函数，可以进一步减小代码体积。

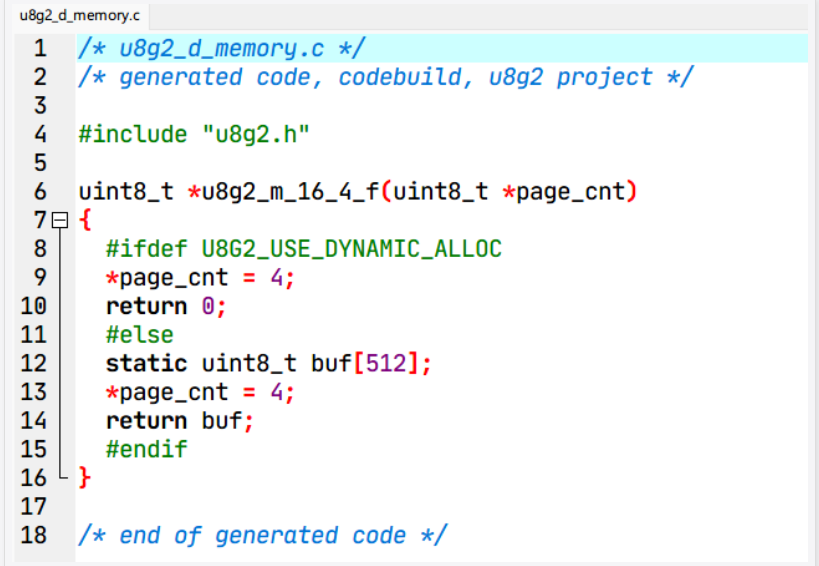

修改 `u8g2_d_memory.c` 文件。此文件包含不同缓冲区大小的内存管理函数 (`u8g2_m_...`)。你选择的 `Setup` 函数（上一步保留的）内部会调用一个特定的内存管理函数来分配显存缓冲区。例如，`u8g2_Setup_ssd1306_i2c_128x32_univision_f` 函数内部会调用 `u8g2_m_16_4_f`，这个函数名代表缓冲区大小：16 bytes/row * 4 rows = 64 bytes。对于 128x32 的屏幕，每个字节存 8 个像素，所以需要 128*32/8 = 512 bits = 64 bytes 的缓冲区，正好对应 `16_4` (16*8=128 像素宽，4*8=32 像素高)。为了节省空间，只保留这个被调用的内存函数 (`u8g2_m_16_4_f`)，删除其他 `u8g2_m_...` 函数定义。

原因: 不同的缓冲模式（全缓冲、页缓冲）需要不同大小的 RAM 缓冲区。`memory.c` 文件提供了管理这些不同大小缓冲区的函数。由于我们已经确定使用全缓冲模式 (`_f` 后缀的 Setup 函数)，并且该 Setup 函数只会调用一个特定的内存管理函数 (`u8g2_m_16_4_f`)，因此其他内存管理函数都是冗余的，可以删除以节省 Flash。

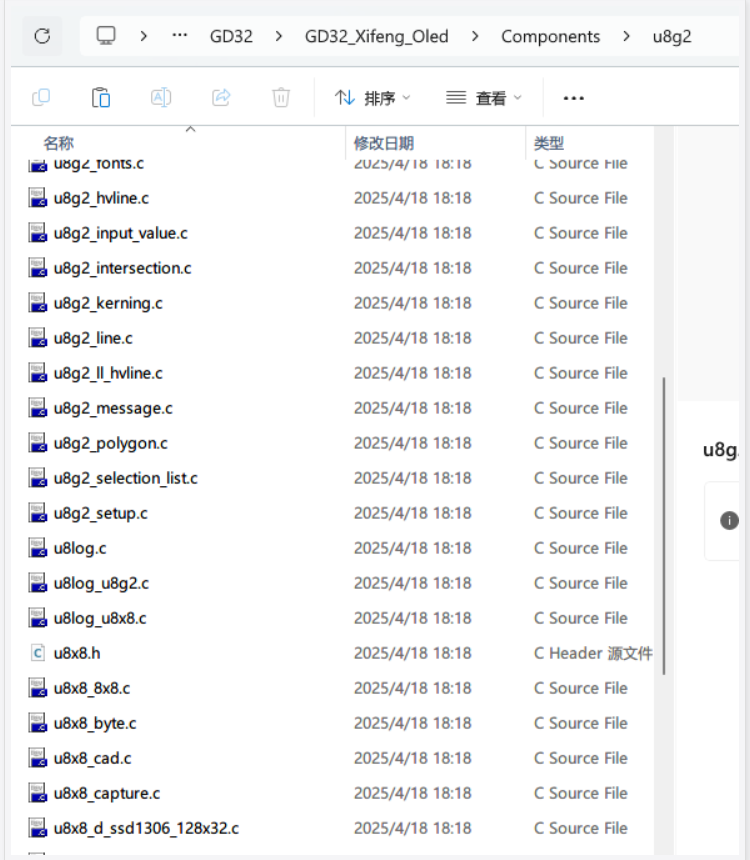

在你的项目 `Components` 文件夹下创建一个 `u8g2` 子文件夹，并将经过上述裁剪处理后的 `csrc` 文件夹中的所有剩余 `.c` 和 `.h` 文件复制到 `Components/u8g2` 中。

原因: 这是良好的项目组织习惯。将第三方库文件放在一个独立的目录（如 `Components/u8g2`）有助于保持项目结构的清晰，方便管理和未来的更新，避免与你自己的应用代码混淆。

5.2 引用文件 (以 Keil MDK 为例)

添加文件到工程:
- 在 Keil Project 窗口中，创建一个新分组 (如 `Components/u8g2`)。
- 右键点击该分组，选择 "Add Existing Files to Group..."。
- 导航到 `Components/u8g2` 文件夹，选择所有 `.c` 文件并添加。
原因: 仅仅将源文件复制到项目文件夹是不够的。你需要告诉 IDE (如 Keil) 这些 `.c` 文件是项目的一部分，需要被编译器编译，并最终链接到可执行固件中。通过 "Add Existing Files..." 操作完成这一步。
添加头文件路径:
- 点击魔术棒 (Options for Target)。
- 切换到 "C/C++" 选项卡。
- 在 "Include Paths" 中添加 `Components/u8g2` 文件夹的路径。
原因: 当你在自己的代码中 (如 `main.c` 或 `oled_app.c`) 写入 `#include "u8g2.h"` 时，编译器需要知道去哪里查找这个 `u8g2.h` 文件。通过在 "Include Paths" 中添加 `Components/u8g2` 路径，你告诉编译器在这个目录下搜索所需的头文件。

5.3 编写平台相关的回调函数

u8g2 通过回调函数与底层硬件交互（GPIO 控制和通信）。我们需要为 STM32 HAL 库实现这些回调函数。u8g2 将硬件交互分为两类：GPIO 及延时操作、字节传输操作（如 I2C, SPI）。我们需要根据选择的接口（这里是硬件 I2C）编写对应的回调函数。

原因: u8g2 库本身是平台无关的，它不知道你使用的是 STM32、ESP32 还是其他 MCU，也不知道你使用的是 HAL 库、LL 库还是寄存器操作。为了让 u8g2 能在你的特定平台上工作，你需要提供一组符合 u8g2 接口规范的回调函数，这些函数内部调用你平台（STM32 HAL）的 API 来完成实际的硬件操作（如 I2C 发送、延时等）。这是一种典型的硬件抽象层 (HAL) 或适配层 (Adapter) 的设计模式，实现了库与具体硬件的解耦。

参考 u8g2 官方移植指南获取更详细的说明。

在你的项目（例如，可以放在 `oled_app.c` 或新建一个 `u8g2_port.c` 文件）中实现以下两个函数:

cpp 复制代码

#include "u8g2.h"
#include "main.h" // 确保包含了 HAL 库和 I2C 定义
#include "i2c.h"  // 确保包含 I2C 句柄定义 (例如 hi2c1)

// u8g2 的 GPIO 和延时回调函数
uint8_t u8g2_gpio_and_delay_stm32(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
  switch(msg)
  {
    case U8X8_MSG_GPIO_AND_DELAY_INIT:
      // 初始化 GPIO (如果需要，例如 SPI 的 CS, DC, RST 引脚)
      // 对于硬件 I2C，这里通常不需要做什么
      break;
    case U8X8_MSG_DELAY_MILLI:
      // 原因: u8g2 内部某些操作需要毫秒级的延时等待。
      // 提供毫秒级延时，直接调用 HAL 库函数。
      HAL_Delay(arg_int);
      break;
    case U8X8_MSG_DELAY_10MICRO:
      // 原因: 某些通信协议或显示时序可能需要微秒级延时。
      // 提供 10 微秒延时。HAL_Delay(1) 精度不够（通常是毫秒级）。
      // 需要更精确的延时，可以使用 CPU NOP 指令或 DWT 定时器。
      // 以下简单循环仅为示例，**需要根据你的 CPU 时钟频率精确调整循环次数**。
      for (volatile uint32_t i = 0; i < 150; ++i) {} // 示例循环，计数需调整
      break;
    case U8X8_MSG_DELAY_100NANO:
      // 原因: 更精密的时序控制，通常在高速接口或特定操作中需要。
      // 提供 100 纳秒延时。非常短，通常用 NOP 指令实现。
      // **同样需要根据 CPU 时钟频率调整 NOP 数量**。
       __NOP(); __NOP(); __NOP(); // 示例 NOP
      break;
    case U8X8_MSG_GPIO_I2C_CLOCK: // [[fallthrough]] // Fallthrough 注释表示有意为之
    case U8X8_MSG_GPIO_I2C_DATA:
      // 控制 SCL/SDA 引脚电平。这些仅在**软件模拟 I2C** 时需要实现。
      // 使用硬件 I2C 时，这些消息可以忽略，由 HAL 库处理。
      break;
     // --- 以下是 GPIO 相关的消息，主要用于按键输入或 SPI 控制 ---
     // 如果你的 u8g2 应用需要读取按键或控制 SPI 引脚 (CS, DC, Reset)，
     // 你需要在这里根据 msg 类型读取/设置对应的 GPIO 引脚状态。
     // 对于仅使用硬件 I2C 显示的场景，可以像下面这样简单返回不支持。
     case U8X8_MSG_GPIO_CS:
        // SPI 片选控制
        break;
      case U8X8_MSG_GPIO_DC:
        // SPI 数据/命令线控制
        break;
      case U8X8_MSG_GPIO_RESET:
        // 显示屏复位引脚控制
        break;
    case U8X8_MSG_GPIO_MENU_SELECT:
      u8x8_SetGPIOResult(u8x8, /* 读取选择键 GPIO 状态 */ 0);
      break;
    default:
      u8x8_SetGPIOResult(u8x8, 1); // 不支持的消息
      break;
  }
  return 1;
}

// u8g2 的硬件 I2C 通信回调函数
uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
  static uint8_t buffer[32]; // u8g2 每次传输最大 32 字节
  static uint8_t buf_idx;
  uint8_t *data;

  switch(msg)
  {
    case U8X8_MSG_BYTE_SEND:
      // 原因: u8g2 通常不会一次性发送大量数据，而是分块发送。
      // 这个消息用于将一小块数据 (arg_int 字节) 从 u8g2 内部传递到我们的回调函数。
      // 我们需要将这些数据暂存到本地 buffer 中，等待 START/END_TRANSFER 信号。
      data = (uint8_t *)arg_ptr;
      while( arg_int > 0 )
      {
        buffer[buf_idx++] = *data;
        data++;
        arg_int--;
      }
      break;
    case U8X8_MSG_BYTE_INIT:
      // 原因: 提供一个机会进行 I2C 外设的初始化。
      // 初始化 I2C (通常在 main 函数中已完成)
      // 由于我们在 main 函数中已经调用了 MX_I2C1_Init()，这里通常可以留空。
      break;
    case U8X8_MSG_BYTE_SET_DC:
      // 原因: 这个消息用于 SPI 通信中控制 Data/Command 选择引脚。
      // 设置数据/命令线 (I2C 不需要)
      // I2C 通过特定的控制字节 (0x00 或 0x40) 区分命令和数据，因此该消息对于 I2C 无意义。
      break;
    case U8X8_MSG_BYTE_START_TRANSFER:
      // 原因: 标记一个 I2C 传输序列的开始。
      buf_idx = 0;
      // 我们在这里重置本地缓冲区的索引，准备接收新的数据块。
      break;
    case U8X8_MSG_BYTE_END_TRANSFER:
      // 原因: 标记一个 I2C 传输序列的结束。
      // 此时，本地 buffer 中已经暂存了所有需要发送的数据块。
      // 这是执行实际 I2C 发送操作的最佳时机。
      // 发送缓冲区中的数据
      // 注意: u8x8_GetI2CAddress(u8x8) 返回的是 7 位地址 * 2 = 8 位地址
      if (HAL_I2C_Master_Transmit(&hi2c1, u8x8_GetI2CAddress(u8x8), buffer, buf_idx, 100) != HAL_OK)
      {
        return 0; // 发送失败
      }
      break;
    default:
      return 0;
  }
  return 1;
}

注意：

请将上述代码中的 `&hi2c1` 替换为你实际使用的 I2C 句柄。
确保 `main.h` 或 `mydefine.h` 中包含了 `u8g2.h`。
如果你的回调函数放在单独的 `.c` 文件中，需要在头文件中声明它们，并在使用 u8g2 的地方包含该头文件。
`U8X8_MSG_DELAY_10MICRO` 和 `U8X8_MSG_DELAY_100NANO` 的延时实现需要根据你的 MCU 时钟频率精确调整，或者使用 DWT 定时器等更精确的方法。简单的 `HAL_Delay(1)` 对于微秒级延时来说太长了。

5.4 初始化 u8g2

声明 u8g2 结构体: 在全局范围（例如 `oled_app.c` 或 `main.c`）声明一个 `u8g2_t` 类型的结构体变量。如果需要在多个文件访问，使用 `extern`。

原因: `u8g2_t` 结构体是 u8g2 库的核心，它包含了显示屏的配置信息、指向底层回调函数的指针、内部状态以及显存缓冲区（如果是缓冲模式）等所有信息。我们需要创建一个这个类型的实例，后续所有 u8g2 API 调用都需要传递这个实例的指针 (`&u8g2`)。声明为全局变量使得它可以在初始化代码 (`main.c`) 和显示任务代码 (`oled_app.c`) 中共享访问。如果定义在一个 `.c` 文件中，需要在其他需要访问它的文件中使用 `extern` 关键字声明。
cpp 复制代码
```
// 在 oled_app.c 或 main.c
#include "u8g2.h"

u8g2_t u8g2; // 全局 u8g2 实例

// 如果在 oled_app.c 定义，在 oled_app.h 中声明:
// extern u8g2_t u8g2;
```
根据参考文档，如果在 `oled_task.c`（假设为 `oled_app.c`）中定义 `u8g2_t u8g2;`，则需要在 `mydefine.h`（或其他公共头文件）中添加 `extern u8g2_t u8g2;` 声明，以便 `main.c` 可以访问它进行初始化。

调用初始化函数: 在 `main.c` 的 `main` 函数中，替换掉之前 `OLED_Init()` 的调用 ，改为使用 u8g2 的初始化序列。这通常包括三个步骤：`setup`, `init display`, `set power save`。

原因: 初始化 u8g2 是一个标准流程，必须在使用任何绘图 API 之前完成：

`u8g2_Setup_...()`: 这是配置的核心。它将 `u8g2_t` 结构体与具体的硬件驱动、通信方式（通过回调函数指针）和缓冲模式关联起来。必须选择与硬件和回调函数完全匹配的 Setup 函数，否则无法正确工作。
`u8g2_InitDisplay()`: 这个函数会通过之前设置的回调函数，向 OLED 控制器 (SSD1306) 发送一系列初始化命令（类似于第 2.4 节描述的序列），配置其内部寄存器，使其准备好接收显示数据。
`u8g2_SetPowerSave(0)`: SSD1306 初始化后可能处于省电模式（屏幕关闭）。调用这个函数并传入参数 0 会发送命令 (0xAF) 来唤醒屏幕，使其正常显示。

cpp 复制代码

// main.c
#include "u8g2.h"
#include "mydefine.h" // 假设 extern u8g2_t u8g2; 在这里，或者直接包含定义了 u8g2 的头文件

// 声明回调函数原型 (如果定义在其他 .c 文件)
uint8_t u8g2_gpio_and_delay_stm32(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);


int main(void)
{
  // ... HAL_Init(), SystemClock_Config(), MX_GPIO_Init() ...
  MX_I2C1_Init(); // 确保 I2C 初始化在前

  // u8g2 初始化
  // 1. Setup: 这是最关键的一步，它配置了 u8g2 实例。
  //    - 选择与硬件匹配的 setup 函数 (SSD1306, I2C, 128x32, Full Buffer)。
  //    - &u8g2: 指向要配置的 u8g2 结构体实例的指针。
  //    - U8G2_R0: 旋转设置。U8G2_R0=0°, U8G2_R1=90°, U8G2_R2=180°, U8G2_R3=270°。
  //    - u8x8_byte_hw_i2c: 指向你的硬件 I2C 字节传输回调函数的指针。
  //    - u8g2_gpio_and_delay_stm32: 指向你的 GPIO 和延时回调函数的指针。
  u8g2_Setup_ssd1306_i2c_128x32_univision_f(&u8g2, U8G2_R0, u8x8_byte_hw_i2c, u8g2_gpio_and_delay_stm32);
  //    - &u8g2: u8g2 结构体指针
  //    - U8G2_R0: 旋转设置 (0度)
  // 2. Init Display: 发送初始化序列到 OLED
  u8g2_InitDisplay(&u8g2);

  // 3. Set Power Save: 唤醒屏幕。
  //    - 参数 0 表示关闭省电模式 (屏幕亮起)。
  //    - 参数 1 表示进入省电模式 (屏幕熄灭)。
  u8g2_SetPowerSave(&u8g2, 0);

  // (可选) 4. Clear Display: 清空屏幕物理显存。
  //    - 这个函数会立即发送清屏命令到设备。
  //    - 注意与 `u8g2_ClearBuffer` 的区别，后者仅清空内存中的缓冲区。
  // u8g2_ClearDisplay(&u8g2);

  // ... 其他初始化 ...

  while (1)
  {
    // ... 主循环 ...
  }
}

重要: 确保调用的 `u8g2_Setup_...` 函数与你在 5.1 步骤中保留的 setup 函数一致，并且与你的 OLED 屏幕型号 (SSD1306)、接口 (I2C)、分辨率 (128x32) 匹配。 `U8G2_R0` 表示无旋转，你可以根据需要选择 `U8G2_R1`, `U8G2_R2`, `U8G2_R3` 进行旋转。

5.5 测试 u8g2 显示

完成初始化后，就可以使用 u8g2 提供的丰富 API 来绘制图形和文本了。以下步骤展示了如何创建一个简单的显示任务并进行测试。

5.5.1 编写显示任务函数

修改之前的 `oled_task` 函数（或创建一个新的函数），用于执行具体的绘图操作。u8g2 (在全缓冲模式下) 的基本绘图流程如下：

清除缓冲区: 使用 u8g2_ClearBuffer() 清空 MCU RAM 中的图形缓冲区。
执行绘图: 调用各种 u8g2_Draw...() 函数（如绘制文本、线条、形状等）将内容绘制到缓冲区中。
发送缓冲区: 使用 u8g2_SendBuffer() 将 RAM 缓冲区中的最终画面一次性通过 I2C 发送到 OLED 屏幕。

以下是一个示例任务代码：

cpp 复制代码

// 在 oled_app.c (或包含 u8g2 定义的文件)
#include "u8g2.h"
#include "mydefine.h" // 确保包含 extern u8g2_t u8g2;

/* u8g2 显示任务示例 */
void oled_task(void) // 或者你定义的任务函数名
{
  // --- 准备阶段 ---
  // 设置绘图颜色 (对于单色屏，1 通常表示点亮像素)
  u8g2_SetDrawColor(&u8g2, 1);
  // 选择要使用的字体 (确保字体文件已添加到工程)
  u8g2_SetFont(&u8g2, u8g2_font_ncenB08_tr); // ncenB08: 字体名, _tr: 透明背景

  // --- 核心绘图流程 ---
  // 1. 清除内存缓冲区 (非常重要，每次绘制新帧前必须调用)
  u8g2_ClearBuffer(&u8g2);

  // 2. 使用 u8g2 API 在缓冲区中绘图
  //    所有绘图操作都作用于 RAM 中的缓冲区。
  // 绘制字符串 (参数: u8g2实例, x坐标, y坐标, 字符串)
  // y 坐标通常是字符串基线的位置。
  u8g2_DrawStr(&u8g2, 2, 12, "Hello u8g2!"); // 从 (2, 12) 开始绘制
  u8g2_DrawStr(&u8g2, 2, 28, "Micron Elec Studio"); // 绘制第二行

  // 绘制图形 (示例：一个空心圆和一个实心框)
  // 绘制圆 (参数: u8g2实例, 圆心x, 圆心y, 半径, 绘制选项)
  u8g2_DrawCircle(&u8g2, 90, 19, 10, U8G2_DRAW_ALL); // U8G2_DRAW_ALL 画圆周
  // 绘制实心框 (参数: u8g2实例, 左上角x, 左上角y, 宽度, 高度)
  // u8g2_DrawBox(&u8g2, 50, 15, 20, 10);
  // 绘制空心框 (参数: u8g2实例, 左上角x, 左上角y, 宽度, 高度)
  // u8g2_DrawFrame(&u8g2, 50, 15, 20, 10);

  // 3. 将缓冲区内容一次性发送到屏幕 (非常重要)
  //    这个函数会调用我们之前编写的 I2C 回调函数，将整个缓冲区的数据发送出去。
  u8g2_SendBuffer(&u8g2);
}

5.5.2 理解绘图流程与字体

流程:

u8g2_ClearBuffer(&u8g2);: 必须步骤。清空 RAM 缓冲区，为绘制新的一帧做准备。否则新内容会叠加在旧内容上。
(可选) u8g2_Set...(): 设置绘图属性，如 u8g2_SetFont() 选择字体，u8g2_SetDrawColor() 设置绘图颜色 (单色屏通常用 1)。
u8g2_Draw...(): 使用各种绘图函数（如 `u8g2_DrawStr`, `u8g2_DrawBox`, `u8g2_DrawLine`, `u8g2_DrawPixel` 等）在缓冲区中"作画"。坐标系原点 (0,0) 通常在左上角。
u8g2_SendBuffer(&u8g2);: 必须步骤。将 RAM 缓冲区的内容通过底层 I2C (或 SPI) 回调函数发送到屏幕硬件，实际更新显示。

字体:

u8g2 提供了极其丰富的字体库。
要使用某个字体，你需要从 u8g2 源码的 `tools/font/build/fonts` 目录中找到对应的字体 .c 文件 (例如 u8g2_font_ncenB08_tr.c)。
将这个字体 .c 文件添加到你的 Keil (或其他 IDE) 工程中，就像添加其他源文件一样。
在代码中，使用 u8g2_SetFont(&u8g2, 字体名); (例如 u8g2_SetFont(&u8g2, u8g2_font_ncenB08_tr);) 来启用该字体。后续的 u8g2_DrawStr 等函数就会使用这个字体进行渲染。
不同字体占用不同的 Flash 大小，选择时需要考虑资源限制。

5.5.3 集成与调用

确保你编写的 `oled_task` (或类似名称的) 函数被周期性调用。这可以通过以下方式实现：

在主循环中直接调用: 如果你的项目没有使用 RTOS 或任务调度器，可以在 `main.c` 的 `while(1)` 循环中直接调用 oled_task();，并加上适当的延时 HAL_Delay(100); (例如 100ms 刷新一次)。
添加到任务调度器: 如果你使用了类似 `scheduler.c` 的简单调度器，将 `oled_task` 添加到任务列表，并设置合适的执行间隔。
创建 RTOS 任务: 如果使用了 FreeRTOS 等实时操作系统，创建一个专门用于 OLED 显示的任务，在该任务的循环中调用 `oled_task()` 并使用 OS 提供的延时函数 (如 `vTaskDelay`)。

5.5.4 编译、下载与观察

编译工程: 重新编译整个项目。原因: 将所有修改（包括添加的 u8g2 源文件、回调函数、字体文件和调用代码）转换成 MCU 可以执行的机器码。确保没有编译错误（特别是字体文件是否正确添加、函数调用是否匹配）。
下载程序: 将生成的可执行文件下载到你的 STM32 开发板。原因: 将编译好的固件烧录到 MCU 的 Flash 中。
观察结果: 如果一切顺利，你的 OLED 屏幕应该会根据 `oled_task` 函数中的绘图指令显示相应的文本和图形（例如参考文档中最后的那个圆圈示例图）。原因: 验证移植和测试代码是否成功。

⚠️调试提示： 如果 u8g2 未能正常工作：

回调函数检查： 再次确认回调函数 (`u8g2_gpio_and_delay_stm32`, `u8x8_byte_hw_i2c`) 实现，特别是延时精度（虽然对于简单显示影响不大）和 `HAL_I2C_Master_Transmit` 调用中的 I2C 句柄、设备地址是否正确无误。可以尝试在回调函数中加入打印信息（如果使用了 UART）来调试。
Setup 函数选择： 这是最常见的错误来源之一。务必确保 `u8g2_Setup_...` 函数的名字与你的硬件（SSD1306）、接口（I2C）、分辨率（128x32）以及缓冲模式（`_f` 代表全缓冲）完全匹配。
初始化顺序： 确保 `MX_I2C1_Init()` 在 `u8g2_Setup_...`, `u8g2_InitDisplay`, `u8g2_SetPowerSave` 之前被调用。
全局变量声明： 检查 `u8g2_t u8g2;` 是否在所有使用它的文件（包括 `main.c` 和 `oled_app.c`）中都可见（通过 `extern` 或放在公共头文件）。
缓冲区流程： 对于全缓冲模式，必须遵循 `ClearBuffer -> Draw... -> SendBuffer` 的流程。忘记 `ClearBuffer` 会导致画面重叠，忘记 `SendBuffer` 则屏幕无任何更新。
字体包含： 如果使用了特定字体 (`u8g2_SetFont`)，务必将对应的字体 `.c` 文件添加到 Keil 工程并重新编译。
内存/栈大小： 全缓冲模式会占用等于屏幕像素位数的 RAM (128x32 / 8 = 64 Bytes)。虽然不多，但要确保 MCU 有足够 RAM。同时检查调用 `oled_task` 的任务（如果是 RTOS）或主循环是否有足够的栈空间，因为 u8g2 函数调用和缓冲区也需要栈。
I2C 地址确认： 再次核对 OLED 模块的实际 I2C 地址（通常是 0x78 或 0x7A），并确保 `u8x8_GetI2CAddress(&u8g2)` 返回的值是正确的 8 位地址。可以在 `u8x8_byte_hw_i2c` 回调中打印 `u8x8_GetI2CAddress(u8x8)` 的值来确认。

六、菜单系统：移植 WouoUI-Page

当需要在嵌入式项目中实现用户交互菜单时，一个结构良好、易于移植和使用的菜单框架能极大提高开发效率。WouoUI-Page (Github) 就是这样一款轻量级的嵌入式菜单框架。

主要特点 (根据参考文档):

移植方便: 所有核心文件都在一个文件夹内。
配置简单: 提供清晰易懂的配置文件 (`WouoUI_conf.h`)。
注释完善: 代码注释有助于理解。
配置项丰富: 可定制菜单外观和行为。
按键灵活: 易于与现有的按键检测逻辑集成。

本章节将详细介绍如何将 WouoUI-Page 移植到我们的项目中，假设你已经成功驱动了 OLED 显示屏 (例如使用第 4 节的基础驱动或第 5 节的 u8g2)。

6.1 准备文件

在项目的 `Components` 组件文件夹中，新建一个 `WouoUI_Page` 文件夹。

原因: 保持项目结构清晰，将第三方库文件与项目自身代码分离，便于管理和维护。
从 Github 仓库中下载源文件的压缩包。

原因: 获取 WouoUI-Page 框架的源代码，以便将其集成到我们的固件中。

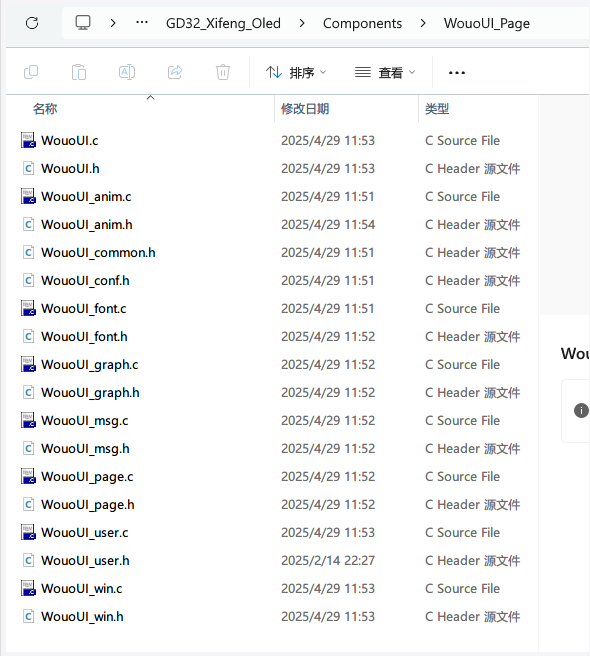

解压后将 `Csource` 文件夹中的所有 `.c` 和 `.h` 文件，全部复制到第一步创建的文件夹 `Components/WouoUI_Page` 中。

原因: 将框架的源文件放置到项目中指定的位置。参考文档建议使用其提供的修改版压缩包，可能已针对特定屏幕 (0.91 寸) 和编码 (GB2312) 进行了预配置，并包含示例菜单。

6.2 引用文件 (以 Keil MDK 为例)

添加文件到工程:
- 在 Keil Project 窗口中，创建一个新分组 (如 `Components/WouoUI_Page`)。
- 右键点击该分组，选择 "Add Existing Files to Group..."。
- 导航到 `Components/WouoUI_Page` 文件夹，选择所有 `.c` 文件并添加。
原因: 告知 IDE 需要编译这些 WouoUI-Page 的源文件，并将它们链接到最终的固件中。
添加头文件路径:
- 点击魔术棒 (Options for Target)。
- 切换到 "C/C++" 选项卡。
- 在 "Include Paths" 中添加 `Components/WouoUI_Page` 文件夹的路径。
原因: 让编译器在处理 `#include "WouoUI.h"` 等指令时，能够找到这些头文件所在的目录。

6.3 实现缓存刷新函数

WouoUI-Page 菜单框架本身不直接操作硬件，它将绘制好的菜单界面存储在一个缓冲区中。你需要提供一个函数，该函数能接收这个缓冲区，并将其内容发送到 OLED 屏幕上显示出来。函数的接口由 WouoUI-Page 定义。

原因: 这是框架与具体显示驱动解耦的关键。WouoUI-Page 只负责生成菜单的像素数据，而如何将这些数据显示到屏幕上，则由用户提供的这个"刷新函数"决定。这样，WouoUI-Page 就可以适配各种不同的 OLED 驱动（如基础驱动、u8g2 驱动等）。

如果你使用的是本教程第 4 节介绍的基础 OLED 驱动，可以实现如下函数（假设屏幕是 128x32，即 4 页）：

cpp 复制代码

#include "oled.h" // 假设你的基础驱动头文件是 oled.h

/**
 * @brief 将 WouoUI 缓冲区的数据发送到 OLED 显示
 * @param buff WouoUI 提供的缓冲区指针，大小为 [高度/8][宽度] 或 [4][128] for 128x32
 */
void OLED_SendBuff(uint8_t buff[4][128])
{
    // 遍历每一页 (0-3)
    for(uint8_t page = 0; page < 4; page++)
    {
        // 设置 OLED 的页地址
        OLED_Write_cmd(0xb0 + page); // 0xB0 - 0xB3

        // 设置 OLED 的列地址 (从第 0 列开始)
        OLED_Write_cmd(0x00); // 低半字节列地址
        OLED_Write_cmd(0x10); // 高半字节列地址 (0x10 | 0 = 0)

        // 循环写入该页的 128 列数据
        for (uint8_t column = 0; column < 128; column++)
        {
            // 从 WouoUI 缓冲区取数据，并通过基础驱动的数据写入函数发送
            OLED_Write_data(buff[page][column]);
        }
    }
}

⚠️注意：此处的 `OLED_Write_cmd` 和 `OLED_Write_data` 是你基础 OLED 驱动库提供的函数，你需要根据实际情况调整。缓冲区 `buff` 的维度也需要与你的屏幕和 WouoUI 配置匹配。

6.4 配置菜单 (WouoUI_conf.h)

WouoUI-Page 的主要配置都在 `WouoUI_conf.h` 文件中完成。你需要根据你的硬件和需求修改这些配置。

原因: 这个配置文件允许你定制菜单的外观（屏幕尺寸、字体、图标、间距等）和行为，而无需修改框架的核心代码，提高了可维护性和易用性。

以下是针对 0.91 寸 (128x32) OLED 的一些关键配置修改示例（根据参考文档）：

屏幕尺寸适配: 修改宏定义以匹配你的屏幕分辨率。

cpp 复制代码

/* WouoUI_conf.h - sekitar baris 14-15 */
//---------------------与UI相关的参数
#define WOUOUI_BUFF_WIDTH           128 // 屏幕宽 (保持 128)
#define WOUOUI_BUFF_HEIGHT          32  // 屏幕高 (修改为 32)

原因: 告诉框架它需要处理的画布大小，以便正确分配缓冲区和计算布局。

调整图标和磁贴样式: 参考文档建议修改一系列与磁贴（Tile）相关的参数，目的是在图标下方不显示标题磁贴（可能因为 32 像素高度空间不足）。

cpp 复制代码

/* WouoUI_conf.h - sekitar baris 26-39 */
//------------------与title页面相关的默认参数
#define DEFAULT_TILE_B_TITLE_FNOT           0  // 磁贴大标题字体 (设置为 0 可能表示禁用或隐藏)
#define DEFAULT_TILE_ICON_W                 30 // 磁贴图标宽度
#define DEFAULT_TILE_ICON_H                 30 // 磁贴图标高度 (接近屏幕高度)
#define DEFAULT_TILE_ICON_IND_U             0  // 磁贴指示器与磁贴的上边距
#define DEFAULT_TILE_ICON_IND_D             2  // 磁贴指示器与磁贴的下边距
#define DEFAULT_TILE_ICON_IND_L             2  // 磁贴指示器与磁贴的左边距
#define DEFAULT_TILE_ICON_IND_R             2  // 磁贴指示器与磁贴的右边距
#define DEFAULT_TILE_ICON_IND_SL            5  // 磁贴指示器边长SideLength
#define DEFAULT_TILE_ICON_S                 6  // 磁贴图标间距(图标边和边的距离)
#define DEFAULT_TILE_BAR_D                  2  // 磁贴装饰条下边距
#define DEFAULT_TILE_BAR_W                  0  // 磁贴装饰条宽度 (设置为 0 可能表示禁用)
#define DEFAULT_TILE_BAR_H                  0  // 磁贴装饰条高度 (设置为 0 可能表示禁用)
#define DEFAULT_TILE_SLIDESTR_MODE          2  // 磁贴标题文本的滚动模式

原因: 这些宏定义控制了主菜单界面（通常是图标或磁贴形式）的布局和元素尺寸。通过调整这些值，可以使菜单界面适应不同大小的屏幕并达到期望的视觉效果。将某些尺寸设为 0 通常是禁用对应元素的一种方式。
⚠️ 参考文档提示：将 `DEFAULT_TILE_B_TITLE_FNOT` 设置为 0 后，可能会导致编译错误。需要找到报错的语句（可能在 `WouoUI.c` 或相关文件中）并将其注释掉。

原因: 这可能是因为代码中存在对字体 0 的无效引用或处理逻辑。注释掉相关代码是临时的解决方案，更好的方法是理解该配置项的意图并相应修改代码逻辑。

其他配置: `WouoUI_conf.h` 中还有许多其他配置项，例如字体选择、颜色（对单色屏意义不大但可能影响反显）、动画效果等，你可以根据需要进一步探索和调整。

6.5 初始化及调用

包含头文件: 在你的主要头文件（如 `main.h` 或 `mydefine.h`）中包含 WouoUI 的核心头文件和用户菜单定义头文件。
cpp 复制代码
```
// mydefine.h 或 main.h
#include "WouoUI.h"      // WouoUI 核心框架
#include "WouoUI_user.h" // 用户自定义的菜单结构和回调函数 (通常需要用户创建或修改)
```
原因: 使得你的代码能够调用 WouoUI 框架提供的函数，并能访问用户定义的菜单项。
修改 Oled 显示任务函数: 将你之前的 Oled 显示逻辑（例如 `oled_task`）替换为调用 WouoUI 的主处理函数 `WouoUI_Proc()`。
cpp 复制代码
```
/* Oled 显示任务 (例如 oled_app.c) */
void oled_task(void)
{
  // 调用 WouoUI 处理函数，参数为两次调用之间的间隔时间 (ms)
  // 这个函数会处理按键输入、更新菜单状态、绘制缓冲区
  WouoUI_Proc(10); // 假设任务每 10ms 调用一次
}
```
原因: `WouoUI_Proc()` 是菜单框架的"引擎"。你需要周期性地调用它，它会检查是否有按键消息、更新菜单状态（如高亮项、页面切换）、根据当前状态重新绘制菜单界面到内部缓冲区，并在需要时（状态变化后）调用你绑定的刷新函数来更新屏幕。传入的时间间隔参数有助于框架处理动画和定时事件。
💡 性能提示：如果 `WouoUI_Proc()` 执行时间较长或包含阻塞操作（如效率低的刷屏函数），可能会导致系统卡顿。参考文档建议可以将其放在定时器中断回调中执行（例如 10ms 定时中断），以保证固定的调用频率。但这需要注意中断服务程序应尽可能快地执行完毕。
cpp 复制代码
```
// 示例：在 TIM2 中断回调中调用 (需要先配置并启动 TIM2)
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  if (htim->Instance == TIM2) // 确保是 TIM2 中断
  {
    WouoUI_Proc(10); // 假设 TIM2 配置为 10ms 中断一次
  }
}

// 在 main 函数中初始化后启动定时器中断
// HAL_TIM_Base_Start_IT(&htim2);
```

在 main 函数中进行初始化: 在你的主函数 `main()` 中，执行 OLED 初始化之后，需要调用 WouoUI 的初始化相关函数。

cpp 复制代码

// main.c
#include "main.h"
#include "oled.h" // 或 u8g2.h, 取决于你的显示驱动
#include "WouoUI.h"
#include "WouoUI_user.h"

// 假设你的缓存刷新函数是 OLED_SendBuff
extern void OLED_SendBuff(uint8_t buff[4][128]);

int main(void)
{
  // ... 系统初始化 ...
  OLED_Init(); // 假设调用基础驱动的初始化
  // 或者 u8g2 初始化序列...

  // --- WouoUI 初始化 ---
  // 1. 选择默认UI (如果 WouoUI_user.c 中定义了多个 UI 实例)
  WouoUI_SelectDefaultUI();

  // 2. 绑定缓存刷新函数 (关键步骤)
  //    将你实现的 OLED_SendBuff 函数地址传递给 WouoUI 框架
  WouoUI_AttachSendBuffFun(OLED_SendBuff);

  // 3. 初始化用户菜单 (执行 WouoUI_user.c/h 中定义的菜单结构初始化)
  TestUI_Init(); // 函数名取决于用户文件，通常是初始化页面、列表项等
  // --- WouoUI 初始化完成 ---

  while (1)
  {
    // 如果不在中断中调用 WouoUI_Proc，可以在这里调用
    // oled_task();
    // HAL_Delay(10); // 配合 oled_task 中的 WouoUI_Proc(10)
  }
}

原因: 这是将 WouoUI 框架与你的系统连接起来的关键步骤：

`WouoUI_SelectDefaultUI()`: （如果需要）选择要激活的菜单实例。
`WouoUI_AttachSendBuffFun()`: **极其重要**。告诉 WouoUI 框架当它完成菜单绘制后，应该调用哪个函数 (`OLED_SendBuff`) 来将缓冲区内容刷新到屏幕上。
`TestUI_Init()` (或类似名称): 执行用户定义的菜单初始化代码，这部分通常在 `WouoUI_user.c/h` 中实现，用于创建菜单页面、添加列表项、绑定回调函数等。没有这一步，菜单就是空的。

解决命名冲突 (如果需要): 参考文档提到，如果基础 OLED 驱动 (`oled.c`, `oledfont.h`) 中有与 WouoUI 库（或其依赖的库）冲突的名称（例如 `F8X16` 字体），需要重命名其中一个以解决冲突。例如，将驱动中的 `F8X16` 改为 `Oled_F8X16`。

原因: C 语言不允许在同一作用域内存在同名的函数或全局变量。如果两个不同的库使用了相同的名称，编译器会报错。重命名是解决此问题的常用方法。
编译下载观察: 完成以上步骤后，编译并下载固件。

原因: 验证之前的配置和初始化是否正确。如果一切顺利，你应该能在 OLED 上看到 WouoUI-Page 的初始菜单界面。

6.6 绑定按键操作

菜单需要响应用户的按键输入（上、下、左、右、确认、返回等）才能进行导航和交互。WouoUI-Page 提供了一个消息队列机制来接收按键事件。

原因: WouoUI 框架本身不包含具体的按键驱动代码。它定义了一组标准的菜单操作消息 (`InputMsg` 枚举)。你需要将你项目中实际的按键事件（来自你的按键驱动，如 GPIO 中断、轮询检测、或者像 ebtn 这样的按键库）映射到这些标准消息，并通过 `WOUOUI_MSG_QUE_SEND()` 函数发送给 WouoUI 的消息队列。这样，`WouoUI_Proc()` 函数在执行时就能从队列中获取用户的操作意图，并更新菜单状态。

WouoUI 定义了以下消息类型 (`InputMsg`)：

cpp 复制代码

typedef enum {
    msg_up = 0x00,   // 上移 / 上一个
    msg_down,        // 下移 / 下一个
    msg_left,        // 左移 / 上一个 (混合模式)
    msg_right,       // 右移 / 下一个 (混合模式)
    msg_click,       // 确认 / 点击
    msg_return,      // 返回 / 退出
    msg_home,        // 回主界面 (可能未完全实现)
    msg_none = 0xFF, // 无操作
} InputMsg;

你需要在你的按键处理函数中，根据检测到的按键事件，调用 `WOUOUI_MSG_QUE_SEND()` 发送对应的消息。以下是使用 ebtn 按键库的示例（来自参考文档）：

cpp 复制代码

#include "ebtn.h" // 假设使用了 ebtn 库
#include "WouoUI.h"

// ebtn 按键事件回调函数
void prv_btn_event(struct ebtn_btn *btn, ebtn_evt_t evt)
{
    // 示例：假设 Button 0 按键单击事件对应菜单"上"操作
    if ((btn->key_id == USER_BUTTON_0) && (evt == EBTN_EVT_CLICK))
    {
        // ... (你自己的其他按键处理，例如切换 LED) ...
        // 发送"上"消息给 WouoUI
        WOUOUI_MSG_QUE_SEND(msg_up);
    }

    // 示例：假设 Button 1 按键单击事件对应菜单"下"操作
    if ((btn->key_id == USER_BUTTON_1) && (evt == EBTN_EVT_CLICK))
    {
        // ...
        WOUOUI_MSG_QUE_SEND(msg_down);
    }

    // 示例：假设 Button 2 按键单击事件对应菜单"左"操作
    if ((btn->key_id == USER_BUTTON_2) && (evt == EBTN_EVT_CLICK))
    {
        // ...
        WOUOUI_MSG_QUE_SEND(msg_left);
    }

    // 示例：假设 Button 3 按键单击事件对应菜单"右"操作
    if ((btn->key_id == USER_BUTTON_3) && (evt == EBTN_EVT_CLICK))
    {
        // ...
        WOUOUI_MSG_QUE_SEND(msg_right);
    }

    // 示例：假设 Button 4 按键单击事件对应菜单"返回"操作
    if ((btn->key_id == USER_BUTTON_4) && (evt == EBTN_EVT_CLICK))
    {
        // ...
        WOUOUI_MSG_QUE_SEND(msg_return);
    }

    // 示例：假设 Button 5 按键单击事件对应菜单"确认"操作
    if ((btn->key_id == USER_BUTTON_5) && (evt == EBTN_EVT_CLICK))
    {
        // ...
        WOUOUI_MSG_QUE_SEND(msg_click);
    }

    // 可以添加对长按、双击等事件的处理，并映射到 WouoUI 消息
    // if ((btn->key_id == USER_BUTTON_X) && (evt == EBTN_EVT_LONG_PRESS_START)) { ... }
}

编译下载后，你应该能够通过按键来控制菜单的上下移动、确认和返回等操作了。

6.7 使用 u8g2 提高刷新效率 (可选)

如果在实际使用中感觉菜单响应迟缓、不够流畅，尤其是在菜单切换或滚动时，这很可能是因为你在 6.3 节实现的 `OLED_SendBuff` 函数效率不高。

原因: 基础的 OLED 驱动通常是逐字节或逐页发送数据，并且每次发送前可能需要设置页地址和列地址，这涉及到多次 I2C 命令传输，相对耗时。而像 u8g2 这样的图形库，其底层通信回调 (`u8x8_byte_hw_i2c`) 通常经过优化，能够更高效地批量发送数据。此外，u8g2 的 `SendBuffer` 函数内部可能包含了更优化的传输策略。

如果你已经移植了 u8g2 (如第 5 节所述)，并且 WouoUI 的缓冲区大小与 u8g2 配置的缓冲区大小一致（例如都是 128x32 全缓冲），你可以修改 `OLED_SendBuff` 函数，使其利用 u8g2 的缓冲区和发送机制来提高效率。

前提:

u8g2 已经成功初始化 (调用了 `u8g2_Setup_...`, `u8g2_InitDisplay`, `u8g2_SetPowerSave`)。
WouoUI 和 u8g2 都配置为相同的屏幕尺寸和缓冲模式 (例如 128x32 全缓冲)。

修改后的 `OLED_SendBuff` 函数如下：

cpp 复制代码

#include "u8g2.h" // 需要包含 u8g2 头文件
#include  // 需要包含 string.h 以使用 memcpy

// 假设全局 u8g2 实例变量名为 u8g2
extern u8g2_t u8g2;

/**
 * @brief 使用 u8g2 的缓冲区和发送函数来刷新 WouoUI 的内容
 * @param buff WouoUI 提供的缓冲区指针，大小 [4][128] for 128x32
 */
void OLED_SendBuff(uint8_t buff[4][128])
{
    // 1. 获取 u8g2 内部 RAM 缓冲区的指针
    uint8_t *u8g2_buffer = u8g2_GetBufferPtr(&u8g2);

    // 2. 将 WouoUI 缓冲区的内容完整地复制到 u8g2 的缓冲区中
    //    注意：确保两个缓冲区大小完全一致 (4 * 128 bytes)
    memcpy(u8g2_buffer, buff, 4 * 128);

    // 3. 调用 u8g2 的发送函数，将 u8g2 缓冲区的内容发送到 OLED
    //    这将使用 u8g2 配置的高效 I2C 回调函数来完成传输
    u8g2_SendBuffer(&u8g2);
}

原因: 这个修改利用了 u8g2 可能更优化的底层 I2C/SPI 传输实现。通过 `memcpy` 将 WouoUI 生成的图像数据快速复制到 u8g2 的 RAM 缓冲区，然后调用 `u8g2_SendBuffer()`，让 u8g2 接管实际的硬件发送过程，从而可能获得更流畅的菜单体验。

编译下载这个修改后的版本，体验菜单的流畅度是否有所提升。

【嵌入式学习笔记】OLED 显示驱动 (SSD1306)

前言

一、I²C协议

1.1. I²C协议简介

1.2. I²C协议基础概念

1.3. I²C高级机制（了解即可）

总线仲裁

时钟同步

多字节寻址

通用调用地址

高速模式和快速模式+

安全扩展

1.4. I²C与其他通信协议对比（了解即可）

1.5. I²C实际常见应用场景

温度传感器读取

OLED显示屏控制

EEPROM数据存储

多传感器系统集成

二、认识核心：SSD1306 控制芯片

2.1 主要特性

2.2 I2C 通信协议

2.3 显示原理

2.4 控制流程

2.5 开发思路

三、HAL I2C API 解析

3.1 I2C 相关 API

四、STM32 I2C 配置

4.1. I2C: 模式选择

4.2 实战演练：移植 SSD1306 驱动

1. 获取并放置驱动文件

2. CubeMX 配置 I2C

3. 移植与配置驱动代码 (以 Keil MDK 为例)

4. 创建应用层接口与任务

5. 集成与测试

五、 进阶：移植 u8g2 图形库

5.1 准备文件

5.2 引用文件 (以 Keil MDK 为例)

5.3 编写平台相关的回调函数

5.4 初始化 u8g2

5.5 测试 u8g2 显示

5.5.1 编写显示任务函数

5.5.2 理解绘图流程与字体

流程:

字体:

5.5.3 集成与调用

5.5.4 编译、下载与观察

六、菜单系统：移植 WouoUI-Page

6.1 准备文件

6.2 引用文件 (以 Keil MDK 为例)

6.3 实现缓存刷新函数

6.4 配置菜单 (WouoUI_conf.h)

6.5 初始化及调用

6.6 绑定按键操作

6.7 使用 u8g2 提高刷新效率 (可选)

五、进阶：移植 u8g2 图形库
