ARM 嵌入式系统与内核架构详解
一、计算机系统基本组成
1.1 计算机硬件系统基本组成
-
CPU（中央处理器）：控制单元 + 运算单元 + 寄存器
-
存储器系统：
-
内存（主存）：RAM、ROM
-
外存：硬盘、闪存等
-
-
输入/输出设备
-
总线系统

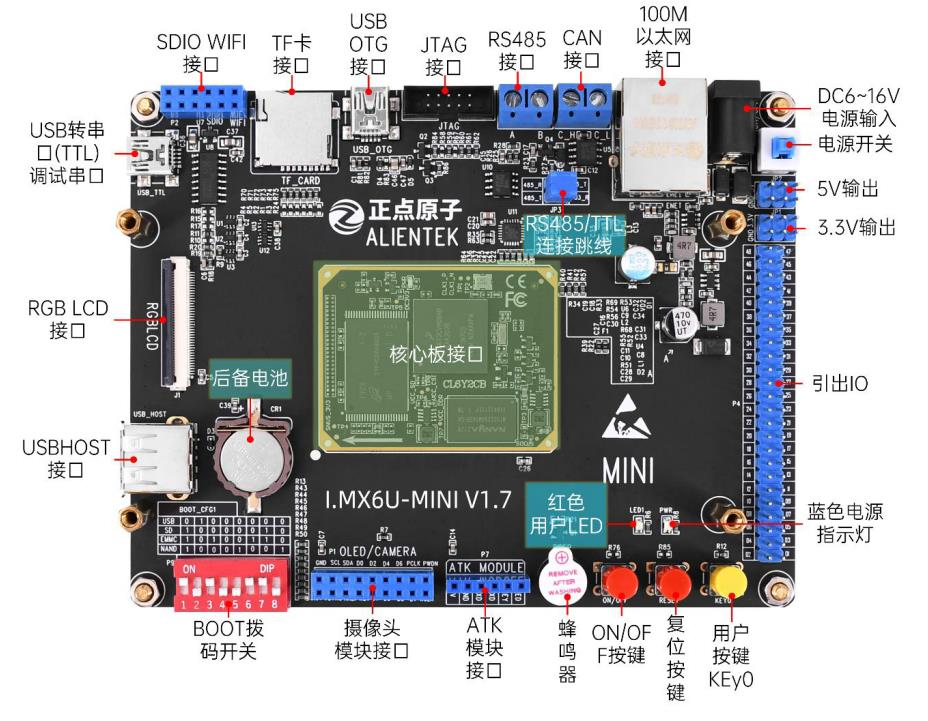

1.2 嵌入式系统定义
以应用为中心，以计算机技术为基础，软硬件可裁剪的专用计算机系统。
设计考虑因素：功能、体积、环境、稳定性、可靠性、成本、功耗
1.3 处理器分类
| 类型 | 全称 | 特点 | 应用场景 |
|---|---|---|---|
| CPU | Central Processing Unit | 通用处理器核心 | 通用计算 |
| GPU | Graphics Processing Unit | 图形处理单元 | 图形渲染、并行计算 |
| FPU | Float Processing Unit | 浮点处理单元 | 高强度数学运算 |
| MCU | Micro Control Unit | 微控制器 | 单片机，片上集成外设 |
| DSP | Digital Signal Processing | 数字信号处理器 | 数字信号处理 |
| MPU | Micro Processing Unit | 微处理器 | 通用型，性能较强 |
| SoC | System on Chip | 片上系统 | 集成多种处理器和功能模块 |
二、存储器详解
2.1 RAM（随机访问存储器）分类
SRAM（静态RAM）
-
存储原理：使用晶体管存储0、1（6个晶体管构成1个存储单元）
-
特点：
-
速度快（访问时间：10-30ns）
-
成本高（面积大，制造复杂）
-
存储密度低
-
不需要刷新电路
-
功耗相对较低（静态功耗）
-
-
应用：Cache（高速缓存）、片上RAM
DRAM（动态RAM）
-
存储原理：用电容充放电存储0、1（1个晶体管+1个电容）
-
特点：
-
需要定期刷新（防止电容漏电导致数据丢失）
-
存储密度高
-
成本低
-
速度较SRAM慢（访问时间：50-70ns）
-
需要外部刷新电路
-
-
刷新机制：每隔64ms刷新所有行
SDRAM（同步DRAM）
-
改进：增加同步时钟，与系统时钟同步
-
特点：
-
支持突发传输
-
更高的数据传输率
-
需要时钟信号
-
-
工作模式：单倍数据率
DDR SDRAM（双倍数据率SDRAM）
-
核心原理：在时钟上升沿和下降沿都传输数据
-
发展历程：
-
DDR1：2倍预取，电压2.5V
-
DDR2：4倍预取，电压1.8V
-
DDR3：8倍预取，电压1.5V
-
DDR4：8倍预取，电压1.2V
-
DDR5：16倍预取，电压1.1V
-
-
特点：带宽倍增，功耗降低
iRAM（内部RAM）
-
本质：SoC内部的SRAM
-
特点：
-
访问速度最快（与CPU同频率）
-
功耗最低
-
容量有限（通常几KB到几MB）
-
不需要外部总线访问
-
-
用途：关键代码段、实时数据、栈空间
2.2 ROM（只读存储器）分类
传统ROM
-
MASK ROM：掩模ROM，工厂编程，不可更改
-
PROM：可编程ROM，一次编程
-
EPROM：可擦除PROM，紫外线擦除
-
EEPROM：电可擦除PROM，按字节擦写
Flash Memory
-
NOR Flash：
-
支持XIP（eXecute In Place）
-
随机访问速度快
-
容量较小（通常≤256MB）
-
价格较高
-
用于存储引导代码、关键程序
-
-
NAND Flash：
-
按页/块访问
-
容量大（GB到TB级别）
-
价格低
-
需要坏块管理
-
用于大容量存储
-
-
eMMC（嵌入式多媒体卡）：
-
本质：NAND Flash + 控制器 + 标准接口
-
特点：简化设计，提高可靠性
-
与SD卡区别：直接焊接在板上，更稳定
-
三、ARM内核架构详解
3.1 指令集架构
| 类型 | 全称 | 特点 | 代表架构 |
|---|---|---|---|
| CISC | Complex Instruction Set Computer | 指令复杂，长度可变，微码控制 | x86 |
| RISC | Reduced Instruction Set Computer | 指令精简，长度固定，硬件直接译码 | ARM, MIPS, RISC-V |
ARM特点：Load/Store架构，大多数指令只能操作寄存器
3.2 ARM架构演进
-
ARMv1-v3：早期版本
-
ARMv4：引入Thumb指令集（16位）
-
ARMv5：增强DSP指令
-
ARMv6：引入SIMD，改进多媒体
-
ARMv7：支持Thumb-2，引入NEON
-
ARMv8：引入64位架构（AArch64）
-
ARMv9：安全性增强，AI加速
3.3 Cortex系列
| 系列 | 应用领域 | 特点 | 典型型号 |
|---|---|---|---|
| Cortex-A | 应用处理器 | 高性能，支持MMU，运行Linux/Android | A53, A72, A76 |
| Cortex-R | 实时系统 | 高可靠性，实时响应，错误检测纠正 | R4, R5, R52 |
| Cortex-M | 微控制器 | 低功耗，低成本，中断响应快 | M0, M3, M4, M7 |
3.4 ARM内核组成器件（以Cortex-A系列为例）
1. 处理器核心（Core）
-
取指单元：从内存获取指令
-
译码单元：将指令解码为微操作
-
执行单元：
-
ALU（算术逻辑单元）
-
FPU（浮点单元）
-
NEON（SIMD单元）
-
-
流水线：多级流水线提高效率
2. 寄存器组
-
通用寄存器（R0-R15）：
-
R0-R12：通用目的
-
R13（SP）：栈指针
-
R14（LR）：链接寄存器（保存返回地址）
-
R15（PC）：程序计数器
-
-
程序状态寄存器：
-
CPSR（Current Program Status Register）
-
SPSR（Saved Program Status Register，异常模式时保存CPSR）
-
3. 存储系统
-
Cache：
-
L1 Cache：分离的指令Cache和数据Cache
-
L2 Cache：统一的指令/数据Cache
-
缓存一致性协议：MOESI/MESI
-
-
TLB（Translation Lookaside Buffer）：加速虚拟地址转换
-
MMU（Memory Management Unit）：内存管理，虚拟地址到物理地址转换
4. 中断控制器
-
GIC（Generic Interrupt Controller）：
-
支持多核中断分发
-
优先级管理
-
中断屏蔽
-
5. 调试系统
-
JTAG/SWD接口
-
ETM（Embedded Trace Macrocell）：指令跟踪
-
DWT（Data Watchpoint and Trace）：数据观察点
-
ITM（Instrumentation Trace Macrocell）：软件跟踪
6. 总线接口
-
AMBA（Advanced Microcontroller Bus Architecture）：
-
AXI（Advanced eXtensible Interface）：高性能
-
AHB（Advanced High-performance Bus）：中等性能
-
APB（Advanced Peripheral Bus）：低功耗外设
-
7. 电源管理
-
时钟门控：关闭不使用的模块时钟
-
电源门控：关闭不使用的模块电源
-
动态电压频率调整（DVFS）
3.5 ARM工作模式（7种）
特权模式
-
系统模式（System, sys）
-
特权级：特权模式
-
使用寄存器：与用户模式相同
-
用途：运行操作系统任务
-
-
快速中断模式（FIQ, fiq）
-
特权级：特权模式
-
专用寄存器：R8_fiq-R14_fiq
-
用途：高速中断处理
-
特点：中断自动屏蔽，有独立寄存器组
-
-
外部中断模式（IRQ, irq）
-
特权级：特权模式
-
用途：普通中断处理
-
特点：比FIQ优先级低
-
-
管理模式（Supervisor, svc）
-
特权级：特权模式
-
进入方式：复位、SWI指令
-
用途：操作系统保护模式，处理软件中断
-
-
中止模式（Abort, abt）
-
特权级：特权模式
-
进入方式：数据/指令预取异常
-
用途：内存保护、虚拟内存管理
-
-
未定义模式（Undefined, und）
-
特权级：特权模式
-
进入方式：执行未定义指令
-
用途：软件仿真、扩展指令集
-
非特权模式
-
用户模式（User, usr）
-
特权级：非特权模式
-
限制：不能访问受限资源，不能直接切换模式
-
用途：运行应用程序
-
模式切换
-
自动切换：异常发生时自动切换
-
手动切换：修改CPSR模式位（只能在特权模式下）
-
返回用户模式：通过恢复CPSR（从SPSR）或直接修改CPSR
3.6 异常向量表
异常向量表位置
地址 异常类型 进入模式
0x00000000 复位 管理模式
0x00000004 未定义指令 未定义模式
0x00000008 软件中断（SWI） 管理模式
0x0000000C 预取中止 中止模式
0x00000010 数据中止 中止模式
0x00000014 保留 -
0x00000018 外部中断（IRQ） 外部中断模式
0x0000001C 快速中断（FIQ） 快速中断模式异常处理流程
-
异常发生：CPU检测到异常条件
-
保存状态：
-
将下一条指令地址保存到相应模式的LR（R14）
-
将CPSR保存到相应模式的SPSR
-
-
模式切换：切换到对应的异常模式
-
PC跳转：跳转到异常向量表对应地址
-
中断屏蔽：根据需要屏蔽某些中断
-
异常处理：执行异常处理程序
-
异常返回：
-
恢复CPSR（从SPSR）
-
恢复PC（从LR，需要调整）
-
异常优先级
-
复位（最高优先级）
-
数据中止
-
FIQ
-
IRQ
-
预取中止
-
未定义指令、SWI（最低优先级）
FIQ与IRQ的区别
| 特性 | FIQ | IRQ |
|---|---|---|
| 优先级 | 高 | 低 |
| 向量位置 | 0x1C（向量表末尾） | 0x18 |
| 专用寄存器 | R8-R14有专用备份 | 与用户模式共享 |
| 中断屏蔽 | 自动屏蔽FIQ | 不自动屏蔽 |
| 使用场景 | 实时性要求高 | 普通中断 |
3.7 寄存器组织细节
Banked寄存器
-
不同模式有自己的专用寄存器：
-
R13（SP）：每个模式都有自己的栈指针
-
R14（LR）：每个模式都有自己的链接寄存器
-
SPSR：除用户模式外，其他模式都有
-
CPSR寄存器格式（32位）
31 30 29 28 27 ... 8 7 6 5 4 ... 0
N Z C V 保留 I F T 模式位-
条件标志位：
-
N（Negative）：结果为负
-
Z（Zero）：结果为零
-
C（Carry）：进位/借位
-
V（Overflow）：溢出
-
-
控制位：
-
I：IRQ中断禁止（1=禁止）
-
F：FIQ中断禁止（1=禁止）
-
T：Thumb状态位（1=Thumb模式，0=ARM模式）
-
模式位[4:0]：指定当前处理器模式
-
3.8 内存管理
MMU功能
-
地址转换：虚拟地址→物理地址
-
内存保护：设置访问权限
-
Cache控制：设置缓存策略
-
总线优先级：设置访问优先级
页表结构
-
一级页表：粗粒度划分（1MB sections）
-
二级页表：细粒度划分（4KB pages）
-
TLB：缓存最近使用的页表项
内存访问属性
-
访问权限：无访问/只读/读写
-
域（Domain）：16个域，控制访问权限
-
缓存策略：
-
可缓存/不可缓存
-
写回/写通
-
分配/不分配
-
3.9 调试与跟踪
调试接口
-
JTAG：标准调试接口，引脚多（5线）
-
SWD：串行调试，引脚少（2线）
-
SWO：串行线输出，用于跟踪
跟踪组件
-
ETM：实时指令跟踪
-
ITM：软件插装跟踪
-
DWT：
-
数据观察点
-
性能计数
-
程序流跟踪
-
四、编程模型细节
4.1 指令流水线
典型的3级流水线：
-
取指（Fetch）：从内存读取指令
-
译码（Decode）：解码指令，读取操作数
-
执行（Execute）：执行操作，写回结果
流水线冲突：
-
结构冲突：资源争用
-
数据冲突：数据依赖
-
控制冲突：分支指令
4.2 异常返回指令
| 指令 | 功能 | 说明 |
|---|---|---|
| MOVS PC, LR | 从异常返回 | 最简单方式 |
| SUBS PC, LR, #4 | 标准返回 | 调整LR值 |
| LDMFD SP!, {PC}^ | 从栈恢复 | 恢复CPSR和PC |
4.3 中断延迟
-
最佳情况：3个时钟周期
-
1周期：检测中断
-
2周期：流水线刷新
-
3周期：跳转到向量表
-
-
最坏情况：取决于当前指令和流水线状态
4.4 电源管理状态
-
运行状态（Run）：全速运行
-
睡眠状态（Sleep）：时钟门控
-
停止状态（Stop）：部分电源关闭
-
待机状态（Standby）：仅保持必要逻辑
-
关机状态（Shutdown）：完全断电
五、总结要点
-
ARM是RISC架构，采用Load/Store模型
-
7种工作模式中，6种为特权模式，1种为用户模式
-
异常向量表固定在低地址空间，每个异常对应4字节
-
FIQ有专用寄存器，中断响应更快
-
CPSR是关键寄存器，包含条件标志和控制位
-
MMU实现虚拟内存，提供内存保护和地址转换
-
多层次存储体系：寄存器→Cache→主存→外存
-
异常处理需要保存上下文，包括PC和CPSR
