《数字图像处理》第 1 章 绪论

前言

大家好！今天开始我们系统学习《数字图像处理》的第一篇内容 ------ 绪论。作为整个数字图像处理知识体系的开篇，这一章主要帮大家建立对数字图像处理的整体认知，包括它的定义、起源、应用场景、基本流程和系统组成。全文结合实战代码，通过可视化对比让抽象概念更易理解，新手也能轻松上手。

---

1.1 什么是数字图像处理

核心定义

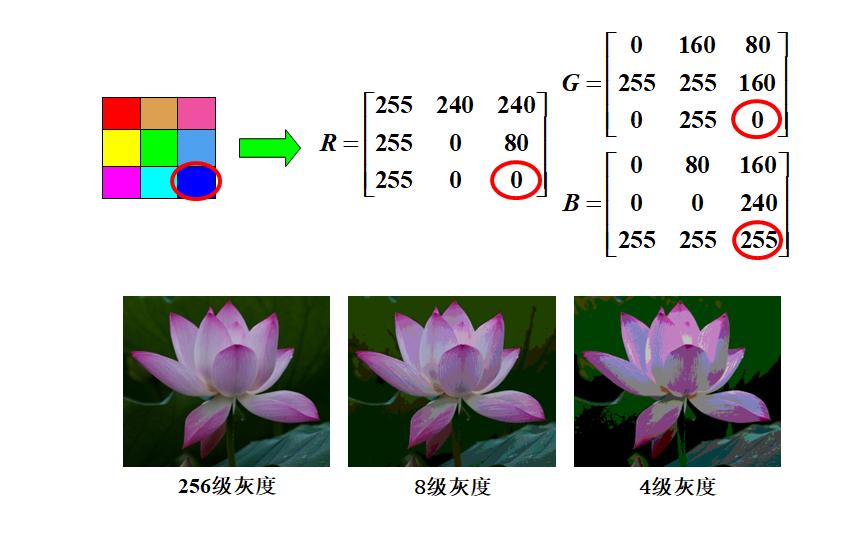

数字图像处理（Digital Image Processing, DIP）是指将图像以数字形式（像素矩阵）表示后，利用计算机算法对其进行分析、变换、增强、复原等操作，以达到提取信息、改善视觉效果或满足特定应用需求的技术。

简单来说：就是把图像变成计算机能识别的数字矩阵，再用代码对这个矩阵做 "加工"，最终得到我们想要的效果。

实战代码：直观理解数字图像（像素矩阵）

下面的代码会将一张普通图片转换成数字矩阵，并展示 "原始图像 vs 像素矩阵可视化" 的对比效果，帮你理解 "数字图像本质是矩阵" 这个核心概念。

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 设置matplotlib支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']  # 黑体
plt.rcParams['axes.unicode_minus'] = False    # 解决负号显示问题

def show_image_matrix():
    """展示数字图像的像素矩阵本质"""
    # 1. 读取图像（以灰度图为例，简化矩阵维度）
    # 你可以替换为自己的图片路径，建议用小尺寸图片（如100x100）
    img = cv2.imread('test.jpg', cv2.IMREAD_GRAYSCALE)
    if img is None:
        # 如果读取失败，生成一个简单的测试矩阵
        print("未找到图片，使用测试矩阵演示")
        img = np.array([[10, 50, 90],
                        [30, 70, 110],
                        [50, 90, 130]], dtype=np.uint8)

    # 2. 打印像素矩阵的基本信息
    print("=== 数字图像的像素矩阵信息 ===")
    print(f"图像尺寸（高度x宽度）：{img.shape}")
    print(f"像素值范围：{img.min()} ~ {img.max()}")
    print("前5行前5列像素矩阵：")
    print(img[:5, :5])

    # 3. 可视化对比：原始图像 vs 像素矩阵热力图
    fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

    # 原始图像
    ax1.imshow(img, cmap='gray')
    ax1.set_title('原始数字图像（灰度）')
    ax1.axis('off')

    # 像素矩阵热力图（直观展示数字分布）
    im = ax2.imshow(img, cmap='viridis')
    ax2.set_title('像素矩阵热力图（颜色=像素值）')
    ax2.set_xlabel('列（宽度方向）')
    ax2.set_ylabel('行（高度方向）')
    # 添加颜色条
    plt.colorbar(im, ax=ax2)

    plt.tight_layout()
    plt.show()

# 执行函数
if __name__ == "__main__":
    show_image_matrix()

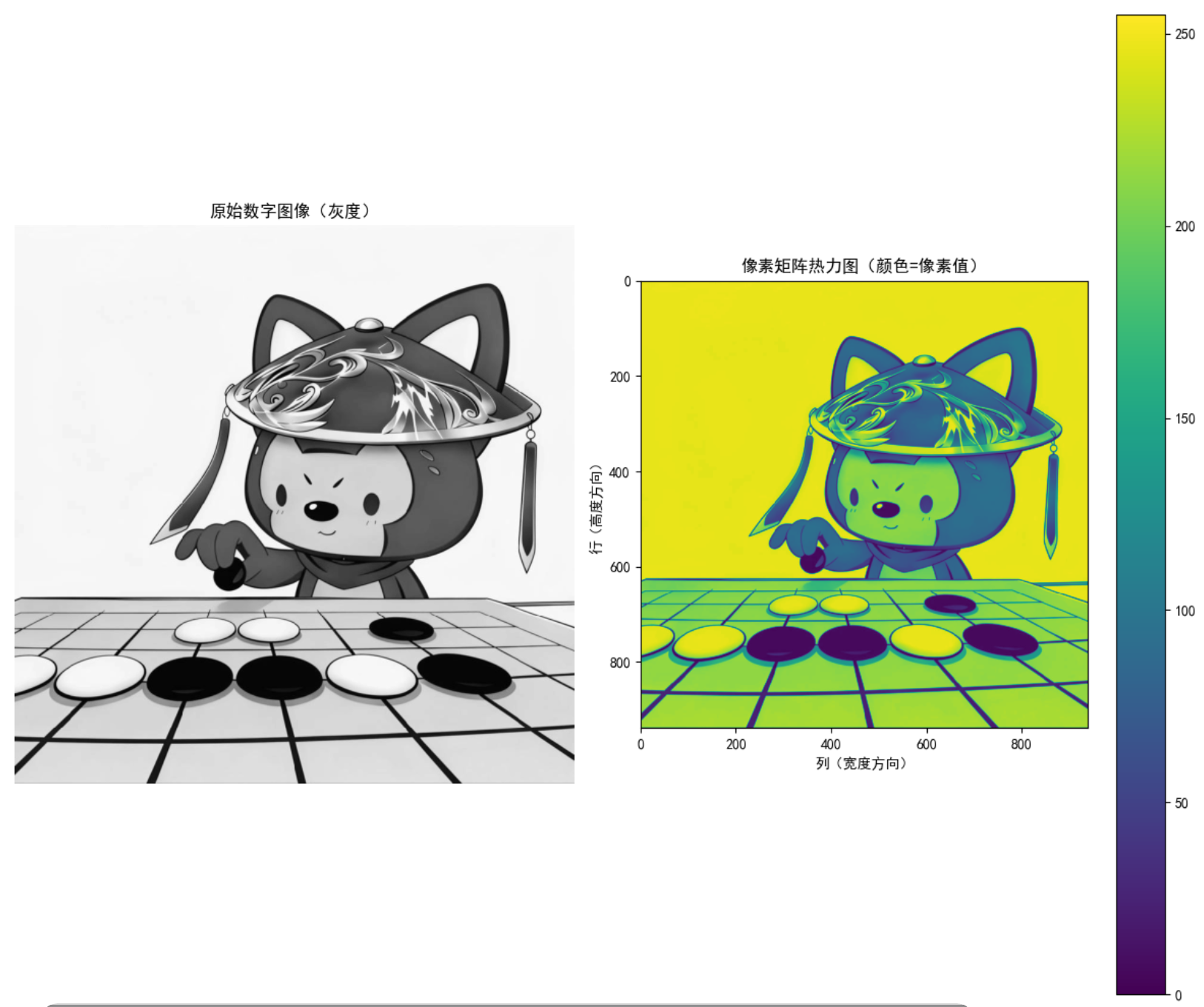

代码运行效果说明

• 运行后会先打印图像的像素矩阵维度、像素值范围，以及前 5 行 5 列的具体数值；
• 可视化窗口会显示两张图：左侧是原始灰度图像，右侧是像素矩阵的热力图（颜色越深 / 越浅对应像素值的大小）；
• 如果没有test.jpg文件，代码会自动生成一个 3x3 的测试矩阵，不影响核心演示效果。

---

1.2 数字图像处理的起源

核心知识点

数字图像处理的起源可以追溯到 20 世纪 50 年代，核心驱动因素有两个：

1. 军事需求：美国喷气推进实验室（JPL）将数字图像处理技术用于处理太空探测器（如徘徊者 7 号）传回的月球图像；
2. 硬件发展：计算机技术的进步（算力提升、存储成本降低）让数字图像的处理从理论变为现实。

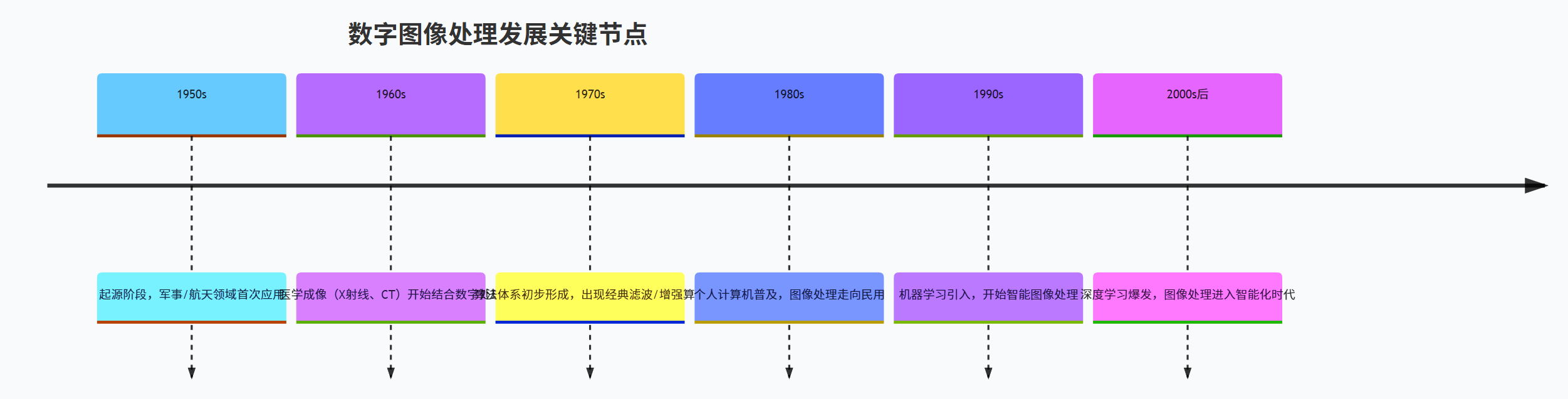

发展时间线

1950起源阶段，军事/航天领域首次应用

1960医学成像（X射线、CT）开始结合数字处理

1970算法体系初步形成，出现经典滤波/增强算法

1980个人计算机普及，图像处理走向民用

1990机器学习引入，开始智能图像处理

2000后深度学习爆发，图像处理进入智能化时代

---

1.3 数字图像处理的应用领域

数字图像处理的核心价值是突破人眼的感知限制 ，能处理不同波段、不同模态的图像，下面按波段分类讲解，并结合实战代码演示不同波段图像的处理思路。

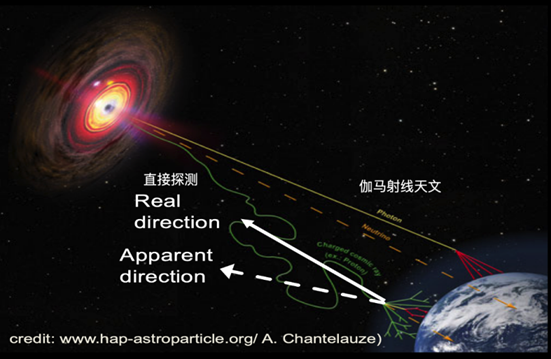

1.3.1 伽马射线成像

• 应用场景：天体物理（黑洞 / 超新星观测）、核医学（PET 扫描）；
• 核心特点：伽马射线穿透性极强，图像噪声大，需通过滤波算法降噪。

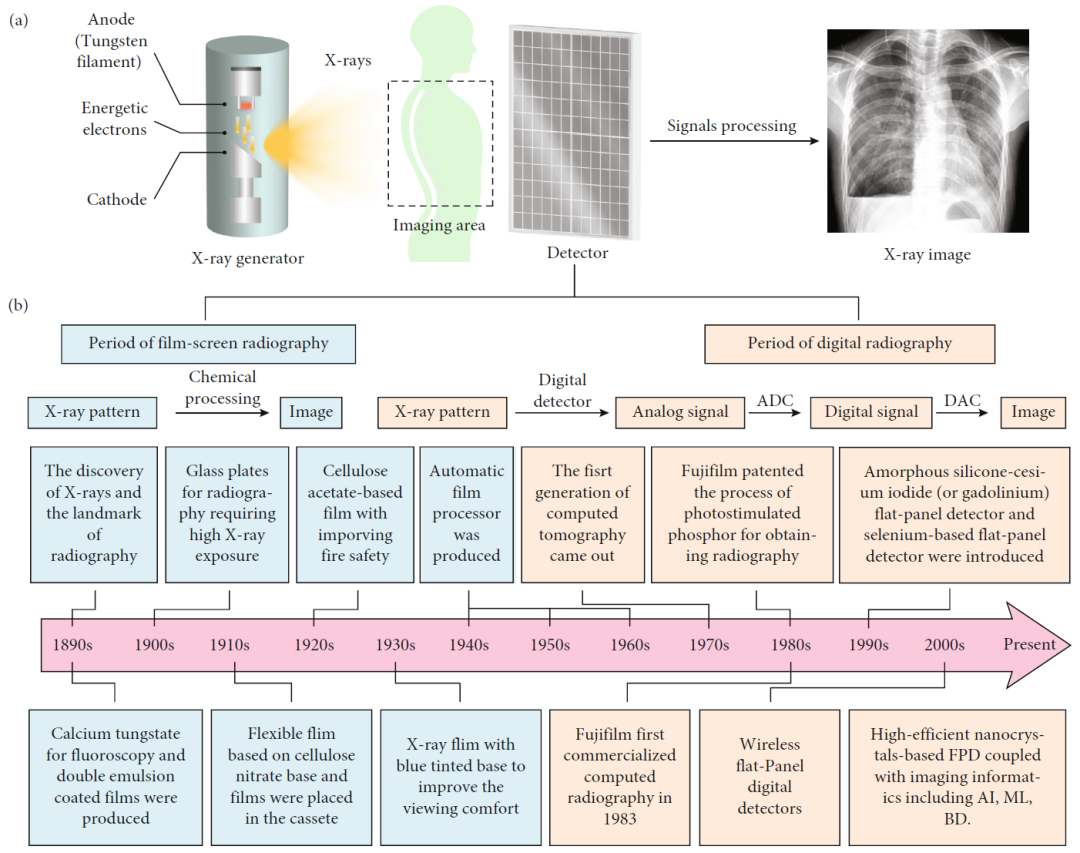

1.3.2 X 射线成像

• 应用场景：医学 CT、安检扫描、工业无损检测；
• 核心特点：基于不同物质对 X 射线的吸收差异成像，常需增强对比度。

1.3.3 紫外波段成像

• 应用场景：刑侦（指纹检测）、半导体检测、大气监测；
• 核心特点：可捕捉可见光下不可见的细节，需校正波段偏差。

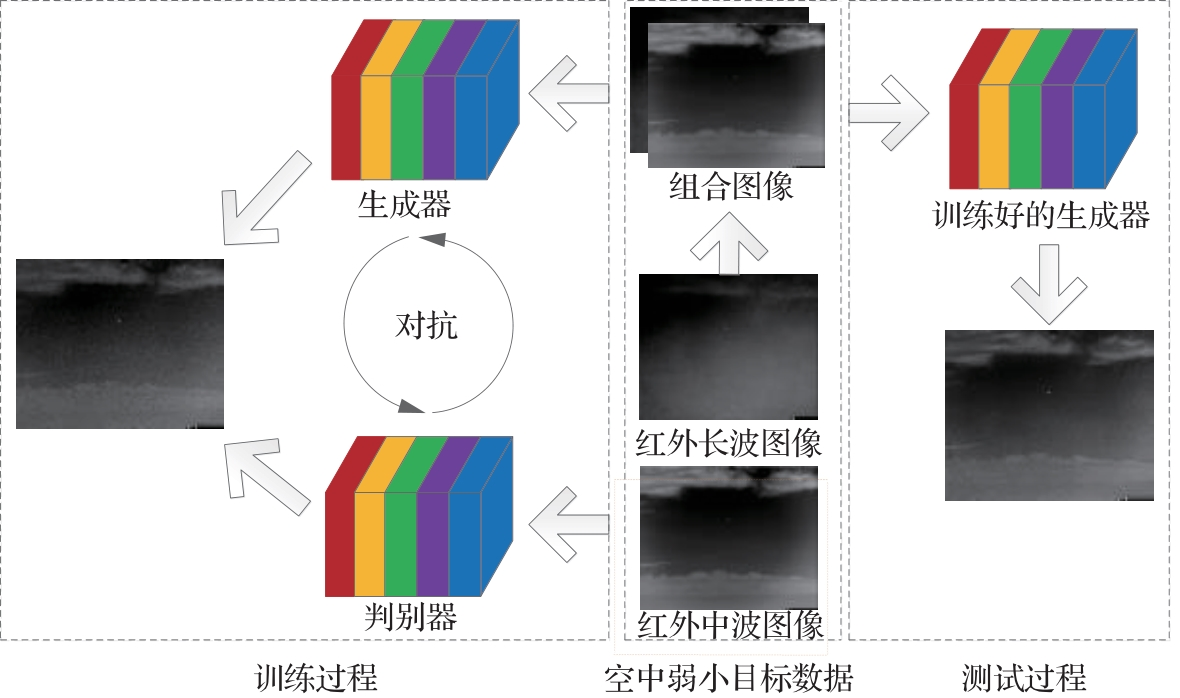

1.3.4 可见光与红外波段成像

• 应用场景：安防监控（红外夜视）、自动驾驶、农业病虫害检测；
• 核心特点：红外可感知温度差异，常需与可见光融合。

1.3.5 微波波段成像

• 应用场景：雷达成像、卫星遥感、气象监测；
• 核心特点：不受天气 / 光照影响，图像分辨率低，需超分辨率重建。

1.3.6 无线电波段成像

• 应用场景：射电天文（银河系成像）、地质勘探；
• 核心特点：波段波长最长，图像模糊，需复杂的反卷积处理。

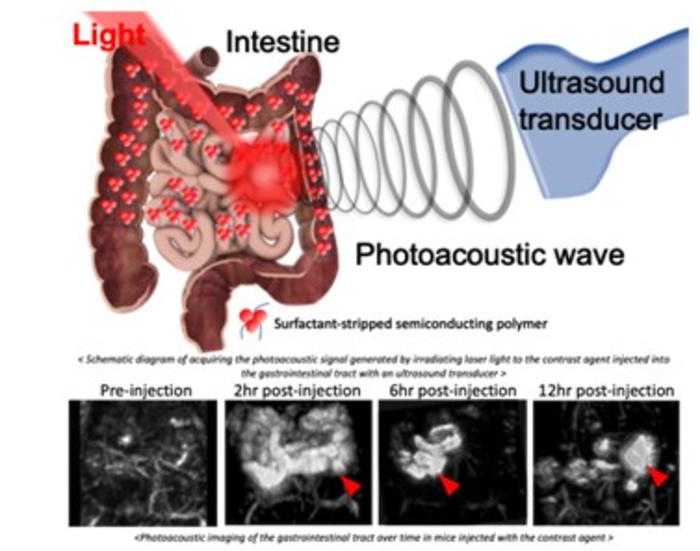

1.3.7 其他成像模态应用案例

如超声成像（医学）、核磁共振（MRI）、光声成像等，核心都是 "数字处理提升图像质量 / 提取信息"。

实战代码：不同波段图像的模拟处理（对比效果）

下面的代码模拟 "红外图像增强" 和 "X 射线图像降噪" 两个典型场景，展示数字图像处理在不同波段的应用，包含效果对比图。

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 全局设置：支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False


def process_real_band_images(infrared_path, xray_path):
    """
    处理真实的红外和X射线图像：红外增强 + X射线降噪
    :param infrared_path: 你的红外图像文件路径（如：infrared.jpg）
    :param xray_path: 你的X射线图像文件路径（如：xray.jpg）
    """
    # ===================== 1. 读取真实图像 =====================
    # 读取红外图像（转为灰度图处理，若你的图像是彩色也可保留）
    infrared_img = cv2.imread(infrared_path, cv2.IMREAD_GRAYSCALE)
    # 读取X射线图像（转为灰度图）
    xray_img = cv2.imread(xray_path, cv2.IMREAD_GRAYSCALE)

    # 图像读取异常处理
    if infrared_img is None:
        print(f"❌ 红外图像读取失败，请检查路径：{infrared_path}")
        print("⚠️  自动切换为模拟红外图像演示")
        # 生成模拟红外图像（备用）
        infrared_img = np.random.normal(100, 20, (256, 256)).astype(np.uint8)
        infrared_img[100:150, 100:150] = 200

    if xray_img is None:
        print(f"❌ X射线图像读取失败，请检查路径：{xray_path}")
        print("⚠️  自动切换为模拟X射线图像演示")
        # 生成模拟X射线图像（备用）
        xray_img = np.random.normal(150, 30, (256, 256)).astype(np.uint8)
        np.random.seed(42)
        noise = np.random.choice([0, 255], size=xray_img.shape, p=[0.95, 0.05])
        xray_img = np.where(noise == 255, 255, xray_img)

    # 统一图像尺寸（可选，让对比图更整齐）
    target_size = (400, 400)  # 可根据自己的需求调整
    infrared_img = cv2.resize(infrared_img, target_size)
    xray_img = cv2.resize(xray_img, target_size)

    # ===================== 2. 红外图像增强（直方图均衡化） =====================
    # 直方图均衡化：提升红外图像对比度（解决真实红外图普遍偏暗的问题）
    infrared_enhanced = cv2.equalizeHist(infrared_img)

    # ===================== 3. X射线图像降噪（中值滤波） =====================
    # 中值滤波：去除X射线图像的椒盐噪声（真实X射线图常见噪声类型）
    # 核大小3/5/7可选，数值越大降噪越强但细节损失越多
    xray_denoised = cv2.medianBlur(xray_img, 3)

    # ===================== 4. 可视化对比 =====================
    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

    # 红外图像对比
    axes[0, 0].imshow(infrared_img, cmap='inferno')  # inferno色板贴合红外视觉特征
    axes[0, 0].set_title('原始红外图像（低对比度）', fontsize=12)
    axes[0, 0].axis('off')

    axes[0, 1].imshow(infrared_enhanced, cmap='inferno')
    axes[0, 1].set_title('增强后的红外图像（直方图均衡化）', fontsize=12)
    axes[0, 1].axis('off')

    # X射线图像对比
    axes[1, 0].imshow(xray_img, cmap='gray')
    axes[1, 0].set_title('原始X射线图像（含噪声）', fontsize=12)
    axes[1, 0].axis('off')

    axes[1, 1].imshow(xray_denoised, cmap='gray')
    axes[1, 1].set_title('降噪后的X射线图像（中值滤波）', fontsize=12)
    axes[1, 1].axis('off')

    plt.tight_layout()
    plt.show()


# 执行函数
if __name__ == "__main__":
    # ===================== 关键修改处 =====================
    # 替换成你自己的图像文件路径（相对路径/绝对路径都可以）
    MY_INFRARED_IMAGE_PATH = "infrared.jpg"  # 你的红外图像路径
    MY_XRAY_IMAGE_PATH = "xray.jpg"          # 你的X射线图像路径

    # 调用处理函数
    process_real_band_images(MY_INFRARED_IMAGE_PATH, MY_XRAY_IMAGE_PATH)

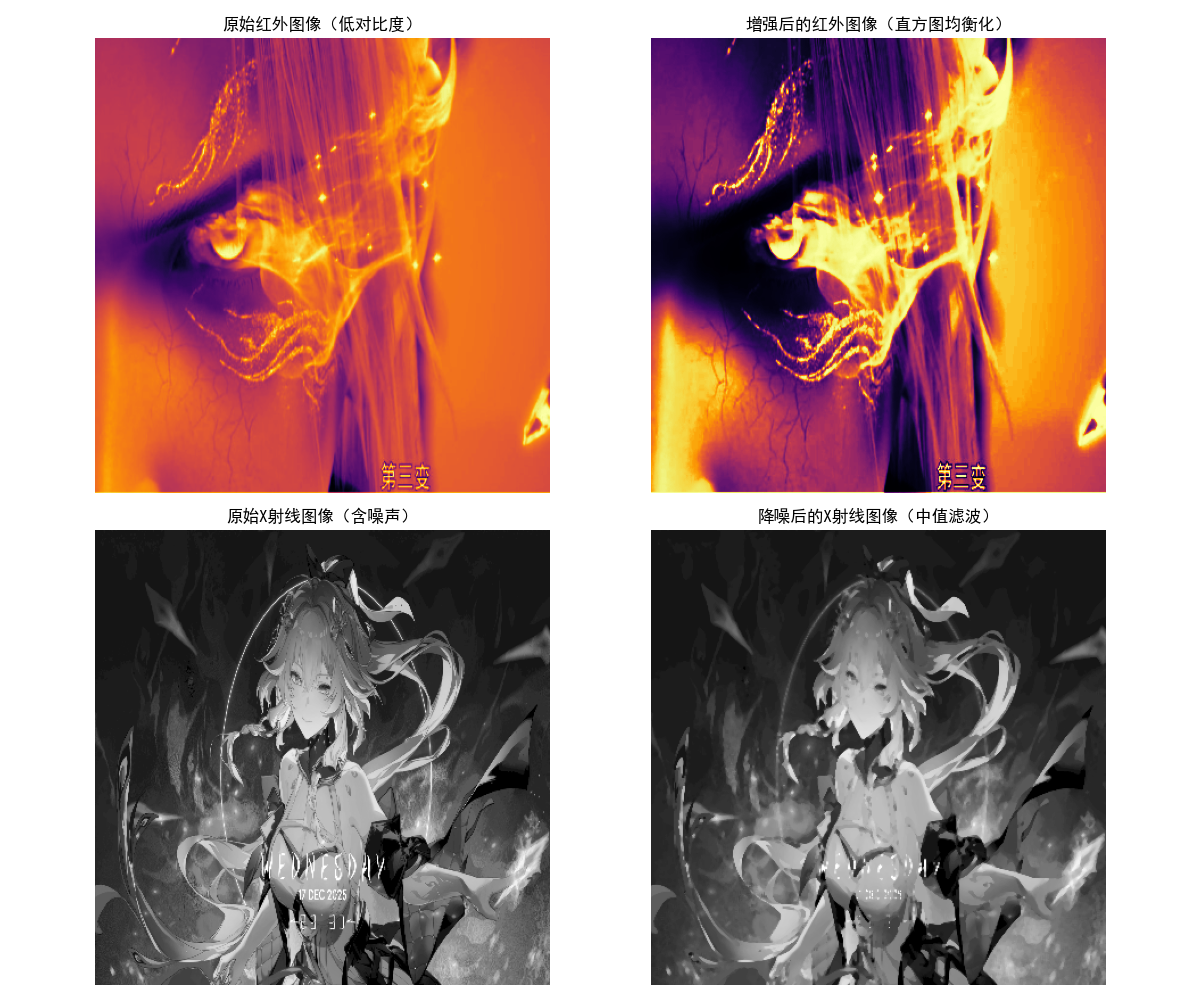

代码效果说明

• 左侧是处理前的模拟图像：红外图像对比度低，X 射线图像有明显噪声；
• 右侧是处理后的效果：红外图像目标（高温区域）更清晰，X 射线图像噪声大幅减少；
• 代码中使用的直方图均衡化和中值滤波是数字图像处理的基础算法，后续会详细讲解。

---

1.4 数字图像处理的基本步骤

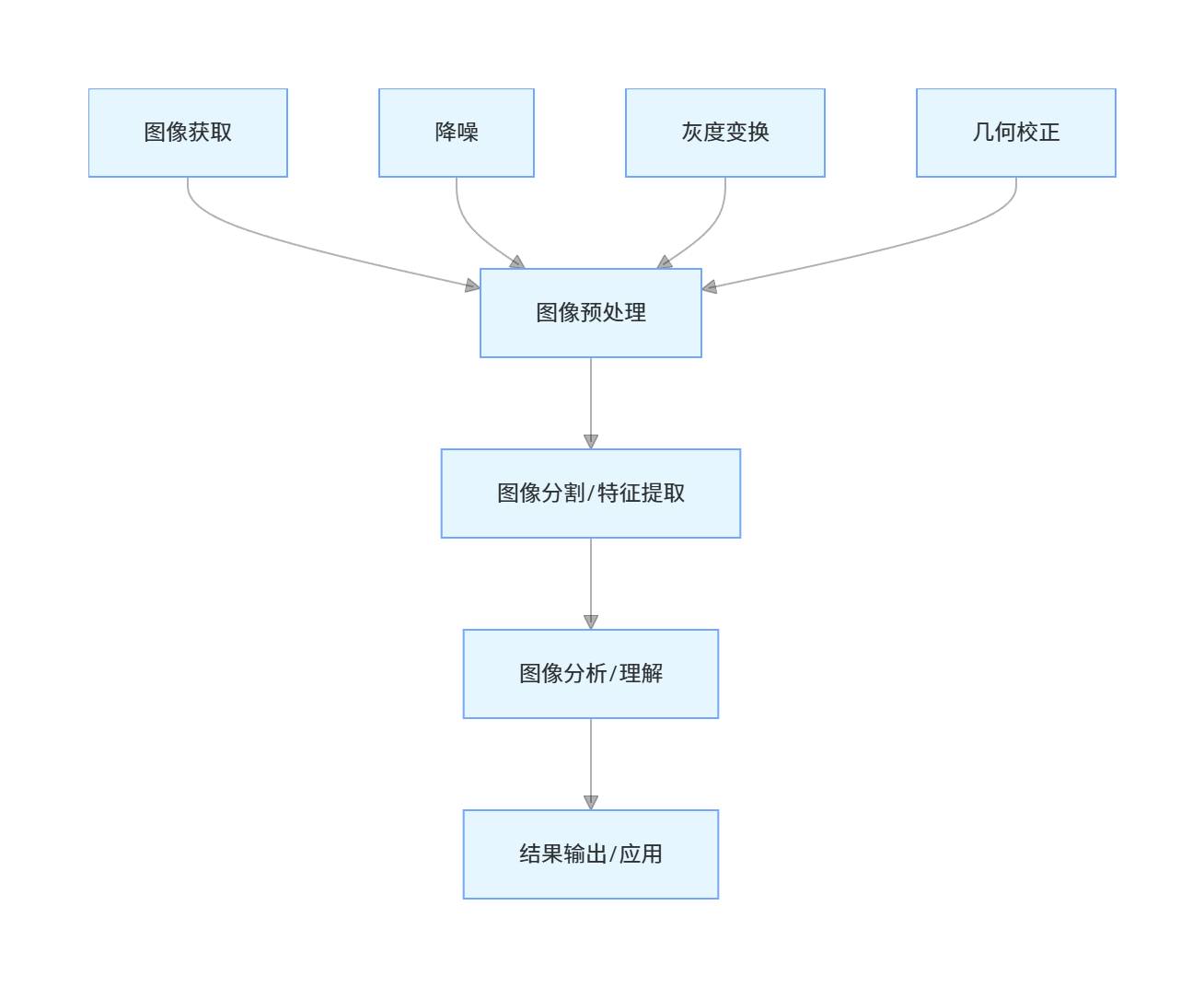

核心流程

核心步骤解释

1. 图像获取：通过相机、扫描仪、卫星等设备将物理图像转换为数字矩阵；
2. 图像预处理：核心是 "提升图像质量"，包括降噪、灰度变换、几何校正等，是后续处理的基础；
3. 图像分割 / 特征提取：从图像中分离出感兴趣的区域（如人脸、病灶），提取边缘、纹理等特征；
4. 图像分析 / 理解：对提取的特征进行分析，实现图像识别、分类等（如识别车牌号、检测肿瘤）；
5. 结果输出：将处理结果以图像、数据、文字等形式输出，满足应用需求。

实战代码：完整处理流程演示

下面的代码完整实现 "图像获取→预处理→特征提取→结果展示" 的全流程，以 "提取图像边缘" 为例：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

def image_processing_pipeline():
    """演示数字图像处理的完整基本步骤"""
    # ===================== 步骤1：图像获取 =====================
    # 读取彩色图像并转为灰度图（简化处理）
    img = cv2.imread('test.jpg')
    if img is None:
        # 读取失败则生成测试图像
        img = np.zeros((300, 300, 3), dtype=np.uint8)
        cv2.rectangle(img, (50, 50), (250, 250), (255, 255, 255), -1)
        print("使用测试图像演示流程")
    img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # ===================== 步骤2：图像预处理 =====================
    # 1. 降噪：高斯滤波
    img_blur = cv2.GaussianBlur(img_gray, (5, 5), 0)
    # 2. 对比度增强：伽马校正
    gamma = 1.5
    img_gamma = np.power(img_blur / 255.0, gamma) * 255.0
    img_gamma = img_gamma.astype(np.uint8)

    # ===================== 步骤3：特征提取（边缘检测） =====================
    # Canny边缘检测
    edges = cv2.Canny(img_gamma, 50, 150)

    # ===================== 步骤4+5：分析与结果输出 =====================
    # 可视化全流程结果
    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

    axes[0,0].imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
    axes[0,0].set_title('1. 原始图像（获取）')
    axes[0,0].axis('off')

    axes[0,1].imshow(img_gamma, cmap='gray')
    axes[0,1].set_title('2. 预处理后（降噪+伽马增强）')
    axes[0,1].axis('off')

    axes[1,0].imshow(edges, cmap='gray')
    axes[1,0].set_title('3. 特征提取（边缘检测）')
    axes[1,0].axis('off')

    # 结果融合：将边缘叠加到原始图像
    img_edges_color = cv2.cvtColor(edges, cv2.COLOR_GRAY2BGR)
    result = cv2.addWeighted(img, 0.7, img_edges_color, 0.3, 0)
    axes[1,1].imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RGB))
    axes[1,1].set_title('4. 最终结果（边缘叠加）')
    axes[1,1].axis('off')

    plt.tight_layout()
    plt.show()

# 执行流程
if __name__ == "__main__":
    image_processing_pipeline()

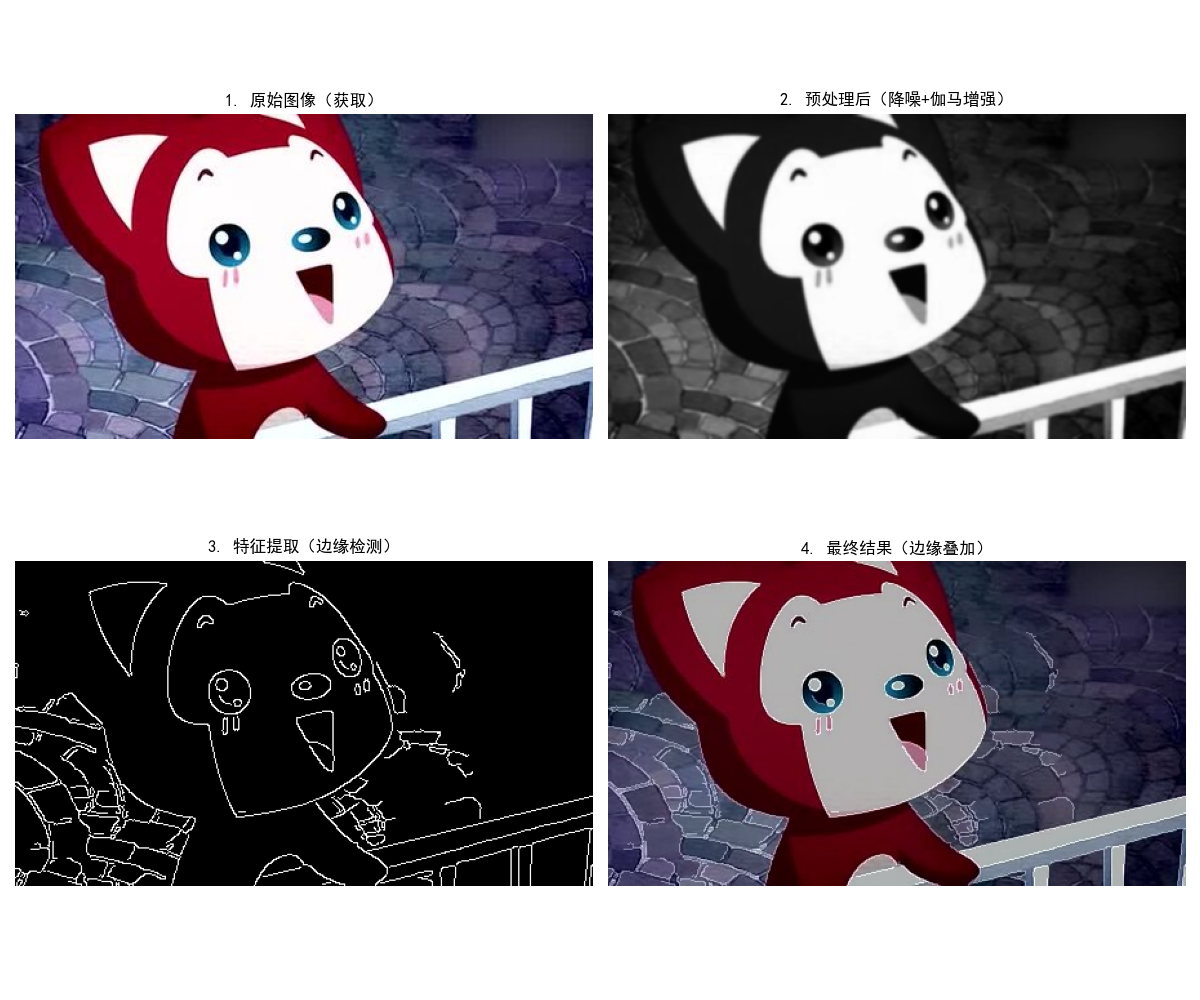

代码效果说明

• 四张图依次展示：原始图像 → 预处理后图像 → 边缘特征 → 最终融合结果；
• 预处理环节的 "高斯滤波" 降噪、"伽马校正" 增强对比度，是提升边缘检测效果的关键；
• 边缘检测是特征提取的典型应用，后续可基于边缘实现目标识别、测量等高级功能。

---

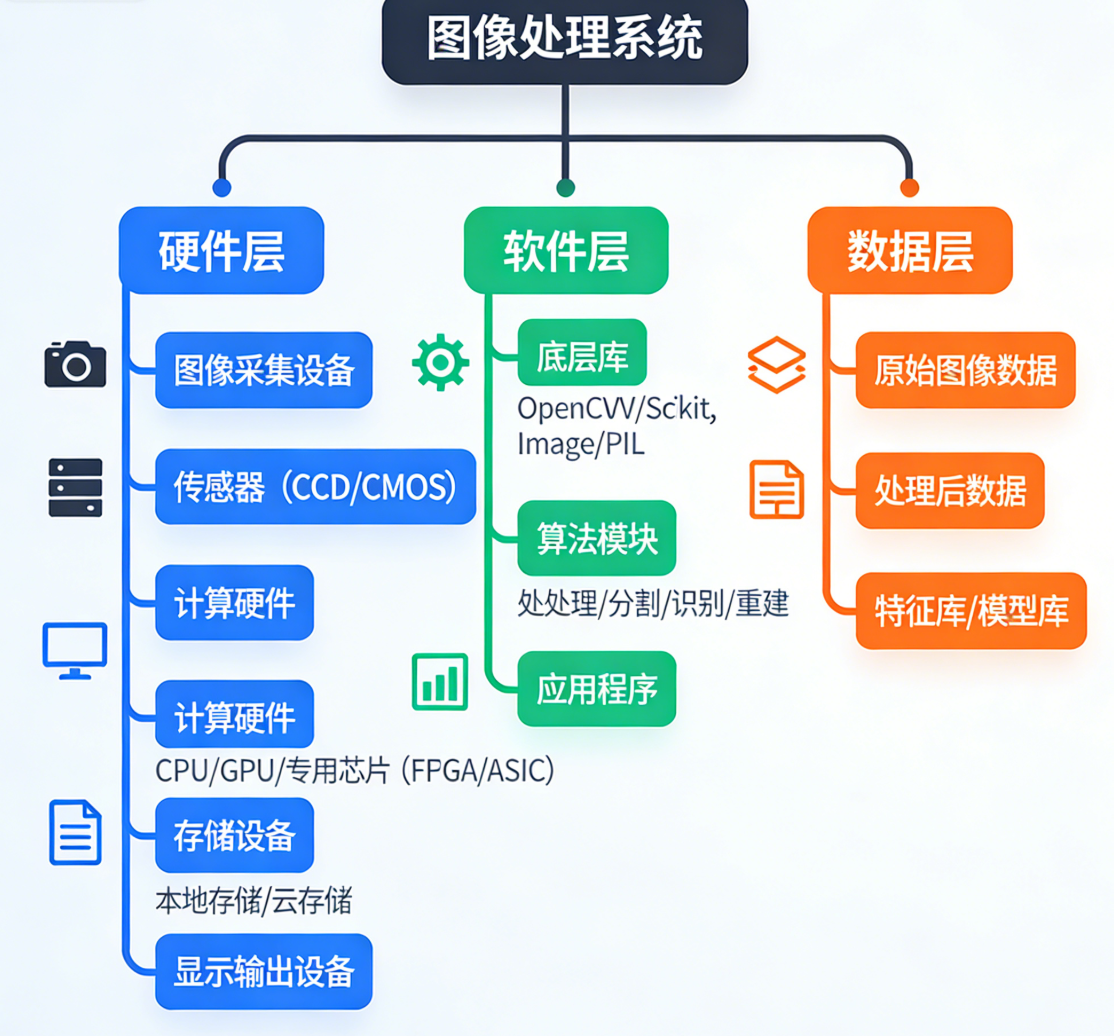

1.5 图像处理系统的组成

系统架构

核心组成解释

1. 硬件层 ：
   • 采集设备：负责将物理图像转为数字信号（核心是传感器，如手机的 CMOS 传感器）；
   • 计算硬件：GPU 是当前图像处理的主流算力载体（并行计算适合矩阵操作）；
   • 存储 / 显示：负责数据保存和结果展示。
2. 软件层 ：
   • 底层库：OpenCV 是最常用的图像处理库（我们代码中也用到了）；
   • 算法模块：封装了各类处理算法；
   • 应用程序：面向用户的交互界面（如 PS、医学成像软件）。
3. 数据层：支撑系统运行的各类数据，包括原始图像、模型参数等。

实战代码：基于 OpenCV 的简易图像处理系统 demo

下面的代码模拟一个极简的图像处理系统，包含 "图像加载→算法处理→结果展示 / 保存" 核心功能，对应系统的硬件 / 软件 / 数据层交互：

import cv2
import numpy as np
import matplotlib.pyplot as plt
import os

# 支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

class SimpleImageProcessingSystem:
    """简易图像处理系统demo"""
    def __init__(self):
        # 初始化：模拟硬件/软件/数据层
        self.image = None  # 数据层：存储图像数据
        self.processed_image = None  # 处理后数据
        self.supported_algorithms = {  # 软件层：算法模块
            '降噪': self.denoise,
            '增强对比度': self.enhance_contrast,
            '边缘检测': self.detect_edges
        }

    def load_image(self, path):
        """硬件层模拟：加载图像（采集/读取）"""
        if not os.path.exists(path):
            print(f"图像文件不存在，生成测试图像：{path}")
            # 生成测试图像
            self.image = np.zeros((300, 300, 3), dtype=np.uint8)
            cv2.circle(self.image, (150, 150), 100, (255, 255, 0), -1)
            return True
        self.image = cv2.imread(path)
        if self.image is None:
            print("图像加载失败")
            return False
        print("图像加载成功")
        return True

    def denoise(self):
        """算法：高斯降噪"""
        self.processed_image = cv2.GaussianBlur(self.image, (5, 5), 0)

    def enhance_contrast(self):
        """算法：对比度增强"""
        img_yuv = cv2.cvtColor(self.image, cv2.COLOR_BGR2YUV)
        img_yuv[:,:,0] = cv2.equalizeHist(img_yuv[:,:,0])
        self.processed_image = cv2.cvtColor(img_yuv, cv2.COLOR_YUV2BGR)

    def detect_edges(self):
        """算法：边缘检测"""
        img_gray = cv2.cvtColor(self.image, cv2.COLOR_BGR2GRAY)
        edges = cv2.Canny(img_gray, 50, 150)
        self.processed_image = cv2.cvtColor(edges, cv2.COLOR_GRAY2BGR)

    def process(self, algorithm_name):
        """执行指定算法"""
        if algorithm_name not in self.supported_algorithms:
            print(f"不支持该算法：{algorithm_name}，支持的算法：{list(self.supported_algorithms.keys())}")
            return False
        if self.image is None:
            print("请先加载图像")
            return False
        self.supported_algorithms[algorithm_name]()
        print(f"算法 {algorithm_name} 执行完成")
        return True

    def show_result(self):
        """显示结果（模拟显示设备）"""
        if self.image is None or self.processed_image is None:
            print("无图像可显示")
            return
        fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))
        ax1.imshow(cv2.cvtColor(self.image, cv2.COLOR_BGR2RGB))
        ax1.set_title('原始图像')
        ax1.axis('off')
        ax2.imshow(cv2.cvtColor(self.processed_image, cv2.COLOR_BGR2RGB))
        ax2.set_title('处理后图像')
        ax2.axis('off')
        plt.tight_layout()
        plt.show()

# 系统使用示例
if __name__ == "__main__":
    # 1. 初始化系统
    sys = SimpleImageProcessingSystem()

    # 2. 加载图像（替换为自己的路径）
    sys.load_image('test.jpg')

    # 3. 执行处理算法（可选：降噪/增强对比度/边缘检测）
    sys.process('增强对比度')

    # 4. 显示结果
    sys.show_result()

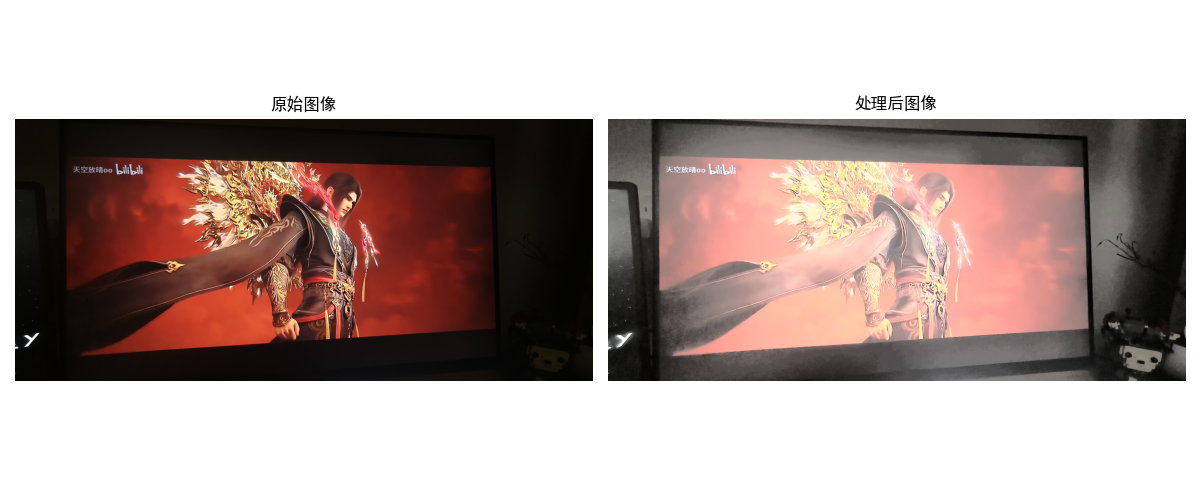

代码说明

• 这个类模拟了完整的图像处理系统：load_image对应硬件采集，supported_algorithms对应软件算法层，image/processed_image对应数据层；
• 你可以切换process的参数（如'降噪'、'边缘检测'），体验不同算法的处理效果；
• 代码具备基础的异常处理（如图像不存在、算法不支持），符合工程实践规范。

---

小结

核心知识点回顾

1. 数字图像本质：是由像素组成的数字矩阵，所有处理都是对矩阵的数值操作；
2. 核心流程：图像获取→预处理→特征提取→分析理解→结果输出，预处理是提升后续效果的关键；
3. 应用核心：突破人眼感知限制，覆盖从伽马射线到无线电波段的全波段成像，核心是通过算法提升图像质量 / 提取信息；
4. 系统组成：硬件（采集 / 计算 / 显示）+ 软件（算法 / 库）+ 数据（图像 / 模型）三层架构。

学习建议

1. 动手运行本文的所有代码，替换不同的图片 / 参数，观察效果变化；
2. 重点理解 "像素矩阵" 这个核心概念，后续所有算法都是基于矩阵操作展开；
3. 尝试修改代码（如更换降噪算法、调整边缘检测阈值），培养实战思维。

---
